En este artículo, te explicamos el paso a paso para reemplazar la PCB del interruptor de encendido de tu Saturn 2. Es un procedimiento sencillo, pero hacelo con cuidado para no dañar los componentes internos de la impresora.
Herramientas y materiales
Llave Allen de 2.0 mm x 1
Llave Allen de 2.5 mm x 1
Nueva placa adaptadora
Video tutorial
Próximamente.
Pasos operativos
Sacar la vieja PCB del interruptor de encendido

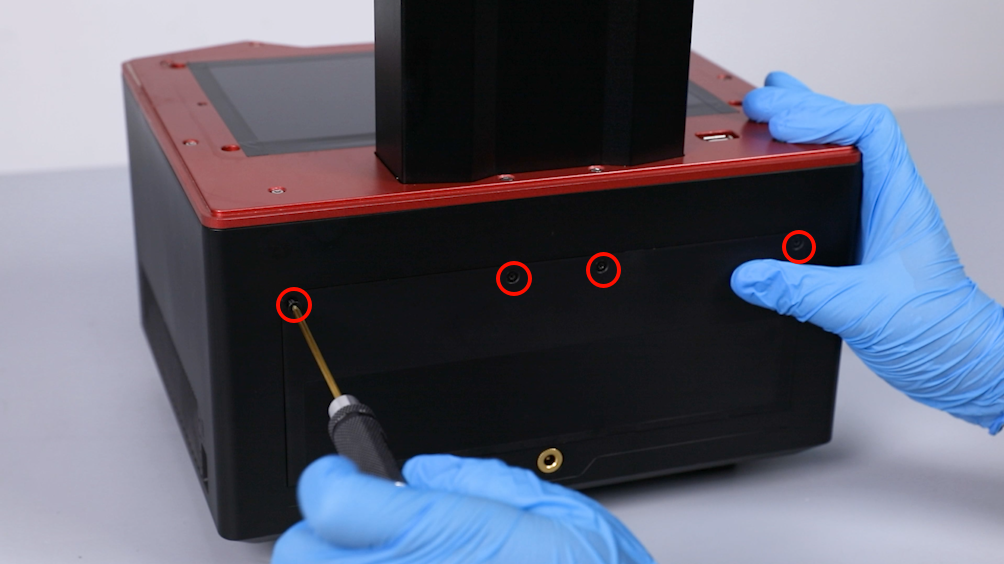

Usá una llave Allen de 2.0 mm para aflojar los 4 tornillos que sujetan la tapa trasera de la impresora.

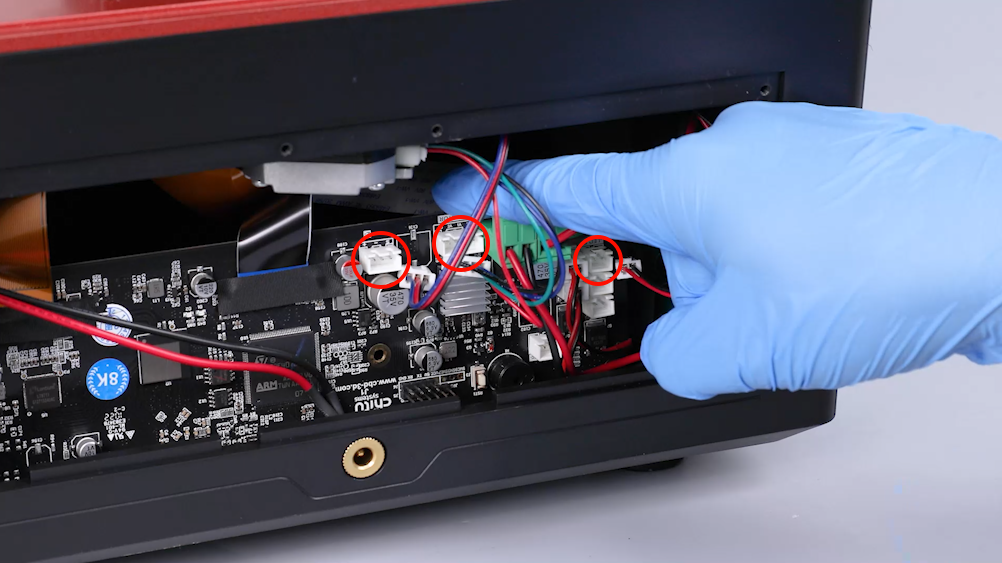

Sacá la tapa trasera. Desenchufá los cables del purificador de aire, el motor y el interruptor de límite de la placa base.

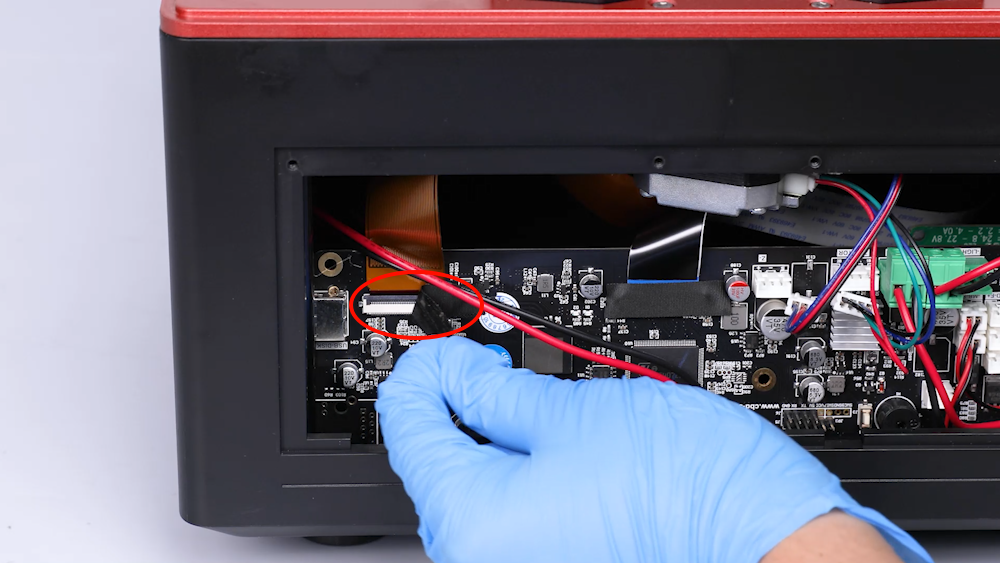

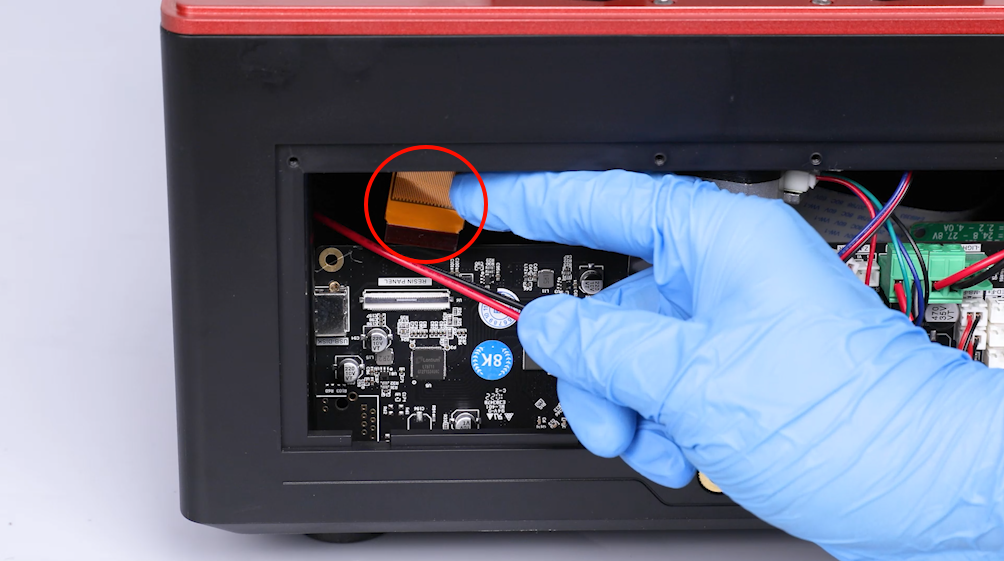

Despegá la cinta negra que está pegada en el puerto de la pantalla LCD en la placa base. Sacá el cable del puerto de la pantalla LCD.
Nota: Guardá la cinta para usarla después.

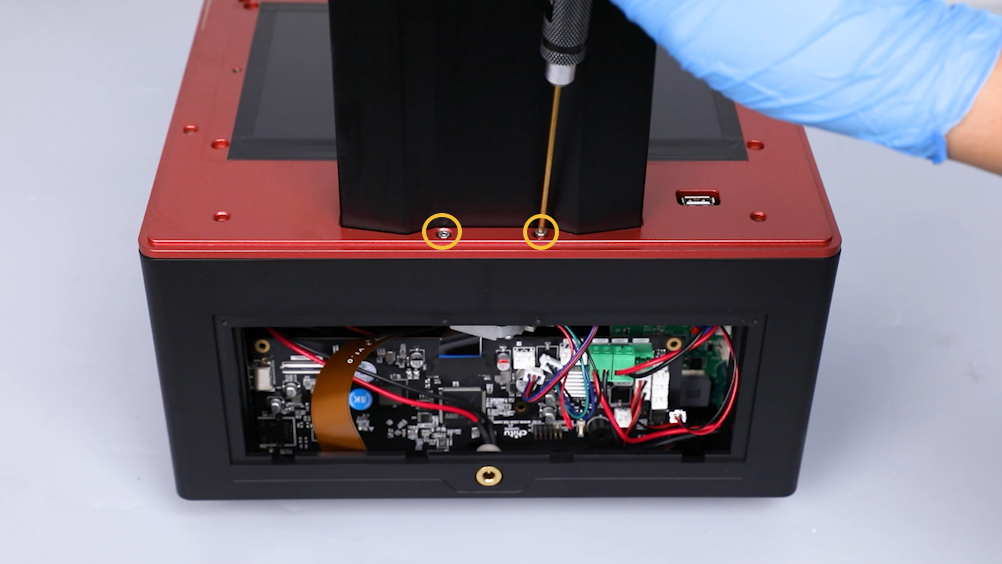

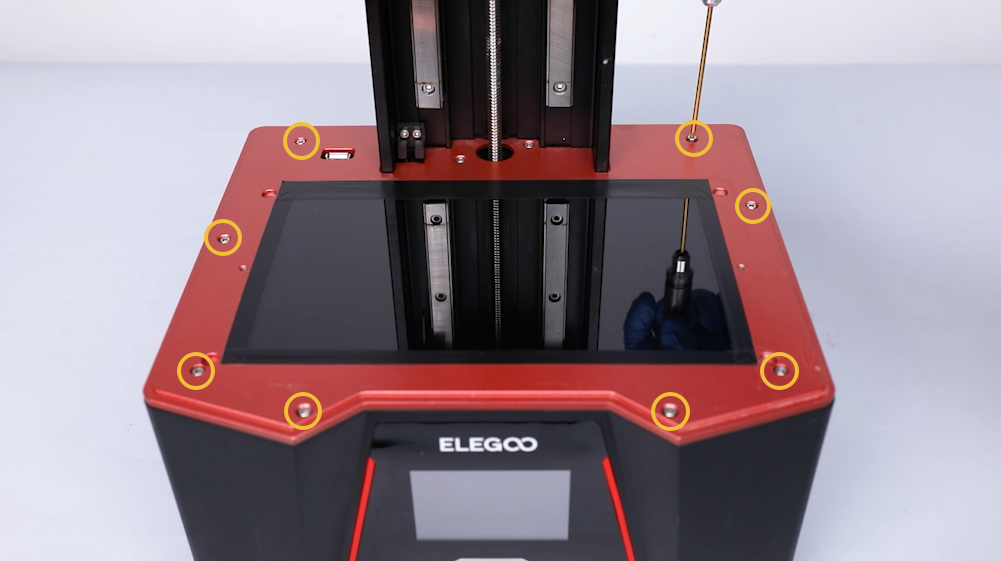

Con una llave Allen de 2.5 mm, aflojá los diez tornillos que sujetan la carcasa central.

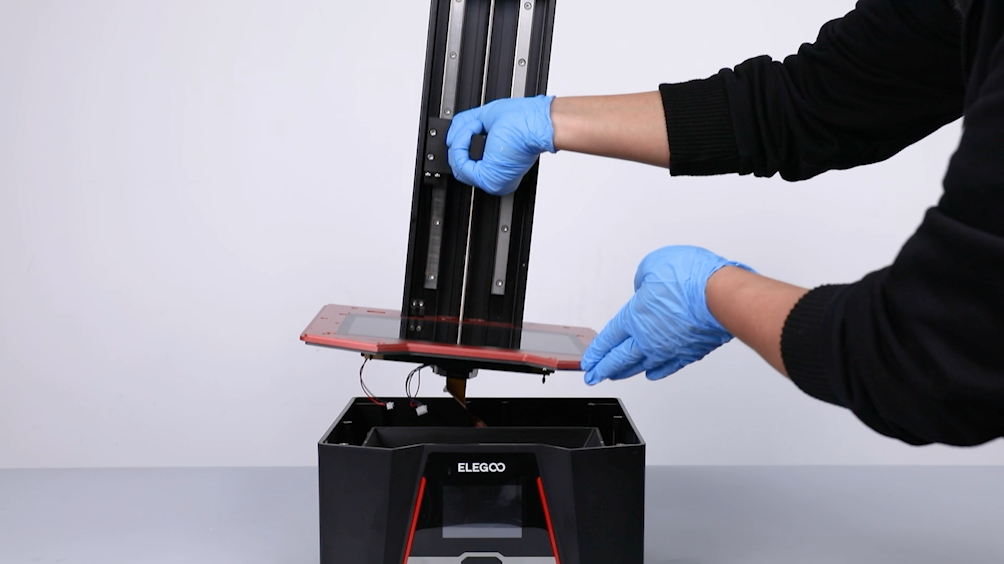

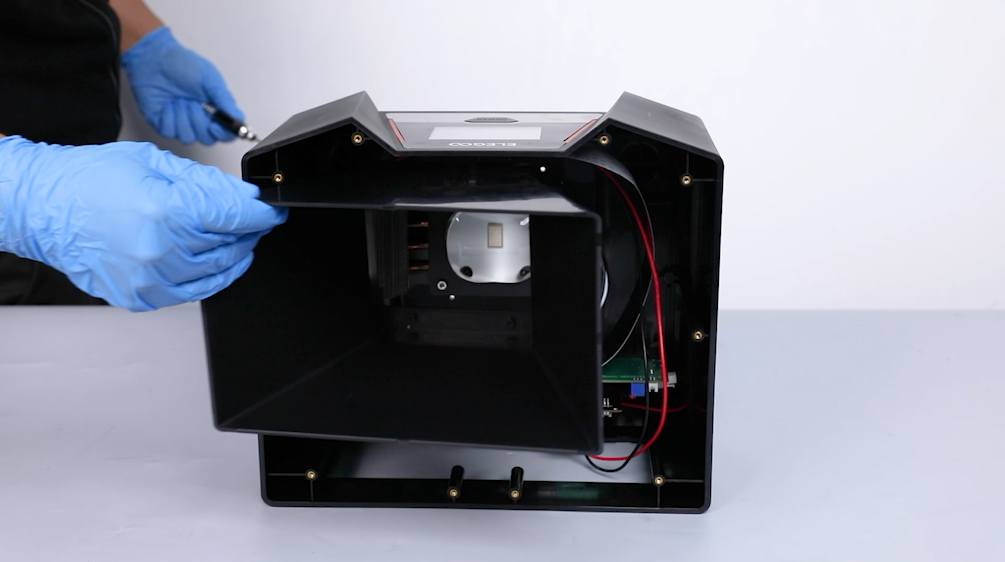

Levantá para sacar la carcasa central.
Nota: Organizá los cables internos para no dañarlos.

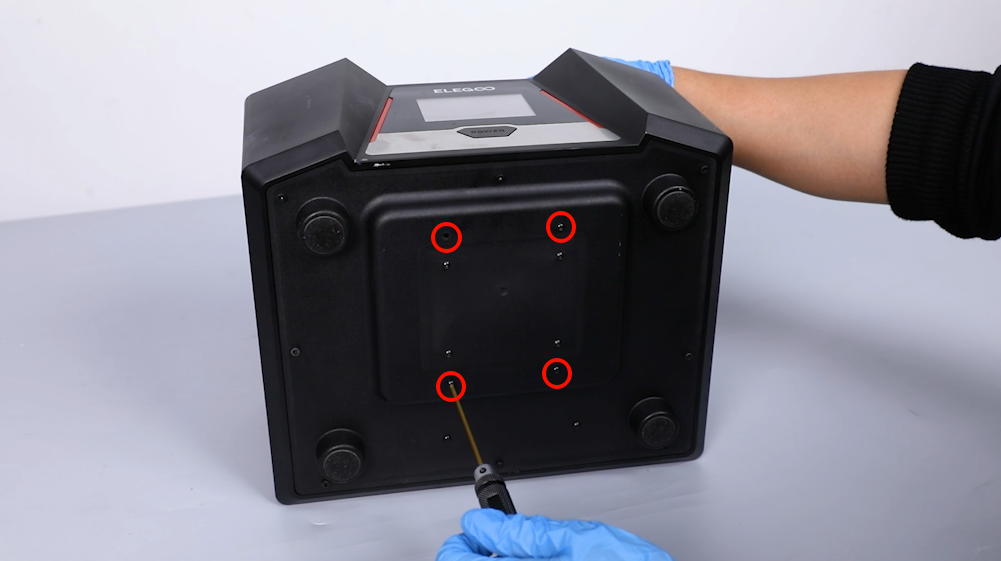

Aflojá los 4 tornillos que sujetan el protector de la lente en la tapa inferior de la impresora con una llave Allen de 2.0 mm.
Nota: Sostené el protector de la lente para que no se caiga mientras aflojás los tornillos.

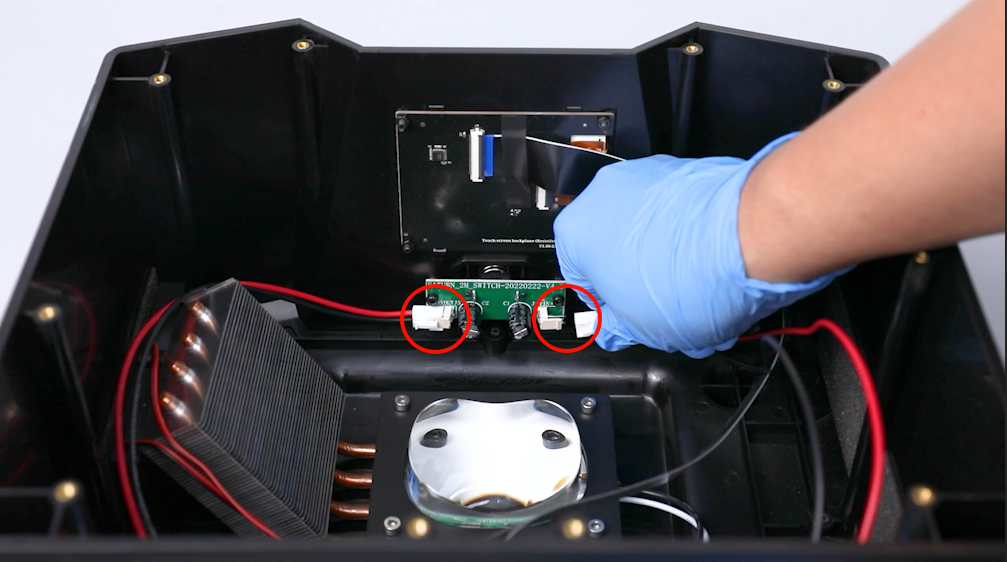

Sacá el protector de la lente. Desconectá el cable de la PCB del interruptor de encendido.

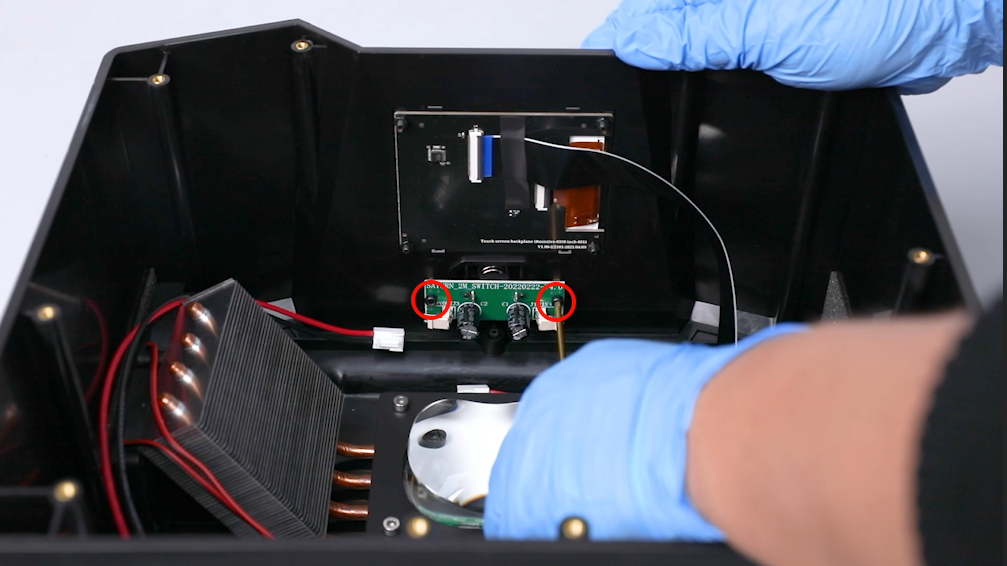

Usando una llave Allen de 2.5 mm, aflojá los dos tornillos que sujetan la PCB del interruptor de encendido. Sacá la vieja PCB del interruptor de encendido y el resorte.
Instalar la nueva placa adaptadora
Prepará la nueva placa adaptadora. Poné el resorte en la posición de montaje alineándolo con los agujeros de los tornillos.
Colocá la PCB del interruptor de encendido en la posición de montaje alineándola con los agujeros de los tornillos.
Ajustá los 2 tornillos que sujetan la PCB del interruptor de encendido usando una llave Allen de 2.5 mm.
Conectá los cables en la PCB del interruptor de encendido.
Colocá el protector de la lente en la posición de montaje alineándolo con las dos ranuras.
Ajustá los 4 tornillos que aseguran el protector de la lente en la tapa inferior de la impresora con una llave Allen de 2.0 mm.
Poné la carcasa central en la posición de montaje alineándola con los agujeros de los tornillos.
Ajustá los 10 tornillos que sujetan la carcasa central usando una llave Allen de 2.5 mm.
Volvé a conectar el cable del purificador de aire al puerto LED-F en la placa base. Volvé a conectar el cable del motor al puerto Z-MOTOR en la placa base. Volvé a conectar el cable del interruptor de límite al puerto Z- en la placa base.
Conectá el cable de la pantalla LCD en el puerto de la placa base. Pegá la cinta negra sobre el puerto del cable plano de la pantalla LCD.
Nota: El cable plano de la pantalla LCD tiene una posición de instalación fija.
Colocá la tapa trasera en la posición de montaje alineándola con los agujeros de los tornillos. Ajustá los 4 tornillos que sujetan la tapa trasera con una llave Allen de 2.0 mm.
Encendé la impresora. La impresora está lista para usar una vez que la pantalla táctil funcione normalmente.
