Esta guía te explica, paso a paso, cómo cambiar el film de liberación de tu máquina Elegoo. Asegurate de tener todas las herramientas necesarias a mano para hacer el laburo tranquilo.
Herramientas y materiales
Una llave Allen de 2.0 mm
Una llave Allen de 2.5 mm
Una llave Allen de 3.0 mm
Un cubo de espuma de 80 ╳ 80 ╳ 8 mm
Tutorial Video
Instrucciones

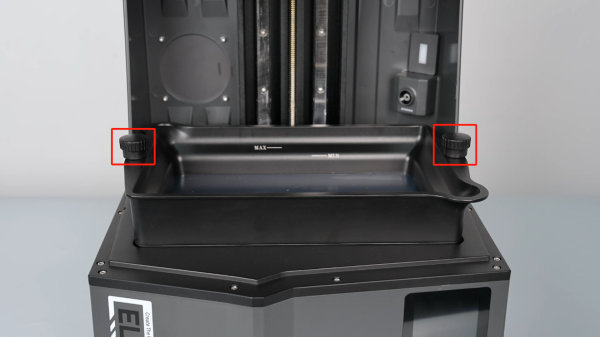

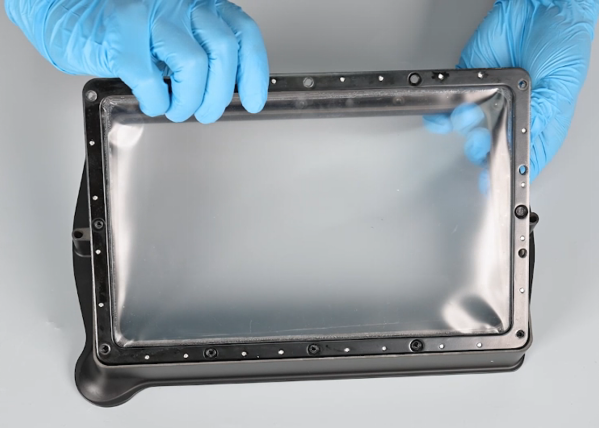

Levantá la tapa superior y aflojá los 2 tornillos que sujetan ambos lados del resin tank. Sacá el resin tank.

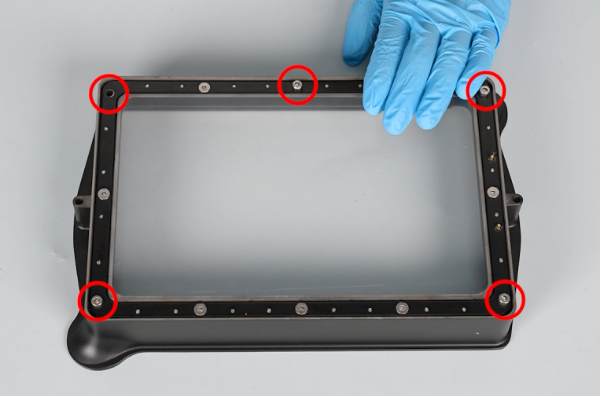

Usá una llave Allen de 3.0 mm para aflojar los 5 tornillos que aseguran la parte inferior del resin tank.

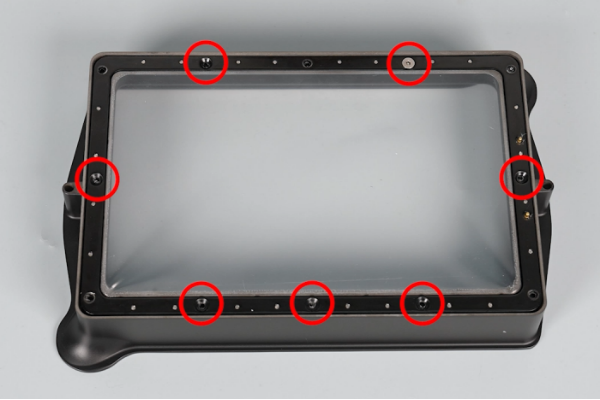

Usá una llave Allen de 2.5 mm para aflojar los 7 tornillos que aseguran el conjunto del film de liberación en la parte inferior del resin tank. Sacá el conjunto del film de liberación del fondo del resin tank.

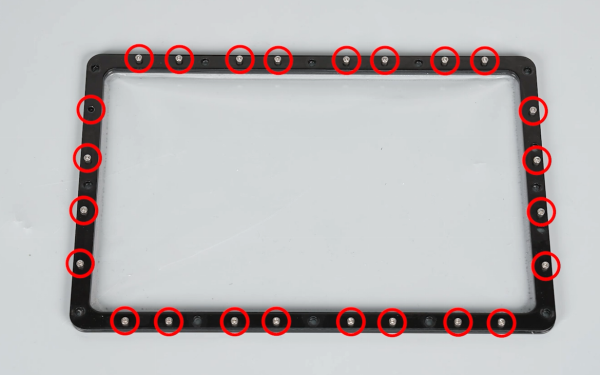

Usá una llave Allen de 2.0 mm para aflojar los 24 tornillos de las placas de sujeción superior e inferior del conjunto del film de liberación.
Separá las placas de sujeción superior e inferior del film de liberación y sacá el viejo.

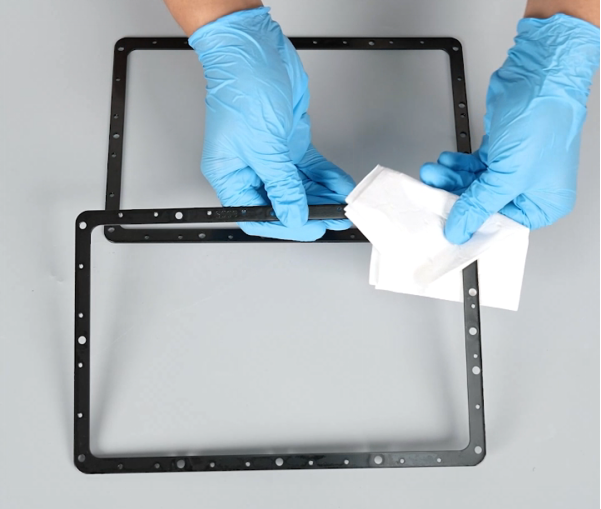

Usá pañuelos descartables para limpiar los restos de resin en la superficie de las placas de sujeción del film de liberación.

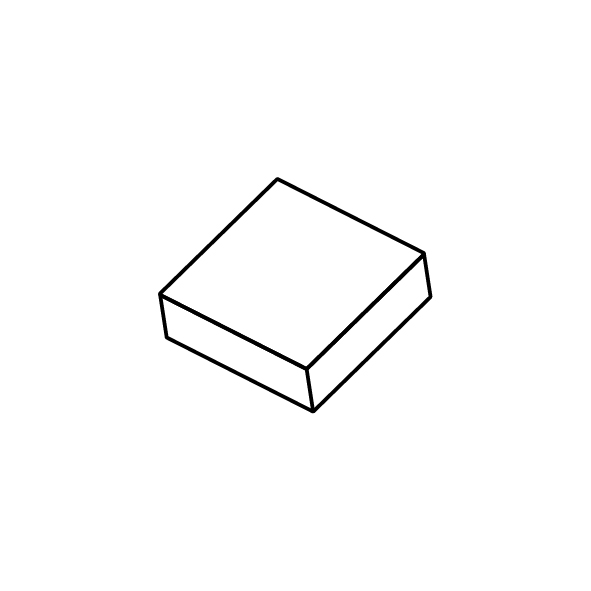

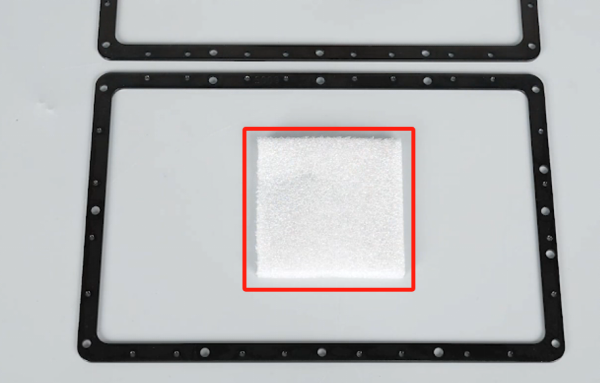

Poné un cubo de espuma de 80 ╳ 80 ╳ 8 mm en el centro de la placa de sujeción inferior.

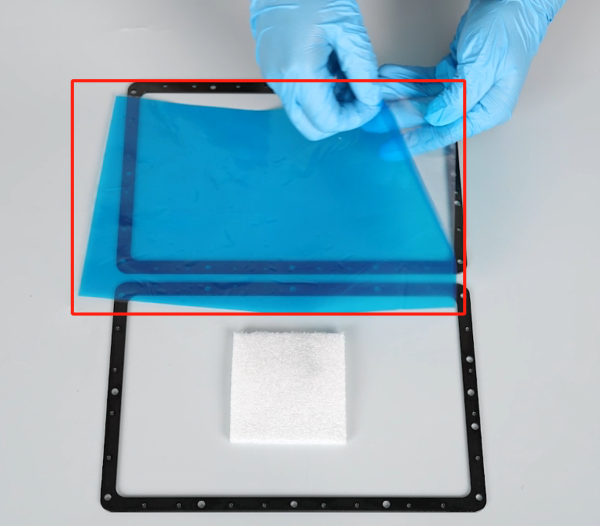

Prepará el nuevo film de liberación. Sacale los films protectores de ambos lados.

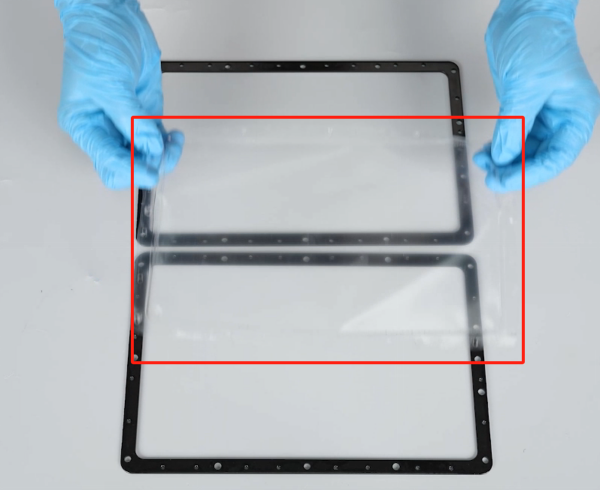

Poné el film de liberación en la posición de instalación alineándolo con las 4 esquinas de la placa de sujeción inferior. Nota: El PFA film de liberación no necesita distinguir entre el lado de adelante y el de atrás.

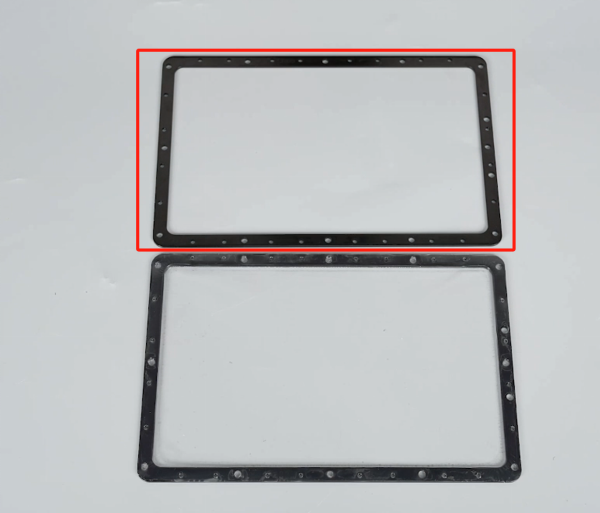

Dejá la misma distancia hacia las 4 esquinas. Cerrá la placa de sujeción superior.
Usá una llave Allen de 2.0 mm para ajustar los 24 tornillos de las placas de sujeción. Nota: Ajustá los tornillos en diagonal, uno tras otro.
Sacá el cubo de espuma de abajo del conjunto del film de liberación.
Usá un cúter para cortar el exceso de film alrededor del borde del conjunto del film de liberación.
Usá un destornillador para perforar los 2 agujeros de los puntos de calor.
Limpiá los surcos dentro del resin tank usando pañuelos. Poné el conjunto del film de liberación en su posición, alineándolo con los agujeros de los tornillos. Nota: Los 2 agujeros de los puntos de calor tienen una posición fija.
Usá una llave Allen de 2.5 mm para ajustar los 7 tornillos que aseguran el conjunto del film de liberación al fondo del resin tank hasta dos tercios del torque necesario. Después, ajustalos por completo. Nota: Ajustá los tornillos en diagonal.
Usá una llave Allen de 3.0 mm para ajustar los 5 tornillos que aseguran el fondo del resin tank.
Poné el resin tank en su lugar y ajustá los 2 tornillos de los costados del resin tank. Cerrá la tapa superior. La impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
