Esta guía te muestra cómo reemplazar la placa base de tu impresora Saturn 3 paso a paso. Seguí las instrucciones con cuidado para asegurar una reparación exitosa y que tu máquina vuelva a funcionar correctamente.
Herramientas y materiales
Llave Allen de 2.5 mm x 1
Llave Allen de 2.0 mm x 1
Video tutorial
Próximamente.
Instrucciones

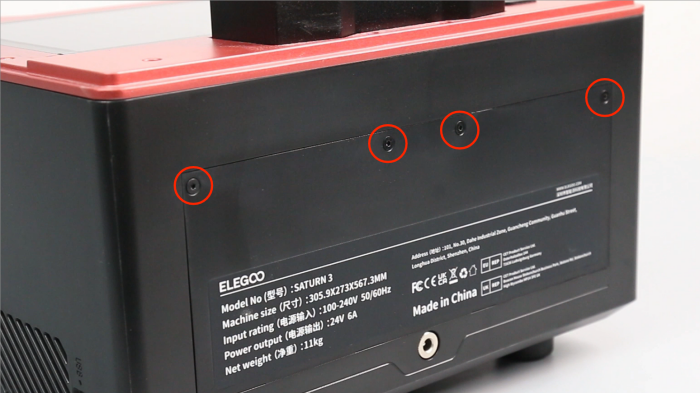

1. Usá una llave Allen de 2.0 mm para aflojar los cuatro tornillos que sujetan la tapa trasera de la impresora y retirá la tapa.

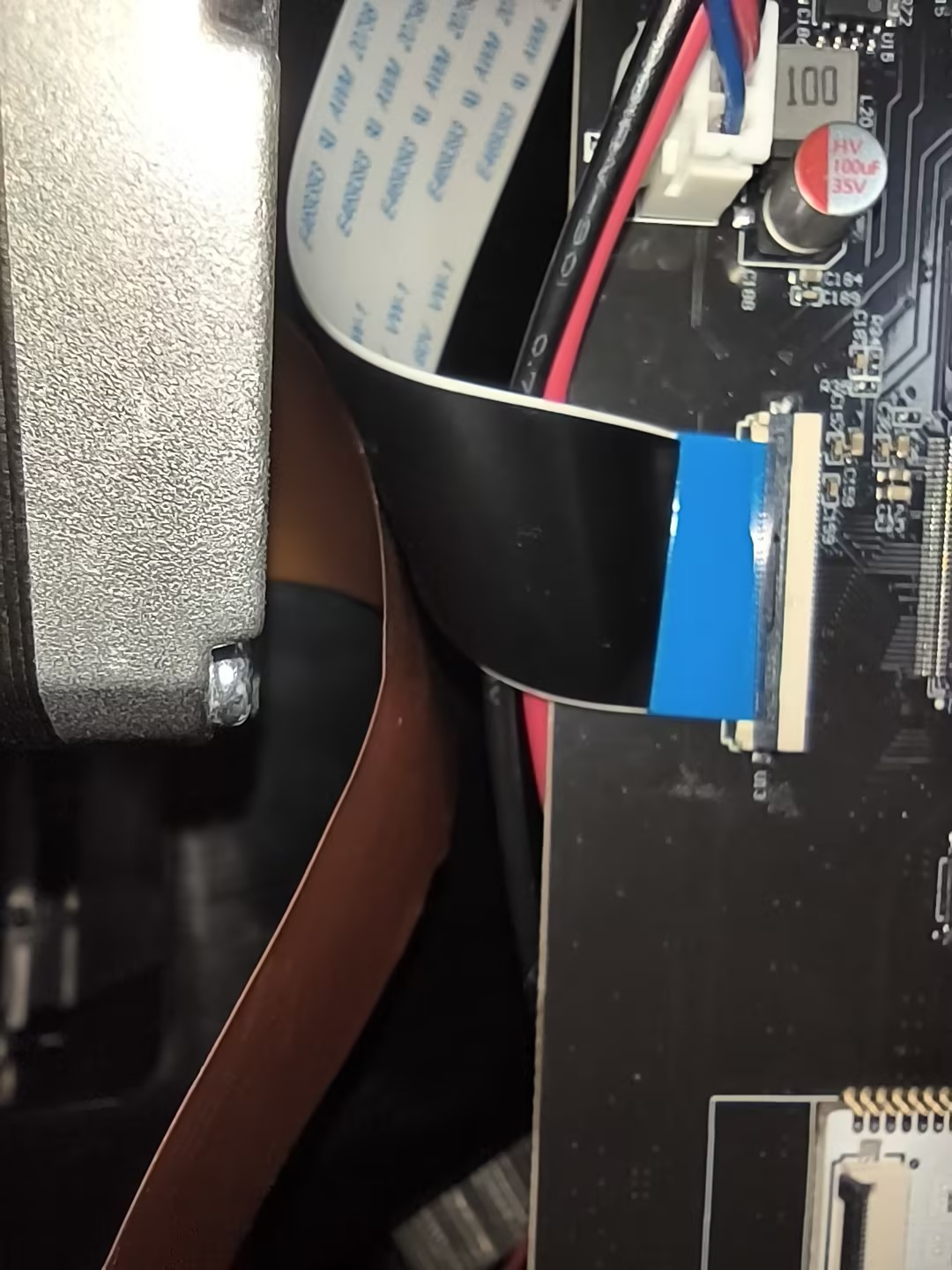

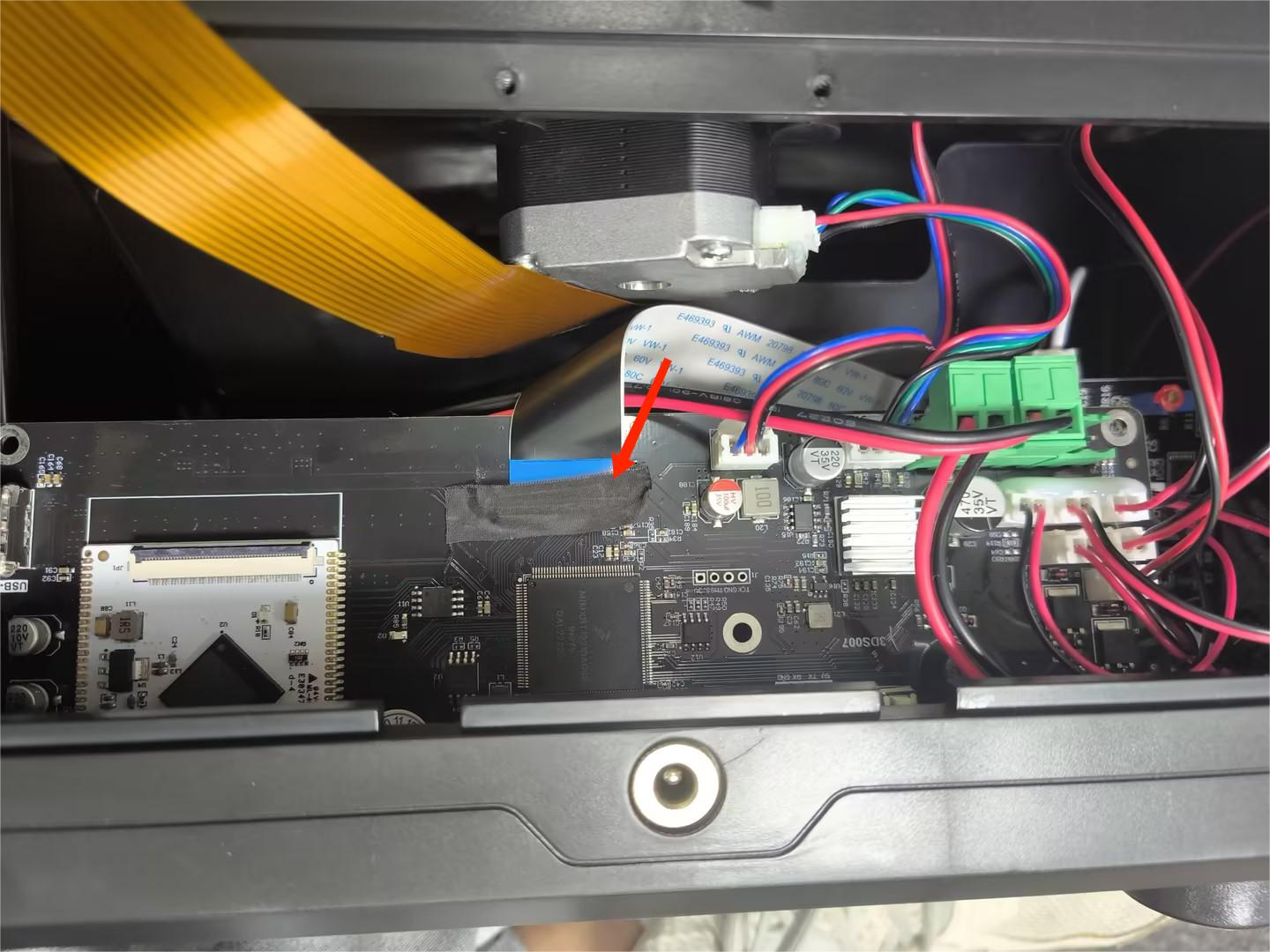

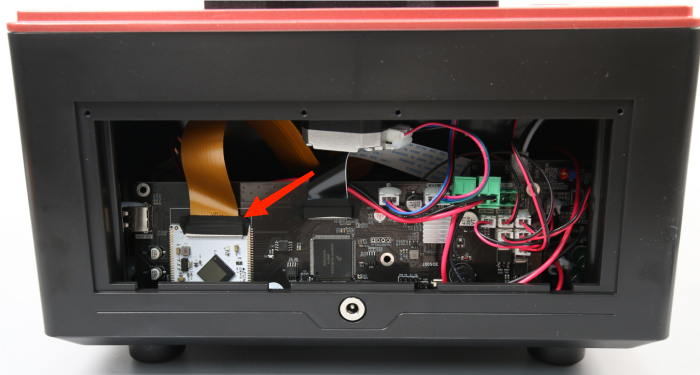

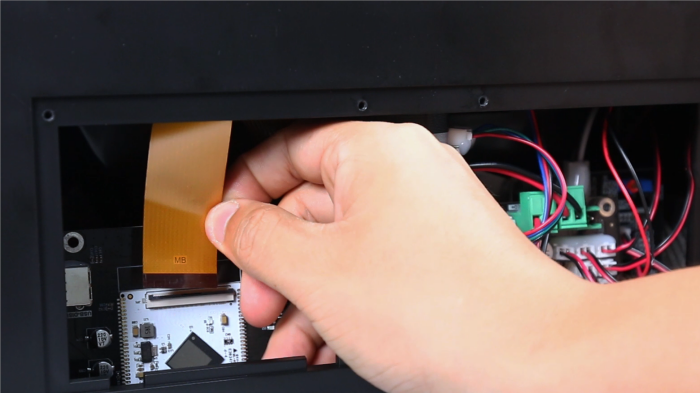

2. Despegá la cinta que asegura el cable plano de la pantalla LCD. Levantá la pestaña que sujeta la base del cable plano de la pantalla LCD y desconectalo. Despegá la cinta que asegura los cables planos de la pantalla táctil. Levantá la pestaña que sujeta la base de la pantalla táctil y desconectá su cable plano.

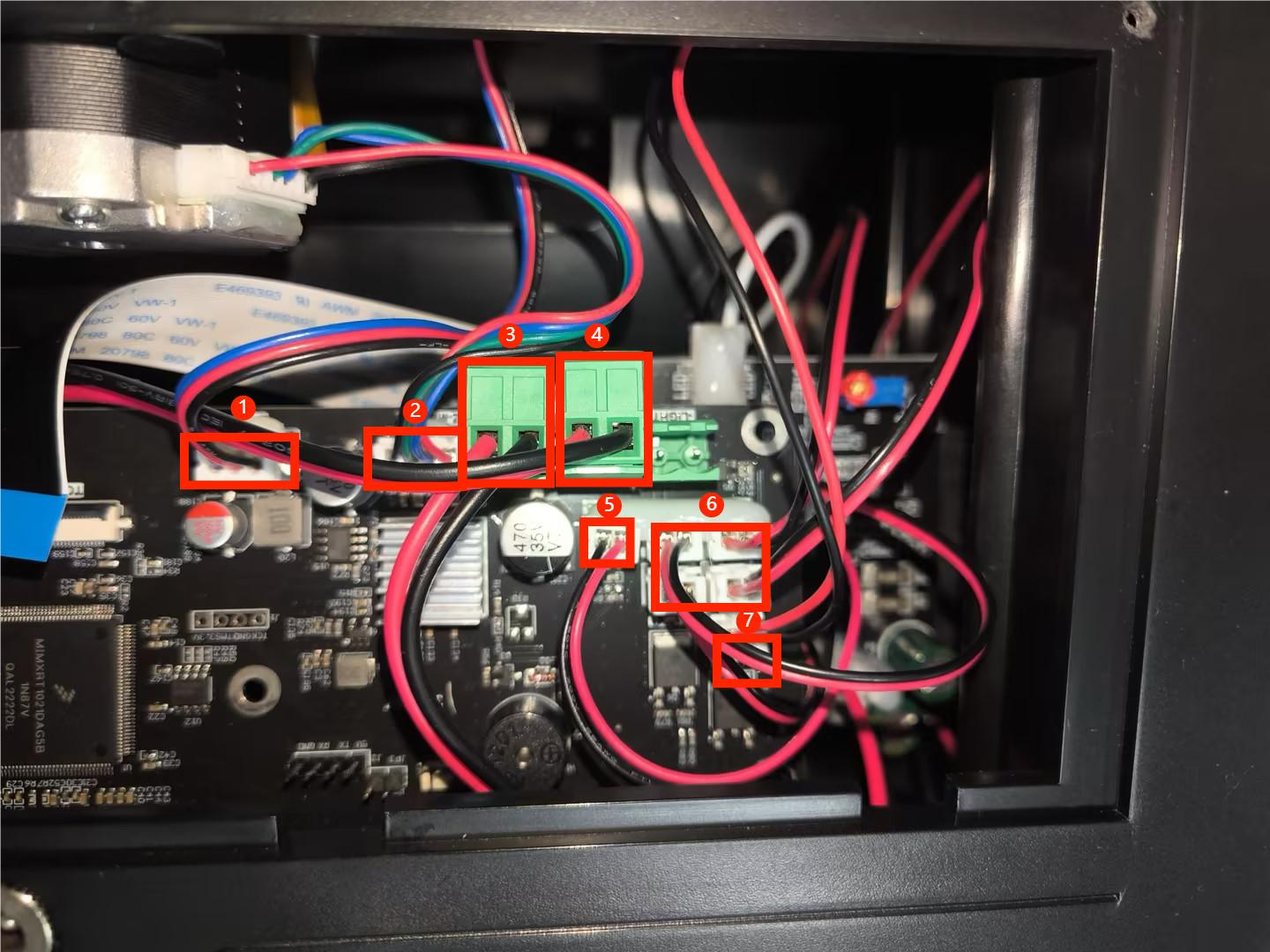

3. Etiquetá los cables de conexión y luego desconectalos: ① Cable del final de carrera, ② Cable del motor, ③ Cable entre la PCB y la placa base, ④ Cable entre la placa de corriente constante y la placa base, ⑤ Cable entre la placa base y la placa de corriente constante PWM, ⑥ Cable del ventilador de refrigeración, ⑦ Cable USB del purificador de aire.

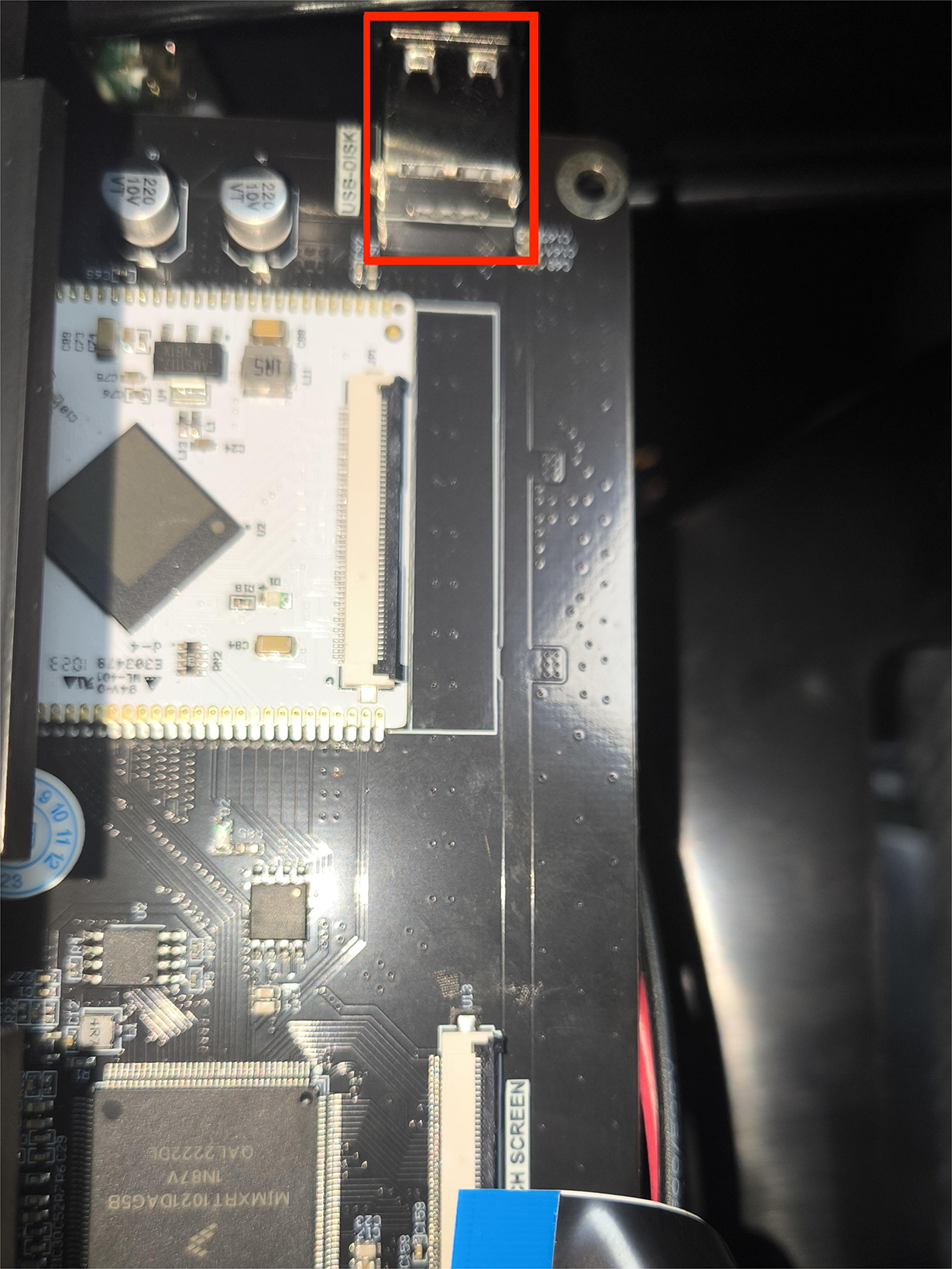

4. Retirá el conector USB del puerto de la placa base.

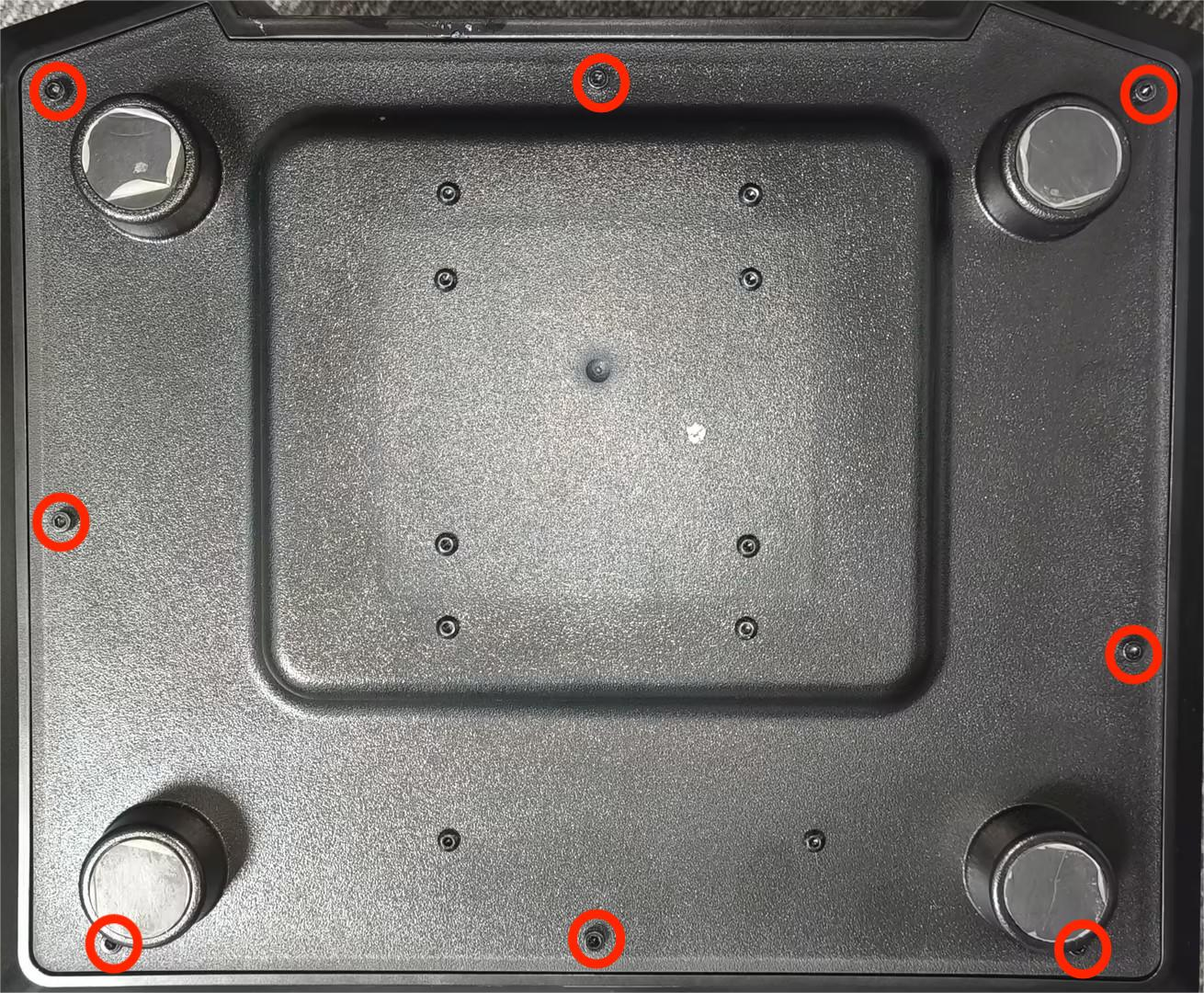

5. Usando una llave Allen de 2.5 mm, aflojá los ocho tornillos que sujetan la tapa inferior y retirá la tapa.

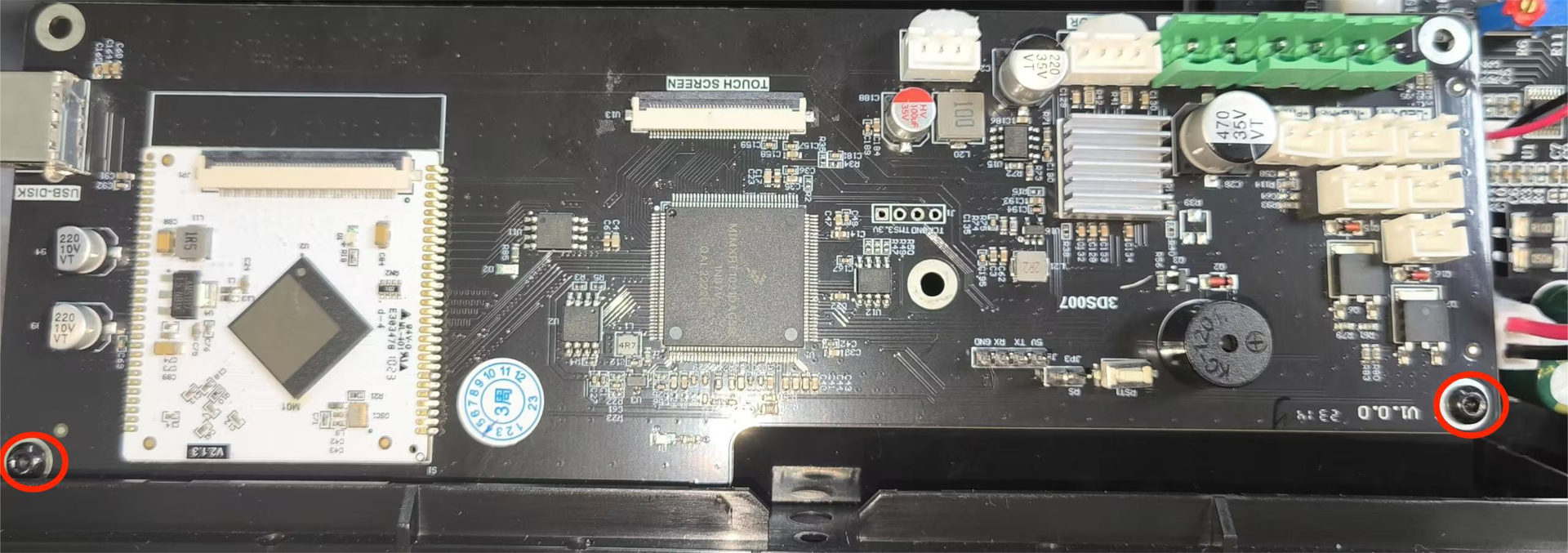

6. Usando una llave Allen de 2.5 mm, aflojá los dos tornillos que sujetan la placa base y retirá la placa base.
7. Prepará la nueva placa base. Alineala con los orificios para los tornillos y ponela en su posición. Ajustá los dos tornillos usando la llave Allen de 2.5 mm.
8. Alineá la tapa inferior con los orificios y ponela en su lugar. Ajustá los ocho tornillos con la llave Allen de 2.5 mm.
9. Conectá el cable USB.

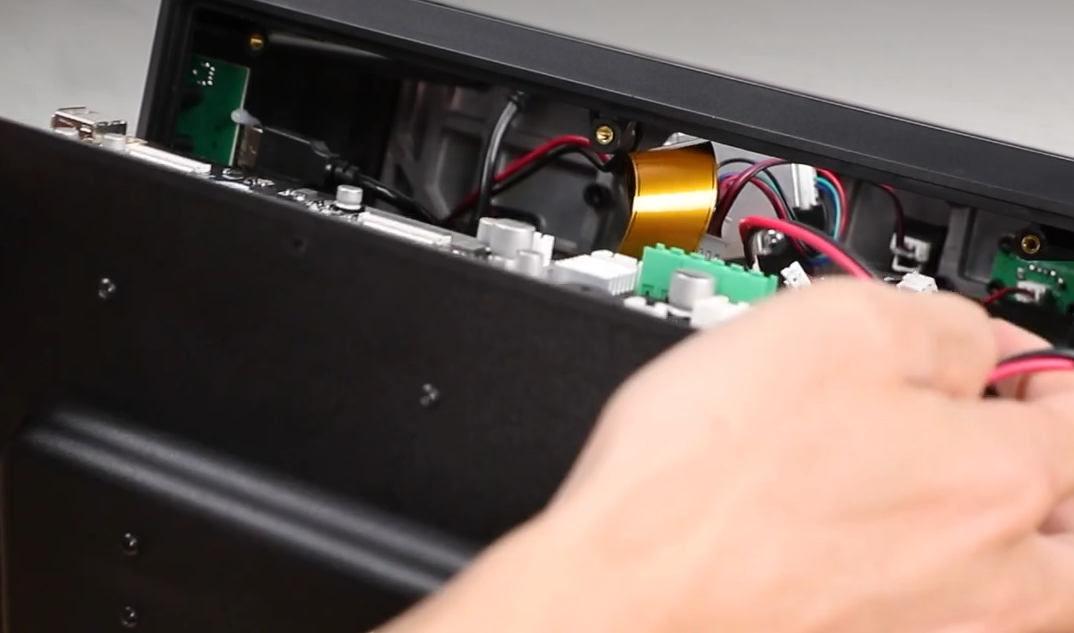

10. Insertá los cables de conexión siguiendo las etiquetas: ① Cable del final de carrera, ② Cable del motor, ③ Cable entre la PCB y la placa base, ④ Cable entre la placa de corriente constante y la placa base, ⑤ Cable entre la placa base y la placa de corriente constante PWM, ⑥ Cable del ventilador de refrigeración, ⑦ Cable USB del purificador de aire.

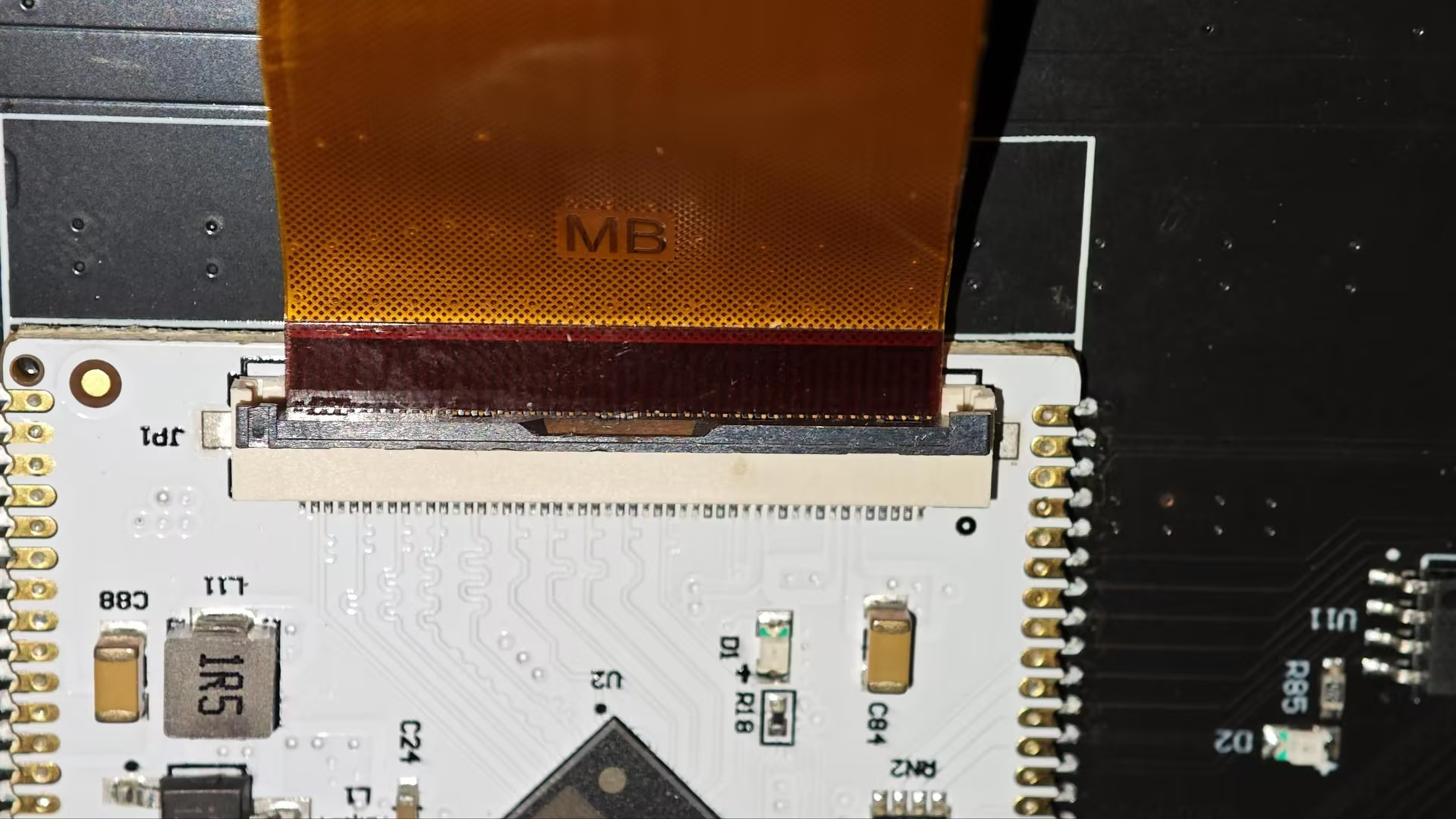

11. Levantá la tapa del cable plano negro y conectá el cable plano de la pantalla LCD. Cerrá la tapa y pegá la cinta negra. Levantá la tapa del cable plano negro y conectá el cable plano de la pantalla táctil. Cerrá la tapa y pegá la cinta negra. (Asegurate de que la orientación del cable coincida con la posición de instalación).
12. Alineá la tapa trasera con los orificios y ponela en su lugar. Usando una llave Allen de 2.0 mm, ajustá los cuatro tornillos que sujetan la tapa trasera.
13. Encendé la impresora. La impresora estará lista para usar una vez que las funciones operen normalmente.
