Este tutorial te guía paso a paso para reemplazar la placa adaptadora calefactora del resin tank de tu Saturn. Seguí estas instrucciones detalladas para realizar el cambio de forma segura y correcta.
Herramientas y materiales
Una llave Allen de 2.0 mm
Una llave Allen de 2.5 mm
Video del tutorial
Consultá el video oficial para obtener una referencia visual detallada del proceso.
Instrucciones
Apagá la impresora y desconectá el cable de alimentación.

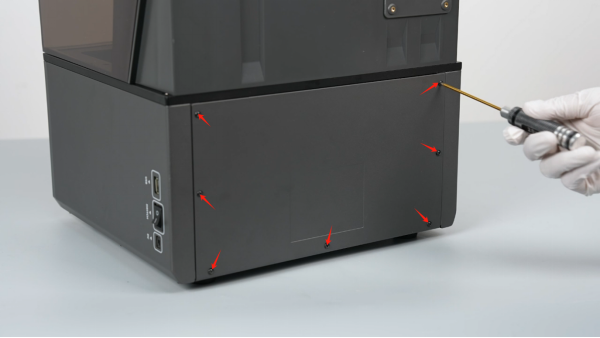

Usá una llave Allen de 2.0 mm para aflojar los 7 tornillos que sujetan la cubierta trasera de la impresora y retirá la cubierta.

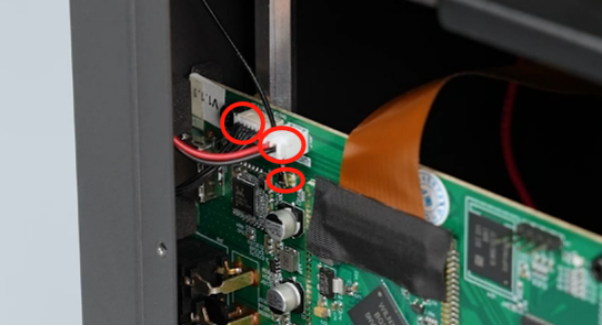

Desconectá los cables planos del iluminador, la cámara y el Wi-Fi de sus puertos en la placa base (motherboard).

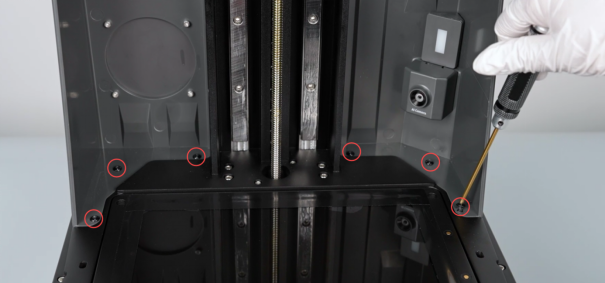

Levantá la cubierta superior. Usá una llave Allen de 2.5 mm para aflojar los 6 tornillos fijados en la parte inferior de la cubierta superior.

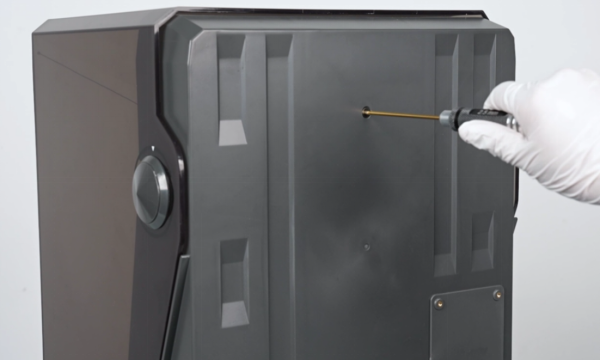

Volvé a colocar la cubierta superior. Usá una llave Allen de 2.5 mm para aflojar el tornillo en la parte trasera de la cubierta superior.

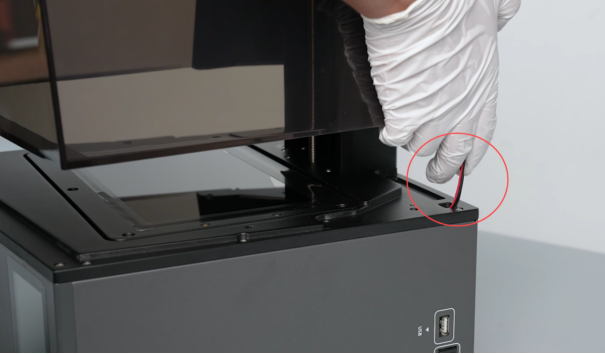

Retirá la cubierta superior de la impresora. Nota: Organizá los 3 cables planos en los orificios reservados en el lado derecho.

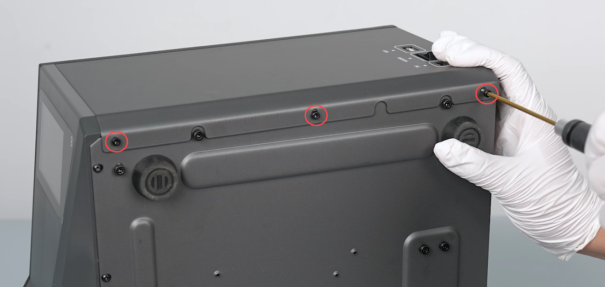

Usá una llave Allen de 2.5 mm para aflojar los 3 tornillos que aseguran las partes superior e inferior de la cubierta derecha de la impresora, luego retirá la cubierta.

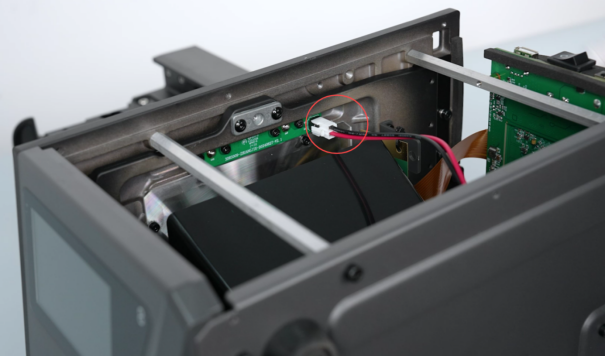

Poné la impresora de costado. Desconectá los cables planos de la placa adaptadora calefactora del resin tank.

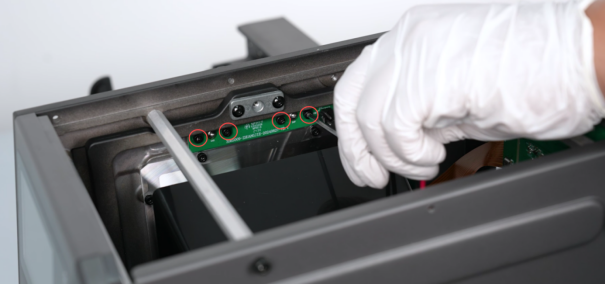

Usá una llave Allen de 2.5 mm para aflojar los 4 tornillos que aseguran la placa adaptadora calefactora del resin tank.

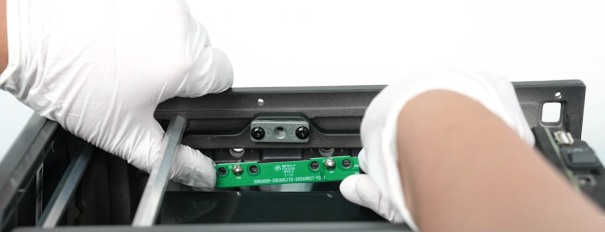

Retirá la placa adaptadora calefactora vieja.
Colocá la placa adaptadora calefactora nueva del resin tank en la posición de instalación, alineándola con los orificios de los tornillos.
Usá una llave Allen de 2.5 mm para apretar los 4 tornillos que aseguran la placa adaptadora calefactora del resin tank.
Insertá los cables planos de la placa adaptadora calefactora del resin tank.

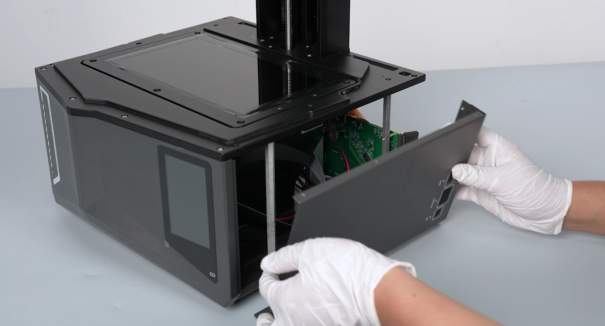

Prepará la cubierta del lado derecho y colocala en la posición de instalación.

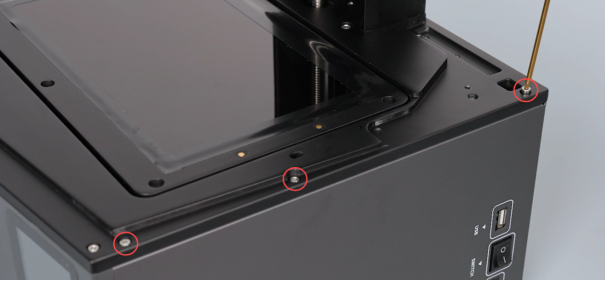

Usá una llave Allen de 2.5 mm para apretar los 3 tornillos que aseguran el lado superior y los 3 tornillos del lado inferior. Nota: Alineá la cubierta derecha con los orificios para tornillos y botones.
Colocá la cubierta superior de la impresora en la posición de instalación alineándola con los orificios de los tornillos. Nota: Ordená los 3 cables planos en los orificios reservados en el lado derecho.
Usá una llave Allen de 2.5 mm para apretar los 6 tornillos debajo de la cubierta superior.
Usá una llave Allen de 2.5 mm para apretar el tornillo en la parte trasera de la cubierta superior.
Insertá los cables planos del iluminador, la cámara y el Wi-Fi de vuelta en sus puertos en la placa base (motherboard) según el tamaño y la forma de los puertos.
Colocá la cubierta trasera de la impresora. Usá una llave Allen de 2.0 mm para apretar los 7 tornillos que aseguran la cubierta trasera de la impresora.
Poné el resin tank en la posición de instalación y apretá los 2 tornillos en ambos lados del resin tank.
Encendé la impresora. La impresora estará lista para usar después de su autodiagnóstico.
