En esta guía te explico cómo realizar el cambio de la luz UV en tu impresora Saturn 3 Ultra. Seguí estos pasos detalladamente para asegurar una instalación correcta y mantener tu equipo en perfectas condiciones.

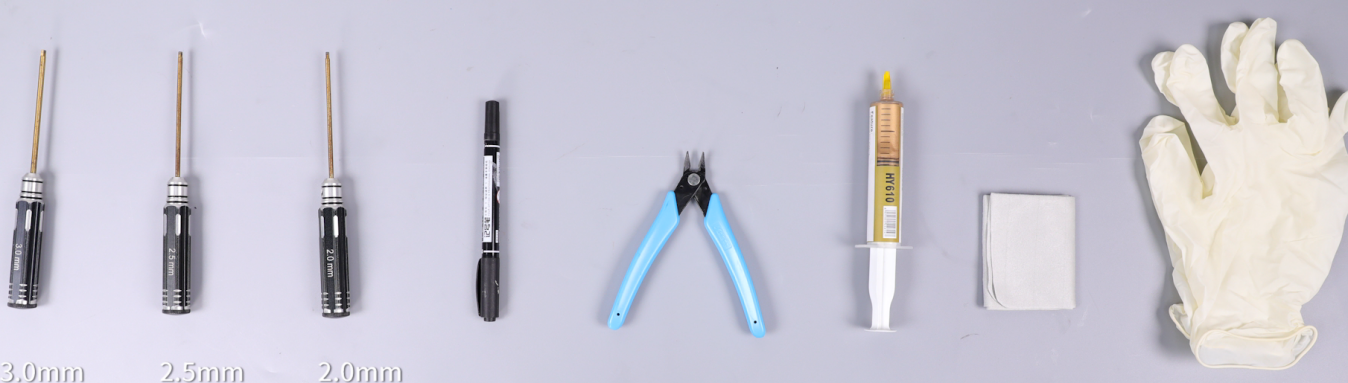

Herramientas y materiales
- Llave Allen de 3.0 mm x 1
- Llave Allen de 2.5 mm x 1
- Marcador
- Pinza de punta diagonal
- Pasta térmica
- Paño libre de polvo
- Guantes
Video del tutorial
[Insertar video aquí]
Instrucciones

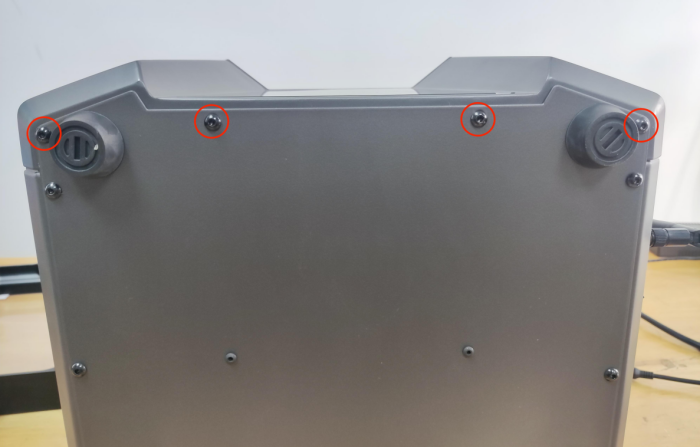

Usá una llave Allen de 2.5 mm y aflojá los cuatro tornillos que sujetan la cubierta inferior.

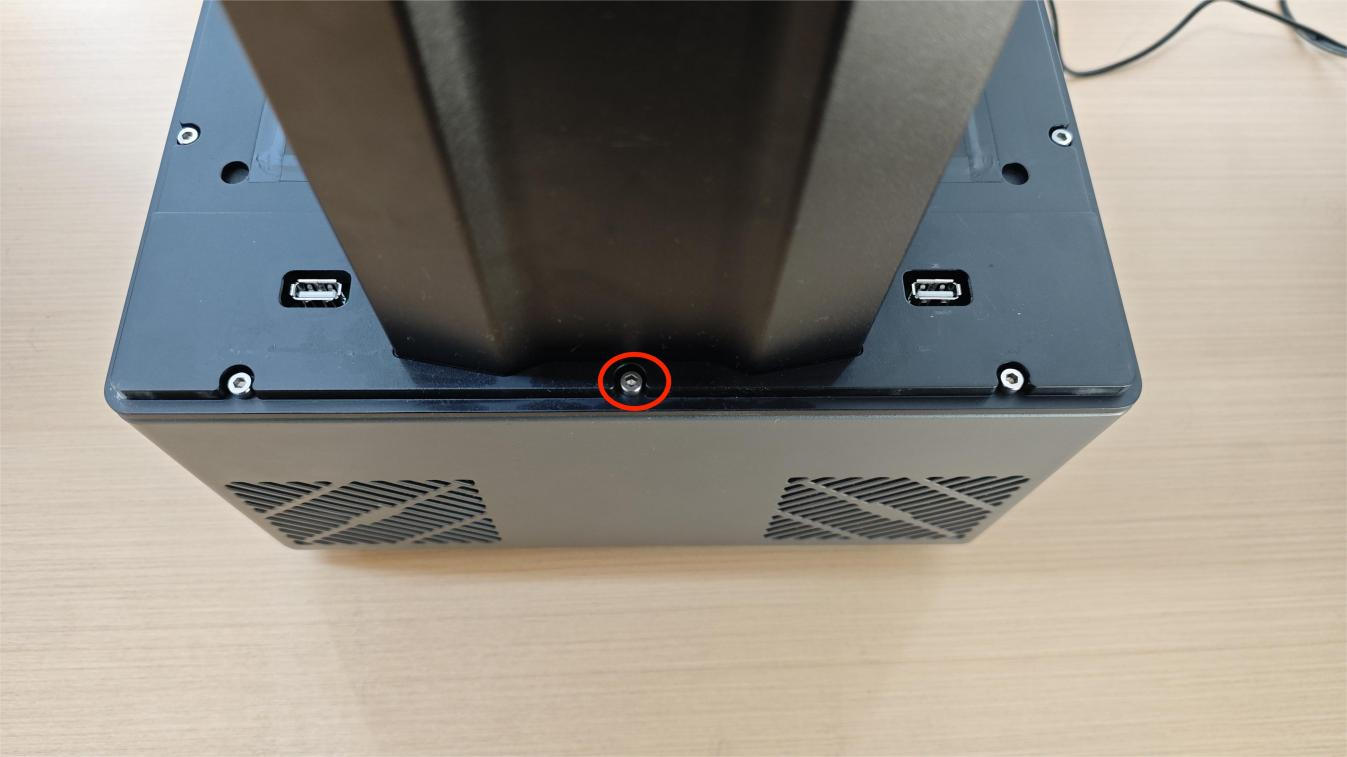

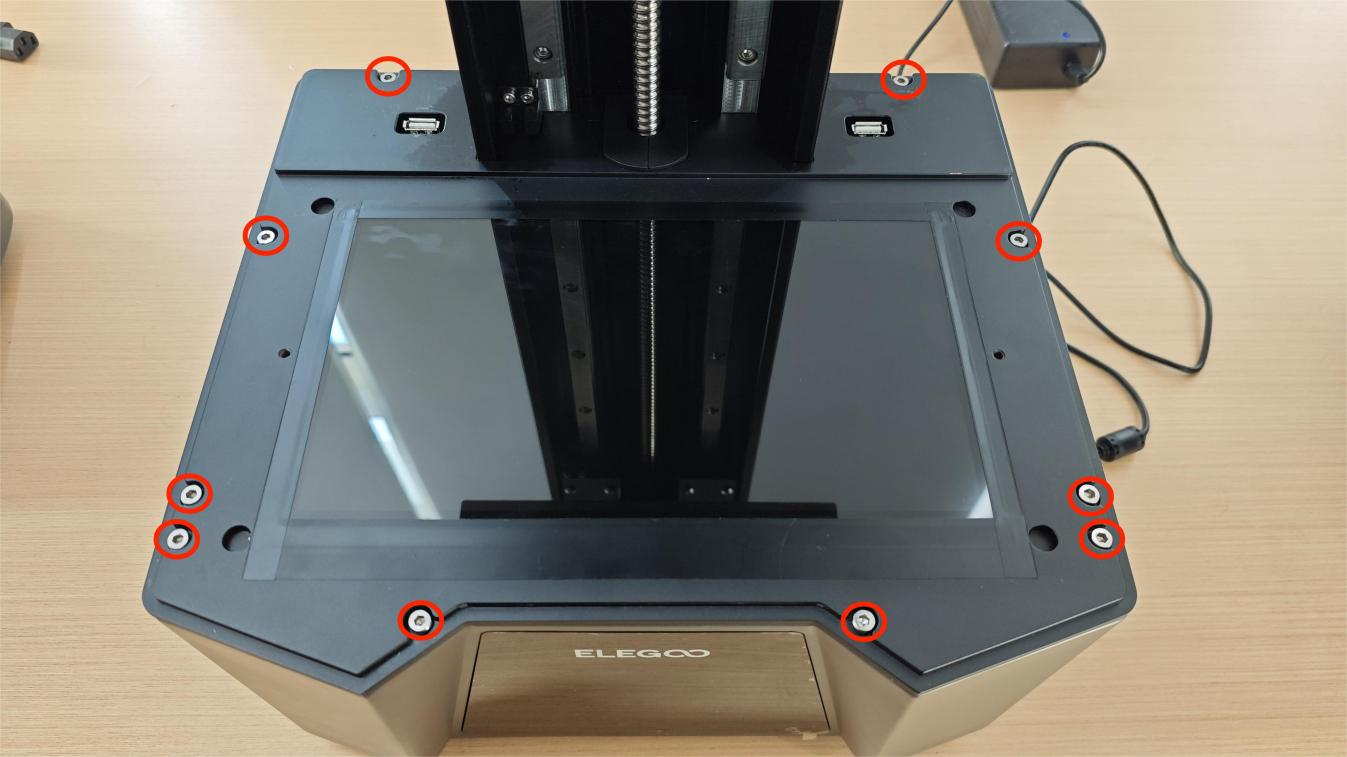

Con una llave Allen de 3.0 mm, aflojá los once tornillos en la superficie de la carcasa intermedia. Hay un tornillo fijo en la parte trasera del eje Z. Después de retirar la carcasa, dejala plana.

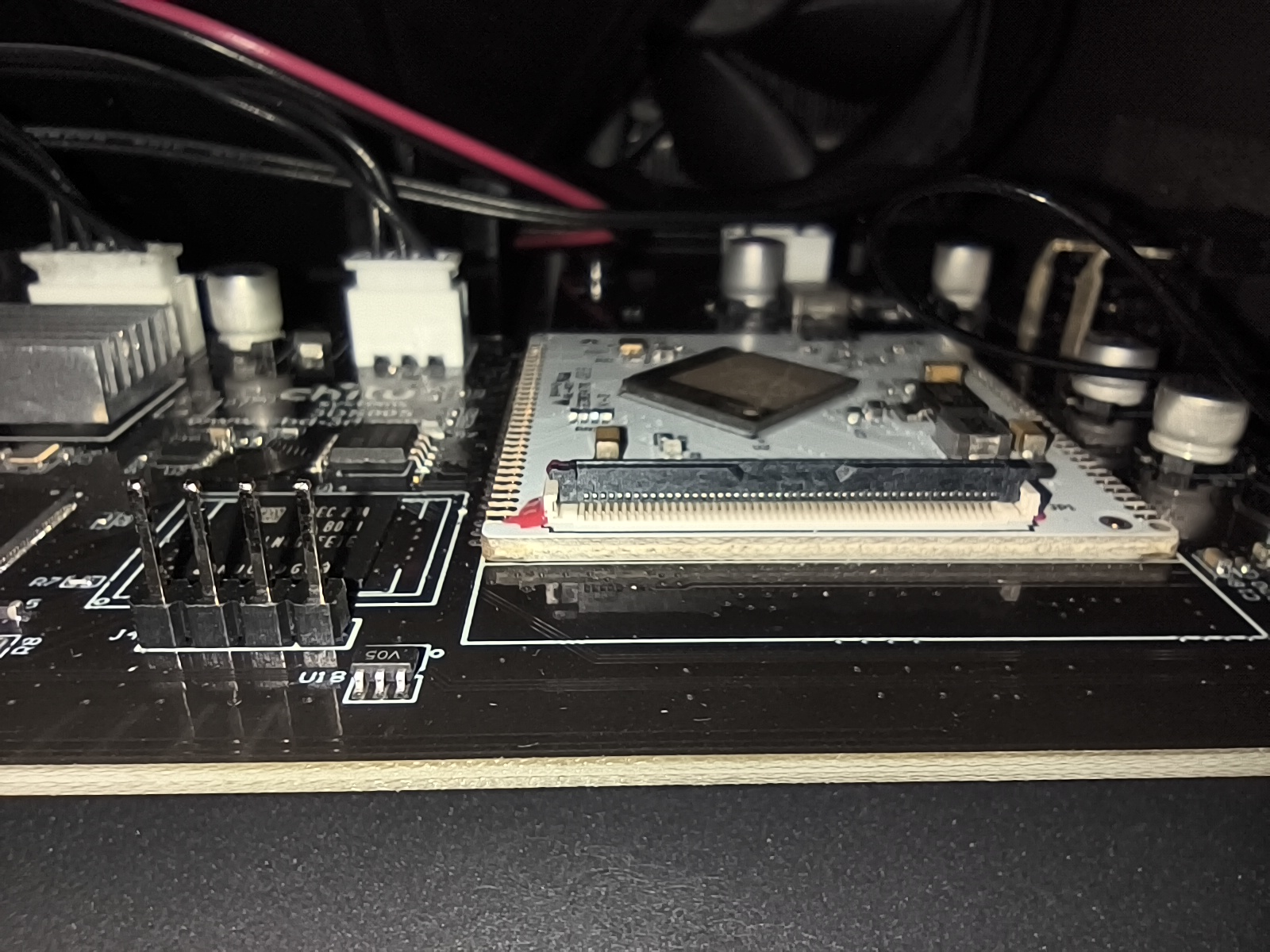

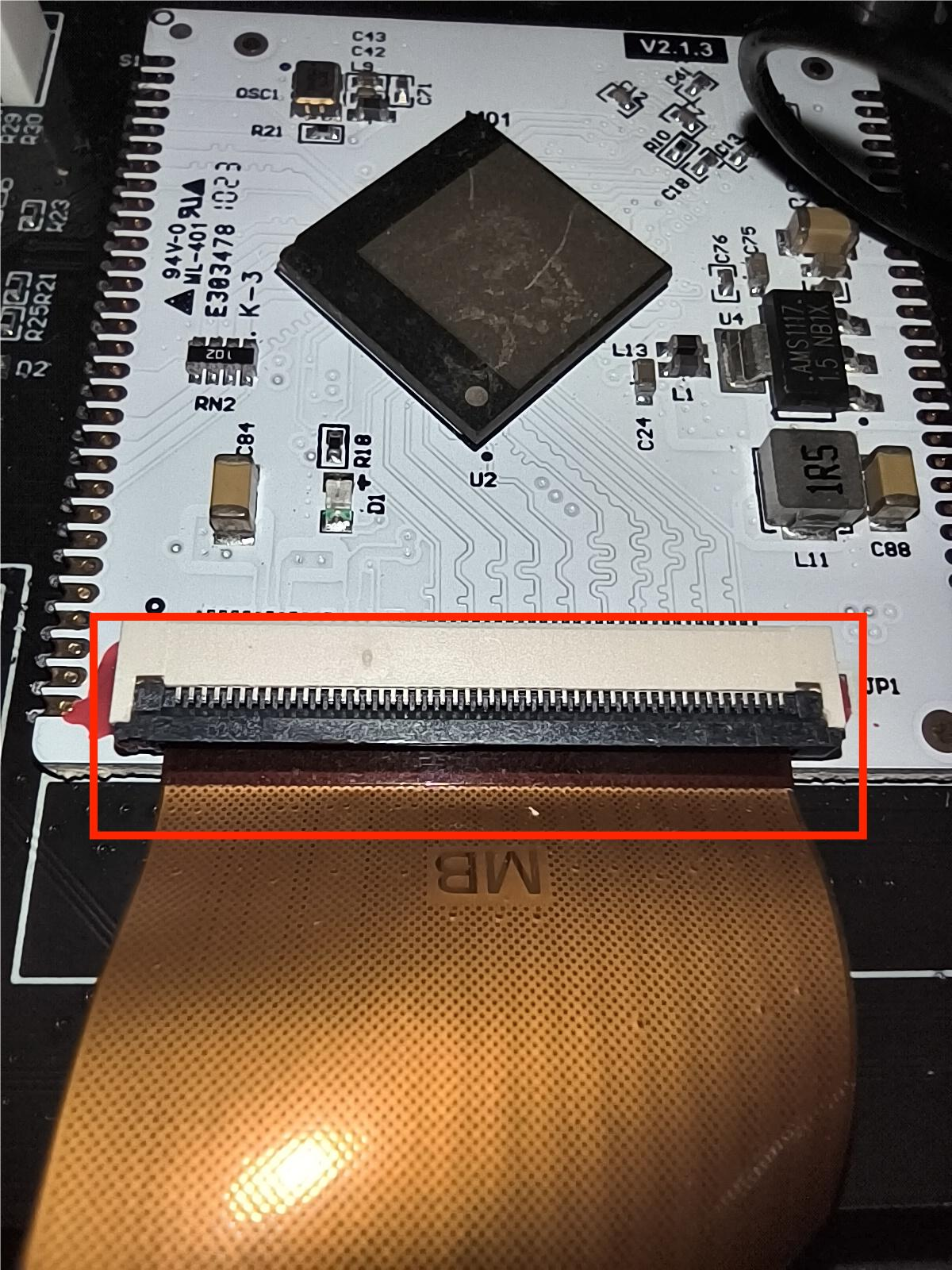

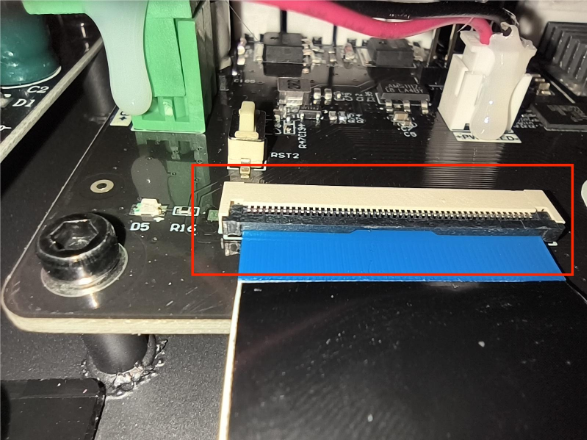

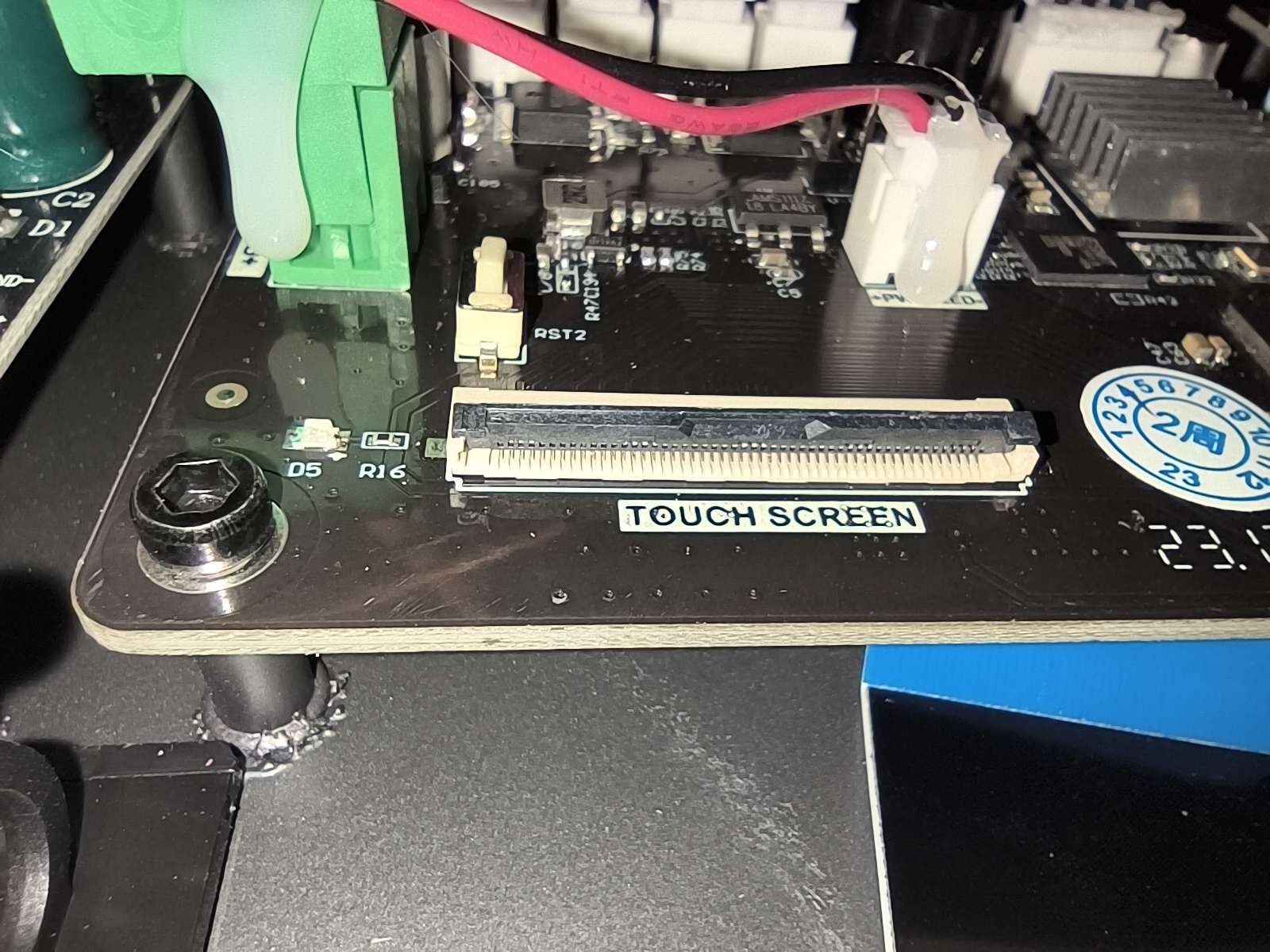

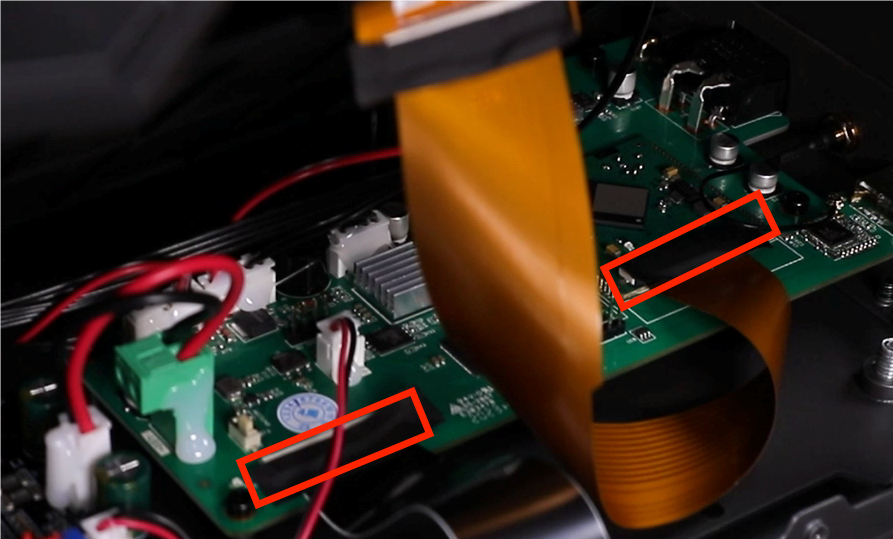

Despegá la cinta que sujeta los cables flex de la pantalla LCD y la pantalla táctil. Levantá las trabas que aseguran las bases de la pantalla LCD y la táctil. Retirá los cables flex de ambas pantallas.

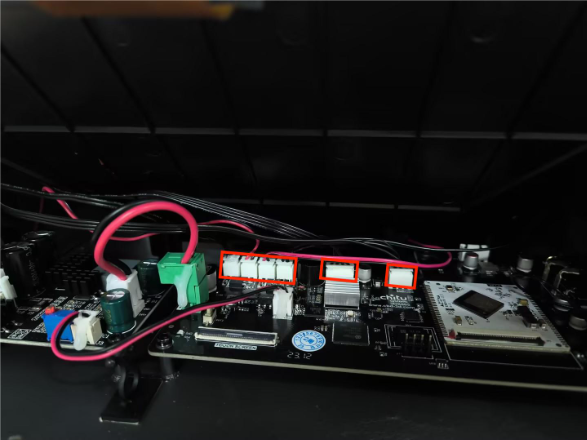

Marcá el conector del cable de la placa base (podés tomar fotos de referencia) para facilitar la instalación posterior y evitar conectarlos en puertos incorrectos. Retirá, en orden, el cable del limit switch, los dos cables de conexión USB, el cable del ventilador de refrigeración y el cable del motor.
Retirá el sujetacables del lado derecho.

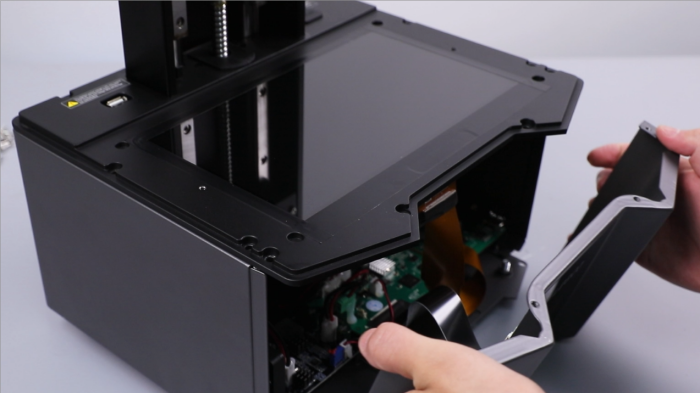

Retirá la carcasa intermedia. (Nota: hacelo con cuidado para evitar que se corten los cables de conexión).
Usá una llave Allen de 2.0 mm y aflojá los cuatro tornillos que sujetan la protección de la lente en la cubierta inferior. Retirá la protección.
Con una llave Allen de 2.5 mm, aflojá los cuatro tornillos que sujetan la lente. Usando guantes, retirá la lente.
Desconectá el cable de la placa de luz UV y retirá el conjunto completo.
Con una llave Allen de 2.5 mm, aflojá los cuatro tornillos que sujetan la luz UV y retirá la vieja.
Prepará la nueva placa de luz UV. Aplicá la pasta térmica sobre el disipador.
Alineá la placa de luz UV con los agujeros de los tornillos y ponela en su posición. Usando una llave Allen de 2.5 mm, ajustá los cuatro tornillos que sujetan la placa. (Limpiá cualquier exceso de pasta térmica alrededor de la luz UV con un pañuelo, evitando que se ensucie la luz).
Alineá el conjunto de luz UV con los agujeros de los tornillos y ajustalo en su posición. Con una llave Allen de 2.5 mm, ajustá los cuatro tornillos que sujetan el conjunto.
Alineá la placa de luz UV con los agujeros de los tornillos y colocala en su lugar. Usando una llave Allen de 2.0 mm, ajustá los cuatro tornillos que sujetan la placa.
Limpiá la superficie del espejo reflectante con un paño que no suelte pelusa para evitar huellas o suciedad.
Instalá la carcasa intermedia de la impresora. Asegurate de no pisar ningún cable. Usando una llave Allen de 2.5 mm, ajustá los siete tornillos en la parte trasera de la carcasa. Reinstalá el motor del husillo y atornillalo.

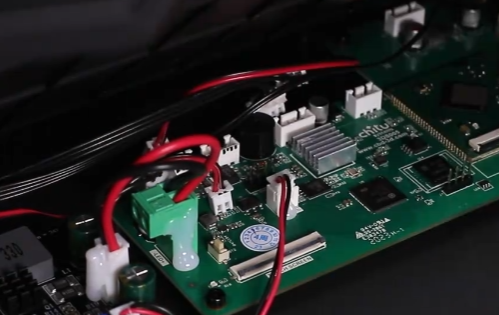

Siguiendo la información de las etiquetas, conectá los dos cables del ventilador de refrigeración, los dos cables del purificador de aire, el cable del limit switch y el cable del motor del husillo.
Instalá el sujetacables.
Conectá el cable flex de la pantalla LCD y el de la pantalla táctil en sus posiciones originales, ajustá los soportes de los cables y asegurálos con cinta.
Alineá la placa frontal con los agujeros de los tornillos e instalala. Con una llave Allen de 3.0 mm, ajustá los cuatro tornillos que sujetan la carcasa intermedia.
Usá una llave Allen de 2.5 mm y ajustá los cuatro tornillos.
Encendé la impresora y verificá que la luz UV funcione bien.
Encendé la impresora. En la pantalla táctil, elegí Tool - Screen Exposure - ELEGOO. Si la exposición de pantalla funciona normalmente, la impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
