El sistema de transmisión mecánica controla con exactitud la trayectoria del nozzle, algo fundamental para lograr impresiones 3D de alta fidelidad. Al igual que otros sistemas móviles, el posicionamiento puede verse afectado por desviaciones como el lag y la distorsión del movimiento. Esta calibración ayuda a corregir esos errores para que tus piezas salgan perfectas, sobre todo las más grandes.
¿Qué es la precisión de movimiento?
El sistema de transmisión mecánica controla con precisión la trayectoria del nozzle de la impresora, y su exactitud es crucial para el proceso de impresión 3D de alta precisión. Como en la mayoría de los sistemas de movimiento mecánico, la precisión del posicionamiento se ve afectada por una serie de desviaciones, como el lag y la distorsión de movimiento.
Lag de movimiento: es la brecha en la transmisión bidireccional del movimiento mecánico, causada principalmente por la holgura en el ensamblaje, el desgaste o la deformación elástica de los componentes.
Distorsión de movimiento: es la deformación del sistema de coordenadas de movimiento provocada por la falta de ortogonalidad de los componentes del lead screw y la uniformidad en el paso de los engranajes.
La calibración de la precisión de movimiento apunta a resolver los problemas de posicionamiento absoluto en el proceso de impresión 3D para lograr una mejor exactitud, especialmente en objetos de gran tamaño. Es una función adicional avanzada diseñada específicamente para usuarios que requieren impresiones de alta precisión. A través de esta calibración, se pueden suprimir significativamente la histéresis y la distorsión. Mientras no haya cambios en el ensamblaje o daños en la impresora, los resultados de la calibración se mantienen por varias semanas, sin importar los filamentos o los nozzles que uses. Por lo tanto, esta función no te va a quitar mucho tiempo y ayuda a que la impresora mantenga una alta calidad de impresión a largo plazo.
¿Cuándo calibrar la precisión de movimiento?

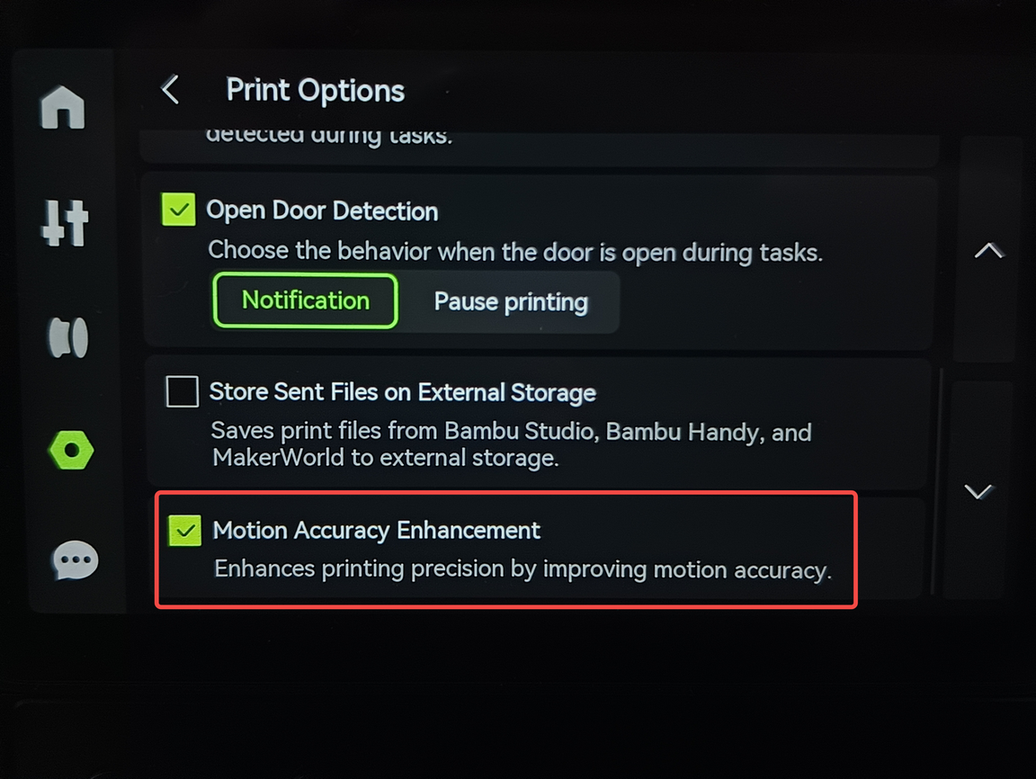

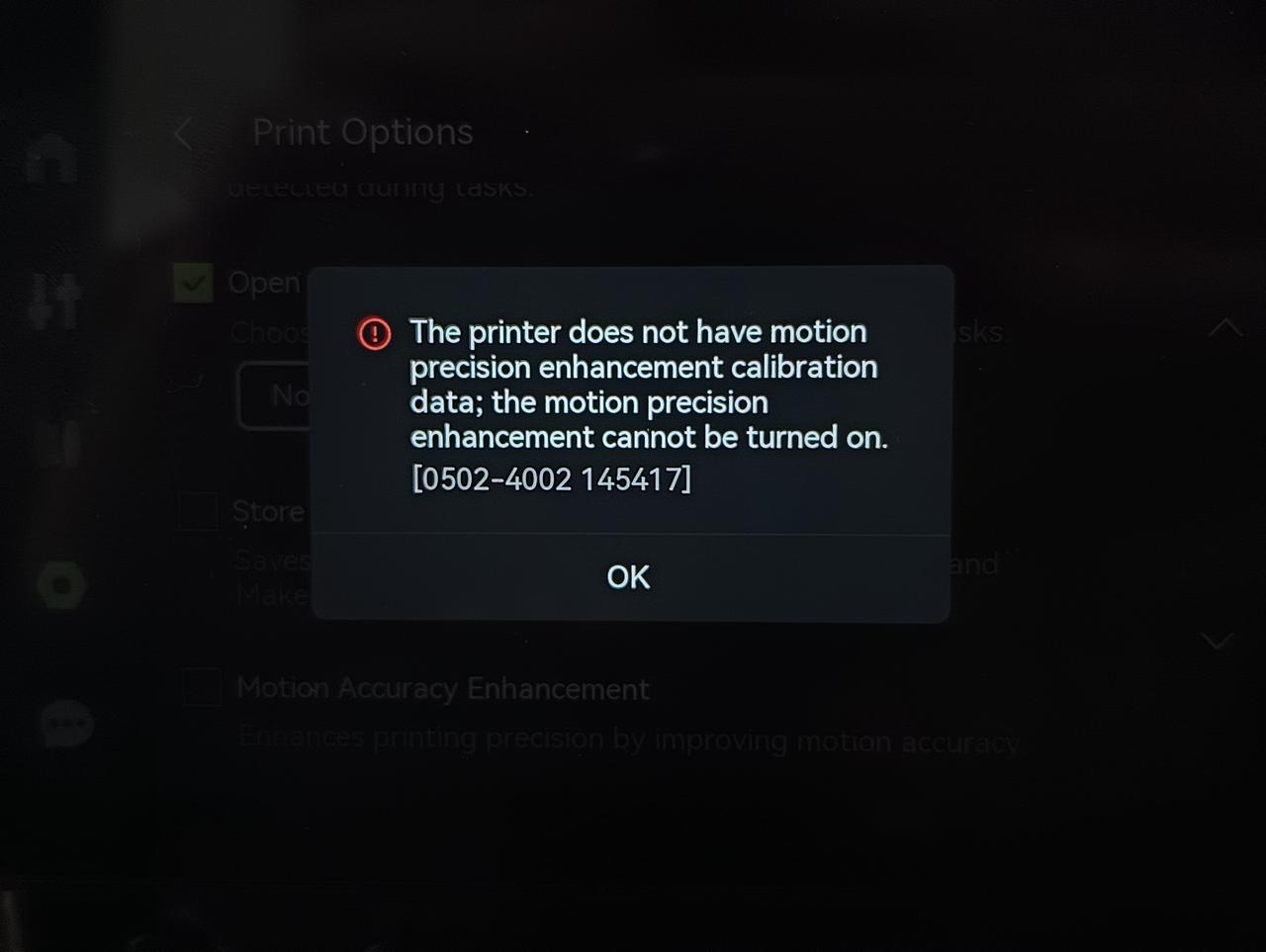

- Al usar la mejora de precisión por primera vez en una impresora nueva: Aunque cada impresora pasa por un control estricto antes de salir de fábrica, los experimentos demostraron que el transporte puede reducir la eficacia de esta función o incluso causar efectos adversos. Por eso, si pensás activar la mejora de precisión después de recibir tu máquina nueva, es necesario realizar una calibración para asegurar el rendimiento óptimo.
- Después de impactos fuertes, traslados o desarmes: Si la impresora sufrió un impacto importante, si la mudaste o si fue desarmada y vuelta a armar, te recomendamos recalibrar su precisión de movimiento.
- Al ajustar los tensores de las correas: Si ajustaste los tensores de las correas, también se recomienda volver a calibrar.
- Calibración regular cada dos semanas: Recomendamos realizar una calibración de precisión de movimiento cada quince días para mantener la validez de los datos. Esto ayuda a que la impresora entregue de forma consistente una calidad de impresión de alta precisión.
Los beneficios de la calibración de precisión de movimiento
- Mejora la precisión dimensional de los objetos impresos, especialmente en piezas de gran tamaño y formas regulares.
- Para objetos que requieren encastre y ensamblaje, permite una mejor experiencia y un ajuste más compacto.
- Mantiene la consistencia en el estado de impresión de la máquina.
- Mejora la compatibilidad de las piezas impresas entre distintas impresoras.
- Es más práctico para ensamblar con objetos físicos estándar.
- Permite un grabado y corte láser mucho más preciso.

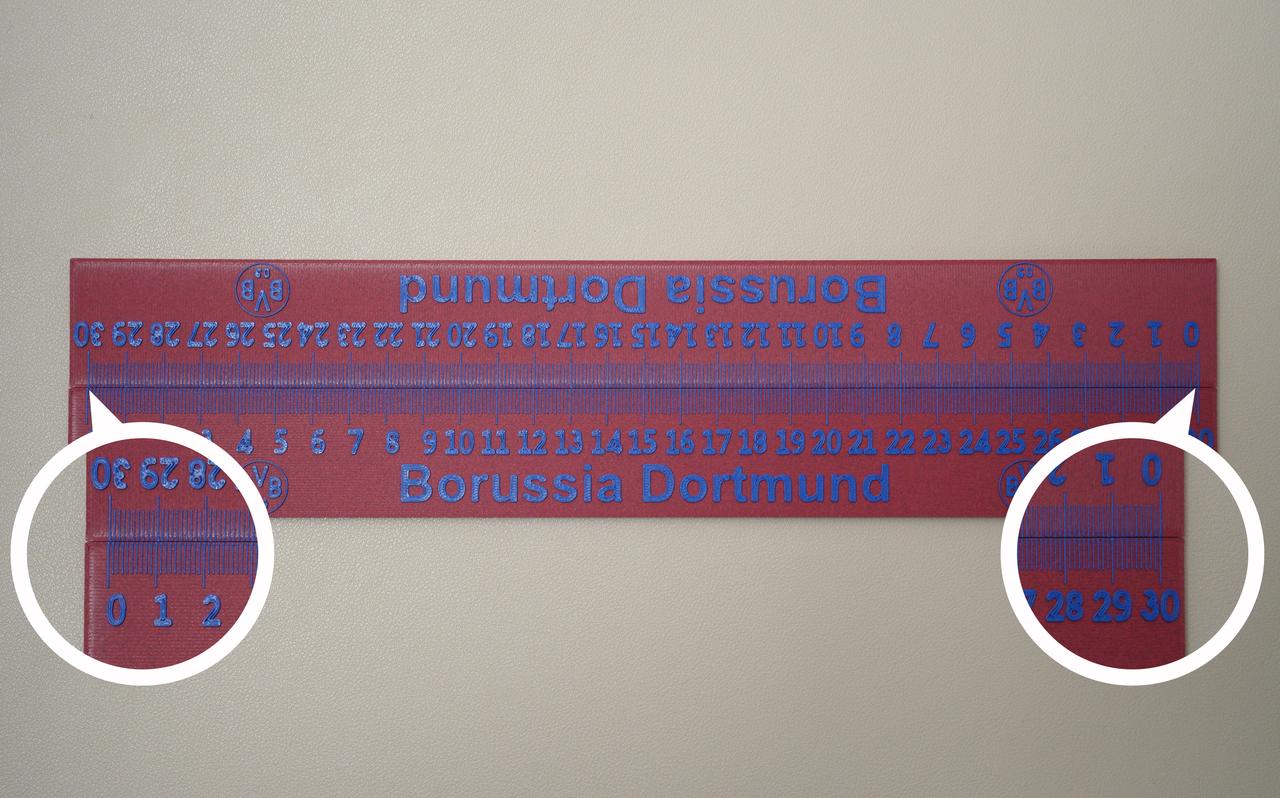

En la imagen de abajo podés ver un ejemplo de impresiones antes y después de calibrar. El modelo de la regla impreso tras la calibración muestra marcas de escala mucho más exactas. Tené en cuenta que si tu impresora está en buen estado, quizás no notes una diferencia visual evidente en la precisión, lo cual es normal.
Preparación para la calibración
Antes de realizar esta calibración, deberías chequear lo siguiente:
- Asegurate de que la cámara del cabezal funcione correctamente y no haya errores de HMS, como suciedad en el lente.
- Limpiá cualquier resto de suciedad de la cama caliente.

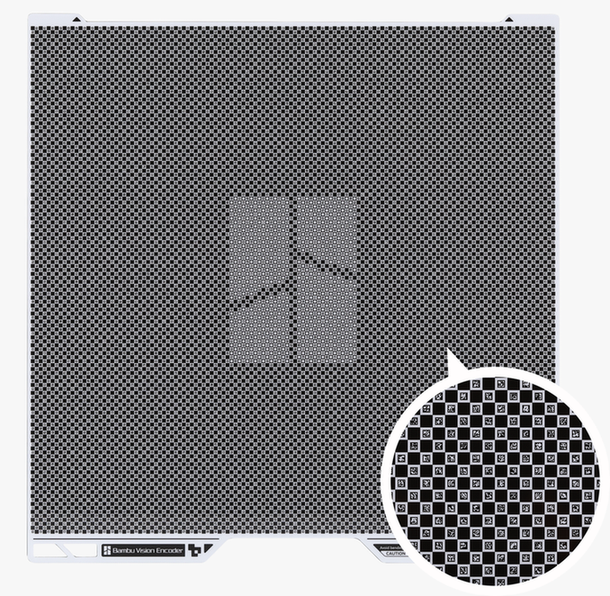

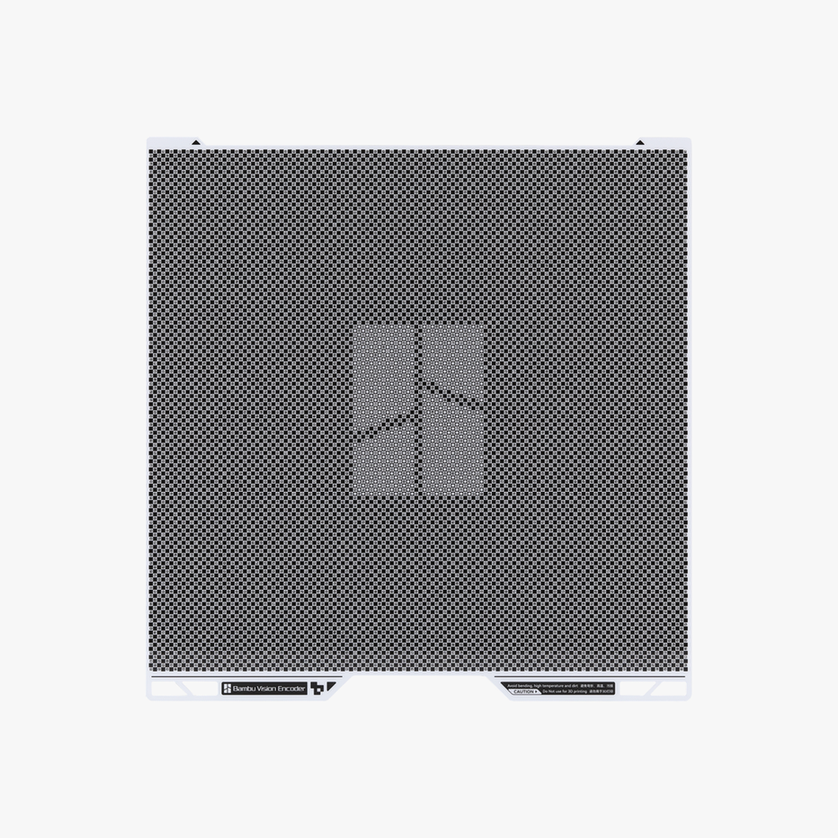

- Prepará el Vision Encoder y fijate que esté limpio y que el patrón de cada cuadradito se vea bien claro.
- Asegurate de haber sacado el film protector transparente del build plate.
Antes de calibrar, verificá que la cama caliente esté a temperatura ambiente. No pongas el Vision Encoder sobre la cama si está caliente para evitar errores causados por la dilatación térmica de la placa.
Pasos de operación y principio de funcionamiento

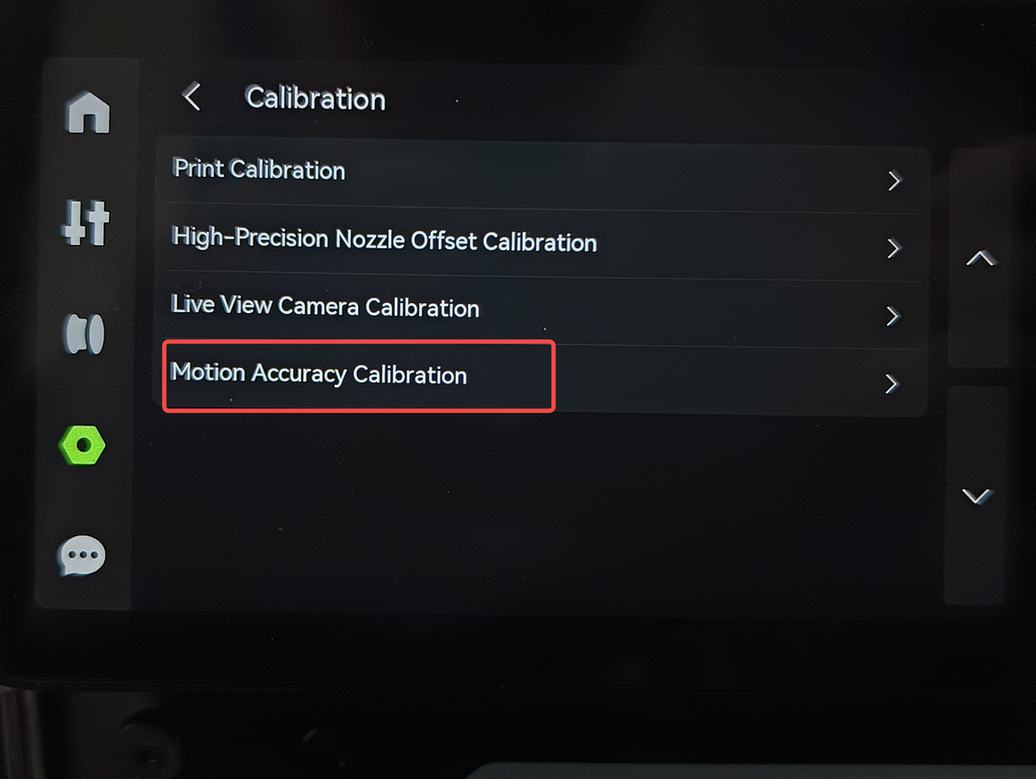

En la pantalla, tocá en "Calibration" - "Motion Accuracy Calibration".

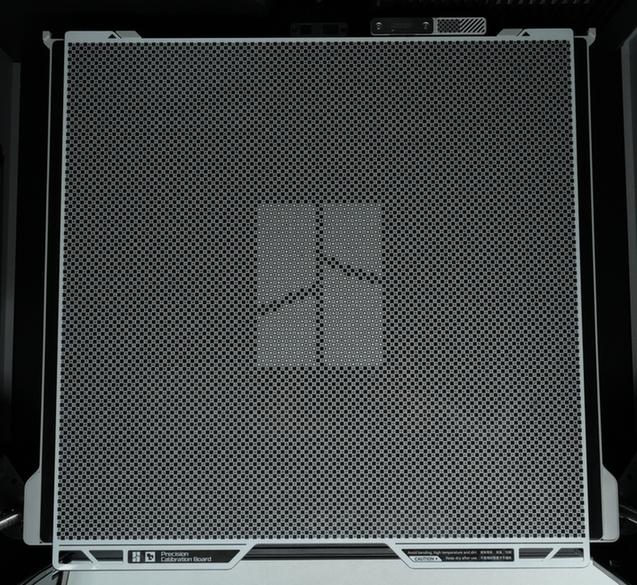

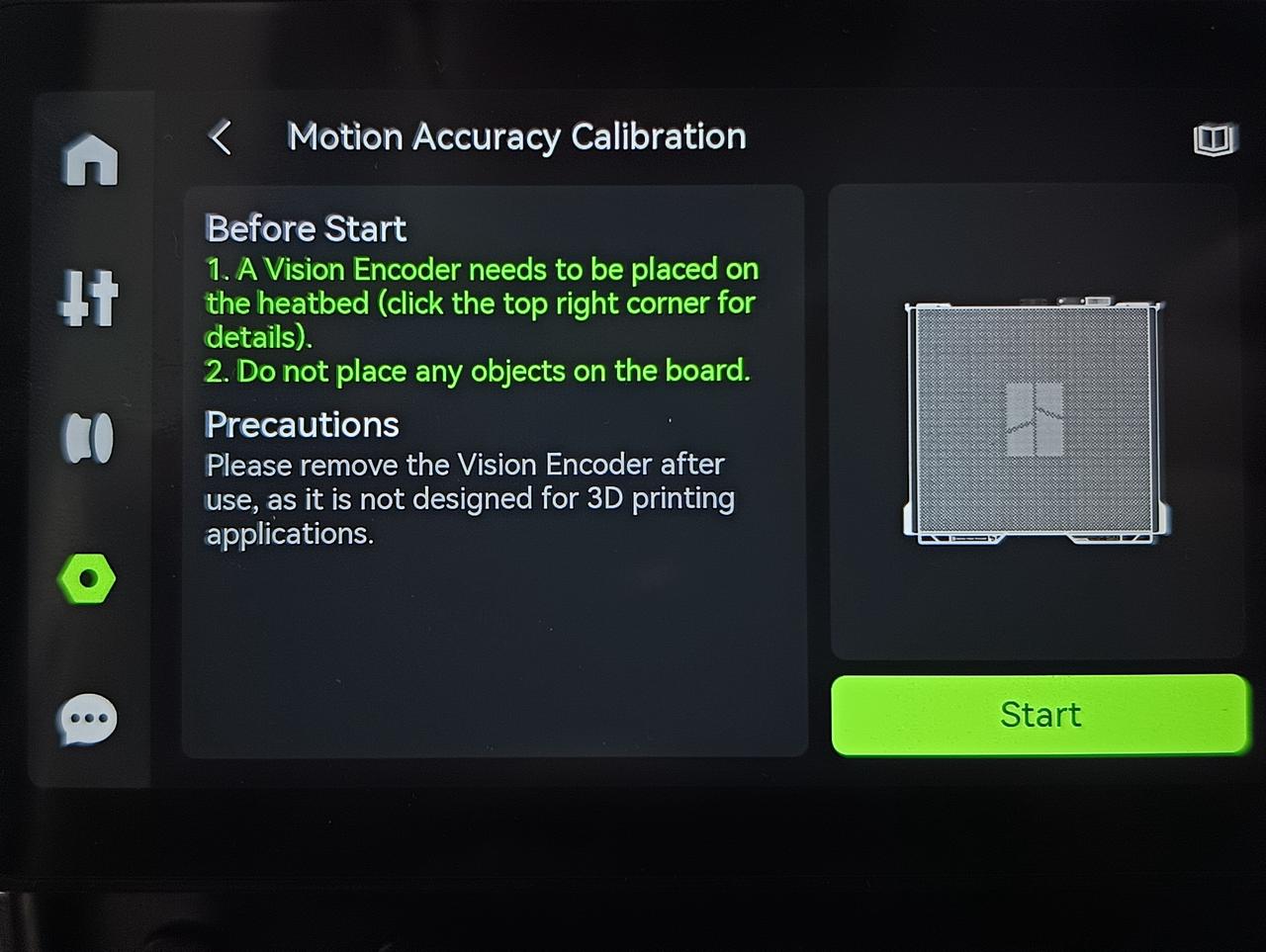

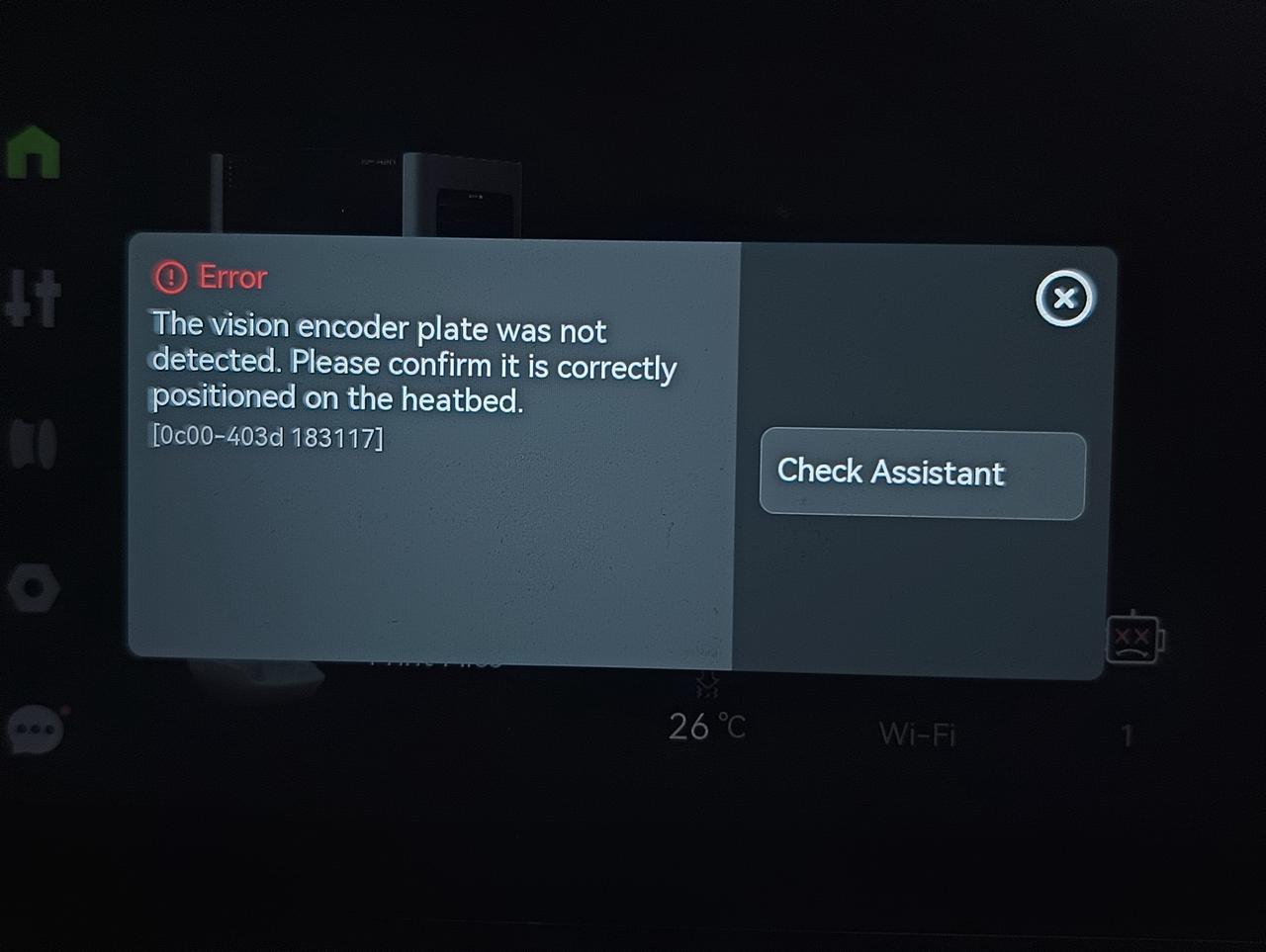

Siguiendo las instrucciones de la pantalla, sacá el build plate de la cama caliente, poné el Vision Encoder y asegurate de que no haya objetos extraños en la placa. Nota: el Vision Encoder solo se usa para esta calibración. Retirá la placa apenas termine el proceso, ya que no se puede usar para imprimir. Después de usarla, guardala bien y fijate que los patrones de los cuadraditos estén limpios y sin daños; de lo contrario, la calibración va a fallar.
Tocá en "Start" para empezar a calibrar la impresora.
Al inicio de la calibración, el
