En el procesamiento láser, es fundamental conocer el grosor del material para que la máquina pueda enfocar en un punto específico. Si no, el trabajo va a fallar porque el láser va a estar fuera de foco.
¿Por qué el procesamiento láser requiere información sobre el grosor del material?

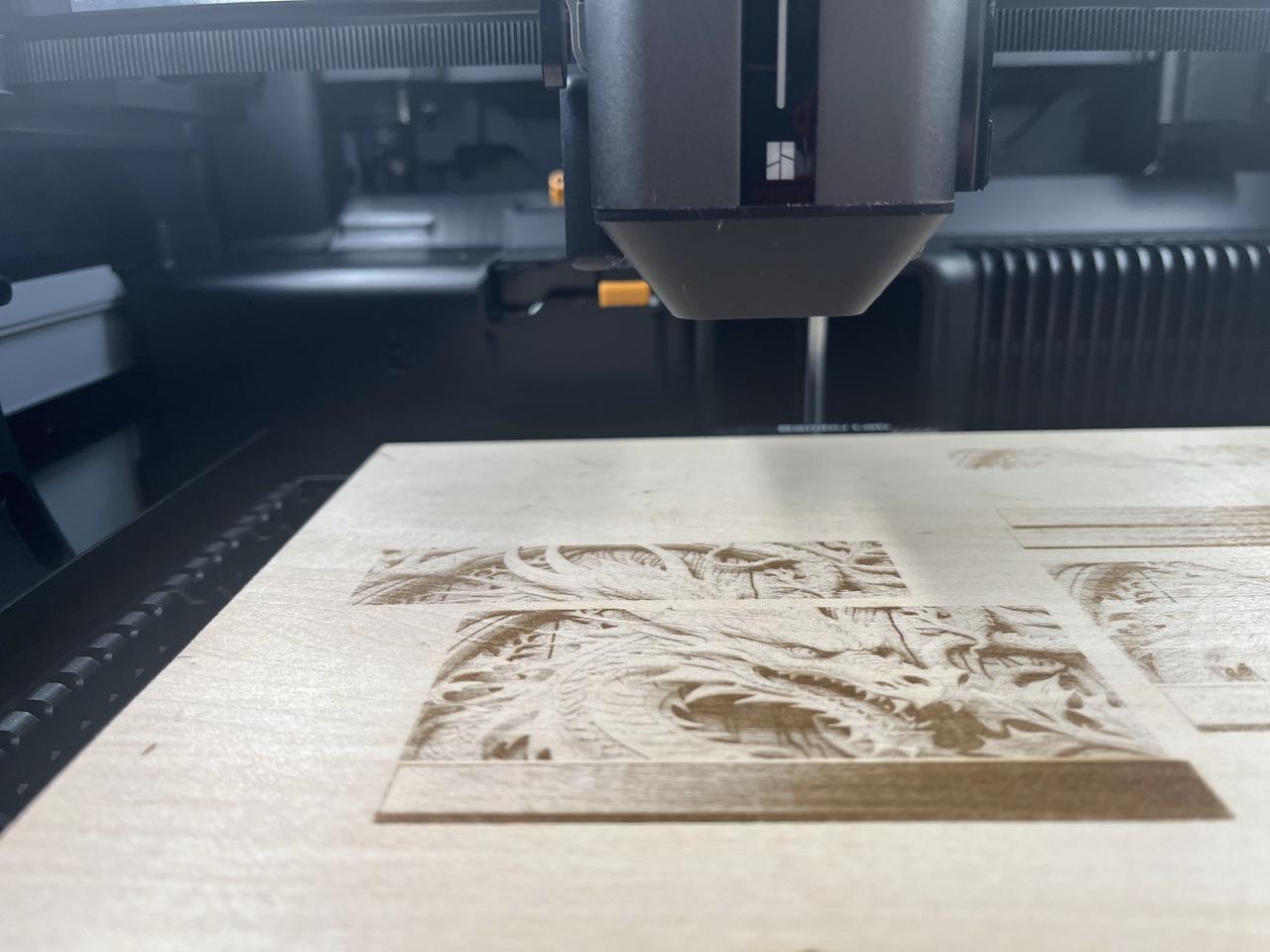

Para grabar objetos gruesos, la máquina necesita saber el grosor exacto para que el láser pueda hacer foco justo en la superficie superior del objeto; de lo contrario, la potencia no se aplicará correctamente.
¿Cómo mide la máquina el grosor del material?

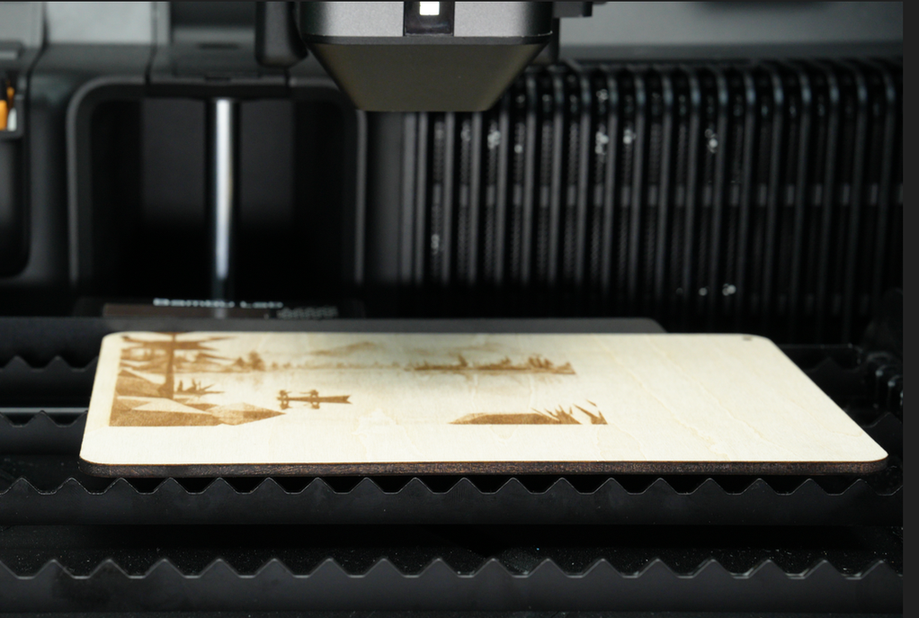

La sonda de altura láser instalada en el módulo láser es la que se encarga de esta tarea. Lo que hace es medir la distancia desde el módulo hasta la superficie del objeto. Con este dato, la máquina calcula indirectamente el "grosor" de la siguiente manera:

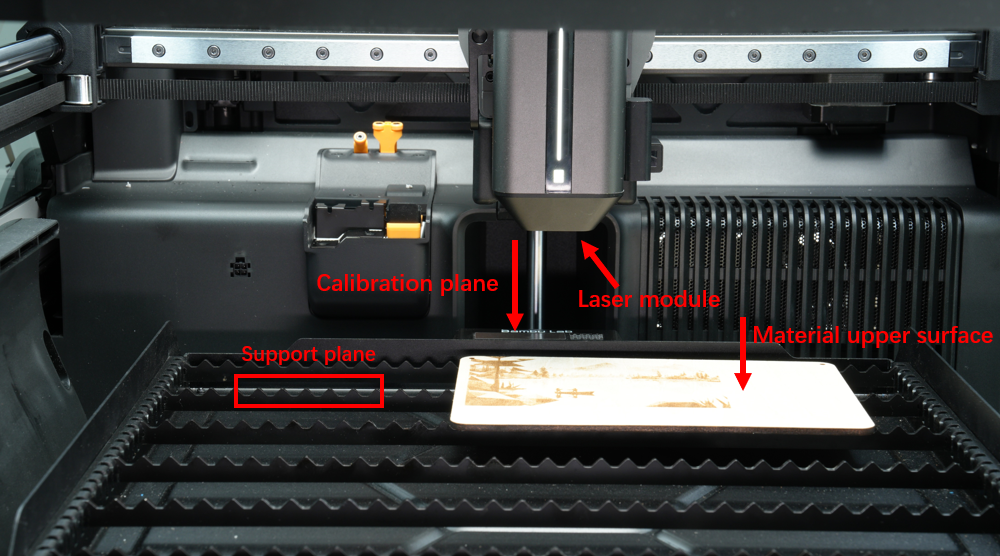

Grosor del material = distancia desde la superficie superior del material hasta la superficie de apoyo de la plataforma láser = distancia desde el módulo láser al plano de calibración de la plataforma (valor medido) + distancia desde el plano de calibración al plano de apoyo (valor teórico) - distancia desde el módulo láser a la superficie superior del material (valor medido).

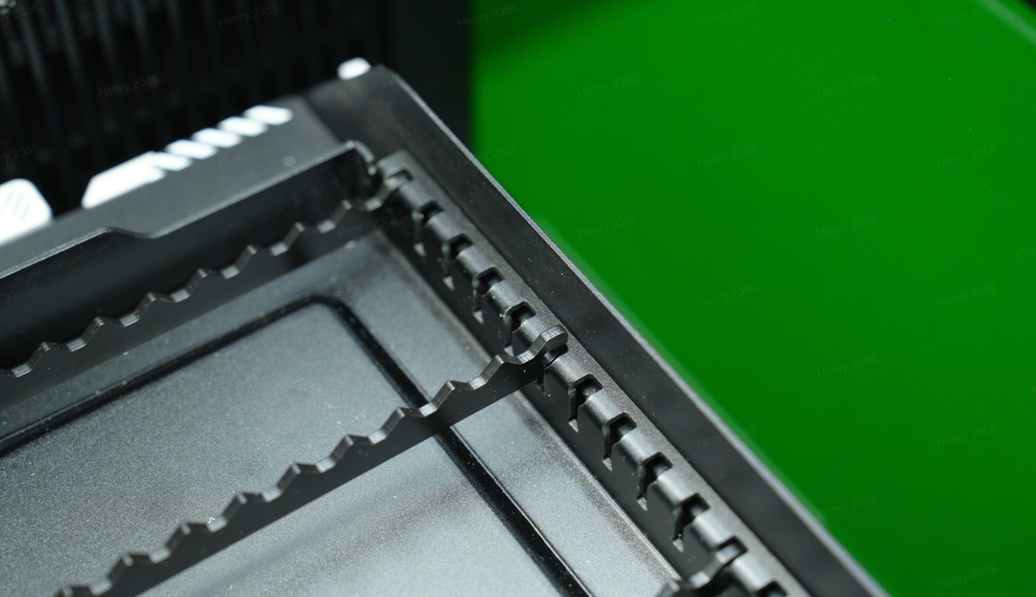

Tené en cuenta que la superficie de apoyo se refiere a la parte superior de los listones de soporte de la plataforma láser.
Se calcula así para que vos puedas enfocar el láser simplemente ingresando el grosor medido manualmente si fuera necesario. Es mucho más fácil medir el grosor con un calibre que intentar medir la distancia entre el material y el módulo láser.
¿Por qué la medición del grosor puede ser inexacta? (¿Incluso valores negativos?)
A veces, el grosor que mide la máquina puede tener diferencias con lo que medís vos a mano. Esto suele pasar por dos motivos principales:
- Errores en los valores teóricos: La distancia entre el plano de calibración y el de apoyo es teórica. Si usás una plataforma que no corresponde, si los listones no están bien calzados o si están un poco doblados, el valor va a variar.

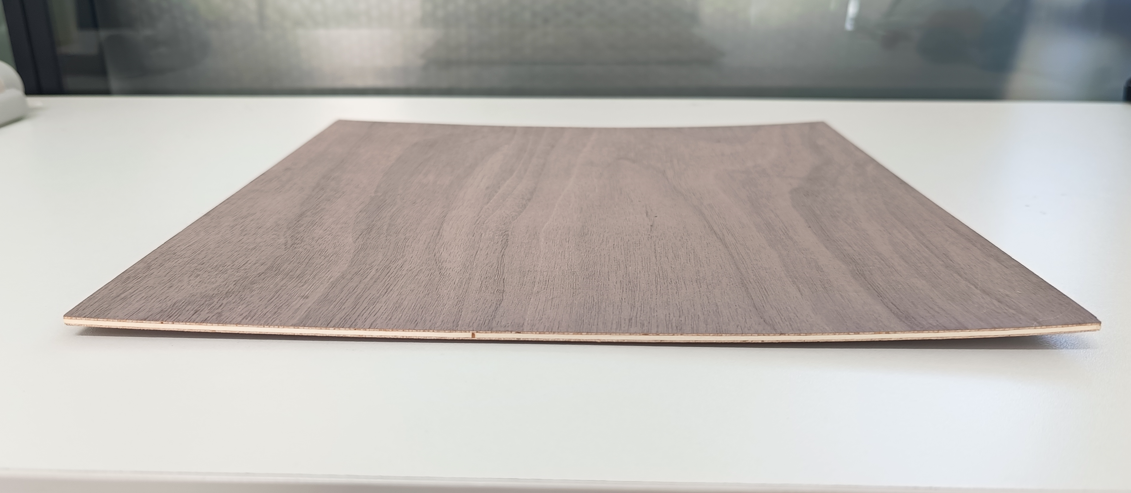

- Pandeo del material: Si el material está arqueado (warped), la distancia desde la superficie hasta el apoyo va a ser mayor que el grosor real del material.

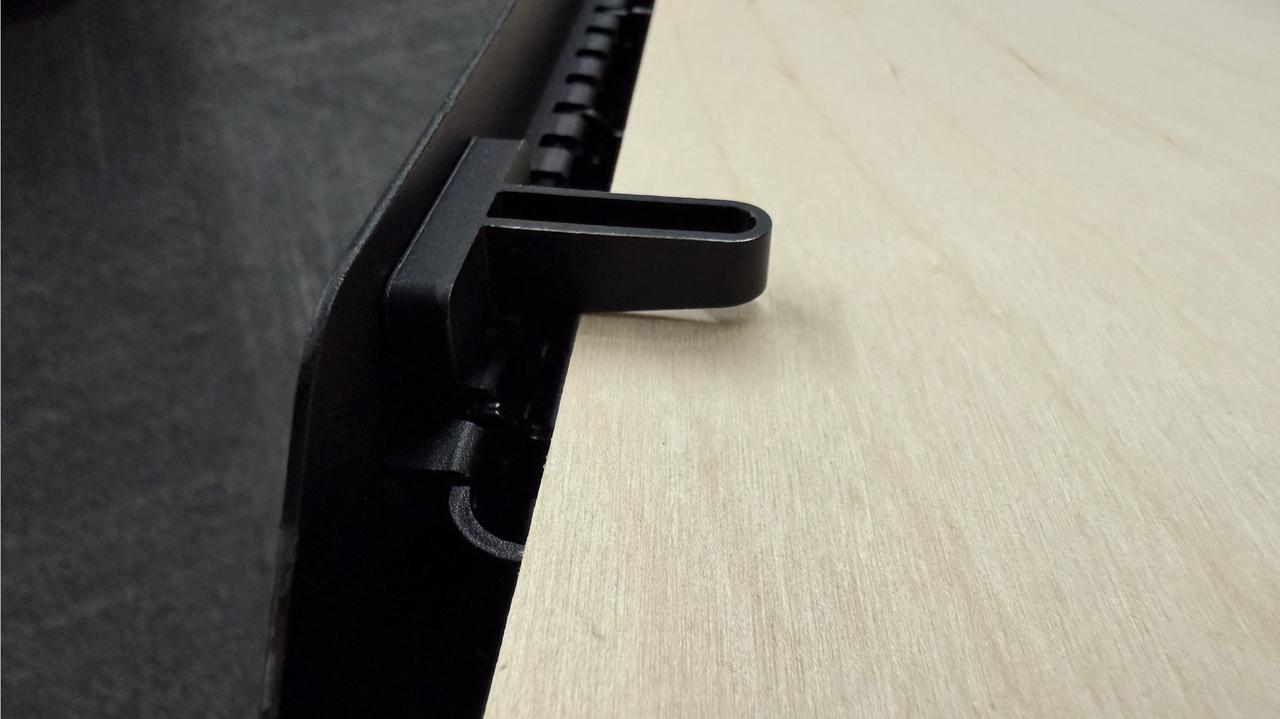

Por estos motivos, es normal que la medición automática no coincida exactamente con lo que te marca un calibre. Si tenés problemas de arqueado, te recomendamos fijarte en las guías sobre cómo aplanar el material o usar pines de sujeción.

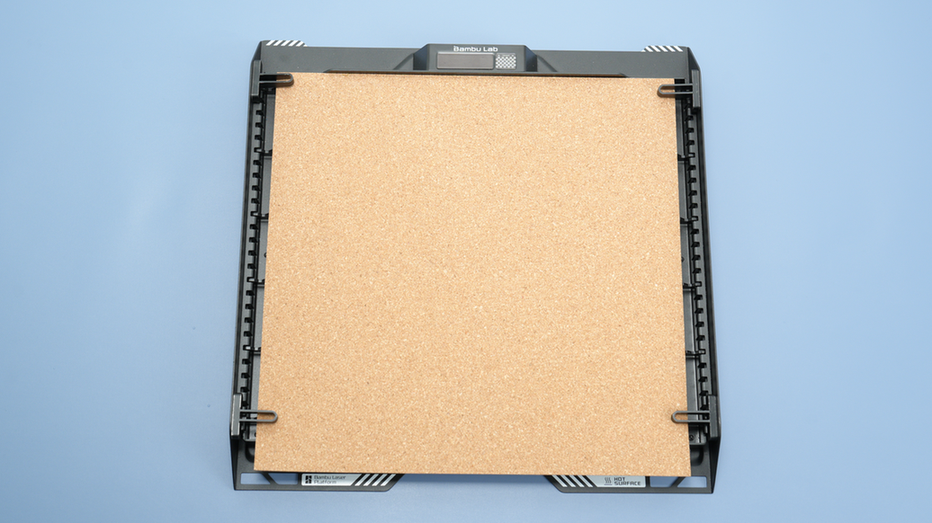

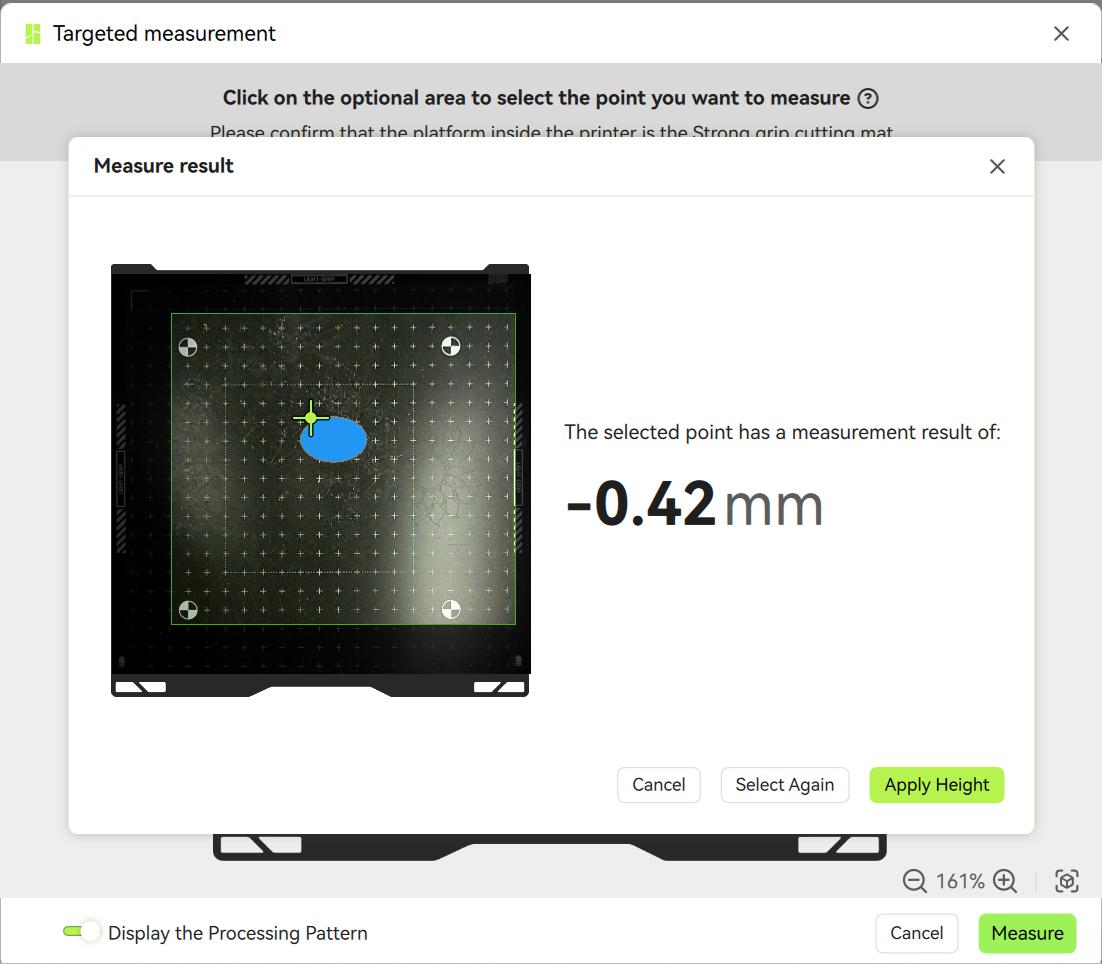

¿Valores negativos? Si ponés materiales muy finitos (como una hoja A4) o si usás una plataforma de corte en lugar de la láser, pueden aparecer valores negativos. Esto pasa por pequeñas variaciones en el firmware al hacer el homing. No te hagas drama, es totalmente normal.
¿La medición inexacta afecta el enfoque y el resultado?
No te preocupes. Aunque el "grosor" medido tenga un pequeño error, esto no afecta la precisión del enfoque en grabados de superficie. El enfoque depende de la distancia directa entre el material y el módulo, y eso la máquina lo mide de forma precisa sin importar los factores externos (aunque el valor final del grosor figure como negativo).
Pasos para la operación de medición de grosor

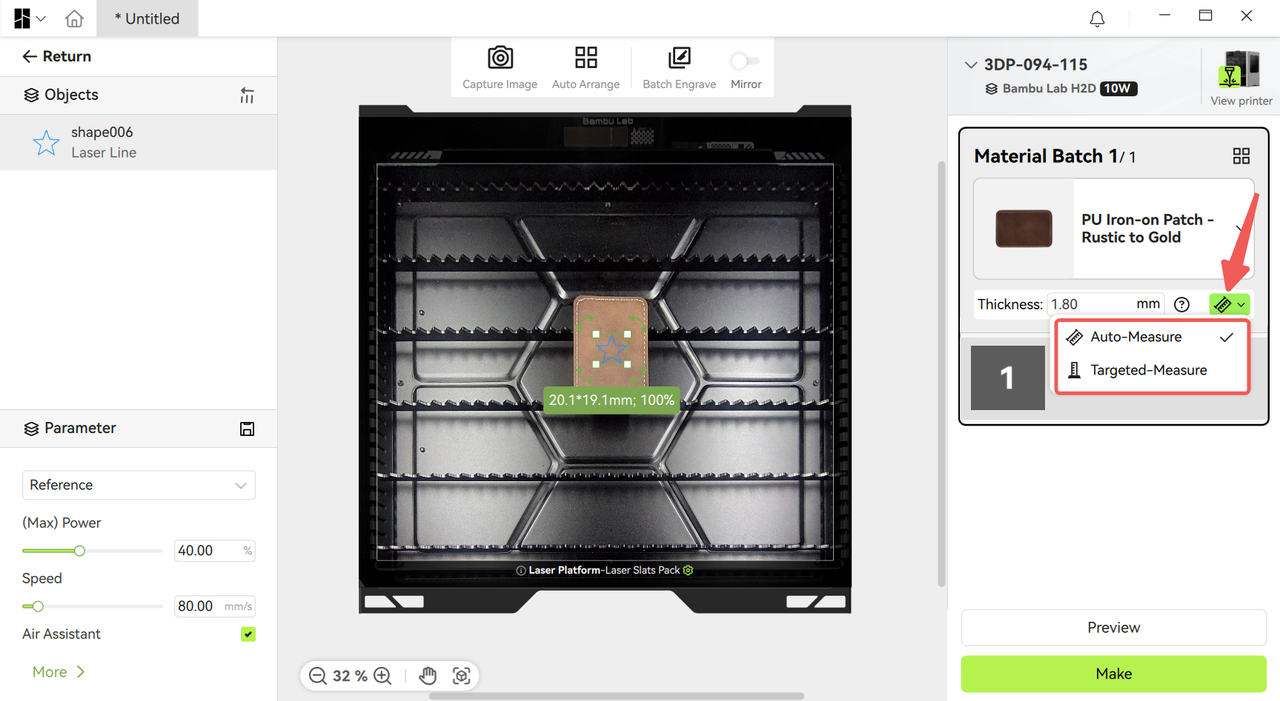

Bambu Suite te da dos opciones automáticas en la pestaña de preparación: Auto-Measure (Medición automática) y Targeted-Measure (Medición dirigida).
Auto-Measure
Hacé clic en 'Auto-Measure'. Si no capturaste una imagen de fondo todavía, la impresora va a medir en el centro del área de trabajo. Si ya tenés la imagen, el software detectará el material y medirá justo en el centro de la pieza.
Si la medición falla, fijate si el material no es demasiado chico (menos de 15mm), si es transparente (como acrílico o vidrio) o si la superficie es muy irregular. En esos casos, es mejor medir a mano.
Targeted-Measure

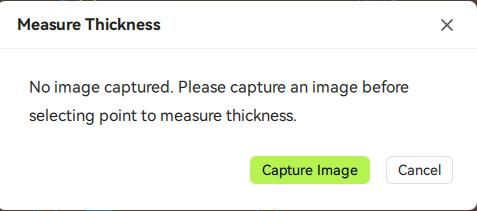

Primero capturá la imagen de fondo. Después hacé clic en "Targeted Measure" y elegí el punto exacto sobre el material donde querés que la máquina tome la medida.
Recomendaciones:
- Elegí siempre el centro del objeto para evitar errores.
- Bajá la cama caliente para que la superficie quede por debajo del cabezal antes de empezar.
- Configurá un grosor aproximado en el
software; eso ayuda a que la previsualización sea más clara y la medición más precisa. - Ojo con los puntos ciegos: el lidar del cabezal no llega a todos lados. Las zonas en X < 56 y Y < 40 son inaccesibles para la medición. Si tu material es chico, ponelo cerca del centro.
Medición manual
Si el material es muy particular y las funciones automáticas no te sirven, vas a tener que cargar el dato a mano. El proceso ideal es:
- Medí una pieza plana con la máquina usando cualquiera de los métodos automáticos.

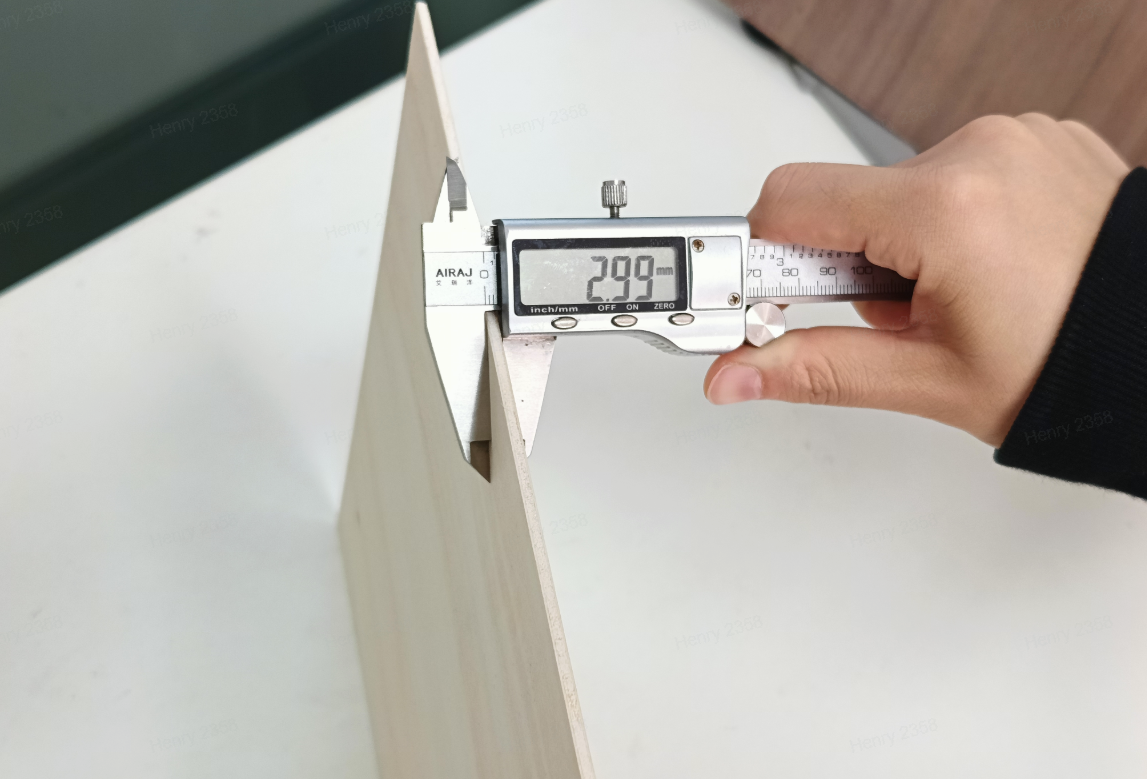

- Medí la misma pieza con un calibre manual.
- Calculá la diferencia (error ΔT):
ΔT = Medida de la máquina - Medida del calibre.
Cuando uses materiales que la máquina no pueda leer sola, medilos con el calibre, sumale o restale ese error (±ΔT) e ingresá el valor final en la columna de grosor del software antes de empezar.
Notas finales
Esperamos que esta guía te haya servido para entender mejor cómo manejar tu equipo. Si seguís con problemas, no dudes en abrir un ticket de soporte técnico. ¡Gracias por el apoyo!
