Si la pantalla de tu X1 prende pero el táctil no te da bola, esta guía te va a ayudar a encontrar dónde está el problema. Vamos a ir paso a paso, desde lo más simple como un cable flojo hasta el reemplazo de piezas si hace falta para que vuelvas a imprimir tranquilo.
Síntoma
Prendés la impresora, la pantalla se ilumina y muestra todo normalmente, pero la función táctil falla o no se puede controlar.
Causas y Soluciones
- 1. La pantalla no está bien conectada y hay que volver a conectarla.
- 2. El cable flex que une la placa AP con la pantalla está dañado y hay que cambiarlo.
- 3. La placa AP está dañada y requiere un reemplazo de la placa AP.
- 4. El conector FPC en la placa AP no hace buen contacto y hay que reconectarlo.
- 5. El cable interno de la pantalla está mal conectado; hay que desarmar el display y reconectarlo.
- 6. La pantalla está dañada y hay que cambiarla.
Aviso de seguridad y estado de la máquina antes de arrancar
Cuando desconectes cables en la impresora, la máquina no debe estar enchufada a la corriente bajo ninguna circunstancia.
Herramientas necesarias
- Llave hex H2.0/H1.5
- Pinzas
Guía de operación
Paso 1 - Revisá el estado de conexión de la pantalla, reinstalá la pantalla
Pasos: Fijate en la guía de reemplazo de la pantalla LCD de alta resolución para ver cómo sacarla y ponerla. Revisá el estado de la conexión y la apariencia del FPC; después de confirmar que no hay nada raro, volvé a conectar la pantalla y prendela para ver si se arregló. Si el problema sigue, pasá al siguiente paso para revisar la placa AP.
Precauciones:
- Apagá la impresora.

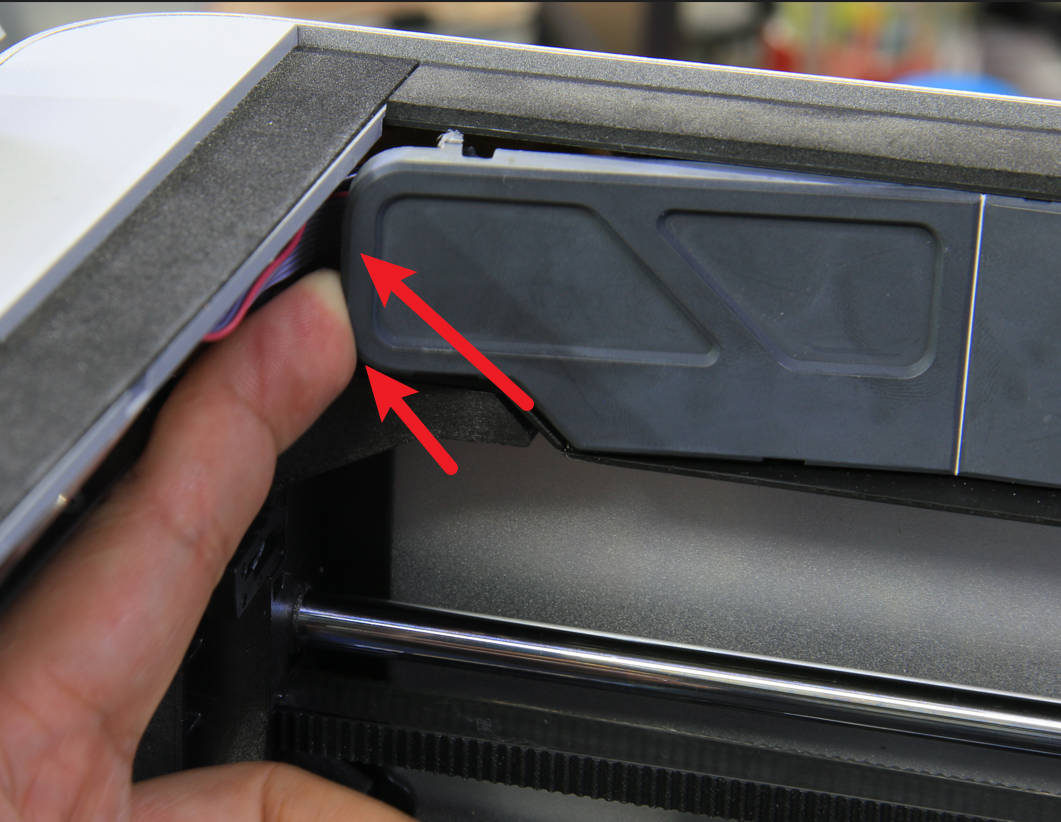

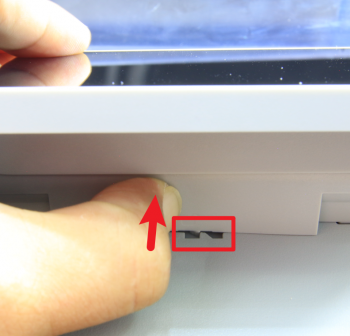

- Cuando saques la pantalla, asegurate de destrabarla correctamente primero.
- Antes de reinstalar, fijate si la interfaz y los pines están bien y si el cable FPC no está dañado. Si el cable está roto, vas a tener que cambiarlo siguiendo la guía correspondiente para el cable FPC desde la placa AP al LCD.
Paso 2 - Revisá los componentes asociados de la placa AP

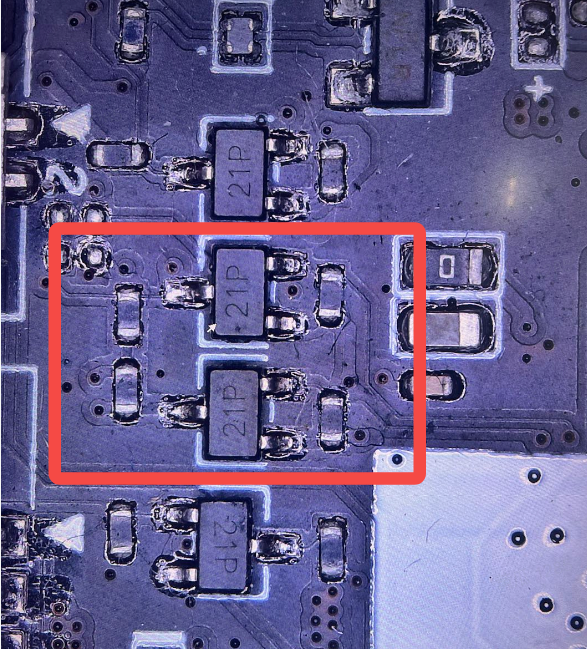

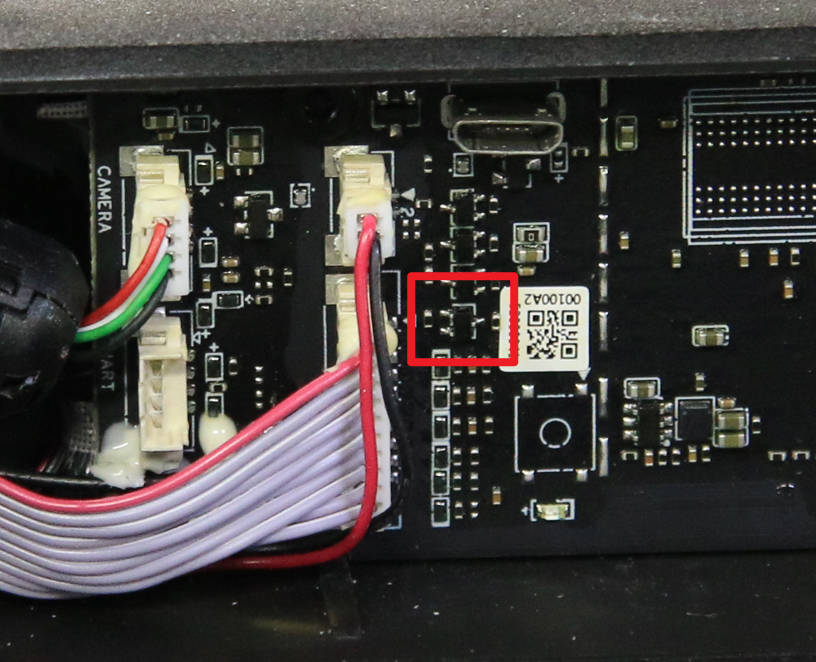

Abrí la tapa de la placa AP, buscá los componentes que se muestran en la imagen de abajo y confirmá que lo que está en el recuadro rojo no se haya caído, esté flojo o quemado. Si está todo en orden, pasá al siguiente paso para ver el estado del conector FPC del lado de la placa AP. Si ves algo raro, vas a tener que cambiar la placa AP.
Paso 3 - Revisá el estado del conector FPC en el lado AP

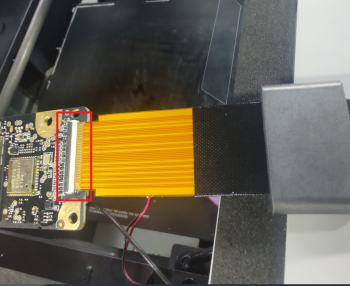

Si los dos pasos anteriores no sirvieron, apagá la impresora y fijate en la guía de reemplazo de la placa AP para chequear la conexión del FPC del display. Si ves que está torcido o flojo, reconectalo.
Nota: El FPC está reforzado con pegamento UV. Si tenés que reconectar el cable, te conviene usar un secador de pelo para calentar el pegamento antes de sacarlo.
Después de reconectar, podés prender la impresora directamente sin poner los tornillos de la placa AP para ver si se solucionó. Si no ves nada raro o si reconectarlo no arregló el problema, pasá al siguiente paso para desarmar el display.
Paso 4 - Desarmá el display y reinstalá el cable interno

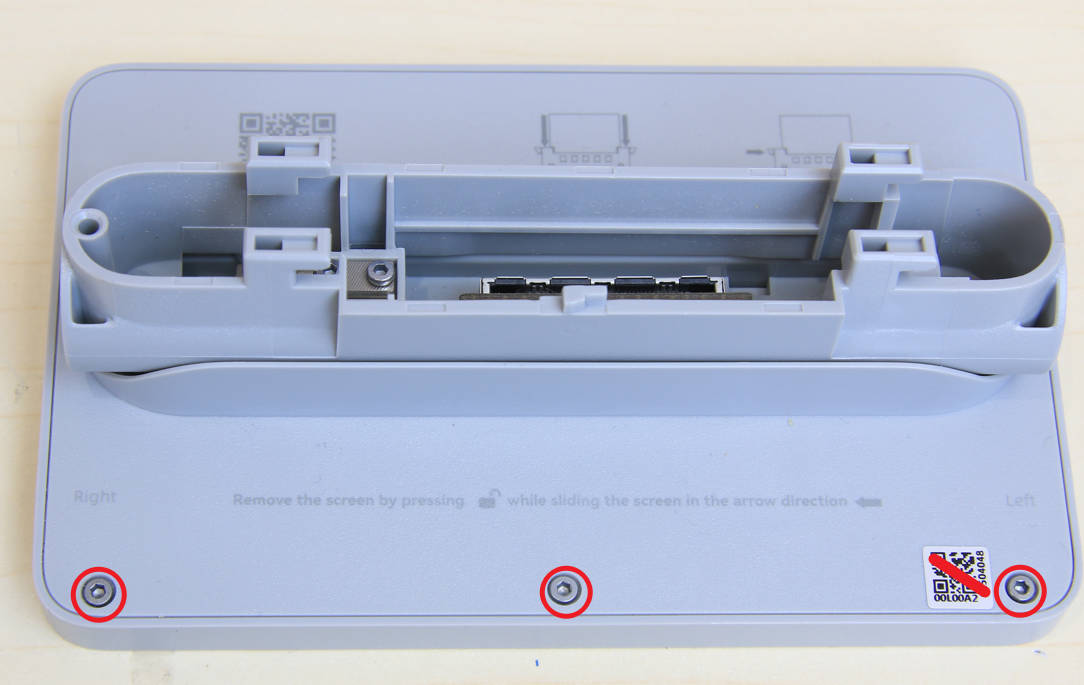

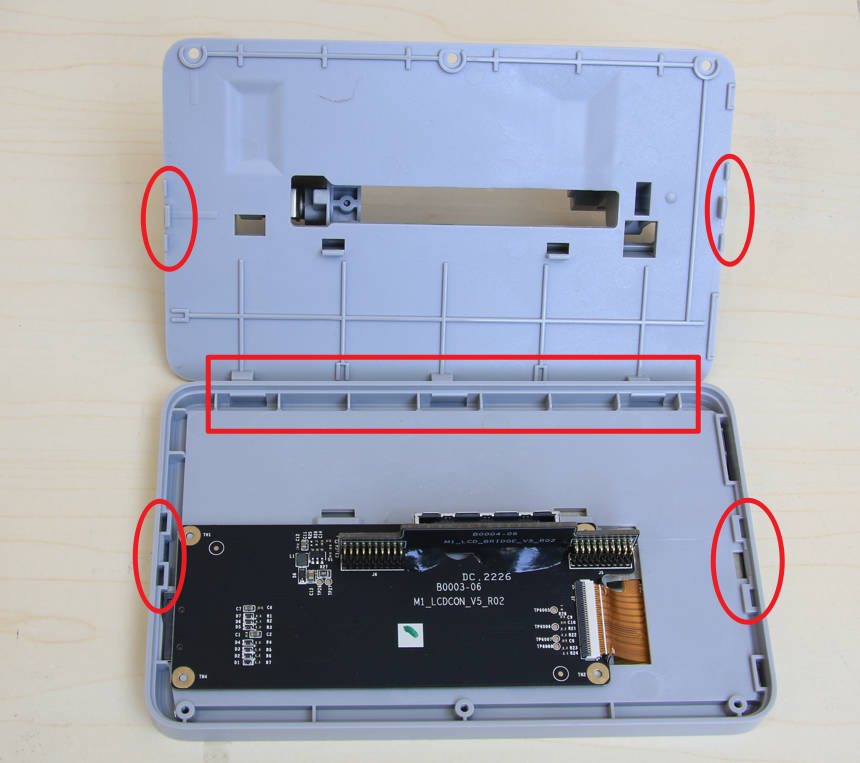

Sacá los 3 tornillos de la tapa trasera del display y sacala. Ojo que hay unas trabas internas que vas a tener que palanquear para abrir la tapa durante el desarmado.

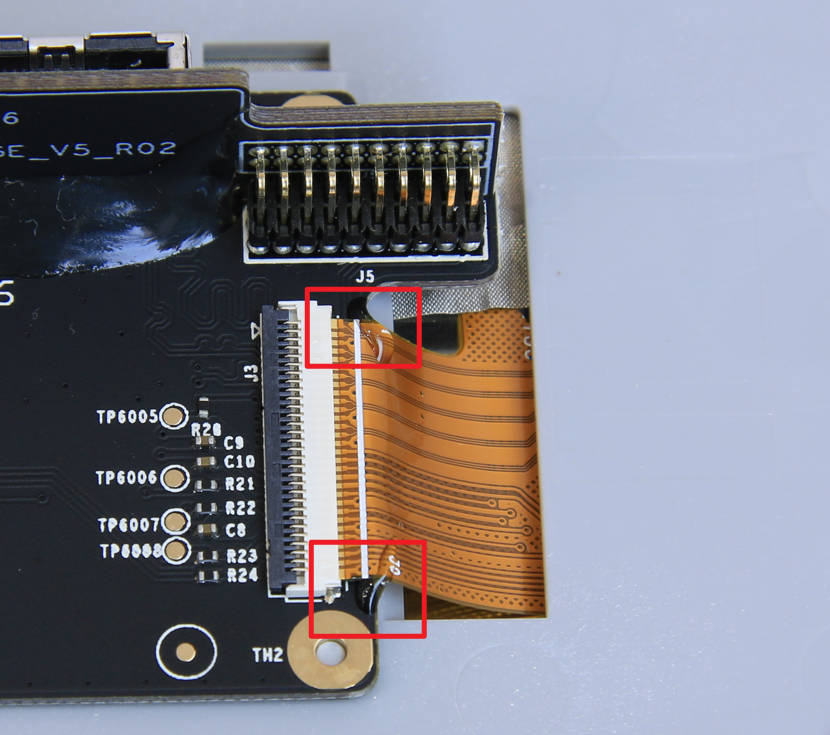

Abrí la traba del conector, sacá el pegamento UV y tirá del cable flexible. (Podés intentar sacar el pegamento después de darle con el secador de pelo, pero no te recomiendo usar una pistola de calor porque la temperatura alta puede dañar el conector).

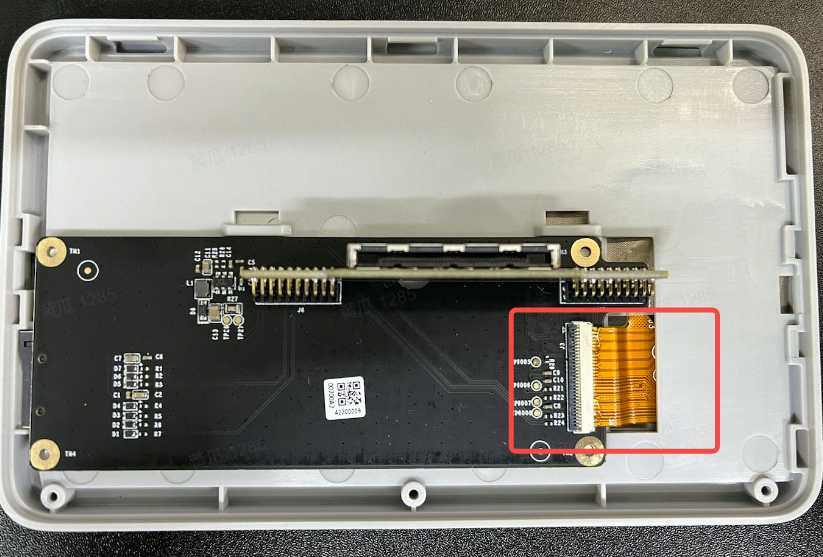

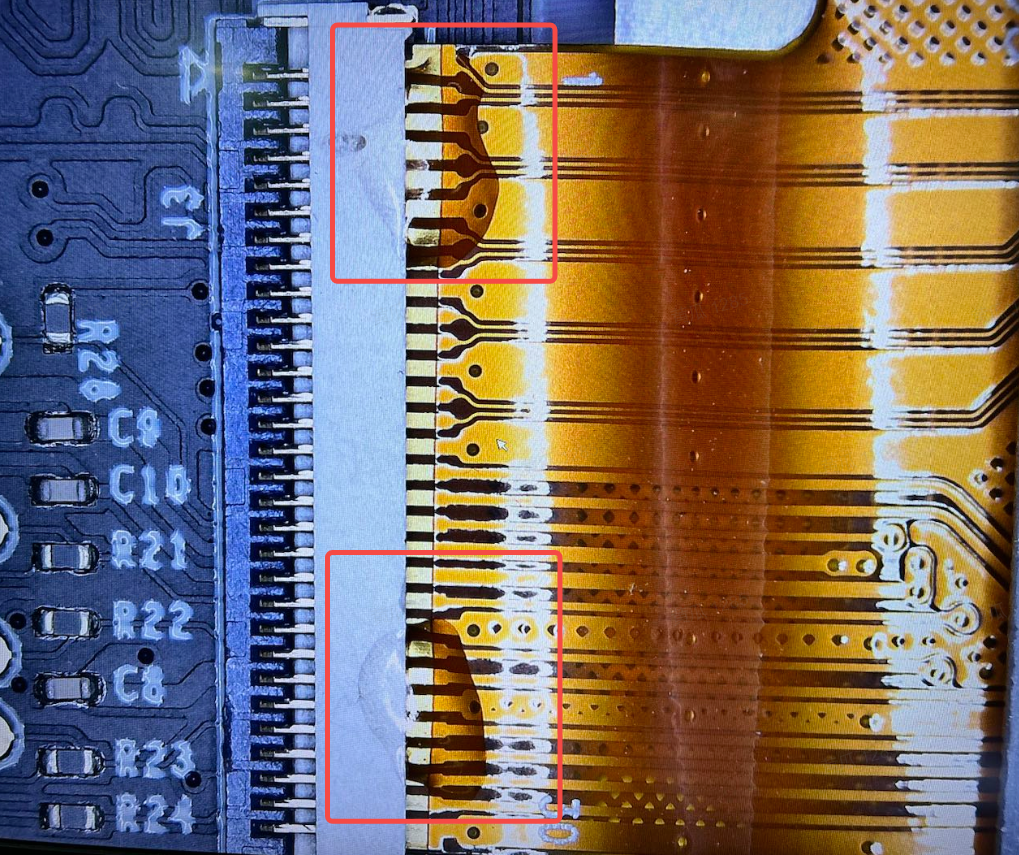

A veces, por culpa del pegamento UV, el cable puede hacer falso contacto y el táctil deja de andar o se vuelve loco. Limpiá los restos de pegamento en el cable, volvé a conectarlo, armá el display y prendé la impresora para confirmar si volvió a la normalidad. En los modelos más nuevos ya cambiamos la posición del pegamento, como se ve en la imagen.
Paso 5 - Cambiá la pantalla
Si los pasos anteriores no solucionaron el problema, te va a tocar reemplazar la pantalla LCD de alta resolución por una nueva.
