En este artículo te explicamos los pasos a seguir para solucionar el problema cuando la base calefactable de tu impresora no levanta temperatura. Vas a encontrar las causas más comunes y guías detalladas para revisar las conexiones y los componentes internos de forma segura. Seguí estas instrucciones para identificar si se trata de un cable flojo o si necesitás contactar al soporte técnico para pedir un repuesto.
Síntoma:
Durante la preparación para la impresión, la temperatura de la base calefactable no sube, o directamente no calienta después de haber configurado la temperatura deseada.
Causas y Soluciones
Las principales causas por las que la base no calienta son las siguientes:
- Conexiones de cables deficientes: Incluye el cable de alimentación, el cable que une la MC board con la base y el cable del NTC. Vas a tener que revisar esto vos mismo para solucionarlo.
- Cable dañado: El cable de conexión de la MC board a la base puede estar cortado por dentro de la funda protectora. En este caso, vas a necesitar contactar al equipo de soporte para pedir un repuesto.
- Componentes internos quemados: Si los componentes internos de la base fallaron, vas a tener que cambiarla entera. Contactate con el servicio técnico para coordinar el reemplazo.
- Falla en la placa AC: Si la placa de corriente alterna está fallando y tiene problemas con la salida de voltaje, vas a necesitar un repuesto de la misma.
Aviso de seguridad y estado de la máquina antes de arrancar
- Peligro: La base se calienta directamente con la corriente de red y hay riesgo de alta tensión. Es fundamental asegurarse de realizar todo el diagnóstico con la impresora desenchufada.
- Mientras la impresora todavía esté encendida, poné la base a una altura media desde la pantalla LCD.
Herramientas necesarias
- Llaves Allen H1.5 y H2.0
- Pinzas (bruselas)
- Secador de pelo

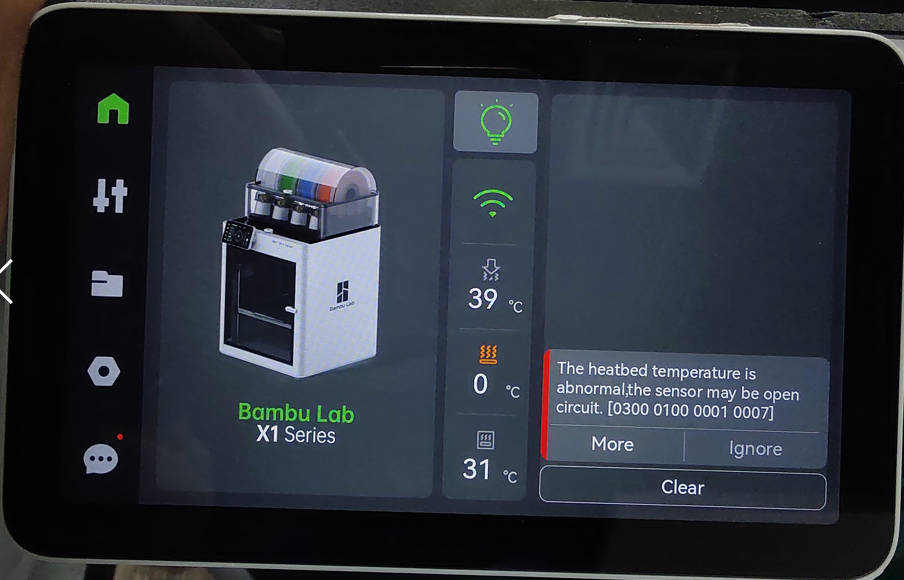

Escenario uno: La temperatura de la base figura en 0
Esta situación suele ocurrir cuando el sistema no recibe información de temperatura desde la base calefactable.
Sugerencias de diagnóstico
- Fijate cómo está la conexión del cable que une la base con la MC board.
- Revisá el estado de la conexión del NTC de la base.
Nota: Los conectores de estos dos cables están fijados con silicona blanca. Si no ves que estén torcidos o con algún pin salido, simplemente presionalos de nuevo. Si necesitás desconectarlos, podés usar un secador de pelo para ablandar la silicona y así retirarla o soltar los cables con más facilidad.
Guías de operación (desarmado e inspección)
Paso 1 - Sacá los tornillos de la tapa trasera

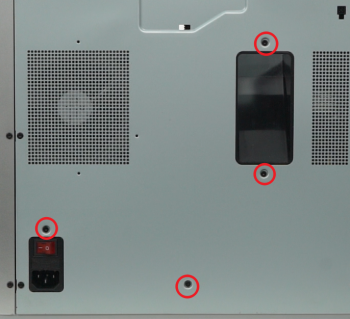

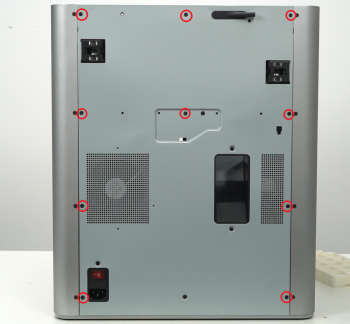

NOTA: Vas a manipular muchos tornillos en este proceso. Etiquetalos y agrupalos por separado para no marearte después. Retirá los 10 tornillos y los 4 tornillos de la tapa trasera que se ven en la imagen. Hay 2 tipos de tornillos, así que mantenelos separados y acordate bien dónde va cada uno.
Paso 2 - Retirá la tapa trasera

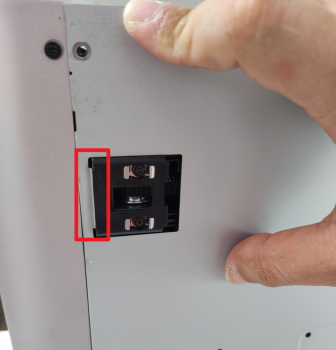

Sacá la tapa trasera destrabando primero el puerto de tensión de la correa del lado izquierdo y después el del derecho para evitar que se trabe.
Paso 3 - Sacá la rampa de purga

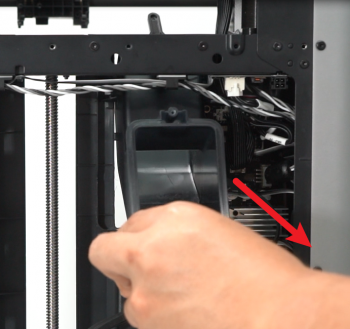

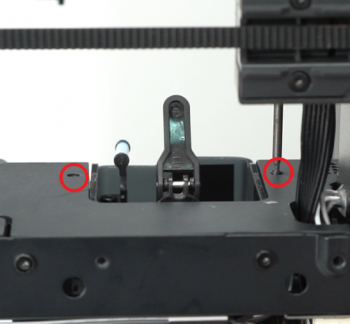

Retirá los 2 tornillos y sacá la rampa de purga.
Paso 4 - Revisá el conector en la MC board

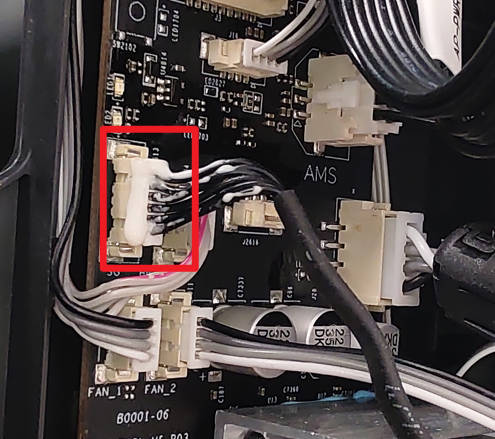

Fijate el estado del cable de conexión en la MC board y confirmá que no esté flojo ni tenga ningún pin salido. Después de verificarlo, podés volver a enchufar la impresora y prenderla para ver si la temperatura ya no marca 0. Si el problema sigue, vas a tener que revisar la conexión del lado de la base.
Paso 5 - Sacá las tuercas de pretensión de la base

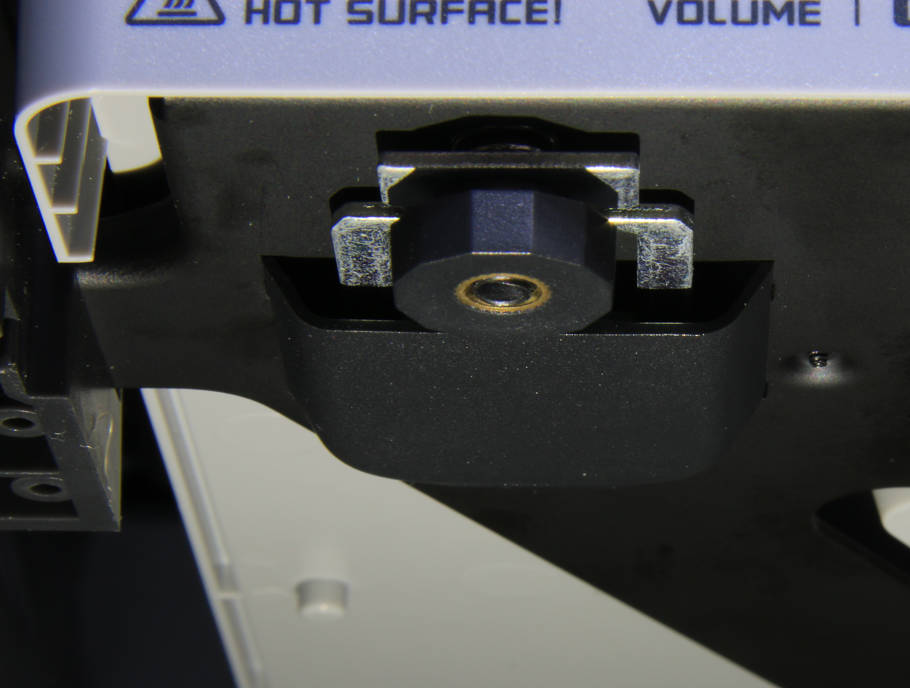

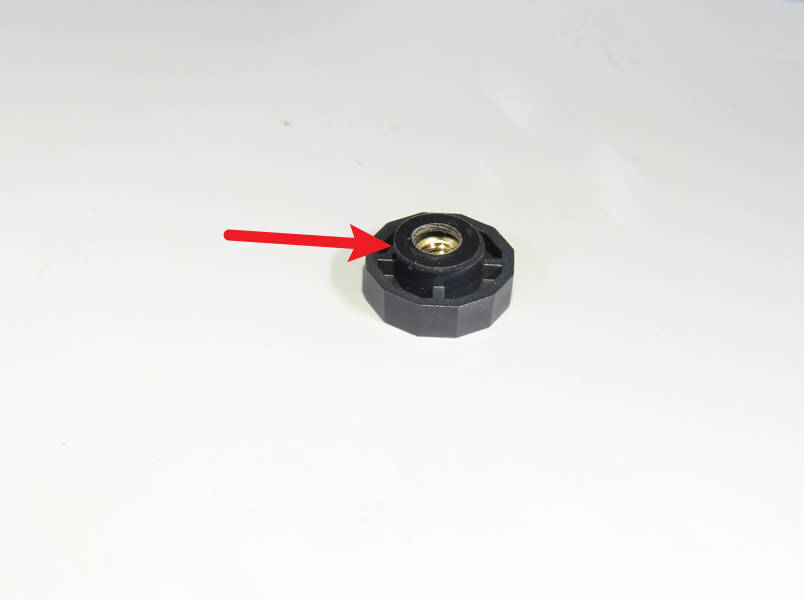

Desatornillá las 3 tuercas de pretensión para liberar la base del soporte metálico. Tené en cuenta que hay un anillo de goma arriba de cada tuerca.
Paso 6 - Abrí la base

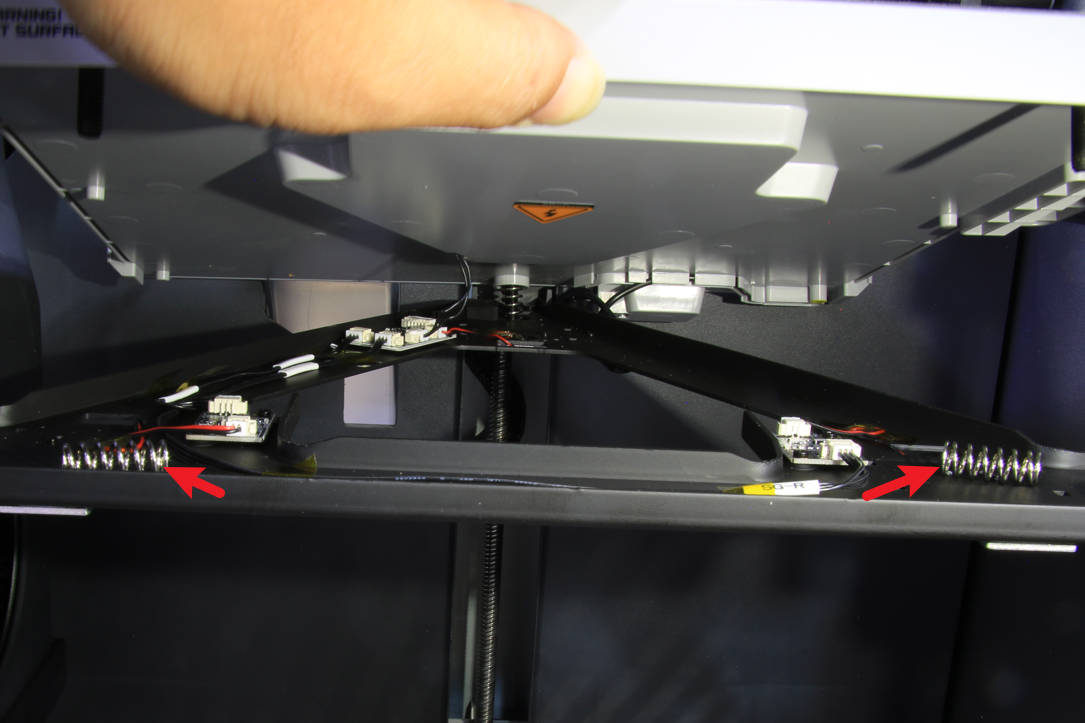

Levantá la base con mucho cuidado por los cables que tiene adentro y retirá los resortes de pretensión que quedaron sueltos.
Paso 7 - Revisá el estado de las conexiones

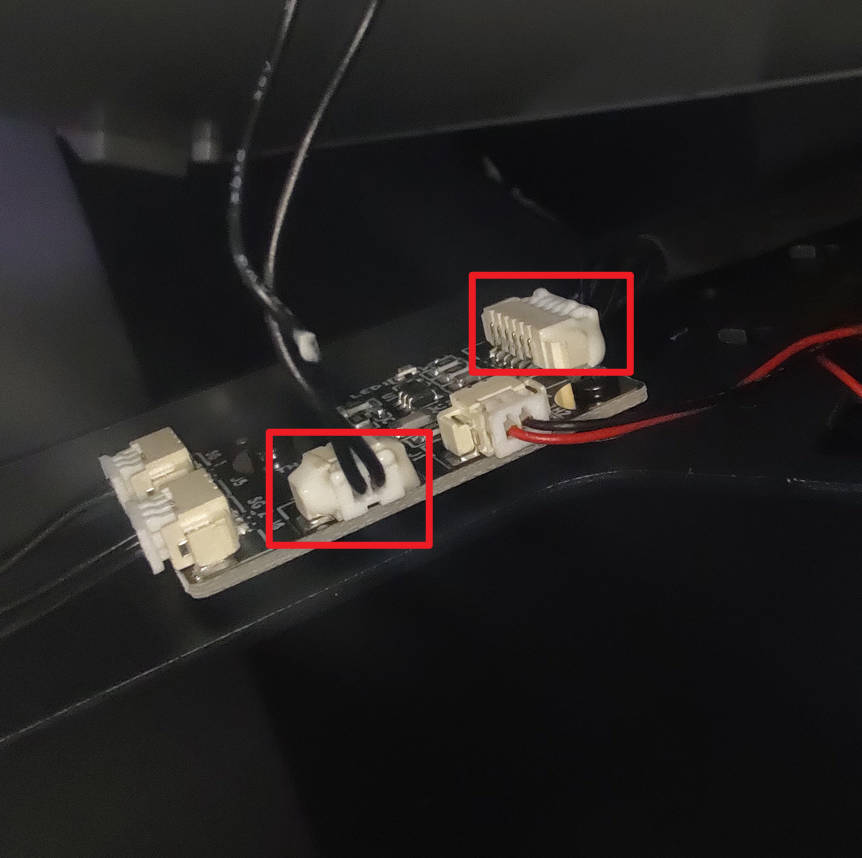

En este paso podés chequear tanto la conexión de la base a la MC board como el cable del NTC al mismo tiempo. El conector de 2 pines es el del NTC. Es necesario verificar si los conectores o los cables están flojos. Después de comprobar que esté todo bien (o de reconectarlos), probá prender la impresora otra vez para ver si la temperatura ya no figura en 0; si la falla persiste, vas a tener que contactar al servicio técnico.
Guía de armado
Paso 1 - Instalá la tapa protectora del módulo de potencia
Colocá la tapa protectora y asegurale los 6 tornillos.
Paso 2 - Instalá la rampa de purga
Poné la rampa de purga, prestándole atención a las hebillas de ambos lados, y usá los 2 tornillos para fijarla.
Paso 3 - Instalá la tapa trasera

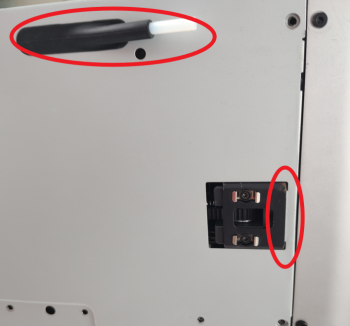

Pasá el bowden tube por su soporte e instalá primero el lado derecho del tensor de correa y luego el izquierdo para cerrar la tapa.
Paso 4 - Poné los 10 + 4 tornillos
Volvé a colocar todos los tornillos de la tapa trasera.
Escenario dos: La temperatura de la base no es 0
En este caso, lo más probable es que la alimentación eléctrica de la base sea anormal, lo que impide que caliente.
Sugerencias de diagnóstico
- Revisá el estado del cable de alimentación de la base.
- Chequeá la salida de la placa AC (Ojo: esto es alta tensión y se requieren conocimientos básicos de electricidad).
Guías de operación (desarmado e inspección)
Paso 1 - Sacá los tornillos de la tapa trasera
NOTA: Igual que antes, etiquetá y separá bien los tornillos. Sacá los 10 tornillos y los 4 tornillos de la tapa trasera.
Paso 2 - Retirá la tapa trasera
Sacá la tapa trasera destrabando primero el tensor de correa izquierdo y después el derecho.
Paso 3 - Sacá la rampa de purga
Retirá los 2 tornillos y sacá la rampa de purga.
Notas finales
TAGS: base calefactable
ÚLTIMA EDICIÓN POR: Sylvia - 06/04/2025
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
