Si notás que el eje Z de tu impresora hace ruidos extraños o que la cama no queda nivelada, es muy probable que alguna polea se haya aflojado o que los deslizadores se hayan desincronizado. En esta guía te mostramos cómo ajustar las varillas roscadas (lead screw) y volver a alinear los componentes para que tu máquina imprima perfecto.
Síntomas
- Movimiento excesivo del

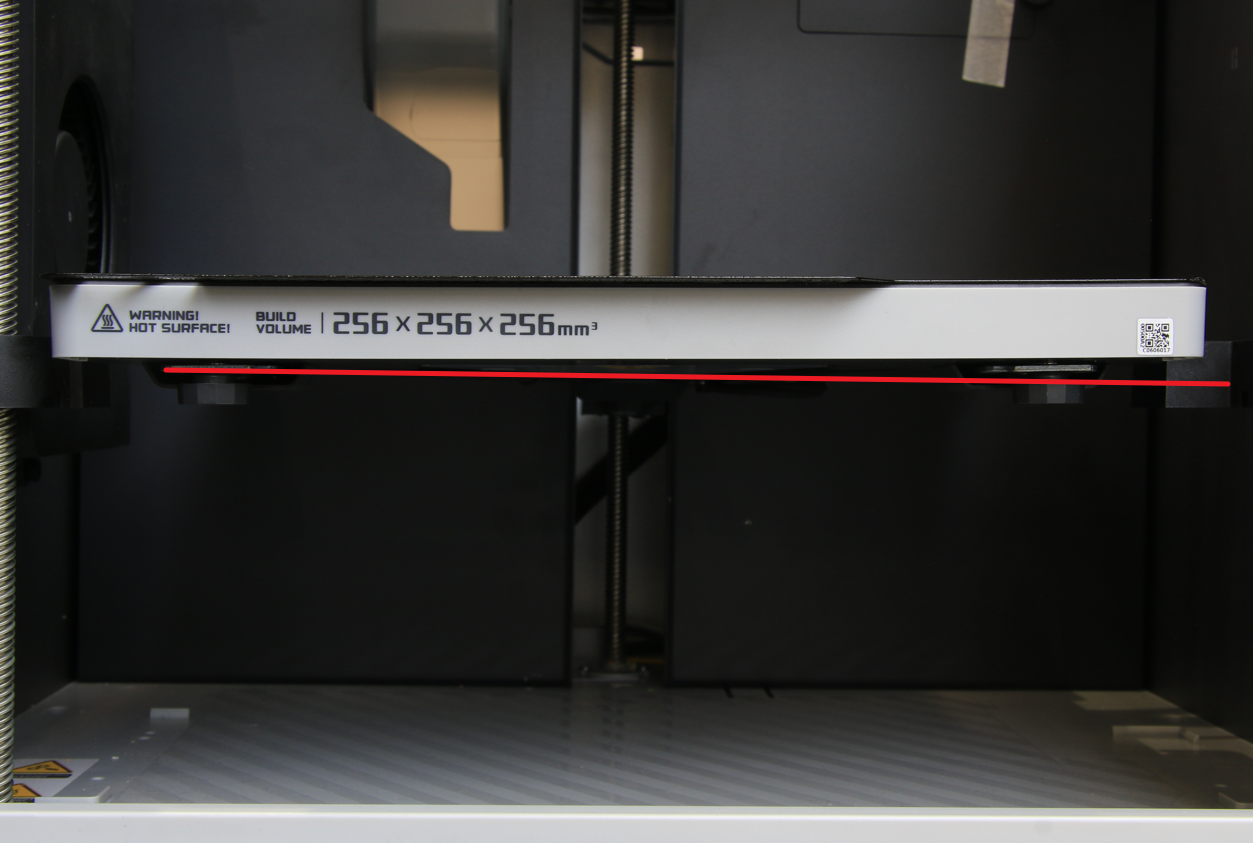

lead screwen la dirección Z. - Desviación en la altura de los tres deslizadores (sliders) del eje Z, lo que puede causar que la heatbed falle al hacer el homing.
Causas y Soluciones
- La polea de sincronización del eje Z está floja y necesita ser ajustada nuevamente.
- Durante el movimiento del eje Z, fuerzas externas o suciedad interfirieron, causando que la correa de Z patine y los tres sliders se desincronicen. En este caso, es necesario volver a ajustar la consistencia de los deslizadores.
Herramientas y materiales necesarios
- Llave hex H1.5 / 2.0.
- Espátula o alicate de corte.
- Martillo.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del toolhead. Dejar la impresora prendida durante estas tareas puede causar un cortocircuito, provocando daños electrónicos adicionales y riesgos de seguridad.
Cuando hagas mantenimiento o busques fallas, es posible que tengas que desarmar algunas partes, como el hotend. Esto puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con partes metálicas mientras la impresora está encendida. Por eso, apagá siempre la máquina y desconectala de la corriente.
Operación (1): Reparación del lead screw flojo
¡Importante! Antes de empezar, fijate que la heatbed esté bajada hasta la posición más profunda de la impresora.

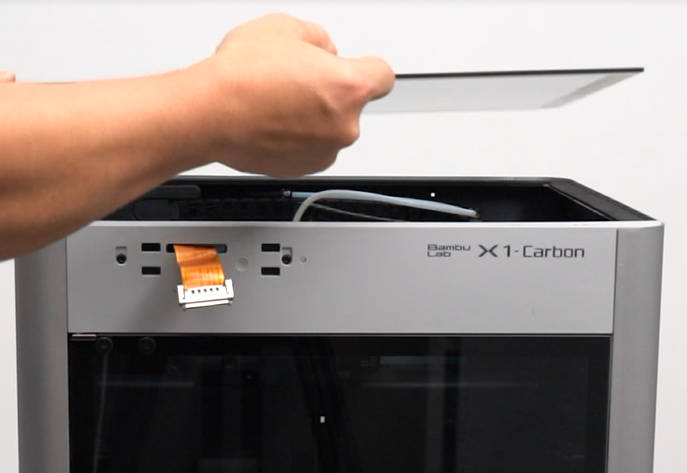

Paso 1: Sacá la tapa de vidrio y la pantalla
Desconectá el cable de alimentación, retirá la tapa de vidrio y la pantalla.
Paso 2: Poné la impresora patas arriba

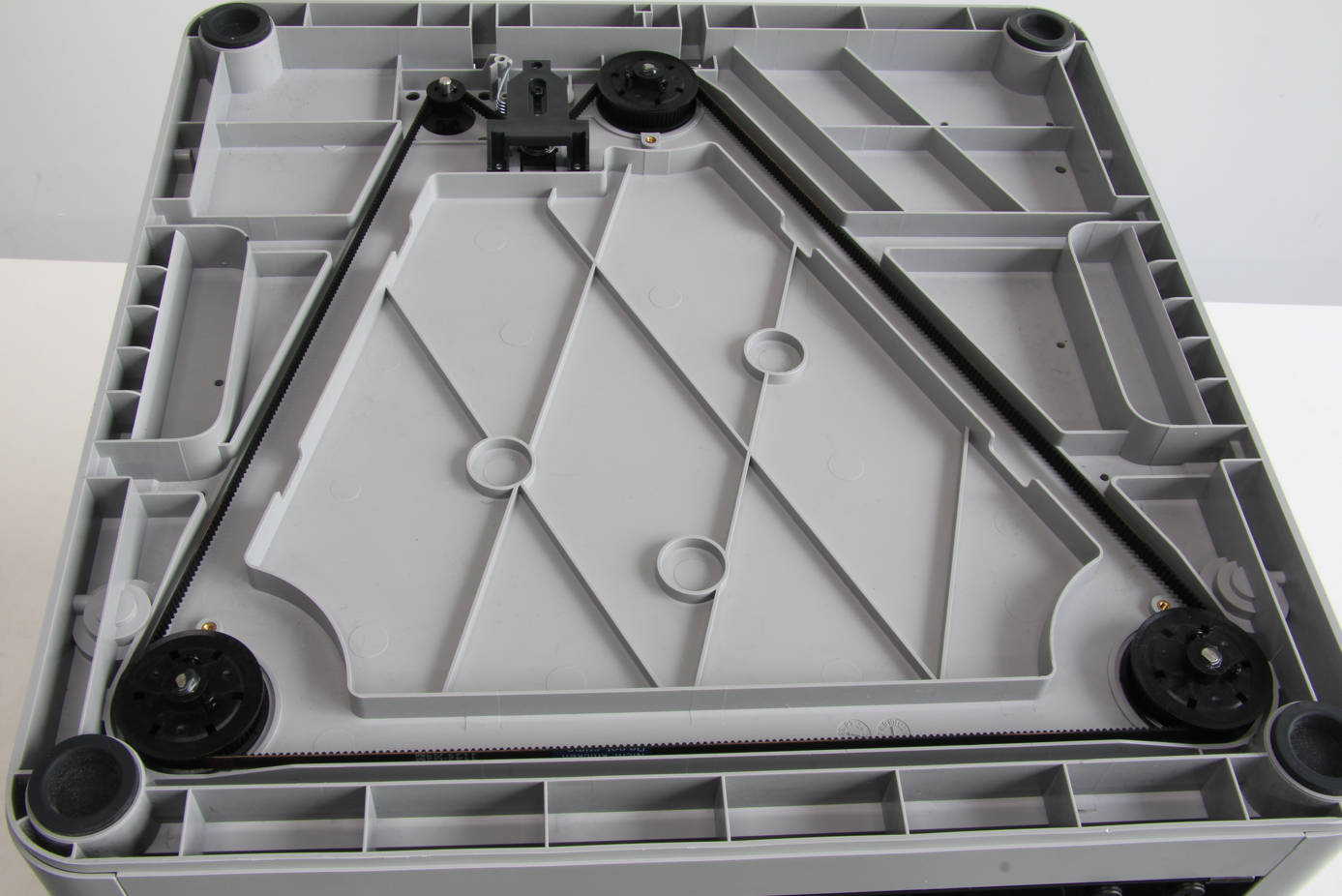

Girá la impresora con cuidado para que quede invertida y puedas ver la polea de sincronización inferior.
Paso 3: Destrabá la polea del eje Z

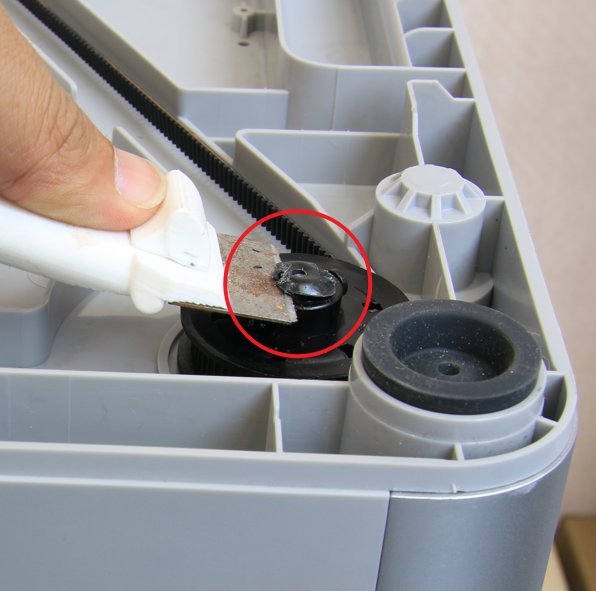

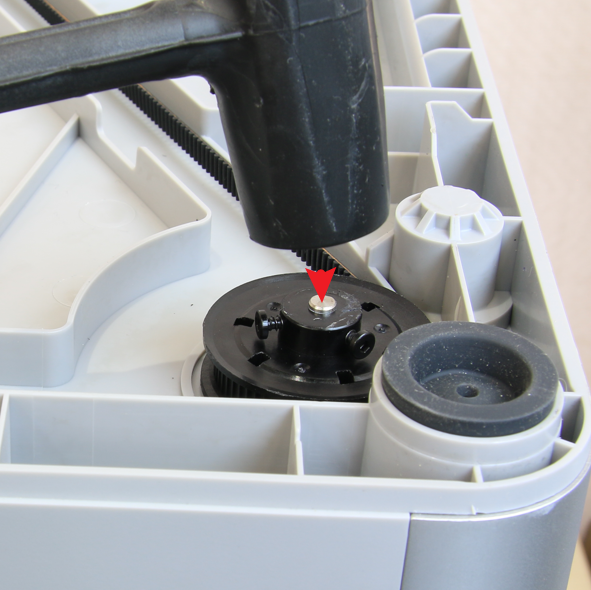

Ubicá la polea que está floja y usá una espátula o alicate para sacar el pegamento AB que tiene. Aflojá los 2 tornillos de fijación de la polea para que esta pueda moverse hacia arriba y abajo en el eje Z. Si la polea está muy agarrada, podés darle unos golpecitos suaves con un martillo al final del lead screw para que se suelte.
Paso 4: Reseteá la polea

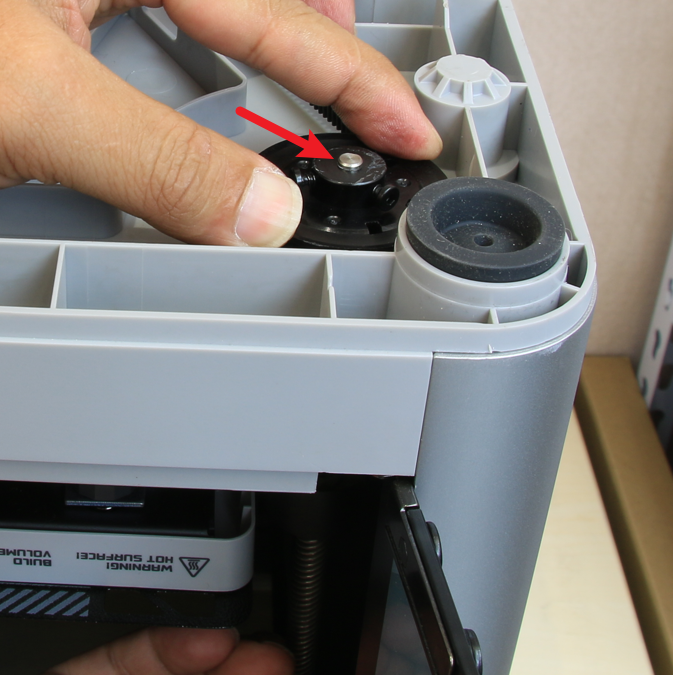

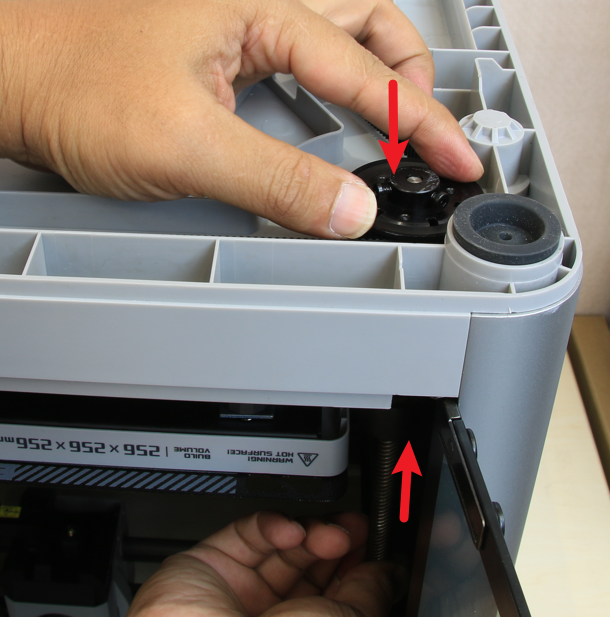

Agarrá el lead screw con una mano y empujalo hacia la base de la impresora; con la otra mano, sostené la polea y empujala en dirección opuesta para resetearla. Por lo general, una pequeña parte del lead screw debería quedar expuesta por fuera de la polea. Tironeá un poco para confirmar que ya no tenga juego.
Paso 5: Trabá la polea

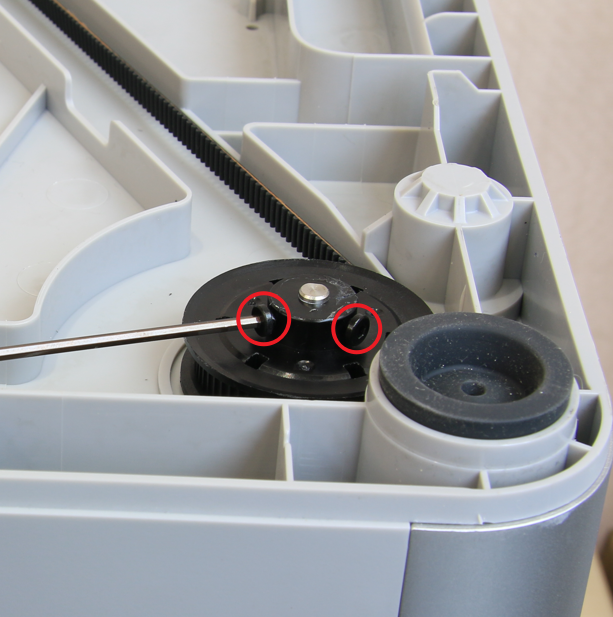

Apretá los dos tornillos de fijación de la polea. Si podés, volvé a poner un poco de pegamento AB en la posición original para reforzar la unión.
Paso 6: Tensado de la correa del eje Z

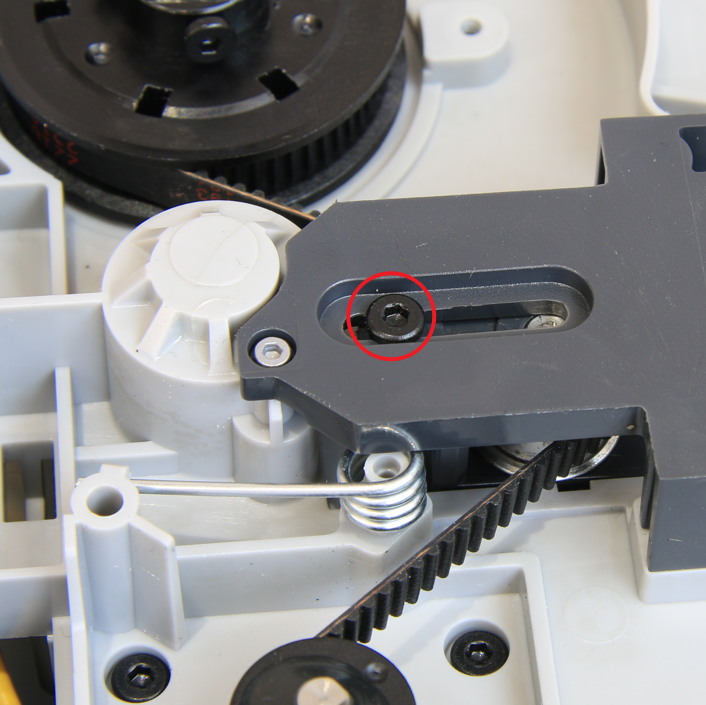

Aflojá el tornillo del tensor de Z. Mové la correa hacia atrás y adelante con la mano unas 3 a 5 veces y volvé a apretar el tornillo del tensor.
Paso 7: Enderezá la impresora e instalá la pantalla
Poné la impresora derecha, conectá la pantalla y volvé a poner el vidrio superior.
Operación (2): Ajuste de posición de los sliders del eje Z
Paso 1: Sacá la tapa de vidrio y la pantalla
Desconectá el cable y retirá el vidrio y la pantalla.
Paso 2: Limpiá la base de la impresora
Sacá cualquier objeto extraño o resto de filamento de la base, especialmente fijate que no haya nada debajo de las varillas pulidas.
Paso 3: Trabá los 3 sliders de Z
Poné la impresora de costado, tirá de la correa del eje Z para bajar la heatbed al fondo y trabá los tres deslizadores con sus tornillos de fijación. Como los sliders pueden estar a alturas distintas, es posible que alguno no encaje perfecto contra la base de entrada.
Paso 4: Destensá la correa de Z
Soltá el resorte de tensión, aflojá el tornillo del tensor y dejá la correa del eje Z bien floja.
Paso 5: Ajustá los sliders

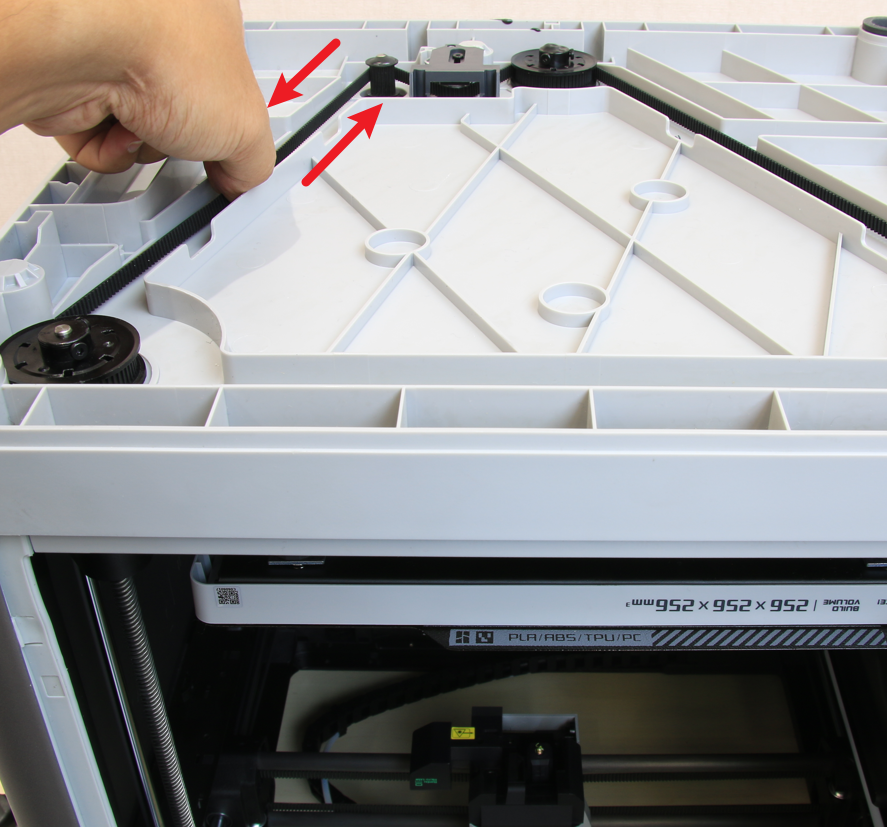

Presioná un extremo de la correa con la mano y girá las poleas una por una, confirmando que cada slider quede bien ajustado a la base. Una vez alineados, apretá los tornillos de fijación de los sliders.
Paso 6: Volvé a tensar el resorte y destrabá los sliders
Colocá el resorte en su lugar para que vuelva a tener tensión. Poné la impresora derecha y sacá los 3 tornillos que trababan los sliders.
Paso 7: Tensá la correa y apretá el tornillo del tensor
Poné la impresora en su posición normal, asegurate de que la correa esté bien ubicada y ajustá el tornillo del tensor final.
