Esta guía te explica los síntomas, las causas y los pasos para diagnosticar fallas eléctricas en las impresoras de la serie X1. Fijate bien en los procedimientos para identificar si tenés un problema de alimentación general o si se trata de algo puntual de la pantalla y el módulo AP.
¿Cuándo usar esta guía?
Usala si después de conectar el cable y encender la impresora, la pantalla no recibe energía aunque la luz de encendido esté prendida. Al mismo tiempo, vas a notar que uno o más indicadores de las placas de circuito no funcionan como corresponde.
Nota: Puede que algunos videos no carguen bien en navegadores móviles. Te recomendamos usar una PC para ver este contenido.

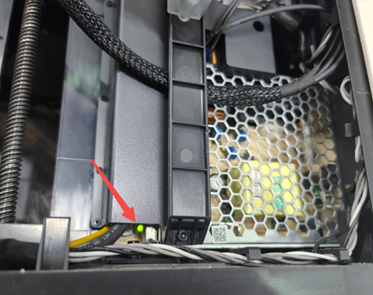

Estado normal: el indicador de la placa TH está siempre en rojo
Estado normal: la placa MC parpadea en rojo una vez cada 5 segundos
Estado normal: la placa AP tiene 2 indicadores, uno siempre en rojo y el otro parpadea una vez por segundo

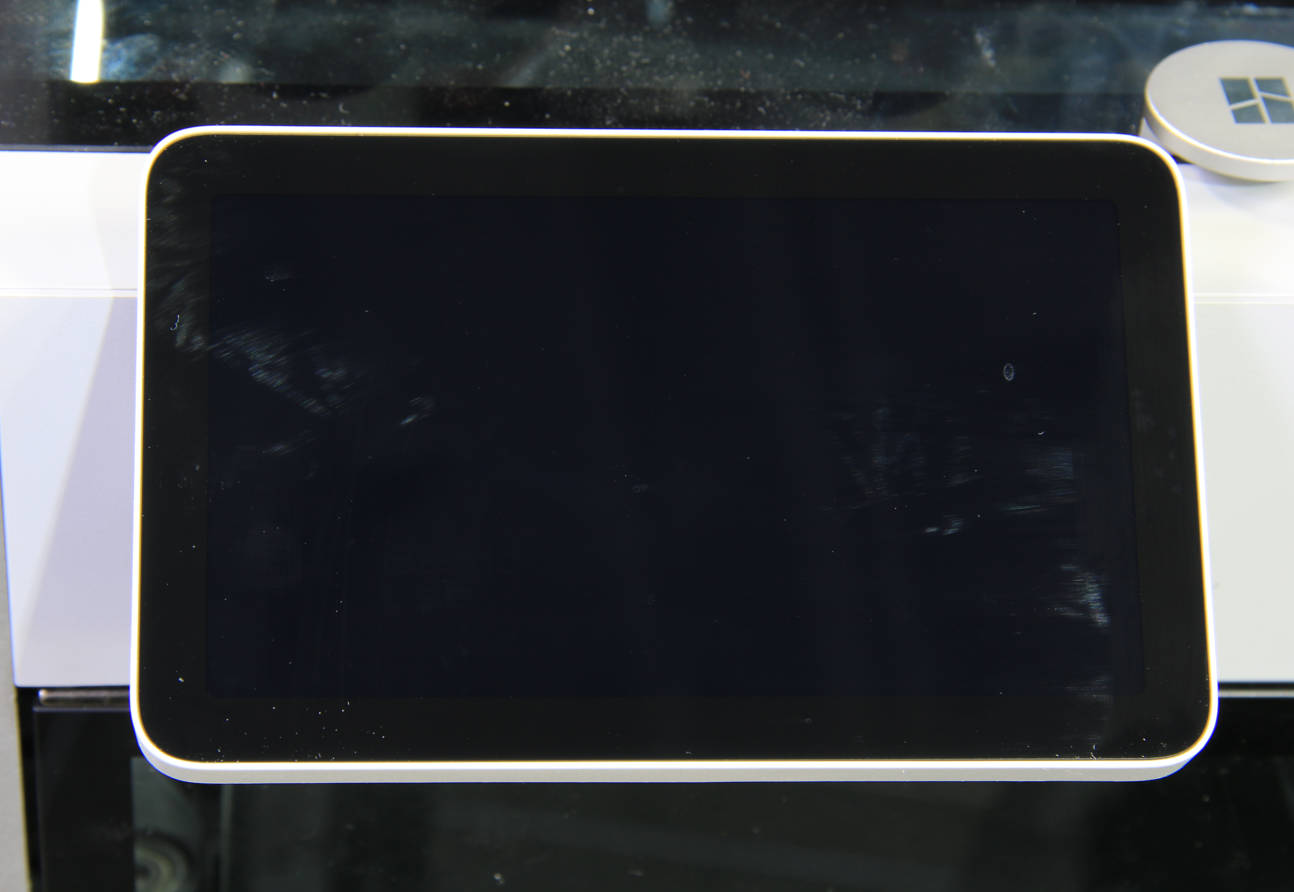

Cómo distinguir entre una falla general de energía y un problema de pantalla negra (solo pantalla y módulo AP)
Si la pantalla no prende pero los indicadores de la placa MC y TH están normales, entonces la falla se limita a la pantalla, al módulo AP o al cable MC-AP, y no es un problema del circuito general de la máquina. En ese caso, podés ir directo a la guía de solución de problemas para pantallas LCD negras o con parpadeo.
Herramientas y materiales necesarios
- Llave Allen H1.5
- Llave Allen H2.0
- Pinza (Tweezer)
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo la electrónica y los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo.
Durante el diagnóstico, quizás tengas que desarmar partes. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí, con otros metales o con partes electrónicas mientras la máquina tiene energía. Por eso, apagá la impresora y desenchufala de la corriente. Si tenés dudas, abrí un ticket de soporte y te vamos a ayudar lo antes posible.
Causas posibles de la falla de energía
1. Tarjeta MicroSD defectuosa: Una tarjeta MicroSD fallada puede causar que el módulo AP falle, que el indicador se apague y que la pantalla quede negra.
2. Salida anormal de la fuente de 24V: Estas placas de control reciben 24V de la fuente de alimentación. Si la fuente entrega un voltaje incorrecto, las placas no van a prender sus luces indicadoras.
3. Cortocircuito de 24V: La fuente de 24V puede estar bien, pero si alguna placa (TH, MC, AP) o algún componente (ventilador, calentador o motor) tiene un corto, esto afecta a todo el circuito de la impresora ya que el sistema de 24V está conectado en serie/paralelo compartiendo la línea principal.
Guía de diagnóstico

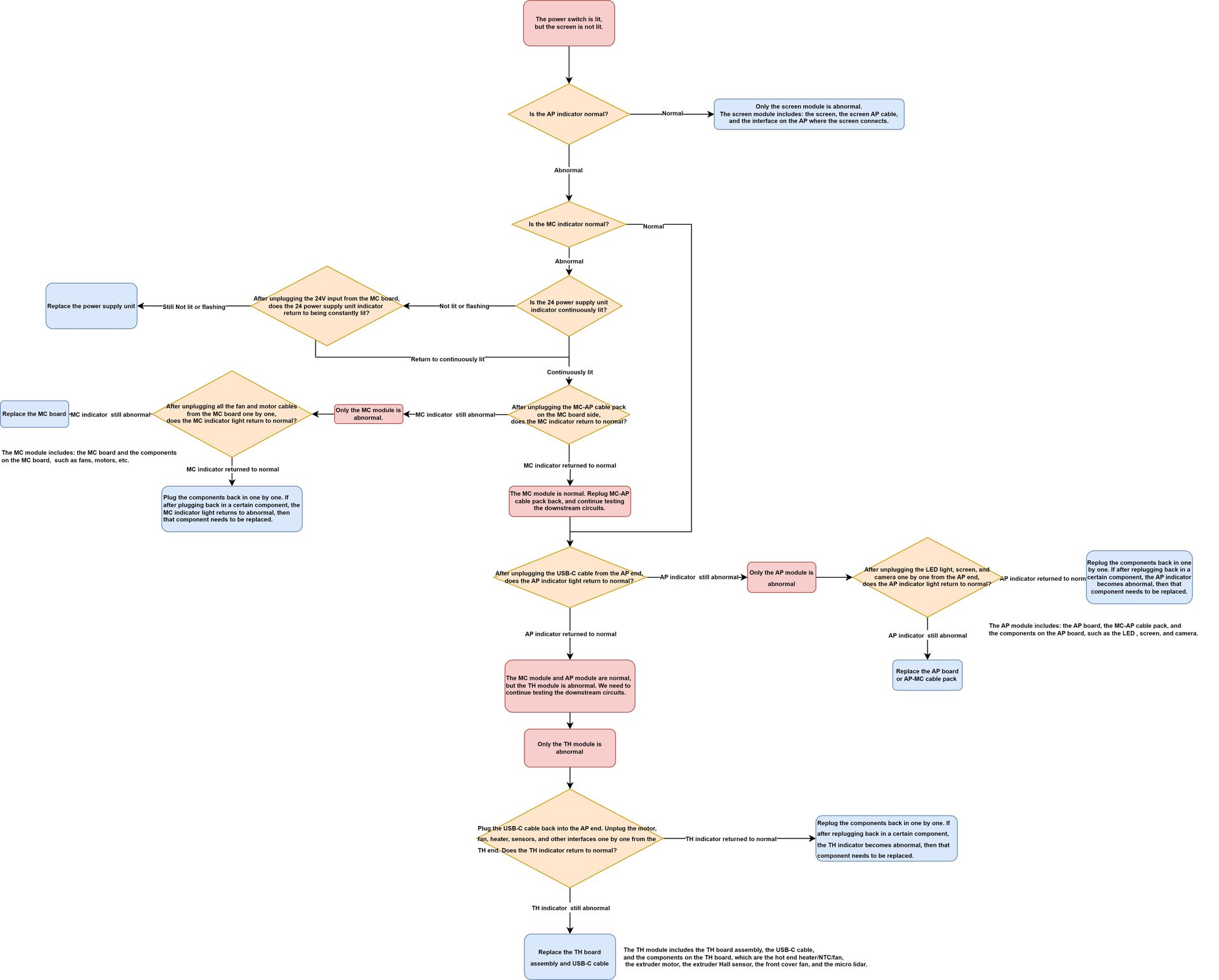

El principio básico es el de "prueba y error": si al desconectar un conector específico las luces del resto del circuito vuelven a la normalidad, significa que el módulo que desconectaste es el que causa el problema. Ojo: tenés que apagar la impresora cada vez que conectes o desconectes algo.

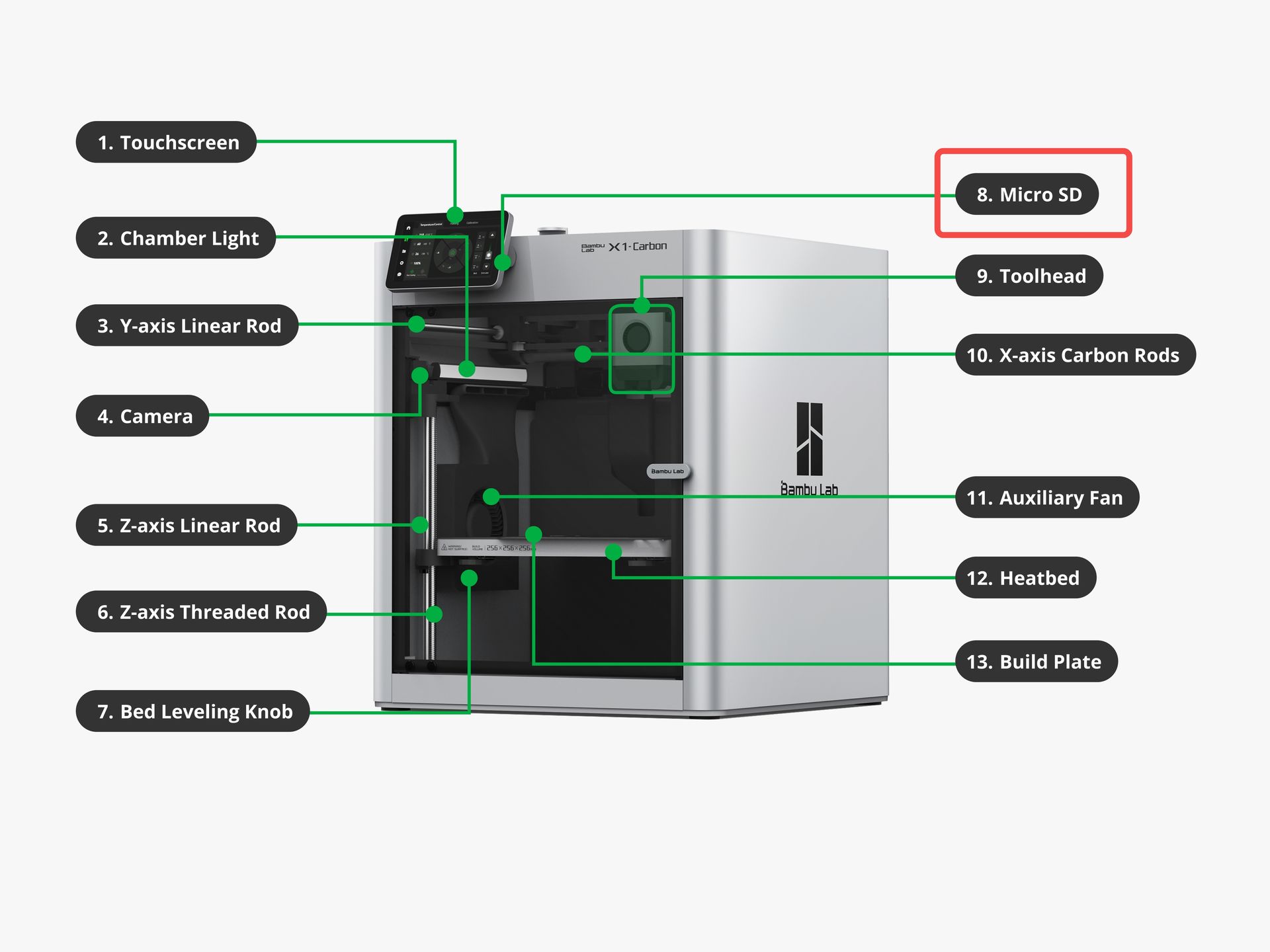

1. Revisar la tarjeta MicroSD
Antes que nada, asegurate de que la impresora esté apagada. Sacá la tarjeta MicroSD con cuidado, reiniciá la impresora y fijate si la pantalla prende. Si ahora funciona bien, volvé a probar insertando la tarjeta con la máquina apagada para confirmar si la falla era efectivamente la MicroSD.
2. Revisar la salida de la fuente de 24V

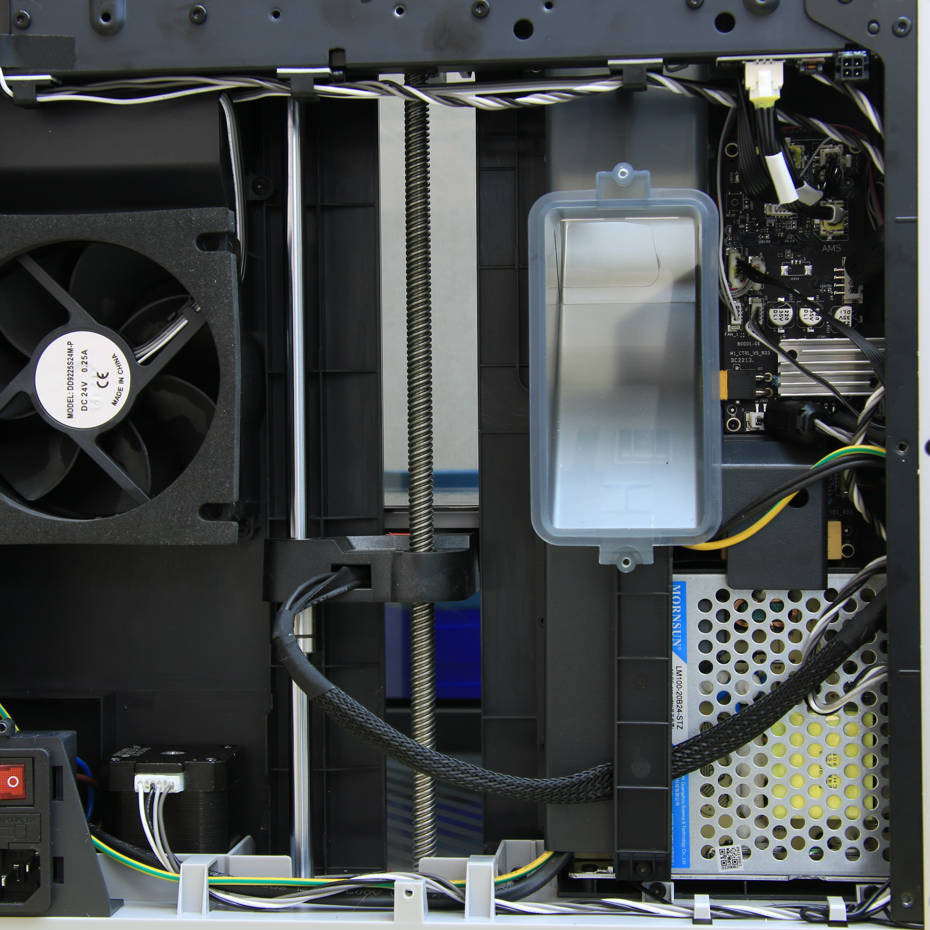

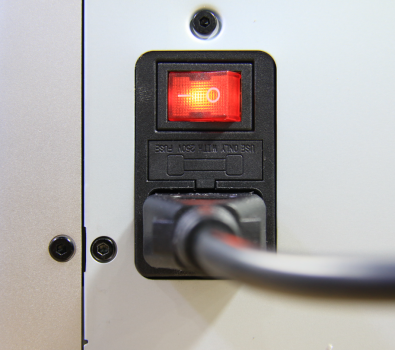

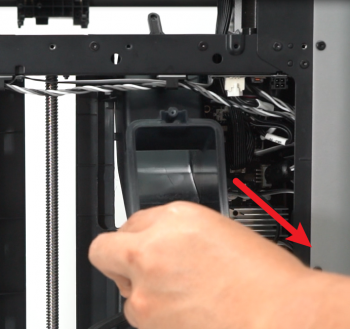

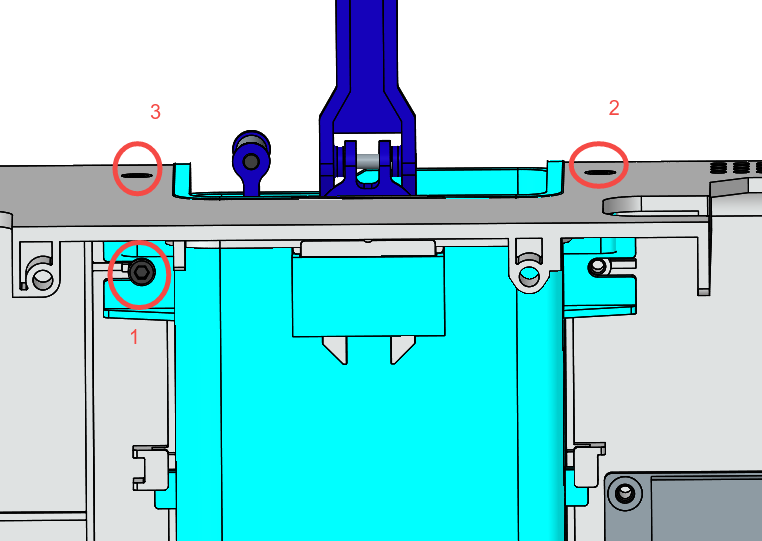

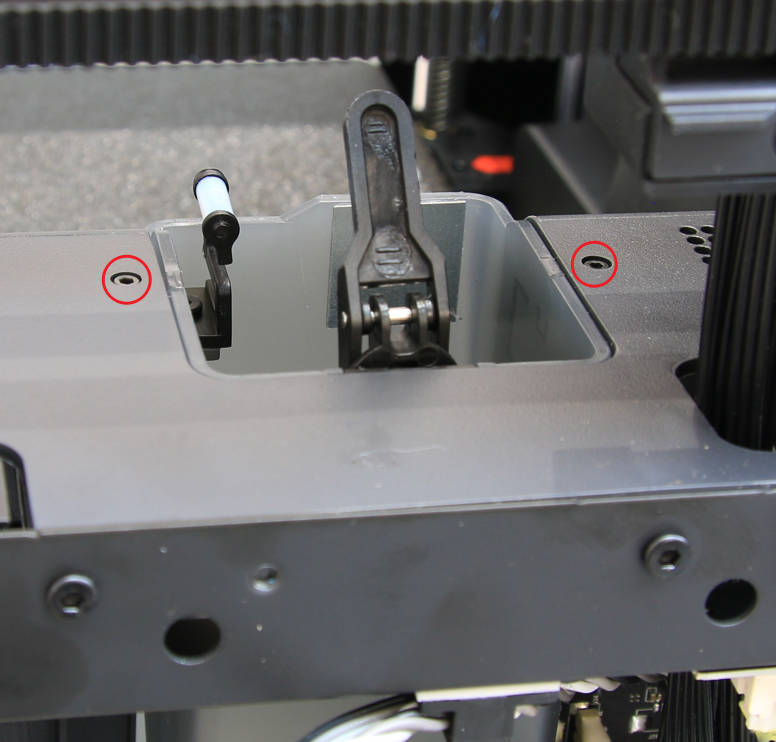

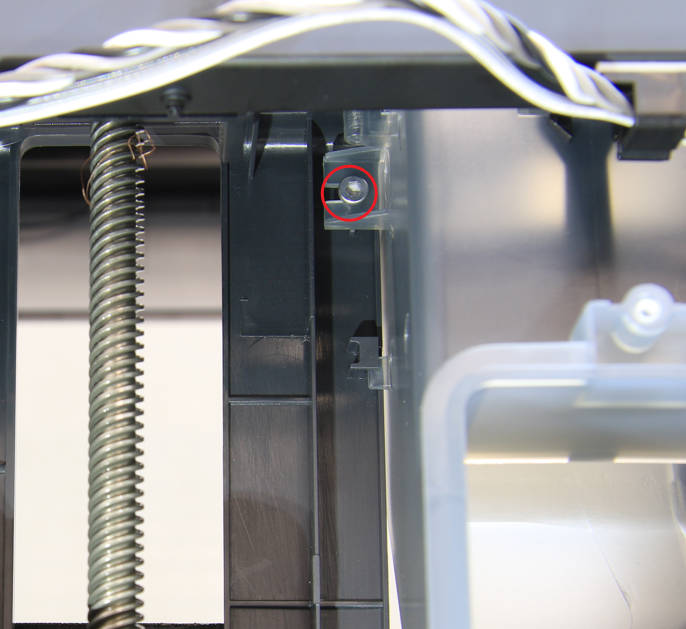

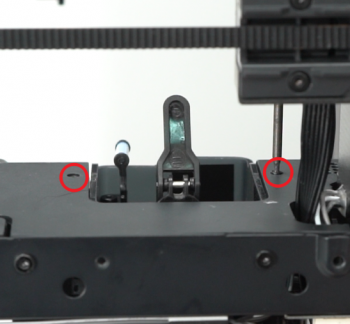

Paso 1: Apagá el interruptor y desenchufá el cable de corriente. Sacá el panel trasero de metal para acceder a los componentes internos.
