Correas y tensión: mantenimiento del sistema de movimiento CoreXY y Bed Slinger

La correcta tensión de las correas es el factor más determinante para lograr precisión dimensional y calidad superficial en tus impresiones. Si notás círculos que salen ovalados, bordes con eco o desplazamientos de capa, lo más probable es que tu sistema de transmisión necesite un ajuste o una limpieza profunda de los componentes de tracción.

Qué es

El sistema de correas en una impresora 3D es el encargado de traducir la rotación de los motores paso a paso en movimiento lineal del toolhead o de la cama. La mayoría de las máquinas modernas, como la serie X1 o P1 de Bambu Lab, utilizan un sistema CoreXY donde dos correas largas trabajan en conjunto para mover el cabezal. En modelos como la A1 o A1 mini, se utiliza un sistema Bed Slinger donde una correa mueve el eje X y otra independiente mueve el build plate en el eje Y.

Estas correas son de tipo "timing belt", generalmente con perfiles de dientes GT2, reforzadas con fibra de vidrio o hilos de acero para evitar el estiramiento. Para que el input shaping y el linear advance funcionen correctamente, la correa debe comportarse como un resorte con una constante de elasticidad predecible; si está floja, se introduce histéresis y vibraciones no deseadas.

Causas de problemas de tensión

• Asentamiento inicial: Las correas nuevas tienden a estirarse ligeramente durante las primeras 50 a 100 horas de uso.
• Acumulación de residuos: El polvo de caucho de la propia correa o restos de filamento se alojan en las idler pulleys, cambiando el diámetro efectivo de la polea y afectando la tensión.
• Tornillos de fijación flojos: Las vibraciones constantes pueden aflojar los tornillos del tensioner o de los motores.
• Desgaste por fricción: Si el gantry no está perfectamente escuadrado, las correas rozan contra los bordes de las poleas, deshilachándose y perdiendo integridad estructural.
• Temperatura ambiente: El calor excesivo dentro de una cámara cerrada puede ablandar ligeramente el material de la correa, requiriendo reajustes periódicos en materiales técnicos como ABS o carbon fiber.

Diagnóstico paso a paso

1. Inspección visual: Revisá si hay restos de "polvillo negro" cerca de los motores o las idler pulleys traseras. Esto indica un desalineamiento donde la correa está siendo "comida" por una polea.
2. Prueba de la frecuencia: Con la máquina apagada, mové el toolhead al centro. Pulsá la correa como si fuera una cuerda de guitarra. En una CoreXY, ambas correas deben sonar con un tono similar. Podés usar aplicaciones de afinador de guitarra en el celular; buscá una frecuencia de entre 160 Hz y 190 Hz para las correas XY en tramos cortos.
3. Verificación de círculos: Imprimí un cilindro de 50 mm de diámetro. Medilo con un calibre en varios ángulos. Si hay una diferencia mayor a 0.1 mm entre los ejes, tenés una disparidad de tensión entre las correas A y B.
4. Test de Ghosting/Ringing: Imprimí un cubo de calibración a alta velocidad (200 mm/s o más). Si aparecen "ecos" después de las esquinas filosas, las correas están demasiado flojas o el input shaping necesita una recalibración tras el ajuste.
5. Movimiento manual: Con los motores desenergizados, mové el toolhead suavemente. Si sentís "saltos" o una resistencia irregular, puede haber un rodamiento de una idler pulley trabado o restos de suciedad en los dientes de la polea del motor.

Soluciones

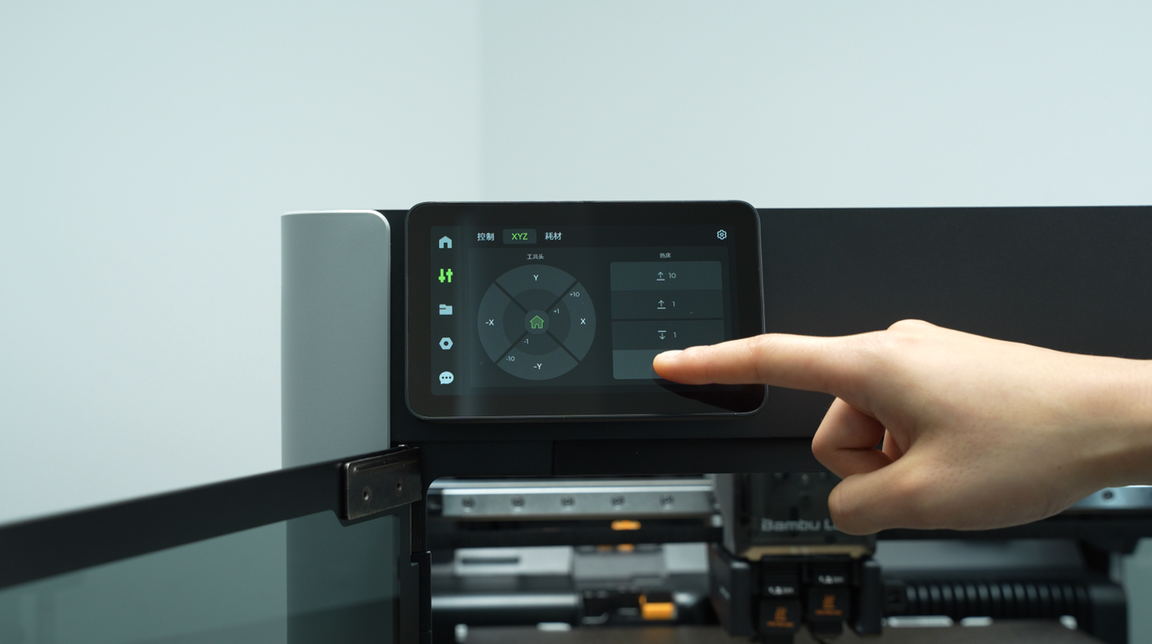

1. Procedimiento de autotensión (Bambu Lab P1/X1/P2): Aflojá los dos tornillos del tensioner en la parte trasera de la impresora. Mové el toolhead manualmente por todo el volumen de impresión para que los resortes internos igualen las tensiones. Llevá el toolhead al frente y volvé a ajustar los tornillos.
2. Limpieza de poleas y rodamientos: Usá un cepillo de dientes y alcohol isopropílico para limpiar los dientes de las poleas de los motores. Para las idler pulleys lisas, verificá que no tengan una capa de suciedad acumulada que cause vibraciones.

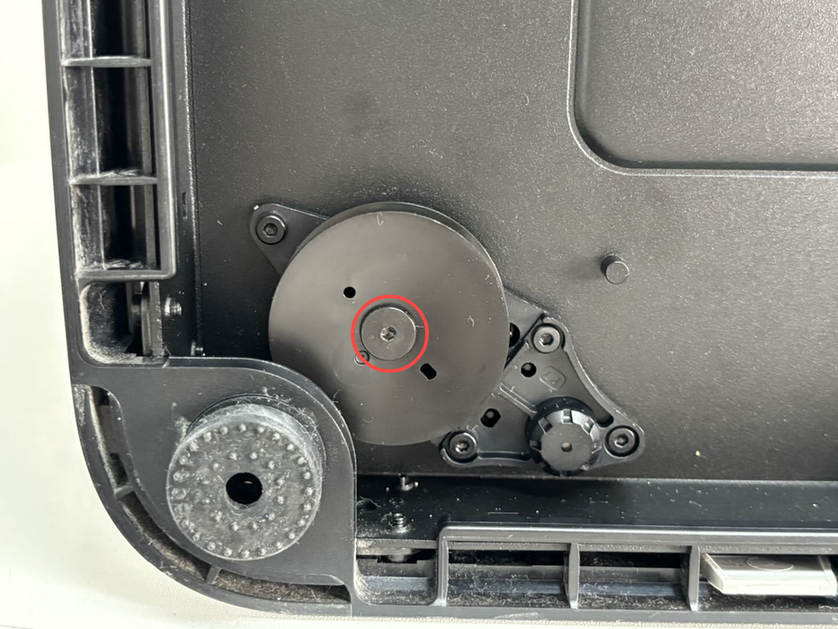

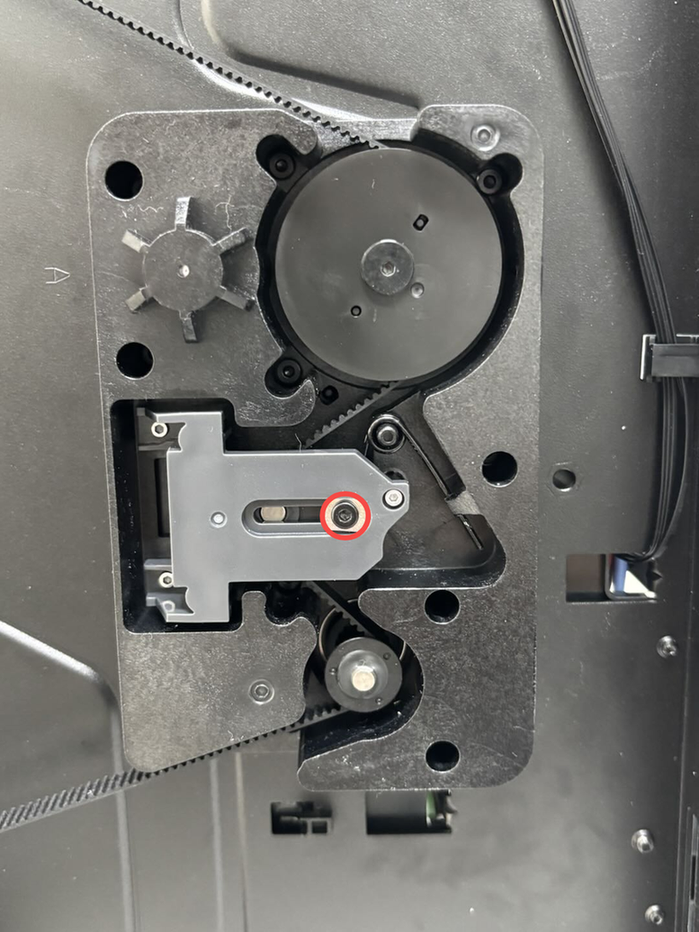

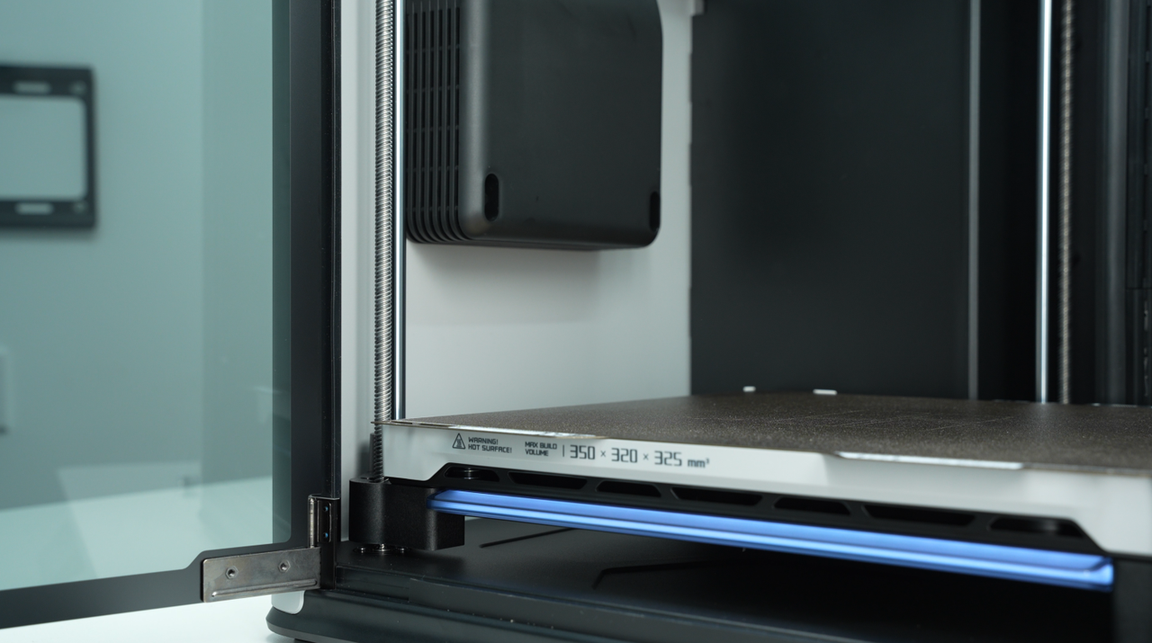

3. Ajuste manual del eje Z: En impresoras con triple eje Z sincronizado por correa, verificá que la correa cerrada del fondo no tenga juego excesivo. Si la cama se desnivela sola, es probable que la Z-belt esté saltando dientes o que el tensioner de resorte haya perdido fuerza.
4. Sustitución de correas desgastadas: Si la correa muestra hilos internos o los dientes están romos, reemplazala. Usá el método de "bonding": pegá la correa nueva a la vieja con cinta o pegamento instantáneo y tirá de la vieja para pasar la nueva por todo el camino de poleas sin desarmar el gantry.

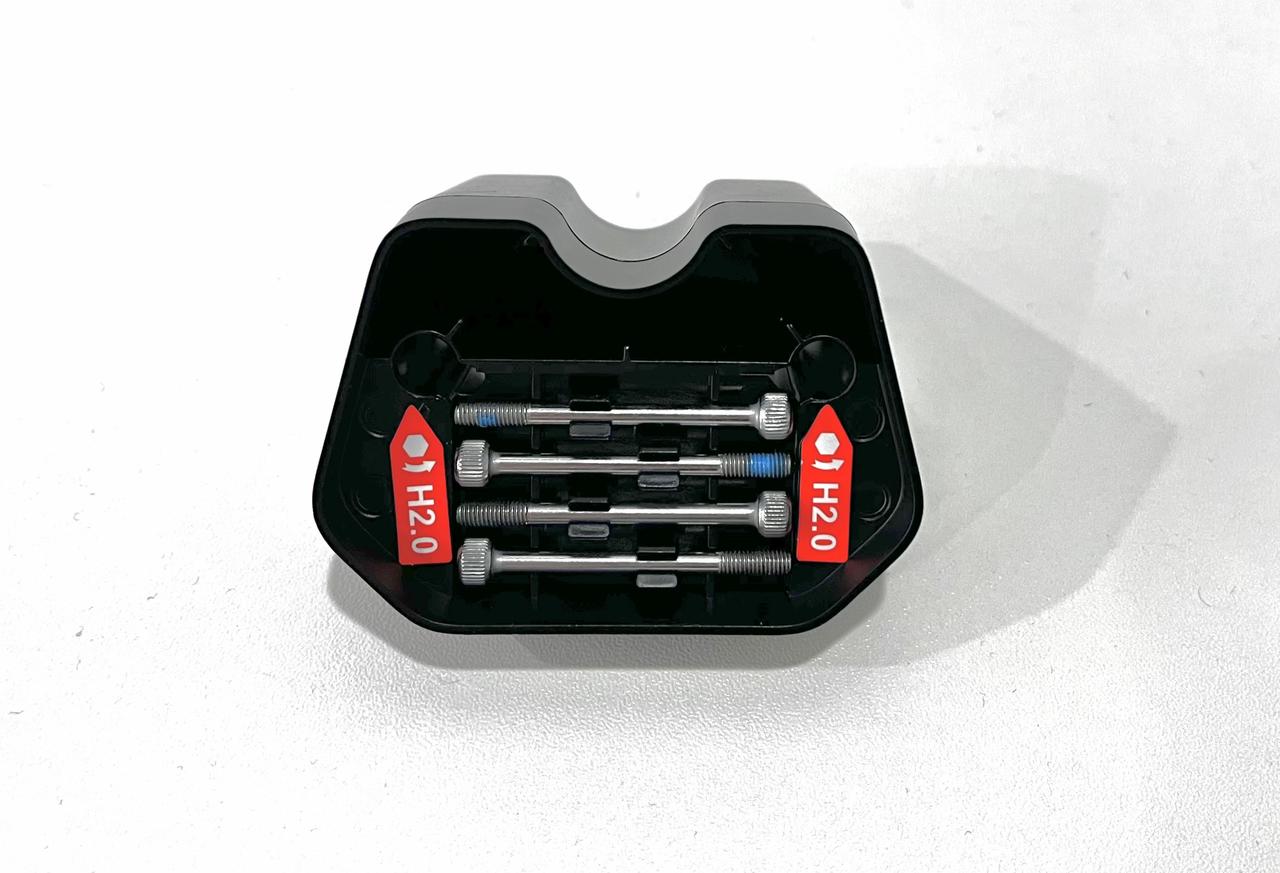

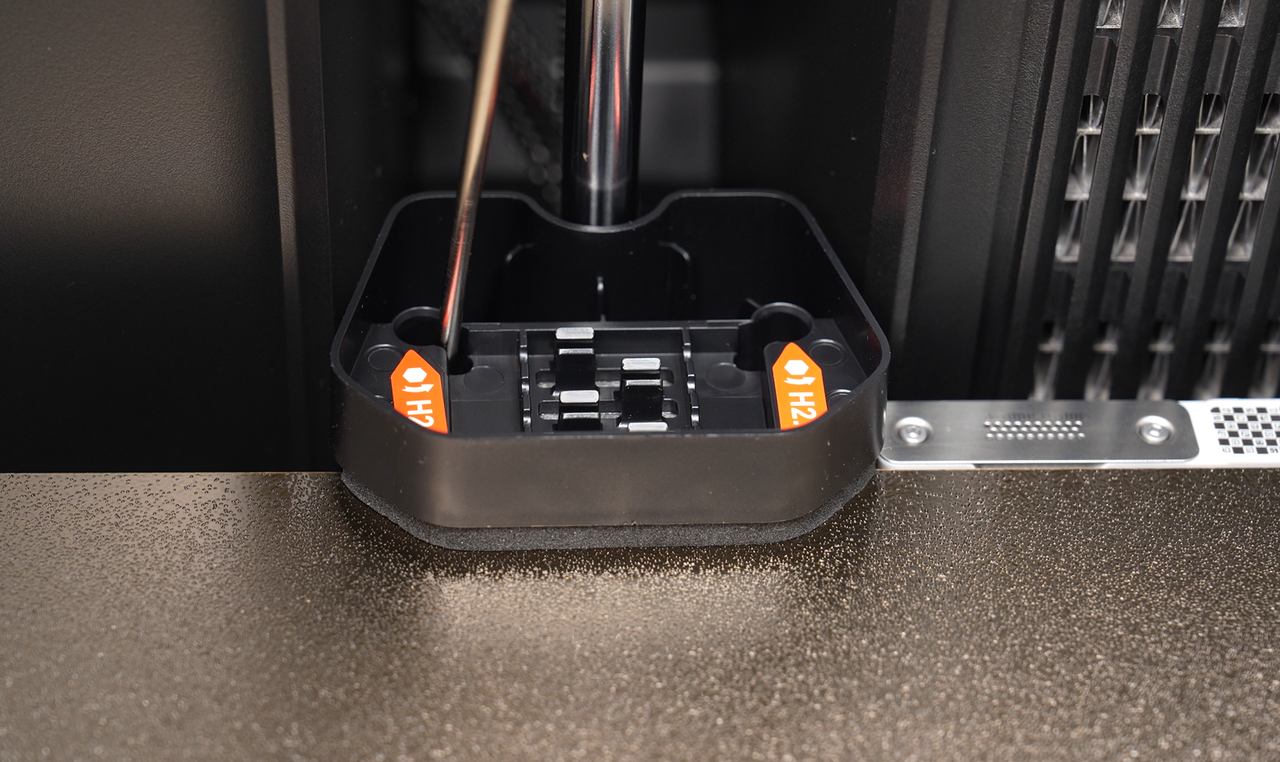

5. Reemplazo de tensioner bracket: En modelos que usan piezas plásticas para tensar, verificá que el bracket no esté fisurado, lo que impediría mantener la presión constante.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Sobretensado extremo: Ajustar las correas como cuerdas de piano daña los rodamientos de los motores y de las idler pulleys, provocando fallas prematuras y ruidos agudos.
• Tensión desigual en CoreXY: Si la correa A está más tensa que la B, el cabezal se moverá en diagonal al intentar hacer movimientos rectos, forzando los motores y perdiendo pasos.
• No limpiar antes de tensar: Si tensás sobre poleas sucias, solo estás compensando un problema mecánico con fuerza bruta, lo que no soluciona las inconsistencias en la extrusión.
• Ignorar el firmware: Ajustar correas cambia la respuesta dinámica de la máquina. No ejecutar la rutina de calibración de resonancia después de tocar las correas hará que la calidad de impresión empeore a pesar de que la tensión sea la correcta.
