Mainboard: El cerebro y centro de control de tu impresora 3D

La mainboard es el centro neurálgico que coordina desde los movimientos de los motores hasta la temperatura del hotend. Si tu impresora experimenta reinicios aleatorios, errores de lectura de sensores o fallas totales de encendido, el problema suele residir en esta placa o en su refrigeración.

Qué es

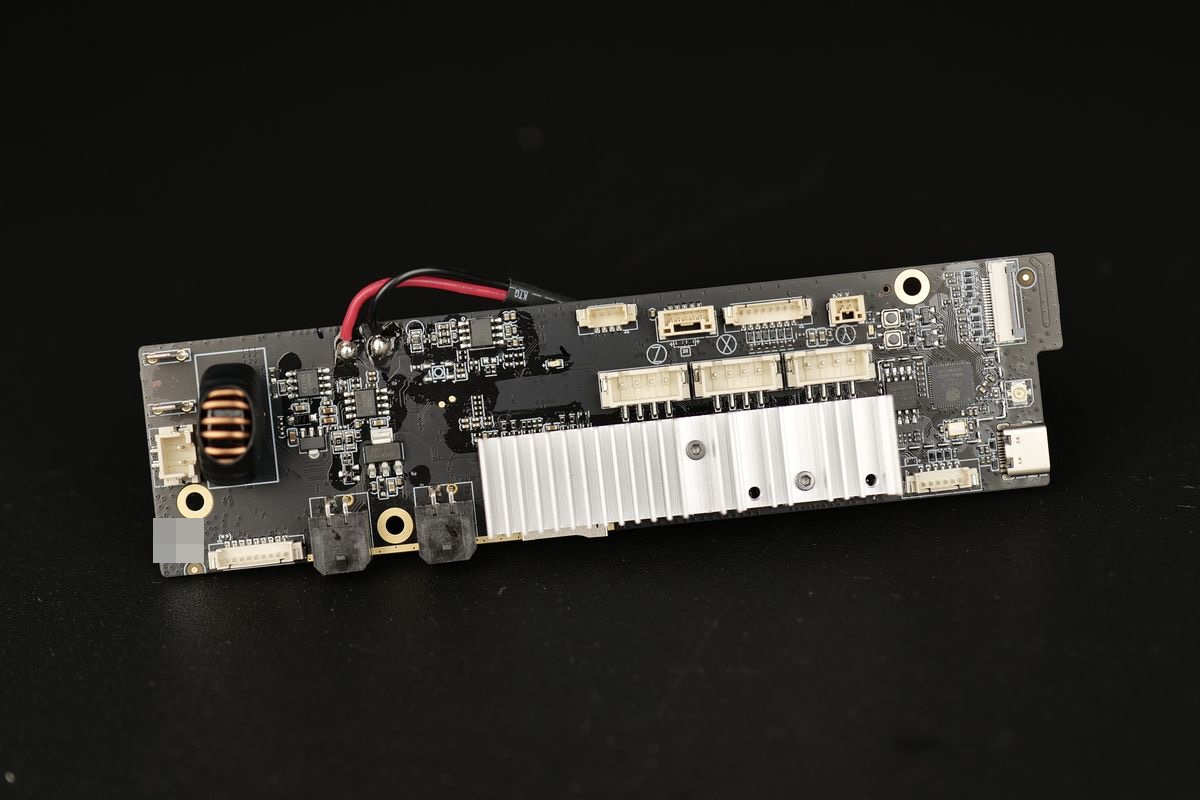

La mainboard es la placa de circuito impreso central que aloja el MCU. Su función es procesar el gcode enviado por el slicer y convertirlo en señales eléctricas precisas para los componentes periféricos. En una impresora moderna, la mainboard gestiona los stepper drivers, los MOSFETs que regulan la potencia del heated bed y el hotend, y las entradas de datos de termistores, sensores de nivelación y finales de carrera. En máquinas de alta gama como la serie Bambu Lab X1C o la Elegoo Neptune 4, la placa también integra módulos de Wi-Fi, almacenamiento eMMC y procesadores específicos para correr firmware avanzado como Klipper.

Causas de falla en la mainboard

• Sobrecalentamiento: La falla más común. Si el mainboard fan deja de girar o está obstruido, los stepper drivers se sobrecalientan, provocando saltos de pasos o el apagado preventivo de la placa por protección térmica.
• Cortocircuitos: Cables de calentadores pelados o conexiones flojas en las borneras de potencia pueden generar arcos voltaicos que queman los MOSFETs o pistas de la placa.
• Picos de tensión y estática: Descargas electrostáticas al manipular la placa sin protección o fluctuaciones en la fuente de alimentación pueden dañar componentes sensibles como el MCU o los reguladores de voltaje.
• Corrupción de firmware: Una actualización OTA fallida o un corte de luz durante el flasheo de un firmware via USB-C pueden dejar la placa en un estado "brickeado".
• Humedad y suciedad: La acumulación de polvo conductor o filamentos de plástico carbonizados cerca de los pines de alta tensión puede causar fugas de corriente.

Diagnóstico paso a paso

1. Verificación de alimentación: Antes de culpar a la placa, usá un multímetro para medir la entrada de corriente en las borneras principales. Deberías leer 24V DC (o 12V según el modelo) estables. Si no llega tensión, el problema es la fuente o el cableado de entrada.
2. Inspección de LEDs de estado: La mayoría de las placas tienen LEDs indicadores. Un LED rojo fijo suele indicar alimentación, mientras que uno verde parpadeante indica que el MCU está ejecutando el firmware correctamente. Si no hay luces, buscá fusibles quemados en la superficie de la placa.
3. Prueba de comunicación: Conectá la impresora a una PC vía USB. Si el dispositivo no es reconocido en el Administrador de Dispositivos (o vía comando lsusb en Linux), es probable que el chip de comunicación o el MCU estén dañados.
4. Chequeo del mainboard fan: Encendé la impresora y verificá si el ventilador de la placa gira. En modelos como la Bambu Lab A1 mini o la serie Centauri, el error 701 indica específicamente que el ventilador de la placa está fallando o desconectado.
5. Inspección visual de MOSFETs y condensadores: Buscá manchas de quemaduras, olor a ozono o condensadores hinchados. Si un MOSFET de la heated bed falla, la cama se calentará sin control apenas prendas la máquina o no calentará en absoluto.

Soluciones

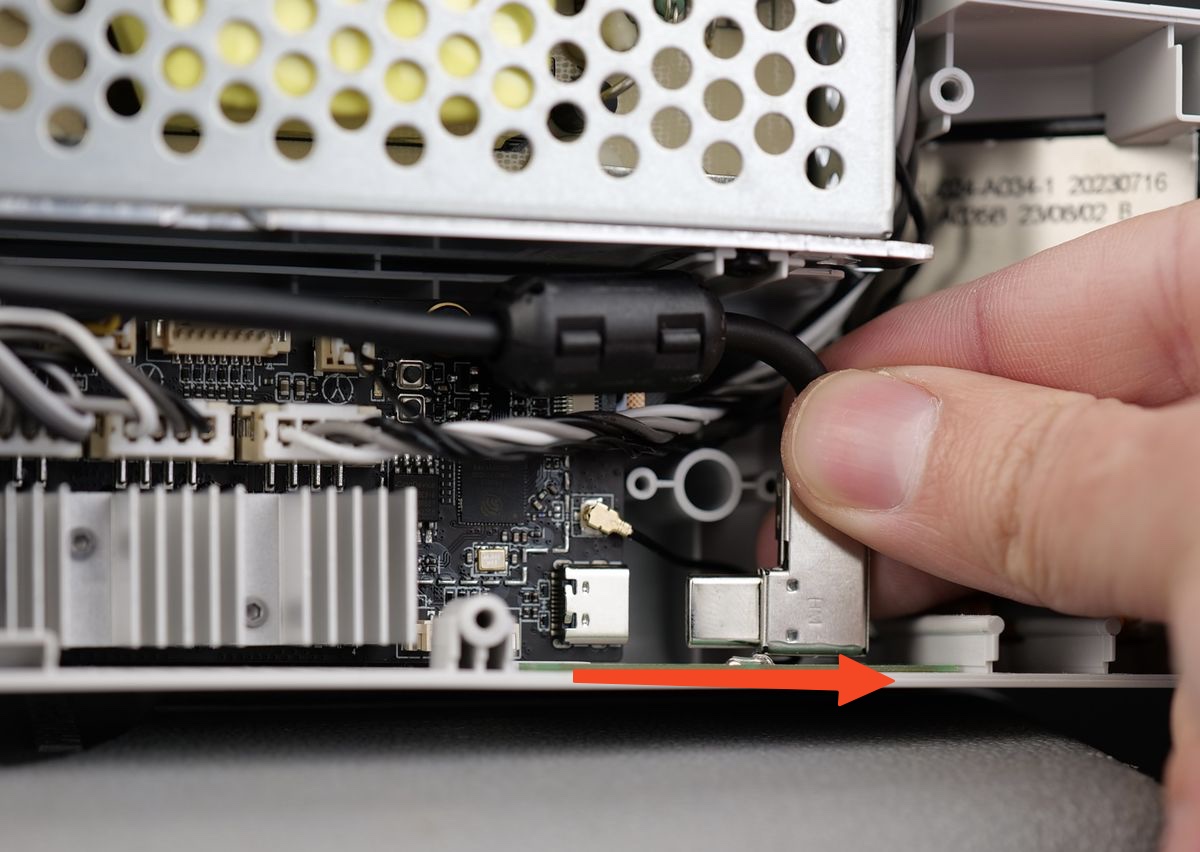

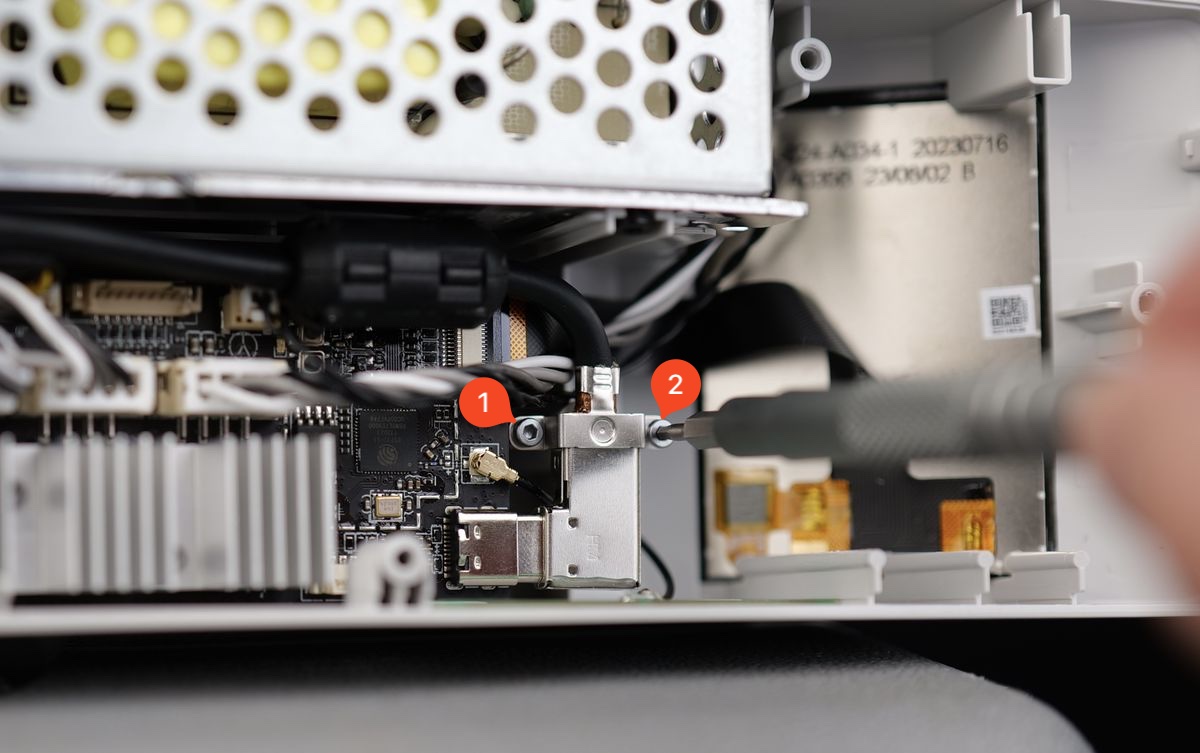

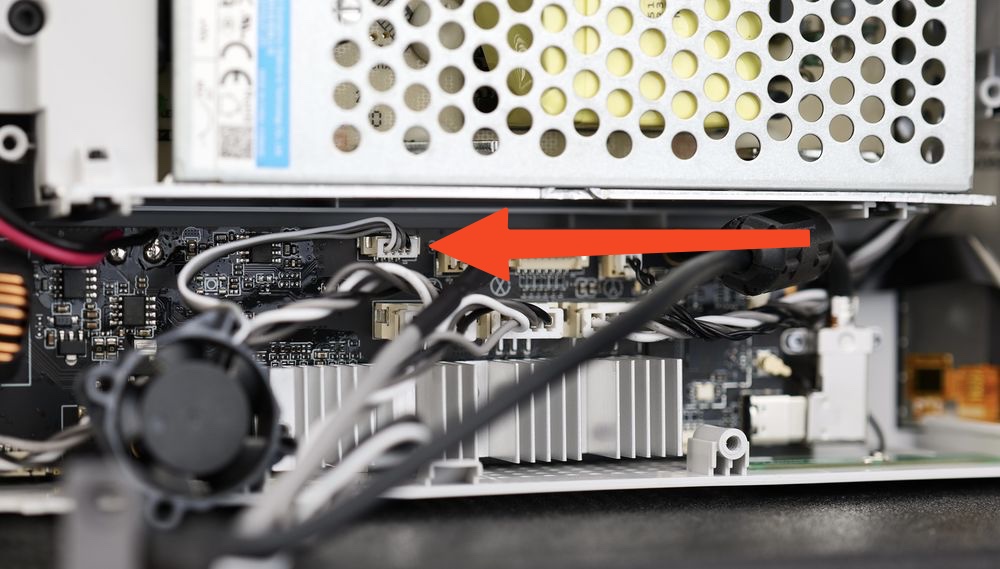

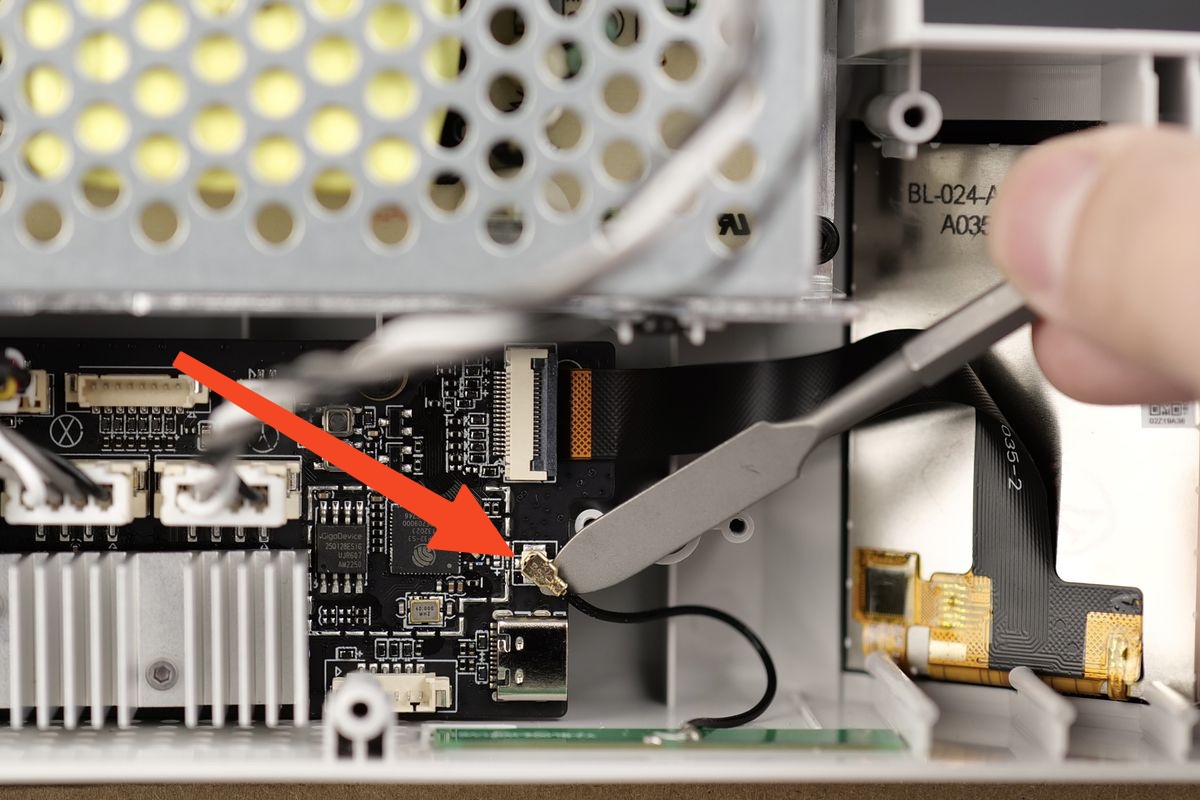

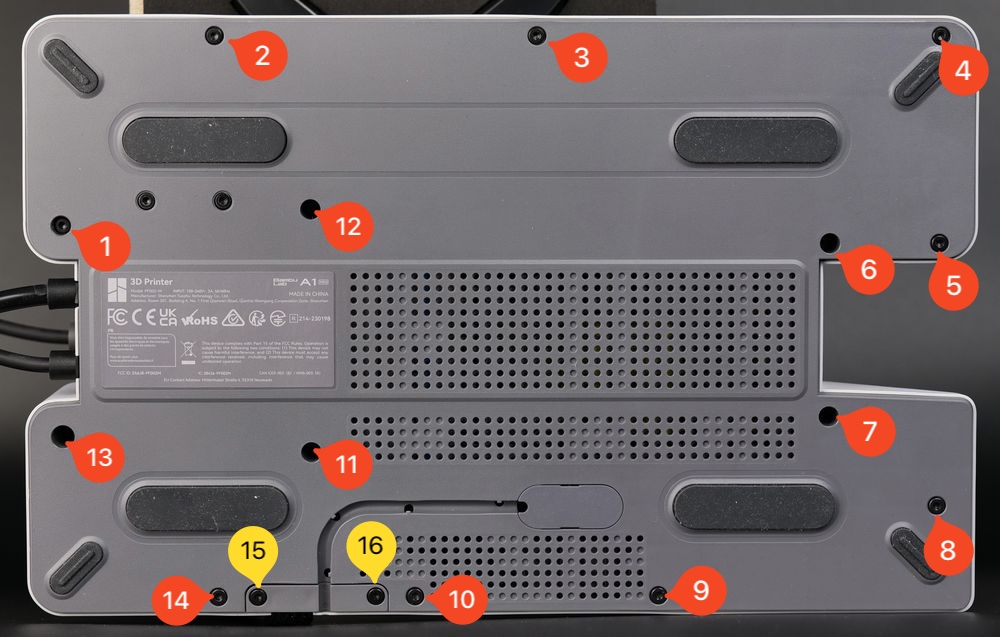

1. Reajuste de conectores y limpieza — Abrí la tapa inferior (usualmente tornillos hex de 2.0 mm o 2.5 mm), desconectá y volvé a conectar todos los cables, especialmente los ribbon cables y cables de potencia. Limpiá con alcohol isopropílico y aire comprimido para eliminar restos de filamento que puedan causar puentes.

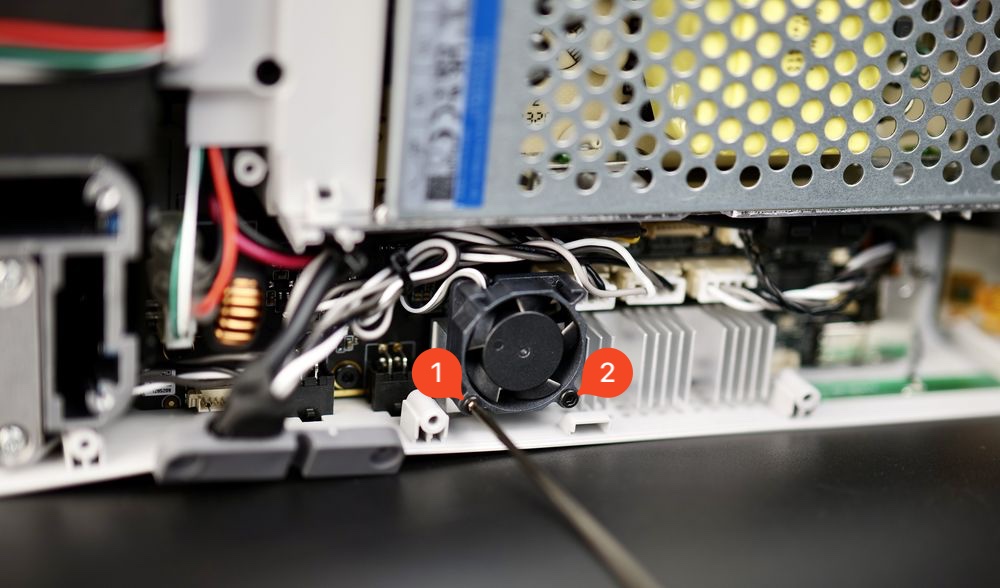

2. Reemplazo del mainboard fan — Si el ventilador hace ruido o no gira, reemplazalo inmediatamente. Una placa refrigerada puede durar años; una sin ventilación falla en horas de impresión intensa.
3. Reflasheo de firmware — Si la pantalla se queda en el logo de carga (típico en Neptune 4 Max), intentá reinstalar el firmware original usando una tarjeta microSD o mediante el puerto USB-C y una imagen de recuperación.
4. Reemplazo del módulo eMMC — En impresoras con Klipper, a veces solo falla el módulo de memoria y no la placa completa. Reemplazar el eMMC puede salvar la mainboard.
5. Sustitución completa de la mainboard — Si el MCU está dañado o hay pistas quemadas, el reemplazo es la única opción. Asegurate de registrar el nuevo SN en el caso de Bambu Lab para mantener la conectividad cloud y realizar una calibración completa tras la instalación.

Configuración recomendada

Errores comunes al intentar solucionarlo

• No etiquetar los cables: Desconectar los 15-20 cables de una placa de AMS o de una K1 sin marcarlos suele terminar en conexiones erróneas que pueden quemar sensores.
• Invertir la polaridad: Conectar los cables de la fuente al revés destruirá instantáneamente los reguladores de voltaje de la placa.
• Ignorar los thermal pads: Al cambiar la placa, muchos olvidan transferir los pads térmicos o aplicar pasta térmica entre los drivers y el heatsink, causando fallas por temperatura a los pocos minutos.
• Apretar de más las borneras: Un ajuste excesivo puede romper la soldadura del terminal a la placa, generando una resistencia alta y eventual incendio del conector.
• No calibrar tras el cambio: Olvidar ejecutar el self-test y la calibración de resonancias después de cambiar la placa, lo que resulta en una calidad de impresión inferior a la original.
