Hotends: Funcionamiento, mantenimiento y recambio técnico

El hotend es el componente crítico del toolhead encargado de fundir el filamento a temperaturas precisas para depositarlo capa por capa. Si experimentás problemas de flujo, errores de temperatura o el temido "blob" de plástico, esta guía te permite diagnosticar si necesitás una limpieza profunda o el recambio completo del assembly.

Qué es

El hotend es el conjunto térmico final de la impresora 3D. Su función es recibir el filamento sólido desde el extruder, calentarlo hasta su punto de fusión y extruirlo a través del nozzle. En máquinas modernas como la serie X1, P1 o A1 de Bambu Lab, el hotend suele venir como un assembly cerrado o de cambio rápido, integrando varios componentes en una sola unidad para garantizar la fiabilidad y facilitar el mantenimiento.

Un hotend estándar está compuesto por el nozzle, el heater block o ceramic heater, el thermistor, el heatbreak y el disipador o heatsink. En modelos avanzados como la H2C, se utiliza tecnología de induction hotend para una transferencia de calor más eficiente y precisa, permitiendo cambios de herramienta automáticos en racks especializados.

Causas de falla

• Fatiga térmica: El ciclo constante de calentamiento y enfriamiento degrada el ceramic heater y el thermistor con el tiempo.
• Heat creep: Una refrigeración insuficiente del hotend fan provoca que el filamento se funda antes de llegar al nozzle, bloqueando el heatbreak.
• Hotend clumping: Si una pieza se despega del build plate, el filamento extruido puede acumularse alrededor del hotend, formando una masa sólida que puede arrancar los cables del thermistor o el heater.
• Desgaste del nozzle: El uso de filamentos abrasivos agranda el diámetro interno del nozzle de acero inoxidable, afectando la precisión del flujo.
• Fugas internas: Un mal ajuste entre el nozzle y el heatbreak puede provocar que el plástico fundido escape por las roscas, quemándose y causando obstrucciones crónicas.

Diagnóstico paso a paso

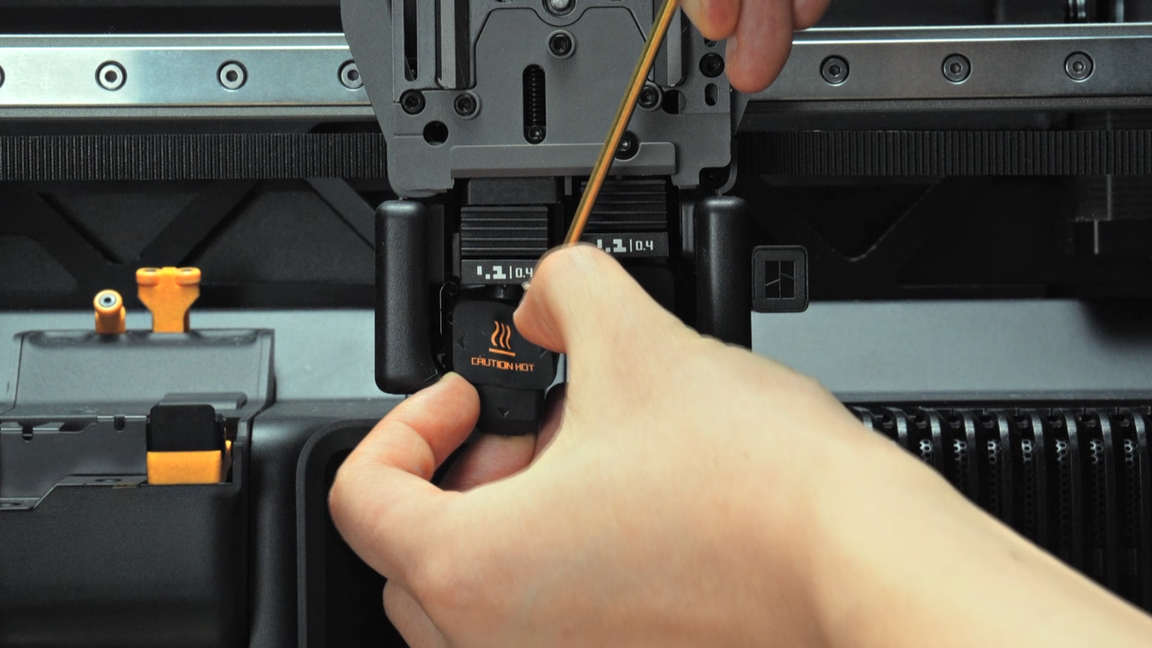

1. Inspección visual: Con el equipo apagado y frío, retirá la tapa del toolhead y la silicone sock. Buscá residuos de plástico quemado o cables pelados.
2. Prueba de temperatura: Encendé la impresora y ordená un calentamiento a 220 °C. Si la temperatura queda en 0 °C o salta un error de "Hotend Temperature Malfunction", el problema es el thermistor o su conexión en la TH board.
3. Verificación del hotend fan: Asegurate de que el ventilador del hotend gire en cuanto la temperatura supere los 50 °C. Si no gira, el heat creep es inevitable.
4. Prueba de extrusión manual: Calentá el hotend y accioná el extruder desde la pantalla o el slicer. Si el motor hace ruido y no sale material, tenés un clog o el nozzle está demasiado cerca del build plate.
5. Chequeo de resistencia: Si tenés un multímetro, podés medir la continuidad del heater. Una resistencia infinita indica que el elemento calefactor está cortado.

Soluciones

1. Limpieza de nozzle: Calentá a 220 °C, insertá filamento manualmente, bajá la temperatura a 100 °C y tirá con firmeza hacia arriba. Esto arrastra impurezas internas sin desarmar nada.
2. Recambio de la silicone sock: Si está rota o muy sucia, reemplazala. Una silicone sock dañada provoca inestabilidad térmica y facilita que el plástico se pegue al bloque.

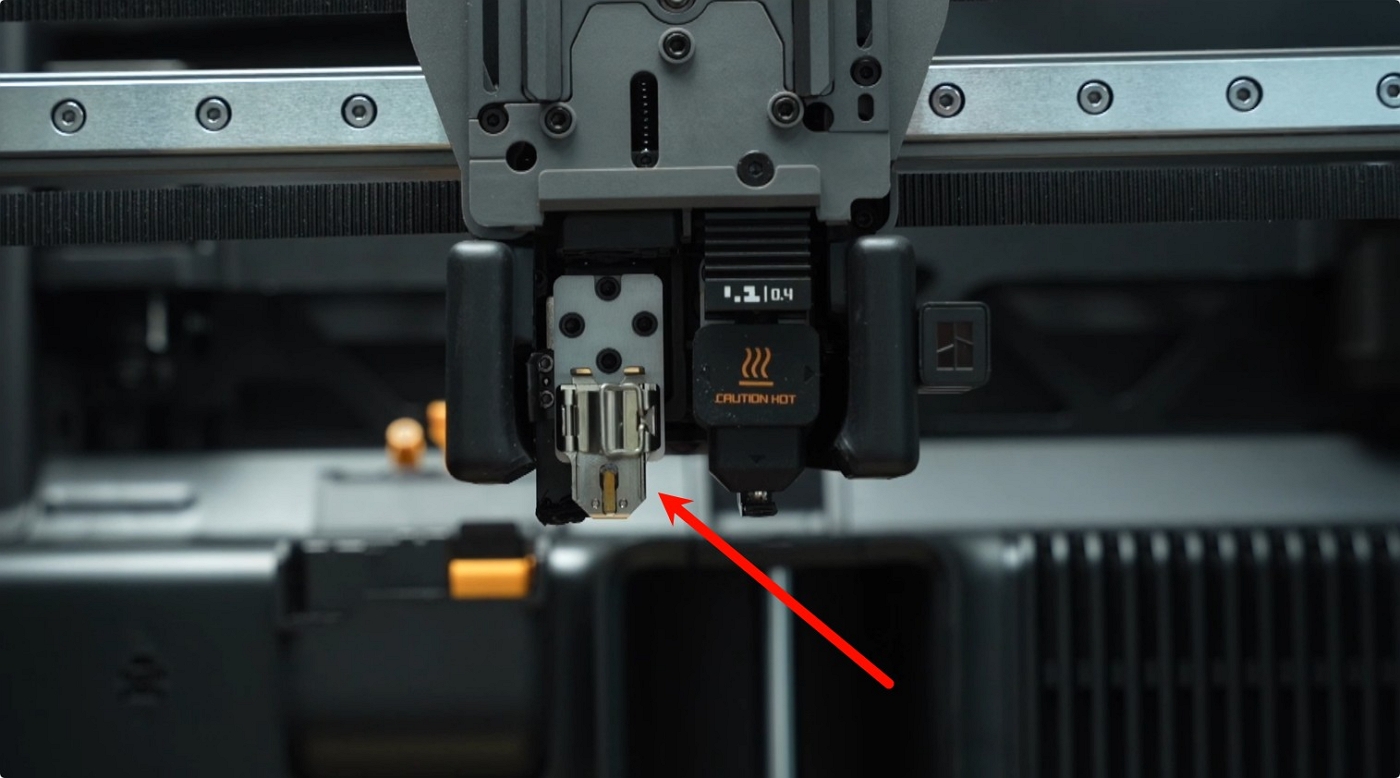

3. Sustitución del Hotend Assembly: En modelos como la P1S o X1C, es más seguro cambiar el assembly completo si hubo un blob masivo. Desconectá los cables de la TH board, soltá los tornillos de sujeción y colocá la unidad nueva.

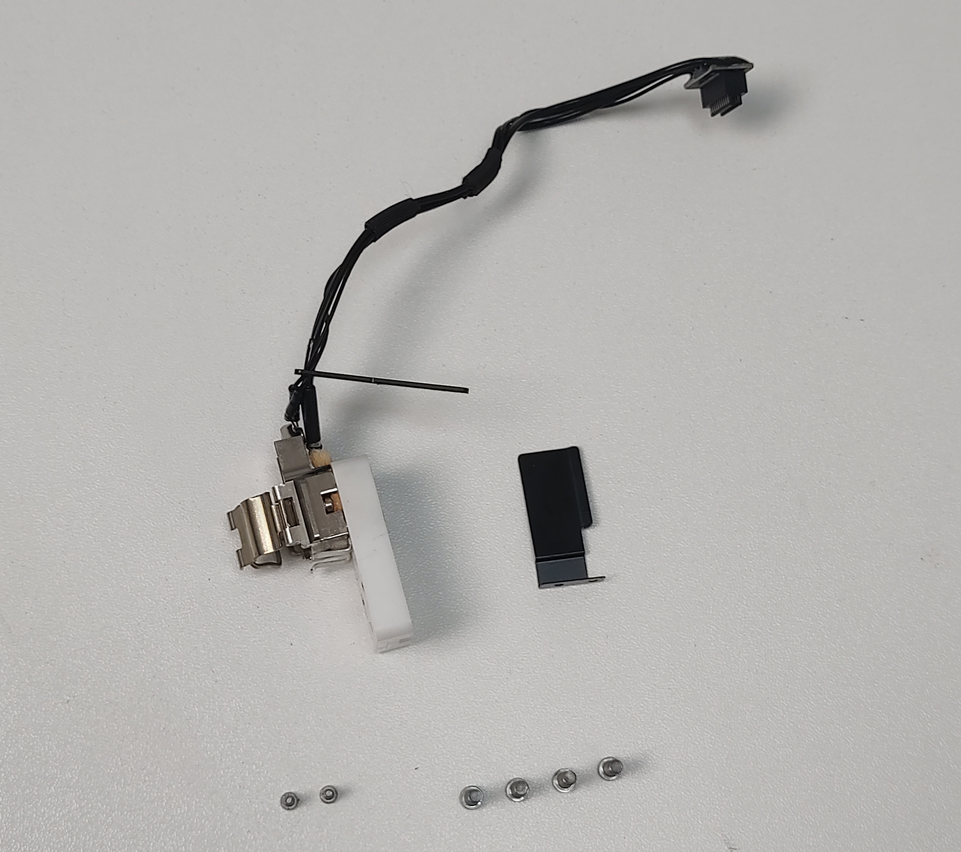

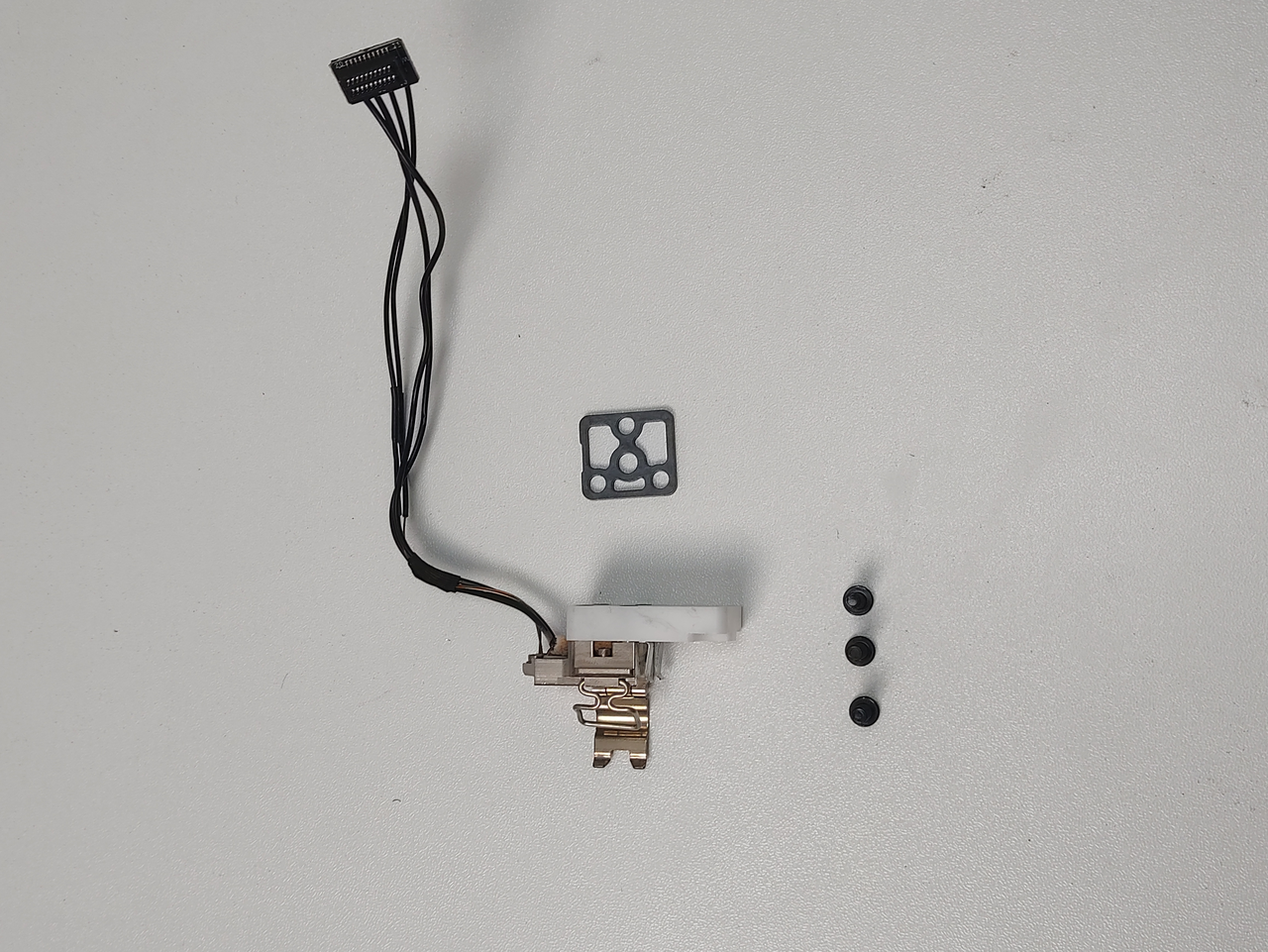

4. Recambio de componentes individuales: Si el nozzle está bien pero el calentador falló, podés desarmar el clip y reemplazar solo el ceramic heater y el thermistor usando grasa térmica de alta temperatura para asegurar el contacto.
5. Calibración de Z-offset: Después de cualquier cambio físico en el hotend, ejecutá la calibración completa de la impresora para que el sistema reconozca la posición exacta de la punta del nozzle respecto al build plate.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Ajustar el nozzle en frío: Nunca intentes ajustar o desarmar las roscas del hotend si no está a temperatura de trabajo (mínimo 200 °C), ya que podés quebrar el heatbreak.
• Limpiar con cepillo de alambre con la máquina prendida: Podés causar un cortocircuito en los terminales del heater y quemar la placa controladora del toolhead.
• Olvidar la grasa térmica: Si cambias solo el thermistor y no aplicás pasta conductora, las lecturas serán erráticas y podrías sufrir variaciones térmicas que arruinen la impresión.
• No sincronizar el diámetro del nozzle: Si instalás un nozzle de 0.6 mm pero el slicer sigue configurado en 0.4 mm, la presión interna será excesiva y el extruder va a fallar.

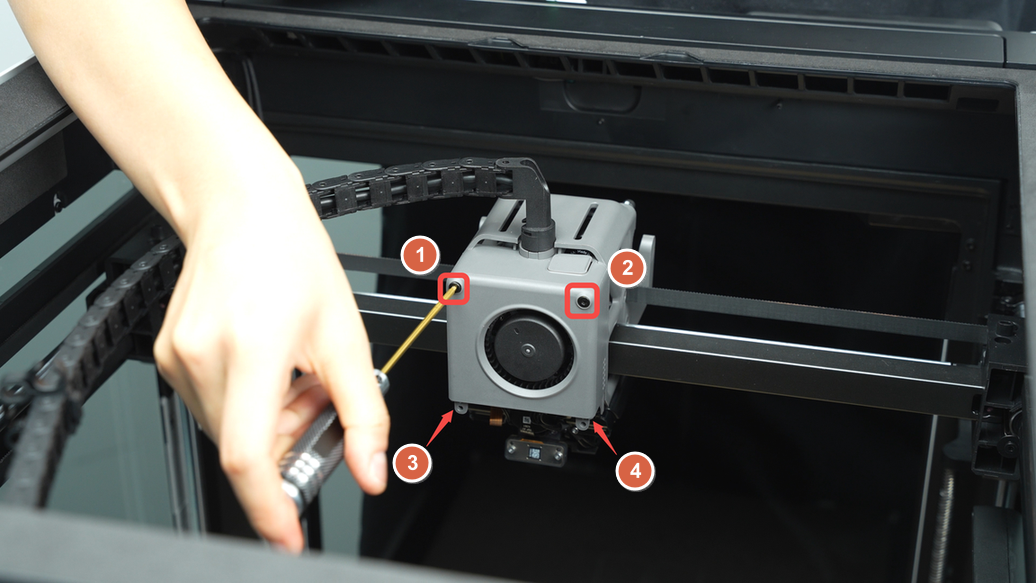

• Ignorar el ventilador de capa: No confundas el hotend fan con el part cooling fan. Si este último falla, el hotend fundirá el plástico pero la pieza será una masa deforme.
