Los sensores de nivelación y detección son el cerebro de la precisión en la impresión 3D moderna. Si tu máquina falla al hacer el homing o el bed leveling, lo más probable es que tengas un problema de calibración en el sensor eddy current o suciedad acumulada en el nozzle que afecta al strain gauge.
Qué es
En el ecosistema actual, pasamos de los simples finales de carrera mecánicos a sistemas complejos que permiten una automatización total del flujo de trabajo. Estos componentes se dividen principalmente en tres tecnologías: inductivos, ópticos y de presión.
El eddy sensor, como el que encontrás en la serie Bambu Lab P2S o A1, funciona midiendo la frecuencia de resonancia de una bobina. Cuando el sensor se acerca al build plate metálico, la frecuencia cambia, permitiendo determinar la distancia exacta con una resolución de micrones. Por otro lado, el micro lidar utiliza luz infrarroja para escanear la superficie del build plate, detectando no solo la altura, sino también la calidad de la primera capa y calibrando el dynamic flow en tiempo real.
Finalmente, los hall effect sensors detectan campos magnéticos. Se usan para verificar si la puerta está cerrada, si el lid del AMS HT está sellado o para detectar el paso del filamento mediante imanes en el sistema de extrusión. A diferencia de un switch común, no tienen desgaste mecánico, lo que los hace ideales para partes móviles que requieren alta confiabilidad.
Causas de falla
- Acumulación de residuos: En sistemas que usan el nozzle como probe (como el sistema de la Bambu Lab A1 o MK4S), un resto de plástico endurecido en la punta falsea la lectura del Z-offset.
- Interferencia electromagnética: Los sensores inductivos son sensibles a cables de alta corriente cercanos si no están bien protegidos.
- Thermal drift: El calor del hotend o de la cama calefaccionada expande los materiales y cambia la conductividad, afectando la precisión de los sensores eddy current si no tienen compensación térmica.
- Gap incorrecto: Si el eddy sensor está montado muy arriba o muy abajo respecto al nozzle, la señal entra en saturación o es demasiado débil para disparar el comando PROBE.
- Conectores delicados: Los cables de estos sensores suelen ser delgados y usan conectores compactos que pueden soltarse con las vibraciones del toolhead.
Diagnóstico paso a paso

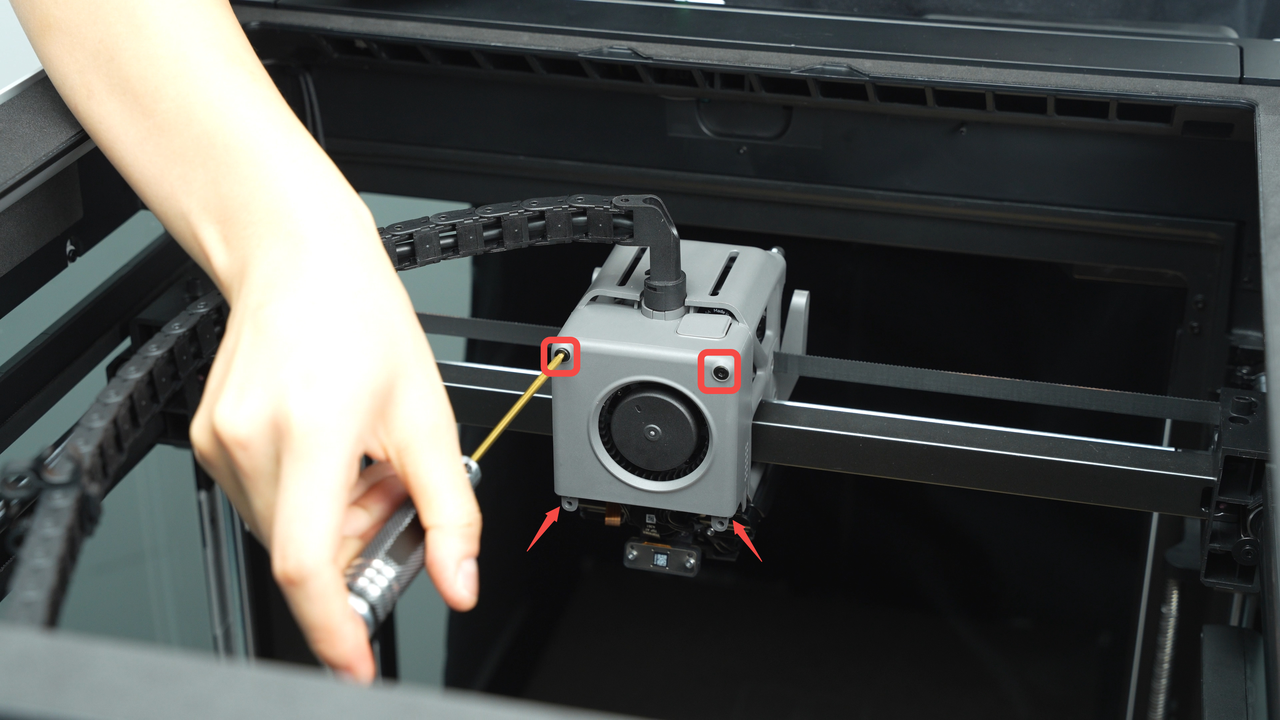

- Inspección visual del toolhead: Verificá que el sensor no tenga restos de filamento pegados y que los cables no estén tirantes. En modelos como la H2D, chequeá que el conector de la bobina esté perpendicular al PCB.
- Prueba de repetibilidad: En Klipper, ejecutá el comando
PROBE_ACCURACY. Si el desvío estándar es mayor a 0.02 mm, tenés una falla mecánica o eléctrica en el probe. - Verificación de imanes: Si falla un hall sensor, acercá un imán externo para ver si el estado cambia en la interfaz de usuario. Si no reacciona, el problema es el sensor o el cableado.
- Mapeo de la cama: Generá un bed mesh. Si ves una inclinación irreal o "pozos" inexistentes, es probable que el lidar esté sucio o que el eddy sensor esté sufriendo interferencia por los imanes de la cama.
- Chequeo de distancia física: Para sensores inductivos, asegurate de que la distancia entre el sensor y la punta del nozzle sea la especificada por el fabricante (usualmente entre 0.5 mm y 1.5 mm).
Soluciones
- Limpieza profunda del nozzle — Antes de cualquier calibración de ABL, calentá el hotend y retirá cualquier resto de material. Un nozzle sucio es la causa nro. 1 de fallas en sistemas de auto-nivelación por contacto físico.

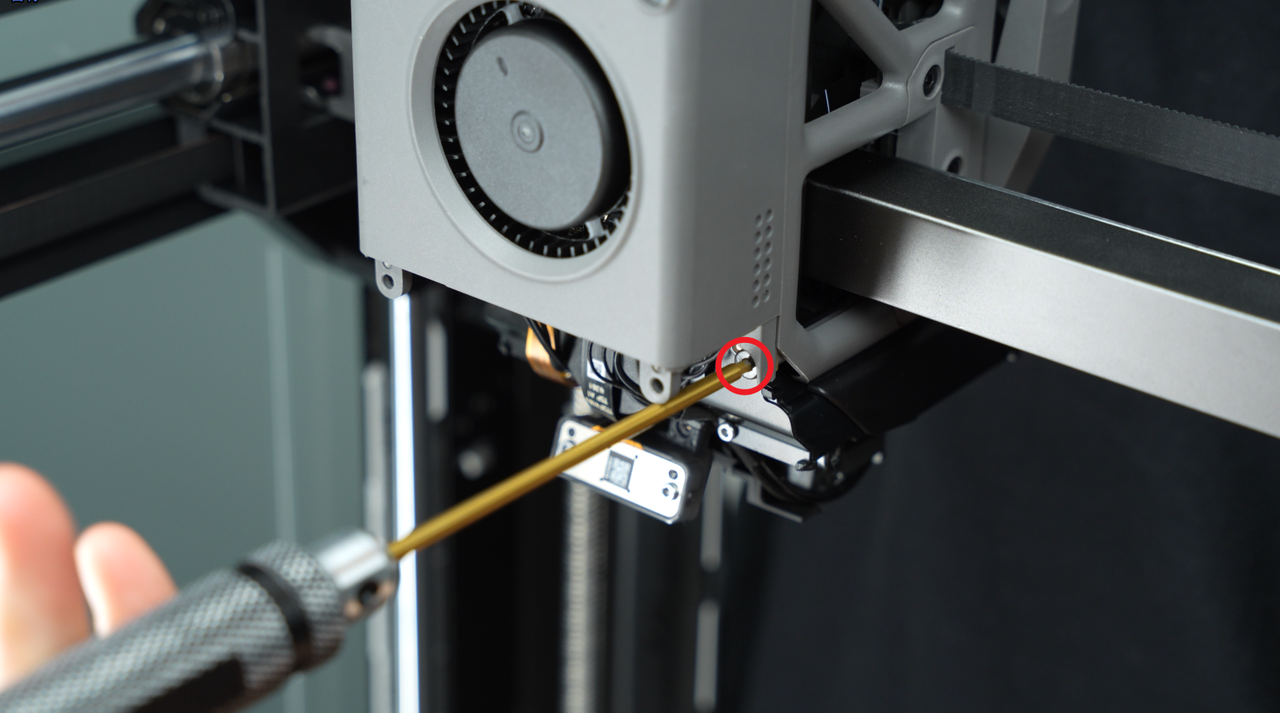

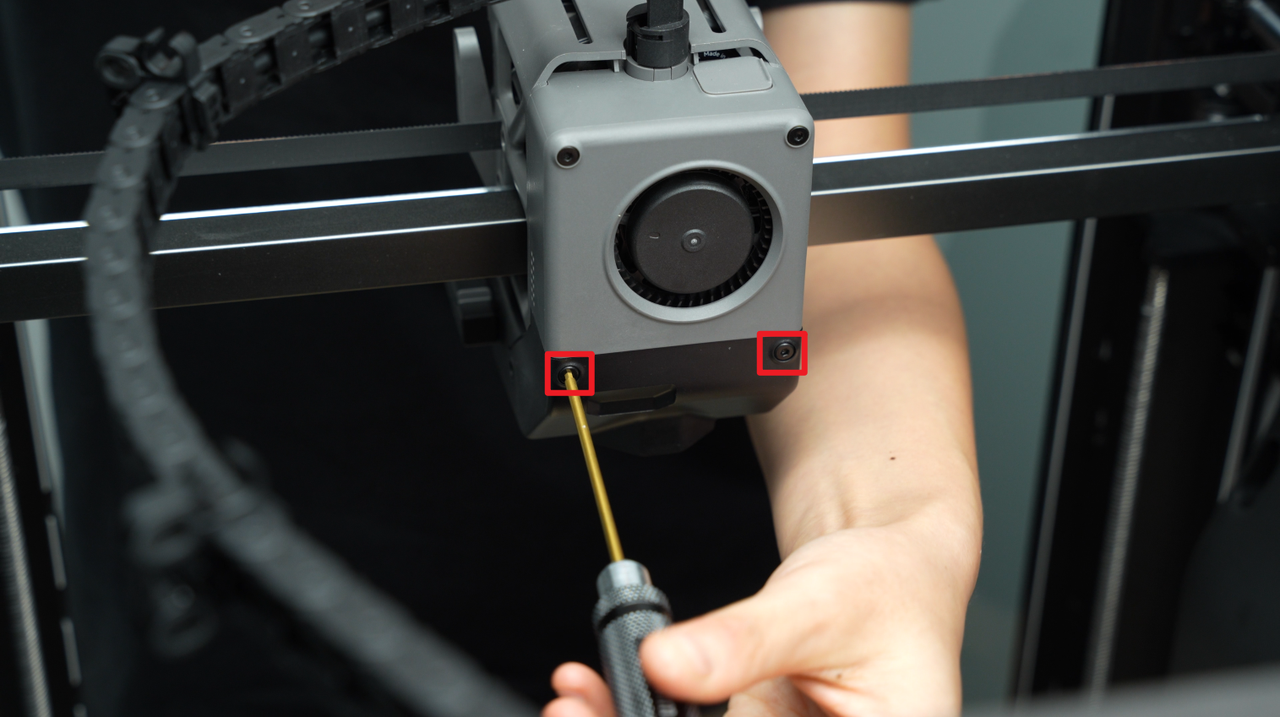

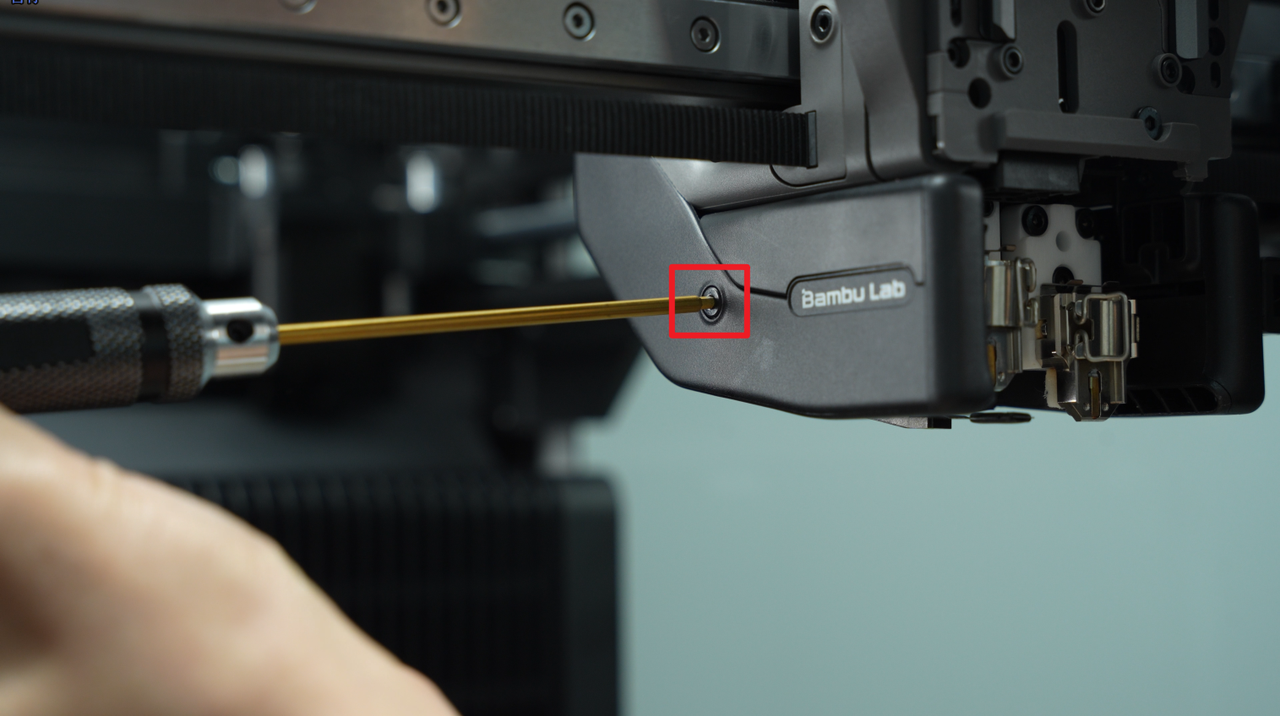

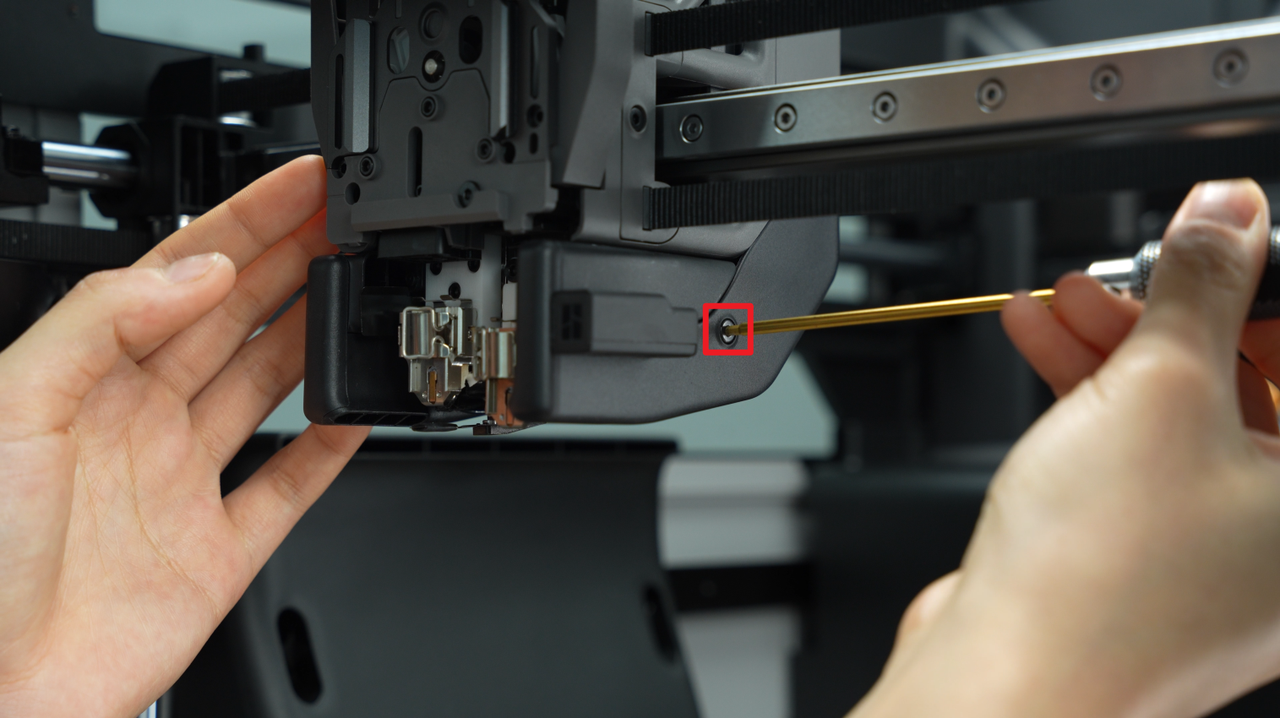

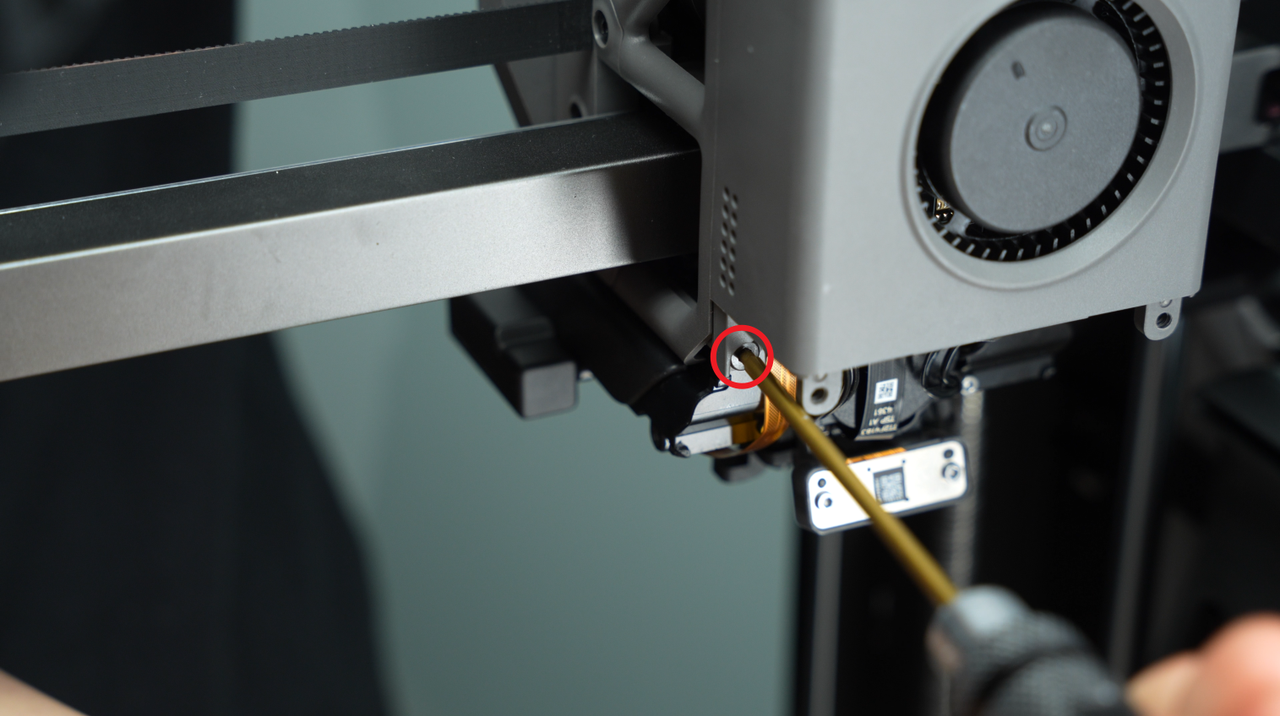

- Recalibración del eddy sensor — Si cambiaste el hotend o desarmaste el toolhead, tenés que ajustar el gap. En la serie P2S, esto implica aflojar el tornillo de montaje, posicionar el sensor a la altura correcta y volver a ajustar.
- Ajuste de offsets en el slicer o firmware — Si la primera capa queda muy alta o baja sistemáticamente, corregí el Z-offset. En Klipper usás
PROBE_CALIBRATE; en Bambu Studio usás el menú de calibración de la máquina. - Actualización de firmware (OTA) — Fabricantes como Bambu Lab lanzan mejoras constantes para los algoritmos del lidar y la compensación de vibraciones. Mantené la máquina actualizada para evitar errores de lectura falsos.
- Reemplazo de cables planos — Si el error es intermitente y ocurre solo cuando el toolhead se mueve hacia los extremos, lo más probable es que el cable plano (FPC) tenga una micro-fractura.
Configuración recomendada
| Parámetro | Valor recomendado | Notas por marca/material |
|---|---|---|
| Z-offset | Variable (0.00 a -0.100 mm) | Depende del tipo de build plate. |
| Probing Speed | 5 - 10 mm/s | Más lento mejora la precisión en sensores inductivos. |
| Bed Mesh Density | 5x5 o 9x9 | 9x9 es mejor para camas grandes o con deformaciones. |
| Lidar Calibration | Activado | Esencial en X1C para ajustar el flow al inicio de cada impresión. |
| Retraction Dist | 2.0 mm | Evita disparos en falso durante el movimiento entre puntos. |
Errores comunes al intentar solucionarlo

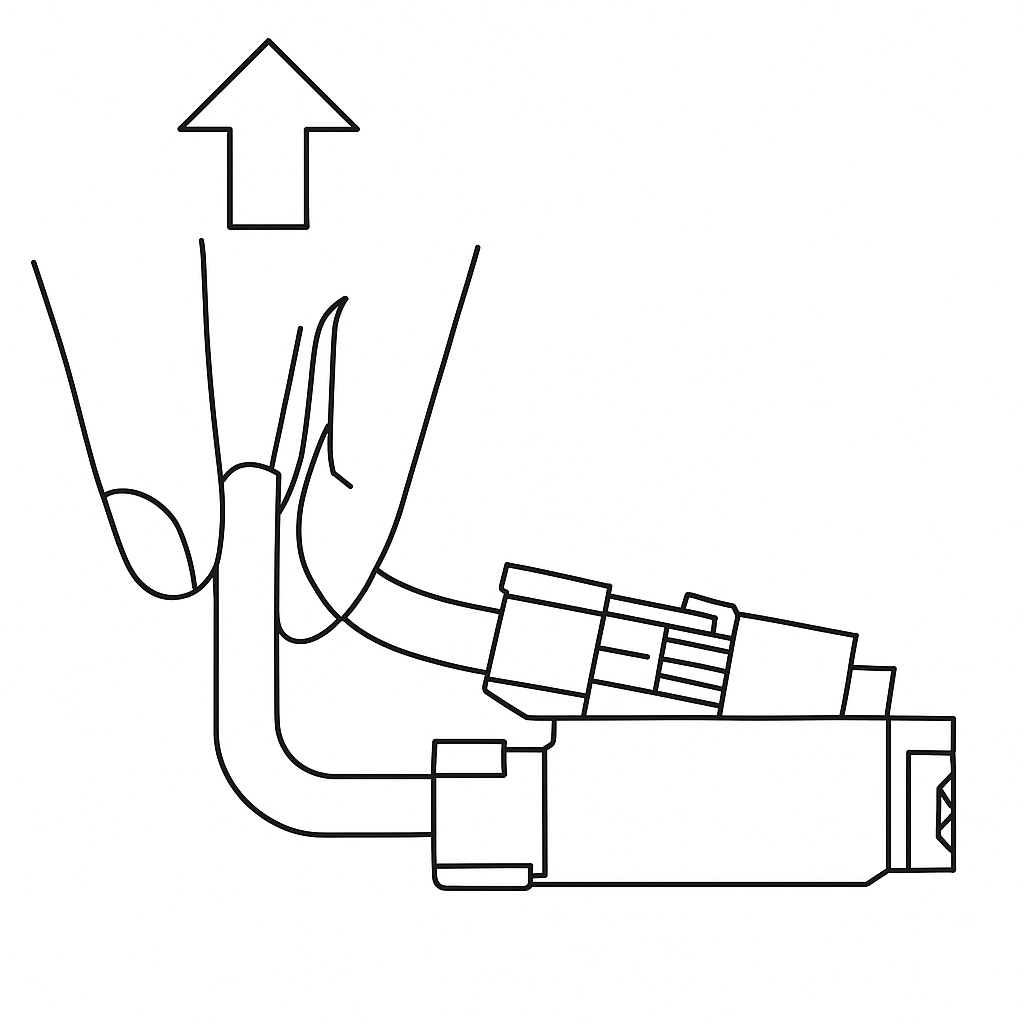

- Apretar de más los conectores: Los conectores de los sensores eddy current son extremadamente frágiles. Si hacés palanca, podés arrancar los pads del PCB.
- Nivelar con la cama fría: Siempre hacé el bed leveling con la cama a temperatura de trabajo (ej: 60 °C para PLA). El calor deforma el metal y altera la lectura del sensor inductivo.
- Ignorar el imán del handle: En las X1C o P2S, muchas veces el error de "puerta abierta" no es el sensor, sino que el imán en la manija de vidrio se cayó o se movió.
- Usar el sensor incorrecto: Intentar usar un sensor inductivo estándar sobre una cama de vidrio sin una superficie metálica debajo; el sensor nunca va a disparar y el nozzle va a chocar contra la cama.
- No recalibrar tras un cambio de nozzle: Cada nozzle tiene una longitud ligeramente distinta. Si cambiás uno de acero por uno de cobre endurecido, tenés que volver a ejecutar el proceso de calibración de Z-offset.
