Ventiladores y sistemas de refrigeración: Mantenimiento, diagnóstico y optimización técnica

El sistema de refrigeración es el encargado de mantener el equilibrio térmico entre la zona caliente y la zona fría del hotend, además de asegurar la solidificación precisa del filamento. Si tus ventiladores fallan o están mal configurados, te vas a encontrar con problemas graves como heat creep, atascos crónicos o piezas con terminación pobre. En esta guía consolidamos la experiencia técnica para que diagnostiques y soluciones cualquier falla en el flujo de aire de tu máquina.

Qué es

En una impresora 3D moderna, no hablamos de un solo ventilador, sino de un ecosistema de refrigeración que cumple funciones críticas y diferenciadas. Ignorar cualquiera de estos componentes garantiza fallas en el corto plazo.

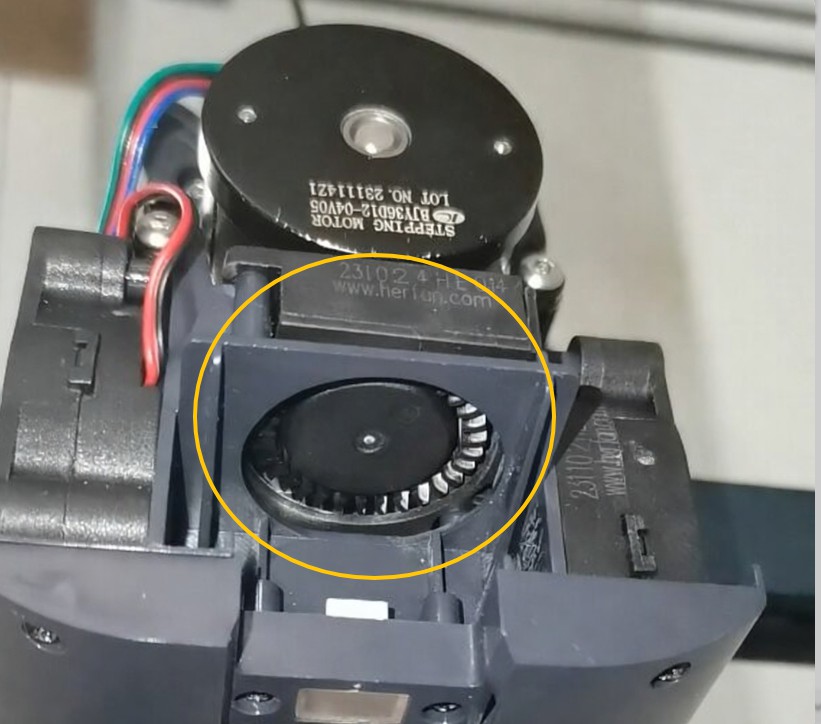

• Heat break fan: Es el ventilador más importante para la integridad de la máquina. Su función es enfriar el disipador del hotend para evitar que el calor suba hacia el extruder. Si este ventilador falla, el filamento se ablanda antes de llegar al nozzle y se produce un atasco imposible de sacar por software. Generalmente se activa automáticamente cuando el hotend supera los 50 °C o 55 °C.

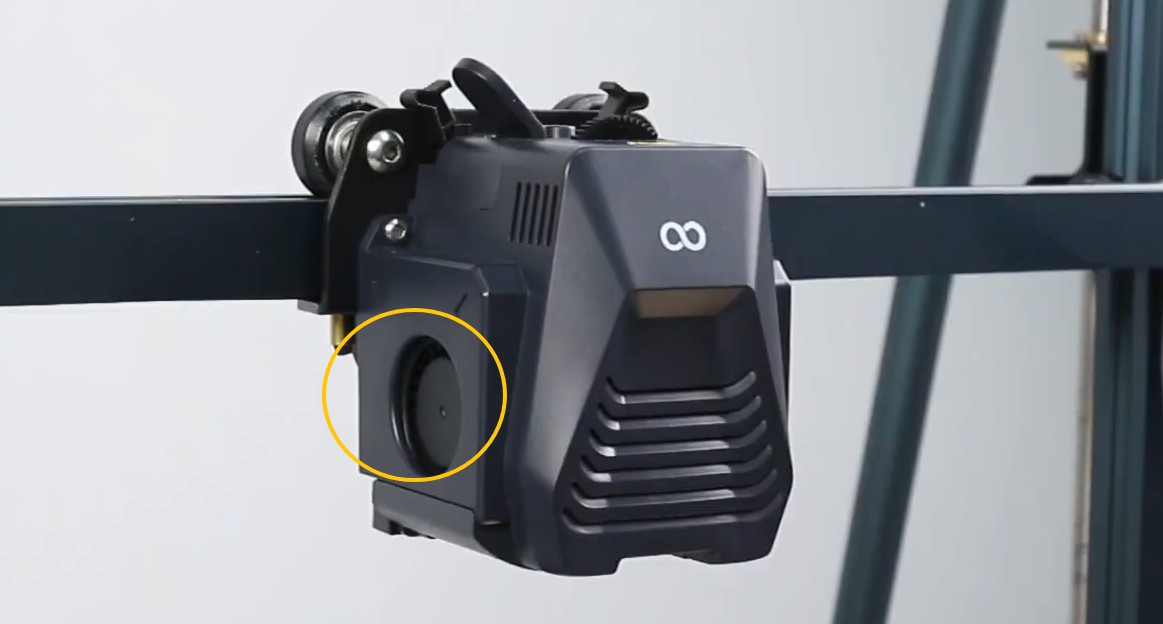

• Part cooling fan: Se encarga de enfriar el material recién extruido. Es vital para imprimir puentes, voladizos y para lograr detalles definidos en piezas pequeñas. Su velocidad se controla mediante el slicer y suele estar apagado en la primera capa para mejorar la adherencia al build plate.

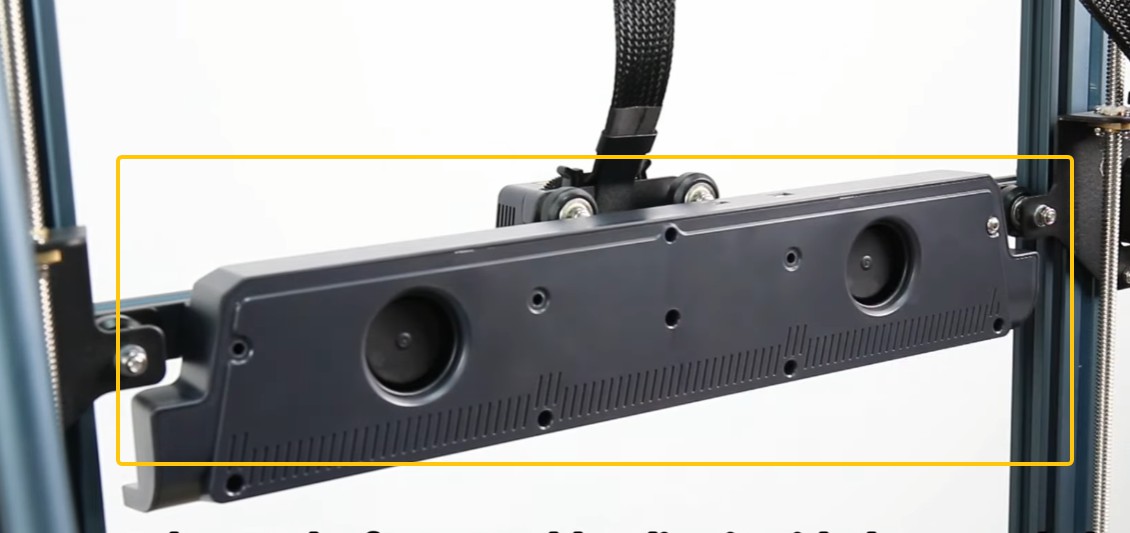

• Auxiliary fan: Presente en máquinas de alta velocidad como la serie X1 o P1 de Bambu Lab y la Neptune 4 de Elegoo. Proporciona un flujo de aire masivo desde un lateral de la cámara para enfriar capas que se imprimen en pocos segundos, evitando que la pieza se deforme por el calor acumulado.

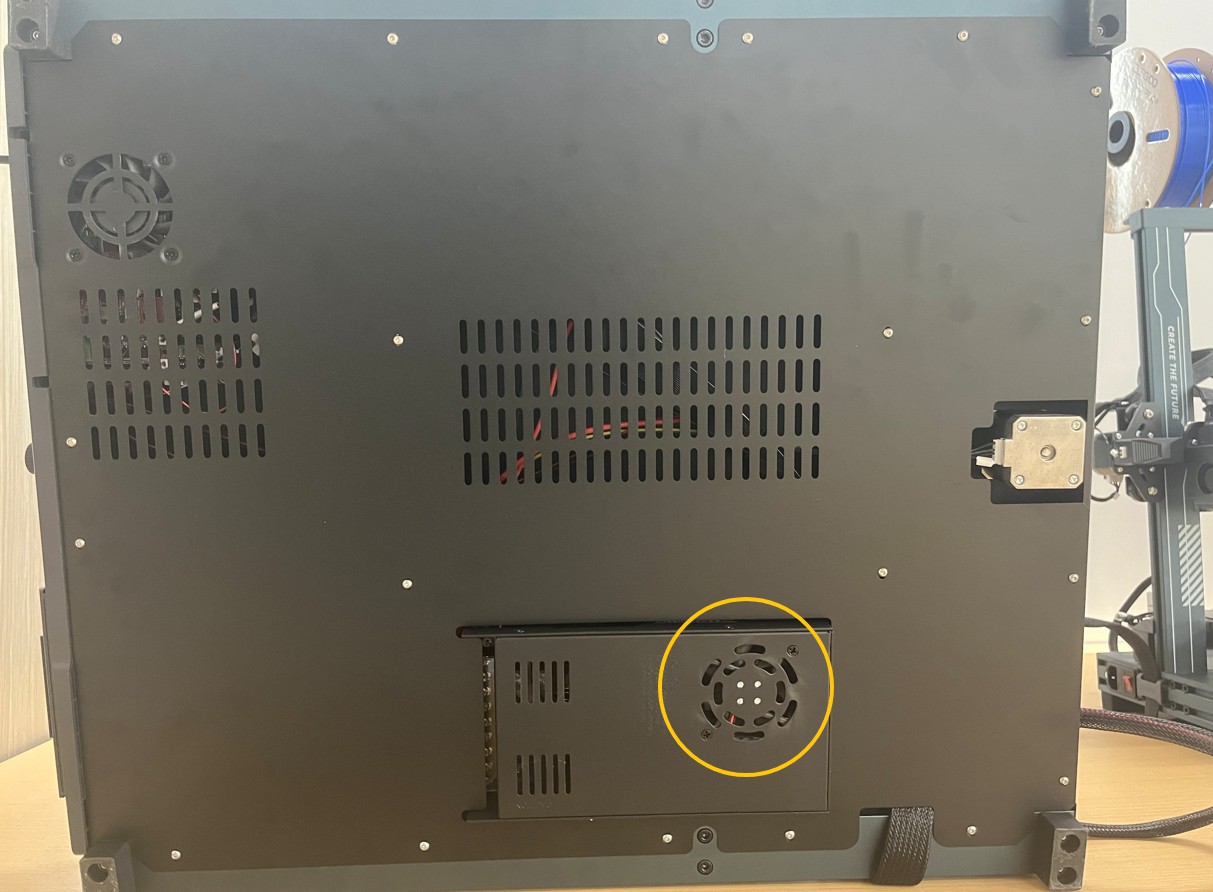

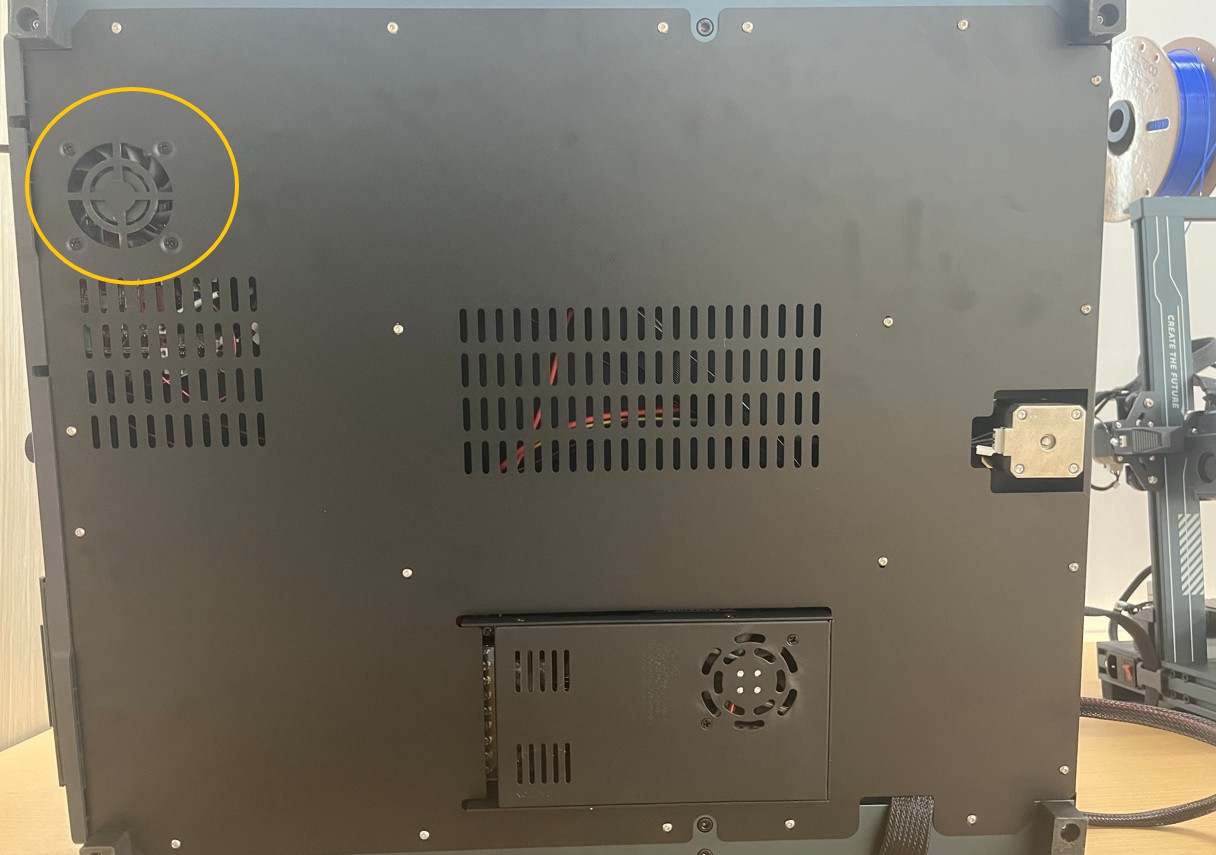

• Motherboard fan y Power supply fan: Son los encargados de mantener estables los drivers y los componentes electrónicos. Si el motherboard fan falla, los drivers pueden entrar en protección térmica, provocando pérdida de pasos o reinicios inesperados de la placa bajo Klipper o Marlin.

Causas de fallas en la refrigeración

Los problemas de ventilación suelen derivar de tres factores principales que tenés que revisar en orden de complejidad:

• Acumulación de residuos: Los restos de hilos de filamento y el polvillo del ambiente se enredan en el eje de las aspas, aumentando la fricción y bajando las RPM hasta frenar el motor.
• Fatiga de cables y conectores: En el caso del hotend, los cables están en constante movimiento. Un cable cortado internamente o un conector flojo en la Toolhead Board (típico en modelos Bambu H2 o A1) son causas comunes de errores intermitentes.
• Falla del MOSFET en la motherboard: Un cortocircuito en los cables del ventilador puede quemar el componente de la placa que controla el PWM, dejando el ventilador permanentemente encendido o siempre apagado.
• Configuración incorrecta en el slicer: Valores de "Min fan speed threshold" demasiado bajos pueden no suministrar el voltaje inicial necesario para romper la inercia del motor, haciendo que el ventilador haga ruido pero no gire.

Diagnóstico paso a paso

Si notás que un ventilador no arranca, seguí este protocolo técnico antes de comprar repuestos:

1. Verificación de condiciones de disparo: Chequeá si el ventilador debería estar encendido. El heat break fan suele activarse recién a los 50 °C. Si el nozzle está frío, es normal que no gire.
2. Prueba manual por interfaz: Desde la pantalla de la impresora o desde Fluidd/Mainsail, forzá el ventilador al 100%. Si no arranca pero sentís que el motor vibra o intenta girar, el problema es mecánico o de suciedad.

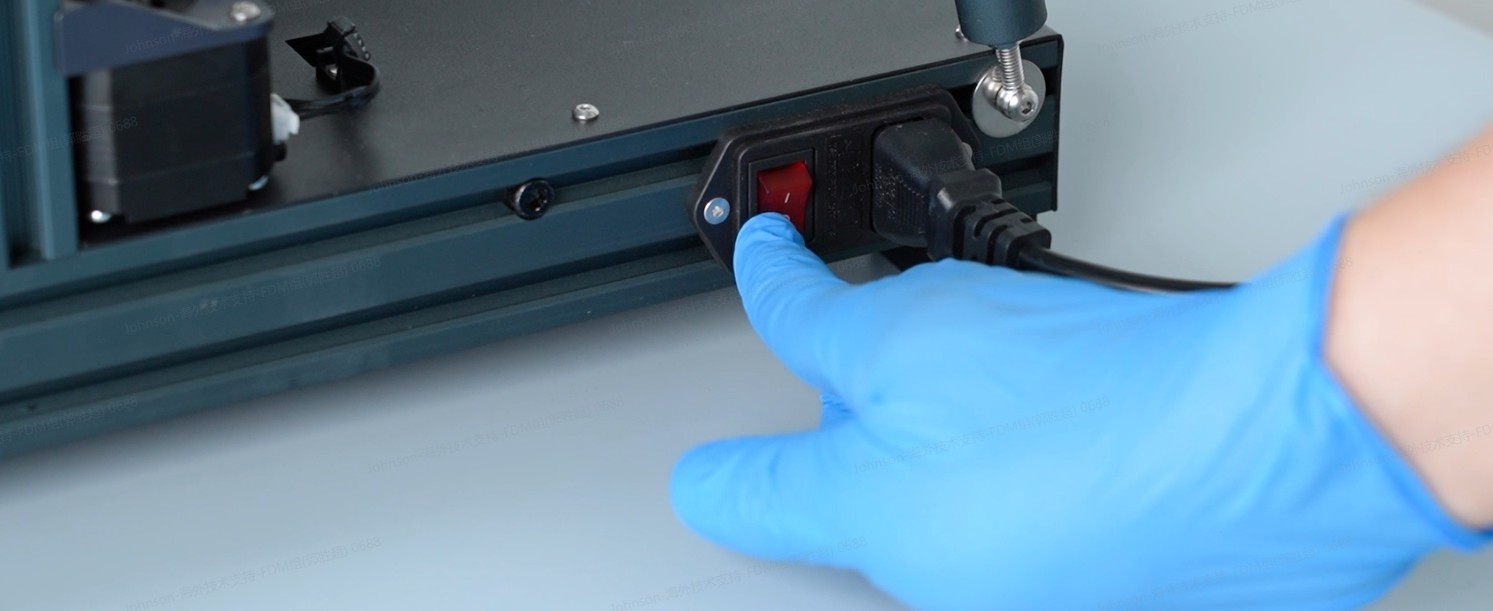

3. Inspección física y limpieza: Con la máquina apagada, usá una pinza de precisión para retirar cualquier resto de plástico entre las aspas. Giralo con la mano; debería moverse libremente sin resistencia.
4. Medición de voltaje: Usá un multímetro en los terminales del ventilador (generalmente 24V DC). Si la placa marca 24V pero el ventilador no se mueve, el componente está quemado. Si marca 0V teniendo el comando activado, el problema está en el cableado o en la motherboard.
5. Prueba de cruce: Si los conectores son compatibles, conectá el ventilador que falla en un puerto que sepas que funciona (ej: intercambiá temporalmente el part cooling fan por el heat break fan en la placa para descartar fallas de puerto).

Soluciones

1. Limpieza profunda con aire comprimido y pincel — Retirá el shroud o la carcasa del toolhead y limpiá a fondo. No uses lubricantes líquidos (aceite o WD40), ya que atraen más polvillo y terminan frenando el rodamiento definitivamente.
2. Ajuste de conectores y crimpado — En impresoras como la Neptune 4 Plus o Max, revisá que el conector de la base del ventilador auxiliar no esté flojo. Si el conector es tipo JST, asegurate de que los pines estén bien asentados.
3. Reemplazo del ventilador — Si el motor hace un ruido agudo o vibración excesiva, los rodamientos están gastados. Los ventiladores son consumibles; si fallan, lo más sano es cambiarlos por uno nuevo con el mismo flujo de aire (CFM) y voltaje.
4. Actualización o reparación de firmware — Si usás Klipper y ves errores como virtual_sdcard_on_error_gcode, puede haber una inconsistencia en la definición de los pines en el archivo printer.cfg. Verificá que los alias de los fans coincidan con los puertos físicos.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Lubricar los ventiladores: Los ventiladores de impresoras 3D suelen ser de rodamiento sellado o de buje. Ponerles aceite solo genera un "barro" con el polvillo del filamento que los termina quemando.
• Invertir la polaridad: Los ventiladores de DC tienen polaridad fija. Si conectás el cable rojo en el pin negativo, lo más probable es que quemes el circuito interno del ventilador instantáneamente.
• Ignorar el motherboard fan: Muchos usuarios encierran la impresora en un gabinete para imprimir ABS pero no aseguran que la electrónica reciba aire fresco del exterior. Esto causa fallas aleatorias a mitad de impresión por sobrecalentamiento de drivers.
• Limpiar con la máquina encendida: Meter un destornillador o un cepillo de metal entre las aspas con el ventilador girando puede romper una aspa o, peor, causar un corto en la línea de 24V que dañe la CPU de la impresora.
