Nozzle tapado y atascos: Guía definitiva de diagnóstico y reparación

El nozzle tapado es el problema más común en la impresión 3D, pero también uno de los más fáciles de solucionar si sabés identificar dónde está el bloqueo. Desde un simple residuo de filamento quemado hasta un atasco mecánico en el extruder, acá tenés los pasos para recuperar tu flujo de trabajo sin romper nada.

Qué es

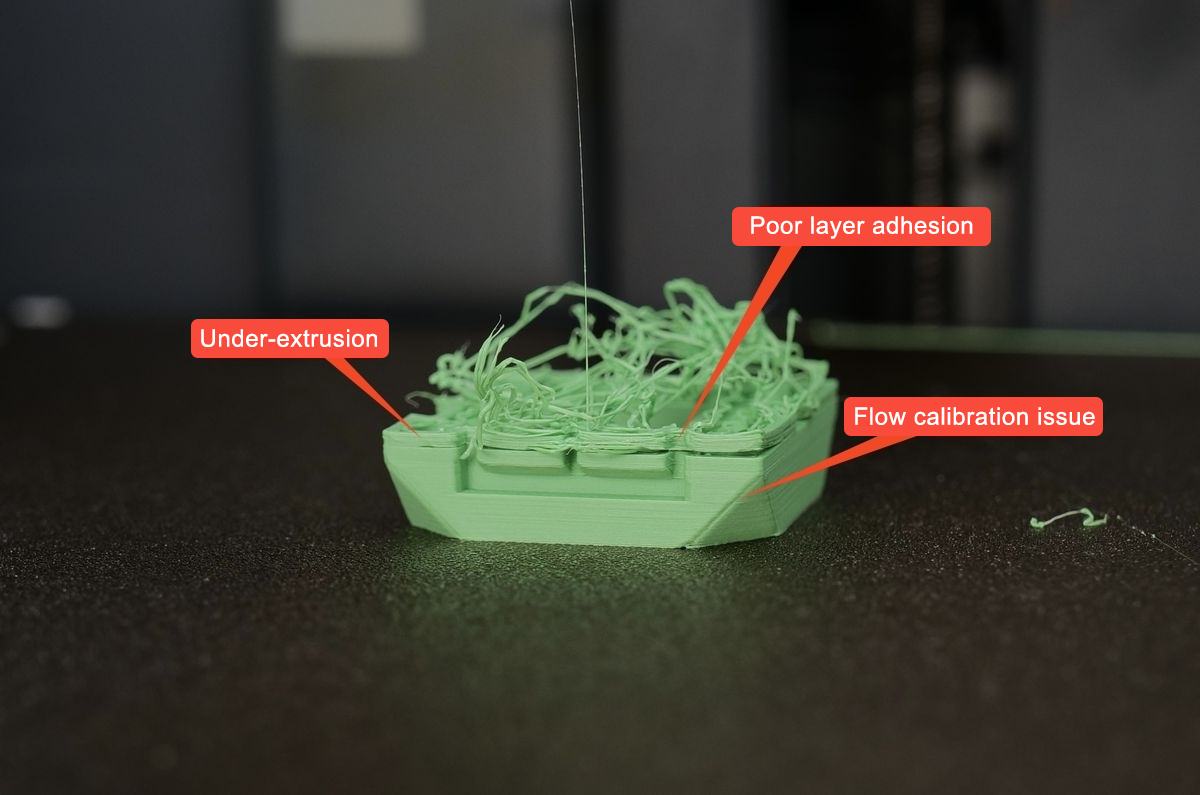

Un atasco ocurre cuando el flujo de filamento se interrumpe total o parcialmente entre el extruder y la punta del nozzle. En el ecosistema de máquinas modernas como la serie X1C, P1S o la línea K1, esto se manifiesta de dos formas: el "air printing" o una subextrusión severa que deja las piezas con paredes débiles y con aspecto de red o esponja. El atasco puede localizarse en el nozzle, en el heat break o directamente en los engranajes del extruder.

Causas

• Heat creep: El calor sube por el hotend hacia la zona fría, ablandando el filamento antes de tiempo. Esto es muy común al imprimir PLA en cámaras cerradas o con poca ventilación del hotend.
• Residuos de materiales previos: Al pasar de un filamento de alta temperatura a uno de baja (PLA), si no hacés una purga correcta, los restos del material técnico pueden quedar sólidos y bloquear la salida.
• Filamento húmedo o de mala calidad: Las impurezas físicas o burbujas de vapor por humedad generan tapones internos.
• Retraction excesiva: Si el slicer está configurado con una retraction muy larga, el filamento caliente entra en la zona fría y se pega a las paredes del heat break.
• Partículas externas: Polvo acumulado en el filamento que entra al sistema y se deposita en la punta de 0.4 mm.

Diagnóstico paso a paso

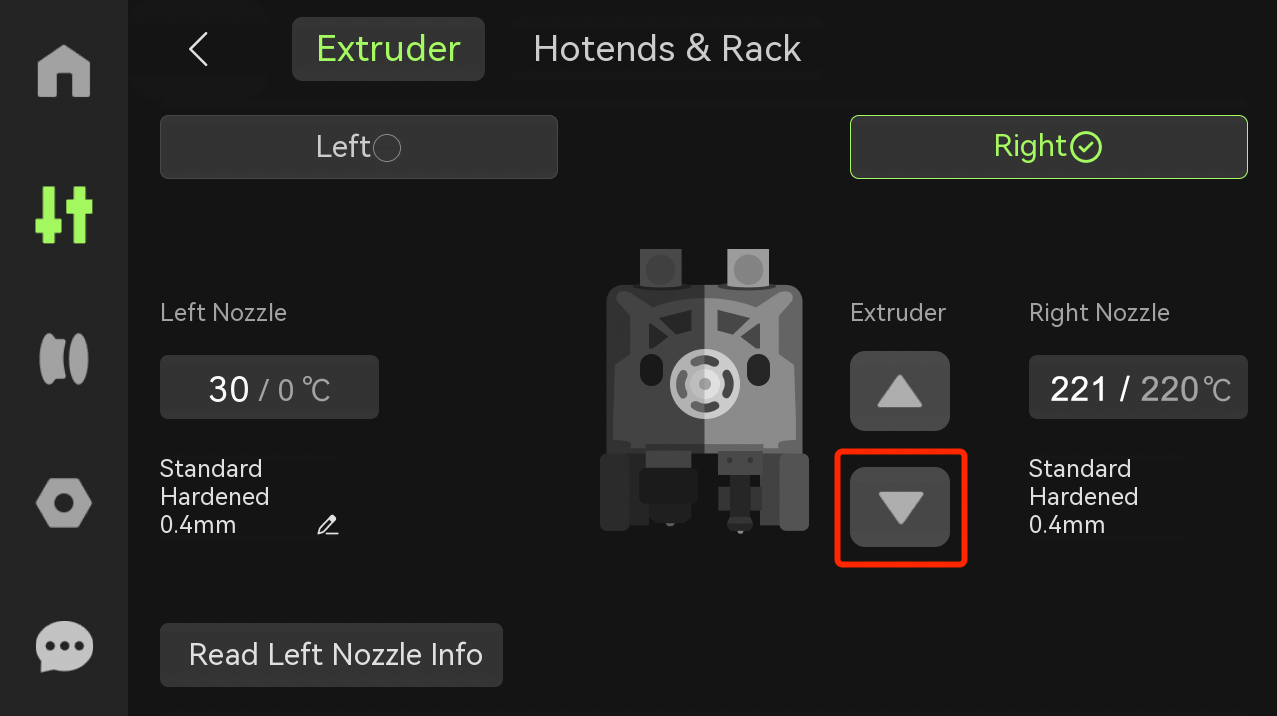

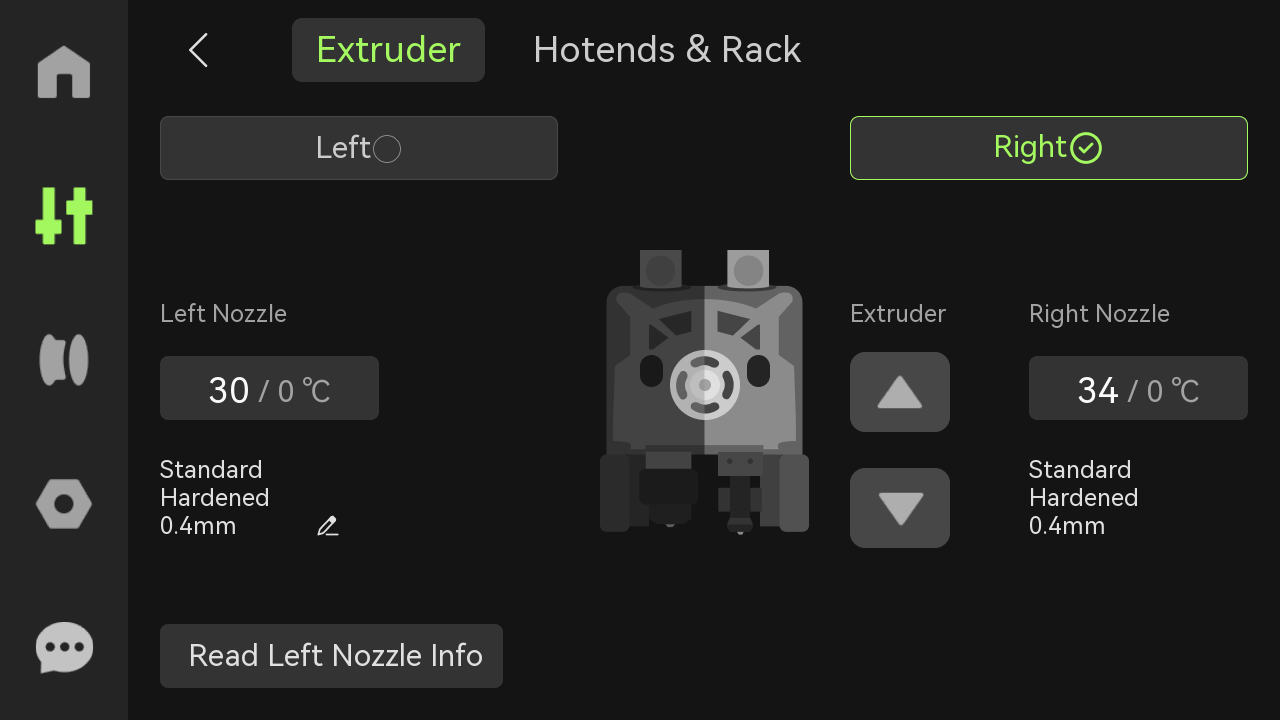

1. Prueba de extrusión manual: Calentá el hotend a la temperatura de impresión del filamento cargado y usá la opción "Extrude" desde la pantalla o el software. Si escuchás un "clic-clic" rítmico, el motor del extruder está perdiendo pasos porque no puede empujar el material.
2. Inspección visual del flujo: Si el filamento sale muy fino o se enrosca inmediatamente hacia arriba pegándose al nozzle, tenés un atasco parcial.
3. Prueba de carga manual: Soltá el seguro del extruder y empujá el filamento con la mano. Si sentís una resistencia elástica, el problema es un tapón de calor. Si la resistencia es sólida, el bloqueo está en la punta.
4. Verificación del extruder: Si el motor gira pero el filamento no se mueve ni un milímetro, es probable que los dientes del engranaje hayan "comido" el filamento y estén llenos de viruta plástica, perdiendo tracción.

Soluciones

1. Manual Extrusion y limpieza con aguja — Subí la temperatura 20 °C por encima de lo normal para ese material. Mientras el hotend intenta extruir, insertá una aguja de limpieza por la punta del nozzle varias veces. Esto suele romper los depósitos de carbón o partículas pequeñas.
2. Cold pull — Es la forma más efectiva de limpiar el interior del hotend sin desarmar.
   • Calentá a 220 °C.
   • Insertá filamento manualmente hasta que salga un poco.
   • Bajá la temperatura a 90 °C o 100 °C y esperá a que estabilice.
   • Tirá del filamento hacia arriba con un movimiento firme y seco. Si lo hiciste bien, la punta del filamento tendrá la forma interna del nozzle y verás los puntos negros de suciedad pegados al plástico.
3. Hot hex wrench — Si el filamento se cortó dentro del hotend y no podés empujarlo ni sacarlo, usá una llave Allen fina (1.5 mm). Calentá la punta de la llave con un encendedor, insertala por la entrada superior del hotend para que se clave en el plástico atascado. Esperá a que enfríe y tirá de la llave para sacar el tapón sólido.

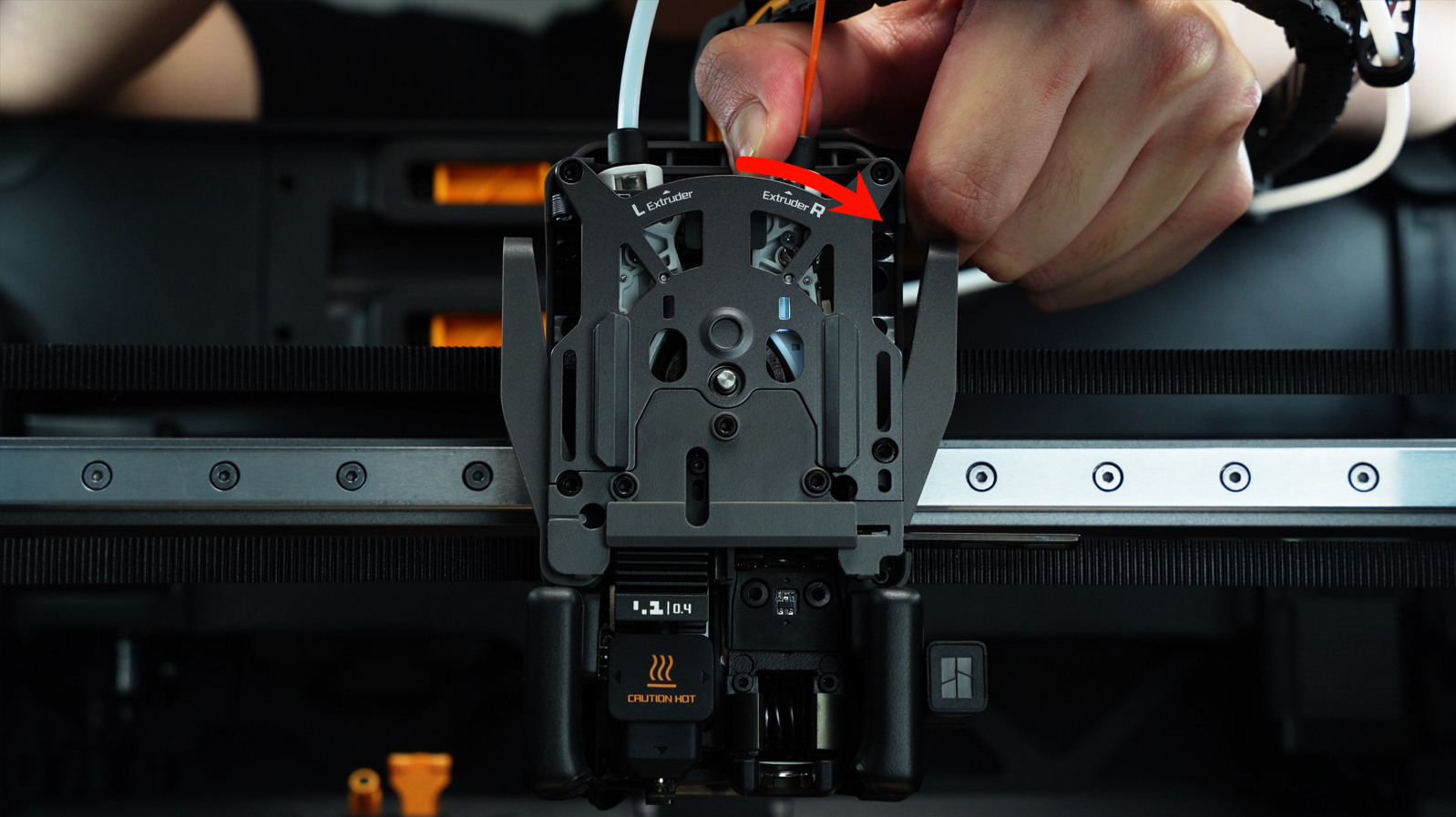

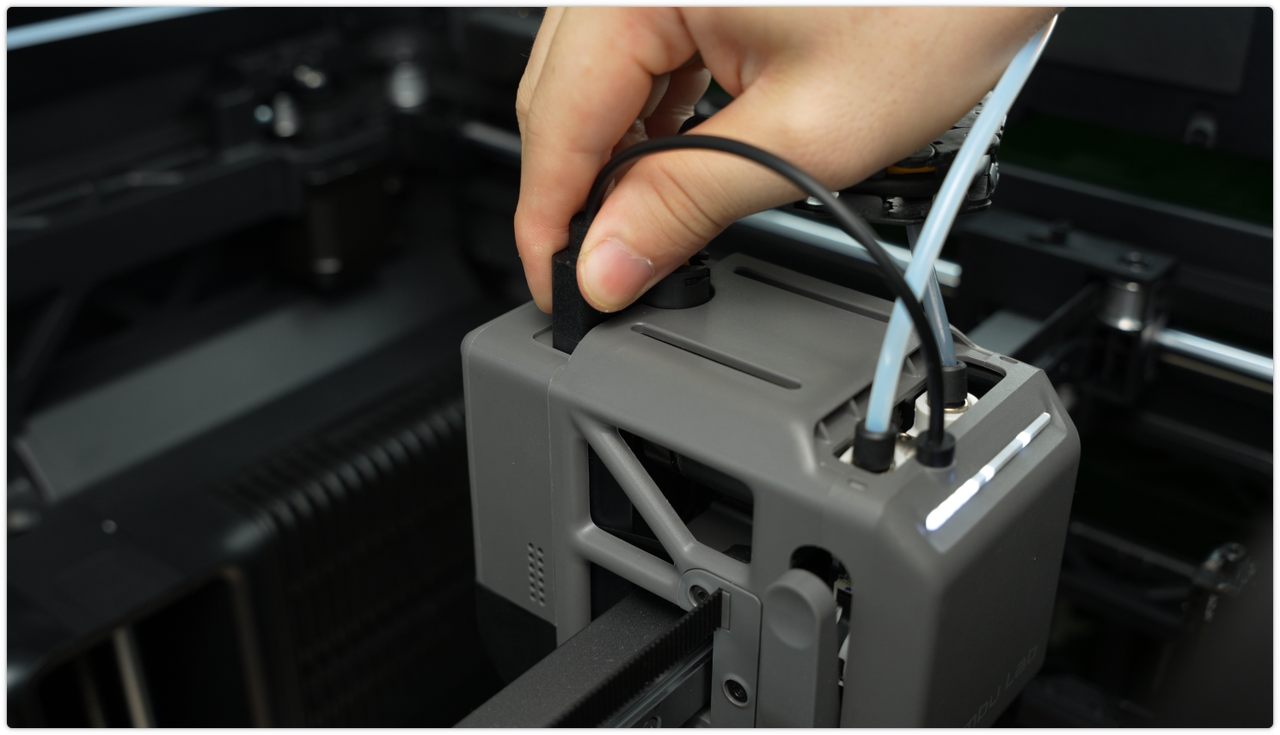

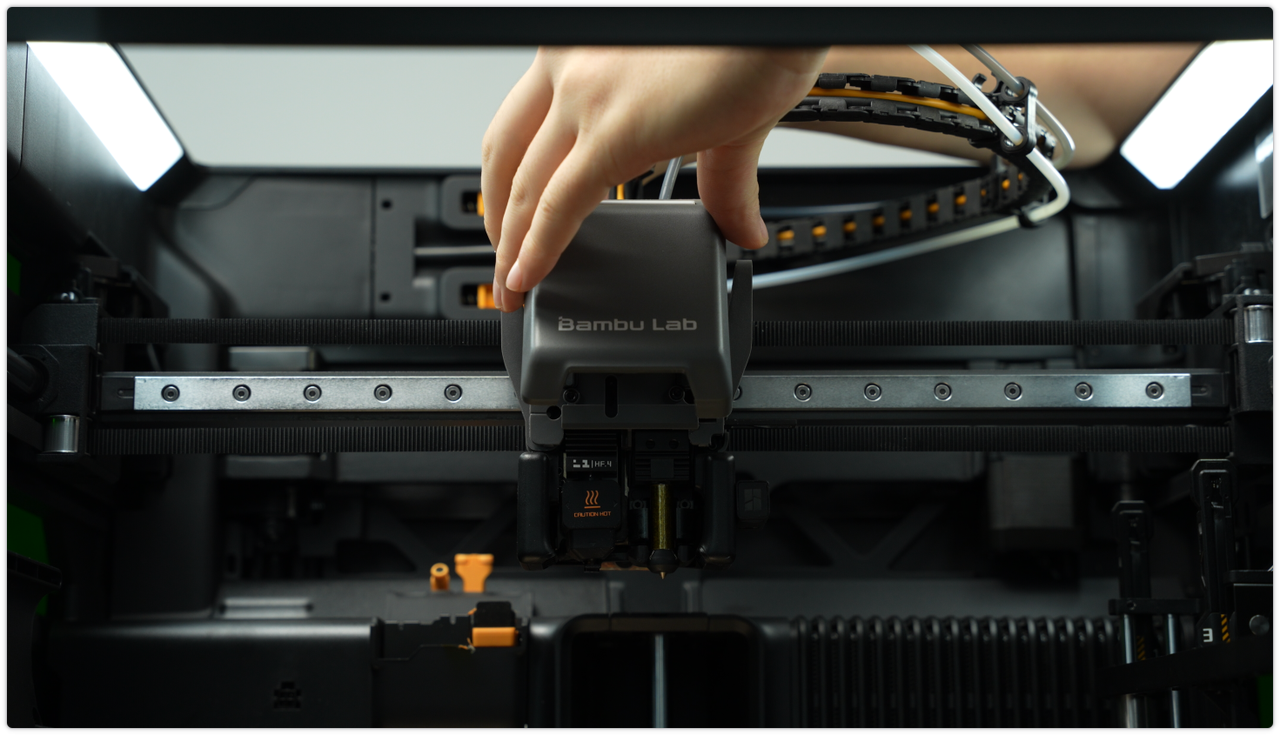

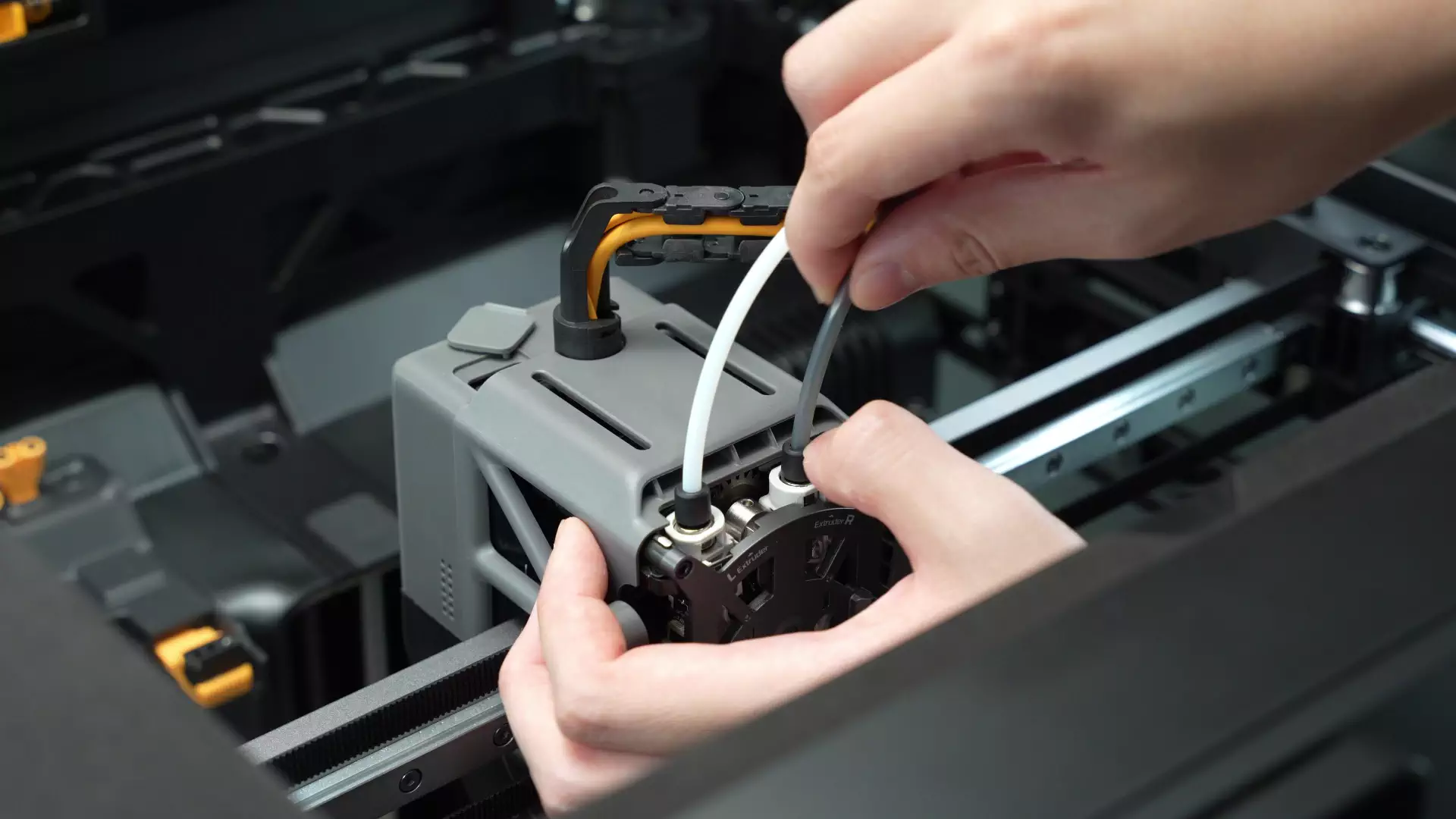

4. Desarme del extruder — Si el problema persiste, es mecánico. En impresoras como la P1S o la K1, hay que retirar los tornillos del conjunto del extruder. Buscá restos de filamento atrapados entre los rodamientos o filamento triturado en los dientes de los engranajes. Limpiá con un cepillo de alambre pequeño o aire comprimido.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Usar la aguja con el nozzle frío: Podés quebrar la aguja adentro del nozzle y vas a tener que tirar el hotend completo a la basura.
• Empujar con demasiada fuerza: Si el atasco es por un nudo de filamento, empujar con herramientas metálicas puede rayar el canal interno del nozzle, lo que provocará atascos crónicos en el futuro.
• No limpiar los engranajes del extruder: De nada sirve destapar el nozzle si el extruder quedó lleno de polvillo de plástico; va a volver a patinar en la primera retracción larga.
• Olvidarse del ventilador del hotend: Si el ventilador frontal del cabezal no gira a las RPM correctas, el atasco va a volver a los 10 minutos de empezar cualquier impresión por culpa del calor subiendo al heat break.
