Nivelación de cama: tramming manual, ABL y mesh compensation

La nivelación de cama es el proceso de asegurar que el nozzle mantenga una distancia constante respecto al build plate en toda su superficie. Si este ajuste falla, vas a tener problemas de adherencia, warping o una primera capa con grosores inconsistentes que arruinan la pieza desde el inicio.

Qué es

Es fundamental distinguir entre dos procesos que suelen confundirse: el tramming y el mesh compensation. El tramming consiste en ajustar físicamente la posición del build plate para que sea paralelo a los ejes X e Y del cabezal. Esto se hace mediante los tornillos o resortes ubicados debajo de la base.

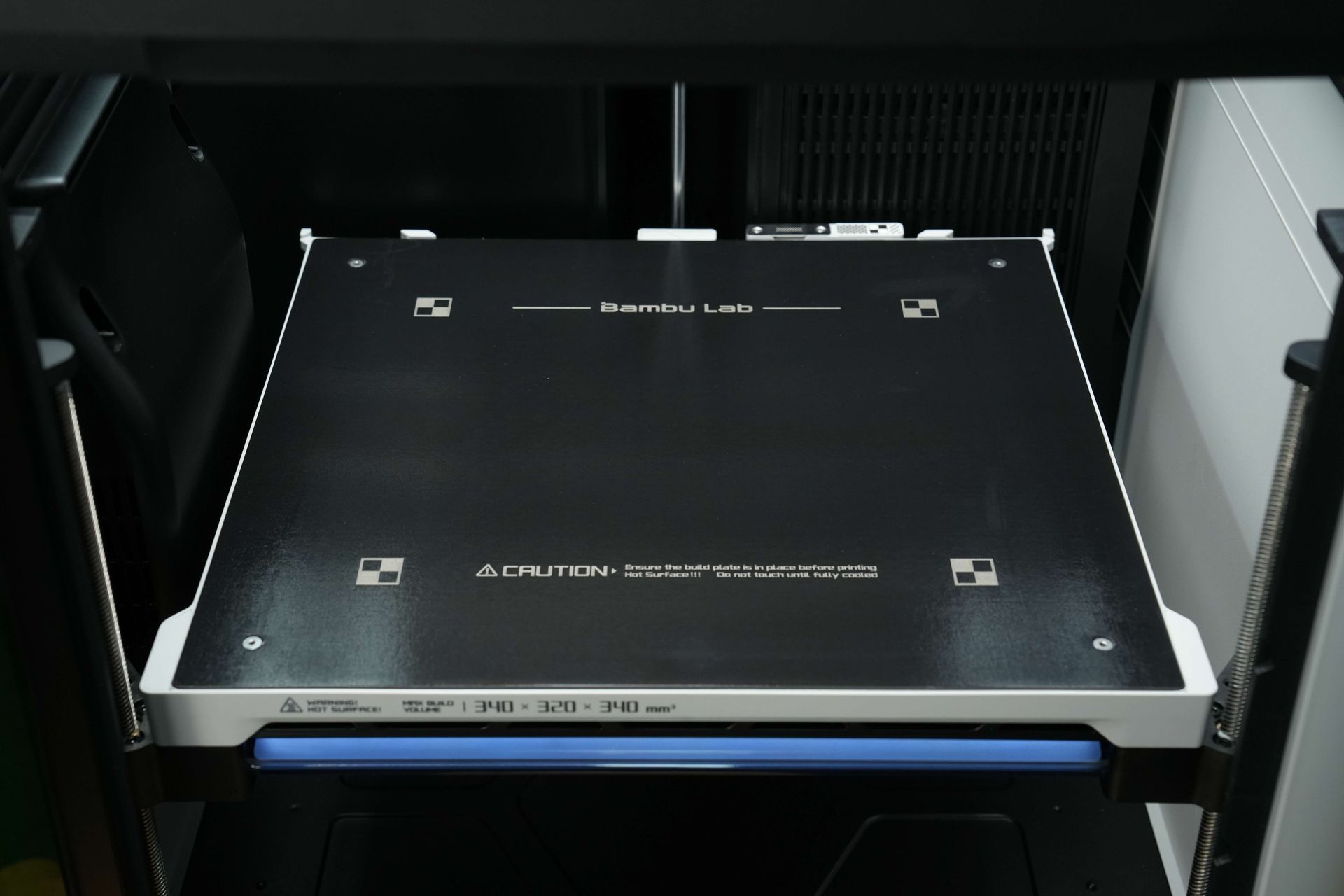

Por otro lado, la nivelación automática (ABL) y el Bed Mesh son soluciones de software. El sensor mide la topografía del build plate en varios puntos y genera un mapa digital. Durante la impresión, el firmware de la impresora compensa las micro-irregularidades moviendo el eje Z hacia arriba y hacia abajo dinámicamente mientras el cabezal se desplaza. Ni el build plate más caro es perfectamente plano; por eso, el Bed Mesh es el aliado necesario para obtener una primera capa perfecta, incluso en camas con ligeras deformaciones.

Causas de una mala nivelación

• Dilatación térmica: El metal y el vidrio se expanden al calentarse. Si nivelás la cama en frío, cuando llegue a 60 °C o 100 °C, la forma va a ser distinta.

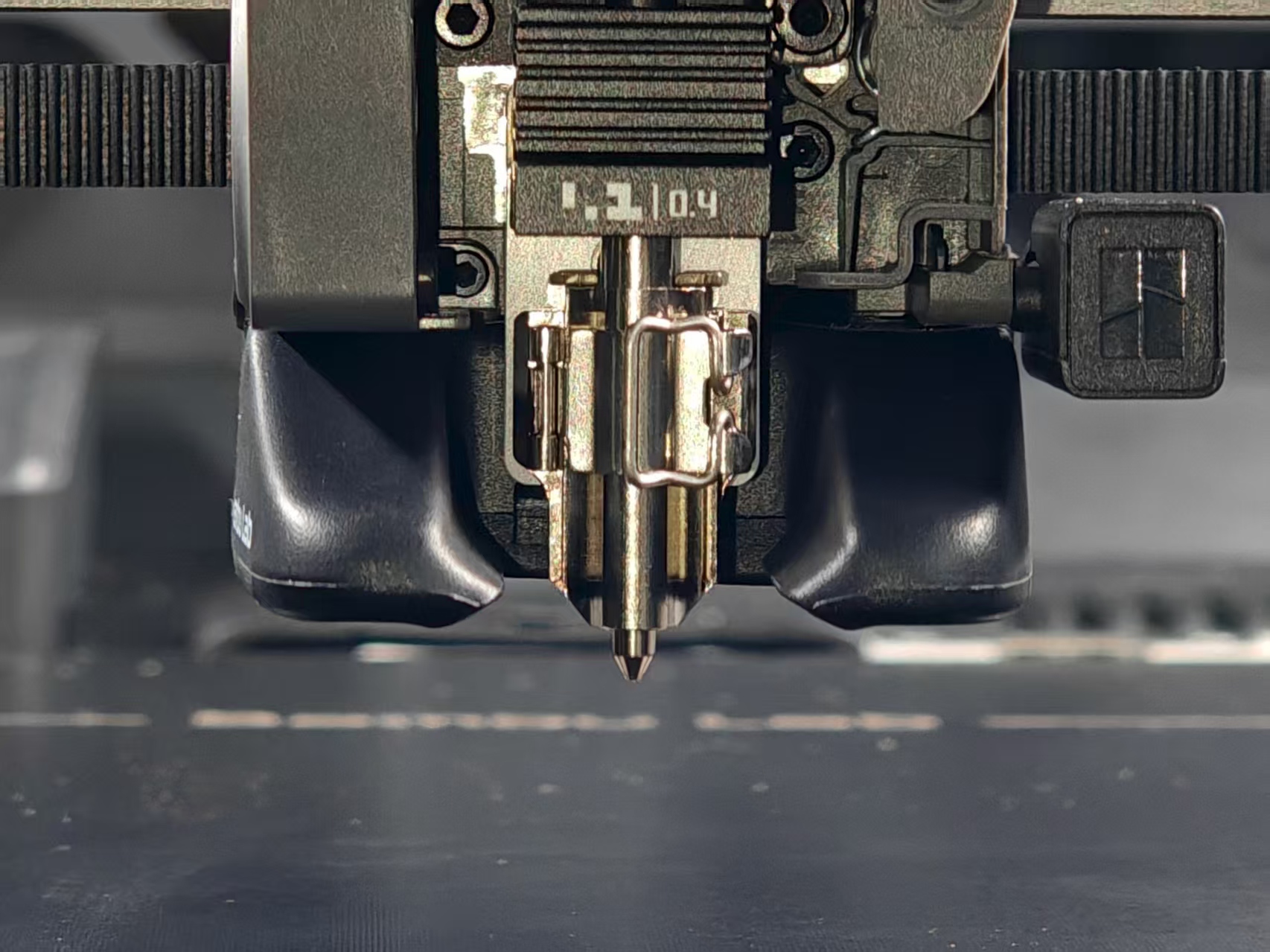

• Residuos en el nozzle: En impresoras que usan el nozzle como sonda (como la Bambu Lab A1, X1C o la Creality K1), un resto de filamento endurecido en la punta engaña al sensor y genera un Z-offset erróneo.
• Resortes vencidos o tornillos flojos: Las vibraciones de impresiones a alta velocidad pueden aflojar las perillas manuales de impresoras tipo Ender 3 o MK4S.
• Sensores inductivos o capacitivos sucios: El polvo o restos de laca en el sensor de ABL pueden causar lecturas inconsistentes.
• Desgaste del PEI o FEP: Una superficie de impresión dañada o con burbujas altera la lectura del mapa de altura.

Diagnóstico paso a paso

1. Limpieza absoluta: Limpiá el build plate con alcohol isopropílico y asegurate de que el nozzle no tenga una gota de plástico colgando. Calentá el hotend a 150 °C y retirá cualquier resto con un cepillo de alambre fino.
2. Verificación de rigidez: Comprobá que no haya juego en el eje X ni en el build plate. Si movés la cama con la mano y sentís un "clic" o tambaleo, tenés que ajustar las excéntricas antes de nivelar.
3. Home de ejes: Ejecutá un G28 para que la impresora encuentre sus ceros mecánicos.
4. Carga del Mesh: Revisá en el slicer o en la consola si el mesh está activo. Muchas veces la impresora hace el sensado pero el gcode de inicio no tiene el comando BED_MESH_PROFILE LOAD=default, por lo que ignora la corrección.

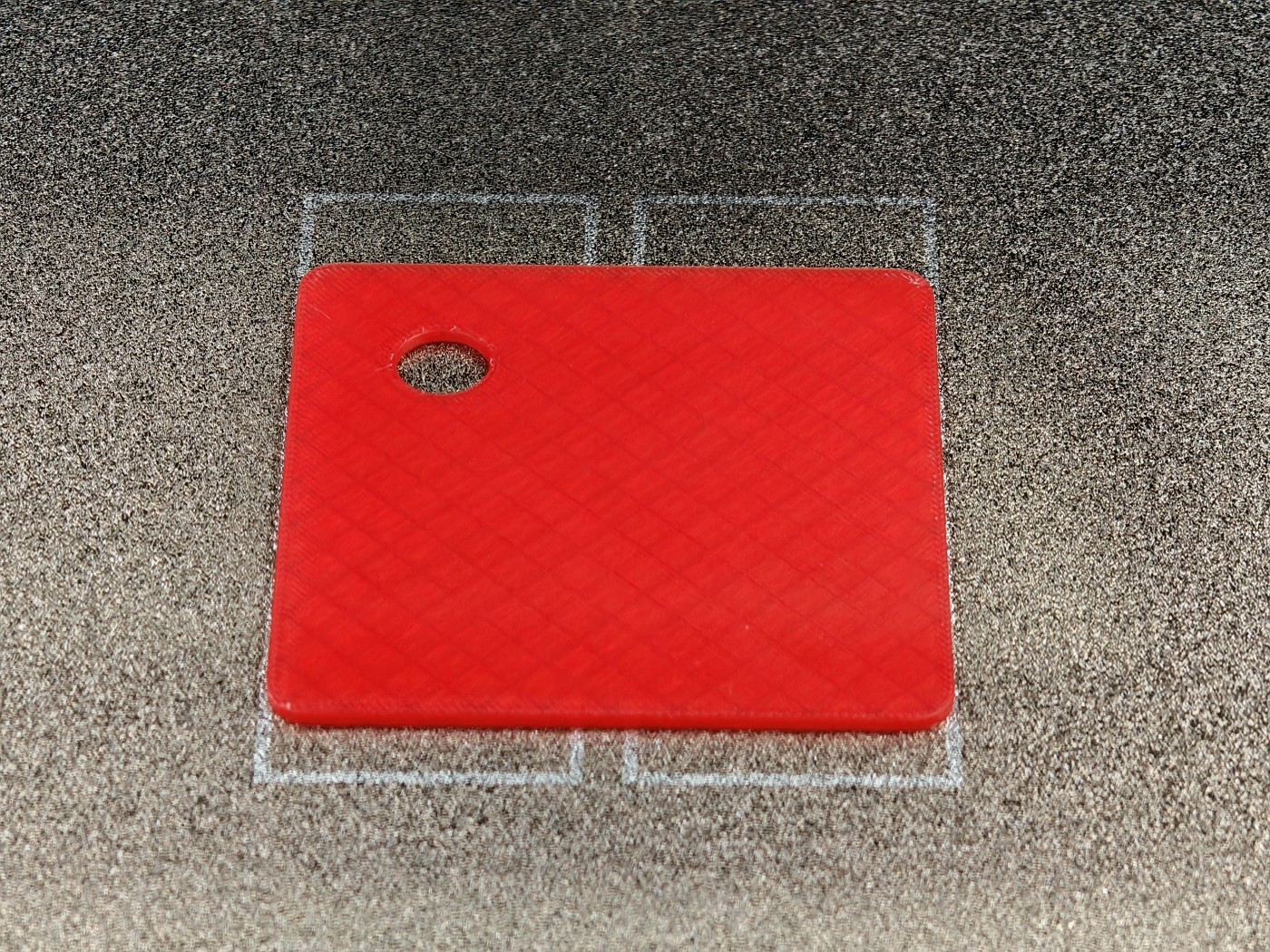

5. Test de primera capa: Imprimí un patrón de cinco cuadrados de una sola capa. Si el centro está bien pero una esquina está muy "aplastada" o transparente, el problema es de tramming mecánico.

Soluciones

1. Limpieza del nozzle y re-nivelación: Es la solución al 90% de los problemas en máquinas modernas. Asegurá que la punta esté impecable para que el contacto con el build plate sea real y no sobre plástico.
2. Calibración del Z-offset: Si la nivelación parece correcta pero el filamento no se pega o el nozzle "araña" la cama, tenés que ajustar el Z-offset. En Klipper usá PROBE_CALIBRATE; en Marlin, buscalo en el menú de la pantalla como Z-Probe Offset.
3. Tramming manual con el sensor: Usá funciones como BED_SCREWS_ADJUST en Klipper. La impresora mide sobre cada tornillo y te dice exactamente cuánto girar la perilla. Es muchísimo más preciso que el viejo método del papel.

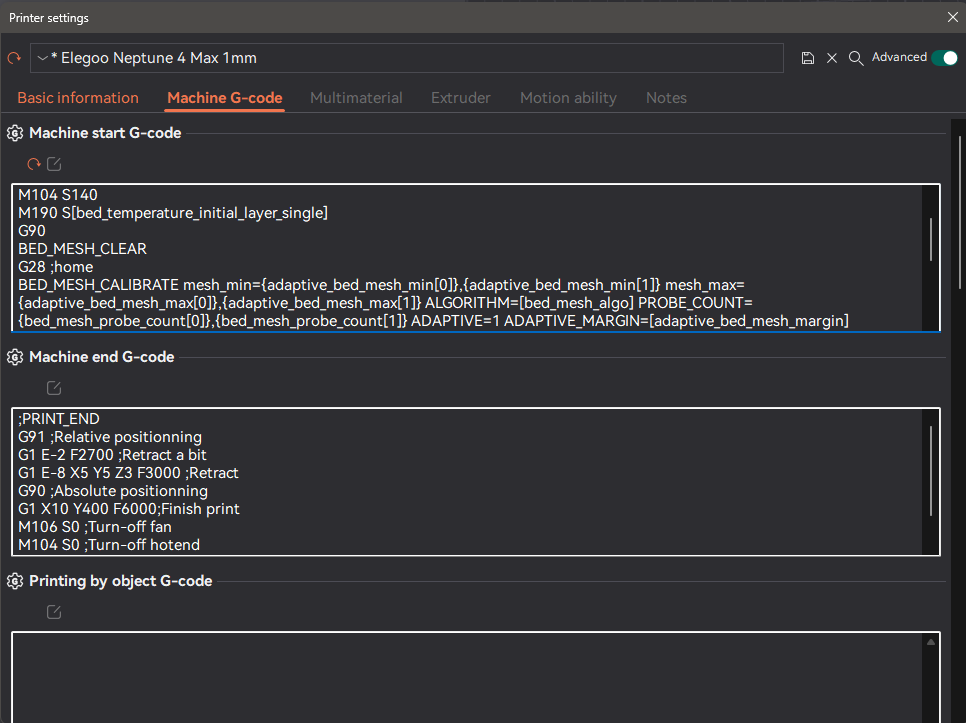

4. Uso de Adaptive Bed Mesh: Si usás OrcaSlicer, activá esta opción. En lugar de medir 100 puntos en toda la cama, solo mide el área donde se va a imprimir la pieza, ahorrando tiempo y ganando precisión local.
5. Reemplazo de resortes por columnas de silicona: Si tu impresora pierde la nivelación seguido, cambiá los resortes por espaciadores de silicona. Mantienen la tensión de forma mucho más estable frente a las vibraciones.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Nivelar con la cama fría: Como mencionamos, el calor deforma el metal. Nivelar en frío es garantía de error cuando empieces a imprimir.
• Ignorar el Z-offset después de cambiar el nozzle: Cada vez que cambies el nozzle, la altura total puede variar micrones. Siempre recalibrá el Z-offset después de un cambio de hardware en el hotend.
• Apretar los resortes al máximo: Si los resortes de la cama están totalmente comprimidos, no tienen margen para absorber vibraciones o para permitir ajustes finos. Mantenelos a una compresión media.
• No limpiar el build plate entre intentos: La grasa de los dedos impide que el plástico pegue, lo que te puede llevar a pensar que la cama está mal nivelada cuando el problema es simplemente falta de limpieza.
• Confiar ciegamente en el ABL: El sensor puede compensar una cama chueca, pero tiene un límite. Si la diferencia de altura entre esquinas es mayor a 2 mm, los motores del eje Z van a trabajar forzados. Primero hacé un tramming manual aceptable y dejá que el software se encargue del resto.
