Pata de elefante (elephant foot): guía técnica para eliminar el ensanchamiento en la base

La pata de elefante es un defecto crítico en la impresión 3D que se manifiesta como un ensanchamiento de las primeras capas de la pieza. Si bien suele asociarse a un Z-offset demasiado bajo, su origen real es una combinación de factores térmicos y mecánicos que arruinan las tolerancias de cualquier encastre técnico.

Qué es

La pata de elefante ocurre cuando las primeras capas de una impresión se expanden hacia afuera en el eje X e Y, creando un "labio" o reborde en la base del modelo. Este fenómeno es especialmente problemático en piezas funcionales donde la precisión dimensional es obligatoria. No se trata simplemente de un error estético; este ensanchamiento puede variar entre 0.1 mm y 0.5 mm, lo suficiente para que un perno no entre en su alojamiento o que una pieza mecánica no deslice correctamente sobre el build plate.

A diferencia del warping, donde las esquinas se levantan por contracción térmica, acá la pieza se mantiene pegada pero se deforma por compresión. El peso del modelo, sumado al calor residual del build plate que mantiene el material en un estado semiplástico, provoca que las capas inferiores cedan y se expandan lateralmente.

Causas

• Z-offset demasiado bajo: Si el nozzle está muy pegado al build plate en la primera capa, el material no tiene espacio para salir verticalmente y se desparrama hacia los costados por presión mecánica.
• Temperatura del build plate excesiva: Si la temperatura está muy cerca del punto de transición vítrea del filamento, las primeras capas no terminan de solidificarse por completo. El calor que irradia la base las mantiene blandas.
• Falta de enfriamiento inicial: Por regla general, el ventilador de capa se apaga en las primeras capas para mejorar la adherencia, pero esto atrapa el calor en la base y facilita la deformación plástica.
• Peso del modelo: En piezas grandes y macizas, el peso propio de las capas superiores "aplasta" las inferiores mientras estas todavía están calientes por el contacto con el build plate.
• Exceso de flujo en la primera capa: Configurar un flow muy alto para asegurar el pegado genera un volumen de plástico que el slicer no previó, forzando la expansión lateral.

Diagnóstico paso a paso

1. Medición con calibre: Imprimí un cubo de calibración y medí el ancho en la mitad de la pieza. Después, medí exactamente la primera y segunda capa. Si la base mide más que el cuerpo, tenés pata de elefante.
2. Inspección visual del labio: Mirá la transición entre la capa 1 y la 5. Si el ensanchamiento se reduce gradualmente hasta desaparecer cerca de la capa 10, es un problema térmico. Si solo ocurre en la capa 1, es un problema de Z-offset.
3. Prueba de encastre: Si una pieza que debería ser plana en su base se siente "filosa" o tiene un reborde que sobresale, es una señal clara.
4. Verificación de nivelación: Chequeá si la pata de elefante es uniforme en toda la base. Si ocurre más de un lado que del otro, tu build plate no está correctamente nivelado o el auto bed leveling no está compensando bien.

Soluciones

1. Ajustar el Z-offset — Esta es la solución más efectiva. Si el nozzle está demasiado cerca, la primera capa se "aplasta" contra el build plate. Subí el Z-offset en pasos de 0.02 mm hasta que la superficie de la primera capa sea lisa pero sin crestas de plástico entre líneas.

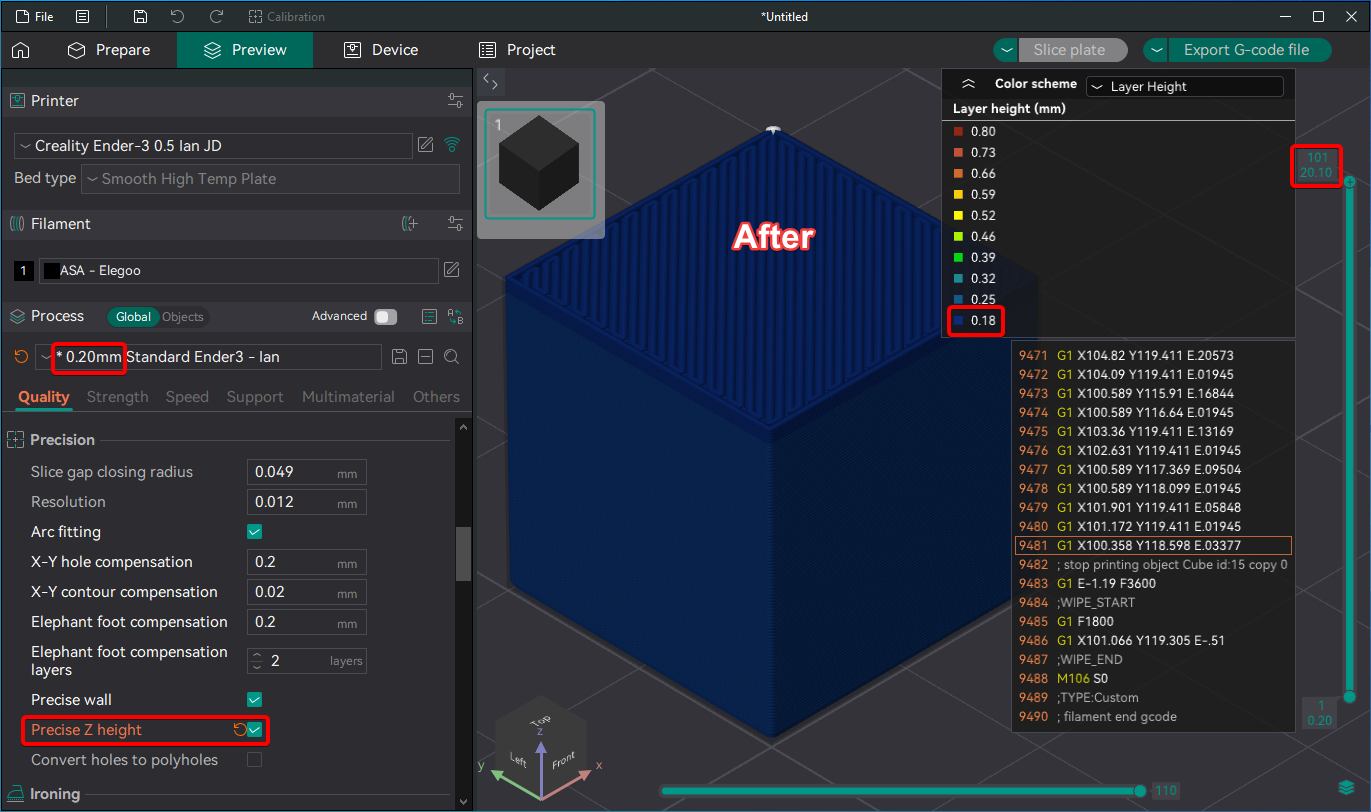

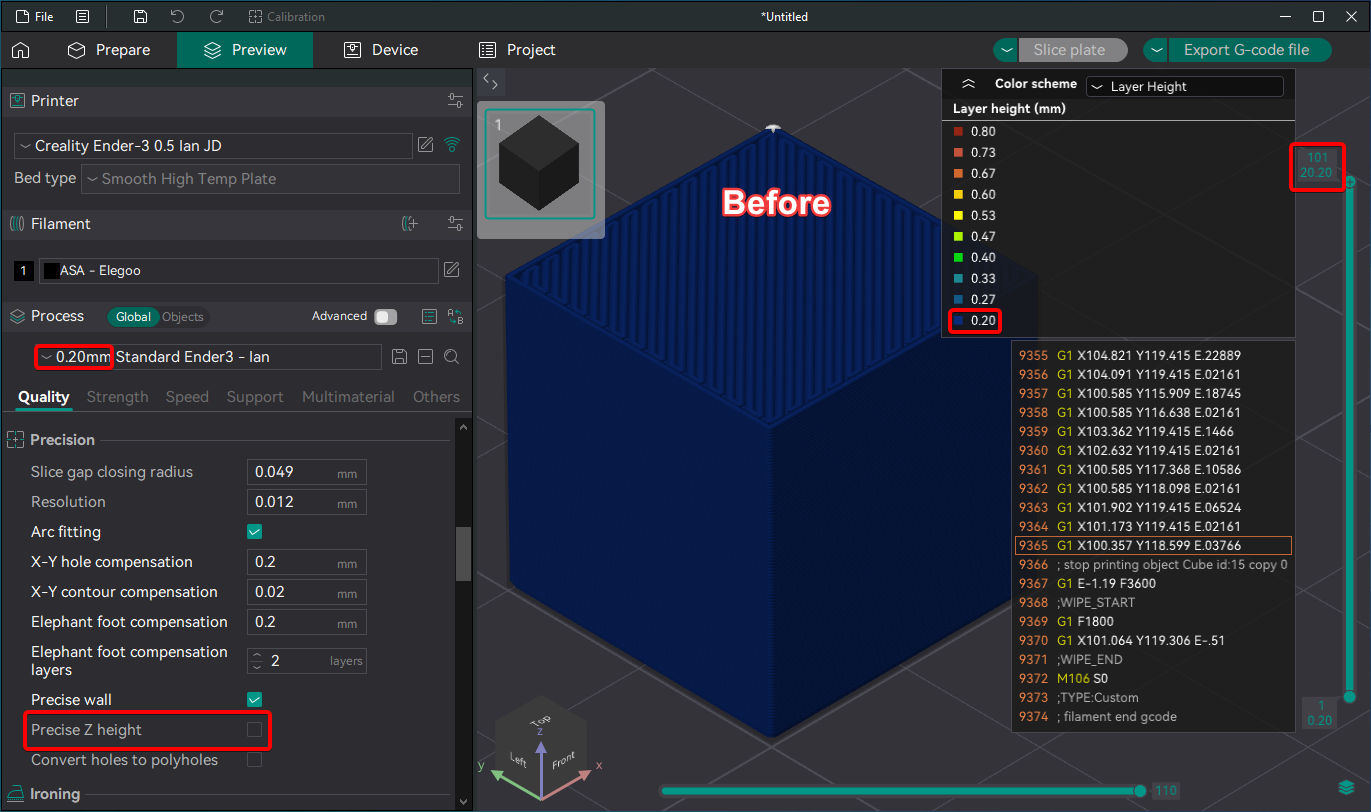

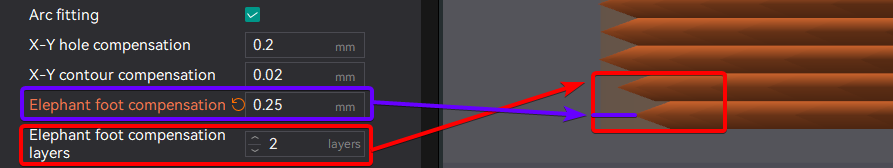

2. Configurar Elephant foot compensation en el slicer — Slicers como PrusaSlicer, OrcaSlicer y Bambu Studio tienen una función específica para esto. Lo que hace es "encoger" el contorno de las primeras capas hacia adentro. Un valor de entre 0.1 mm y 0.2 mm suele ser suficiente para compensar la expansión física.
3. Bajar la temperatura del build plate después de la capa 1 — Configurá tu perfil para que la primera capa tenga la temperatura necesaria para adherir (ej: 60 °C para PLA), pero bajala 5 o 10 grados para el resto de la impresión. Esto ayuda a que el plástico se endurezca más rápido y no sea tan maleable.
4. Usar Initial layer horizontal expansion — Si usás Cura, esta es la opción equivalente. Debés ingresar un valor negativo (ej: -0.15 mm). Esto retrae el borde de la capa inicial para que, al expandirse por el calor y la presión, termine quedando en la medida nominal.
5. Aumentar el enfriamiento de capa más temprano — Si bien no es recomendable prender el ventilador al 100% en la capa 1, podés empezar a activarlo de forma gradual a partir de la capa 2 o 3 para disipar el calor residual que sube desde el build plate.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Lijar la pieza terminada: Es una solución parche. No resuelve el problema de raíz y arruina el acabado superficial de la base.
• Subir demasiado el Z-offset: Si te pasás, vas a solucionar la pata de elefante pero la pieza se va a despegar a mitad de camino o vas a sufrir de warping.
• Usar Raft para todo: El raft elimina la pata de elefante de la pieza porque esta se imprime sobre plástico y no sobre el build plate caliente, pero desperdiciás mucho material y el acabado inferior de la pieza queda rugoso.
• Confundir Pata de Elefante con sobre-extrusión: Si tu impresora está tirando demasiado filamento en todas las capas, no vas a arreglar la base tocando solo el Elephant foot compensation. Primero calibrá los e-steps o el flow rate general.
• Ignorar el mantenimiento del eje Z: En impresoras como la Ender 3 o modelos con un solo motor en Z, el "sag" o caída del eje X puede causar que las primeras capas se compriman porque el eje no sube la distancia correcta. Chequeá que las ruedas y los acoples estén firmes.
