Z-banding y Z-wobble: Guía definitiva de diagnóstico y solución

Si tus impresiones presentan texturas horizontales repetitivas o un patrón ondulatorio que arruina el acabado superficial, estás lidiando con problemas de consistencia en el eje Z. Aunque a menudo se confunden, el Z-banding y el Z-wobble tienen orígenes mecánicos y térmicos distintos que requieren un abordaje quirúrgico para recuperar la calidad de capa perfecta.

Qué es

El Z-banding se manifiesta como variaciones en el ancho de las capas, creando líneas horizontales que sobresalen o se hunden de forma periódica o aleatoria. Se debe principalmente a inconsistencias en el volumen de material depositado o a pequeñas variaciones térmicas que dilatan el material de forma desigual.

Por otro lado, el Z-wobble es un problema puramente mecánico. Es un desplazamiento cíclico de las capas en los ejes X e Y a medida que la altura aumenta. Si mirás la pieza de costado, vas a notar que toda la sección de la impresión se "mueve" hacia adelante, atrás o los costados siguiendo el ritmo de rotación del lead screw. Es particularmente notorio en impresoras de arquitectura tipo "bed slinger" como la Ender 3 o Neptune 4, pero también afecta a máquinas CoreXY de alta gama si los componentes del eje Z están comprometidos.

Causas

• Lead screw deformado o torcido: La causa número uno del Z-wobble. Si el tornillo no está perfectamente recto, al girar empuja el extruder o el build plate de forma lateral.
• Inestabilidad térmica: Si el hotend o el heatbed oscilan más de 1 °C o 2 °C durante la impresión, la expansión térmica del material genera capas de distinto grosor visible.
• Mecánica del eje Z sucia o sin lubricar: Acumulación de polvo, restos de filamento o resina curada que generan saltos o micro-atascos en el movimiento vertical.
• Acople flexible mal ajustado: El coupler que une el motor con el lead screw puede estar flojo o demasiado comprimido, transmitiendo vibraciones o impidiendo un giro concéntrico.
• Tuercas de Z demasiado ajustadas: Si la tuerca de bronce que corre por el lead screw no tiene un mínimo de "juego" lateral, cualquier imperfección del tornillo se transfiere directamente a la pieza.

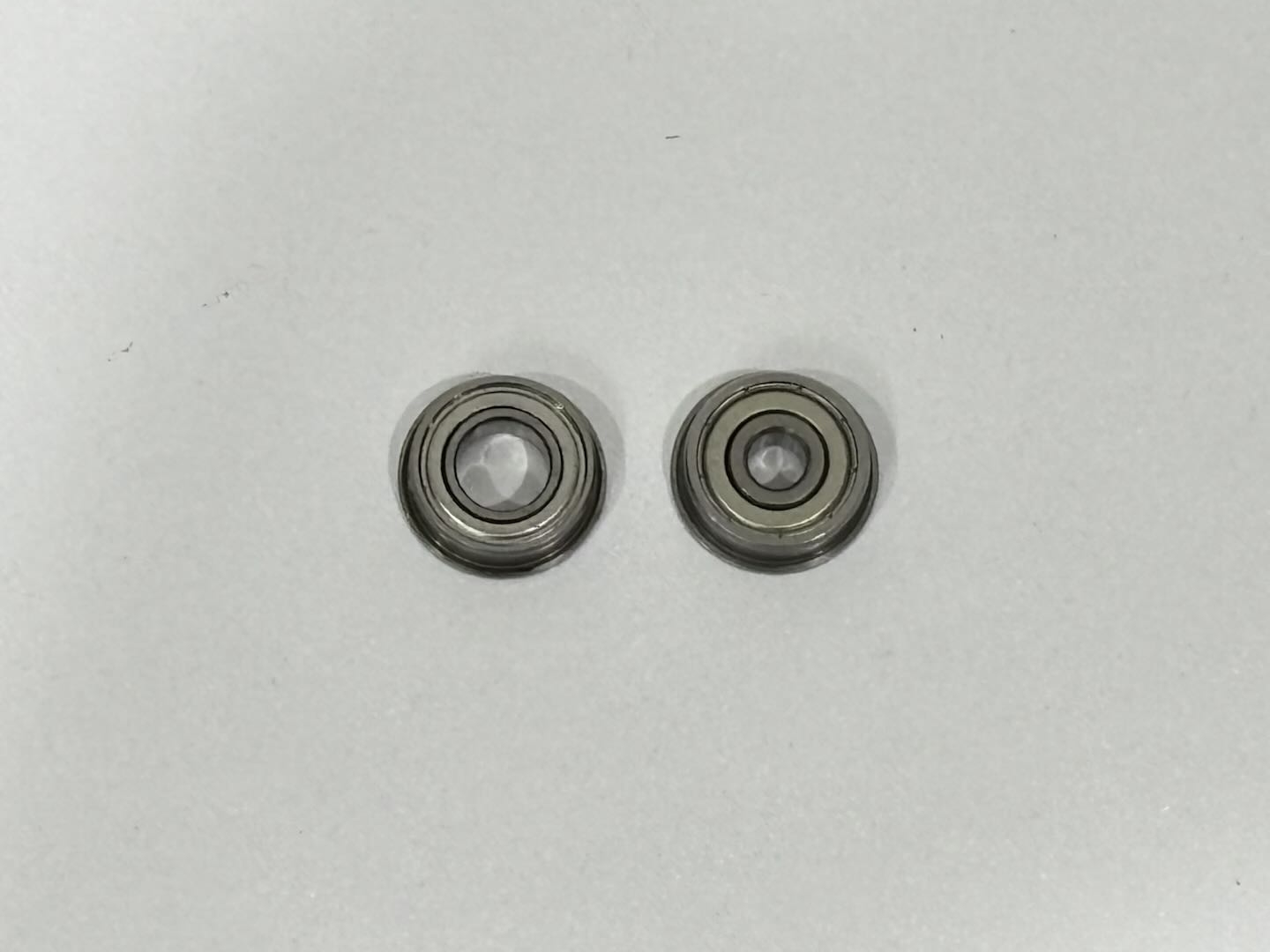

• V-wheels o rodamientos lineales con planos: Un desgaste en las ruedas que corren por el perfil de aluminio genera un salto sistemático cada vez que la rueda completa una vuelta.

Diagnóstico paso a paso

1. Prueba del giro manual: Con la impresora apagada, girá el lead screw con la mano. Debés sentir un movimiento suave en todo el recorrido. Si notás puntos duros o resistencia en alturas específicas, tenés un problema de alineación o suciedad.
2. Inspección visual del lead screw: Bajá el eje Z al mínimo y subilo al máximo observando la punta superior del tornillo. Si ves que la punta "baila" o hace un movimiento circular, el tornillo está torcido.
3. Verificación de temperatura: Observá el gráfico de temperatura en tu slicer o pantalla. Si ves ondas en lugar de una línea plana, necesitás un PID tuning urgente.
4. Test de la torre de cubos: Imprimí un cubo de calibración simple en modo vaso. Si las líneas desaparecen en modo vaso, el problema es de extrusión. Si las líneas persisten con el mismo patrón, es mecánico.

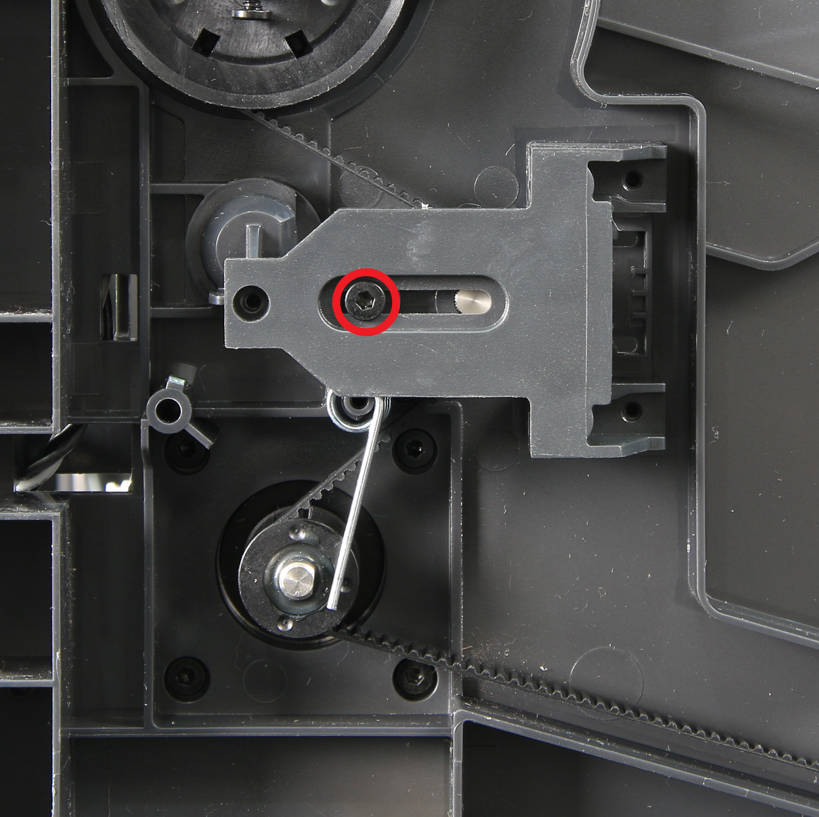

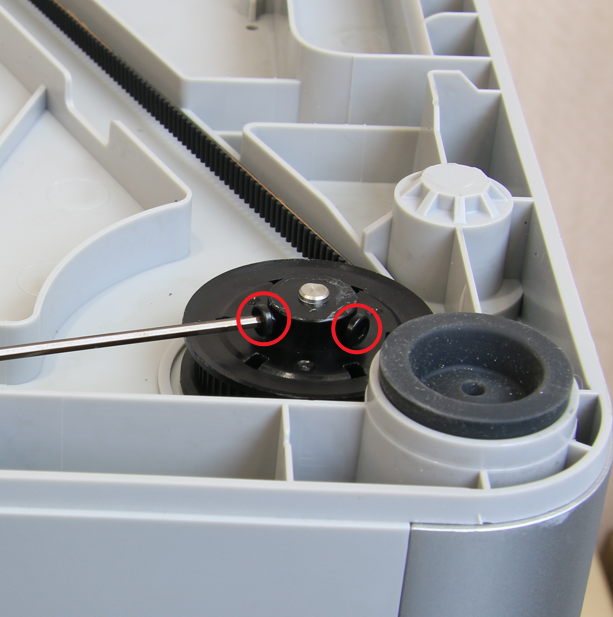

5. Revisión de correas y poleas: En modelos como la Bambu Lab A1 o X1, verificá la tensión de la Z-belt. Una correa floja puede causar que el eje Z no suba la distancia exacta requerida en cada layer height.

Soluciones

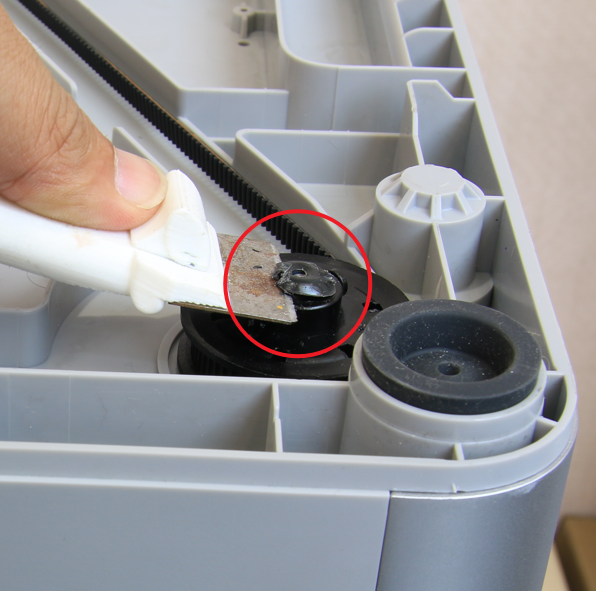

1. Limpieza y lubricación profunda — Limpiá el lead screw con un paño que no deje pelusa y alcohol isopropílico para remover grasa vieja y detritos. Aplicá grasa de litio de alta calidad o lubricante seco de silicona (WD-40 Specialist Silicone es ideal para K2 o X1). Mové el eje Z de punta a punta para distribuir el producto.
2. PID Tuning de hotend y heatbed — Ejecutá el comando M303 si usás Marlin o iniciá la calibración térmica desde el menú en Klipper. Esto asegura que la temperatura sea constante, eliminando las variaciones por expansión térmica.
3. Ajuste del acople — Asegurate de que el lead screw no esté tocando directamente el eje del motor dentro del acople. Debe haber un espacio de 1-2 mm para que el acople flexible pueda absorber pequeñas desviaciones del tornillo sin transmitirlas al build plate.

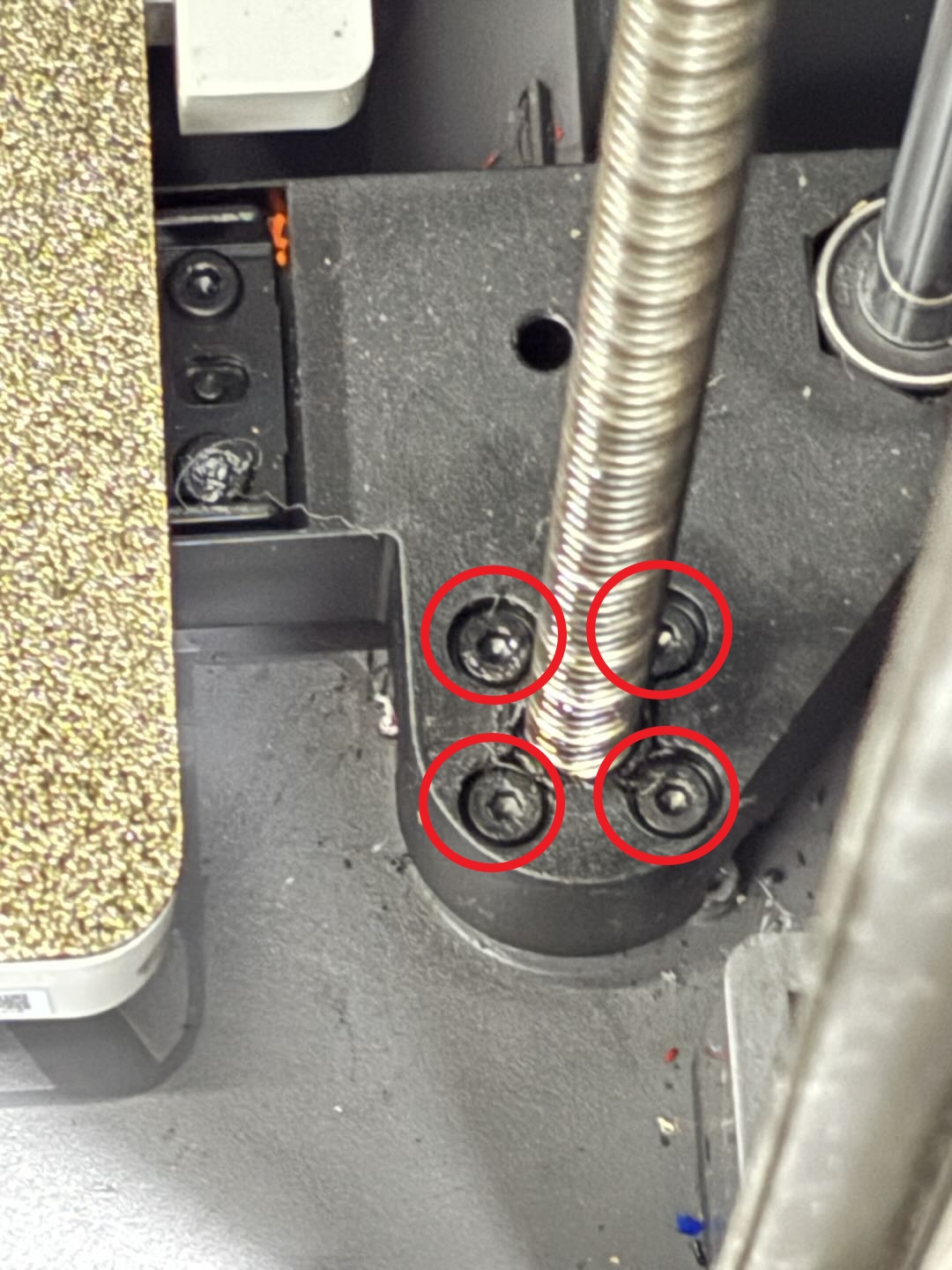

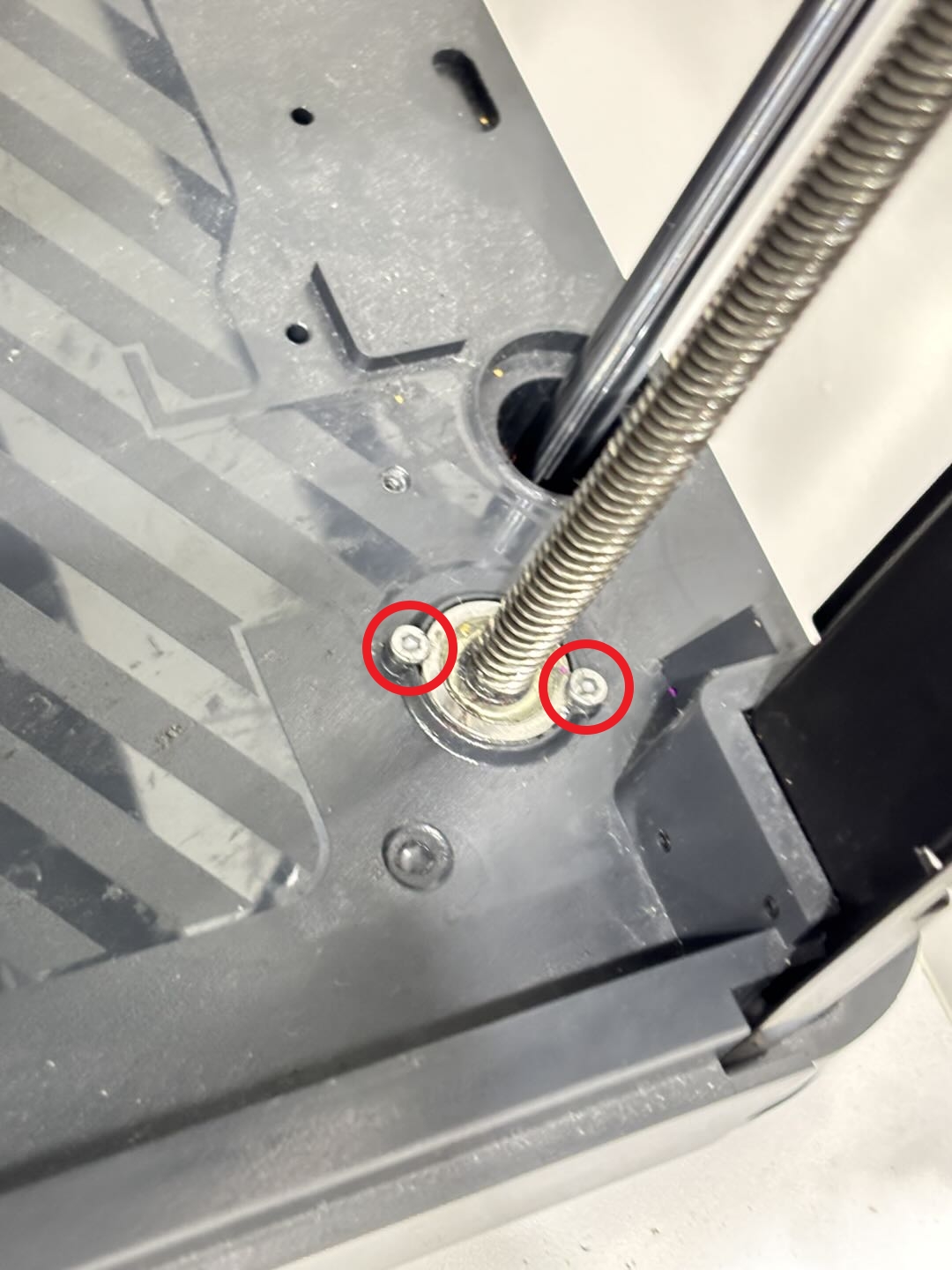

4. Aflojar la tuerca de bronce — Muchos usuarios cometen el error de apretar a fondo los dos tornillos que sujetan la tuerca del eje Z. Estos deben estar apenas ajustados, permitiendo que la tuerca se mueva ligeramente de forma lateral para compensar un lead screw que no sea 100% perfecto.

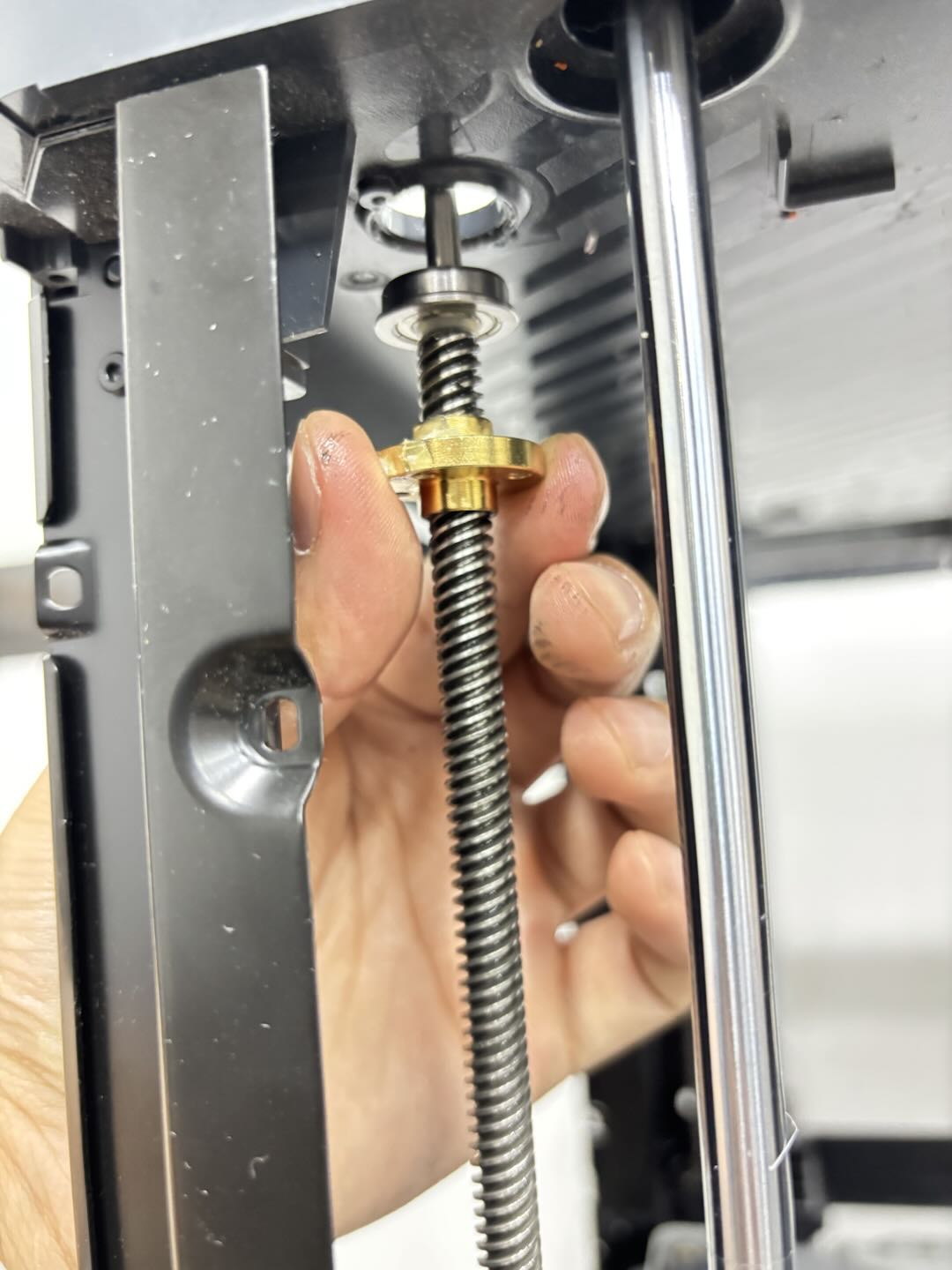

5. Reemplazo del lead screw — Si el tornillo está visiblemente doblado, no intentes enderezarlo manualmente; es casi imposible lograr la precisión necesaria. Reemplazalo por uno nuevo, asegurándote de que sea el paso correcto para tu modelo (generalmente T8x8 o T8x2).

Configuración recomendada

Errores comunes al intentar solucionarlo

• Apretar demasiado las V-wheels: Esto genera "flat spots" en las ruedas de goma. Si sentís un "poc" rítmico al mover el eje, tenés que cambiar las ruedas.
• Lubricar sobre suciedad: Poner grasa nueva sobre grasa negra y vieja crea una pasta abrasiva que acelera el desgaste del lead screw y la tuerca.
• Ignorar el soporte del eje Z: En impresoras con un solo motor de Z, el lado opuesto suele caerse por gravedad. Asegurate de que el eje X esté perfectamente paralelo a la base de la impresora.
• Usar aceite de máquina de coser: Es demasiado liviano. Para lead screws se requiere grasa con mayor viscosidad que soporte la carga del build plate sin escurrirse.
• No revisar el spool holder: A veces el "banding" es causado por el tironeo del filamento si el spool no gira suavemente, lo cual genera variaciones de tensión que afectan la extrusión.
