Overhangs y Bridging: Guía definitiva para dominar voladizos y puentes

Lograr voladizos perfectos y puentes que no cuelguen es el gran desafío de la impresión 3D FDM. La clave está en el equilibrio exacto entre la temperatura de extrusión, la velocidad de movimiento y la potencia del fan de capa para ganarle a la gravedad antes de que el filamento se deforme.

Qué es

Los overhangs son aquellas secciones de una pieza que se imprimen hacia afuera, extendiéndose más allá de la capa inferior sin tener un soporte directo debajo. Se miden por el ángulo respecto a la vertical: un ángulo de 0° es una pared recta, mientras que uno de 90° es totalmente horizontal. Por otro lado, el bridging es la técnica de imprimir una estructura "en el aire" conectando dos puntos distantes, creando un puente sin material de soporte en el medio.

Ambos fenómenos dependen de la capacidad del polímero de pasar de estado viscoso a sólido lo suficientemente rápido como para mantener su forma estructural. Si el material permanece caliente demasiado tiempo, la gravedad lo estira hacia abajo, provocando el característico efecto de "caída" o superficies rugosas y desprolijas.

Causas

• Enfriamiento insuficiente: El material no se solidifica a tiempo y colapsa por su propio peso.
• Velocidad excesiva: La inercia del extruder al depositar filamento en el aire puede "tironear" del material antes de que se adhiera o se enfríe.
• Temperatura de hotend muy alta: El filamento sale demasiado fluido, lo que dificulta que mantenga la tensión superficial necesaria para el bridging.
• Flow ratio inadecuado: En los puentes, si el flow es muy alto, el filamento pesa más y cae; si es muy bajo, se corta.
• Alturas de capa muy grandes: Cuanto más alta es la capa, menos área de contacto tiene el nuevo filamento con la capa inferior en un overhang, lo que facilita que se despegue o se encurve hacia arriba.

Diagnóstico paso a paso

1. Test de overhangs: Imprimí una torre de ángulos (de 45° a 80°). Observá en qué ángulo exacto las capas empiezan a verse "peludas" o a curvarse hacia arriba.
2. Verificación de puentes: Usá un modelo de bridging con distancias incrementales (10mm, 20mm, 50mm). Fijate si el filamento cuelga en el centro o si las líneas se separan.
3. Chequeo del fan de capa: Asegurate de que el flujo de aire pegue justo debajo del nozzle. Si el aire sopla muy arriba, el bloque del hotend se enfría pero el filamento recién depositado sigue caliente.
4. Inspección de curling: Si las puntas de los voladizos se curvan hacia arriba, es exceso de calor acumulado. El nozzle choca con esas puntas en la siguiente capa y puede despegar la pieza de la build plate.

Soluciones

1. Optimizar el enfriamiento de capa — Para PLA, el fan debe estar al 100% en overhangs y puentes. En materiales como PETG, podés subirlo al 50-70% solo para estas secciones críticas. Si usás Bambu Studio u OrcaSlicer, activá la opción Force cooling for overhangs and bridges.
2. Reducir la velocidad de impresión — Bajá la velocidad específicamente para las paredes externas en voladizos. Una velocidad de 10-30 mm/s suele dar tiempo suficiente para que el fan de capa haga su trabajo. En OrcaSlicer, usá la tabla de Overhang speed para definir velocidades distintas según el porcentaje de solapamiento.

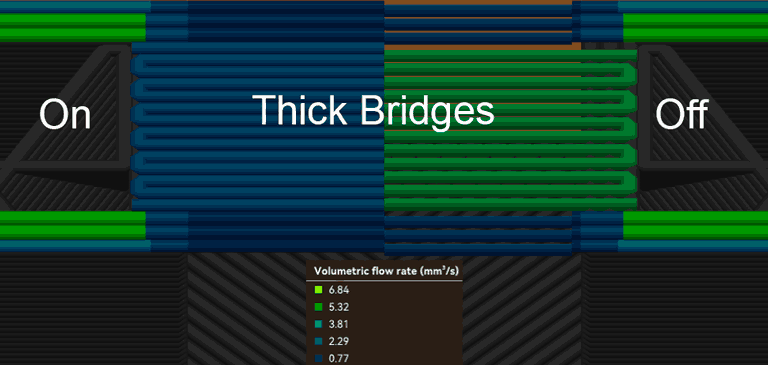

3. Ajustar el Bridge flow ratio — Bajá el flow de los puentes a valores como 0.85 o 0.95. Esto hace que el filamento salga un poco más fino y "tenso", reduciendo el peso que lo tira hacia abajo.
4. Configurar Bridge infill direction — Asegurate de que el slicer oriente las líneas del puente de forma que conecten los dos puntos más cercanos de la estructura de apoyo. No dejes el ángulo en 0 si ves que el slicer está trazando líneas diagonales innecesariamente largas.
5. Activar la detección de paredes de voladizo — Usá Detect overhang wall para que el slicer aplique configuraciones de flujo y velocidad especiales solo donde detecta que no hay soporte.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Usar soportes para todo: Muchos overhangs de hasta 55° o 60° se pueden imprimir perfecto con buena ventilación. El soporte deja marcas; mejor tuneá el enfriamiento.
• Enfriar demasiado materiales técnicos: Si le clavás 100% de fan a un puente de ABS o Nylon, la pieza se va a partir por contracción térmica. Ahí la clave es la velocidad y el flow, no solo el aire.
• Ignorar el mantenimiento del fan: Un fan de capa con tierra o con un rulemán gastado no tira los CFM necesarios. Si ves que antes tus puentes salían bien y ahora no, revisá el hardware.
• No calibrar el Pressure Advance: Si el pressure advance está mal configurado, el inicio y el fin del puente van a tener blobs o falta de material, debilitando el anclaje del bridging.
• Usar capas muy altas: Intentar un overhang de 70° con layer height de 0.28mm es casi imposible. Bajá a 0.12mm o 0.16mm para mejorar el solapamiento entre capas.
