Ruido y vibración

Los ruidos y vibraciones anormales suelen indicar desgaste mecánico, falta de lubricación o problemas de resonancia que terminan afectando la calidad de la pieza. La solución va desde un mantenimiento físico riguroso hasta calibrar el input shaping en el firmware.

Qué es

El ruido y la vibración en la impresión 3D son subproductos naturales del movimiento de los motores paso a paso, el rozamiento de las correas de distribución y el giro a altas revoluciones de los ventiladores. Sin embargo, cuando estos sonidos típicos pasan de un zumbido regular a traqueteos agudos, chirridos molestos o vibraciones excesivas que hacen temblar la mesa, estamos ante un problema mecánico o de configuración que no podés ignorar.

Las vibraciones mecánicas no controladas se transfieren directamente al hotend y al build plate durante los cambios rápidos de dirección. Esto deja marcas repetitivas en las paredes exteriores de tus impresiones. Las tecnologías y firmwares modernos, como Klipper o las rutinas integradas en máquinas Bambu Lab (como la serie A1, P1S o X1C), utilizan acelerómetros físicos (como el chip ADXL345 o sensores en el cabezal) para medir estas frecuencias naturales y mitigarlas mediante resonance compensation o input shaping. Sin embargo, es vital entender un concepto crítico: ninguna compensación por software va a hacer milagros si el hardware está flojo o mal ensamblado.

Causas

• Falta de lubricación: Ocurre típicamente en las varillas roscadas del Z-axis o en las guías lineales, generando chirridos intensos y fricción al moverse, lo que puede causar saltos en el motor o un banding muy marcado en las capas.
• Tensión de correas inadecuada: Correas muy flojas o demasiado tensadas. En sistemas mecánicos como CoreXY, una tensión incorrecta altera significativamente la frecuencia de resonancia del conjunto, arruinando por completo la efectividad de la calibración de input shaping.
• Desgaste o juego en piezas plásticas: Los anclajes sufren desgaste con las vibraciones constantes. Un ejemplo clásico son los clips del extruder front cover en algunos equipos, que empiezan a vibrar por resonancia durante movimientos rápidos del cabezal.
• Roce de cables: Cables gruesos rozando contra partes metálicas o plásticas de la estructura. En ciertos modelos cerrados, es común que la malla del cable del heatbed roce contra el panel trasero de chapa cuando la cama sube y baja.
• Ventiladores defectuosos: Ventiladores llenos de polvo, con rodamientos desgastados o con aspas dañadas. El ruido puede venir del auxiliary fan, el hotend fan o el case fan de la placa base.
• Superficie de apoyo inestable: Falta de anti-vibration feet adecuados, lo que termina amplificando las frecuencias, especialmente si tenés la impresora sobre muebles metálicos o mesas endebles que actúan como caja de resonancia.
• Sensores de vibración con fallas eléctricas: Cables con falsos contactos o cortocircuitos internos (un problema muy documentado en conectores Type-C de acelerómetros externos en impresoras Creality), que tiran errores en pantalla o hacen que el módulo titile sin registrar datos.

Diagnóstico paso a paso

1. Aislar la fuente del ruido: Prendé la impresora sin calentar el nozzle ni mover absolutamente nada. Si ya escuchás ruido, encendé y apagá los ventiladores uno por uno desde la pantalla o el slicer para identificar si alguno zumba de forma irregular o raspa contra su propia carcasa.
2. Chequear ejes en vacío: Mové los ejes X, Y y Z desde el menú de la impresora o enviando comandos gcode a distintas velocidades. Escuchá atentamente el comportamiento de las varillas del Z-axis. Si escuchás un ruido de fricción metálica aguda, es evidente que falta lubricación.
3. Revisar tensiones y buscar holguras: Tocá las correas con los dedos. Tienen que sentirse firmes pero no rígidas como cuerdas de guitarra. Ejecutá la rutina de frequency sweep en la impresora para que la máquina haga vibrar los motores intencionalmente y evalúe si las frecuencias naturales caen dentro del rango aceptable.
4. Inspeccionar el recorrido del cableado: Mové el build plate y el cabezal de forma manual de tope a tope. Fijate bien que la malla protectora de los cables más gruesos no roce contra los perfiles de aluminio o chapas estructurales en todo el rango de movimiento.
5. Controlar ensambles plásticos: Durante una impresión que genere vibraciones, tocá con cuidado la carcasa del extruder. Si al aplicar un poco de presión con el dedo el traqueteo desaparece instantáneamente, el problema son los encastres flojos.

Soluciones

1. Lubricación y limpieza proactiva: Limpiá las varillas y guías con un paño limpio para sacar restos de polvo. Aplicá grasa de litio, grasa PTFE o el lubricante recomendado en el manual de tu impresora sobre las varillas del Z-axis. Esto elimina la mayoría de los chirridos en el eje vertical.
2. Ajuste milimétrico de la tensión de correas: Aflojá levemente los tornillos de los tensores, mové el cabezal manualmente en diagonal varias veces para asentar las correas correctamente en las poleas, y volvé a tensar asegurando que ambas correas tengan exactamente la misma tensión. Acto seguido, es obligatorio volver a correr la calibración completa en el menú.

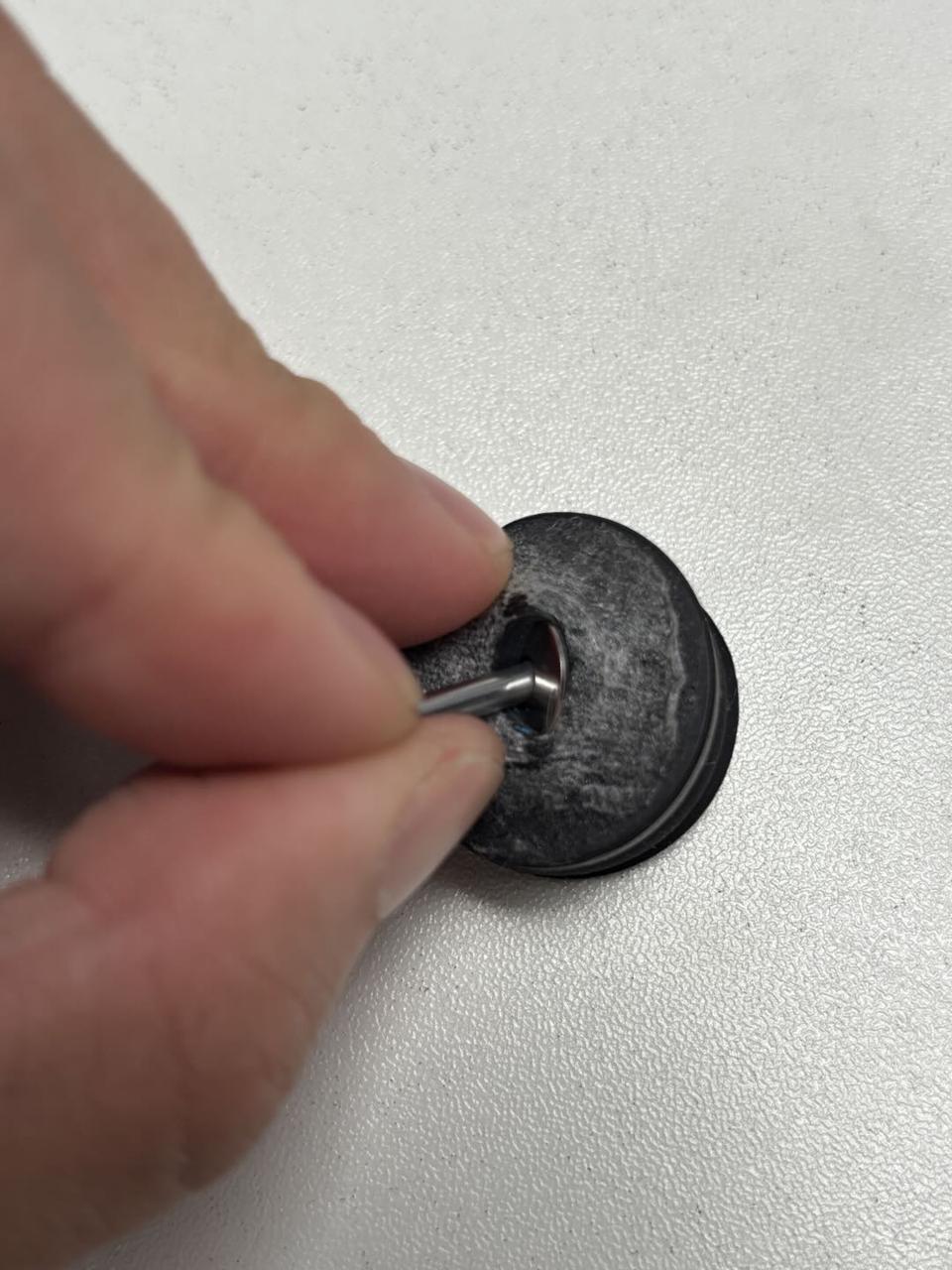

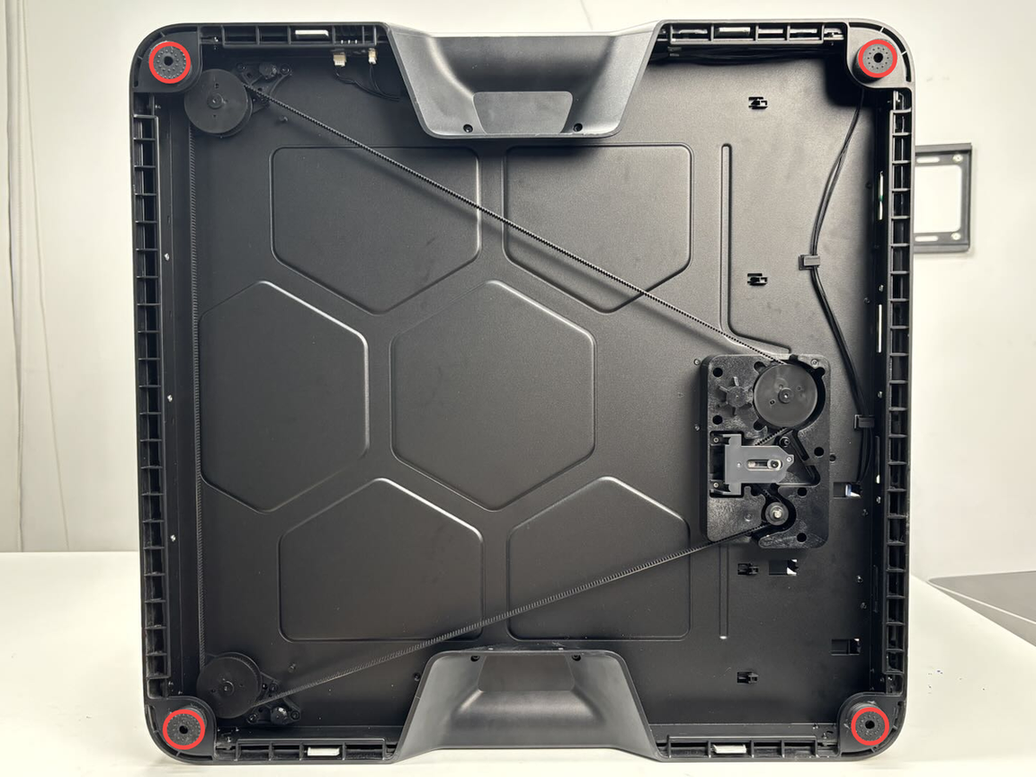

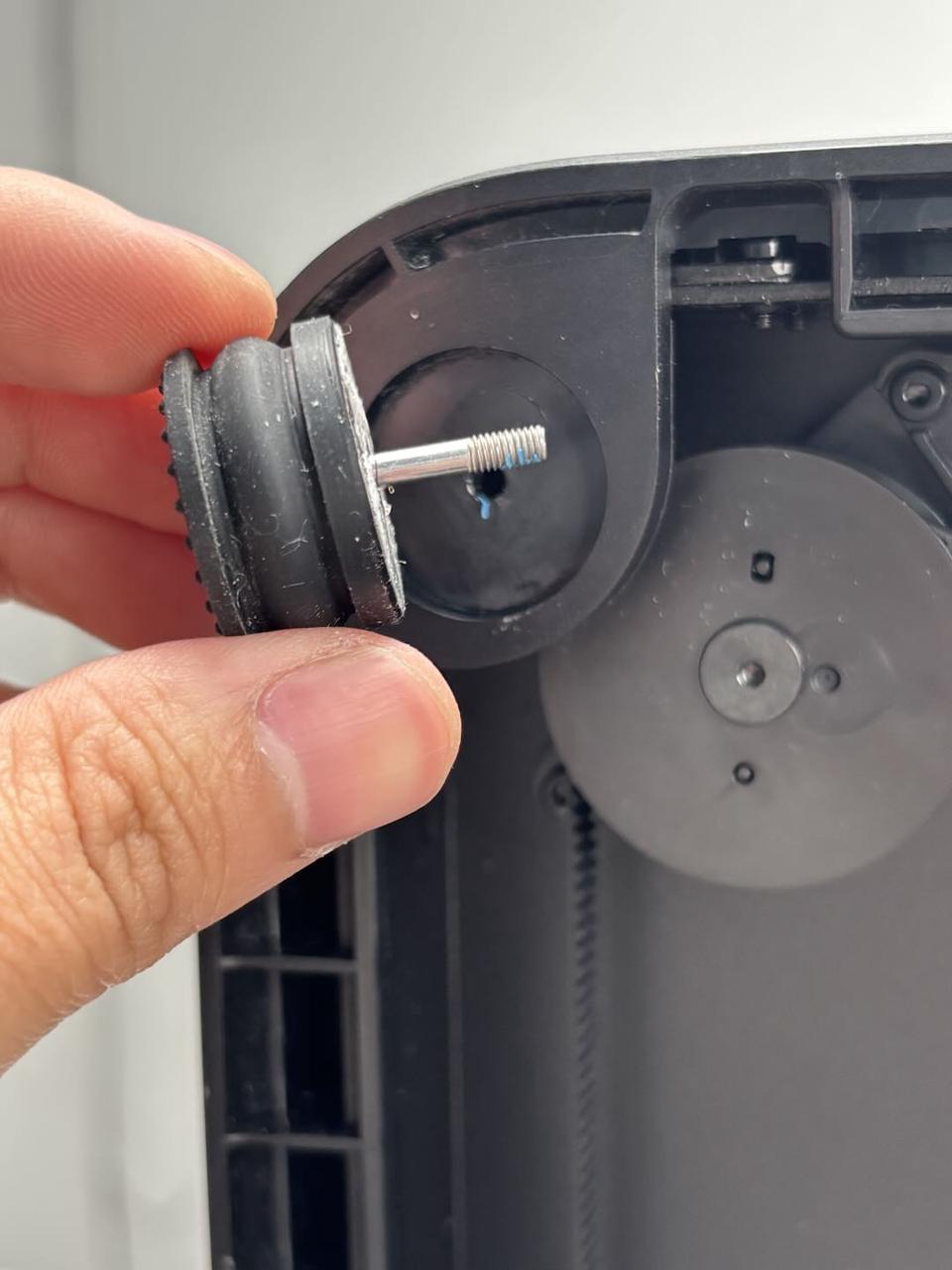

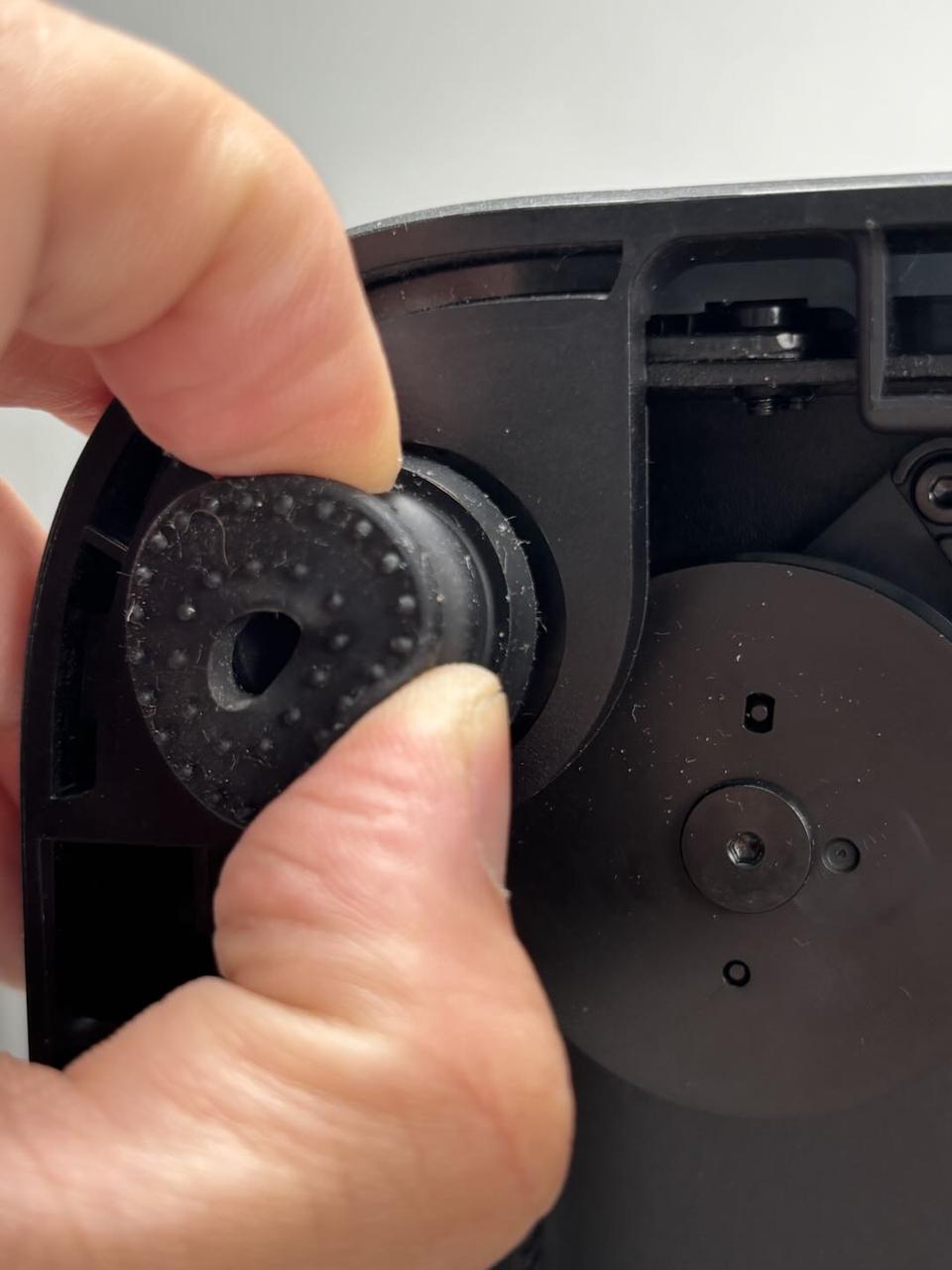

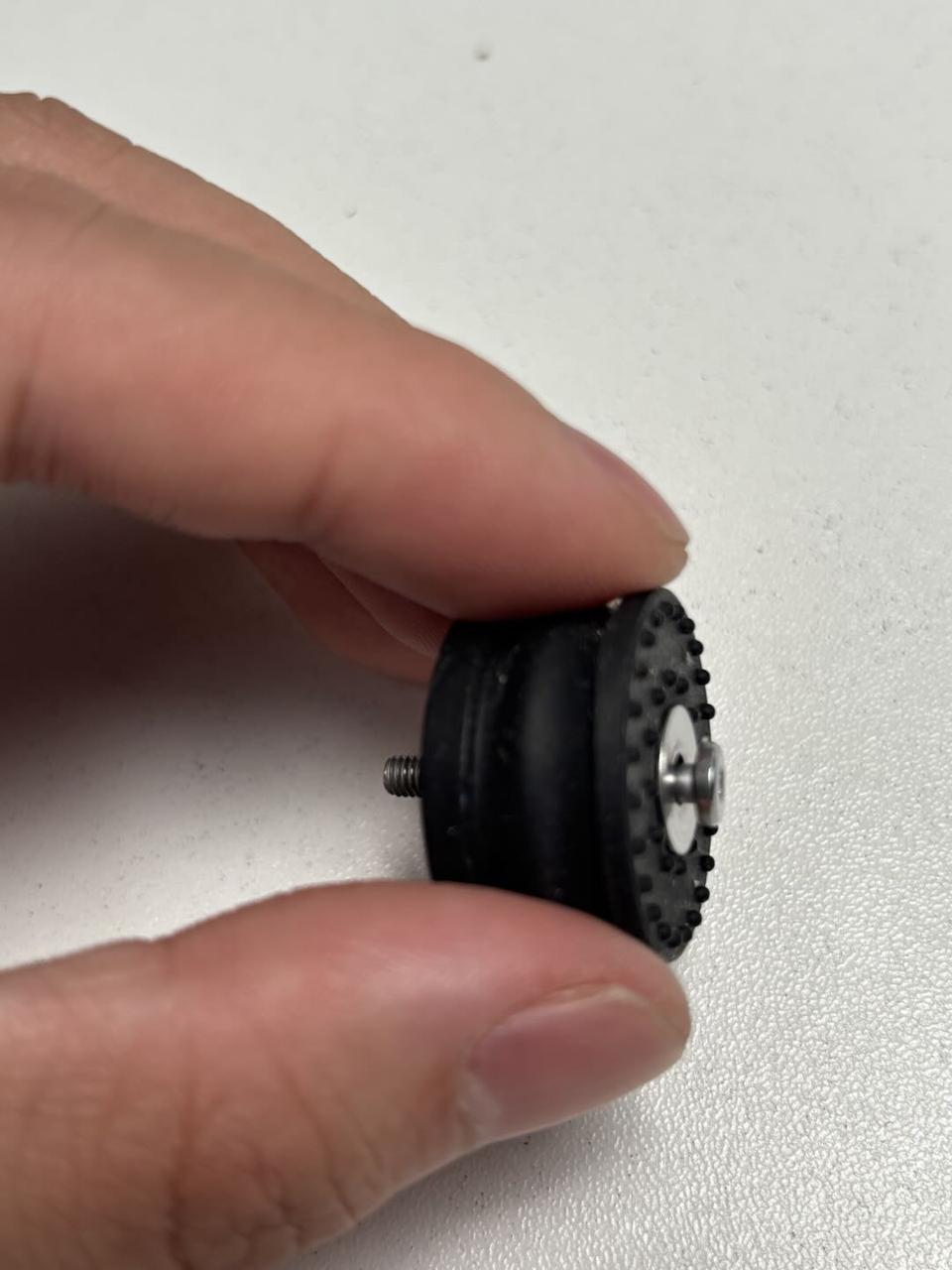

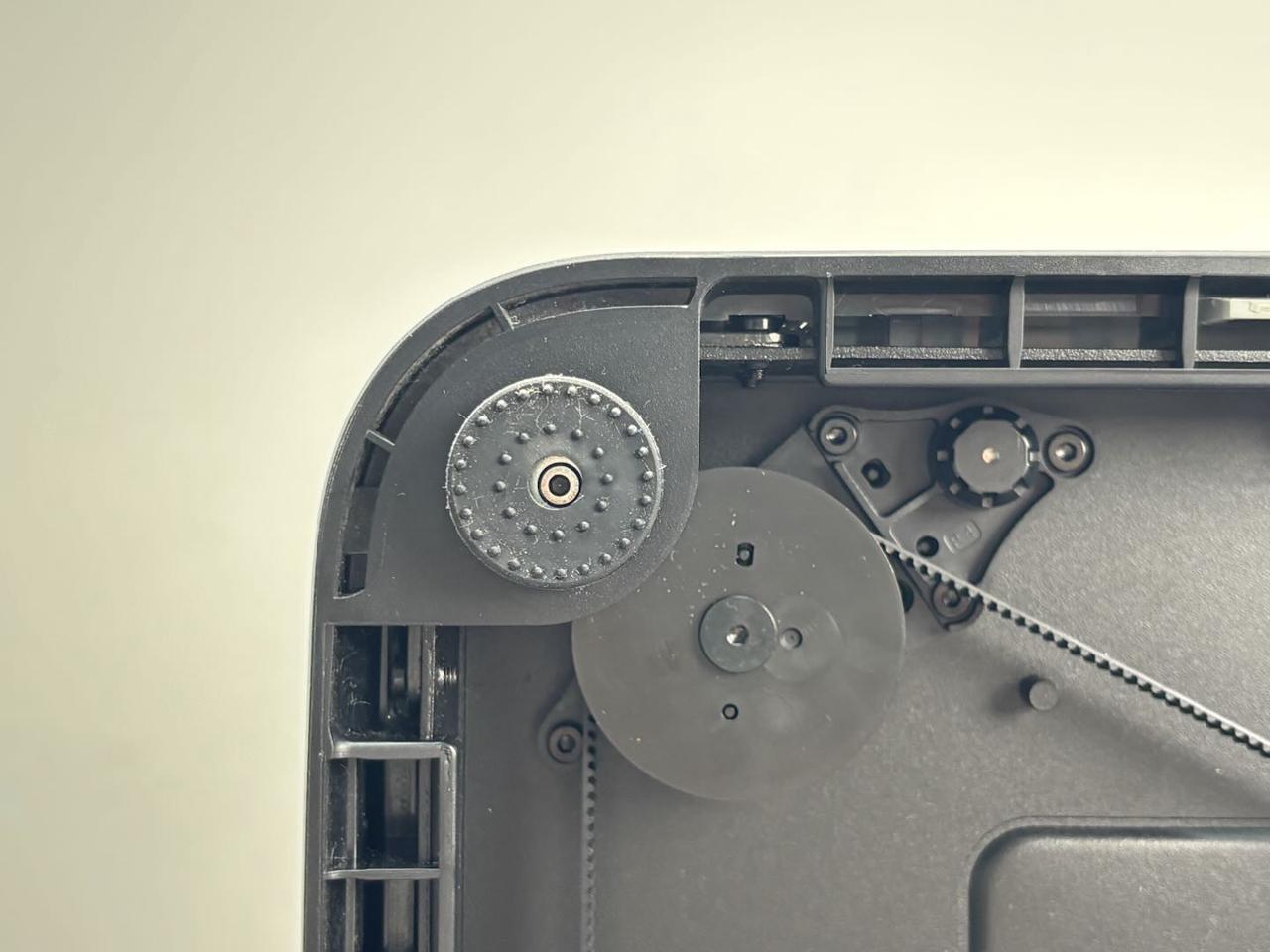

3. Aislamiento físico y acústico: Colocá la impresora sobre una base pesada y nivelada. Instalá los anti-vibration feet originales o implementá el sistema de colocar una baldosa pesada apoyada sobre una placa gruesa de goma eva. Esto absorbe gran parte del impacto mecánico en reversos rápidos.
4. Fijación de plásticos y protección de cables: Si detectás que el extruder front cover vibra, ajustá sus tornillos o agregá cinta de tela en las pestañas de los clips para darle firmeza. Para los cables que rozan contra la chapa de manera ineludible, envolvelos con cinta kapton o cinta aislante de tela en el punto de contacto.
5. Reemplazo de hardware dañado: Si un ventilador hace ruido a turbina desbalanceada, cambialo por uno nuevo del mismo voltaje; no intentes lubricarlo porque la solución dura horas. Si el acelerómetro te tira códigos de error de comunicación o titila el LED de diagnóstico, reemplazá el cable Type-C de inmediato.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Creer que encender el input shaping o el resonance compensation va a arreglar mágicamente un ensamble de hardware suelto o unas correas cruzadas. El código no puede arreglar tornillos sueltos.
• Rociar WD-40 multipropósito convencional en las varillas roscadas o guías lineales. Esto es un error gravísimo que disuelve la lubricación real de fábrica y empeora la fricción a los pocos días. Siempre usá grasas técnicas.
• Ajustar las correas al máximo límite posible bajo el mito de que "más tenso es mejor". Esto deforma los ejes de las poleas, destruye los rodamientos internos de los motores y tira al piso la frecuencia de resonancia natural del sistema.
• Encender estaciones de curado en vacío. Equipos accesorios como los Wash & Cure requieren que la batea tenga líquido; si activás el impulsor en seco, el desgaste genera un ruido infernal y arruina los rodamientos magnéticos al instante.
• Ignorar las advertencias del sensor de vibración en la pantalla creyendo que es un bug visual y mandar a imprimir a fondo. Esto garantiza paredes exteriores con texturas onduladas inaceptables.
