Este artículo te explica cómo identificar qué componente está obstruido en tu H2D. Seguí estos pasos detallados para localizar el problema y solucionarlo de forma rápida.
Escenario aplicable
La impresora reporta una sobrecarga en el motor del extruder, está "imprimiendo en el aire" o, aunque no tire ningún error, ves que el hotend no puede extruir filamento. Esto aplica para impresiones con filamentos que no sean TPU.
Posibles lugares de la obstrucción
- Componentes de extrusión (incluyendo los engranajes locos del extruder, el espacio entre el engranaje de mando y el engranaje loco, y la guía de filamento del extruder).
- El hotend.
Pasos para la resolución de problemas
Antes de arrancar, intentá probar una vez más para ver si la impresión se recupera sola. Si el problema sigue, seguí con estos pasos:
Paso 1. Sacar el hotend

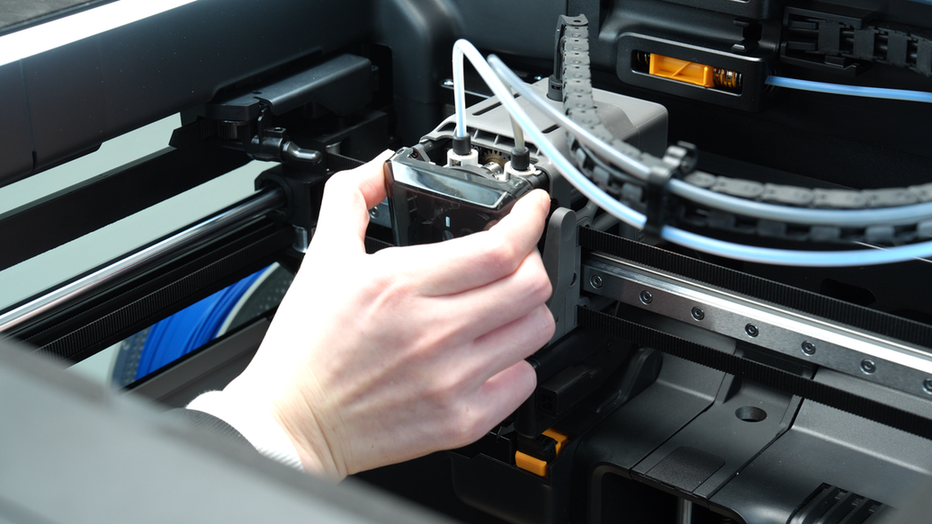

Abrí la puerta frontal y sacá la tapa superior. Pellizcá ambos lados de la tapa frontal del toolhead en la parte de arriba y sacala.

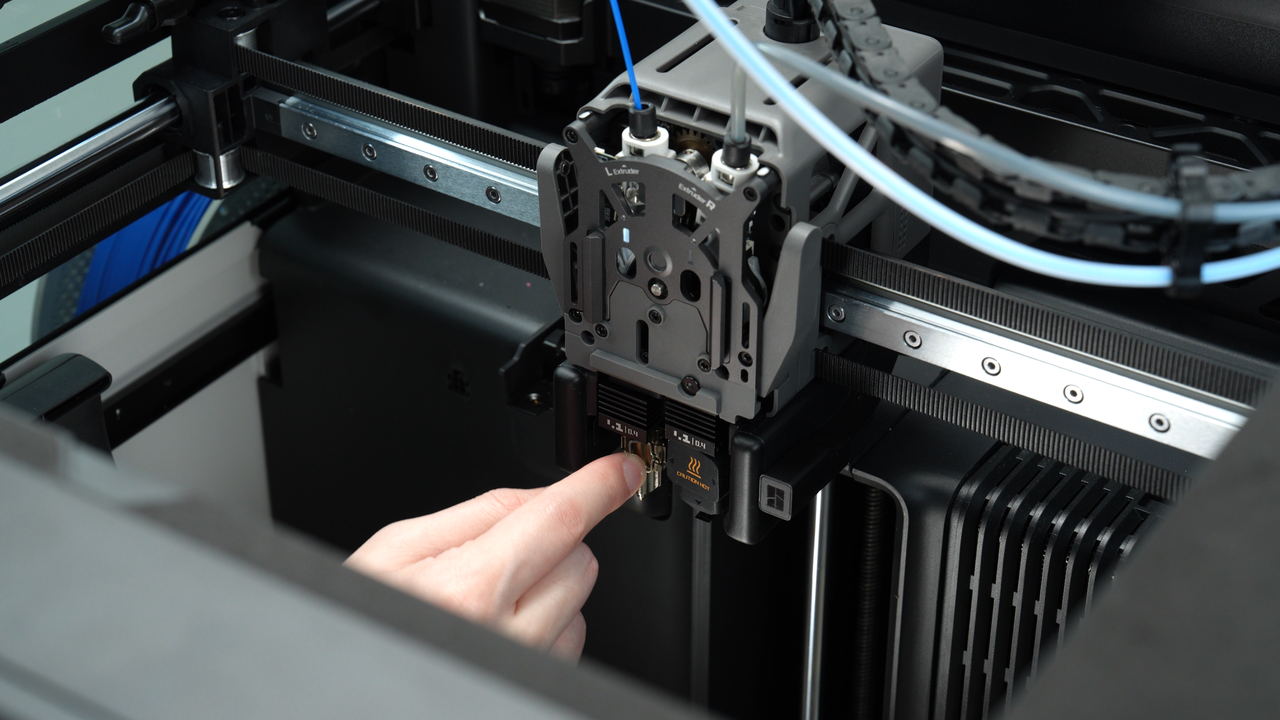

Asegurate de que la temperatura del hotend haya bajado hasta temperatura ambiente. Presioná el cortador para cortar el filamento. Es muy importante que esperes a que se enfríe del todo antes de cortar, porque si no se puede generar una segunda obstrucción en el cortador.

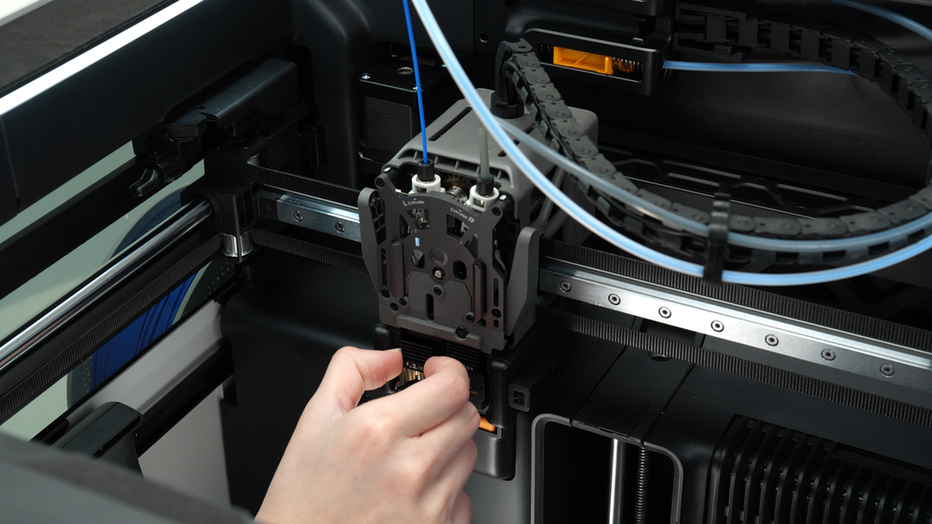

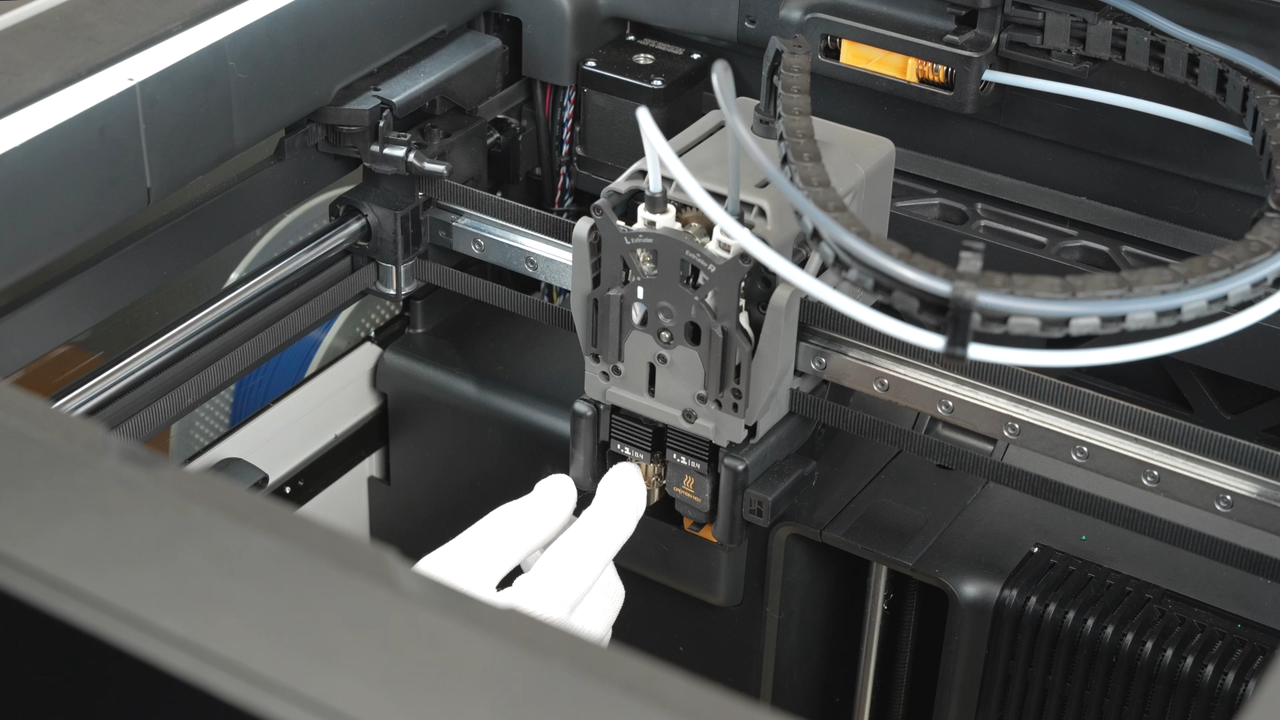

Después sacá la funda de silicona. Calentá el hotend a 100℃ (usando PLA como ejemplo) y sacá el hotend mientras todavía esté caliente. ¡Usá guantes resistentes al calor para este paso!
Paso 2. Limpiar el hotend

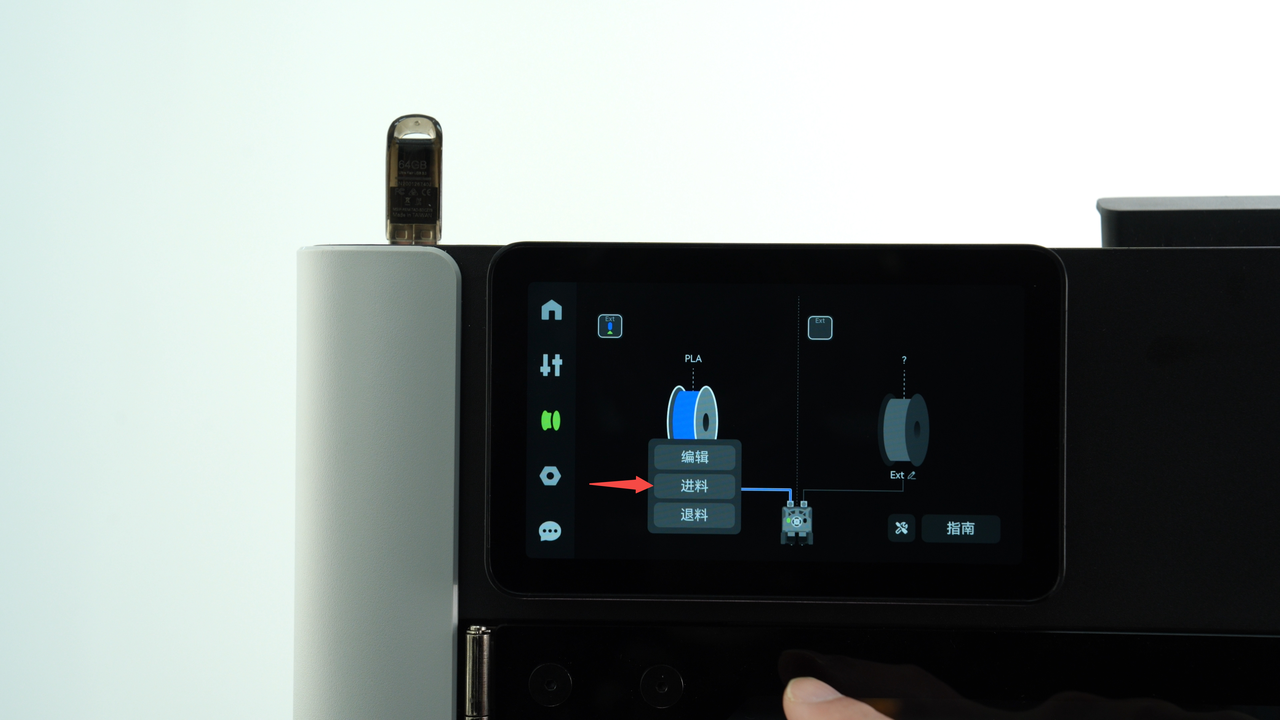

Una vez que sacaste el hotend, usá unas pinzas para tirar del filamento que quedó trabado en la entrada del mismo. Reinstalá el hotend y la funda de silicona, y después cargá el filamento desde la pantalla para ver si podés volver a imprimir. Si todo arranca bien, el problema está resuelto. Si sigue fallando, pasá al paso 3.
Paso 3. Descargar el filamento manualmente

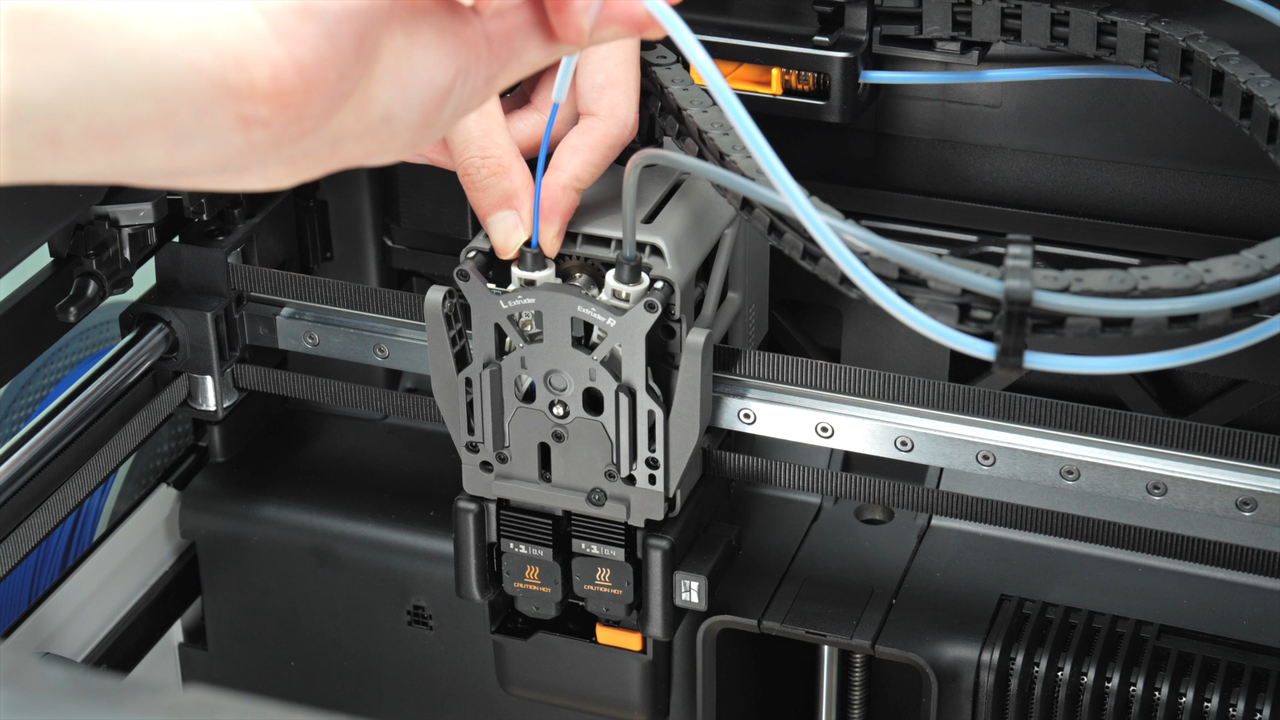

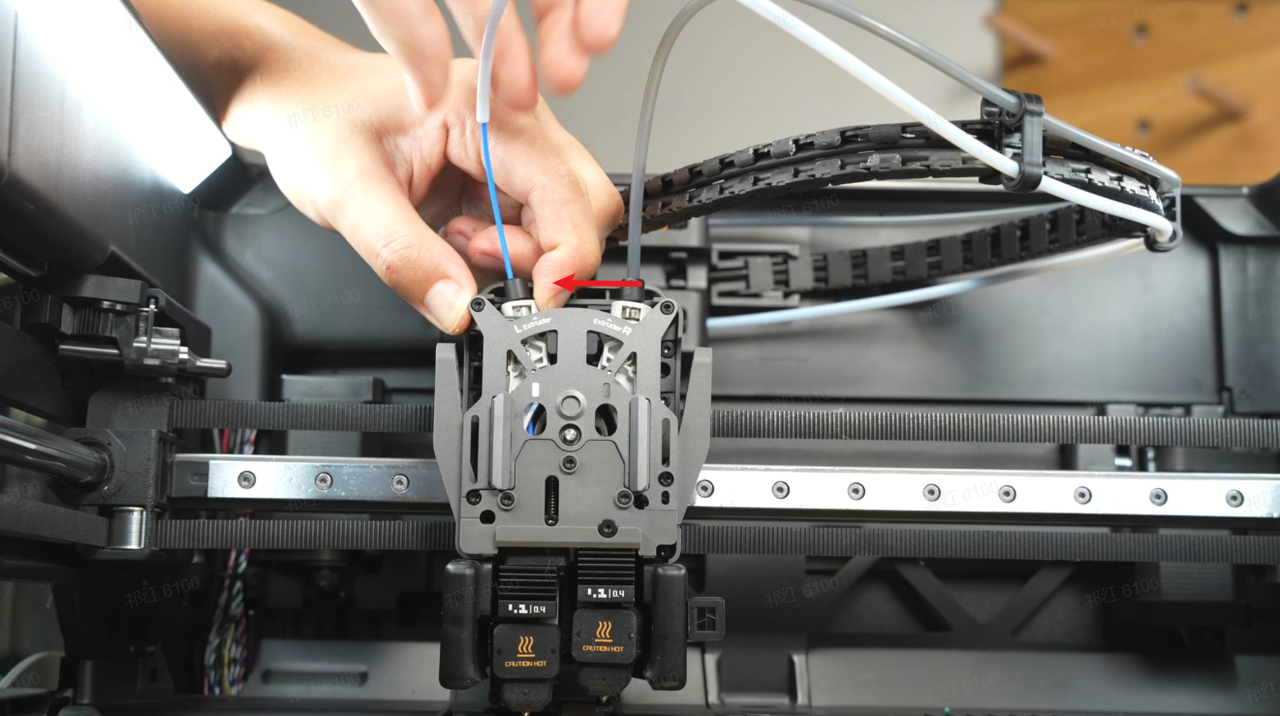

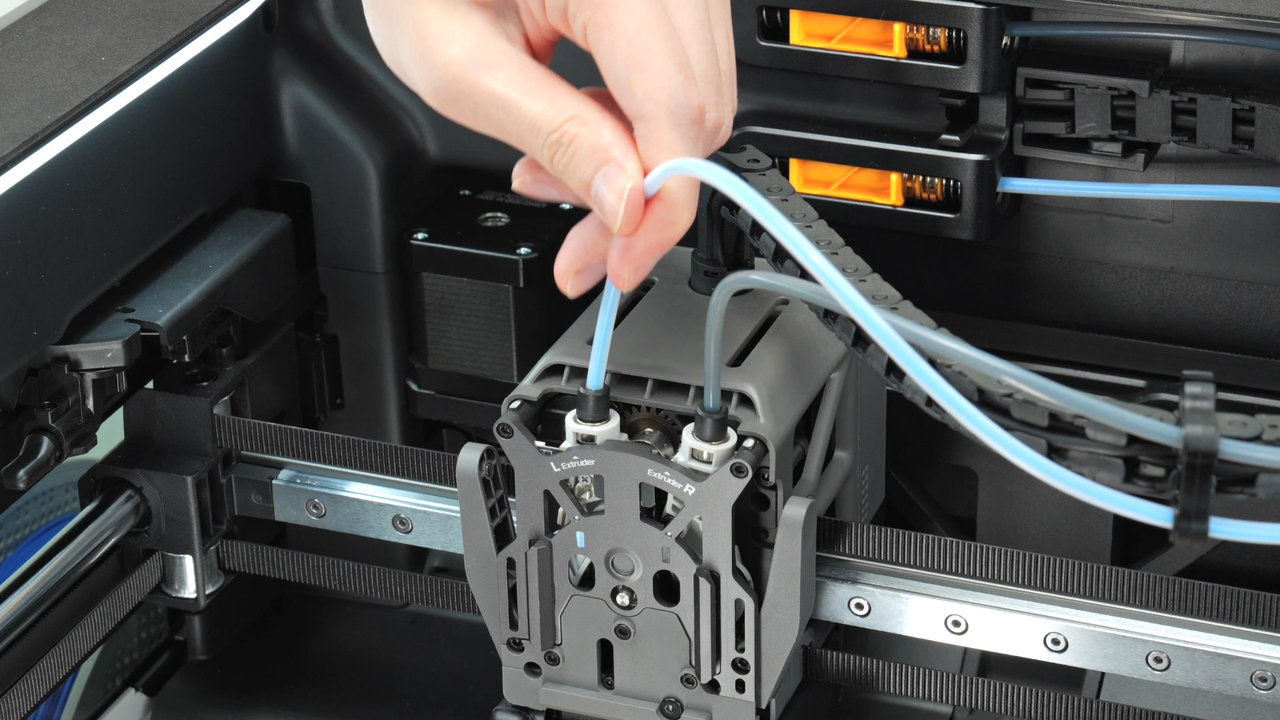

Presioná el anillo negro para desconectar el tubo de PTFE. Presioná el cortador otra vez para cortar el filamento, y después sacá el hotend y la funda de silicona.

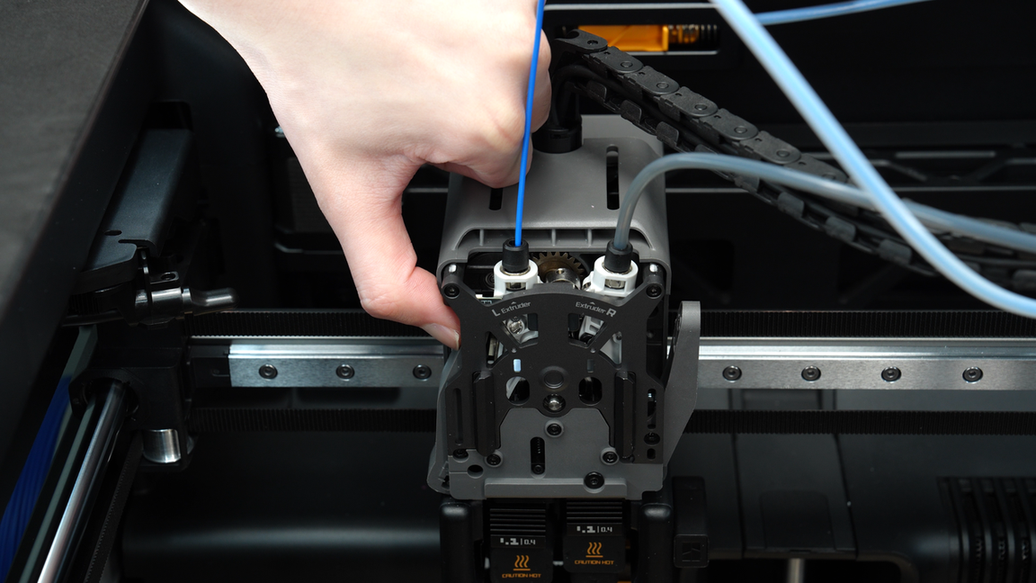

Empujá con firmeza el brazo del engranaje loco izquierdo hacia la izquierda (puede que necesites hacer bastante fuerza) hasta que el tornillo que se ve en la imagen ya no esté bloqueado por la tapa frontal del extruder. Después, tironeá suavemente el filamento hacia arriba con la mano.

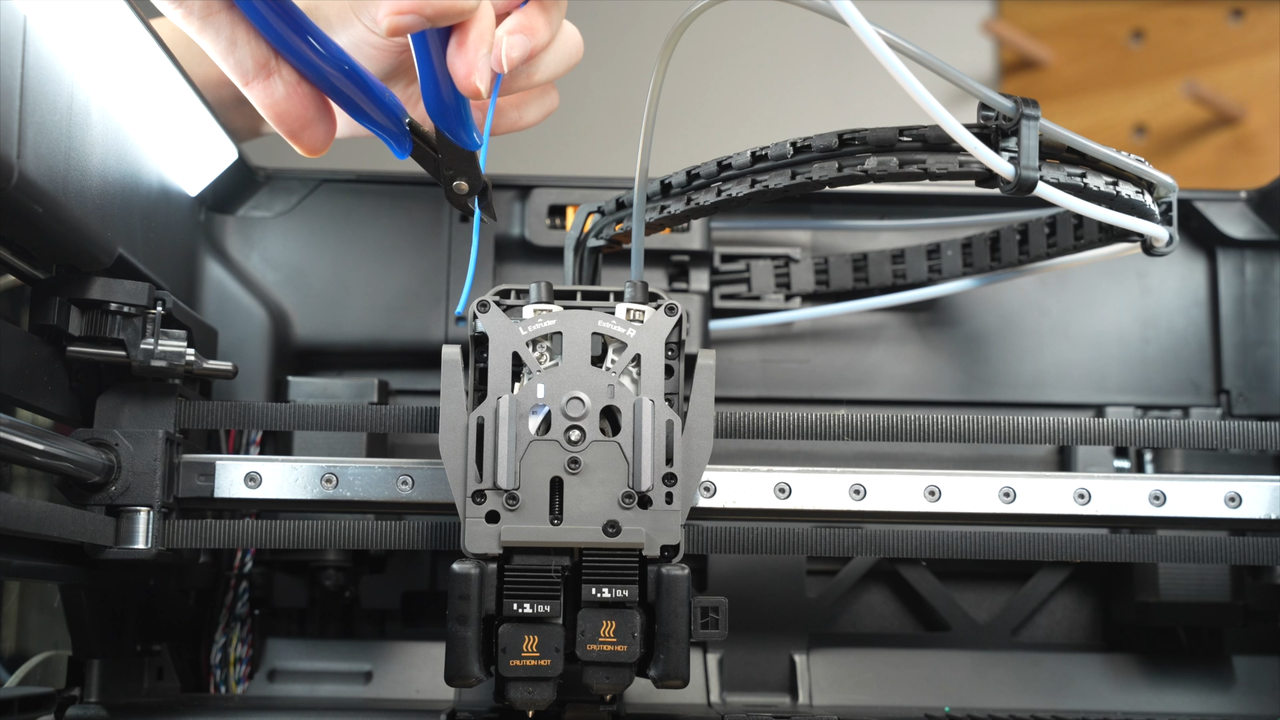

Si el filamento sale y notás deformidades claras, cortá la parte que esté fea. También te recomendamos dejar la puerta frontal y la tapa superior abiertas, y sacar la tapa frontal del toolhead mientras imprimís para que el extruder enfríe mejor y no se vuelva a tapar.
Después de mejorar la ventilación del extruder, reinstalá el hotend y el tubo de PTFE, y volvé a imprimir. Fijate si el engranaje del extruder gira bien y si sale filamento por el hotend. Si el engranaje gira pero no sale nada, seguí la guía de "Procedimiento de desobstrucción del hotend de la H2D".
Paso 4. Sacar la guía de filamento del extruder para limpiar

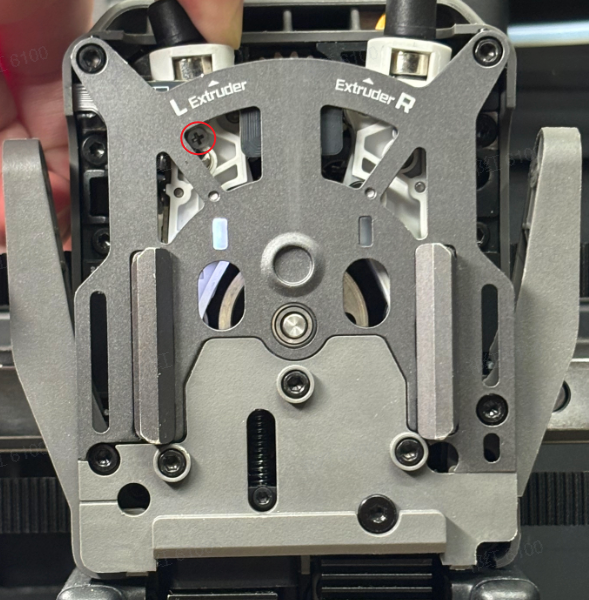

Para simplificar el armado y desarmado del extruder, decidimos sacar este tornillo después de las verificaciones. Por eso, puede que tu máquina lo tenga o no; fijate según lo que te haya tocado.
Si en el paso 3, ya con el hotend afuera, el filamento sigue sin poder extruirse, significa que hay una obstrucción adentro del conjunto del extruder. En este caso, vas a tener que sacar la guía de filamento del extruder para limpiar la mugre que esté en los engranajes o en la propia guía.
Ojo que la guía de filamento del extruder se choca con las palancas izquierda y derecha del cortador, lo que hace que sacarla y ponerla sea un poquito complicado. Esto se nota más cuando hay un pedazo de filamento pasando por el engranaje y la guía al mismo tiempo. No te desanimes: si seguís estos consejos, vas a poder sacarla bien. Primero asegurate de que el hotend esté frío, sacá el que no esté bloqueado por el flow blocker, y después cambiá el extruder desde la pantalla para sacar el otro hotend también.
Sacá los cuatro tornillos de la guía de filamento del extruder, empujá el conector negro del hotend hacia arriba con fuerza para que el cortador izquierdo salga un poco por la ranura, y después hacé palanca para sacar la guía desde la esquina inferior derecha. En este escenario, suele haber un segmento de...
