Esta guía describe cómo diagnosticar y solucionar problemas cuando una impresora de la serie H2 no enciende después de accionarse el interruptor de encendido.
¿Cuándo usar esta guía?

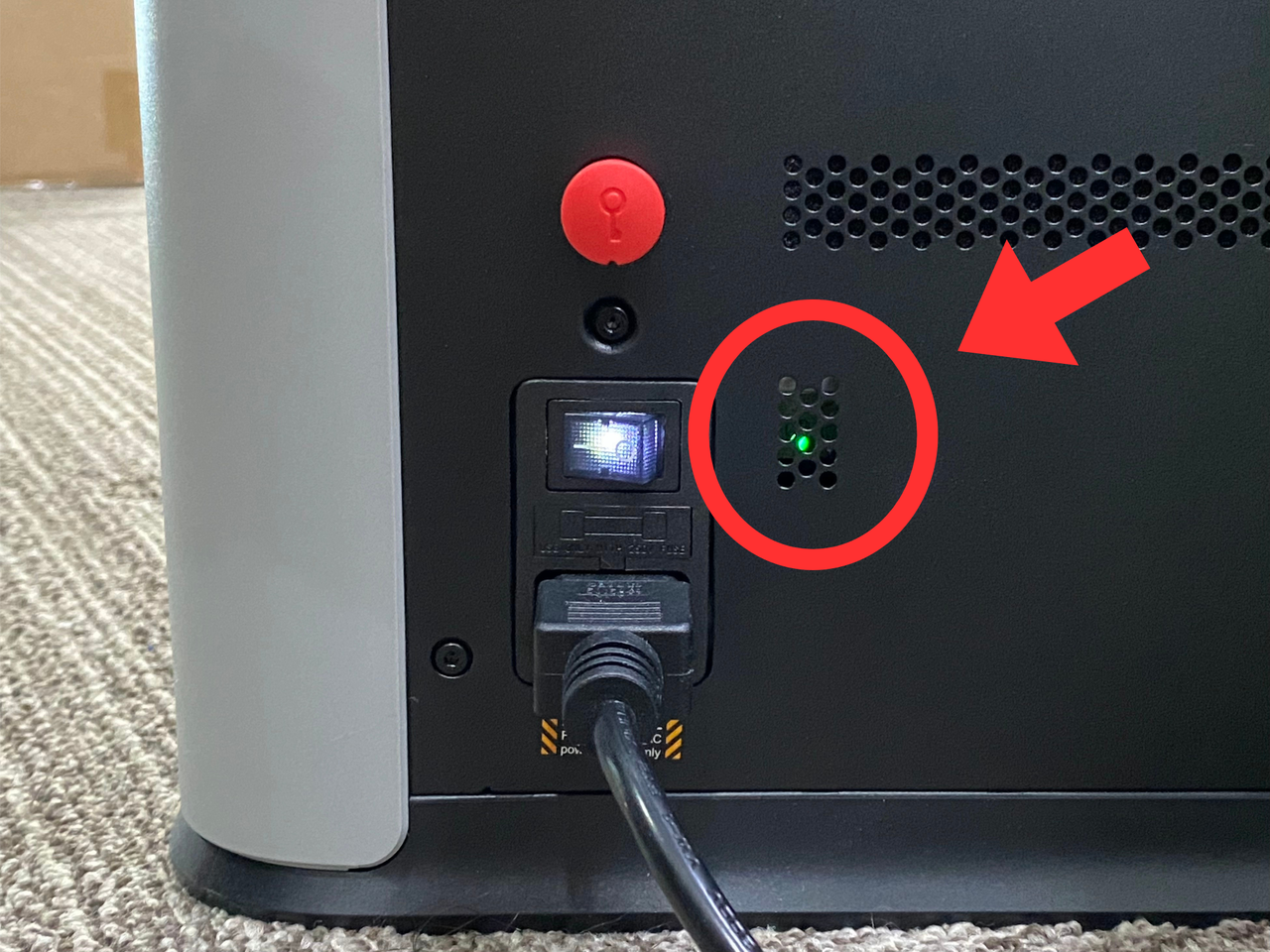

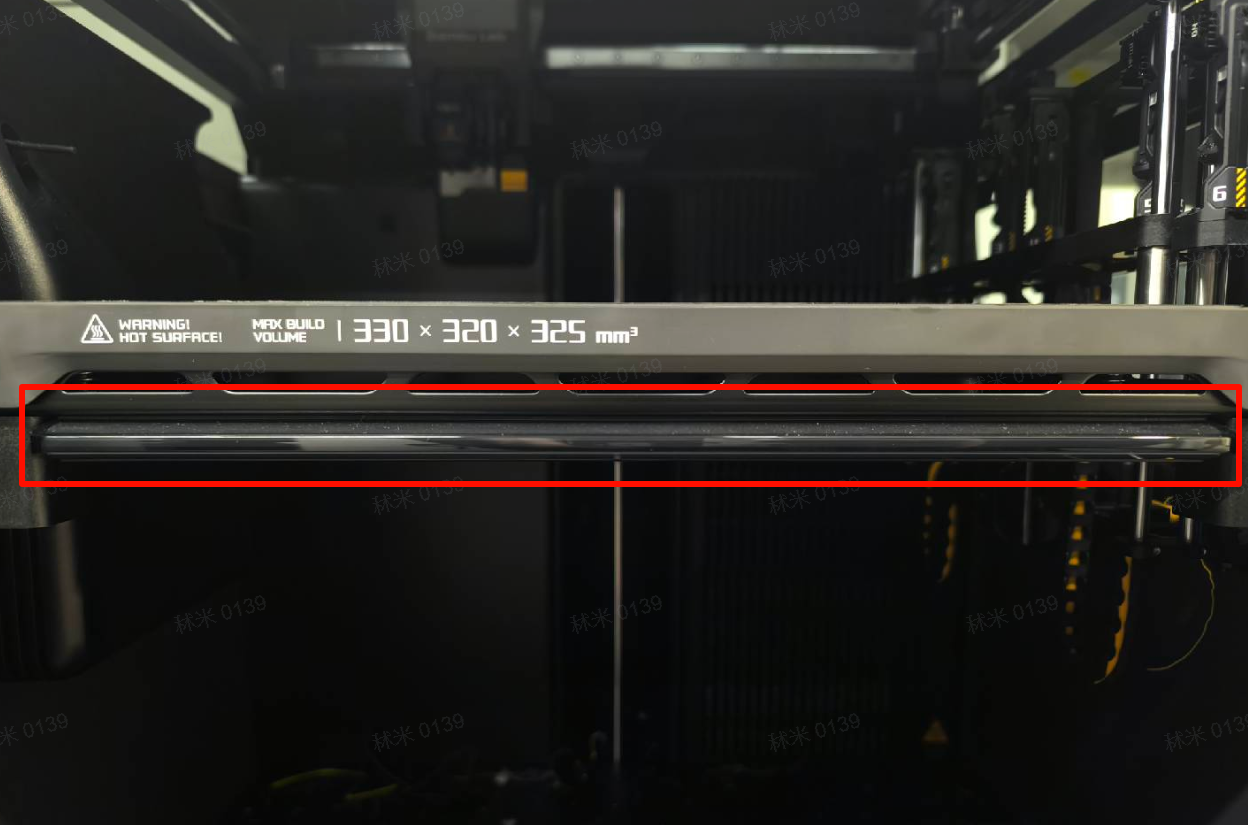

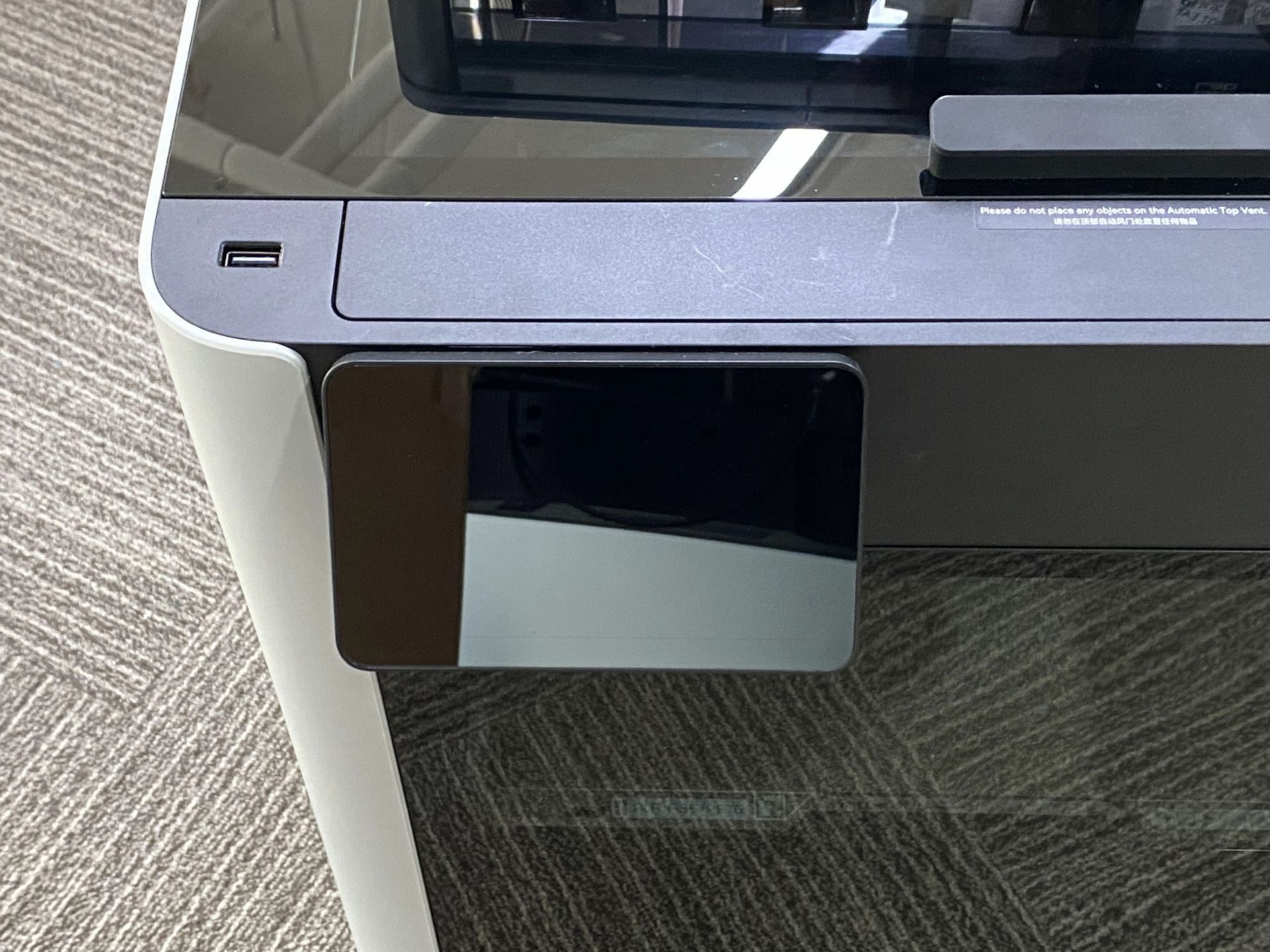

Usá esta guía si, después de encender el equipo, la pantalla de la impresora no responde y las luces indicadoras de los componentes electrónicos en toda la máquina muestran estados anormales, ya sea parcial o totalmente: la luz de estado debajo de la cama caliente no prende, la luz de la placa AP no prende o muestra códigos de luces extraños; solo la luz del módulo de la fuente de alimentación (con carcasa metálica) puede que parpadee o se quede prendida.
También es útil si ya seguiste los pasos de la "Guía de resolución de problemas de falla de encendido de la Serie H2 - Parte 1", verificaste cada punto y descartaste las fallas mencionadas ahí, pero el problema persiste.
Notas importantes antes de empezar
Para el diagnóstico vas a tener que observar el estado de las luces indicadoras en varias partes de la impresora. Mirando los patrones de parpadeo de los LEDs de estado, podés identificar rápido cómo está funcionando la máquina, lo que te da un feedback intuitivo sin necesidad de mirar la pantalla. Durante el proceso, vamos a juzgar si la placa principal está bien fijándonos si los códigos de luces son normales.
Antes de hacer cualquier mantenimiento en la impresora o sus componentes electrónicos (incluyendo el cable del cabezal), por favor apagá la impresora y desconectá el cable de corriente. Esto es para evitar toques accidentales en la pantalla o cortocircuitos que podrían dañar más componentes o ser un riesgo para vos. Cuando estés mirando los códigos de luces, los componentes de la placa principal van a estar expuestos: no los toques directamente ni conectes/desconectes nada mientras la máquina esté con corriente.
Herramientas y materiales necesarios
- Destornillador hexagonal H1.5
- Destornillador hexagonal H2.0

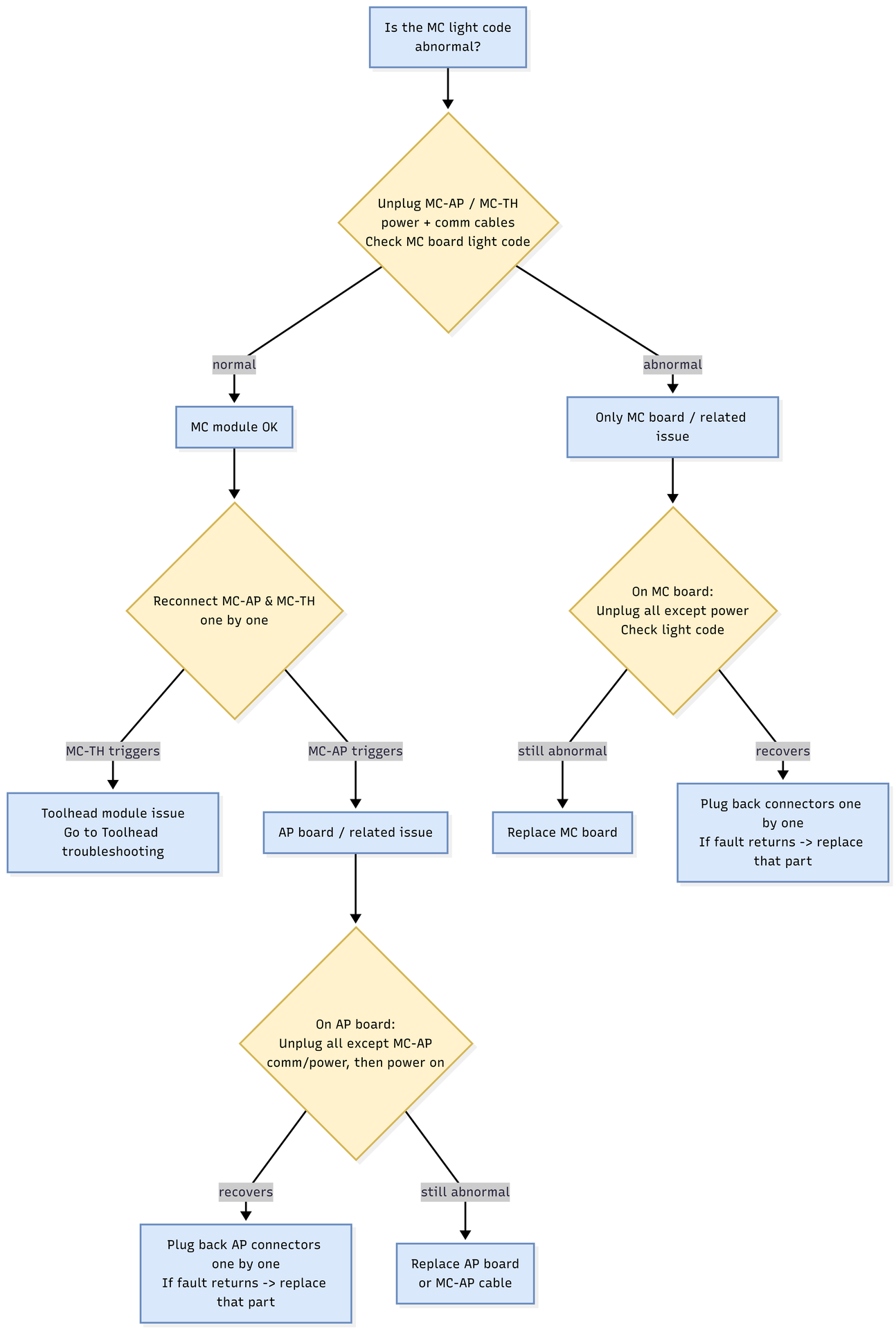

Proceso de resolución de problemas
Paso 1: Determinar el estado de la placa MC
La alimentación de 24V para la placa AP y la placa TH pasa a través de la placa MC. Cuando la placa MC falla, la impresora directamente no anda. La causa puede ser un cortocircuito en la placa AP o la TH, o una falla en la propia placa MC. Por eso, el primer paso es ver cómo está operando la placa MC.
- Retirar el panel trasero: Fijate en las guías para "Quitar el panel trasero" y "Quitar la tolva de purga" para sacar esos componentes primero, y así poder ver las luces de la placa MC.
- Estado de las luces: Luces de la placa MC: Prendida fija (arriba a la izquierda), Parpadeo lento (abajo a la izquierda), Parpadeo rápido (derecha).
- Procedimiento:
- Si las luces de la placa MC son normales: La causa de la falla está en el módulo de la placa AP o en el de la placa TH. Pasá al Paso 2 o al Paso 3 según corresponda.

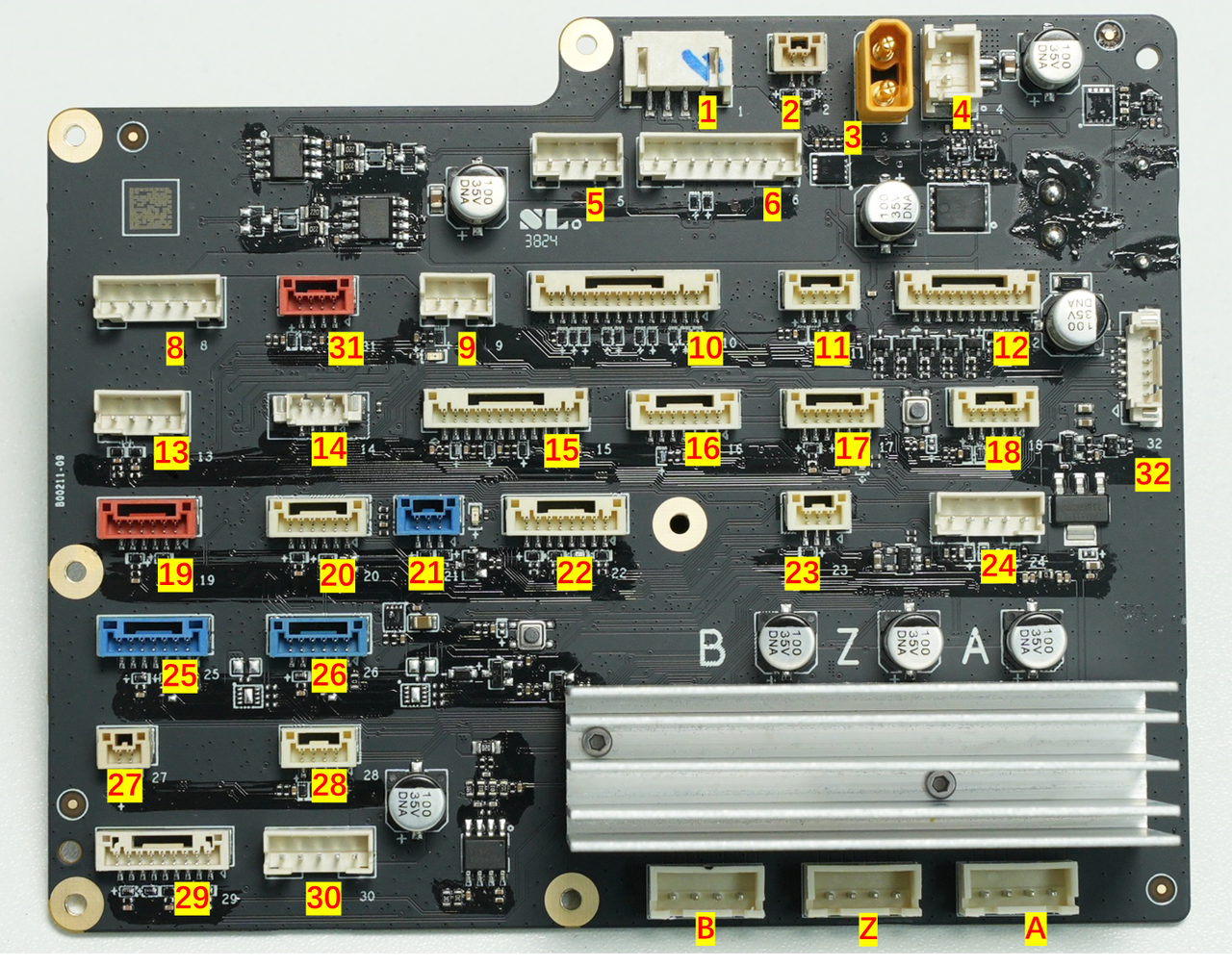

- Si las luces de la placa MC son anormales o están apagadas: Primero apagá la impresora. Después, guiándote con el diagrama, desconectá el cable de alimentación (N° 4) y el de señal (N° 10) de MC-AP, y también el cable de alimentación (N° 3) y el de señal (N° 2) de MC-TH. Hecho esto, prendé la impresora y fijate si las luces de la placa MC vuelven a la normalidad.
Caso 1: La placa MC vuelve a la normalidad.
Esto indica que la placa MC no está fallada, y que el problema lo causa la placa AP o la TH. Apagá la máquina, conectá primero los cables de MC-AP (4 y 10), prendé y mirá las luces. Después, hacé lo mismo con los de MC-TH (3 y 2) y observá la placa MC.
- Si la falla aparece al conectar MC-AP, andá al Paso 2.
- Si la falla aparece al conectar MC-TH, andá al Paso 3.
Caso 2: La placa MC sigue fallando.
Esto significa que algún componente externo conectado a la MC puede estar en corto, o que la placa MC misma se rompió. Apagá la impresora, desconectá todos los conectores de la placa MC, prendé y volvé a mirar los LEDs.
- Si la placa MC vuelve a la normalidad, apagá y andá conectando los componentes uno por uno, prendiendo la máquina cada vez para identificar cuál causa el problema.
- Si sigue fallando incluso sin nada conectado, la placa MC está defectuosa.
Paso 2: Determinar el estado de la placa AP

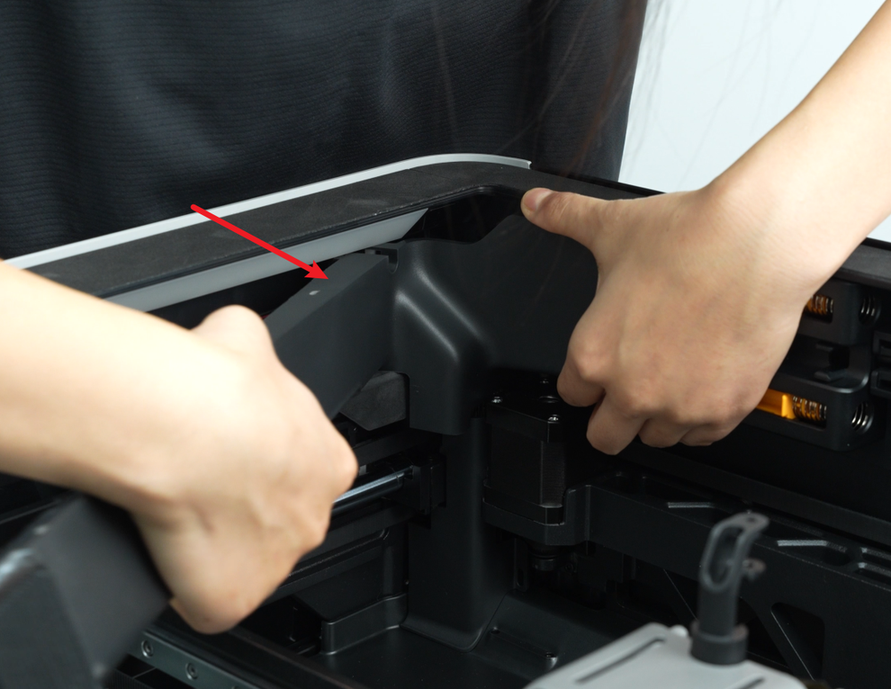

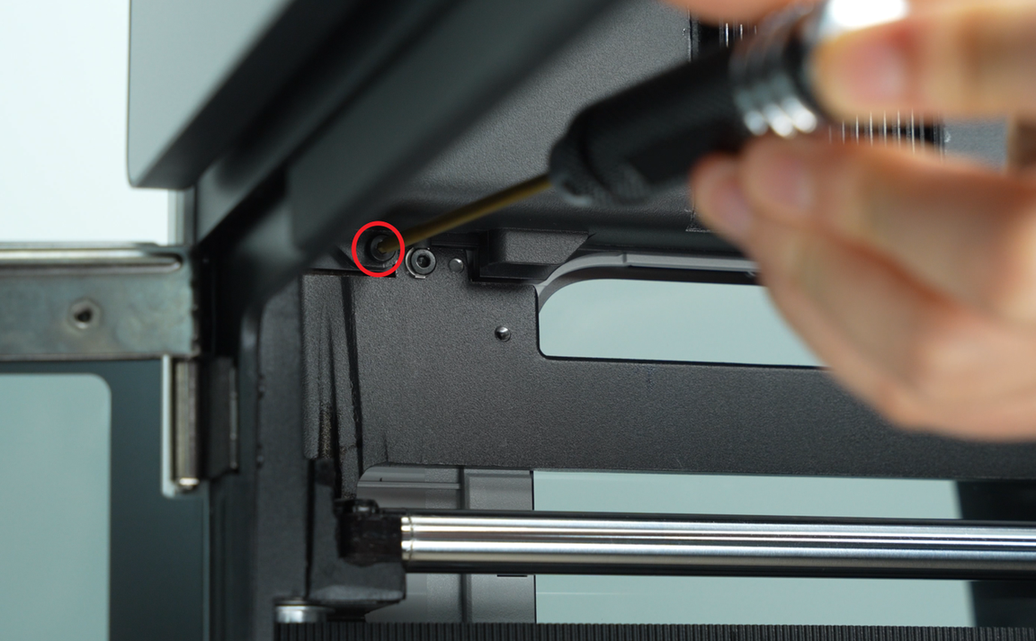

- Quitar la tapa de la placa AP: Usá una llave Allen H2.0 para sacar el tornillo de fijación (BT2.6x8) y retirá la tapa de la placa AP desde el lado cercano a la puerta frontal para ver las luces.

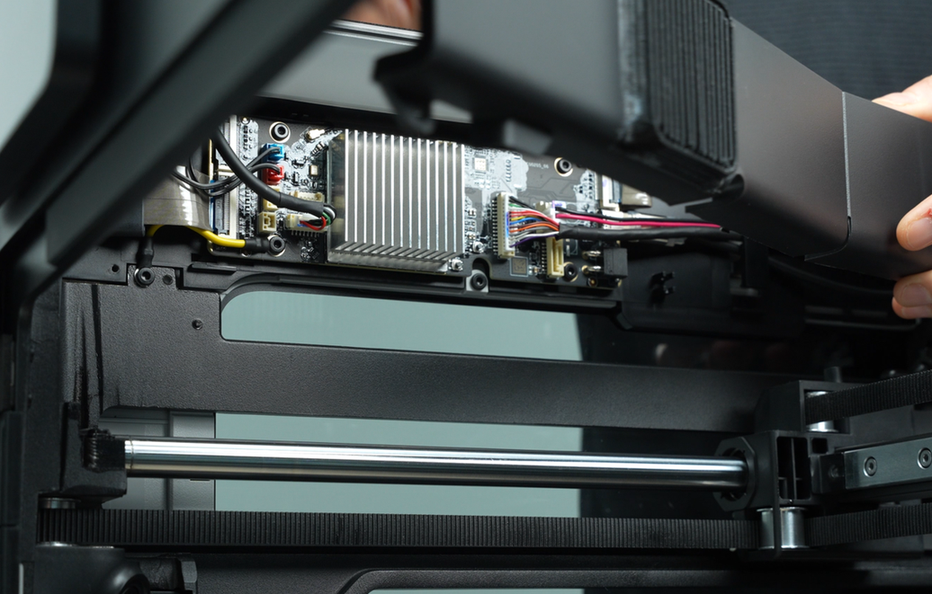

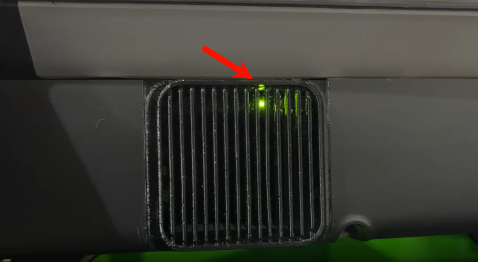

- Estado de las luces: Luces de la placa AP: Parpadeo rápido (izquierda), Prendida fija (derecha). Dato: Podés intentar ver las luces a través de los agujeros de ventilación de la tapa sin sacarla si buscás el ángulo justo.

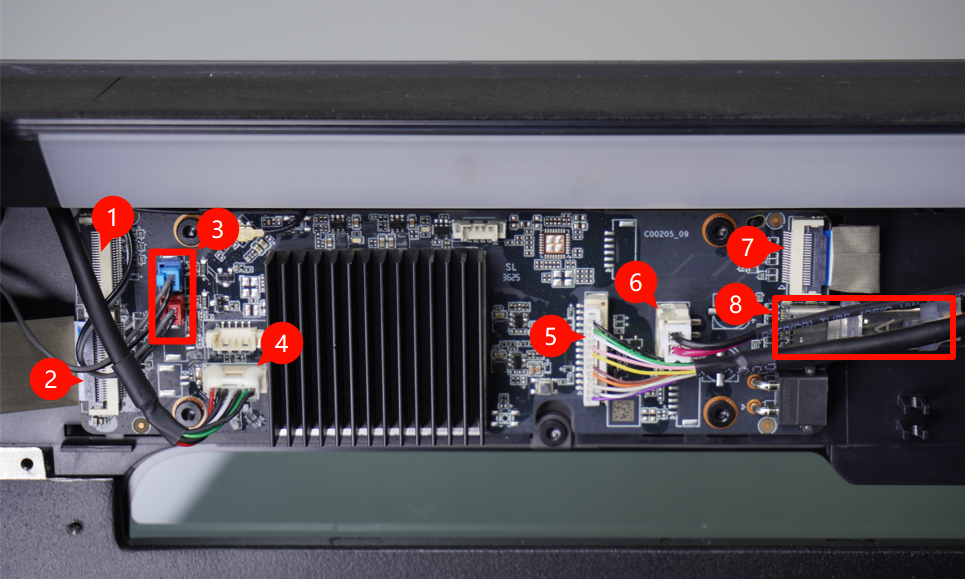

- Procedimiento: Apagá la impresora. Siguiendo la guía para "Reemplazar la placa AP de la H2D", desconectá todos los cables de la placa AP, dejando solo el de señal (N° 5) y el de alimentación (N° 6). Prendé la impresora y volvé a mirar los LEDs de la placa AP y la placa MC.
Caso 1: La placa AP vuelve a la normalidad.
La placa AP está bien; el problema es otro módulo. Apagá la impresora e instalá cada conector uno por uno, prendiendo y chequeando las luces cada vez hasta encontrar el culpable.
Caso 2: Las placas AP y MC siguen fallando.
Hay un problema con la placa AP o con los cables MC-AP. Apagá la impresora, desconectá los cables de señal (N° 5) y alimentación (N° 6) de la AP, y prendé de nuevo.
- Si la placa MC vuelve a la normalidad, tenés que cambiar la placa AP.
- Si la placa MC sigue fallando, hay que cambiar los cables de alimentación y señal de MC-AP.
Paso 3: Determinar el estado de la placa TH
Si llegaste hasta acá después del diagnóstico del Paso 1, ya sabemos que el problema está en el componente de la placa TH. Como el proceso para la placa TH es bastante largo, para que sea más fácil, por favor seguí con la guía de "Resolución de problemas del módulo del cabezal para H2D/H2C".
Notas finales
Esperamos que esta guía te haya servido de ayuda. Si el problema sigue sin solucionarse, por favor abrí un ticket de soporte e incluí los logs recientes de tu impresora y algunas fotos o detalles extra. Nuestro equipo técnico va a revisar tu caso para darte una mano. También podés consultar a la IA de Bambu, que te puede responder dudas comunes al toque.
