A veces el filamento se puede cortar dentro de los tubos de PTFE del AMS 2 Pro y la H2D, lo que provoca fallas en la carga o errores del AMS. Esta guía paso a paso te explica cómo sacar el filamento cortado de los tubos.
¿Cuándo usar esta guía?
Usá esta guía cuando te salte el código de error [0700 8004], que indica que el AMS no puede retraer el filamento (siempre y cuando ya hayas descartado otras causas, como una mala inserción del filamento).
- Chasquidos o ruidos de rozamiento: Estos ruidos en el feeder pueden indicar que al AMS 2 Pro le está costando empujar el filamento.
- Restos de filamento a la vista: Si ves pedazos de filamento en los tubos del AMS 2 Pro o en el tubo de PTFE que va del AMS 2 Pro a la H2D.
Herramientas necesarias
- Llave Allen H2.0
- Tubo de PTFE de repuesto (lo podés comprar en la tienda de Bambu Lab)
- Un pedacito de filamento
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o su electrónica (incluyendo los cables del cabezal), porque si la dejás prendida podés causar un cortocircuito. Esto puede terminar en daños electrónicos graves y riesgos de seguridad.
Cuando hacés mantenimiento o querés solucionar un problema, capaz tengas que desarmar algunas partes, como el hotend. En este proceso pueden quedar cables y componentes eléctricos expuestos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora está prendida. Esto puede romper la electrónica de la máquina y causar daños mayores.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de meter mano. Así evitás cualquier corto o daño. De esta forma, protegés los componentes electrónicos y te asegurás de que el mantenimiento sea seguro y efectivo.
Si tenés alguna duda o consulta sobre cómo seguir esta guía, abrí un ticket en nuestra Página de Soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Guía de resolución de problemas
El primer paso es identificar en qué parte se trabó el filamento. Fijate en la pantalla de la impresora o en Bambu Studio si hay errores como "filamento cortado en el trayecto" o códigos HMS, específicamente 0700-2000-0002-0003 o [0700 8004]. Mirá qué slot del AMS 2 Pro (del 1 al 4) tiene el LED rojo prendido e inspeccioná el tubo de PTFE desde la salida del AMS hasta el buffer o el cabezal de la H2D para ver si hay fragmentos a la vista. También revisá los tubos internos del AMS. Los lugares donde se puede cortar el filamento son:

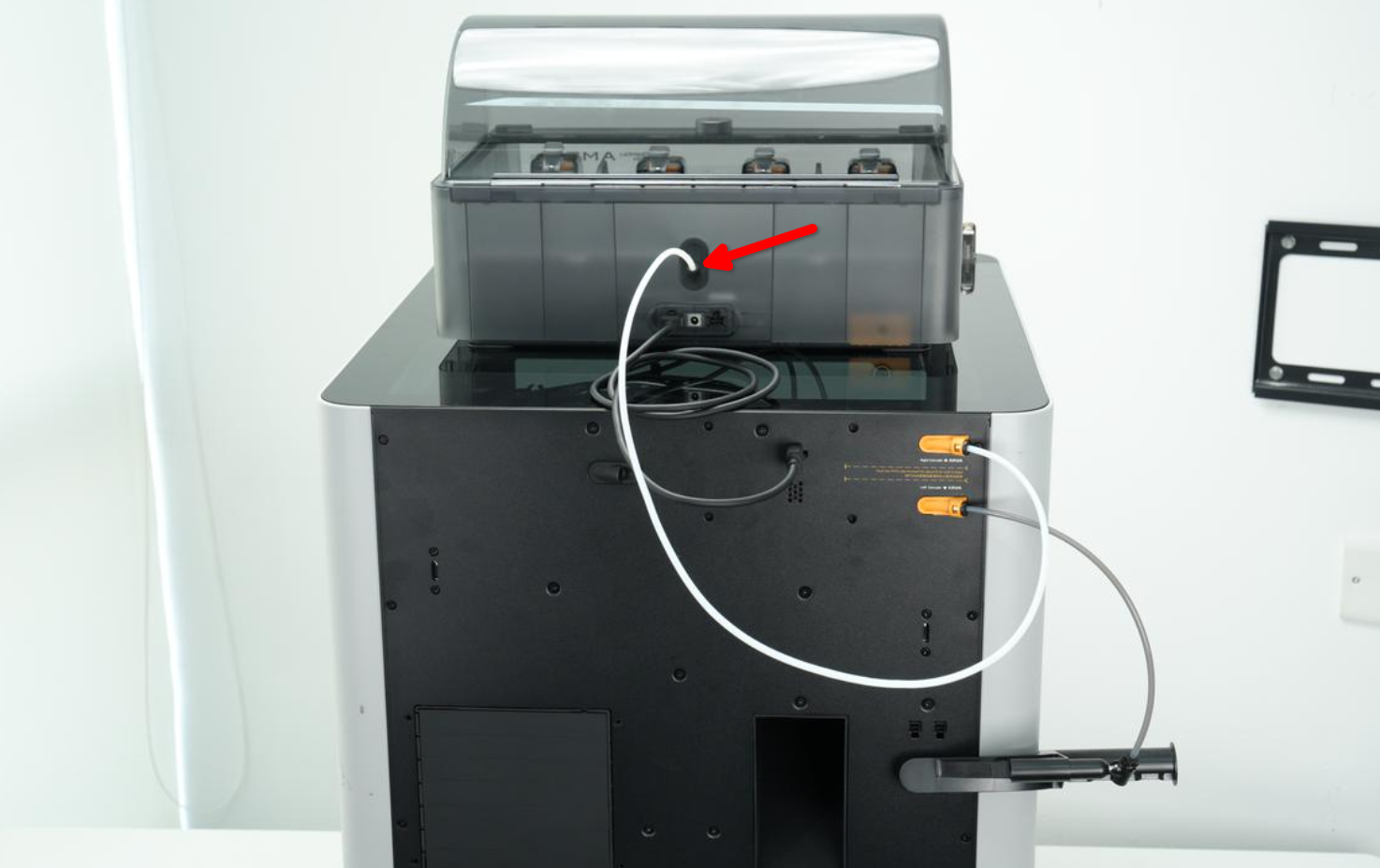

- Tubo de PTFE que va del AMS 2 Pro a la impresora H2D
- Tubos del AMS 2 Pro
- Dual-extruder de la H2D
Cómo sacar filamento trabado de los tubos de PTFE que van del AMS 2 Pro a la impresora H2D
Si el filamento se cortó dentro del tubo de PTFE que va del AMS 2 Pro a la H2D, vas a tener que sacar el tubo y limpiarlo.
Paso 1: Sacá los tubos

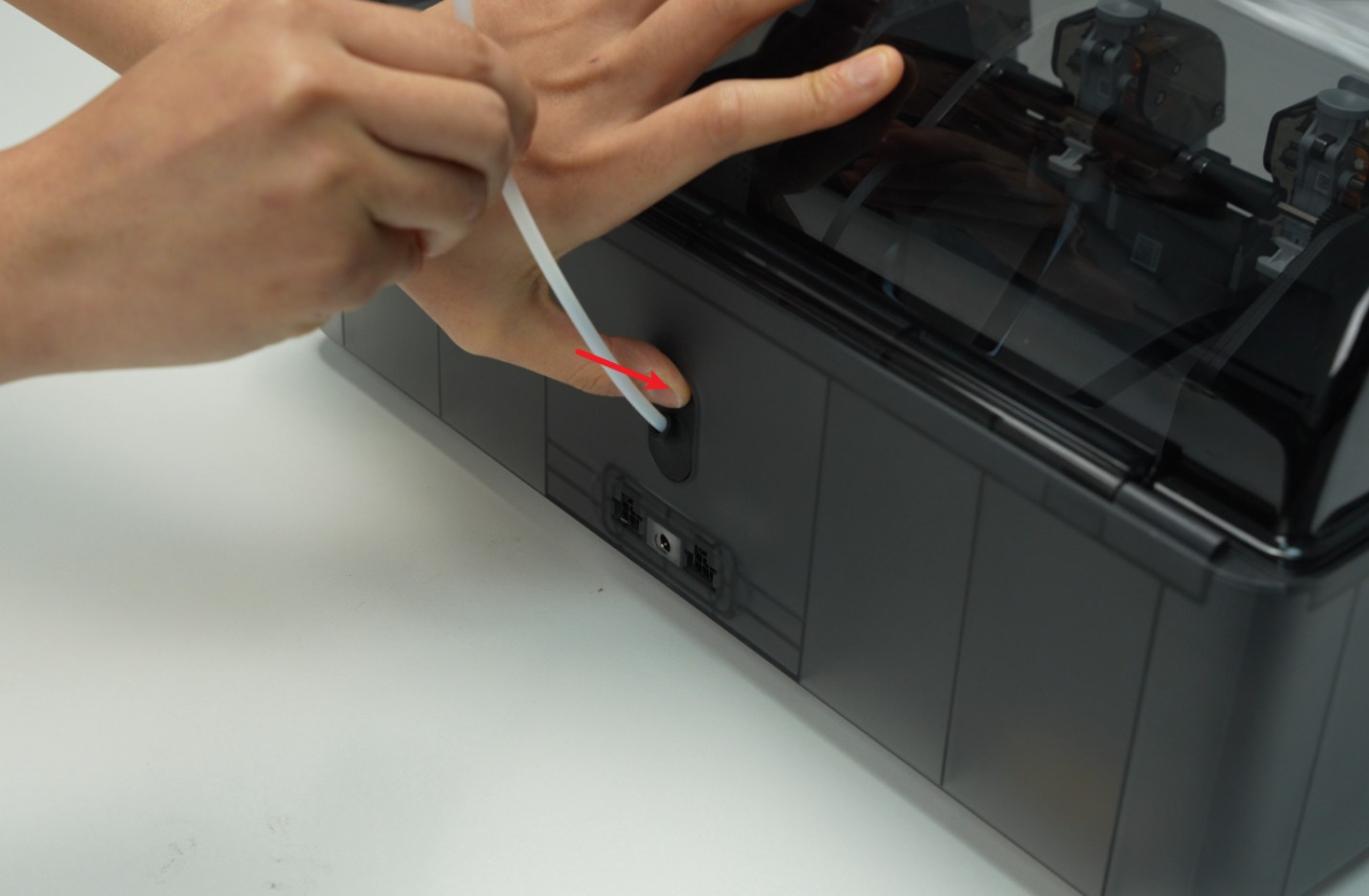

Empezá sacando el filamento de la parte de atrás del AMS 2 Pro. Presioná la parte negra con una mano mientras tirás del tubo con la otra.
Después, sacá los tubos del lado de la H2D. Hacé esto apretando el anillo exterior negro del acople neumático, destrabalo y sacá el tubo de PTFE.
Paso 2: Desconectá los tubos de PTFE dentro de la cámara

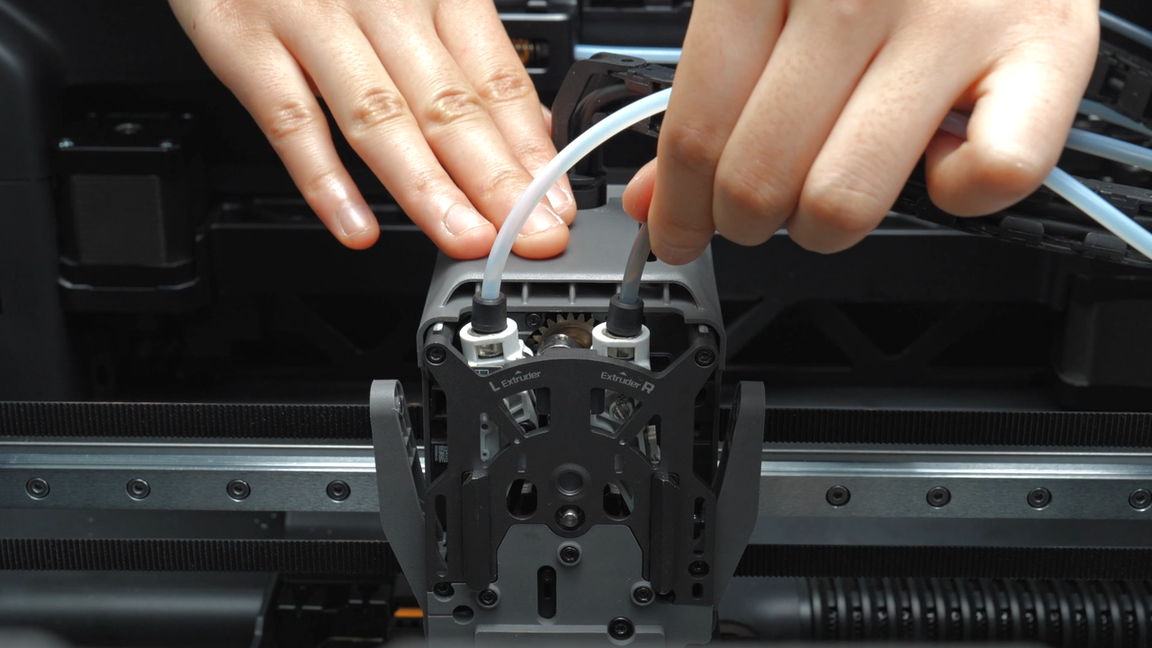

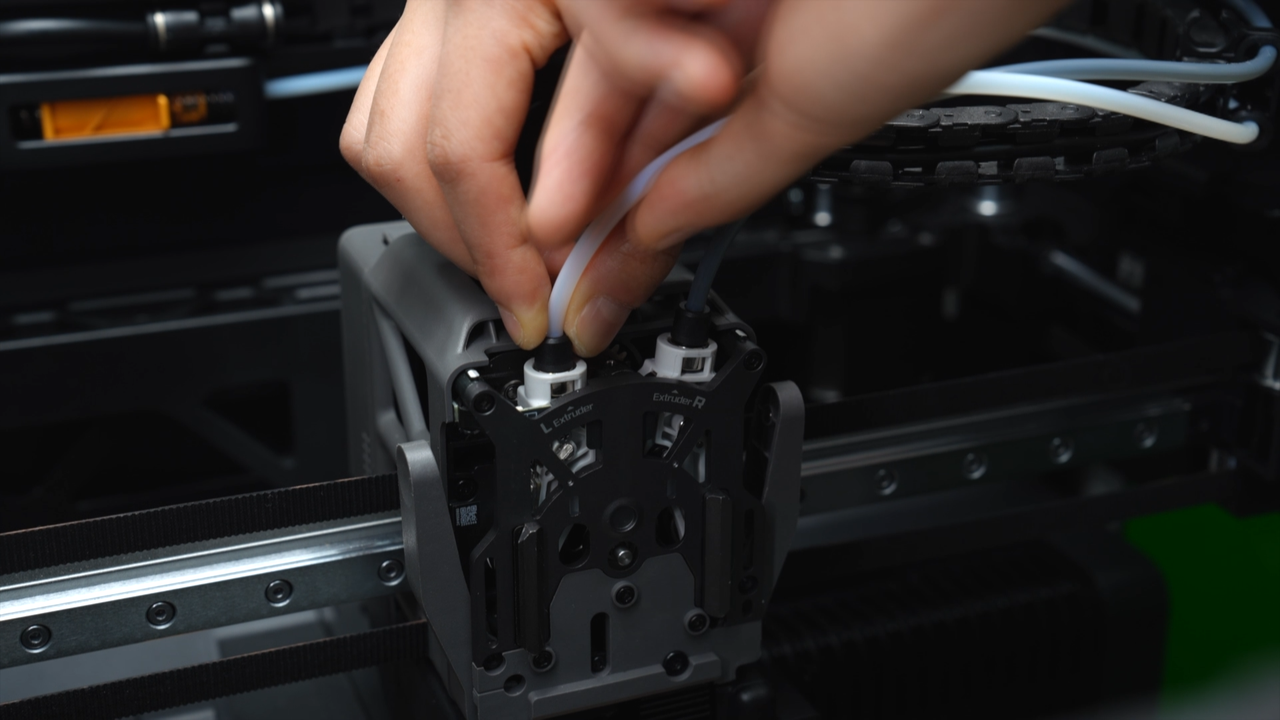

Apretá el anillo exterior negro para destrabar los dos conectores que están arriba del extruder.
Paso 3: Desconectá los tubos del buffer

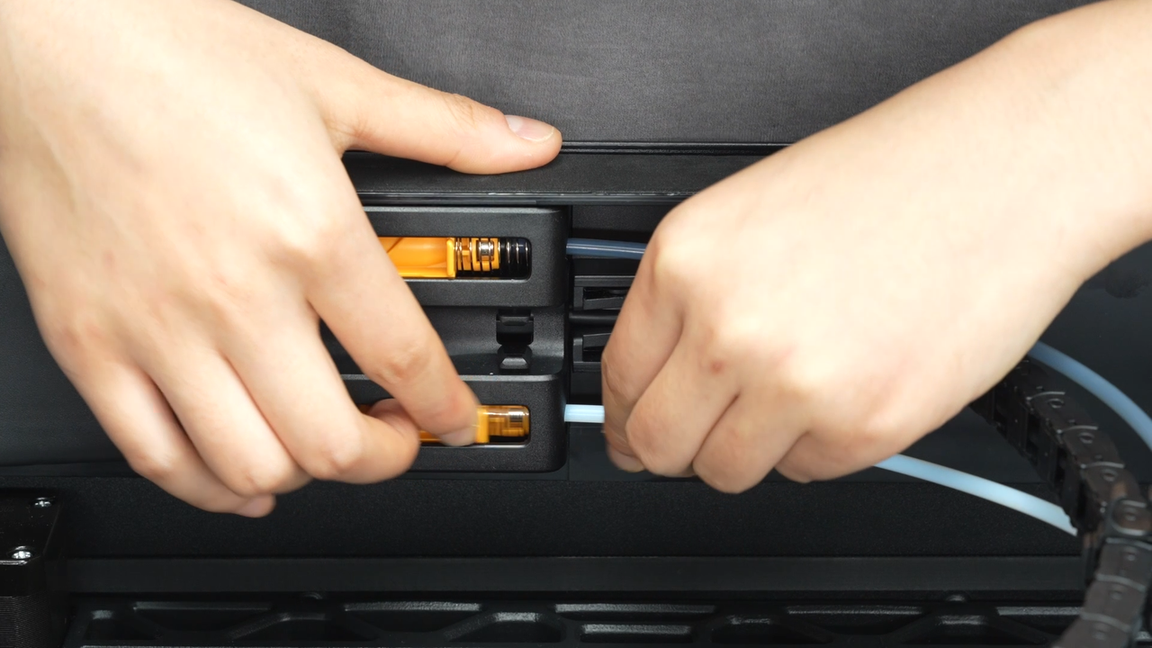

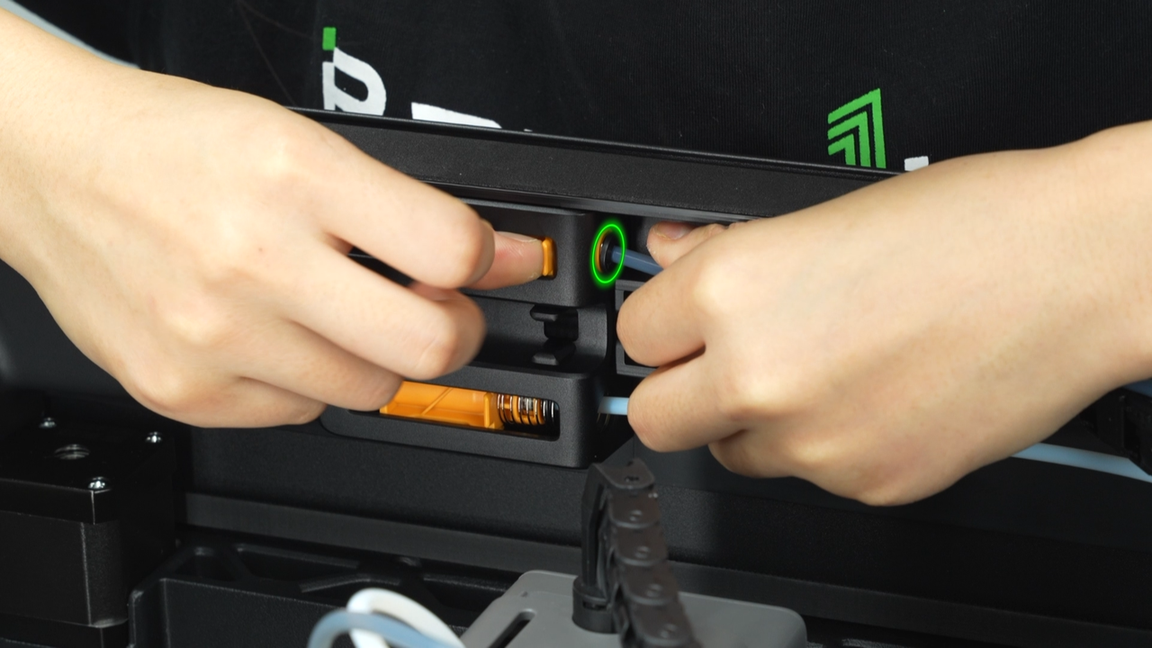

Apretá el anillo exterior negro para destrabar los dos conectores en los extremos superior e inferior del buffer. El conector de arriba se puede empujar hacia la derecha para que sea más fácil destrabarlo. Después, sacá los dos tubos de PTFE de la izquierda y la derecha.

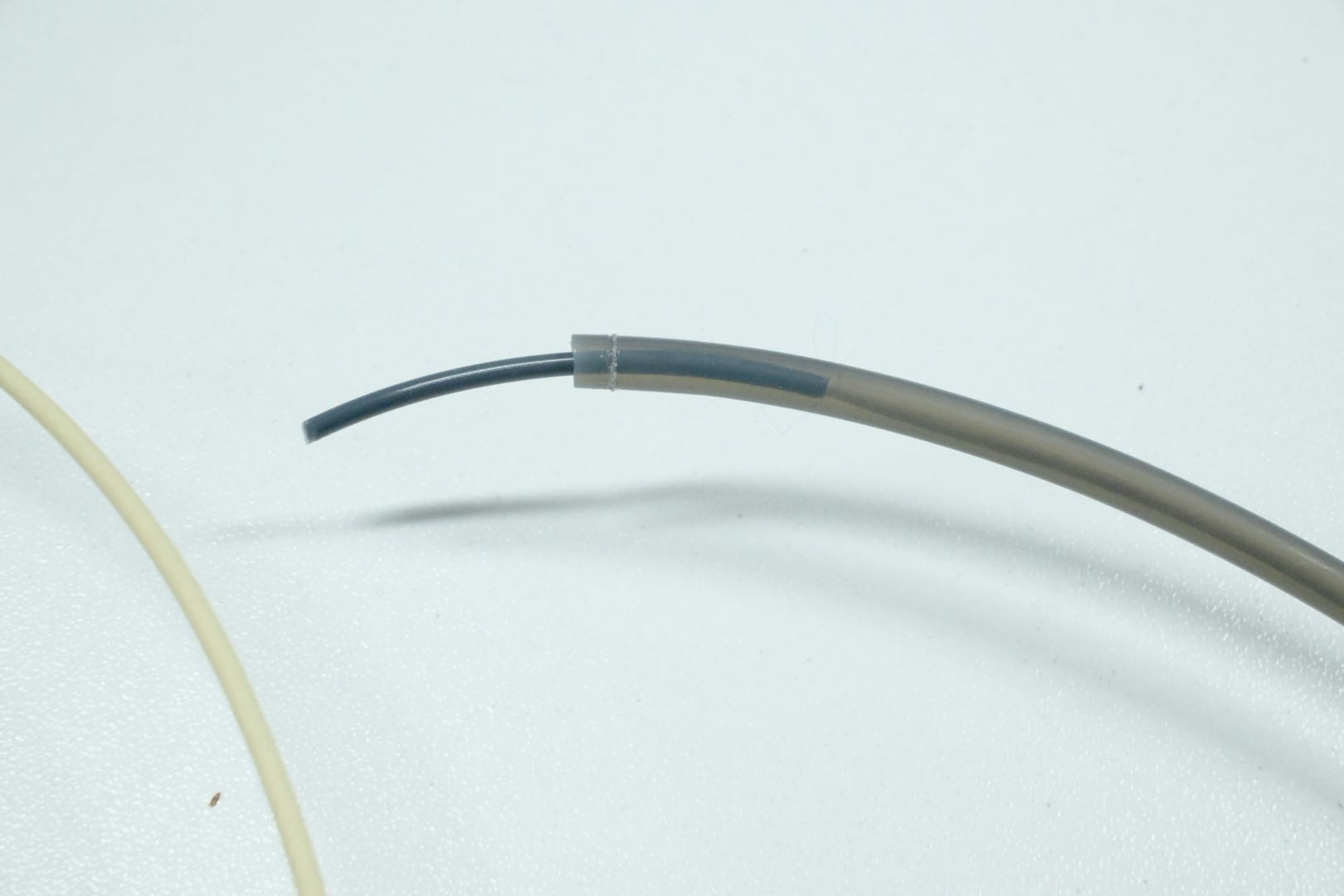

Paso 4: Expulsá el filamento cortado
Usá un pedazo largo de filamento para empujar el resto que quedó trabado dentro del tubo de un extremo al otro hasta que salga.
Paso 5: Volvé a conectar los tubos

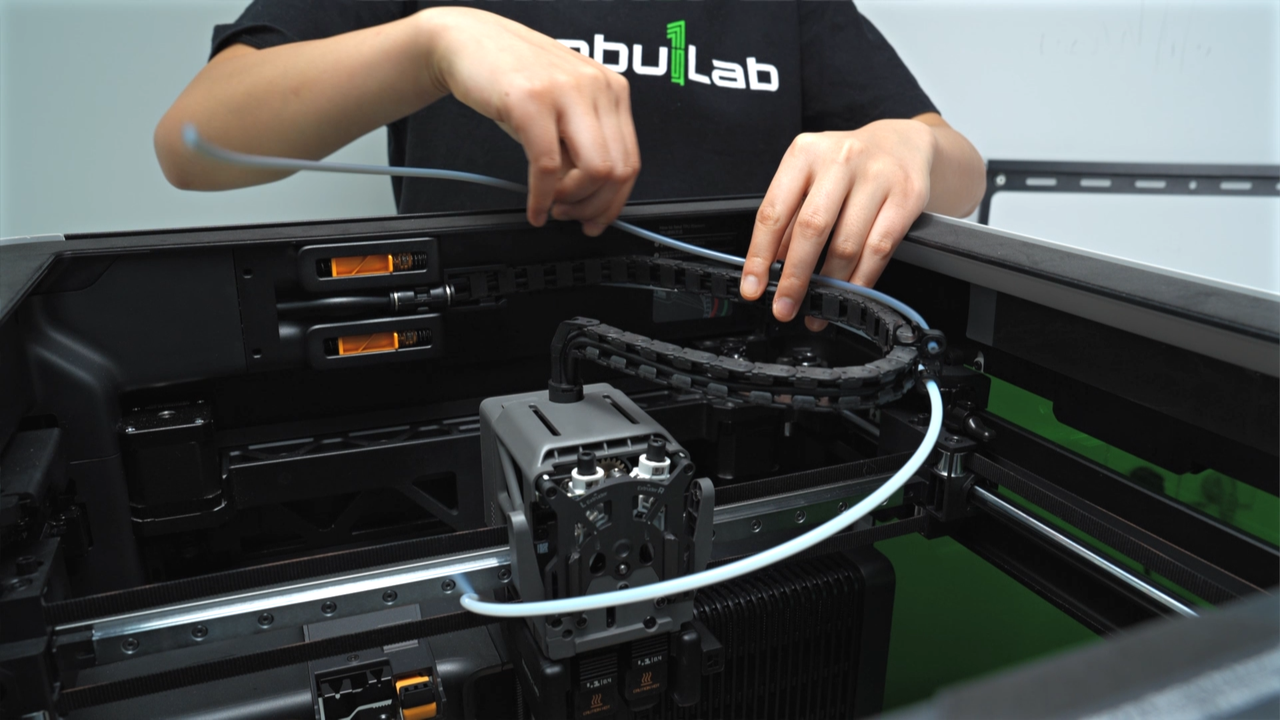

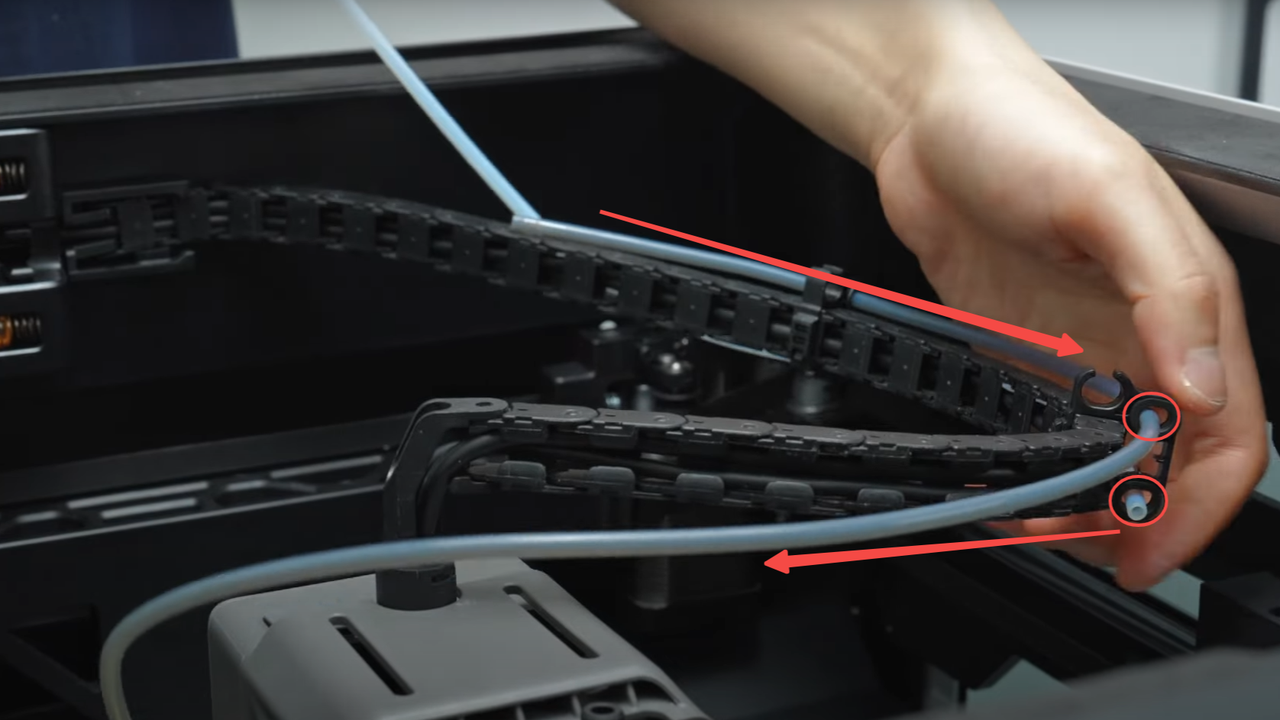

Una vez que sacaste el filamento, volvé a conectar los tubos de PTFE. Pasá los dos tubos por los agujeros que están al costado de la hebilla de la cadena portacables.
Reconectá los tubos al AMS 2 Pro, al buffer y al cabezal de la H2D, asegurándote de que calcen bien (empujalos hasta que escuches el clic). Cargá filamento nuevo y probá la carga.

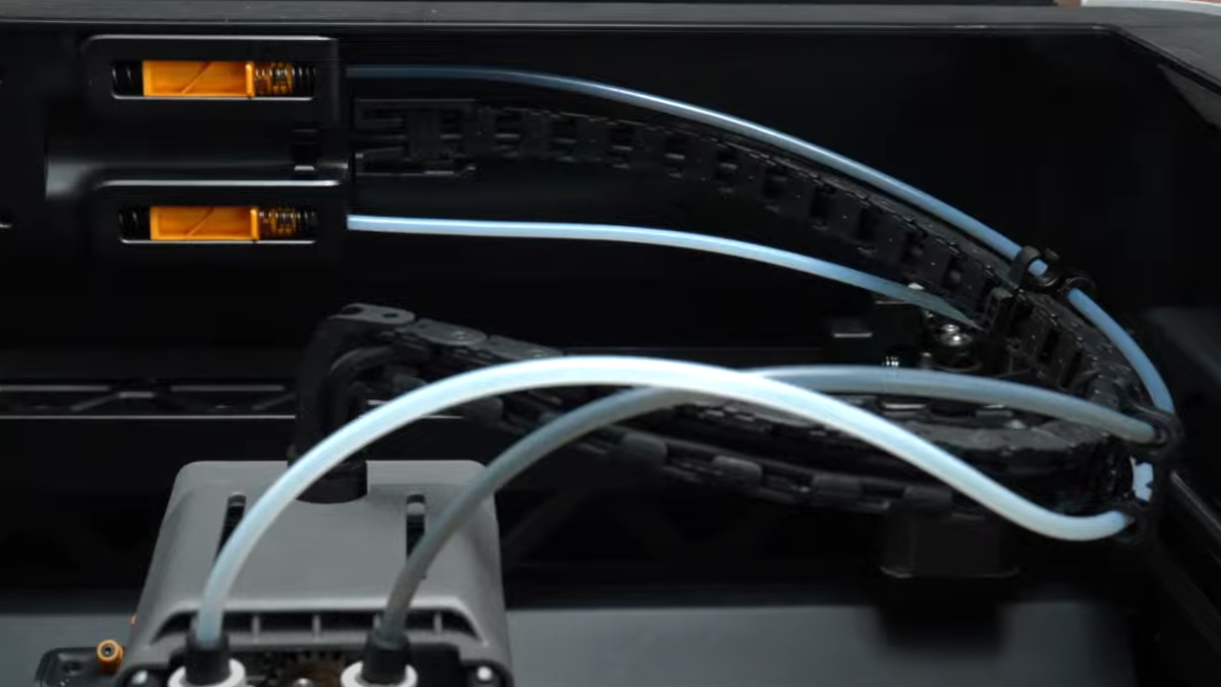

Nota: El tubo de PTFE que está arriba de la cadena portacables tiene que ir conectado al extruder derecho, y el que está abajo al extruder izquierdo.
Estos tubos se pueden gastar con el tiempo, lo que genera más fricción y aumenta el riesgo de que el filamento se corte adentro. Tenés que revisarlos bien; si están gastados, podés comprar repuestos en la tienda de Bambu Lab.
Si el filamento se cortó dentro del extruder, vas a tener que desarmarlo, sacar lo que quedó trabado y volver a armarlo. Mirá la wiki de desarmado y armado del extruder de la H2D para aprender cómo se hace.
Cómo sacar filamento trabado en los tubos de filamento del AMS 2 Pro
Paso 1: Sacá los tubos
Destrabá los tubos de filamento apretando los botones negros con una mano y usando la otra para tirar del tubo hacia afuera.

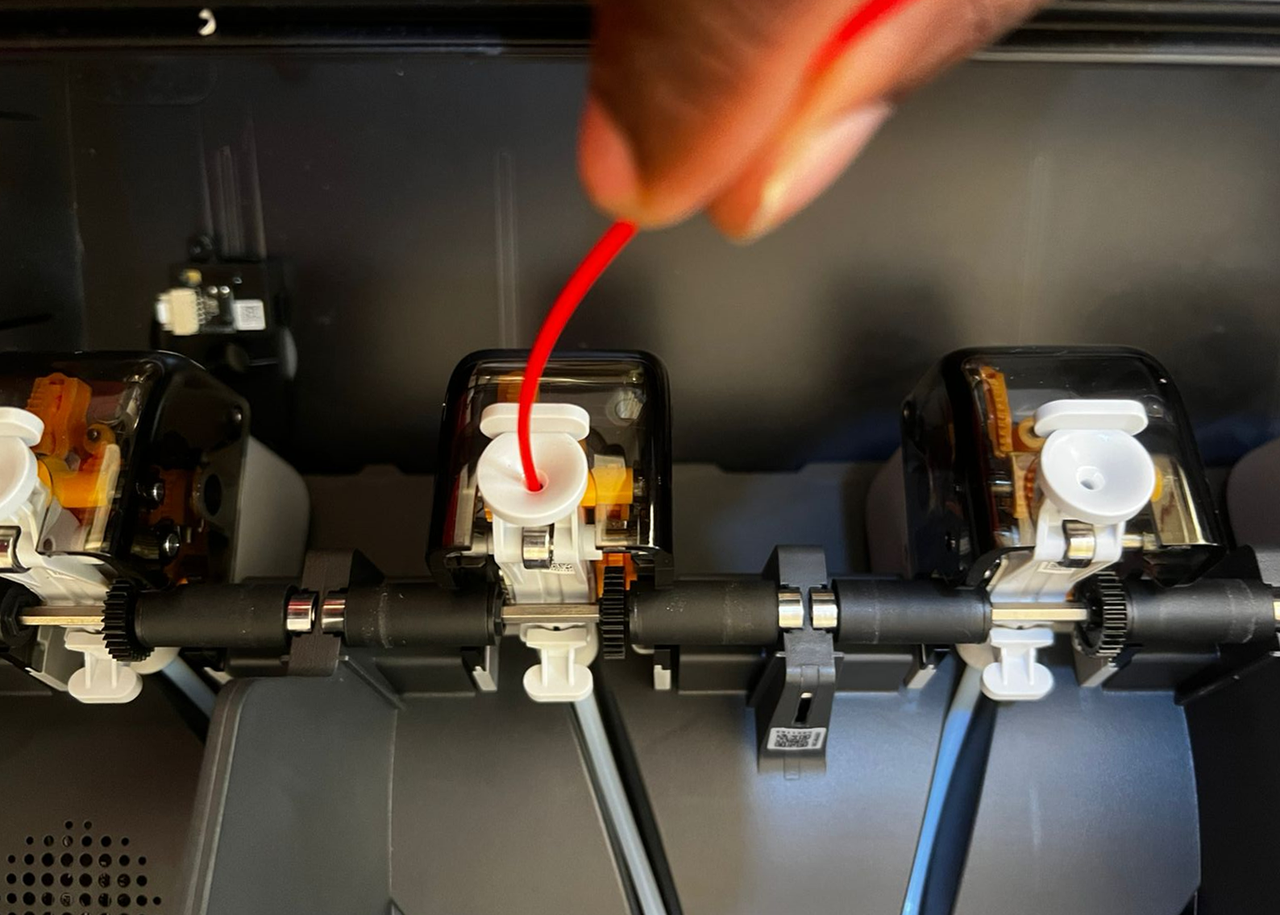

Paso 2: Pasá el filamento por el feeder
Insertá un pedacito de filamento en el feeder hasta que pase por el tubo.
Cualquier resto trabado debería salir por la abertura del tubo de PTFE. Capaz tengas que probar varias veces hasta que salga todo. Hacelo con cuidado para no volver a cortar el filamento. Una vez que sacaste todo, podés volver a armar las partes.
Paso 3: Volvé a poner los tubos
Insertá los tubos de nuevo en sus slots originales.

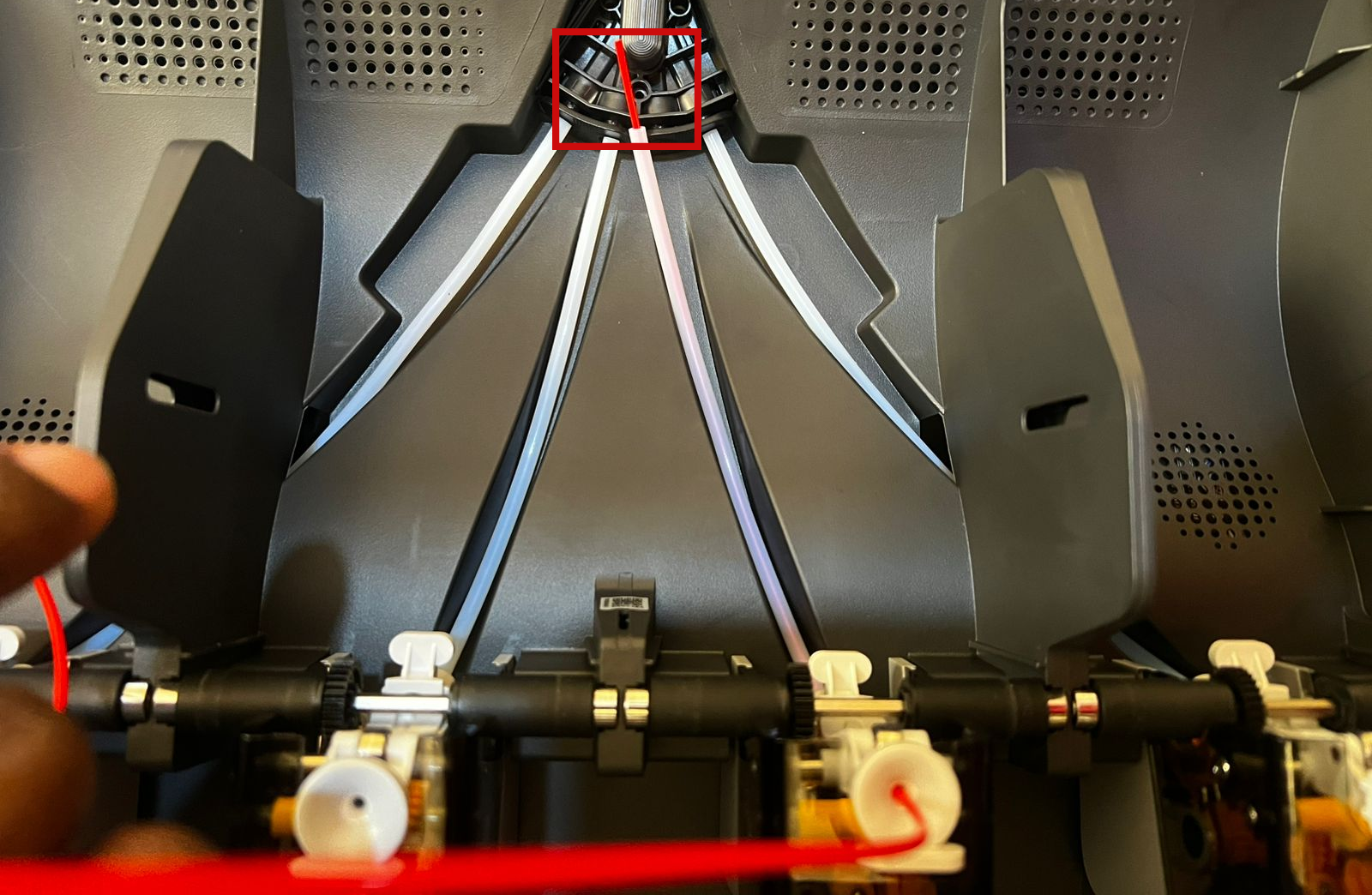

Cómo sacar el filamento trabado dentro del hub interno
Si el filamento se corta dentro del hub interno, es necesario desarmarlo, inspeccionarlo y limpiarlo.
Paso 1: Accedé al hub interno
Para llegar al hub interno, tenés que desarmar el AMS 2 Pro. Fijate en la wiki de desarmado y armado del AMS 2 Pro. Seguí los pasos de esa wiki hasta el paso 7 (sacar el hub de filamento).
Paso 2: Limpiá el hub interno
Una vez que llegues al hub, limpialo para sacar cualquier resto de filamento. Revisá la wiki de limpieza del hub de filamentos para ver cómo se hace.
Si no hay material dentro del hub interno pero la impresora detecta que sí hay (generalmente cuando el LED rojo se queda prendido fijo aunque no haya filamento en el slot), es posible que el imán interno no esté volviendo bien a su lugar.
Paso 3: Revisá el imán interno
Fijate que los cuatro imanes internos vuelvan a su posición suavemente. También chequeá que estén orientados para el lado que corresponde y que no tengan signos de desgaste. Una vez solucionado esto, volvé a armar todo.
Cómo sacar el filamento cortado en el extruder
Si el filamento se cortó y quedó trabado en el extruder, vas a tener que desarmar, limpiar y volver a armar el extruder. Fijate en la wiki de desarmado del extruder de la H2D.
Verificá el funcionamiento
Una vez que termines, cargá filamento y hacé una prueba de impresión para confirmar que todo quedó bárbaro.
Posibles causas y soluciones para la rotura de filamento en el AMS 2 Pro
El filamento puede cortarse por humedad, mala calidad del material o desgaste de los tubos de PTFE. Mantené tus filamentos secos y revisá periódicamente el estado de los tubos.
