Esta guía permite acceder a todos los conectores internos de la PCB mediante un desarmado simple, lo que te permite volver a conectar cada uno y verificar si están flojos.
Contenido de la página
- ¿Por qué lo hago?
- Herramientas y materiales necesarios
- Pasos para la solución de problemas
¿Por qué lo hago?
Incluso una mínima flojera en el cableado de alimentación, del interruptor o del motor puede causar fallas en el purificador de humo, como que no arranque o que el flujo de aire sea anormal. Este procedimiento busca:
- Verificar la confiabilidad de la conexión: Inspeccioná y asegurate de que los conectores críticos estén bien calzados.
- Minimizar costos de reparación: Descartá primero los problemas más probables con un enfoque de bajo riesgo y poco esfuerzo antes de decidir si avanzar con un desarmado más profundo.
Herramientas y materiales necesarios
- Destornillador H2.5
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica de la impresora y los cables del cabezal de herramientas. Trabajar con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y eficaz. Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y haremos lo posible por responder rápido y darte la ayuda que necesites.
Pasos para la solución de problemas
Paso 1. Revisá la etiqueta de potencia

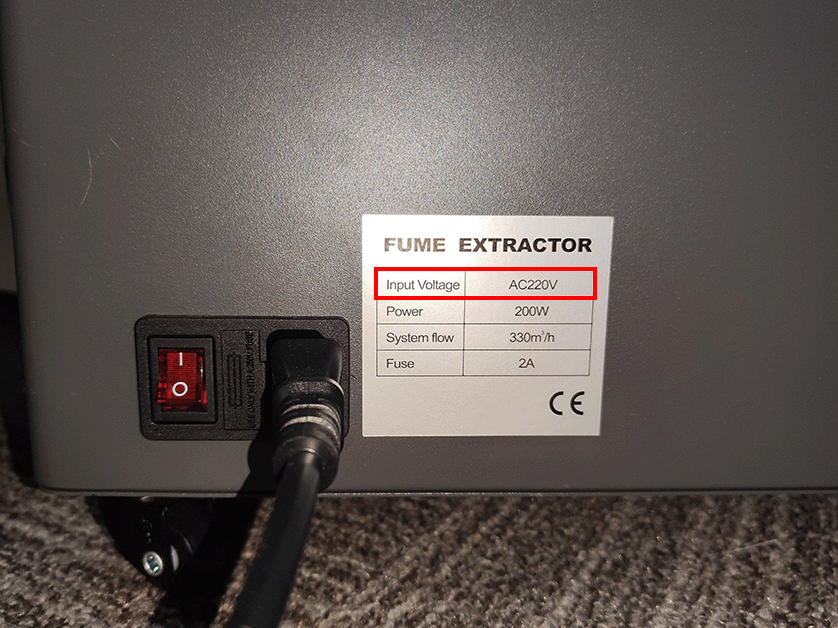

Si el dispositivo tiene energía pero el indicador de encendido no prende, puede deberse a una diferencia de voltaje. Por favor, revisá la etiqueta cerca de la entrada de CA y confirmá que el voltaje de entrada coincida con tu red eléctrica local.
Paso 2. Apagado

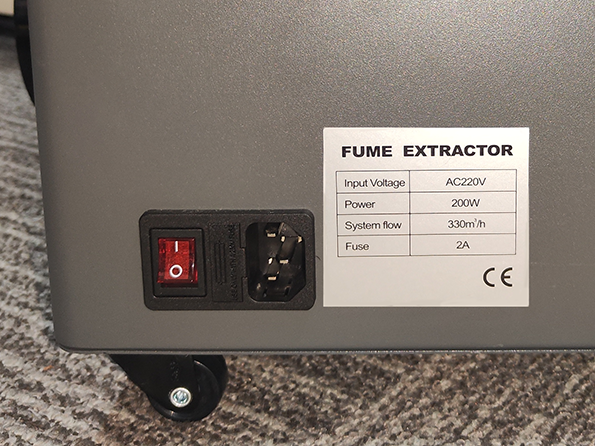

Apagá el purificador de humo y desenchufá el cable de alimentación. Confirmá que el dispositivo esté completamente apagado para evitar descargas eléctricas.
Paso 3. Dalo vuelta
Con cuidado, girá el purificador de humo para que la placa inferior quede mirando hacia arriba, dejando expuesta toda la estructura de abajo.
Paso 4. Sacá los tornillos de la placa inferior

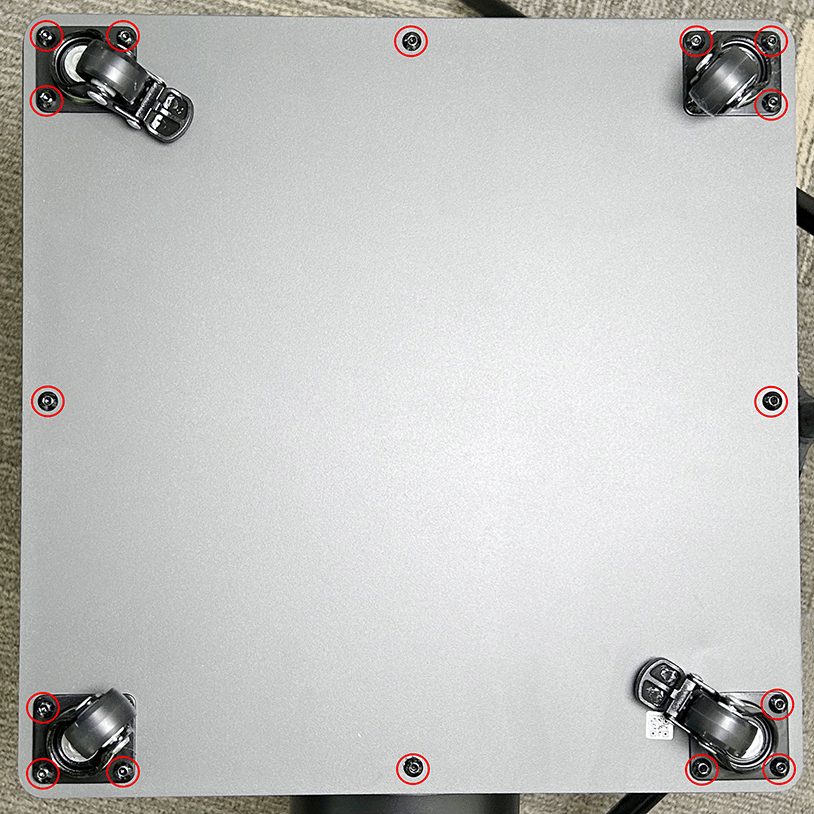

Usando el destornillador H2.5, sacá los 16 tornillos de la placa inferior en las posiciones que se muestran en la imagen.
Nota: Guardá los tornillos que saques bien ordenados para no perder ninguno.
Paso 5. Levantá la placa inferior y exponé el interior

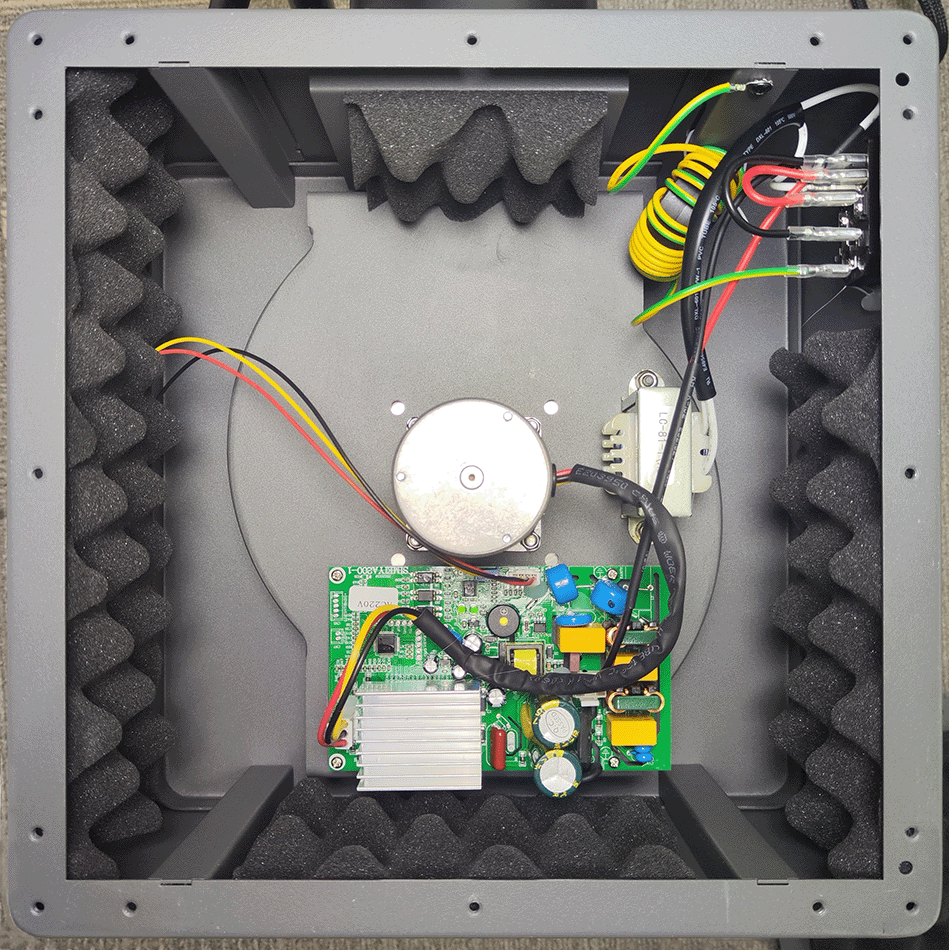

Después de sacar los tornillos, sostené los bordes de la placa inferior con ambas manos y levantala suavemente; la PCB interna del dispositivo quedará totalmente expuesta.
Paso 6. Inspeccioná conectores y mazos de cables

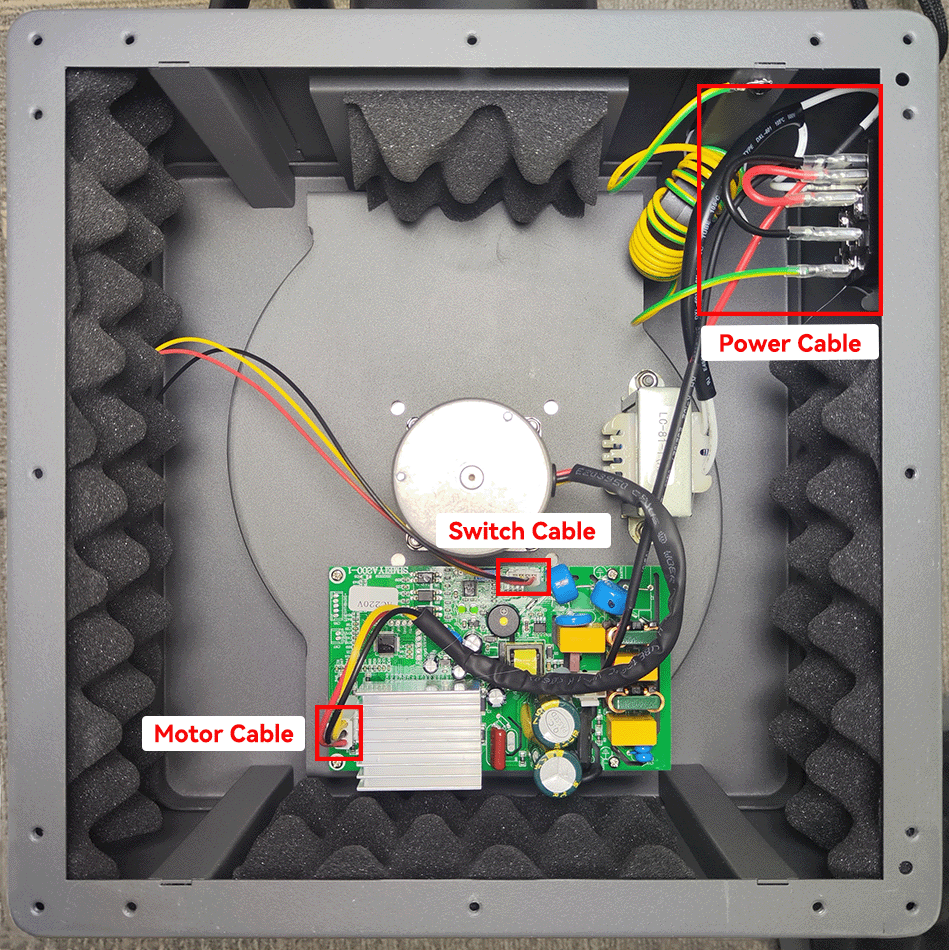

Revisá en orden que los cables de alimentación, del interruptor y del motor estén totalmente insertados y no estén flojos. Buscá aislantes dañados, decoloración o filamentos expuestos. Si no encontrás problemas, acomodá los cables y asegurate de que ninguno quede apretado.
Paso 7. Reinstalá la placa inferior
Apoyá suavemente la placa inferior de nuevo en el dispositivo. Mientras lo hacés, confirmá con cuidado que no estés apretando ni enganchando ningún cable para evitar nuevas fallas por cables dañados.
Paso 8. Poné los tornillos
Para el rearmado, primero insertá cuatro tornillos en las esquinas (en diagonal) para presentar la placa (no los ajustes del todo todavía) y asegurate de que la placa inferior quede al ras con el chasis principal. Después, siguiendo una secuencia diagonal, ajustá gradualmente los 12 tornillos restantes y también los 4 iniciales para evitar que se deforme por una fuerza despareja.
Verificá el funcionamiento
Poné el dispositivo en su posición normal y volvé a conectar la alimentación. Revisá si el purificador de humo arranca y funciona normalmente (por ejemplo, el flujo de aire y los niveles de ruido). Si los problemas siguen, volvé a confirmar que todos los conectores estén bien puestos y que no haya cables apretados o sueltos.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda e información. Si esta guía no resuelve tu problema, por favor enviá un ticket técnico; vamos a responder tus preguntas y darte asistencia. Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
