En este artículo te explicamos en detalle las posibles causas que pueden hacer que fallen el Homing y la nivelación del H2D. También te pasamos las soluciones correspondientes para que puedas identificar y arreglar el problema de forma rápida.
¿Cuándo usar esta guía?
Podés seguir estos pasos si tenés problemas como los siguientes:
- Fallas o falta de consistencia en la nivelación de la cama (Bed Leveling).
- Errores de señal o frecuencia en el sensor de fuerza de extrusión.
- Cualquier otro inconveniente relacionado con los sensores del hotend.
Homing y nivelación
El Homing de la impresora determina las coordenadas del punto cero del cabezal en el espacio 3D detectando los límites de cada eje. En los ejes X e Y, los motores detectan la carga para saber si llegaron al tope. Para el eje Z, el cabezal baja hasta que el nozzle toca la heatbed, y un sensor eddy current detecta el contacto físico.
La nivelación compensa las variaciones de distancia entre el nozzle y la heatbed causadas por irregularidades o desalineaciones en el armado, asegurando que la primera capa salga perfecta. Este sistema usa dos sensores eddy current: uno izquierdo ubicado detrás del componente calefactor y uno derecho posicionado encima.
Síntomas del problema

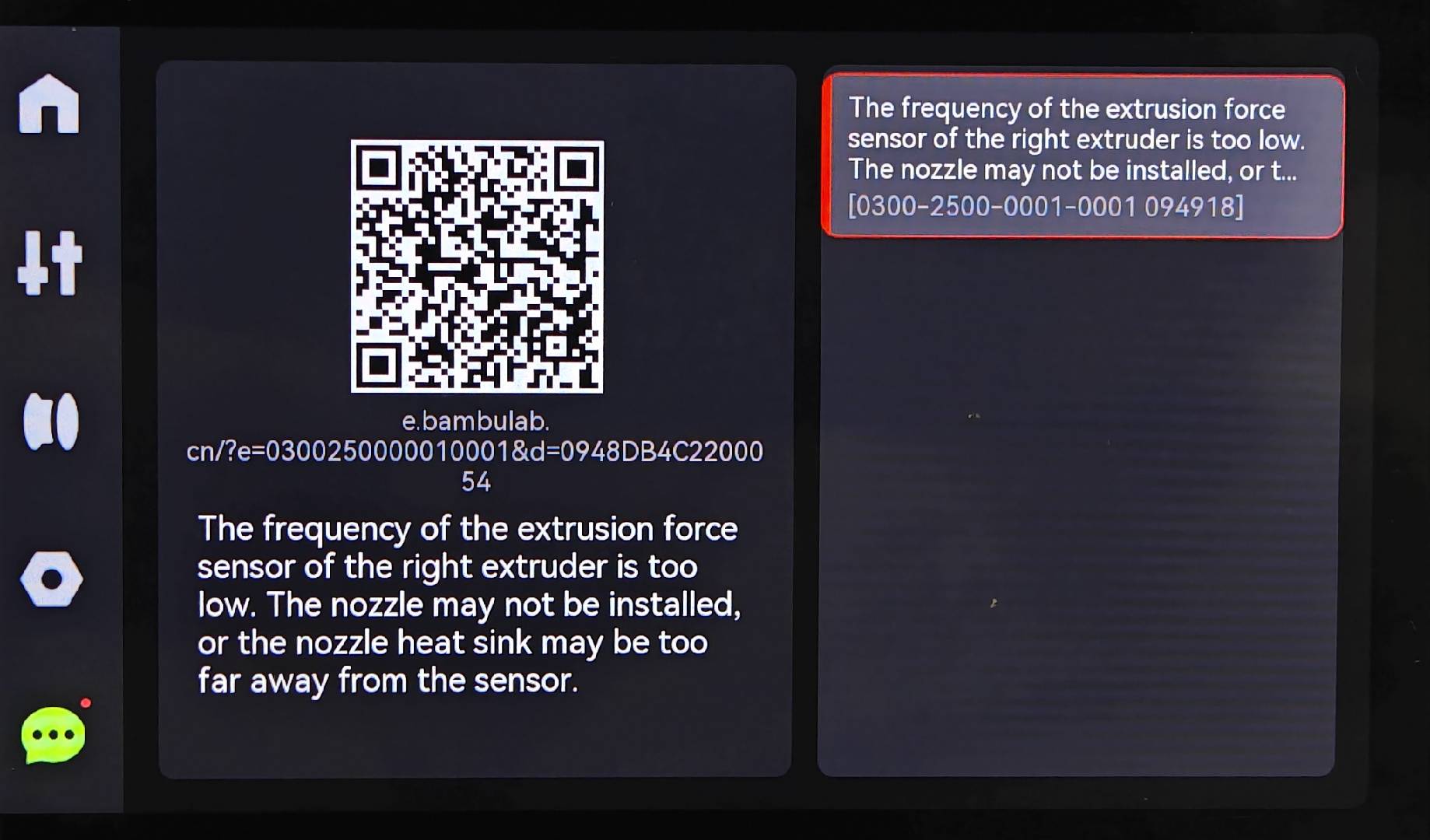

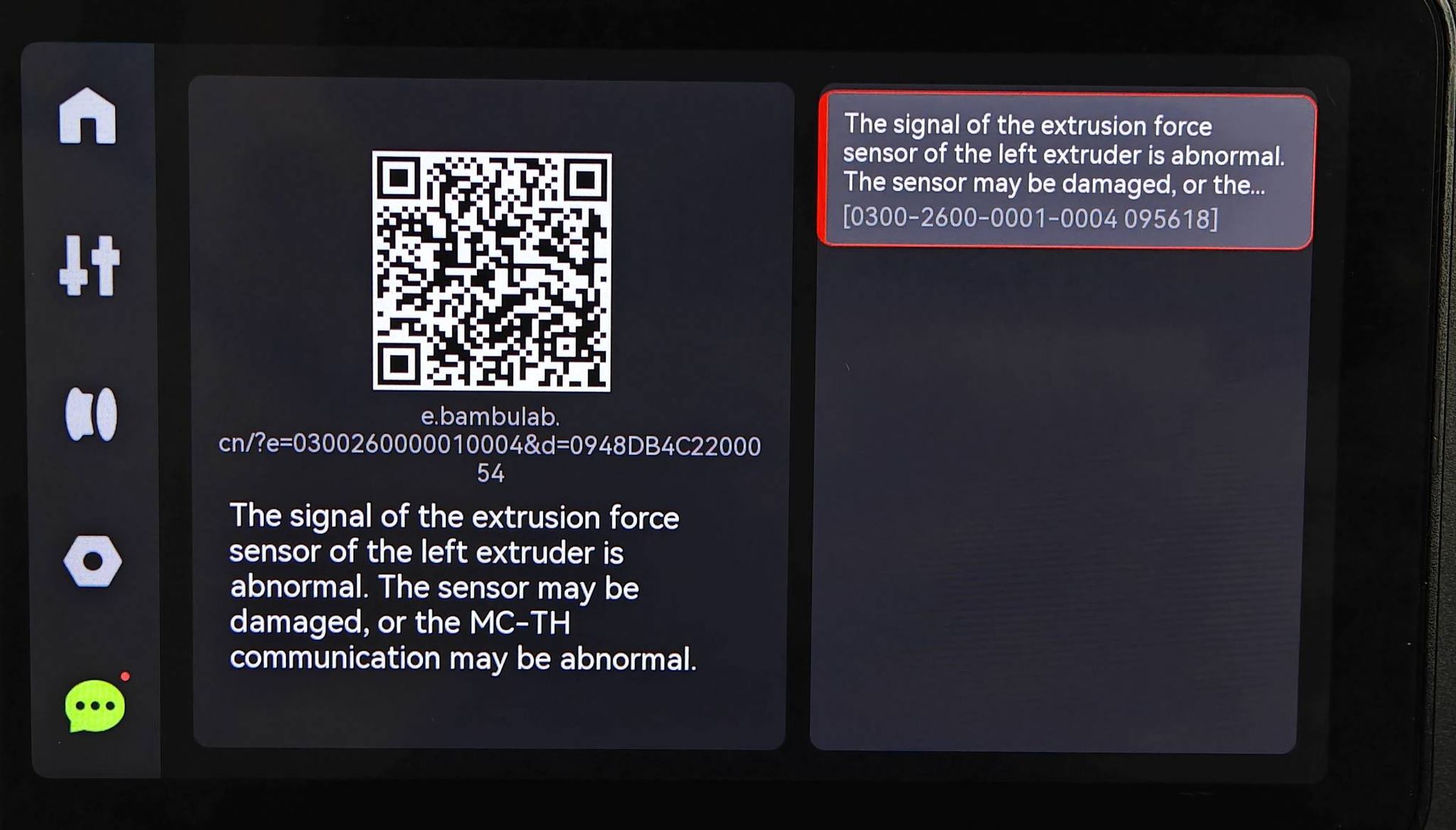

Los mensajes de error comunes incluyen "Extrusion Force Sensor Frequency Too Low" o "Frequency Too High", que suelen indicar una posición anormal del nozzle o del sensor. Si aparece "Abnormal Extruder Force Sensor Signal", puede ser por un falso contacto o un sensor eddy current dañado. Si ambos nozzles fallan al hacer homing, lo más probable es que sea un problema de comunicación con la placa MC-TH.

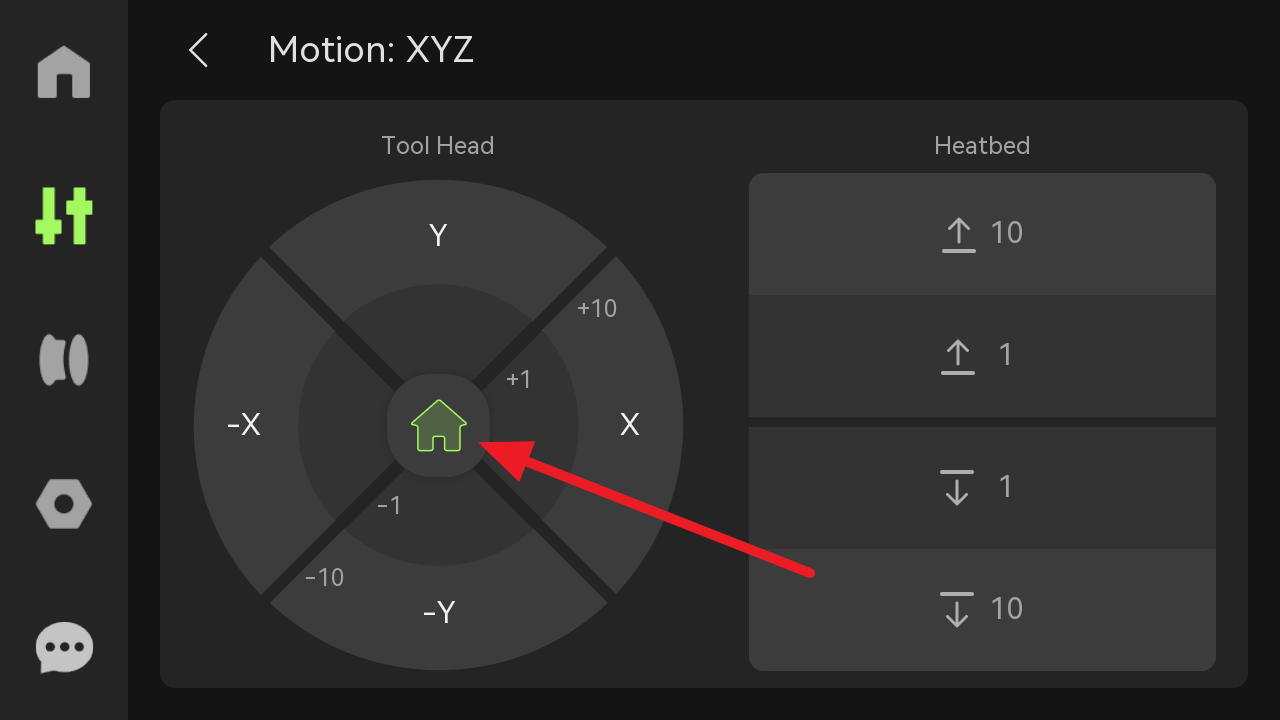

Nota: Al ejecutar un homing desde la pantalla, Bambu Studio o Bambu Handy, la temperatura del nozzle no debe pasar los 140°C. Si está más caliente, la impresora va a esperar a que se enfríe antes de bajar a tocar la heatbed para el eje Z.

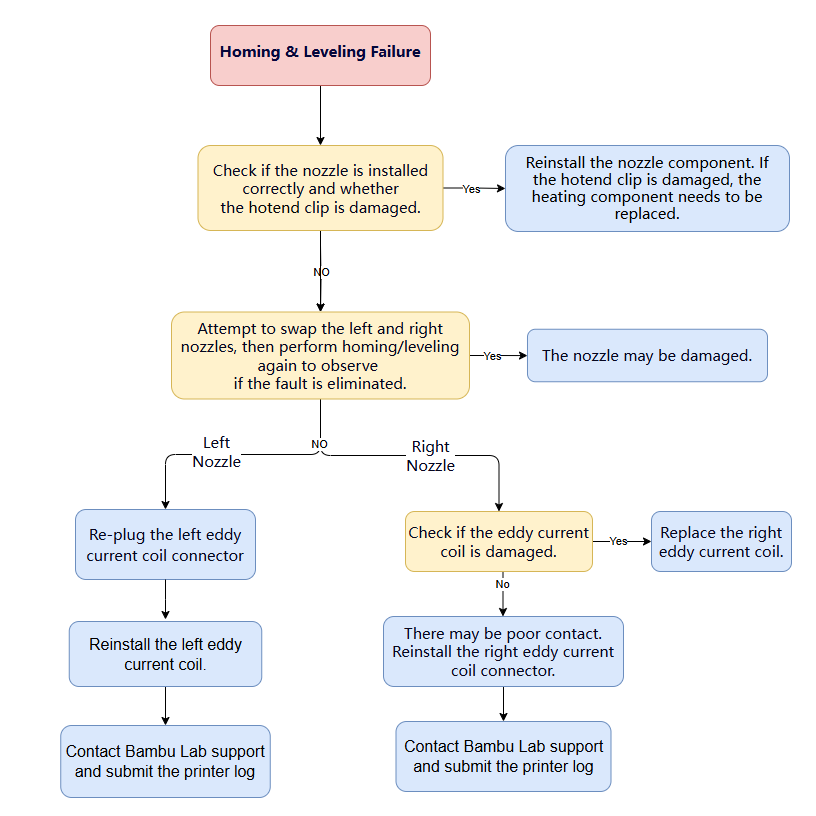

Pasos detallados de inspección
Verificá la instalación del nozzle

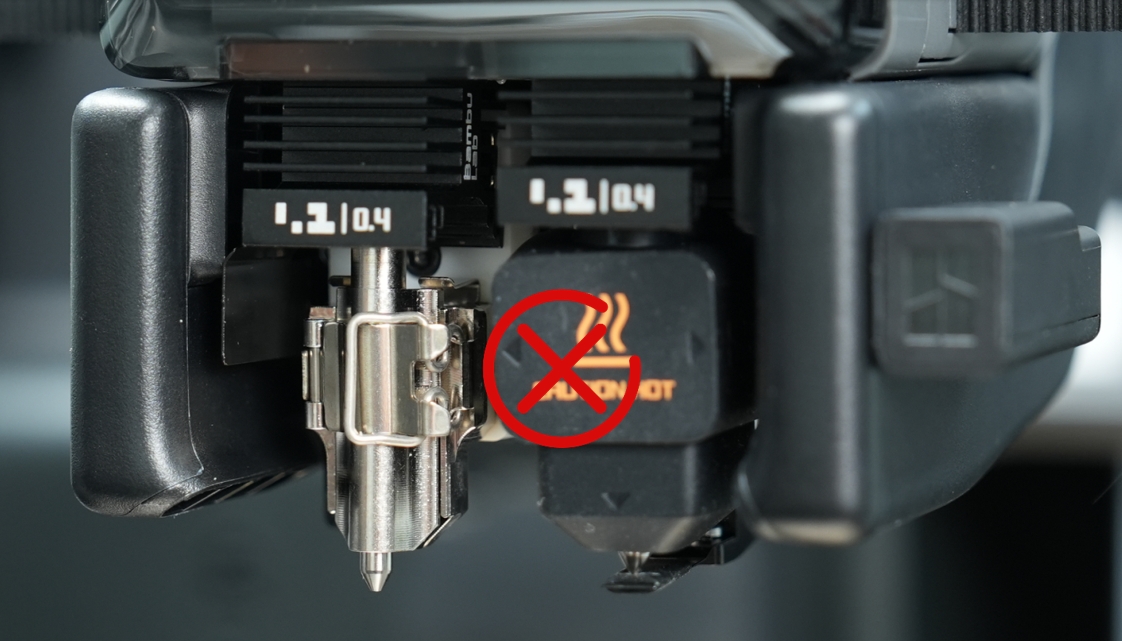

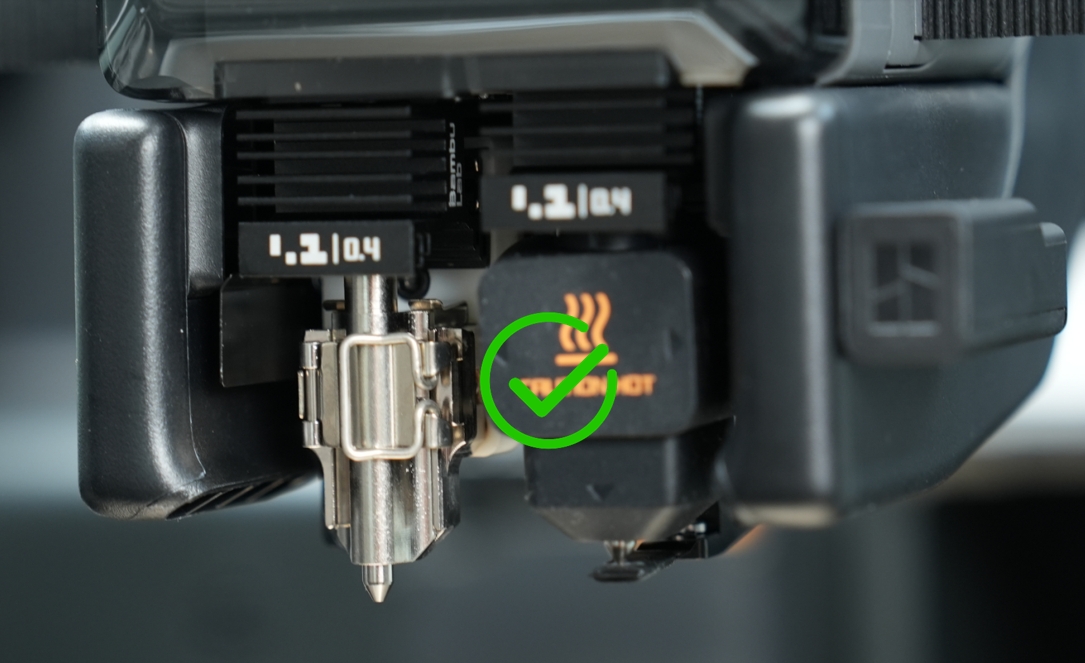

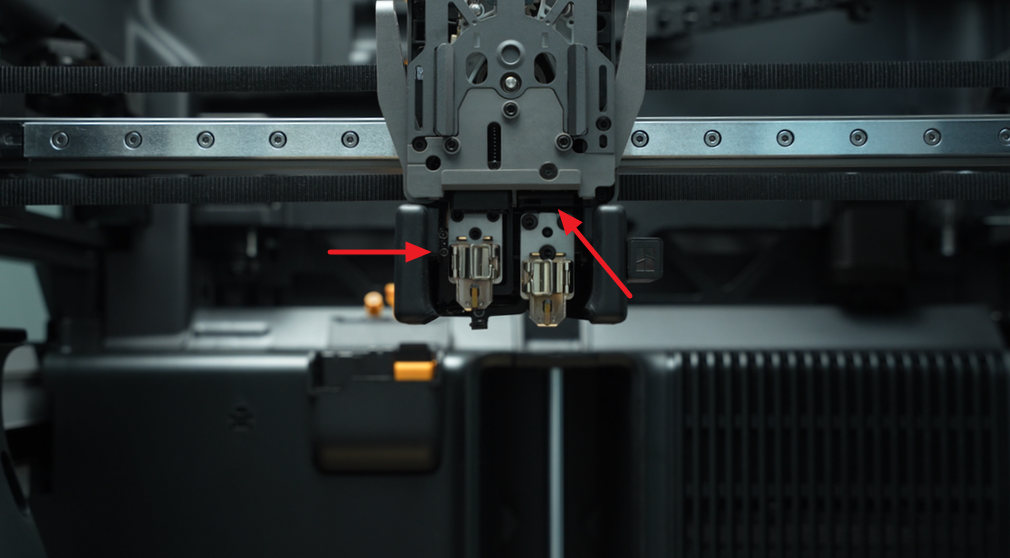

Asegurate de que el nozzle esté bien calzado con el bloque calefactor y que el clip del hotend esté firme. Si el clip está deformado, roto o mal puesto, el nozzle va a tener juego y va a causar errores en los sensores.
Intercambiá los componentes del nozzle

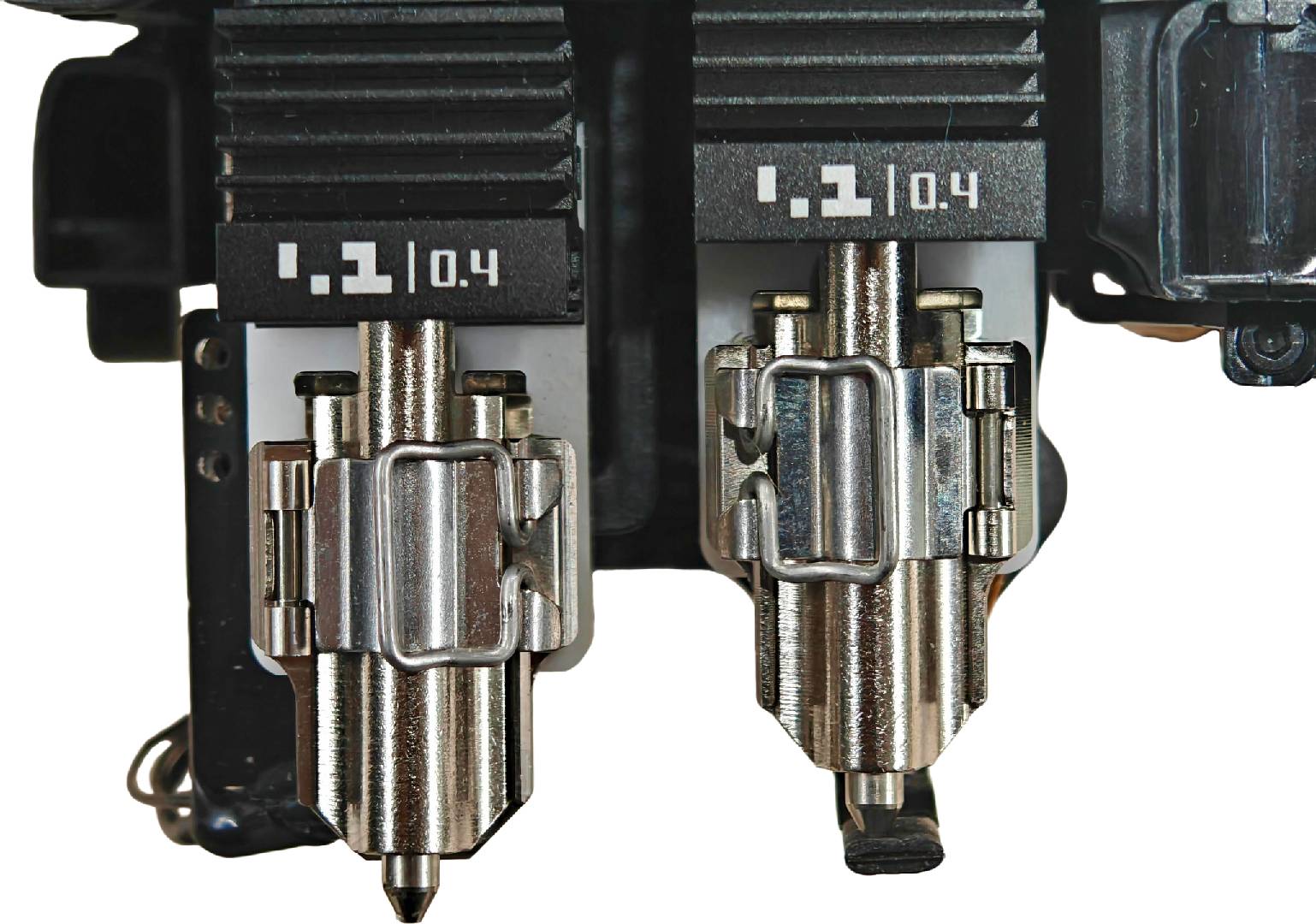

Si la instalación está bien, te recomendamos intercambiar los nozzles izquierdo y derecho y probar el homing de nuevo. Si el test pasa después del cambio, fijate si el nozzle original está dañado y cambialo por uno nuevo. Si sigue fallando, es probable que sea una falla del sensor.
Fallas en el sensor eddy current derecho

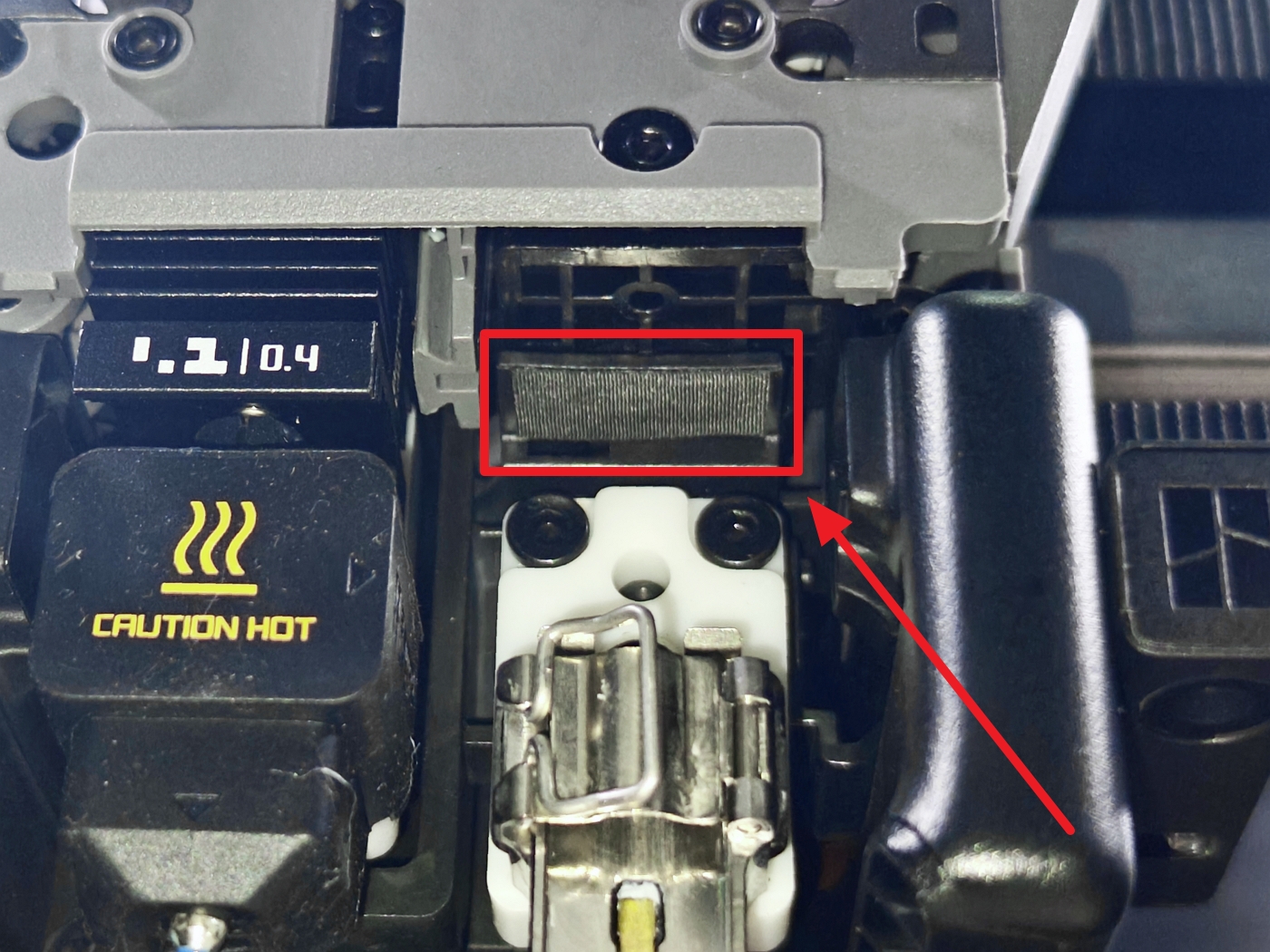

Sacá el nozzle y vas a ver el sensor cubierto con cinta de acetato negra. Fijate si la bobina está expuesta o dañada; si es así, hay que cambiarla. No saques la cinta negra para evitar cortar los cables internos.

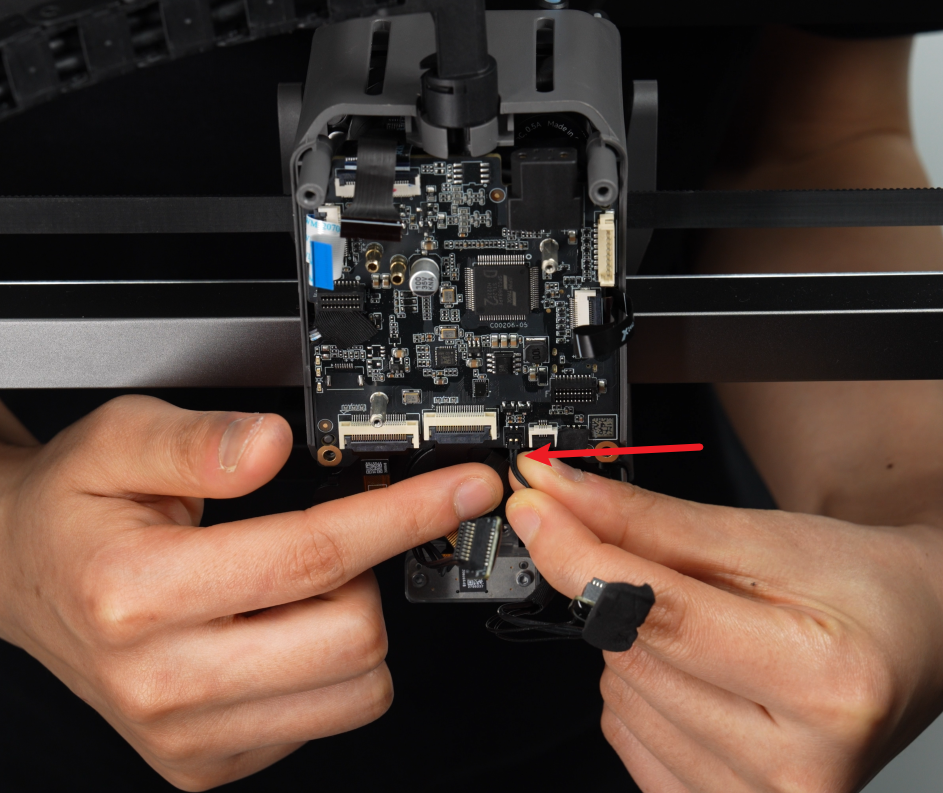

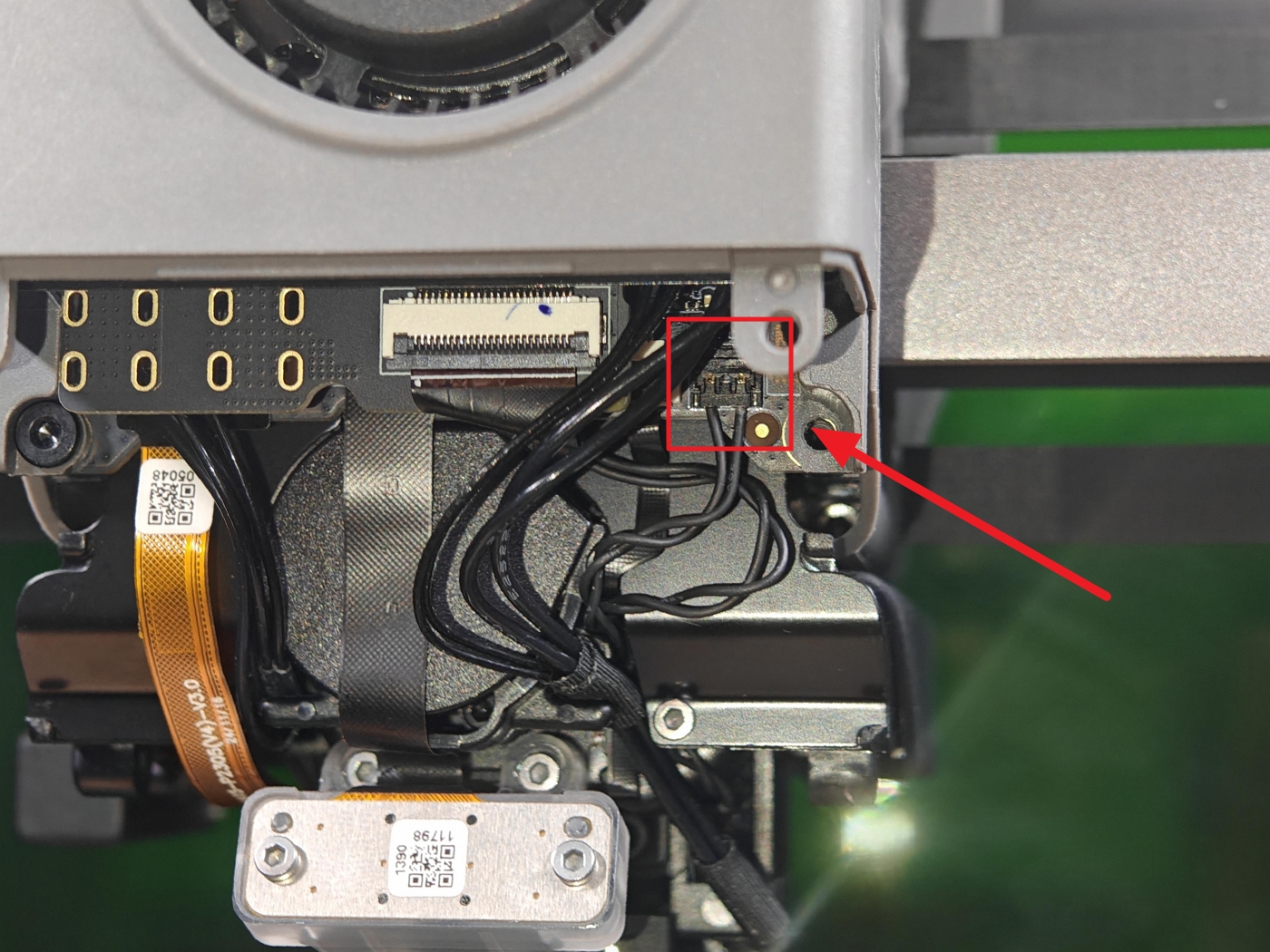

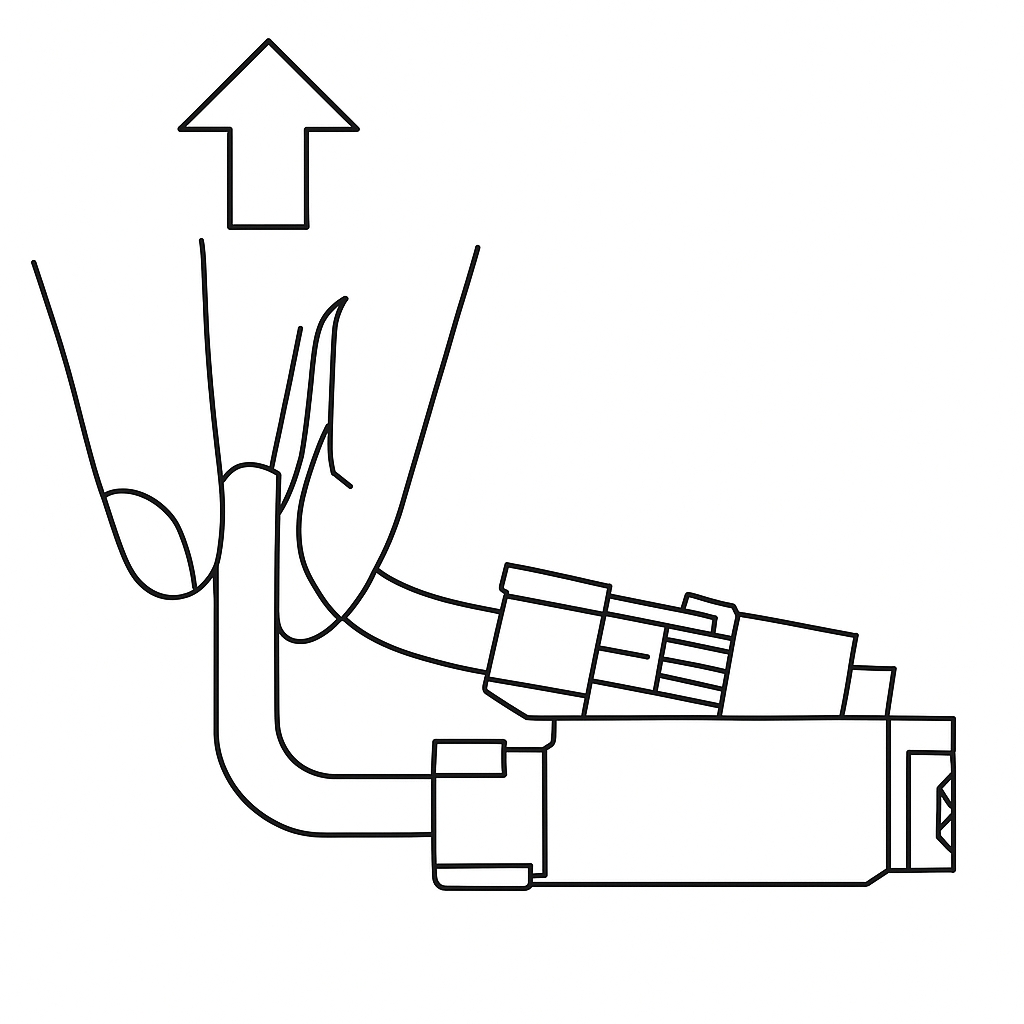

Si el sensor se ve bien, puede que el conector esté flojo. El conector en la placa del extruder del H2D es muy chico: para desenchufarlo, agarrá la base y tirá hacia arriba (perpendicular a la placa). Nunca tires del cable porque lo podés romper. Volvé a conectarlo firmemente y probá de nuevo.
