Esta guía te explica cómo volver a colocar los tornillos de goma del ventilador auxiliar de enfriamiento de piezas si se salieron por algún golpe o durante el mantenimiento. Es un procedimiento sencillo que asegura que el ventilador quede firme y sin vibraciones en su lugar.
Modelos compatibles
H2D
¿Cuándo usar esta guía?
Durante el transporte o el mantenimiento, los impactos accidentales pueden hacer que los tornillos de goma se salgan de su lugar; podés consultar esta guía para solucionar estas situaciones.
Herramientas y materiales necesarios

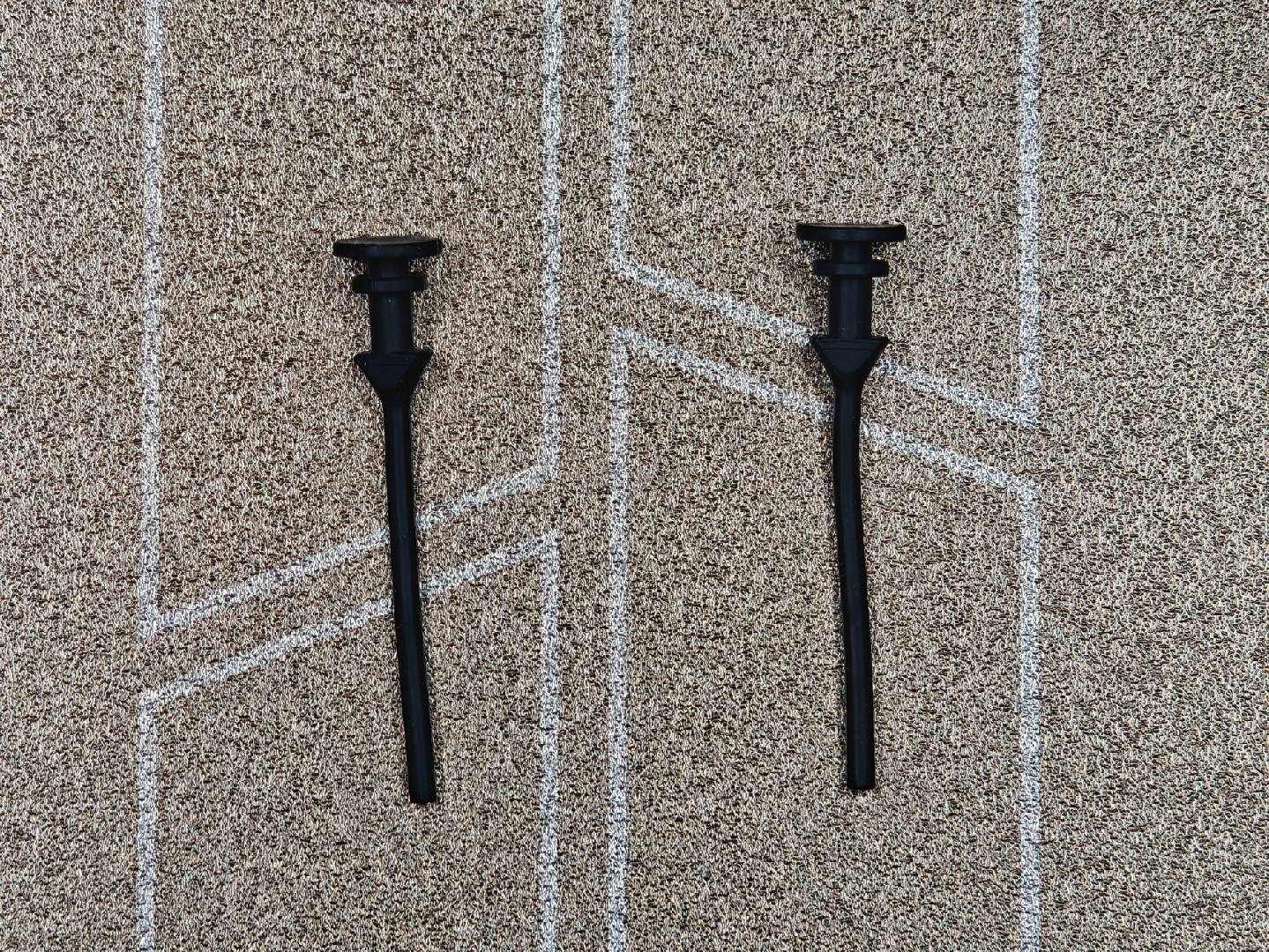

- Tornillos de goma
- Llave Allen H2.0
- Pinzas (opcional)
- Tiempo estimado: 10 minutos
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo intervenciones en la electrónica o los cables del toolhead. Trabajar con la impresora encendida puede causar un cortocircuito, dañando los componentes electrónicos y generando riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otras partes metálicas o componentes electrónicos mientras la impresora está prendida. Esto puede dañar la electrónica de la impresora y causar problemas adicionales.
Por eso, es clave apagar la impresora y desconectarla de la fuente de alimentación antes de cualquier mantenimiento. Esto evita cortocircuitos y protege los componentes. Si tenés dudas sobre cómo seguir esta guía, te recomendamos mandar un ticket técnico y haremos lo posible para responderte rápido y darte la asistencia que necesités.
Pasos operativos
Retirar el ventilador auxiliar de enfriamiento de piezas

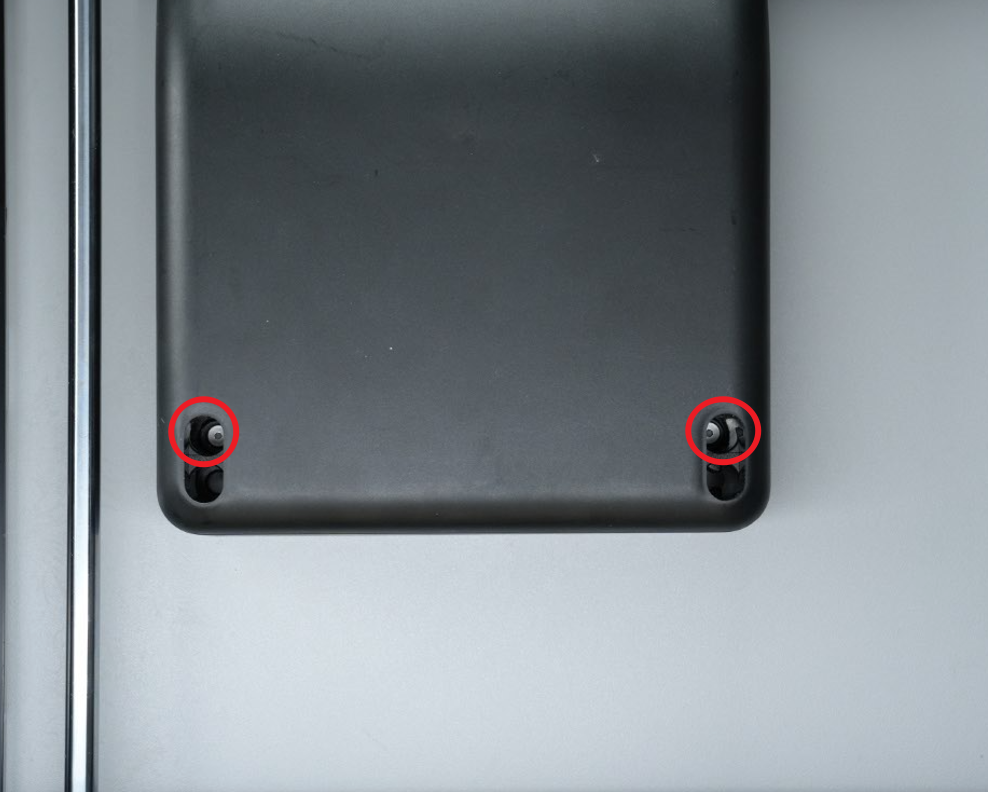

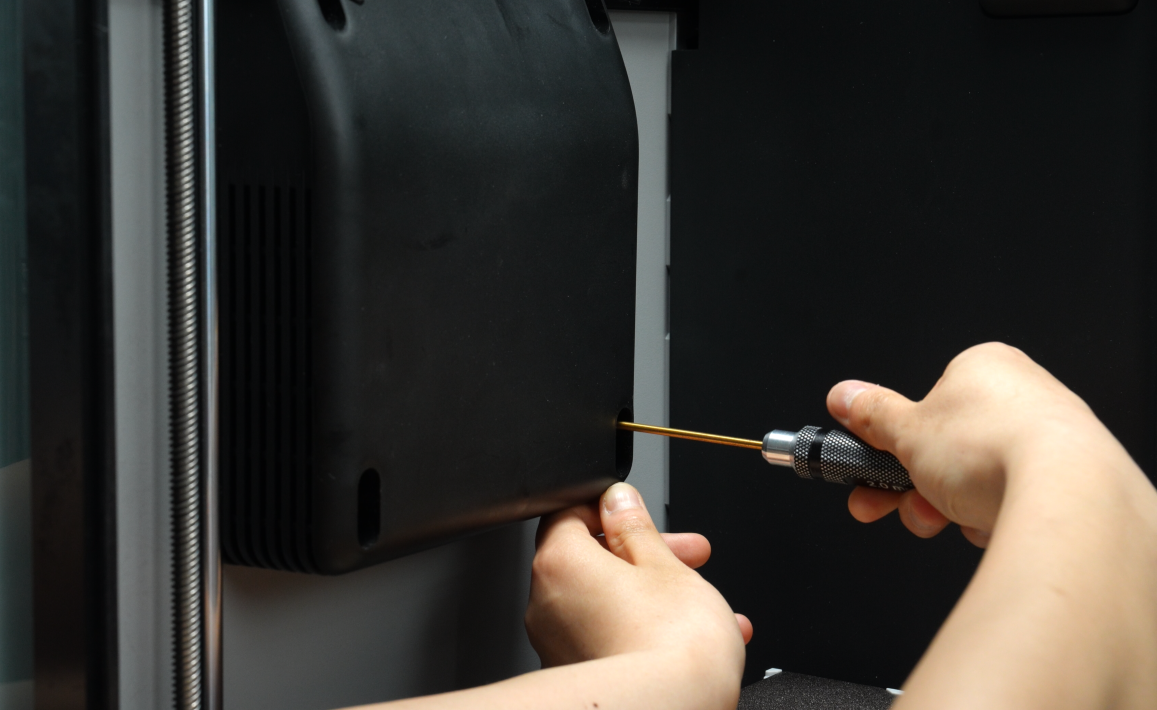

Usá una llave Allen H2.0 para sacar los dos tornillos de fijación (BT3x16) que están en la parte de abajo del ventilador auxiliar de enfriamiento de piezas.

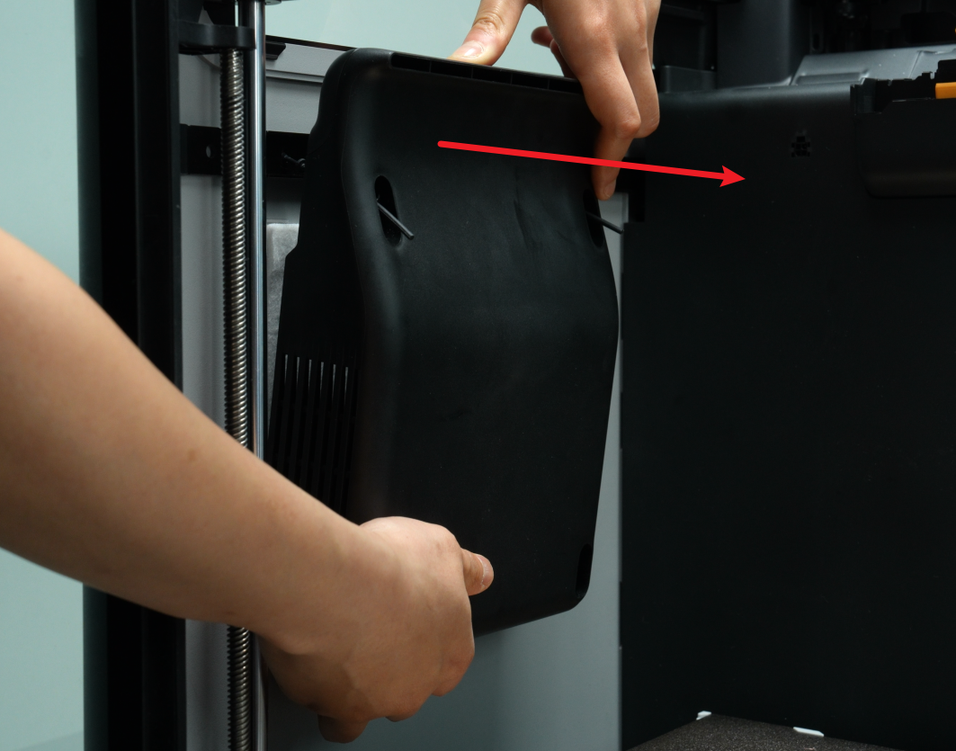

Si los tornillos de goma no se salieron del todo, podés agarrar el ventilador y tirar despacio hacia afuera para terminar de sacarlo.
Instalar los tornillos de goma

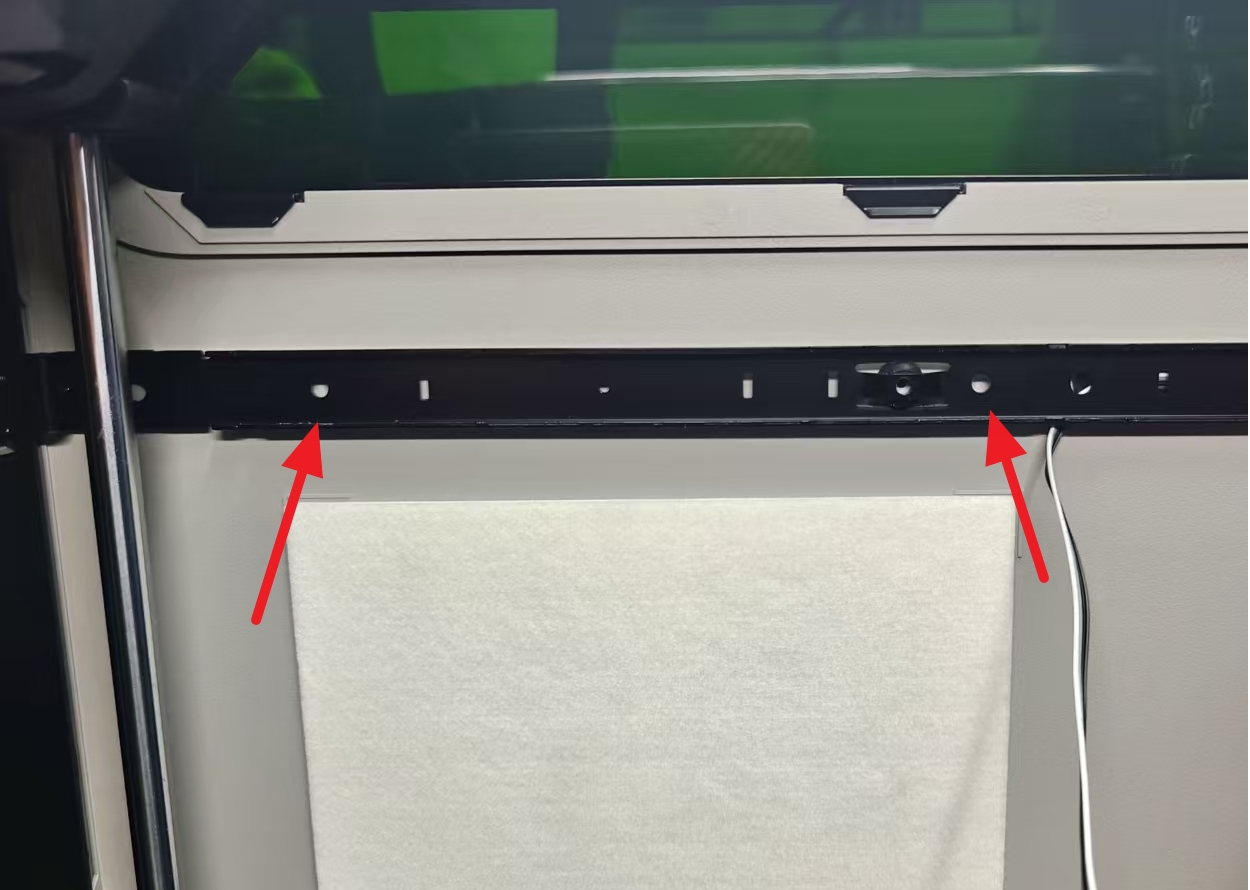

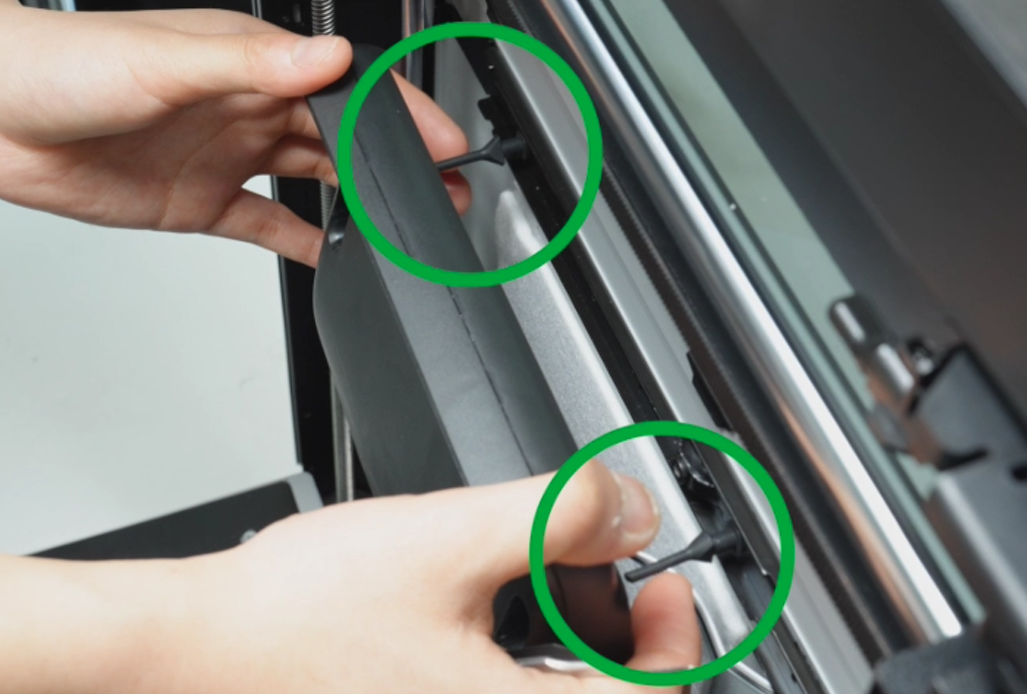

Para asegurar que haya un espacio entre los paneles laterales y la viga que facilite la instalación de los tornillos de goma, después de sacar el ventilador tenés que quitar los tornillos que fijan la viga media y los paneles laterales. Luego, instalá los tornillos de goma en los dos agujeros que se muestran en la imagen.
Primero, doblá el tornillo de goma a la mitad desde el centro, empujá suavemente el panel lateral hacia atrás e insertalo en el agujero redondo. En ese momento, tenés que presionar hacia adentro y girar despacio.

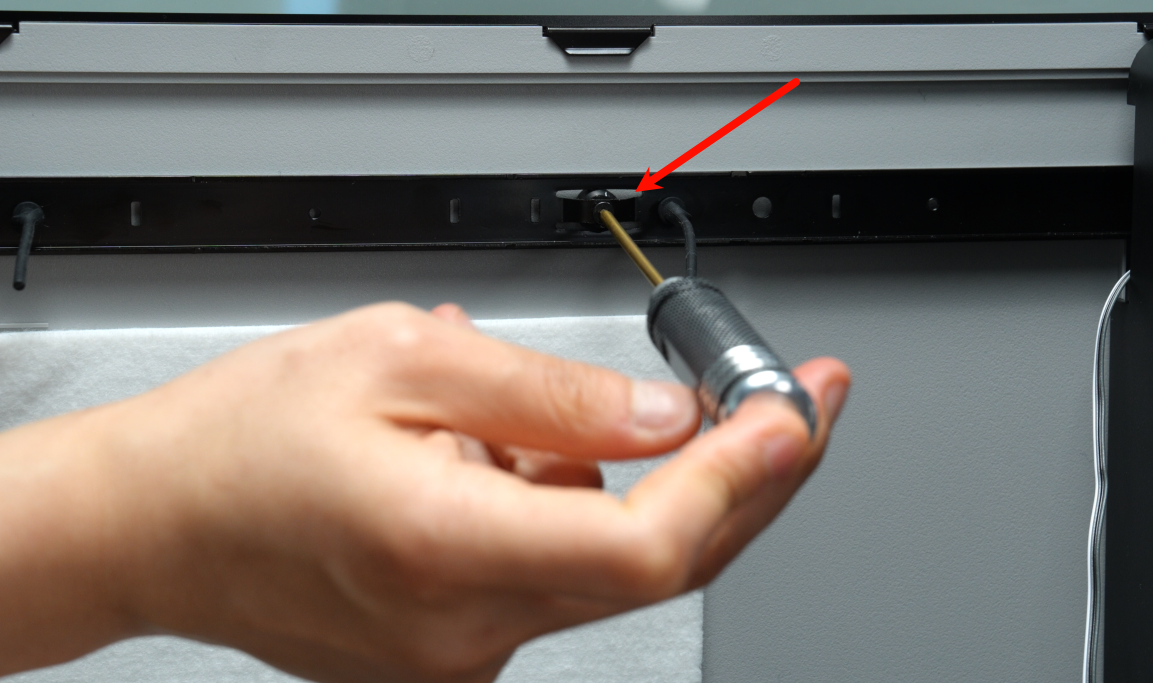

Una vez que el tornillo de goma entró una parte del camino, podés usar una llave Allen para ayudarte a terminar de empujarlo. Después, volvé a ajustar los tornillos de fijación entre la viga y el panel lateral.
Instalar el ventilador auxiliar de enfriamiento de piezas

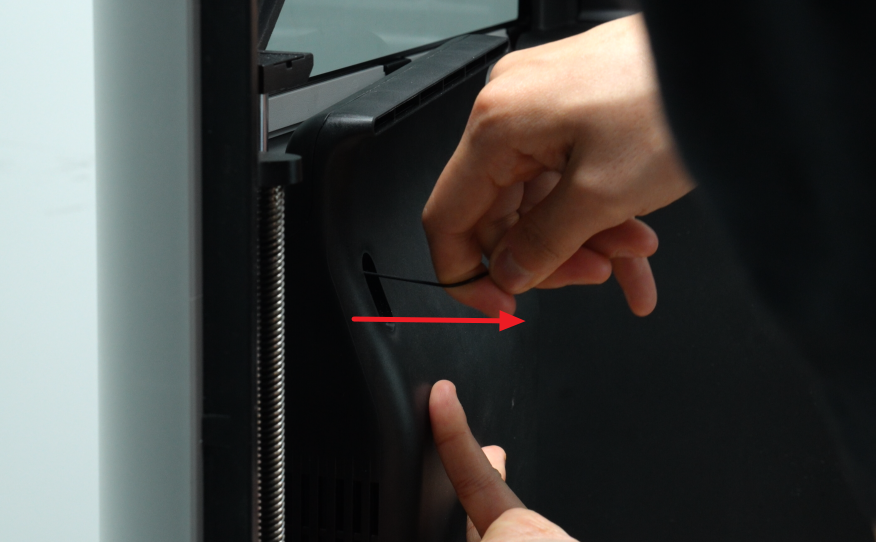

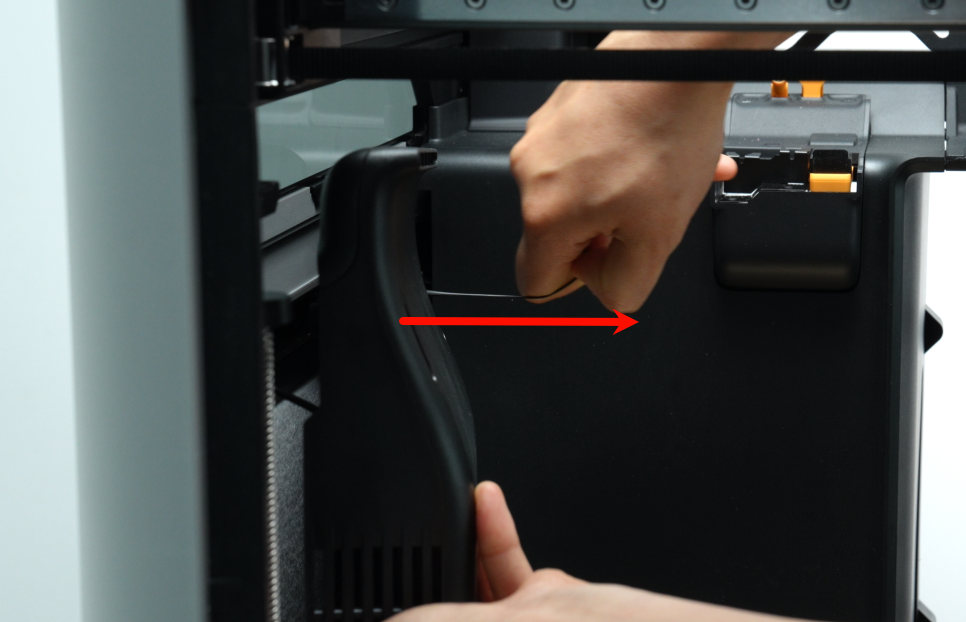

Primero, alineá los agujeros de la parte inferior del ventilador y ajustá los dos tornillos de abajo. Después, alineá el tornillo de goma con el agujero de la parte superior del ventilador, insertalo y tirá del tornillo hacia atrás para que el ventilador quede fijo.
Nota: Al instalar el ventilador, pueden pasar dos cosas:

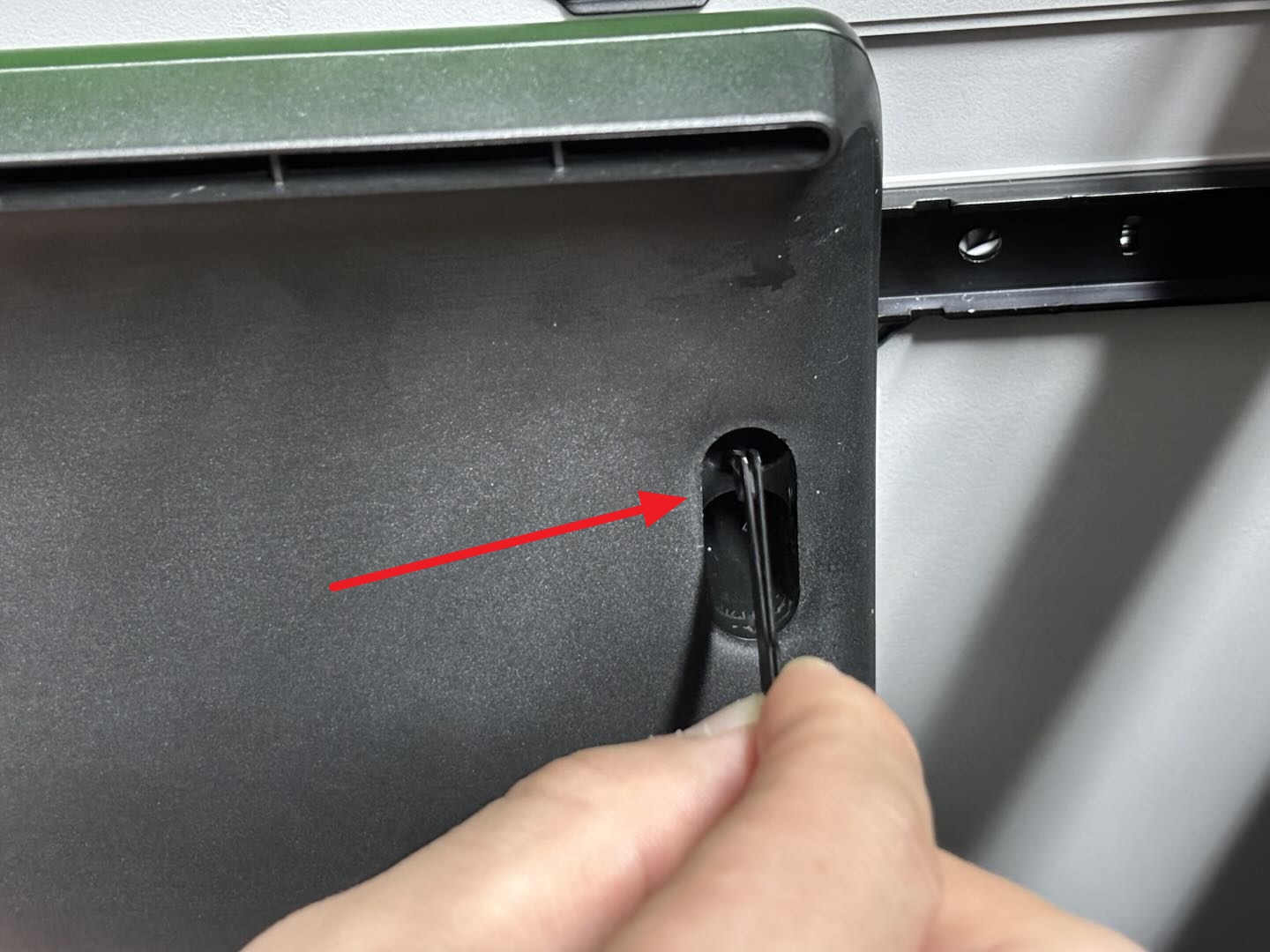

- Si te cuesta mucho tirar de él, quizás necesites usar unas pinzas para ayudarte a sacar los tornillos de goma.
- Si los tornillos de goma son muy cortos para pasar directamente, o si no tenés pinzas u otras herramientas a mano, entonces vas a tener que reemplazarlos.
La imagen de abajo muestra cómo queda el ventilador auxiliar correctamente instalado.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda. Si no pudiste solucionar el problema, por favor mandá un ticket técnico; vamos a responder tus preguntas y darte una mano. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
