Este artículo te va a guiar para encontrar la causa de la falla en el módulo del cabezal de la H2D.
Contenido de la página
- Cuándo usar esta guía
- Notas importantes
- Proceso de diagnóstico
- Códigos de luces de la placa TH
- Pasos de diagnóstico
- Paso 1: Reiniciá el dispositivo
- Paso 2: Revisá el cable MC-TH
- Paso 3: Revisá la placa de conexión del extruder
- Paso 4: Revisá la placa TH
- Notas finales
Cuándo usar esta guía
La luz de la tapa frontal del cabezal de la impresora indica qué extruder se está usando actualmente. Si la luz se queda apagada (lo que significa que no se puede cambiar de extruder) o si la luz parpadea repetidamente y el ventilador se prende y apaga todo el tiempo, esto indica una falla en el módulo del cabezal. Abajo podés ver el estado de funcionamiento normal de la luz de la tapa frontal.

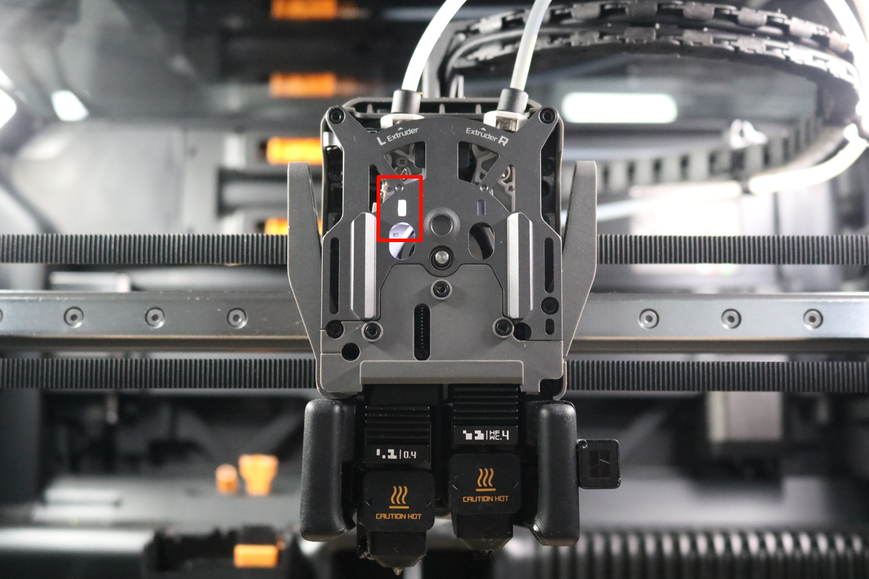

- Extruder derecho

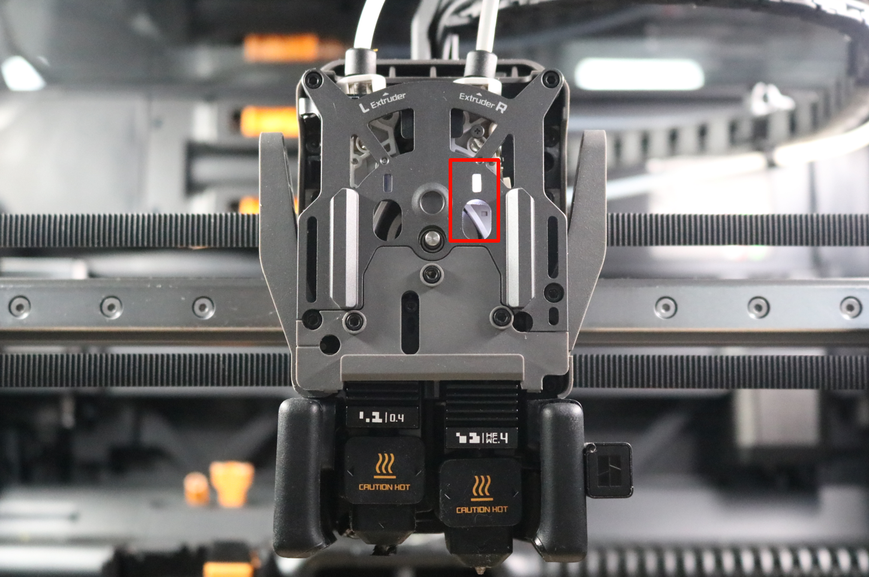

- Extruder izquierdo
También fijate si pasa esto:
- Cuando las temperaturas del hotend figuran todas en 0, pero la temperatura de la cama y de la cámara son normales.
- Después de diagnosticar siguiendo la "Guía de solución de problemas de encendido de la serie H2 - Parte 2" y confirmar que el módulo del cabezal está causando la falla general de la máquina.
Notas importantes
- Antes de hacer cualquier laburo de mantenimiento en la impresora o sus componentes electrónicos (incluyendo el cable del cabezal), por favor apagá la impresora y desenchufala para evitar toques accidentales en la pantalla o cortocircuitos que puedan causar daños electrónicos adicionales o riesgos de seguridad.
- Cuando estés mirando los códigos de luces, los componentes de la placa principal van a quedar expuestos. No toques nada directamente ni conectes o desconectes ningún cable mientras la máquina esté prendida.
Durante el diagnóstico, fijate en las luces indicadoras de estado de las distintas partes de la impresora. Mirando cómo parpadean estas luces, vas a poder identificar rápido el estado operativo actual de la máquina, lo que te da un feedback intuitivo sin tener que chequear la pantalla. En este proceso, se determina si la placa principal funciona bien según si los códigos de luz están en un estado normal.
Los conectores del ventilador y de la bobina del sensor eddy en la H2D tienen un diseño compacto. Cuando saques el conector, agarrá la base con la mano y tirá derecho hacia arriba, perpendicular a la superficie de la PCB, para destrabarlo. Nunca hagas fuerza para los costados porque podés romper el conector.
Proceso de diagnóstico
Códigos de luces de la placa TH
Mirá el tutorial de "Reemplazo del ventilador de capa" para sacar el conjunto del ventilador y observar las luces indicadoras. Cuando la placa TH falla, las tres luces que están una al lado de la otra van a parpadear de forma anormal o se van a quedar apagadas. En esa guía se determina si la placa TH volvió a la normalidad según el estado de estas 3 luces.
Estado normal: Las luces indicadoras de la placa TH están prendidas fijas (la de arriba y la del medio) y parpadeando rápido (la de abajo).
Pasos de diagnóstico
Paso 1: Reiniciá el dispositivo
Reiniciar la alimentación a veces puede solucionar las anomalías del módulo del cabezal. Si el problema sigue, pasá al siguiente paso.
Si tenés un AMS, por favor conectalo y fijate si la información del AMS aparece en la pantalla de la impresora. Si la impresora no reconoce el AMS, hay un problema con la fuente interna o con la placa MC. Por favor consultá la "Guía de solución de problemas de encendido de la serie H2 - Parte 1" para diagnosticar eso.
Paso 2: Revisá el cable MC-TH

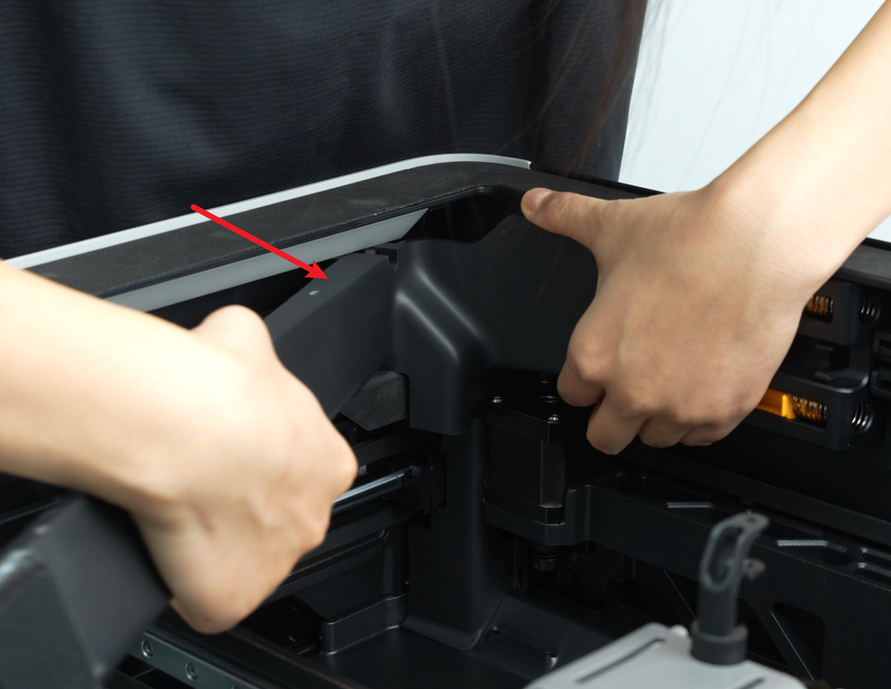

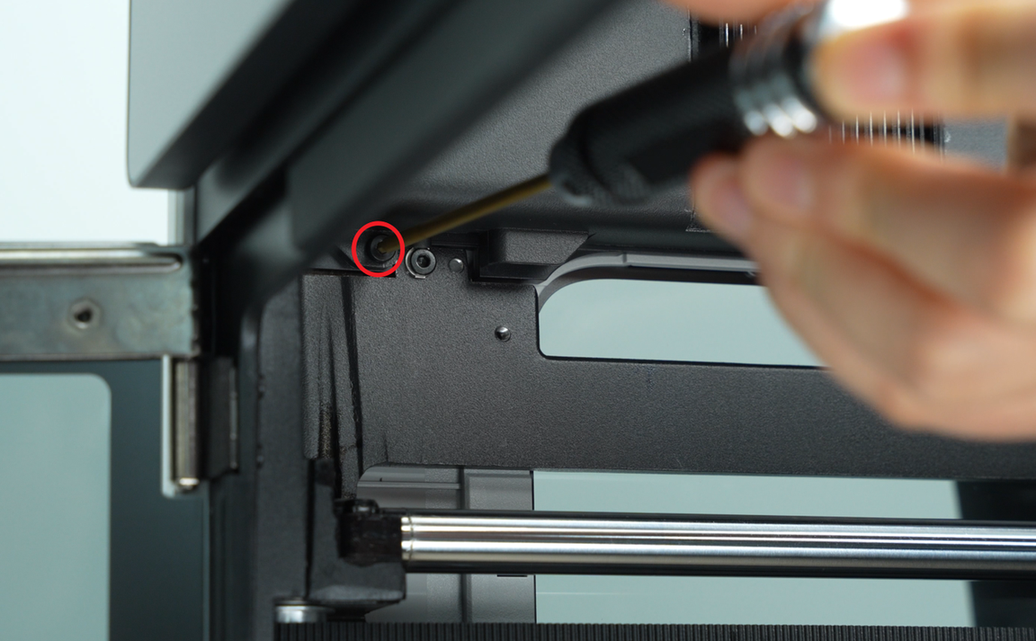

Aflojá el tornillo marcado en la imagen y sacá la tapa de la placa AP.

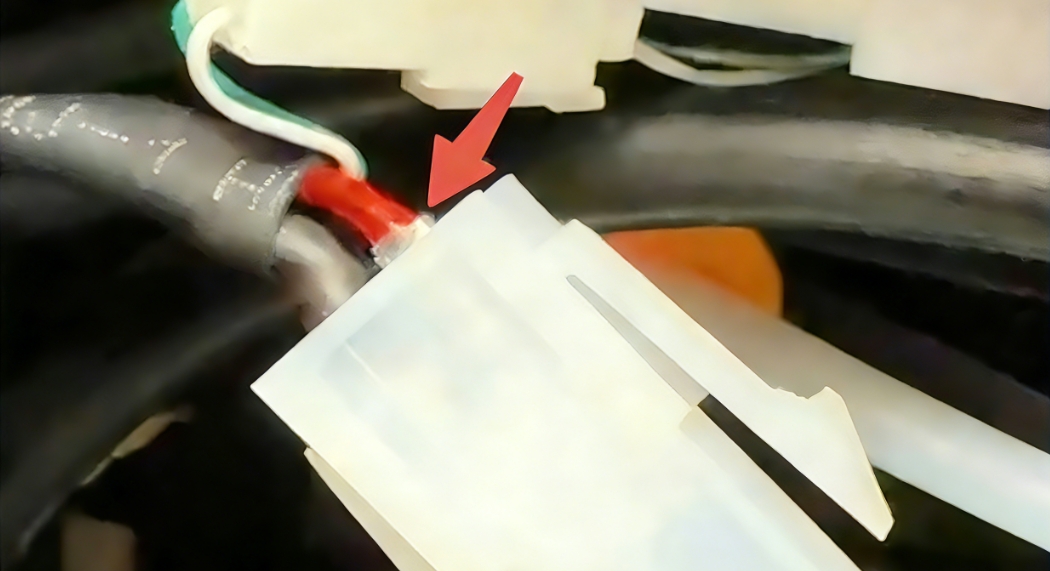

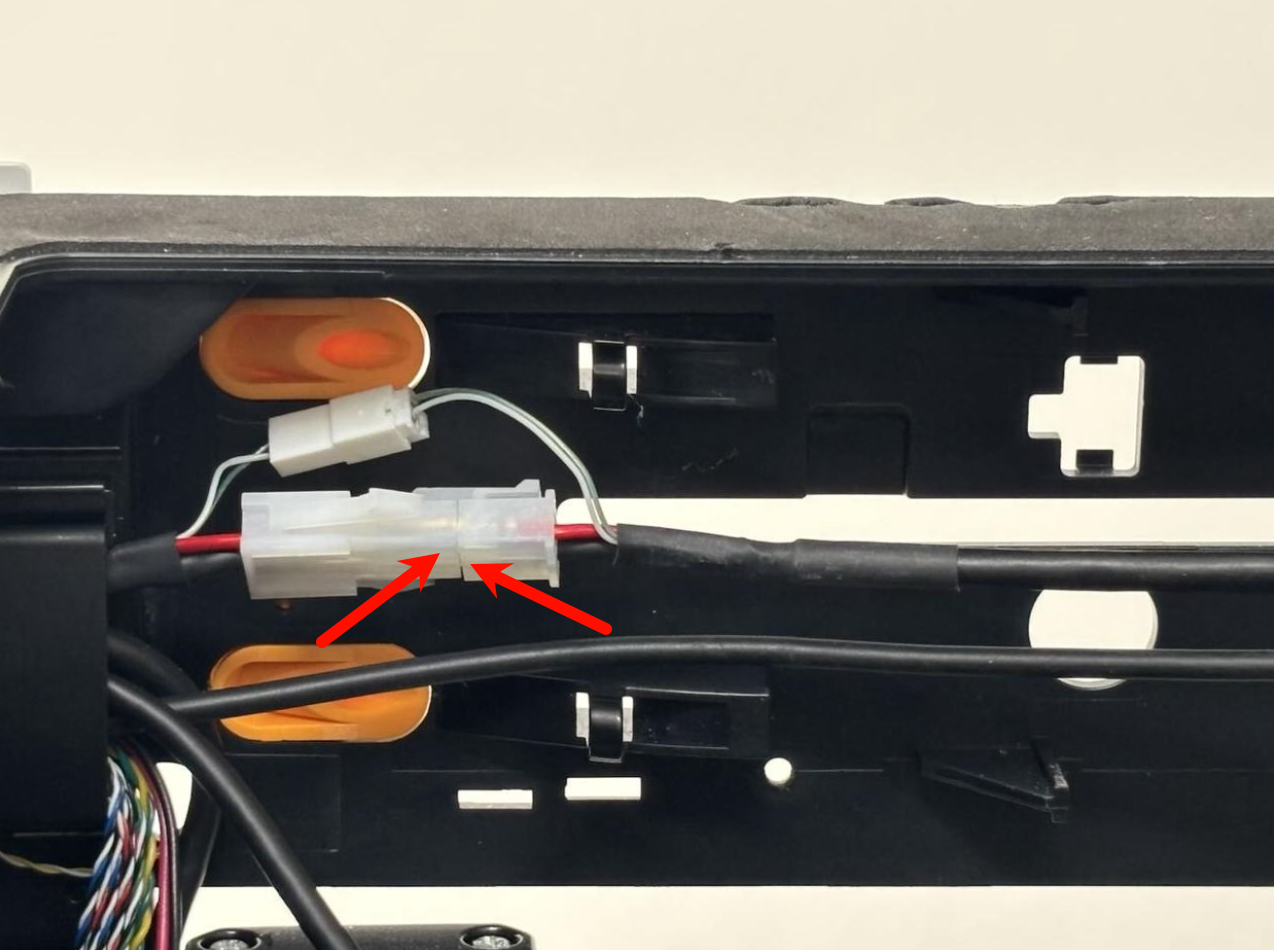

Fijate si el conector de alimentación MC-TH que está atrás de la tapa de la placa se desconectó o si hay algún pin de metal suelto.
Paso 3: Revisá la placa de conexión del extruder
Fijate en las guías de "Reemplazo de la placa TH de la H2C" o "Reemplazo de la placa TH de la H2D" para desconectar los conectores 2, 3, 4 y 5 de la placa de conexión del extruder, manteniendo el conector 1 conectado. Prendé la máquina y chequeá si las luces indicadoras de la placa TH prenden normal. Si vuelven a la normalidad, significa que uno de los componentes desconectados falla. Volvé a conectar los cables 2, 3, 4 y 5 de a uno, prendiendo para confirmar el código de luces cada vez. Si al conectar un cable específico vuelve la falla, ese componente es el que hay que cambiar.
Si las luces de la placa TH siguen mal, apagá todo y desconectá el conector 1. Prendé de nuevo y observá si las 3 luces verdes vuelven a la normalidad. Si lo hacen, la placa de conexión del extruder está fallando y tenés que cambiarla por una nueva.
Si la falla persiste después de desconectar el cable 1, pasá al paso siguiente.

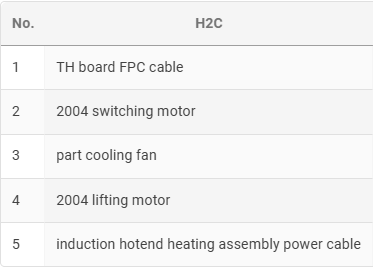

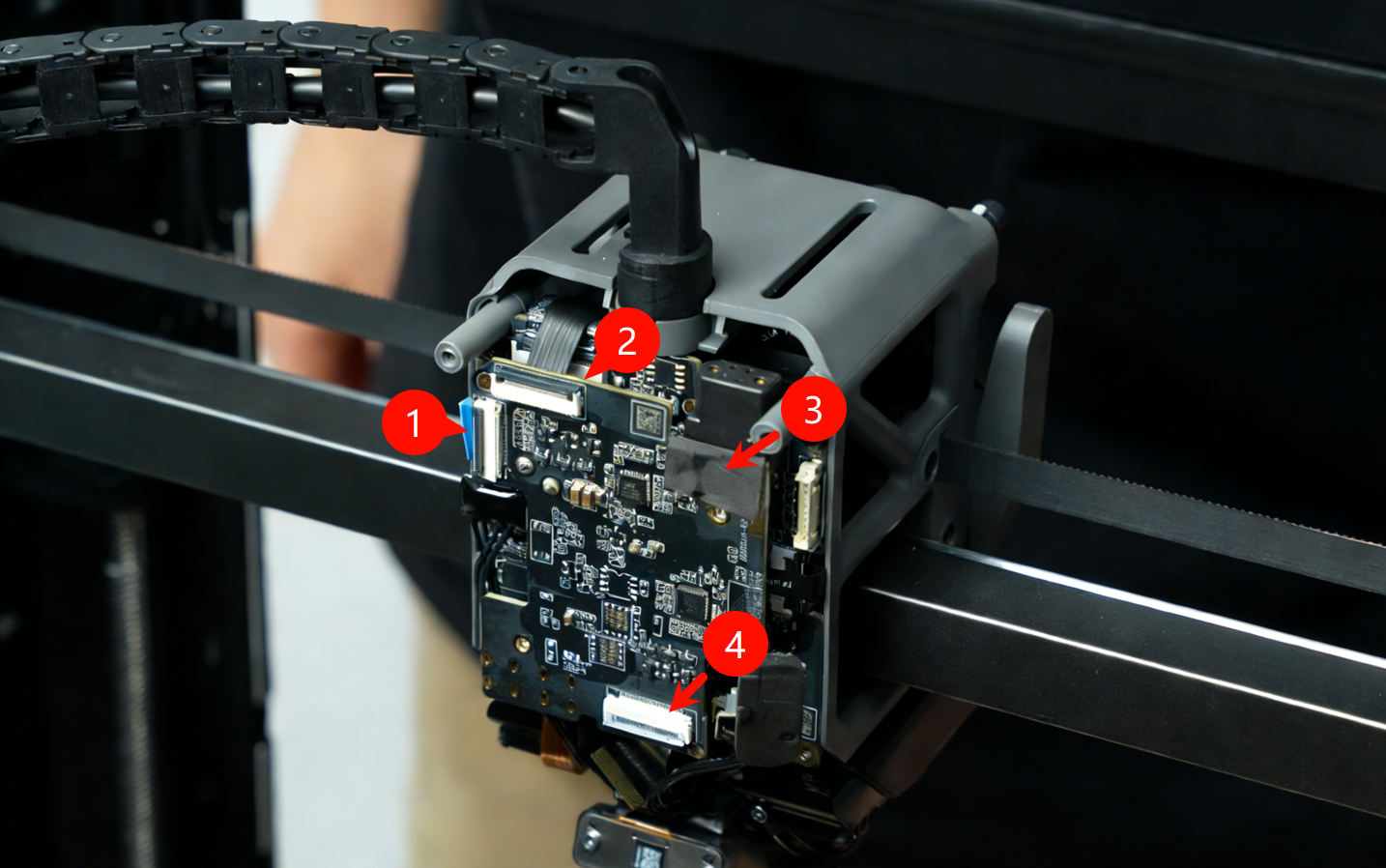

Los conectores específicos y sus componentes son los siguientes:

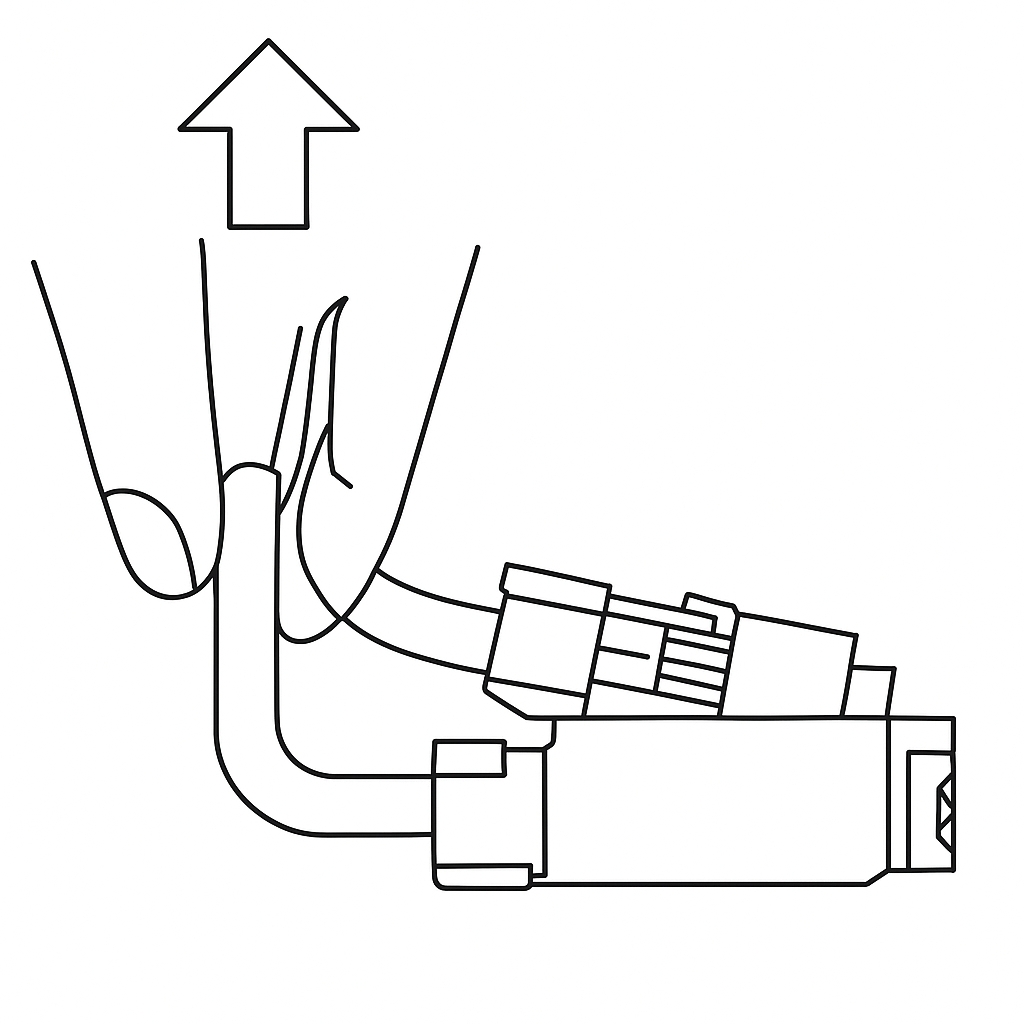

Seguí el método que se muestra en la imagen de abajo para sacar el conector N°3 y evitar daños que puedan causar otras fallas. Algunos conectores de la placa TH también se van a tener que sacar así más adelante.
Paso 4: Revisá la placa TH

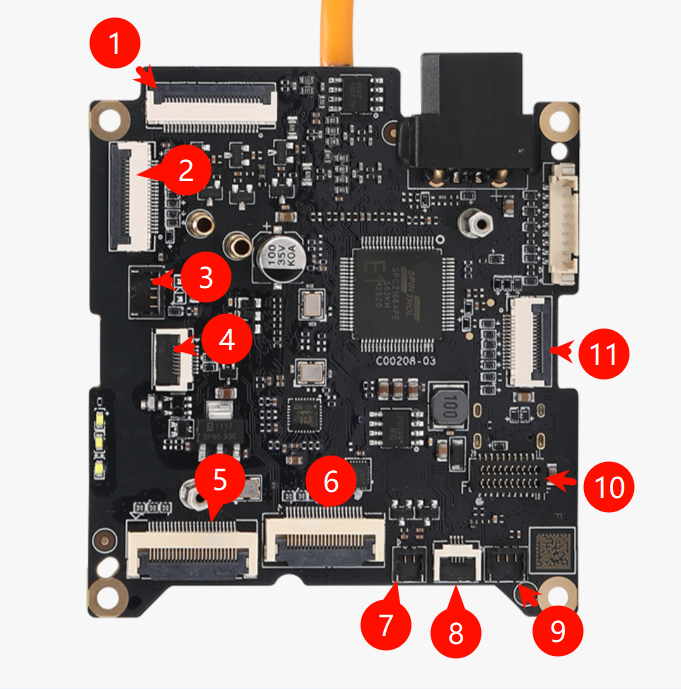

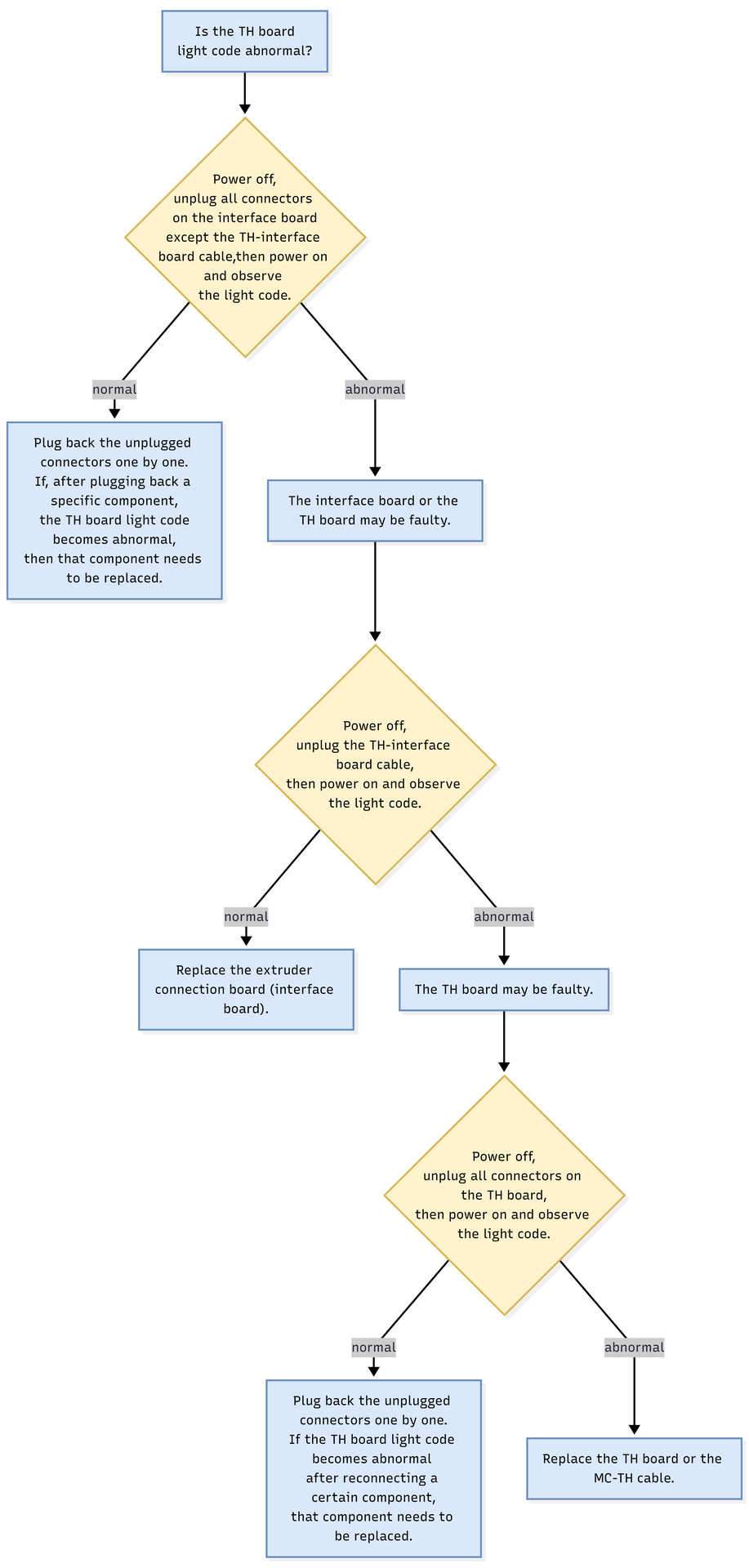

Apagá la impresora y desconectá los conectores del 1 al 11 de la placa TH, después prendela de nuevo. Si las 3 luces verdes vuelven a la normalidad, uno de los componentes desconectados está fallando. Volvé a conectar estos cables de a uno, prendiendo para confirmar los códigos de luz cada vez. Si al reconectar un conector específico vuelve la falla, ese componente se tiene que cambiar.
Si los códigos de luz siguen siendo anormales después de sacar todos estos conectores, tenés que cambiar la placa TH o el cable MC-TH.
Podés consultar las guías de "Reemplazo de la placa TH de la H2C", "Reemplazo de la placa TH de la H2D" o "Reemplazo del cable de alimentación y comunicación MC-TH de la H2D" para hacer el cambio.
Notas finales
Esperamos que esta guía te haya dado un soporte claro y práctico.
Si el problema sigue sin resolverse, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos adicionales u otros detalles. Nuestro equipo técnico va a revisar tu pedido y te va a dar una mano.
También podés visitar Bambu AI, que puede responder preguntas comunes al toque y darte guía operativa.
