Calibración de flow: Dominá el flujo volumétrico y el extrusion multiplier

Calibrar el flow es la diferencia entre una pieza que parece un juguete de plástico y un componente profesional con terminación perfecta. En esta guía vamos a separar el comportamiento del material de la capacidad física de tu hotend para que logrés superficies cerradas y dimensiones precisas.

Qué es

Cuando hablamos de flow en impresión 3D, solemos mezclar dos conceptos que, aunque relacionados, se configuran de forma distinta en el slicer. Por un lado, tenés el flow ratio, que es un ajuste fino por filamento para compensar variaciones en el diámetro y la viscosidad del material. Por otro lado, está el volumetric flow rate, expresado en mm3/s, que define cuánto plástico puede derretir tu hotend por segundo antes de que el extruder empiece a saltar o la presión interna sea excesiva.

Un flow mal calibrado se traduce en dos problemas críticos: la sobre-extrusión o la sub-extrusión. El objetivo de esta calibración es encontrar el equilibrio exacto donde el volumen de plástico solicitado por el gcode coincida perfectamente con lo que sale por el nozzle.

Causas

• Tolerancias del filamento: Aunque un filamento sea de 1.75 mm, variaciones de apenas 0.03 mm cambian el volumen total de plástico extruido.
• Viscosidad del material: Un PLA fluye mucho más fácil que un PETG o un TPU a la misma temperatura, lo que afecta la presión en el hotend.

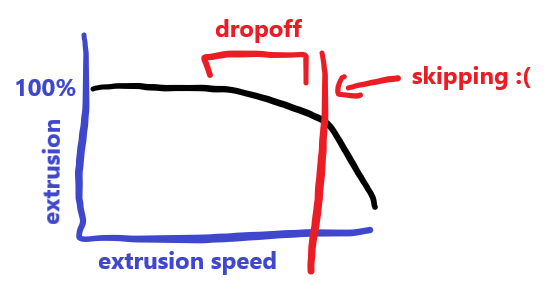

• Limitación del hotend: Intentar imprimir a velocidades altas sin considerar el límite volumétrico genera una caída de presión y sub-extrusión.
• E-steps mal configurados: Si tu extruder no empuja físicamente los 100 mm que le pedís, ninguna calibración de flow en el slicer va a ser consistente.
• Desgaste del nozzle: Un nozzle de latón desgastado por filamentos abrasivos puede haber pasado de 0.4 mm a 0.5 mm, alterando todo el flujo calculado.

Diagnóstico paso a paso

1. Verificación de e-steps: Antes de tocar el slicer, marcá 100 mm de filamento por encima del extruder, pedí una extrusión de 100 mm a baja velocidad y medí cuánto entró realmente. Ajustá el firmware si es necesario.
2. Inspección visual de la top surface: Imprimí un cubo simple. Si las líneas superiores tienen surcos profundos, te falta flow. Si el plástico se desborda hacia los costados o se siente rugoso al tacto, tenés exceso de flow.
3. Prueba de cohesión: Intentá separar las líneas de una capa sólida con la uña. Si se despegan fácil, hay sub-extrusión.
4. Test de máximo flujo: Usá un patrón de torre de velocidad o el test de flujo volumétrico de OrcaSlicer. A medida que aumenta la velocidad, fijate dónde el acabado pasa de brillante a mate o empieza a presentar fallas: ese es el límite de tu hotend.

Soluciones

1. Ajuste de Flow Ratio: Usá el método de dos pases en OrcaSlicer o Bambu Studio. El primer pase te permite identificar grandes desviaciones (ej: de 0.95 a 1.05). El segundo pase te permite ajustar en incrementos de 0.01 para dejar la superficie perfectamente lisa.
2. Calibración de Volumetric Flow Rate: Si experimentás sub-extrusión solo en piezas rápidas o rellenos, bajá el valor de Max Volumetric Speed en el perfil del filamento. Para un hotend estándar V6, lo normal son 12-15 mm3/s; un hotend High Flow como el de la K1 o X1C puede manejar 24-32 mm3/s.
3. Sincronización de Temperatura: Si necesitás más flujo volumétrico, aumentá la temperatura del hotend de a 5 °C. El calor baja la viscosidad del plástico, permitiendo que el extruder empuje con menos resistencia.
4. Uso de boquillas High Flow: Si tu limitación es física, instalar un nozzle tipo CHT puede aumentar tu flujo máximo hasta un 30% sin cambiar nada más.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Medir paredes con calibre: Es el error más extendido. Medir una pared de "0.4 mm" y ajustar el flow para que dé exacto es un error porque no tiene en cuenta el layer wobble, la expansión del material ni el apilamiento de capas. El flow se calibra por aspecto de la superficie y precisión dimensional de la pieza completa, no de una pared sola.
• Ignorar el Pressure Advance: A veces las esquinas abultadas se confunden con exceso de flow, cuando en realidad es un problema de gestión de presión en las aceleraciones.
• Compensar problemas mecánicos con flow: Subir el flow al 110% para tapar huecos causados por un nozzle tapado o un extrusor flojo solo genera inconsistencias y posibles atascos futuros.
• No recalibrar al cambiar de marca: Dos rollos de PLA de distintas marcas pueden tener densidades y pigmentos diferentes que afectan el flow ratio. Siempre hacé un test rápido si cambiás de proveedor.
