Precisión dimensional y corrección de skew en impresión 3D

Lograr que una pieza impresa mida exactamente lo mismo que el modelo digital es el desafío final de la calibración. Si tus piezas no encajan o los círculos salen ovalados, tenés un problema de precisión dimensional o de skew que tenés que corregir combinando ajustes mecánicos y compensaciones por software.

Qué es

La precisión dimensional se refiere a la capacidad de la impresora para reproducir las medidas exactas de un diseño en los ejes X, Y y Z. El skew, por otro lado, es un error geométrico donde los ejes no están perfectamente perpendiculares entre sí. Imaginate que querés imprimir un cubo pero obtenés un romboide; eso es skew. En máquinas con cinemática CoreXY o Cartesianas, un pequeño error en el ensamble se traduce en piezas que no cierran o mecanismos que se traban.

Es fundamental diferenciar entre un problema de flujo de material y un problema de movimiento mecánico. Si un cubo de 20 mm mide 20.2 mm, puede ser que el nozzle esté solapando demasiado material o que el firmware esté mandando a mover los motores más de la cuenta. El skew es más sutil: las medidas exteriores pueden parecer correctas, pero las diagonales del objeto difieren, lo que arruina cualquier ensamble técnico.

Causas

• Desalineación mecánica: Es la causa principal del skew. Si el marco de la impresora o las guías lineales no están a 90 grados exactos, la geometría se degrada.
• Contracción del material: Materiales como el ABS o el nylon se contraen al enfriarse. Si no compensás esto en el slicer o con una cámara calefaccionada, la pieza siempre será más chica que el CAD.
• Extrusion multiplier mal configurado: Un flujo excesivo ensancha las paredes exteriores, haciendo que los agujeros se achiquen y las dimensiones externas crezcan.
• Tensión de correas desigual: En sistemas CoreXY, si una correa está más tensa que la otra, el toolhead se mueve de forma oblicua.
• Pasos por milímetro (steps/mm) incorrectos: Aunque vienen definidos por el fabricante, un error en la configuración del firmware impacta directamente en el recorrido de los ejes.

Diagnóstico paso a paso

1. Verificación de correas: Antes de tocar el software, asegurate de que las correas tengan una tensión uniforme. Usá una app de análisis de frecuencia o fijate que al tocarlas suenen con el mismo tono.
2. Impresión de test de Skew: Imprimí un modelo de calibración de diagonales. El modelo debe estar orientado de forma que una esquina apunte directamente al origen (0,0).

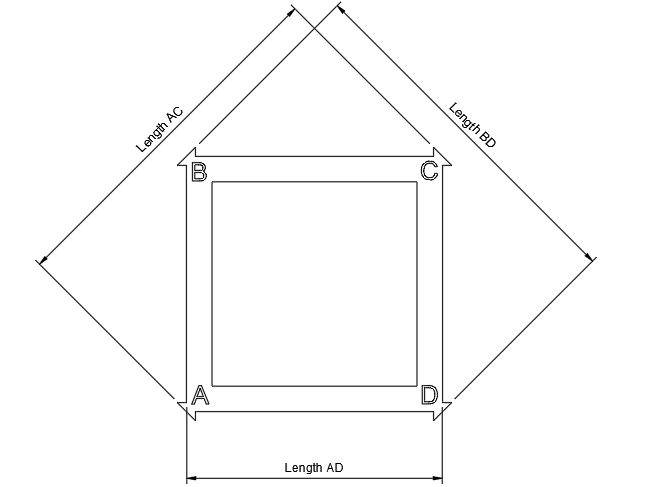

3. Medición de diagonales: Con un calibre de metal, medí las diagonales X-Y. Si la diagonal A mide distinto a la diagonal B, tenés skew.
4. Cubo de calibración de flujo: Imprimí un cubo en modo vaso y medí el espesor de la pared. Si el slicer dice 0.42 mm y el calibre marca 0.48 mm, tenés que ajustar el flujo antes de tocar la mecánica.
5. Test de contracción: Imprimí una barra larga (ej. 150 mm) y medí cuánto mide en frío. Esto te dará el porcentaje de contracción específico de tu marca de filamento.

Soluciones

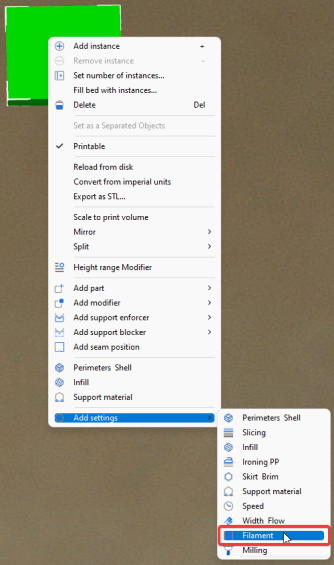

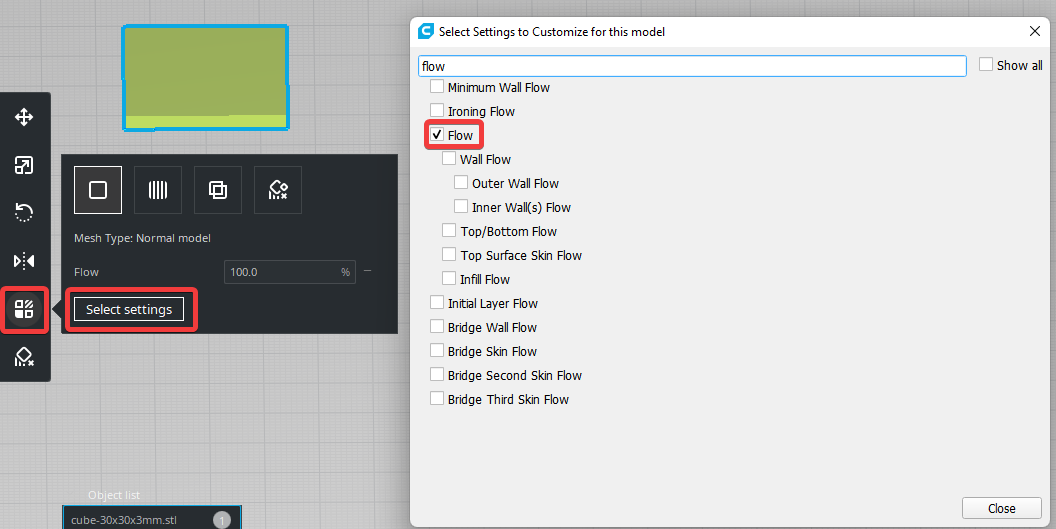

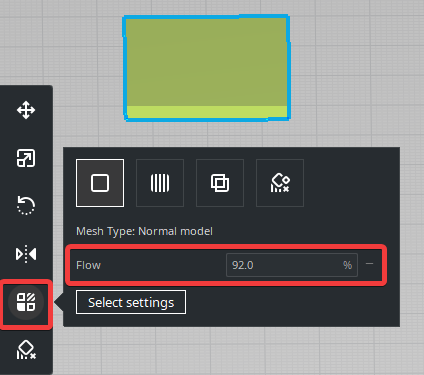

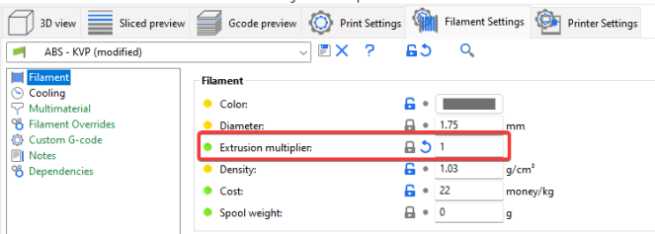

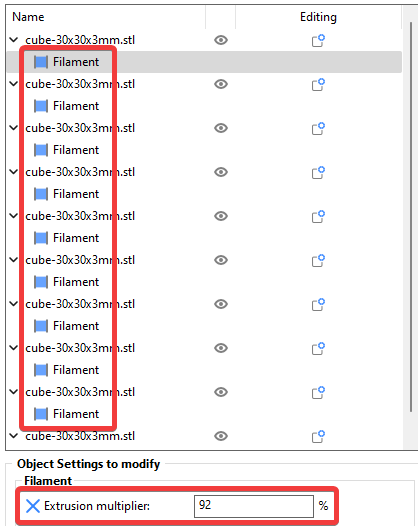

1. Ajuste del Extrusion Multiplier — Es el error más común. Ajustá el multiplicador en tu slicer para que el ancho de línea real coincida con el programado. Esto suele corregir el 90% de los problemas de "piezas que no encajan".
2. Compensación de Skew por Software — Si mecánicamente ya no podés escuadrar más la máquina, usá Klipper o Marlin para compensar el ángulo. En Klipper, activá la sección [skew_correction] en tu printer.cfg y cargá los valores medidos de las diagonales A, B y C.
3. Control de temperatura de cámara — Para ABS o PA-CF en impresoras como la X1C o K1, mantené la cámara a una temperatura constante (ej. 50-60 °C). Esto reduce drásticamente la contracción térmica y mejora la estabilidad dimensional.
4. Ajuste de Horizontal Expansion — En el slicer, podés usar el parámetro "Horizontal Expansion" para compensar el ensanchamiento natural del plástico. Un valor de -0.05 mm suele ayudar a que los pernos entren en sus agujeros sin esfuerzo.
5. Calibración de Steps/mm — Solo si después de ajustar el flujo y la mecánica las medidas siguen mal por un factor constante. Calculá la relación: * Steps actuales.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Calibrar steps/mm usando un cubo de 20 mm: Es el peor error. Un error de 0.1 mm en 20 mm parece enorme, pero en 200 mm se vuelve inmanejable. Si vas a tocar steps/mm, usá la medida más larga que permita tu build plate.
• Ignorar el flujo antes que el movimiento: Si tenés sobreextrusión, las medidas externas siempre van a estar mal aunque la mecánica sea perfecta.
• No considerar la contracción del material: Calibrar la impresora con PLA y pretender que las piezas de ABS midan lo mismo es imposible sin aplicar un factor de escala en el slicer.
• Ajustar el skew con la cama caliente apagada: La dilatación térmica del build plate y la estructura afecta la geometría. Calibrá siempre en condiciones reales de impresión.
• Confundir Z-offset con precisión en Z: Si la altura total de la pieza está mal, es un tema de steps o contracción; si solo la primera capa está aplastada, es Z-offset.
