El input shaping es una técnica de control de bucle abierto que previene la aparición de ringing en las impresiones mediante la compensación matemática de las vibraciones mecánicas. Si buscás imprimir a altas velocidades sin que aparezcan "ecos" o marcas de vibración en las paredes de tus piezas, configurar correctamente este parámetro es obligatorio.
Qué es
Cuando el cabezal de impresión cambia de dirección bruscamente, la inercia y la falta de rigidez infinita del chasis generan vibraciones mecánicas. Estas vibraciones se traducen en un defecto visual conocido como ringing, que se manifiesta como ondas que se repiten después de una esquina o un detalle nítido. El input shaping funciona procesando los movimientos solicitados por el gcode y aplicando un filtrado que genera señales opuestas a la frecuencia de resonancia de la impresora, cancelando el movimiento oscilatorio antes de que ocurra.
En sistemas modernos como klipper o el firmware de máquinas como la K1, Bambu Lab o la serie Neptune 4, este proceso se automatiza mediante el uso de acelerómetros (generalmente el chip ADXL345 o MPU-6500). El sistema realiza un barrido de frecuencias, mide la respuesta física de la máquina y determina qué algoritmo es el más eficiente para "limpiar" la trayectoria del nozzle.
Causas
La resonancia tiene un origen puramente mecánico, aunque el input shaping sea una solución de software. Las causas principales incluyen:
- Tensión de correas inadecuada: Correas demasiado flojas actúan como resortes, aumentando la amplitud de la vibración. Correas excesivamente tensas pueden sobrecargar los motores y generar ruidos o patrones de interferencia.
- Masa en movimiento: Cuanto más pesado sea el extruder o el hotend, mayor será la inercia. En impresoras tipo bed slinger (como la Ender 3 o la Neptune), la masa del build plate y la pieza impresa dificultan la calibración del eje Y a medida que la pieza gana peso.
- Falta de rigidez estructural: Un chasis que no esté perfectamente escuadrado o apoyado sobre una superficie inestable amplificará cualquier movimiento.
- Desgaste en rodamientos y guías: El juego mecánico en los ejes X e Y introduce frecuencias parásitas difíciles de compensar por el firmware.
Diagnóstico paso a paso
- Inspección mecánica: Antes de calibrar, asegurate de que todos los tornillos del chasis estén apretados y que las correas tengan una tensión uniforme. En máquinas CoreXY como la K1 o la P1S, esto es crítico para la sincronía de los motores.
- Prueba de ringing manual: Imprimí un modelo de prueba sin input shaping activo. Incrementá la aceleración cada ciertos milímetros para identificar a qué velocidad la vibración se vuelve inaceptable.

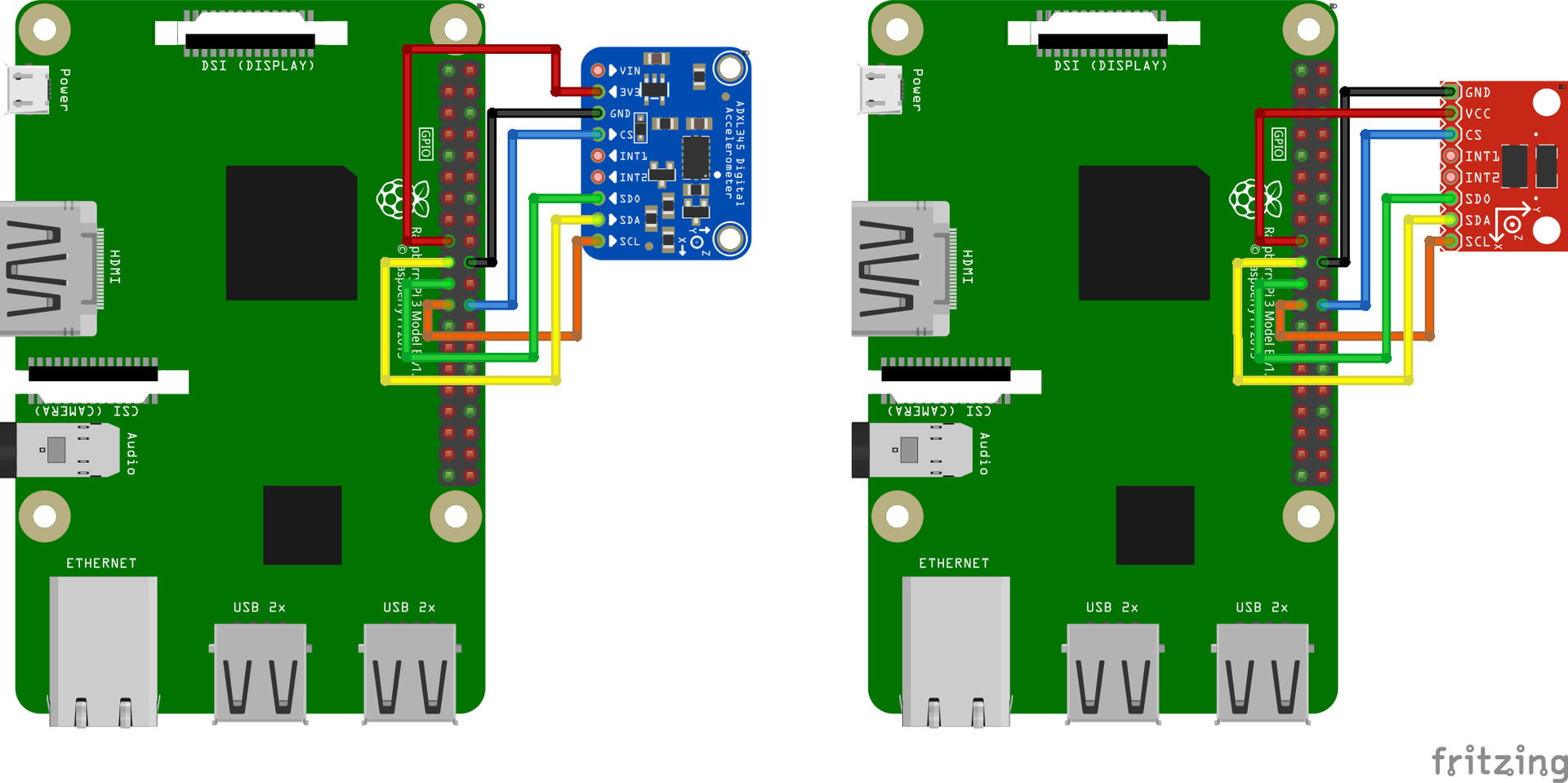

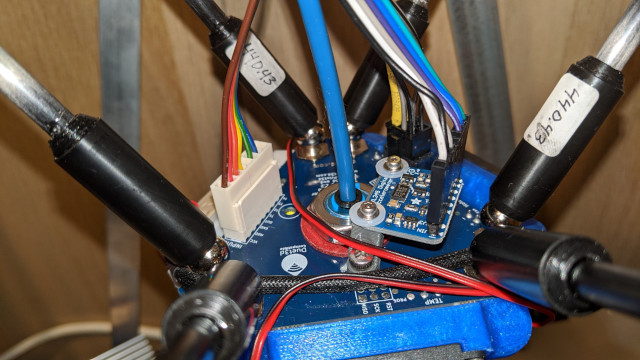

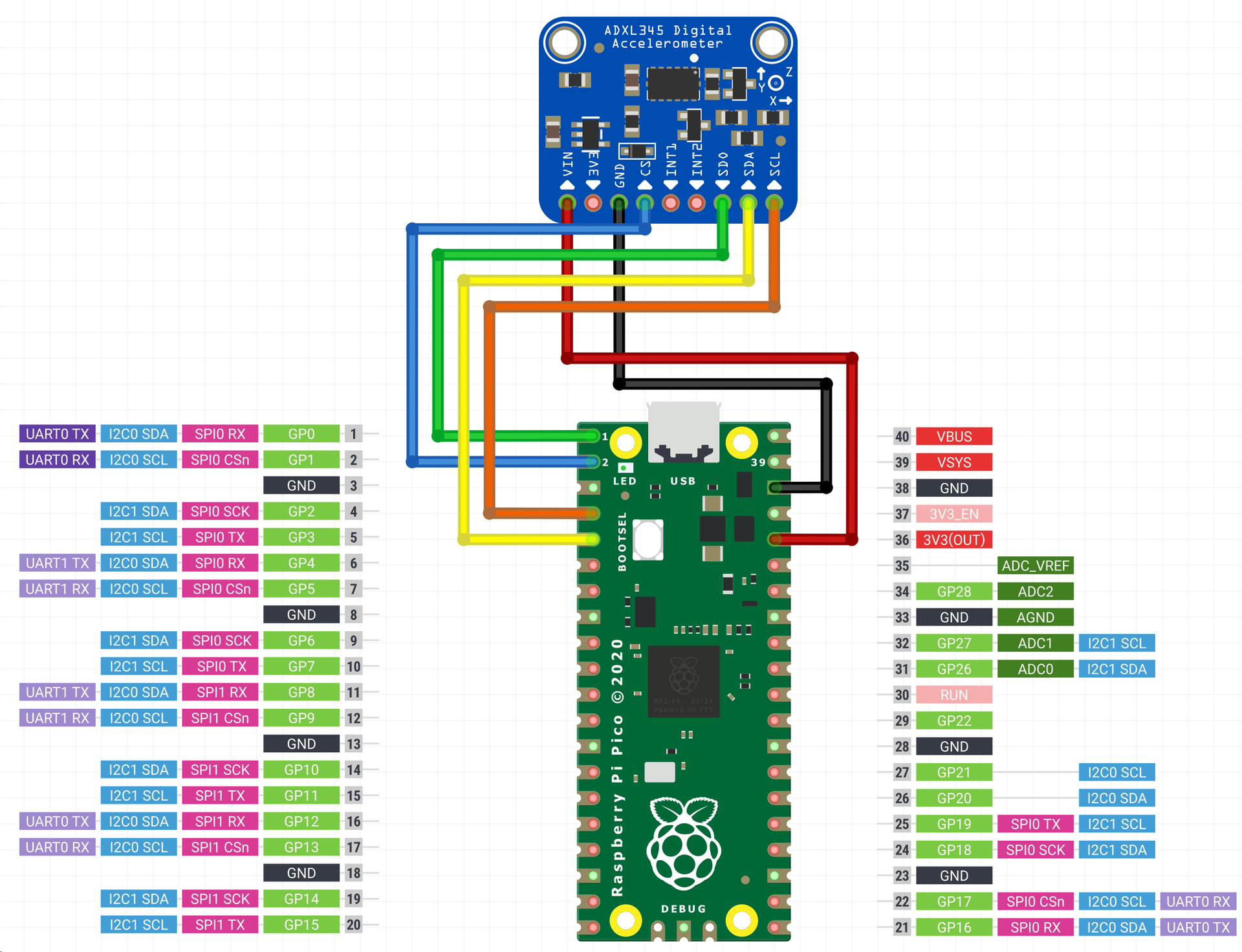

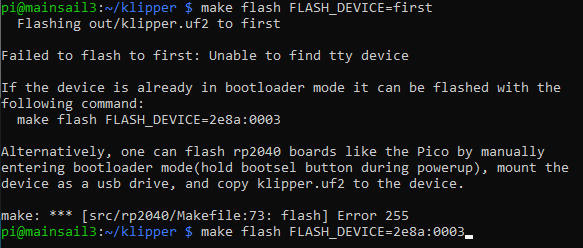

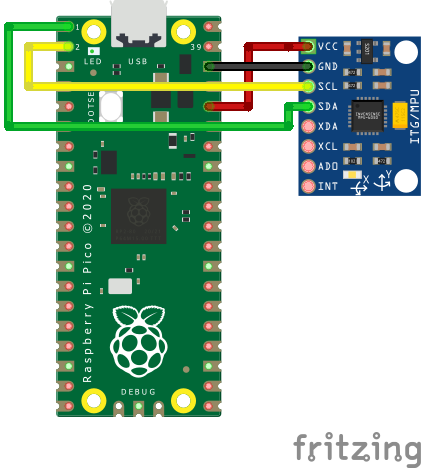

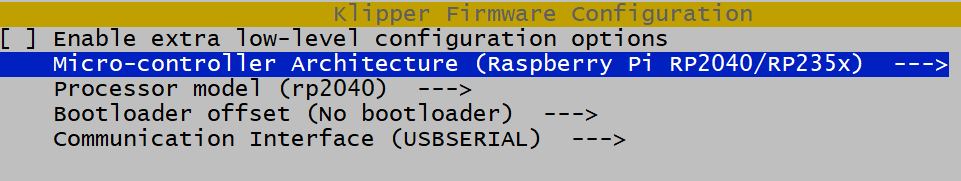

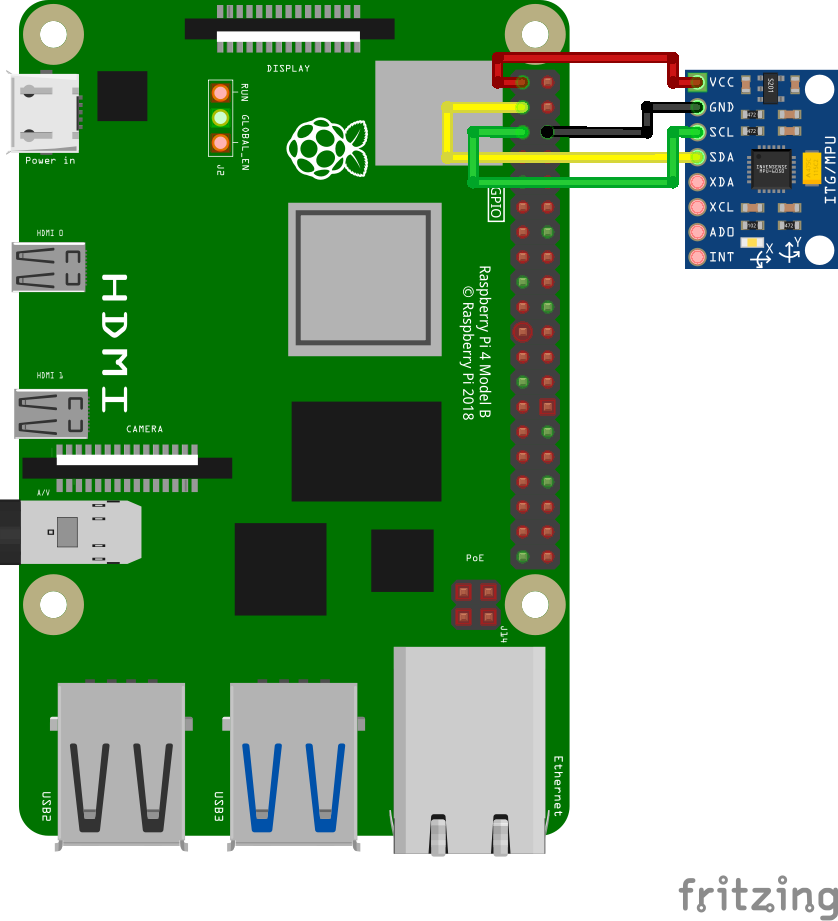

- Medición con acelerómetro: Si tu impresora tiene klipper, conectá un ADXL345 al hotend y al build plate. Ejecutá el comando
SHAPER_CALIBRATE. - Análisis de gráficos (PSD): Mirá los picos de frecuencia. Un pico alto y estrecho es fácil de compensar; picos anchos o múltiples indican problemas mecánicos.
Soluciones
- Ejecutar el auto-test de resonancia — Si tenés una máquina con firmware cerrado, usá la función nativa de autocalibración desde la pantalla. Asegurate de que la impresora esté sobre una base sólida y firme.
- Ajustar la tensión de las correas y re-calibrar — Si el error CA0120 aparece en una K2 Plus o similar, es un aviso de que la tensión no es óptima para el algoritmo actual. Ajustá y volvé a correr el test.
- Cambiar el tipo de shaper en klipper — Si la medición automática sugiere un shaper tipo MZV pero seguís viendo marcas, probá con
EIo2HUMP_EI. Estos son más robustos frente a variaciones de frecuencia pero pueden suavizar demasiado las esquinas. - Reducir la aceleración máxima — El input shaping te permite subir la aceleración, pero tiene un límite. Si el sistema detecta que necesitás un shaper muy agresivo, reducí el valor de
max_accelpara evitar esquinas redondeadas o pérdida de pasos.
Configuración recomendada
| Parámetro | Valor recomendado | Notas por marca/material |
|---|---|---|
| Shaper Type (X/Y) | MZV / EI | MZV es el estándar para velocidad; EI si la estructura vibra mucho. |
| Frecuencia (Hz) | 40Hz - 60Hz | Valores por debajo de 35Hz indican que la impresora es poco rígida. |
| max_accel | 3000 - 10000 mm/s² | Depende de la rigidez. Una Voron bien armada tolera +10k cómodamente. |
| Smoothing | Bajo (menor a 0.1) | Un input shaping muy agresivo redondea detalles finos de la pieza. |
Errores comunes al intentar solucionarlo
- Calibrar sobre una mesa inestable: Si la superficie donde apoya la impresora se mueve, el acelerómetro medirá el bamboleo de la mesa y no la resonancia real de la máquina, arruinando los cálculos.
- Ignorar el eje Z: Aunque el ringing se ve en las paredes X/Y, una vibración en el eje Z puede confundirse con resonancia. Chequeá el lead screw antes de culpar al input shaping.
- No actualizar el slicer: Si configurás el input shaping en el firmware pero tu slicer tiene límites de aceleración muy bajos, nunca vas a ver los beneficios de la calibración.
- Usar el acelerómetro flojo: Si el ADXL345 no está perfectamente firme al cabezal, las lecturas serán puro ruido. El sensor debe ser "uno" con la pieza que mide.
