El PID tuning es el proceso de calibración que permite que la impresora mantenga una temperatura constante y precisa. Si notás fluctuaciones en los gráficos de calor o sufrís errores de Thermal Runaway, ajustar estos parámetros es la solución definitiva para estabilizar tu hotend y build plate.
Qué es
El término PID refiere a un algoritmo de control matemático compuesto por tres componentes: Proporcional, Integral y Derivativo. En el contexto de una impresora 3D, este sistema actúa como un termostato inteligente. En lugar de simplemente prender y apagar la resistencia al máximo, el PID calcula cuánta energía enviar de forma gradual para alcanzar el target y mantenerse ahí sin oscilaciones.
Cada componente tiene una función específica para corregir el error de temperatura: el valor Proporcional maneja la diferencia actual entre el calor real y el deseado; el Integral compensa la acumulación de errores pasados; y el Derivativo predice la tendencia futura para frenar el calentamiento antes de que se pase de largo. Cuando estos tres valores están sincronizados, el hotend se clava en la temperatura seteada y no se mueve ni un grado, incluso con el fan de capa al 100%.
Causas
Existen varios escenarios donde los valores de fábrica dejan de ser precisos y necesitás correr un PID tuning nuevo:
- Cambio de componentes físicos: Si reemplazaste el nozzle original por uno de acero endurecido, cambiaste el bloque de aluminio por uno de cobre o instalaste un heater de mayor potencia.
- Ausencia o cambio del silicone sock: Esta pieza es fundamental para aislar el hotend. Si se rompió o la sacaste, la pérdida de calor hacia el ambiente cambia drásticamente y el PID anterior ya no sirve.
- Modificaciones en la ventilación: Instalar un fan de capa más potente o cambiar los conductos de aire que apuntan cerca del nozzle afecta la estabilidad térmica.
- Cambio de ubicación de la impresora: Si moviste la máquina a un lugar con corrientes de aire o a una habitación mucho más fría, la demanda de energía para mantener el calor será distinta.
- Actualización de firmware: Al pasar de Marlin a Klipper, o al instalar versiones nuevas de firmware en máquinas como la K1 o la serie Kobra 3, es obligatorio recalibrar para asegurar que el control sea óptimo.
Diagnóstico paso a paso
- Observación del gráfico: Abrí la interfaz de tu impresora y fijate en la línea de temperatura mientras imprimís. Si ves un patrón de ondas tipo serrucho que sube y baja más de 2 °C, tenés un problema de PID.
- Detección de artefactos en la pieza: Un hotend inestable provoca variaciones en el flow del filamento. Esto se traduce en bandas horizontales visibles en las paredes de la pieza, muy parecidas al Z-banding, pero causadas por la diferencia de expansión térmica del plástico.
- Errores de sistema: Si la impresora se detiene con mensajes como "Heating Failed", "Thermal Runaway" o "Abnormality in nozzle temperature control", y verificaste que los cables están bien, el PID es el principal sospechoso.
- Prueba de estrés: Calentá el hotend a tu temperatura habitual (ej: 210 °C) y encendé el fan de capa al máximo de golpe. Si la temperatura cae y tarda mucho en recuperarse o empieza a oscilar sin control, necesitás calibrar.
Soluciones

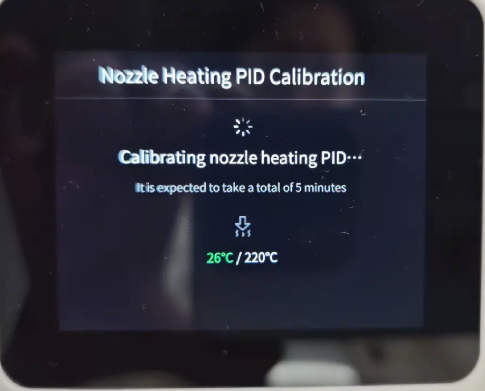

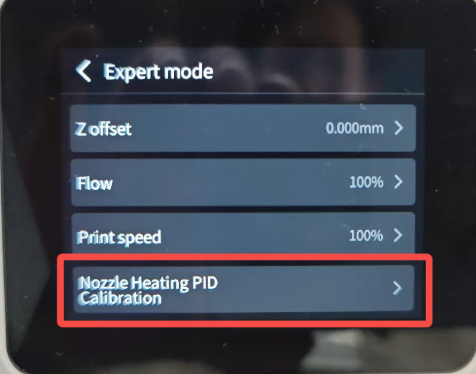

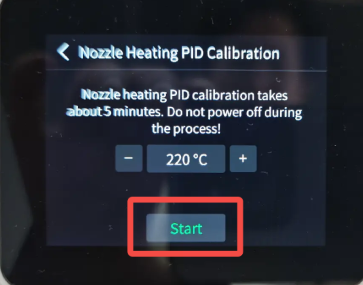

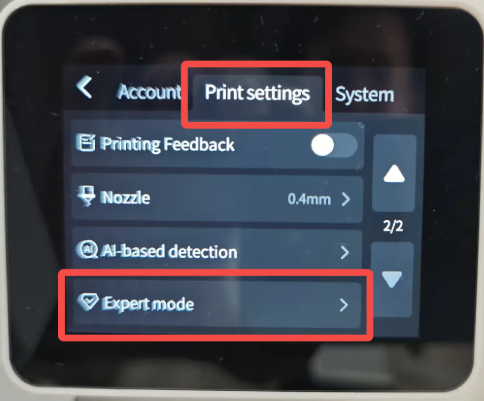

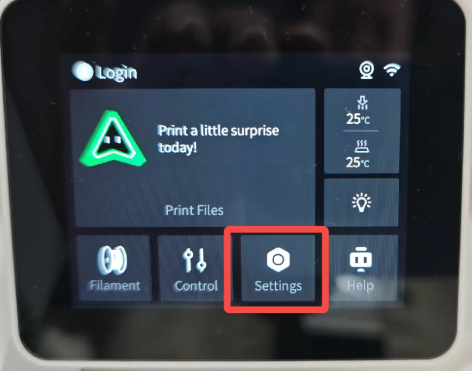

- Ejecutar calibración automática desde la pantalla — En máquinas modernas como la Creality K1, K1C, i7 o la serie Anycubic Kobra 3, entrá al menú de Configuración o Tools, buscá "PID Calibration" y seguí las instrucciones. La máquina hará ciclos de calentamiento solos y guardará los valores automáticamente.

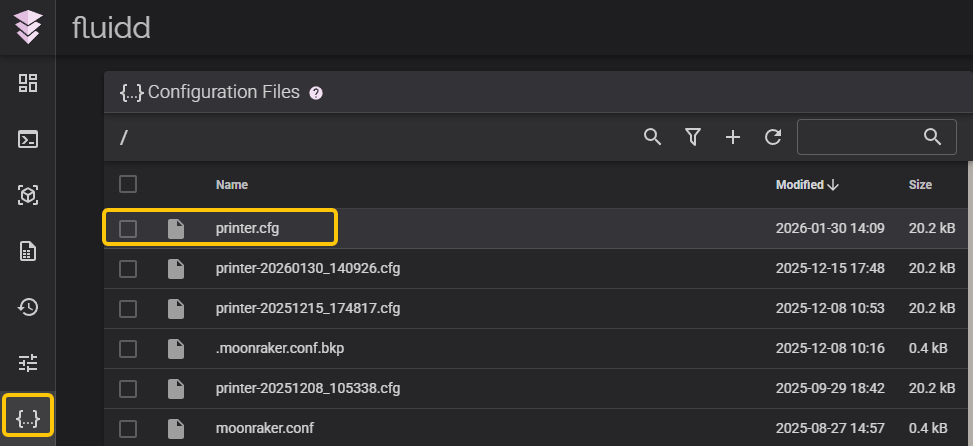

- Calibración mediante consola — Si usás una Neptune 4 o cualquier máquina con Klipper, abrí la consola de comandos en Fluidd o Mainsail y enviá:

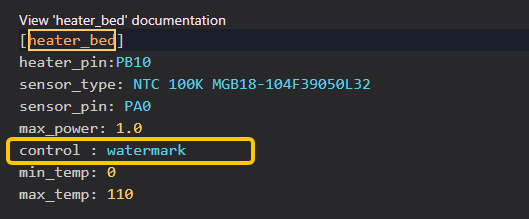

PID_CALIBRATE HEATER=extruder TARGET=210. Una vez que termine el proceso, enviáSAVE_CONFIGpara grabar los nuevos parámetros Kp, Ki y Kd en tu archivo printer.cfg. - Calibración mediante Gcode — Para impresoras tipo Ender 3 o modelos con firmware Marlin tradicional, conectá la impresora a la PC y enviá el comando
M303 E0 S210 C10. Esto hará 10 ciclos de prueba a 210 °C. Al finalizar, anotá los valores Kp, Ki y Kd y guardalos enviandoM301 P[valor] I[valor] D[valor]seguido deM500. - Calibración del build plate — No te olvides de la cama. Si la superficie de impresión no mantiene el calor, podés tener warping o desprendimientos. En Klipper usá:
PID_CALIBRATE HEATER=heater_bed TARGET=60. En Marlin usá:M303 E-1 S60 C5.
Configuración recomendada
| Parámetro | Valor recomendado | Notas por marca/material |
|---|---|---|
| Target de calibración | Temperatura de uso real | Calibrá a 210 °C si usás PLA, o 250 °C si usás PETG/ABS. |
| Ciclos (C) | 8 a 10 ciclos | Más ciclos dan un promedio más estable, pero tardan más. |
| Estado del fan | 100% encendido | Para el hotend, siempre calibrá con el fan de capa prendido para simular una impresión real. |
| Posición del eje Z | 10 mm a 50 mm | Mantené el hotend cerca del build plate para que el rebote del aire del fan sea realista. |
Errores comunes al intentar solucionarlo
- Calibrar con el hotend frío: Los valores PID cambian según el rango de temperatura. Si calibrás a 150 °C pero imprimís a 240 °C, la estabilidad no va a ser la misma. Siempre usá tu temperatura de impresión más frecuente.
- No guardar los cambios: Es el error más típico. Muchos usuarios corren el test, ven los resultados en pantalla, pero apagan la impresora sin ejecutar el comando
SAVE_CONFIGoM500. - Ignorar el hardware dañado: El PID tuning no arregla un termistor flojo o un cable que está haciendo falso contacto. Si después de calibrar tres veces el problema persiste, revisá el cableado del cartucho calefactor.
- No usar el silicone sock: Intentar calibrar un hotend "desnudo" cuando vas a imprimir con el protector puesto es un error. El sock cambia totalmente la inercia térmica del bloque.
