Calibración de e-steps: Cómo lograr una extrusión perfecta y precisa

La calibración de los e-steps es el ajuste más importante para garantizar que tu impresora entregue exactamente la cantidad de material que el gcode solicita. Si este valor está mal configurado, cualquier otro ajuste de flujo o retracción será simplemente un parche sobre un problema de base.

Qué es

Los e-steps representan la cantidad de pasos que el motor del extruder debe realizar para desplazar un milímetro de filament. Es una relación física entre el motor, los engranajes del extruder y el diámetro de la rueda dentada que empuja el material. A diferencia del extrusion multiplier, que se ajusta en el slicer según el material, los e-steps son una constante de hardware que solo debería cambiar si modificás mecánicamente el sistema de tracción.

En sistemas modernos con klipper, este concepto se maneja a través del rotation_distance, que es el inverso matemático: cuántos milímetros se desplazan por cada rotación completa del motor. Independientemente del nombre, el objetivo es el mismo: que si pedís 100 mm de material, la máquina consuma exactamente 100 mm.

Causas

• Cambio de extruder: Al pasar de un sistema original a uno tipo BMG, Titan o un extruder de tracción directa, la relación de transmisión cambia drásticamente.
• Desgaste de los engranajes: Con el tiempo, los dientes que muerden el filament pueden gastarse, reduciendo ligeramente el diámetro efectivo de la polea y alterando la medida.
• Configuración de fábrica imprecisa: Muchas impresoras vienen con valores genéricos (como los famosos 93 pasos/mm en las Ender 3) que no tienen en cuenta las tolerancias de fabricación de tus componentes específicos.
• Modificación de microstepping: Si cambiaste los drivers de la placa madre o la configuración de jumpers, la cantidad de pulsos por revolución habrá variado.

Diagnóstico paso a paso

Para saber si necesitás calibrar los e-steps, realizá esta prueba de medición directa. Es fundamental hacerla con el hotend caliente o, mejor aún, desconectando el bowden para eliminar la resistencia que ofrece el nozzle.

1. Preparación: Calentá el hotend a la temperatura habitual del material que estés usando (ej. 200 °C para PLA) para evitar que el firmware bloquee el movimiento del motor por seguridad.

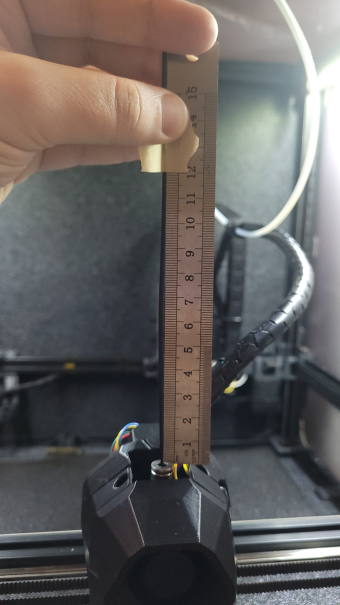

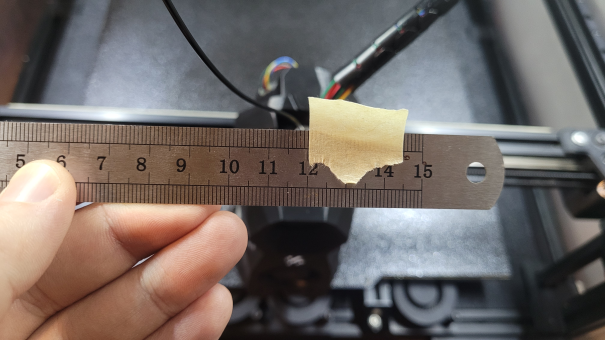

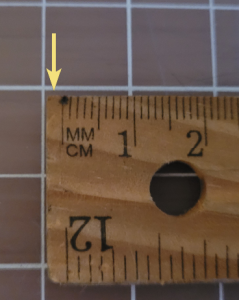

2. Marcado: Con un calibre o regla de precisión, marcá 120 mm en el filament, midiendo desde la entrada del extruder hacia atrás.

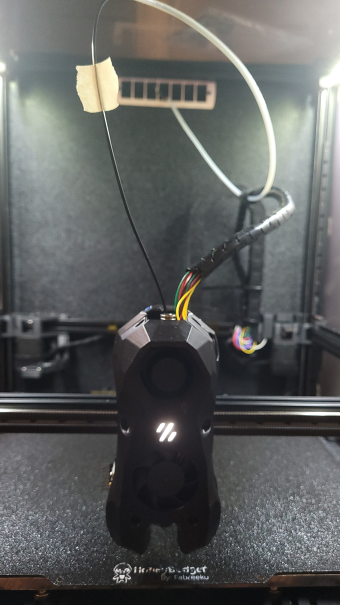

3. Comando de extrusión: Desde el menú de la impresora, el terminal de OctoPrint, Mainsail o Fluidd, enviá el comando para extruir exactamente 100 mm de filament a una velocidad baja (aprox. 1 mm/s o 60 mm/min).

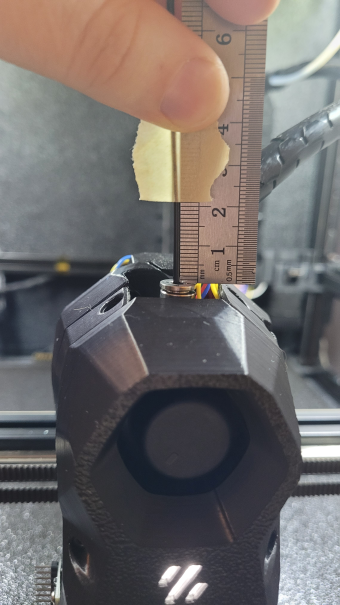

4. Medición final: Una vez que el motor se detenga, medí cuánto material quedó desde la entrada del extruder hasta tu marca.
5. Cálculo del error: Si la marca está a 20 mm, la calibración es perfecta. Si está a 25 mm, extruyó solo 95 mm. Si está a 15 mm, extruyó 105 mm.

Soluciones

1. Ajuste del valor en Marlin — Si usás Marlin, el comando M92 E[valor] define los nuevos pasos. La fórmula es: (100 / Distancia_Real_Extruida) * E-steps_Actuales. Por ejemplo, si tenías 93 y extruyó 95 mm, el cálculo es (100 / 95) * 93 = 97.89. Luego guardá con M500.
2. Cálculo de rotation_distance en Klipper — En klipper, la lógica es inversa. La fórmula es: rotation_distance_actual * (Distancia_Real_Extruida / 100). Si tu valor era 33.5 y extruyó 95 mm, el nuevo valor es 31.825. Editá tu archivo printer.cfg y reiniciá.
3. Limpieza y tensión del extruder — Antes de culpar al firmware, fijate que el resorte del extruder tenga la presión adecuada. Si el rodamiento patina, la medición será inconsistente. Limpiá restos de plástico en los dientes del engranaje que puedan estar reduciendo el agarre.
4. Verificación del paso del motor — Si los valores calculados son absurdos, revisá si el firmware está configurado para 16 o 32 microsteps y si coincide con lo que soporta tu placa madre.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Calibrar con el nozzle tapado: Si el hotend tiene un partial clog, el extruder patinará y los resultados serán inconsistentes. Siempre es recomendable desconectar el bowden o quitar el nozzle para medir solo el movimiento mecánico del motor.
• Extruir demasiado rápido: Si pedís los 100 mm a una velocidad muy alta, el hotend no llegará a derretir el plástico a ese ritmo, generando saltos de pasos que arruinarán la medición.
• Confundir e-steps con flujo: Los e-steps se calibran una sola vez. El flow o extrusion multiplier se ajusta por cada rollo de filament en el slicer si notás que las paredes de una pieza quedan finas o gruesas.
• No guardar los cambios: En Marlin, muchos usuarios envían el M92 pero se olvidan del M500. Al apagar la impresora, el valor vuelve al error anterior.
• Calibrar con filament flexible (TPU): El TPU se estira. Siempre usá un material rígido como PLA o PETG para establecer la base mecánica de los e-steps.
