Pressure advance y Linear advance: la guía definitiva de calibración para alta velocidad

El Pressure advance es la herramienta fundamental para compensar la inercia y compresión del filamento dentro del hotend. Si buscás eliminar los bultos en las esquinas y obtener una extrusión uniforme en impresiones de alta velocidad, calibrar este parámetro es el paso más importante después de nivelar tu build plate.

Qué es

El Pressure advance o Linear advance es un algoritmo de control que predice y compensa la presión interna del filamento fundido. Pensá en el filamento dentro del hotend no como un sólido rígido, sino como un fluido elástico o un resorte. Cuando el extruder empuja el filamento a altas velocidades, existe un retardo entre el movimiento del motor y la salida real del material por el nozzle.

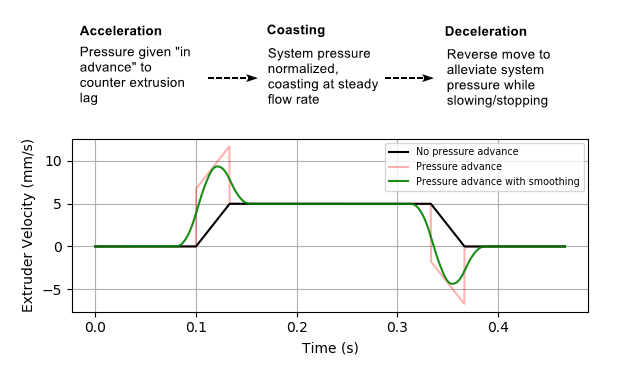

Esta elasticidad provoca dos problemas críticos: cuando el cabezal acelera, el material tarda en salir; y cuando el cabezal frena para una esquina, la presión acumulada sigue empujando material. El Pressure advance soluciona esto adelantando la presión en la aceleración y reduciéndola proactivamente antes de que el cabezal frene o cambie de dirección.

Causas

La necesidad de calibrar el Pressure advance surge de factores físicos inevitables en el proceso de impresión FFF:

• Compresión del filamento: El material se comprime ligeramente bajo presión, especialmente en sistemas Bowden donde el tubo de PTFE permite que el filamento se flexione.
• Elasticidad del material: Filamentos como el TPU son extremadamente elásticos y actúan como un resorte cargado, mientras que el PLA es mucho más rígido pero igual sufre deformación viscosa.
• Restricción del nozzle: El paso de un filamento de 1.75 mm a un orificio de 0.4 mm genera una contrapresión que debe ser gestionada por el firmware.
• Distancia del recorrido: Cuanto mayor sea la distancia entre los engranajes del extruder y el bloque calefactor, mayor será el efecto de la presión acumulada. Por esto, las máquinas con Direct drive requieren valores de PA mucho menores que las de sistema Bowden.

Diagnóstico paso a paso

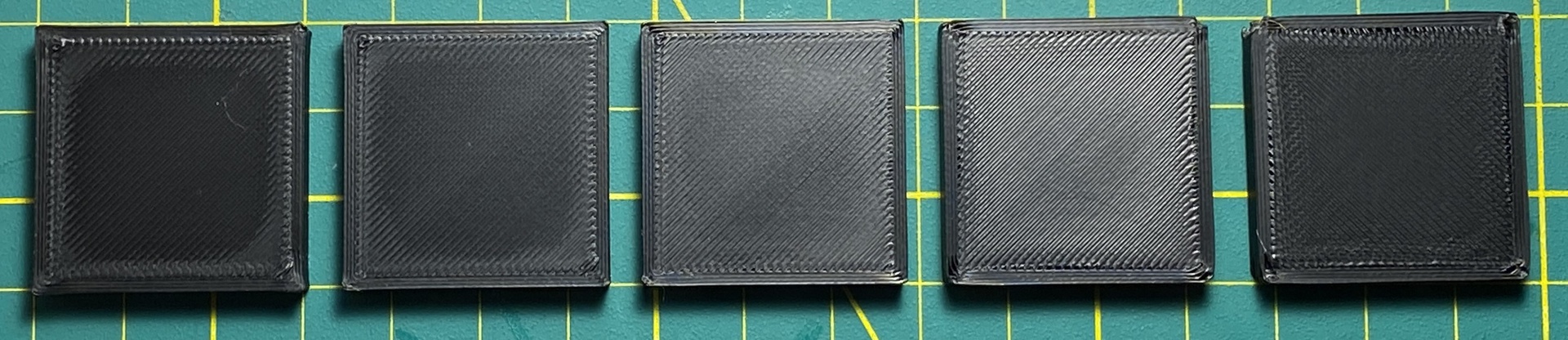

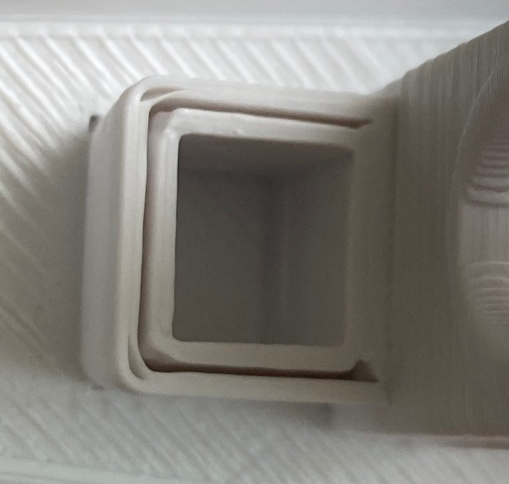

1. Inspección de esquinas: Mirá las esquinas exteriores de un cubo o una pieza técnica. Si notás que las esquinas están "infladas" o sobresalen más allá de las paredes rectas, tenés un valor de Pressure advance demasiado bajo o nulo.
2. Análisis del seam: Si en el punto donde empieza o termina una capa ves un bulto importante de material o, por el contrario, un hueco vacío antes de que la línea se cierre, es un síntoma claro de descalibración de presión.
3. Cambios de velocidad: Imprimí una pieza que tenga secciones cortas y largas. Si en las secciones rápidas la línea se ve más fina y en las lentas más gruesa, la compensación de presión no está funcionando correctamente.
4. Huecos tras aceleración: Si después de una esquina o un movimiento de travel notás que el filamento tarda un milímetro en aparecer sobre el build plate, es posible que el valor de PA sea excesivamente alto.

Soluciones

1. Calibración del Extruder y Flow: Antes de tocar el Pressure advance, es obligatorio que tus e-steps y el flow ratio estén perfectos. Si el extruder no entrega la cantidad exacta de material, cualquier valor de PA que calcules va a estar mal de origen.

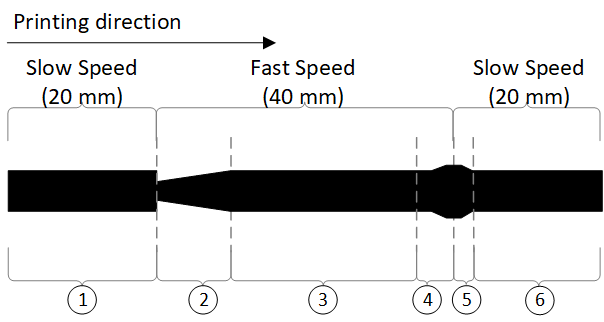

2. Método del Patrón: Es el método más rápido. Consiste en imprimir una serie de líneas a diferentes velocidades donde el firmware aplica distintos valores de PA en cada tramo. Buscás la línea donde la transición entre la zona lenta y la zona rápida sea invisible y la línea mantenga un ancho constante. OrcaSlicer tiene esta utilidad integrada en el menú de "Calibration".

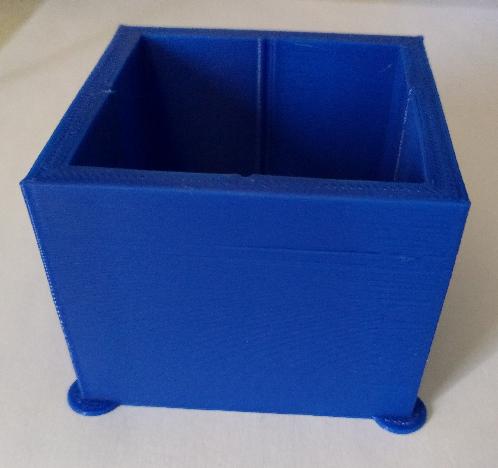

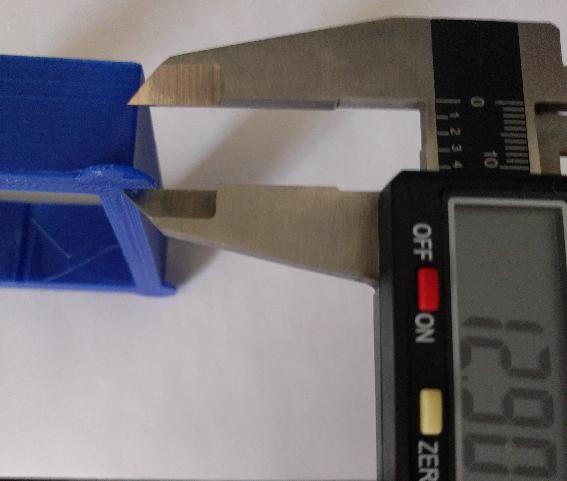

3. Método de la Torre: Se imprime un objeto alto y se usa un comando de consola para variar el valor de PA cada 1 mm de altura. Es el método más preciso para usuarios de Klipper. Al terminar, medís con un calibre a qué altura la esquina se ve perfecta y aplicás la fórmula: valor = start +.
4. Ajuste por tipo de material: El valor de PA no es universal para la impresora; cambia drásticamente con el material. Tenés que crear un perfil de Pressure advance para cada tipo de filamento (PLA, PETG, ABS) e incluso para marcas diferentes, ya que la viscosidad varía.
5. Uso de Input shaping: Asegurate de tener configurado el Input shaping antes o en conjunto con el PA. Ambos trabajan para estabilizar la impresión a alta velocidad: uno maneja las vibraciones mecánicas y el otro la dinámica del fluido.

Configuración recomendada

Errores comunes al intentar solucionarlo

• No desactivar el Coasting: Si usás Cura y tenés activado el "Coasting", los resultados del Pressure advance se van a anular o dar errores extraños. El PA reemplaza totalmente al Coasting; desactivalo.
• Ignorar la temperatura: La viscosidad del plástico cambia con la temperatura. Si calibrás PA a 200 °C y después imprimís a 220 °C, el valor ya no es óptimo. Calibrá siempre a la temperatura real de uso del filamento.
• Calibrar con filamento húmedo: Las burbujas de vapor dentro del hotend generan una presión errática. Si el filamento "popea", es imposible obtener un valor de PA consistente.
• Exceder la velocidad máxima: Si intentás calibrar PA a velocidades que tu hotend no puede procesar, vas a confundir subextrusión por falta de temperatura con falta de Pressure advance.
• No guardar el valor en el firmware: Muchos usuarios corren el test pero se olvidan de actualizar el printer.cfg en Klipper o el G-code de inicio en el slicer con el comando M900 K para Marlin o SET_PRESSURE_ADVANCE para Klipper.
