Calibración de retracción para evitar stringing y clogs

La retracción es el proceso de tirar el filament hacia atrás mediante el extruder durante los movimientos de viaje para liberar presión en el hotend. Si la configurás bien, eliminás el stringing y el oozing por completo; si te pasás de largo, terminás con el hotend tapado o bajo flujo por burbujas de aire.

Qué es

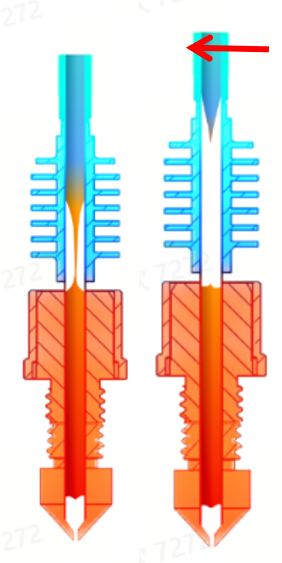

La retracción consiste en una inversión controlada del motor del extruder justo antes de que el cabezal realice un movimiento de desplazamiento sin imprimir. Al retroceder una pequeña cantidad de filament, se crea una presión negativa dentro de la zona de fusión del hotend, lo que detiene el flujo de material fundido por el nozzle. Sin este proceso, la gravedad y la expansión térmica harían que el plástico gotee, dejando hilos finos entre las paredes del modelo.

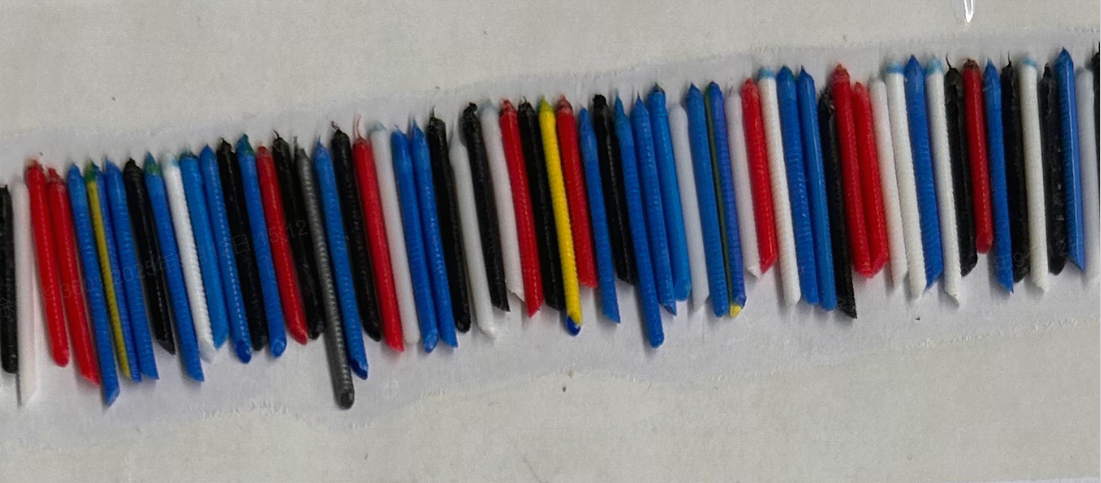

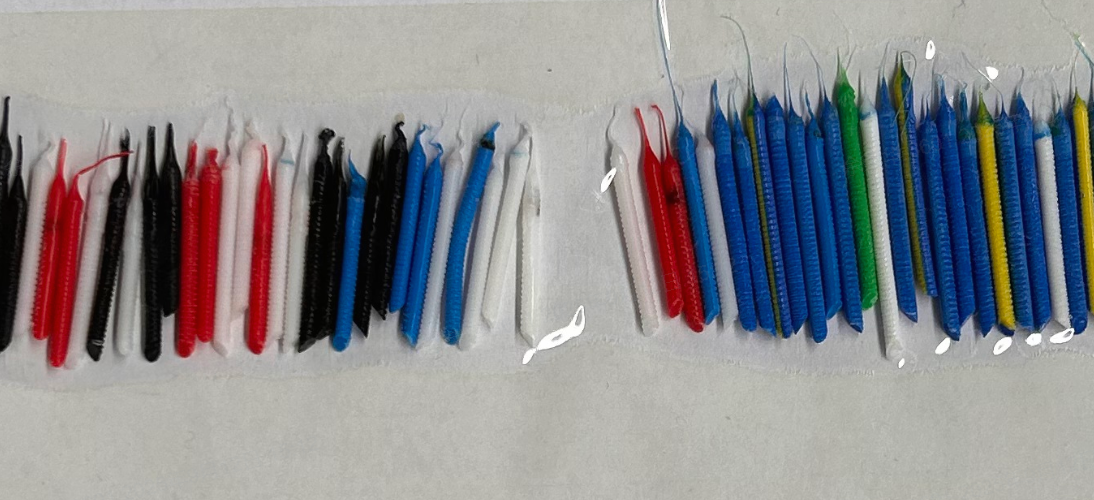

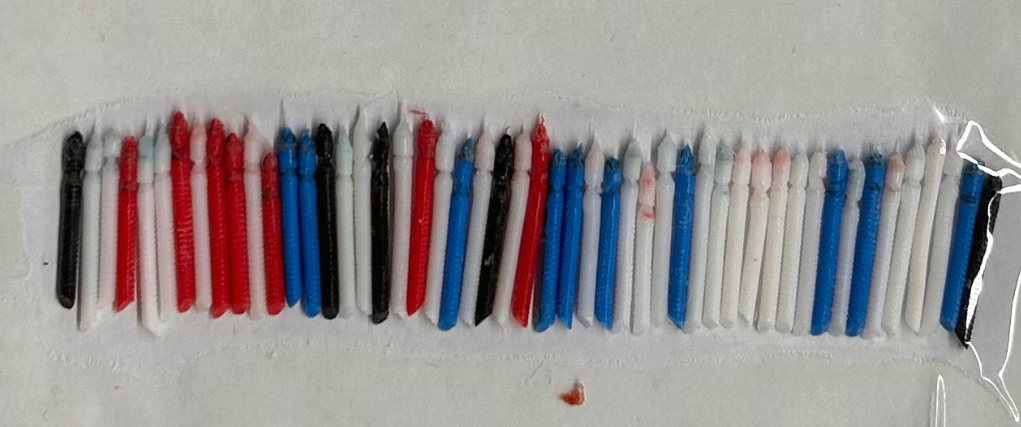

En sistemas modernos como el AMS de Bambu Lab o el CFS de Creality, la retracción también cumple un rol crítico durante los cambios de color. No solo se trata de evitar hilos, sino de asegurar que la punta del filament tenga una forma geométrica precisa para que pueda salir y entrar por los PTFE tubes sin trabarse ni dejar residuos en el sensor de filament.

Causas de una mala retracción

• Distancia insuficiente: La presión en el hotend no se libera lo suficiente y el material sigue saliendo durante el viaje.
• Distancia excesiva: Al tirar el filament demasiado atrás, el material fundido entra en la zona fría del heatbreak, se solidifica y genera un clog. También puede introducir aire que causa pockmarks al retomar la impresión.
• Velocidad inadecuada: Si es muy lenta, el material gotea antes de que el motor termine el movimiento. Si es muy rápida, el extruder puede perder pasos o morder el filament.
• Temperatura muy alta: El material se vuelve demasiado fluido, lo que dificulta que la presión negativa de la retracción lo mantenga dentro del nozzle.

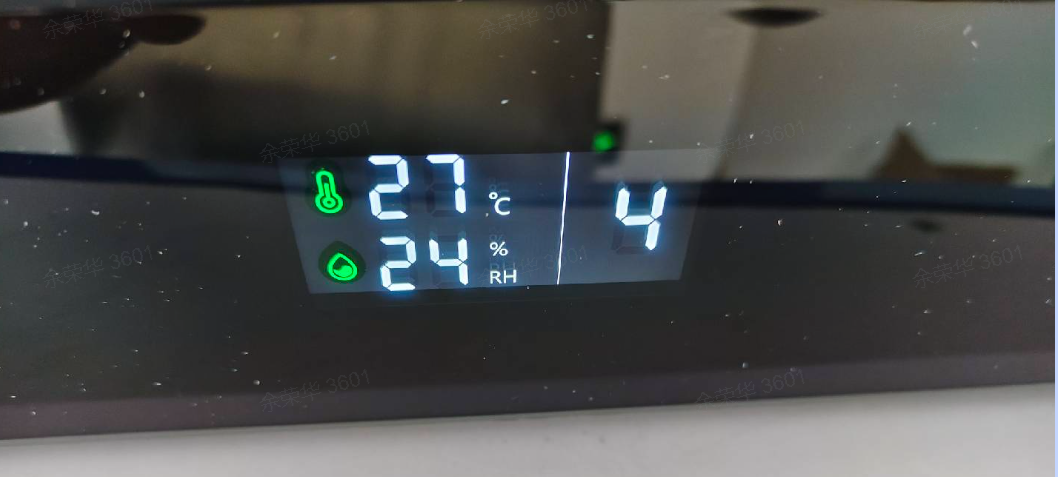

• Humedad en el material: El agua atrapada en el filament se convierte en vapor, aumentando la presión interna de forma caótica, lo que anula cualquier ajuste de retracción por mejor que sea.

Diagnóstico paso a paso

1. Secado de material: Antes de tocar el slicer, asegurate de que el filament esté seco, especialmente si usás PETG o TPU. Muchos problemas de "stringing persistente" son simplemente humedad.
2. Limpieza de nozzle: Verificá que el nozzle no tenga restos quemados en el exterior que arrastren material fundido durante los viajes.
3. Impresión de Retraction Tower: Usá las herramientas de calibración de OrcaSlicer o Bambu Studio. Generá una torre que varíe la distancia de retracción cada pocos milímetros (por ejemplo, de 0 mm a 2 mm en pasos de 0.2 mm para direct drive).
4. Evaluación visual: Buscá el segmento más bajo de la torre donde los hilos desaparecen por completo. Ese es tu valor óptimo de distancia.
5. Test de velocidad: Una vez fijada la distancia, imprimí una segunda torre variando la velocidad (de 25 mm/s a 50 mm/s) para encontrar el punto donde el ruido del extruder es suave y no hay hilos.

Soluciones

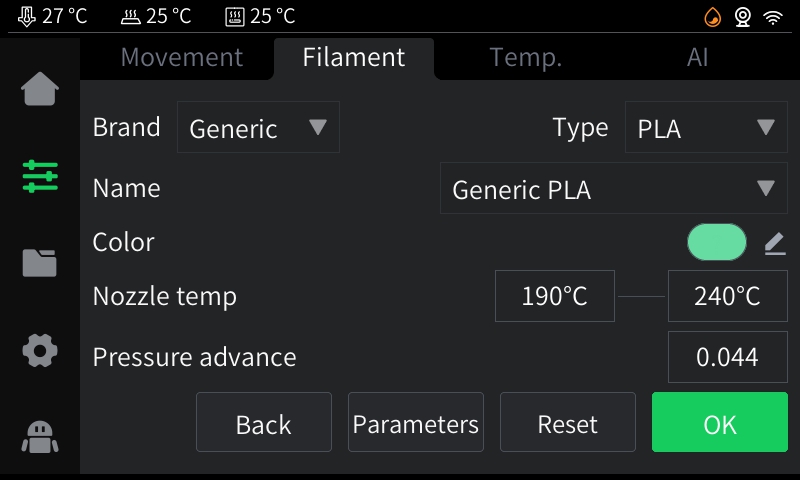

1. Ajustar Pressure Advance primero — Antes de subir la retracción, tenés que calibrar el pressure advance. Este parámetro compensa la presión elástica del filament. Si está bien configurado, vas a notar que necesitás mucha menos distancia de retracción, lo que protege tu hotend de atascos.
2. Optimizar la distancia según el tipo de extruder — En sistemas direct drive (como la serie K1, K2, X1C o P1S), la distancia suele ser corta, entre 0.4 mm y 1.2 mm. En sistemas bowden antiguos (Ender 3 original), puede subir hasta 5 mm o 6 mm debido a la holgura en los PTFE tubes.
3. Sincronizar temperatura y retracción — Si tenés stringing y ya estás en el límite superior de distancia para tu extruder, bajá la temperatura del hotend de a 5 °C. A veces, imprimir 5 °C más frío soluciona lo que la mecánica no puede.
4. Verificar el estado de los PTFE tubes — Si los acoples tienen juego, el tubo se mueve durante la retracción, "comiéndose" parte del movimiento del motor y dejando el nozzle con presión residual.

Configuración recomendada

Errores comunes al intentar solucionarlo

• Subir la distancia por encima de los 2 mm en Direct Drive: Esto casi garantiza un clog por heat creep en impresiones largas, ya que llevás plástico caliente a la parte superior del extruder.
• Ignorar el Travel Speed: A veces el problema no es la retracción, sino que el cabezal se mueve muy lento entre puntos. Aumentar la velocidad de viaje suele ser más efectivo que aumentar la retracción.
• Usar "Coasting": Klipper y los firmwares modernos no necesitan coasting. Esta función está obsoleta si usás pressure advance y puede causar huecos en las paredes al final de cada línea.
• No configurar el Wipe: El "Wipe while retracting" es un ajuste excelente que mueve el nozzle hacia el interior de la pieza mientras retrae, escondiendo cualquier posible resto de material dentro del infill o las paredes internas.
