Este artículo te explica cómo cambiar el conjunto de entrada/salida de aire del AMS 2 Pro. Aplica para las impresoras compatibles con este equipo.
Conjunto de entrada/salida de aire del AMS 2 Pro

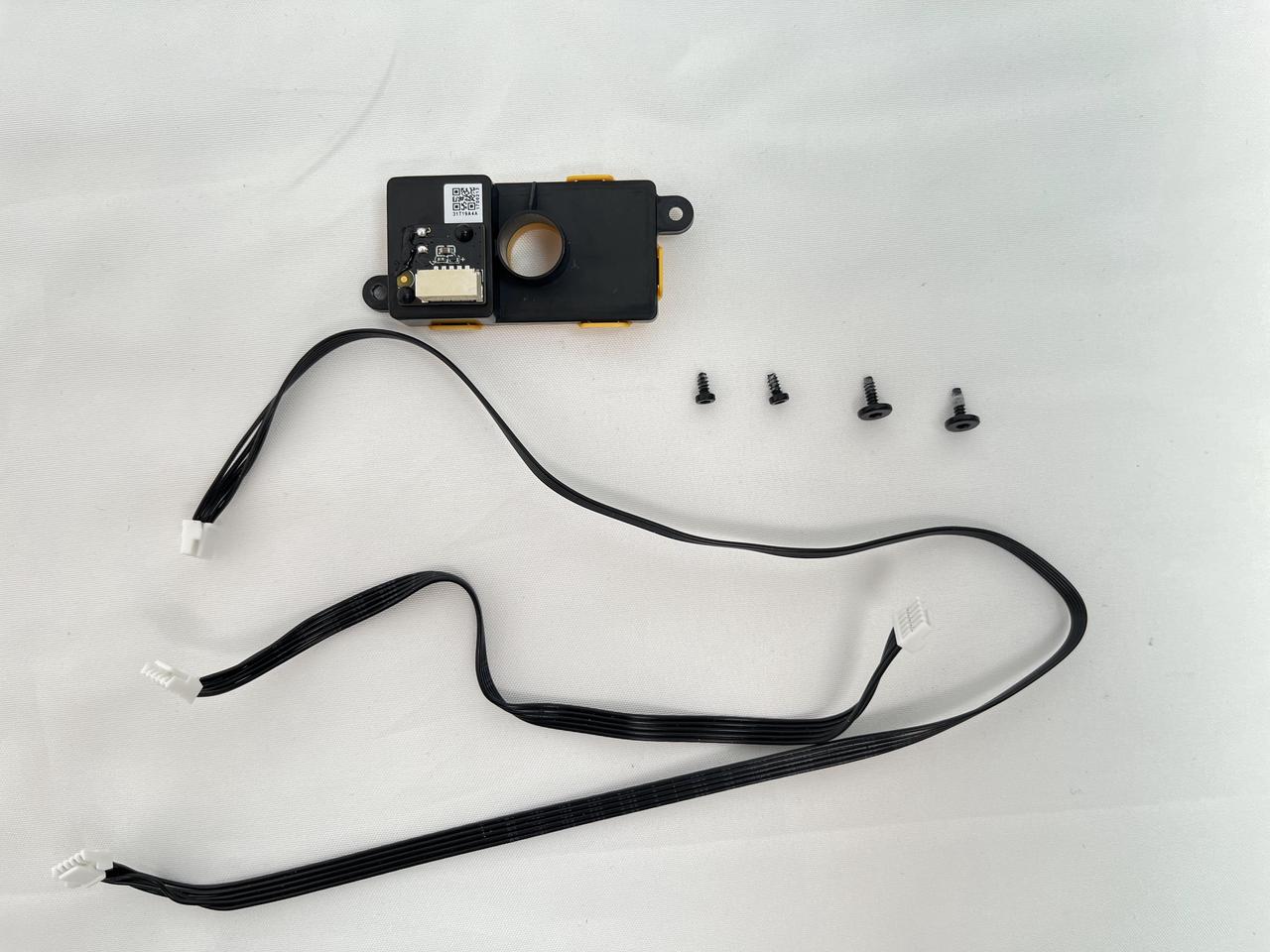

Este conjunto es por donde entra y sale el aire para la función de secado del AMS, ayudando a que circule el aire frío y caliente. Las rejillas de la entrada (abajo) y de la salida (pared lateral) son exactamente iguales, la única diferencia es el largo del cable. Los repuestos que recibís traen una salida, dos cables y cuatro tornillos; si solo instalás la salida, podés guardarte el cable para usarlo más adelante.
¿Cuándo hay que cambiarlo?
Cuando la entrada o salida de aire andan mal y te salta un error de HMS pidiendo que cambies el módulo. También si el equipo de soporte técnico lo revisa y te indica que hace falta cambiarlo.
Herramientas y materiales necesarios
- Conjunto de entrada/salida de aire del AMS 2 Pro nuevo
- Llave Allen H2.0
- Llave Allen H1.5
Tiempo estimado: 20 minutos.
Advertencia de seguridad
¡IMPORTANTE! Es clave apagar la impresora antes de meter mano, sobre todo en la electrónica y los cables del cabezal. Si hacés algo con la máquina prendida, podés armar un cortocircuito, quemar la electrónica y lastimarte.
Durante el mantenimiento, quizás tengas que desarmar partes, incluyendo el hotend. Esto deja los cables pelados y la electrónica expuesta; si se tocan entre sí, con otro metal o con otra placa mientras la máquina está prendida, vas a hacer un corto y dañar la impresora.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de arrancar. Si tenés dudas, abrí un ticket de soporte y te damos una mano. Antes de empezar, asegurate de que el AMS esté desconectado de la impresora.
Sacar la entrada de aire del AMS
Paso 1 - Sacar el tubo PTFE de atrás del AMS

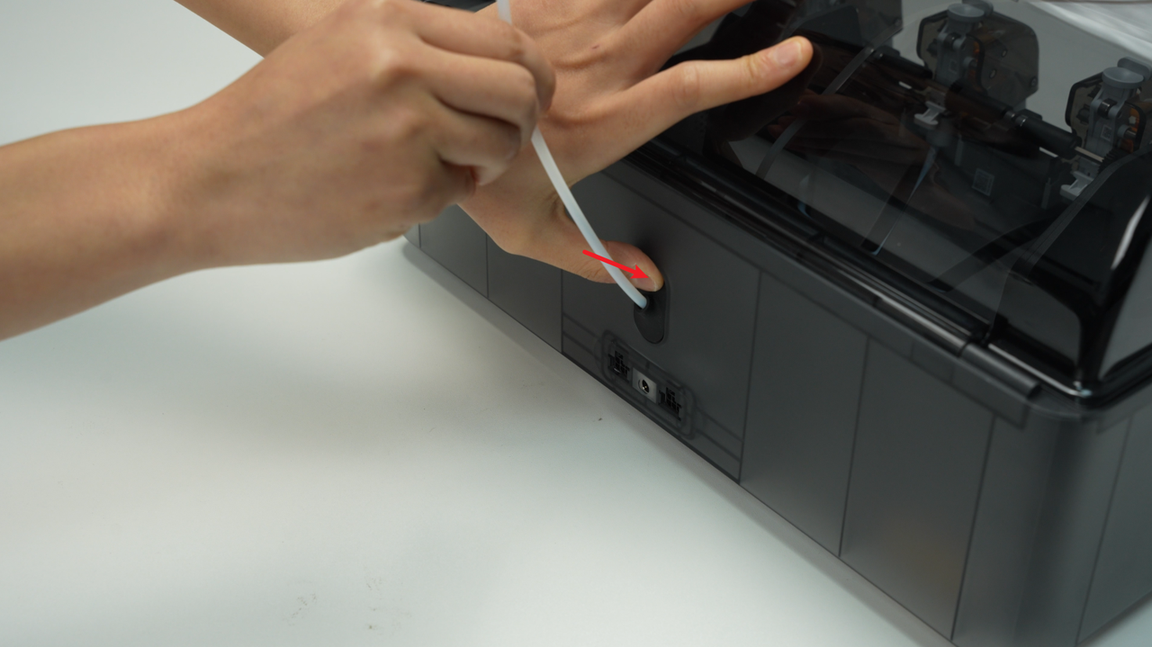

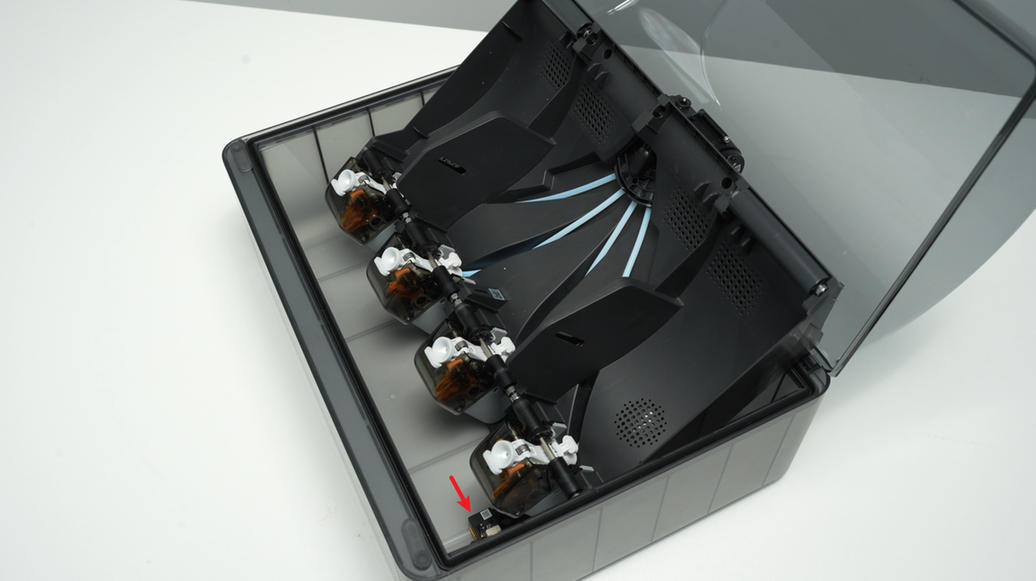

Apretá el botón de liberación del tubo PTFE en la parte de atrás del AMS para destrabarlo, y después tirá del tubo para sacarlo.
Paso 2 - Sacar el botón de liberación del tubo PTFE

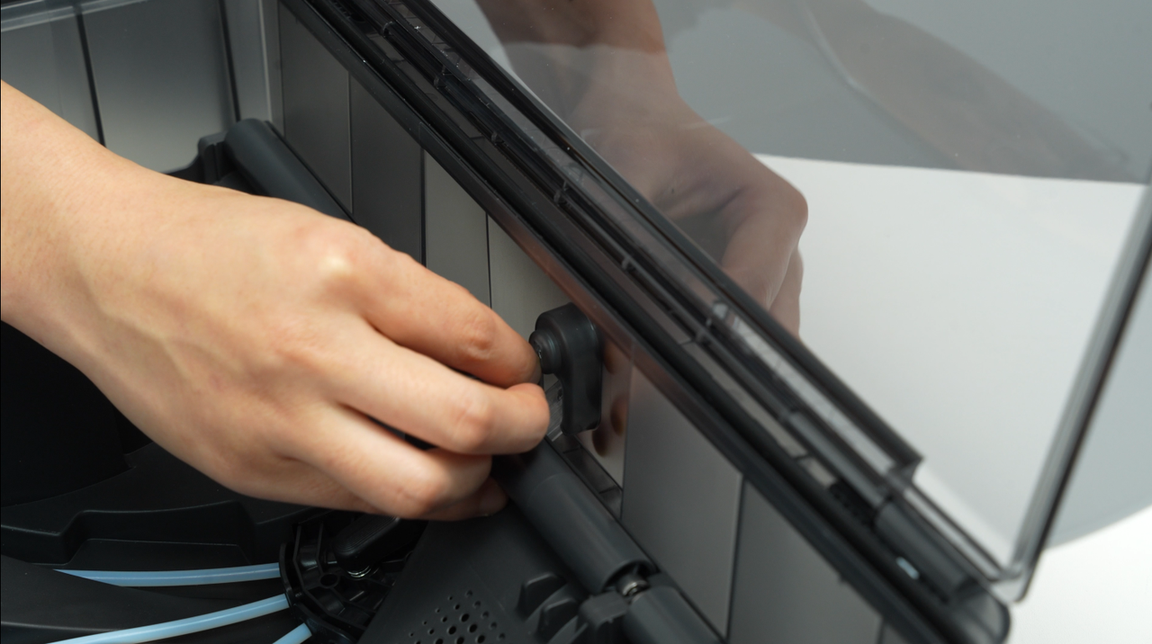

Apretá el clip desde el lado de adentro de la tapa de abajo para que el botón de liberación salte solo, y sacalo por atrás. Cuando aprietes la traba, usá la otra mano para agarrar el tubo PTFE de atrás, así el resorte no sale volando y se te pierde.
Paso 3 - Sacar el marco principal del AMS

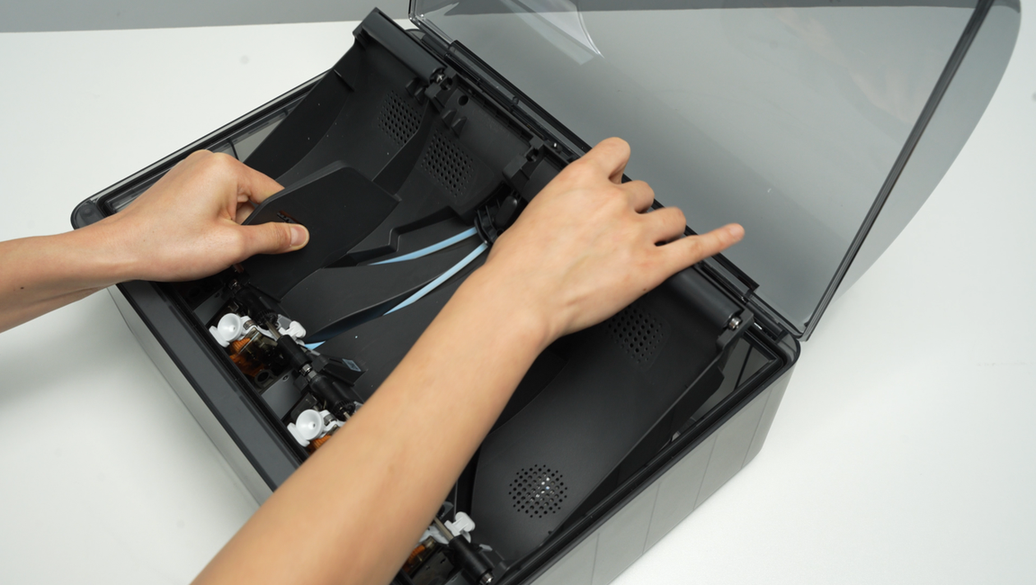

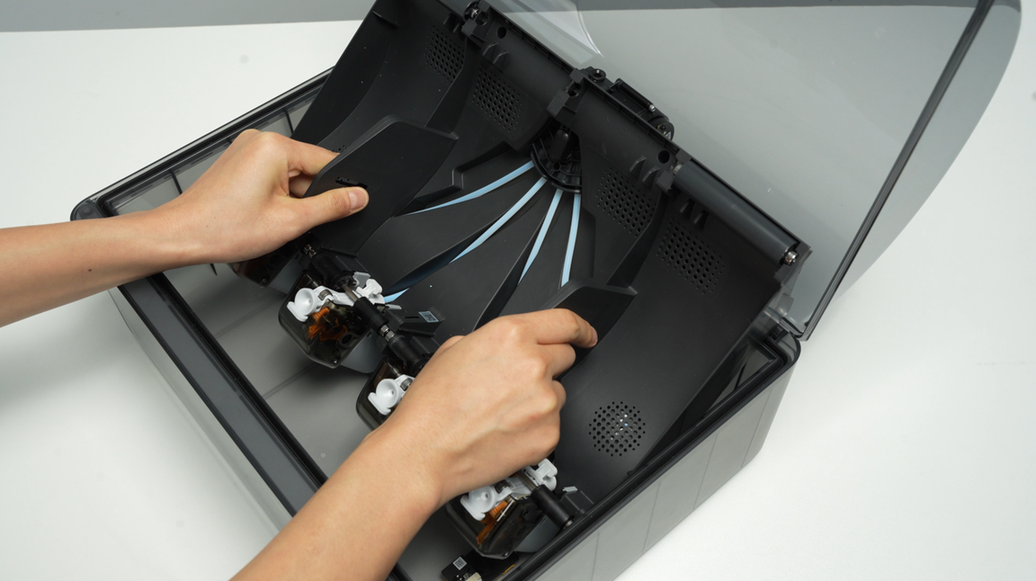

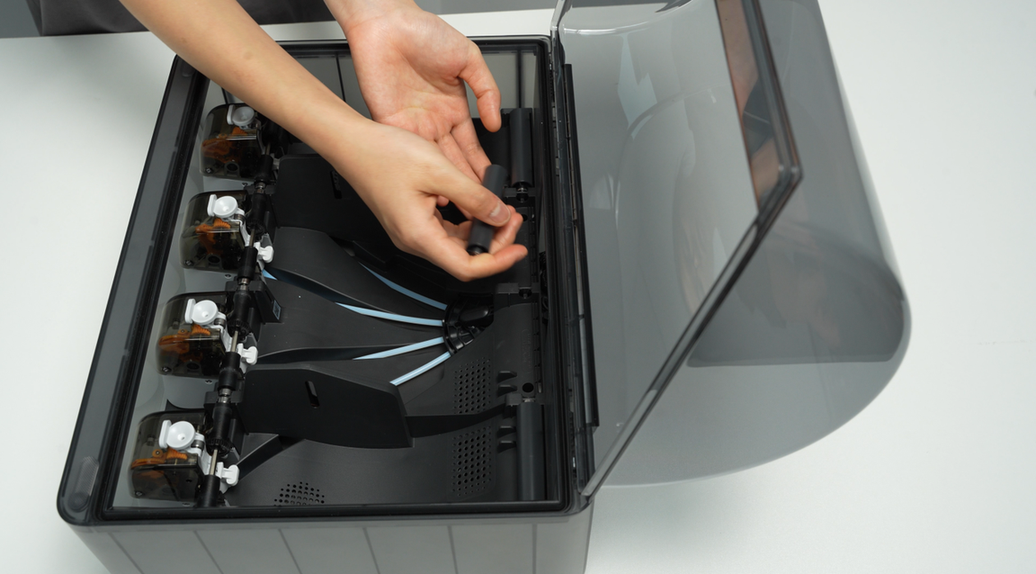

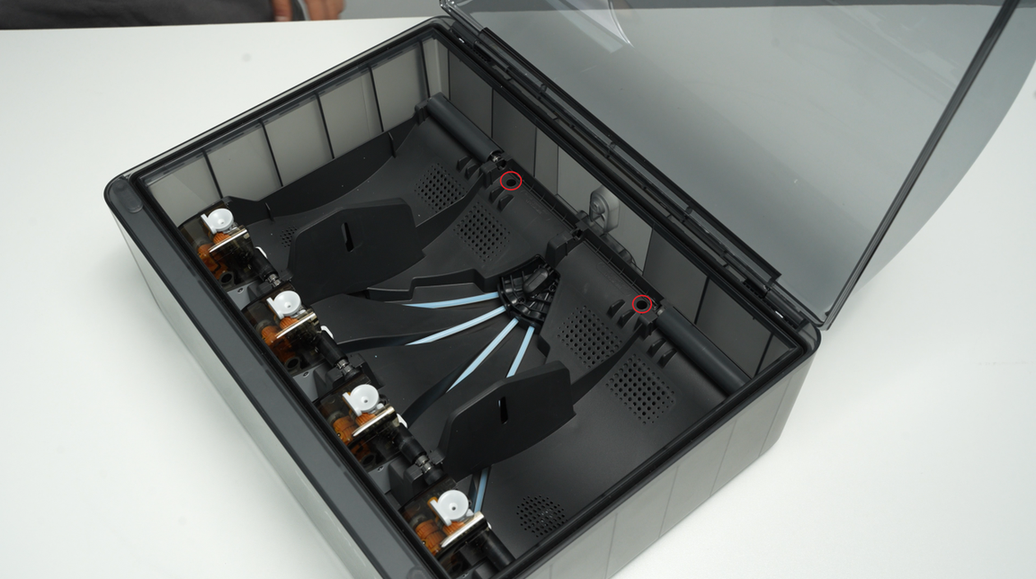

Sacá el conjunto del soporte de los rodillos de las dos ranuras del medio para que queden a la vista los dos agujeros de los tornillos. Cuando saques eso, tené cuidado con los rodamientos de las puntas para no perderlos.

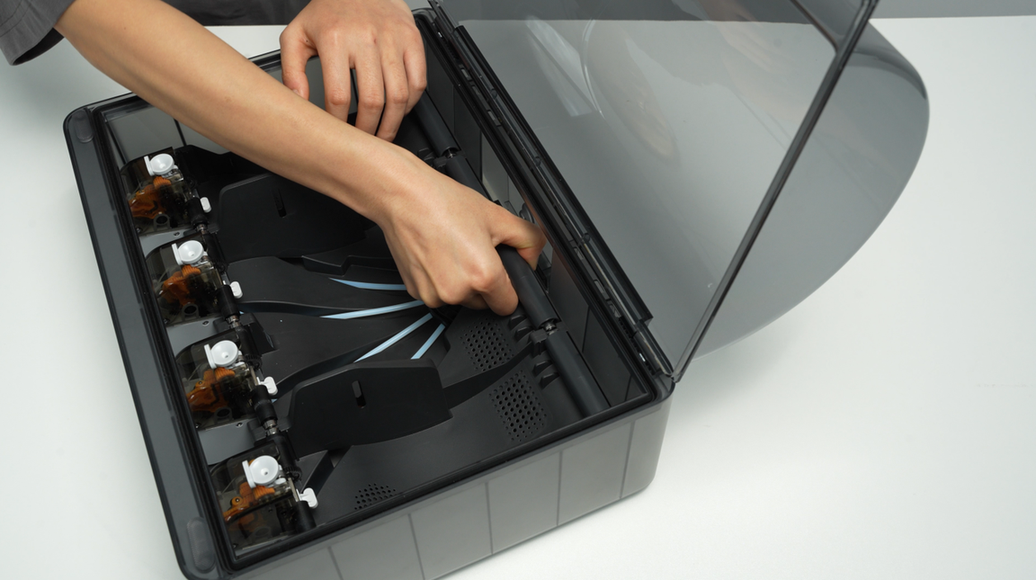

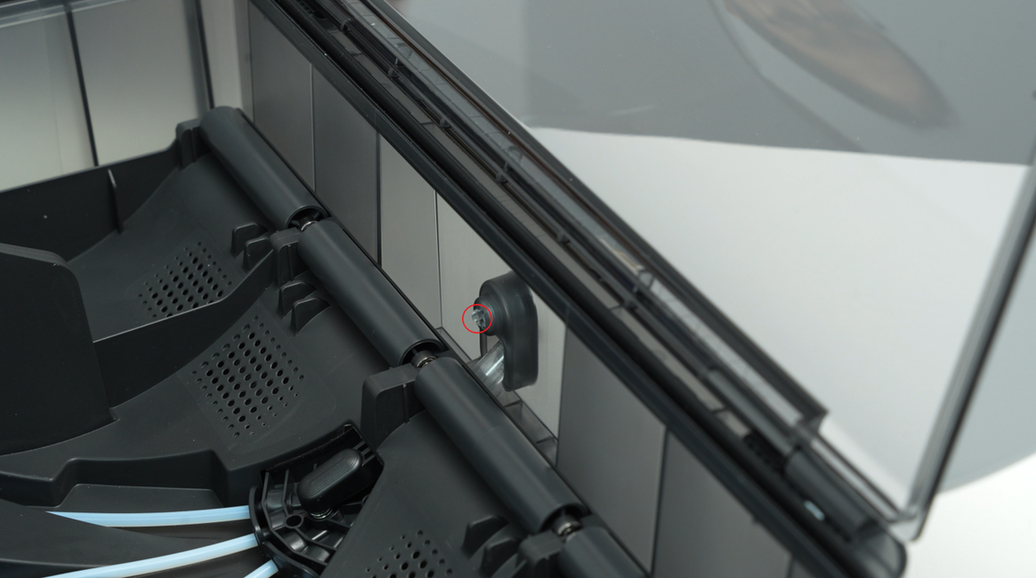

Sacá los dos tornillos A que agarran el marco principal. Levantá toda la parte de atrás del marco y apoyalo parado sobre la base del AMS. Ojo que hay cables conectados, así que no pegues tirones. Te conviene levantar primero la parte de adelante y después empujar para hacerle lugar a la parte de atrás. Al apoyarlo parado, fijate de no aplastar los componentes electrónicos de la salida de aire.

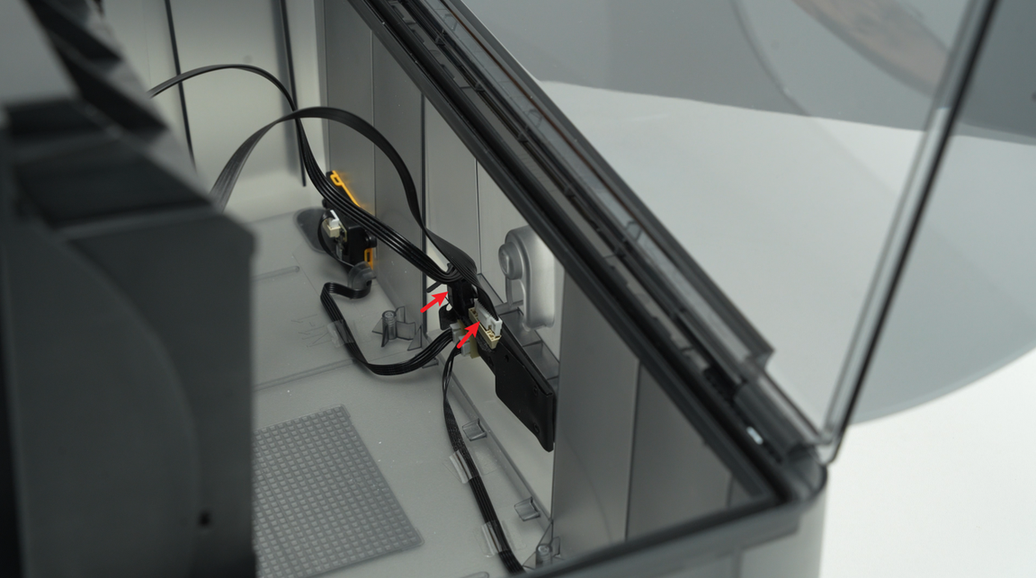

Destrabá los conectores, desenchufá el cable de señal y el de corriente de la placa del AMS, y sacá todo el marco principal para afuera.
Paso 4 - Sacar la entrada de aire del AMS

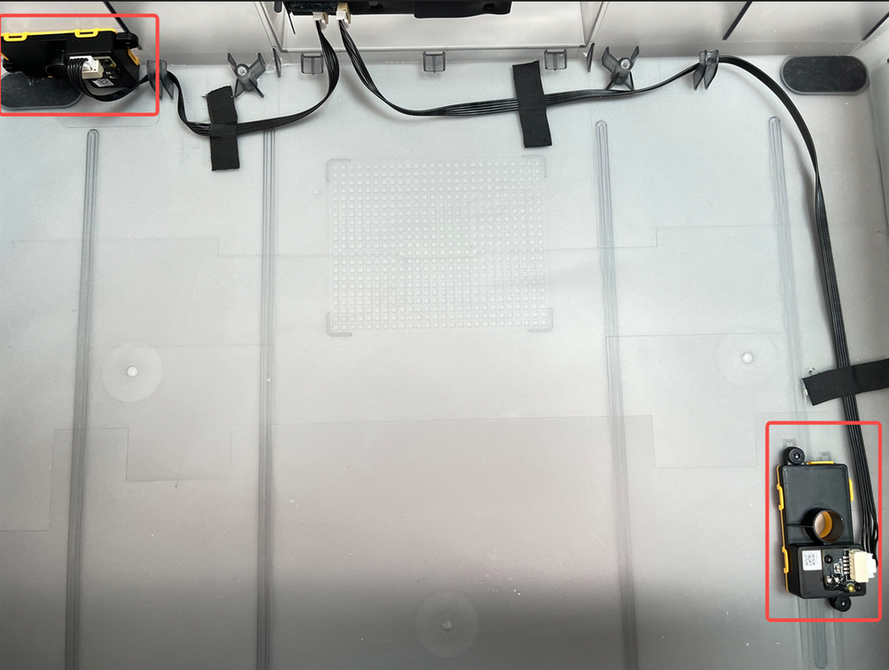

La entrada de aire está en la base, y la salida está en la pared lateral. Fijate cuál querés sacar, retirá los 2 tornillos B o el tornillo C de esa rejilla, desenchufá el conector y sacá la pieza.
Como los cables casi nunca fallan, al cambiar el ventilador podés probar cambiando solo la pieza y dejando el cable viejo. Si después de armar todo el problema sigue, ahí sí cambiá el cable también.
Instalar la entrada de aire del AMS
Paso 1 - Instalar la entrada de aire del AMS
Después de alinear los agujeros, empujá en esa dirección para calzar la rejilla en su lugar y apretá...
