Este artículo te da las instrucciones y precauciones necesarias para desarmar y armar el AMS 2 Pro. También podés usar esta guía para ver cómo sacar y poner los repuestos que se cambian durante este proceso.
Índice
- Lista de partes
- Aviso de seguridad
- Lista de ensamblajes
- Herramientas y materiales necesarios
- Lista de tornillos
- Guía en video
- Guía de desarmado
- Guía de armado
- Calibración
- Notas finales
Lista de partes
Estos son los repuestos individuales que vamos a ver en esta guía:
- Tapa superior del AMS 2 Pro
- Unidad de la cubierta inferior del AMS 2 Pro
- Ensamblaje del eje de soporte conducido del AMS 2 Pro
- Ensamblaje del eje de soporte activo del AMS 2 Pro
- Tubo de PTFE del AMS 2 Pro
- Unidad del alimentador del AMS 2 Pro
- Placa principal del AMS 2 Pro
- Placa de poder del AMS 2 Pro
- Unidad interna del hub de filamento del AMS 2 Pro (incluye motor 3520)
- Paquete de cables del AMS 2 Pro (6 en 1)
- Unidad de secado del AMS 2 Pro (ranuras 1 y 2)
- Unidad de entrada y salida de aire del AMS 2 Pro
- Botón de liberación del tubo de PTFE del AMS 2 Pro
Aviso de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento, incluyendo tocar la electrónica y los cables del cabezal. Si hacés esto con la impresora prendida podés provocar un cortocircuito, arruinar componentes y lastimarte.
Mientras arreglás o revisás la máquina, capaz te toque desarmar partes, incluido el hotend. Esto deja a la vista cables y componentes eléctricos que pueden hacer corto si se tocan entre sí, rozan algún metal o tocan otra parte electrónica estando prendida. Esto puede dañar la electrónica de la impresora y traerte más problemas.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Así evitás cortos o daños en la electrónica y trabajás seguro. Si tenés alguna duda con esta guía, te recomendamos abrir un ticket de soporte contándonos tu problema y te vamos a dar una mano lo antes posible.
Lista de ensamblajes
Estos ensamblajes necesitan un desarmado extra:
- Unidad del alimentador del AMS 2 Pro
- Unidad interna del hub de filamento del AMS 2 Pro (incluye motor 3520)
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- 60 minutos
Lista de tornillos
- A: BT3x8
- B: BT2x5
- C: BTG2x11x4
- D: BT2x8
- E: BT2x4
- F: BT2x6
Guía de desarmado
Paso 1 - Sacá el tubo de PTFE de la parte de atrás del AMS

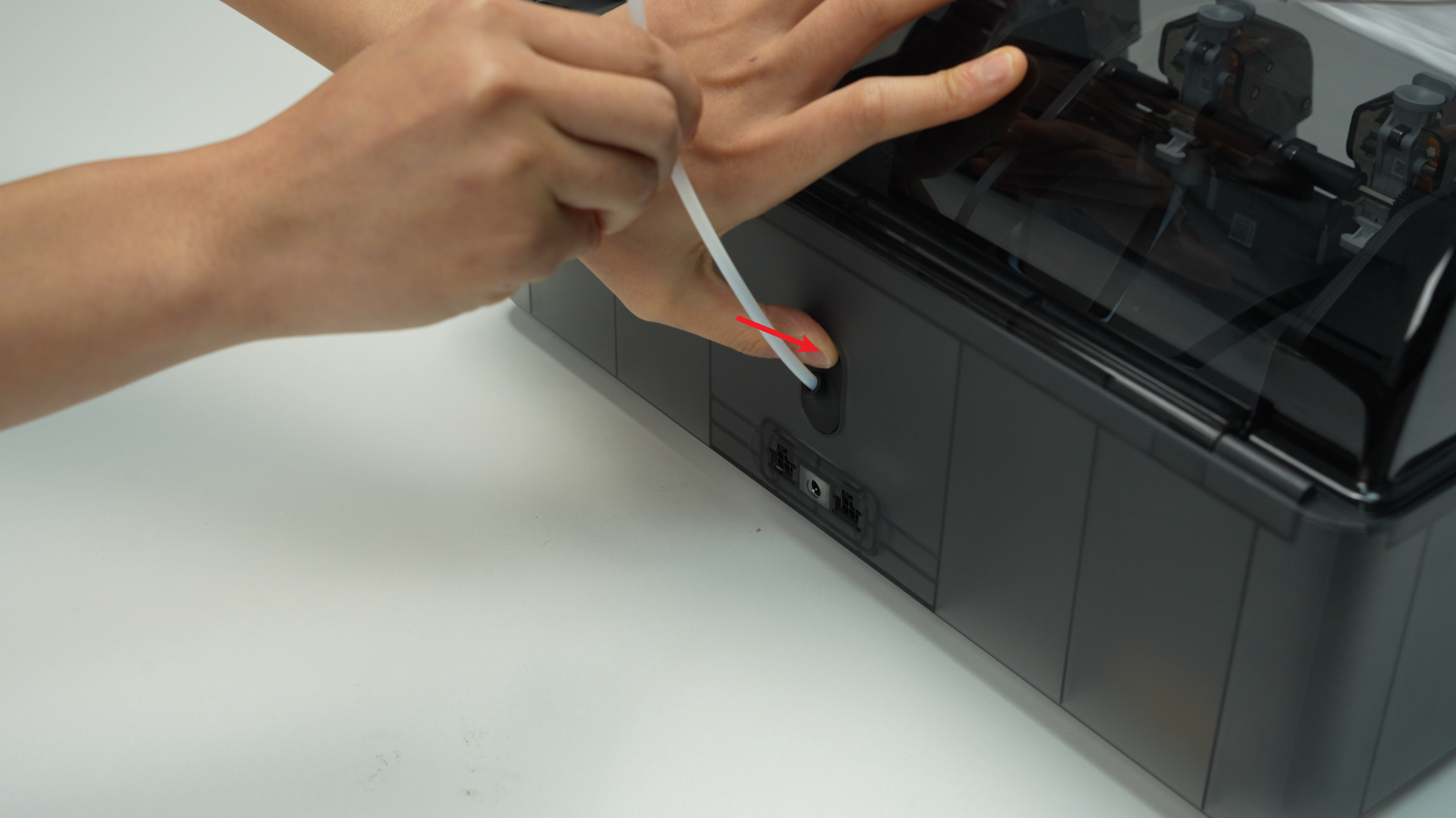

Apretá el botón de liberación en la parte trasera del AMS para destrabar el acople y tirá del tubo de PTFE para sacarlo.
Paso 2 - Sacá el botón de liberación del tubo de PTFE
Apretá el clip desde adentro de la cubierta inferior para que el botón de liberación salte solo, y después sacalo tirando desde la parte de atrás del AMS.
Cuando aprietes la traba, usá la otra mano para sostener el tubo de PTFE desde atrás y soltar el interruptor, así evitás que el resorte salga volando y lo pierdas.
Paso 3 - Retirá el marco principal del AMS

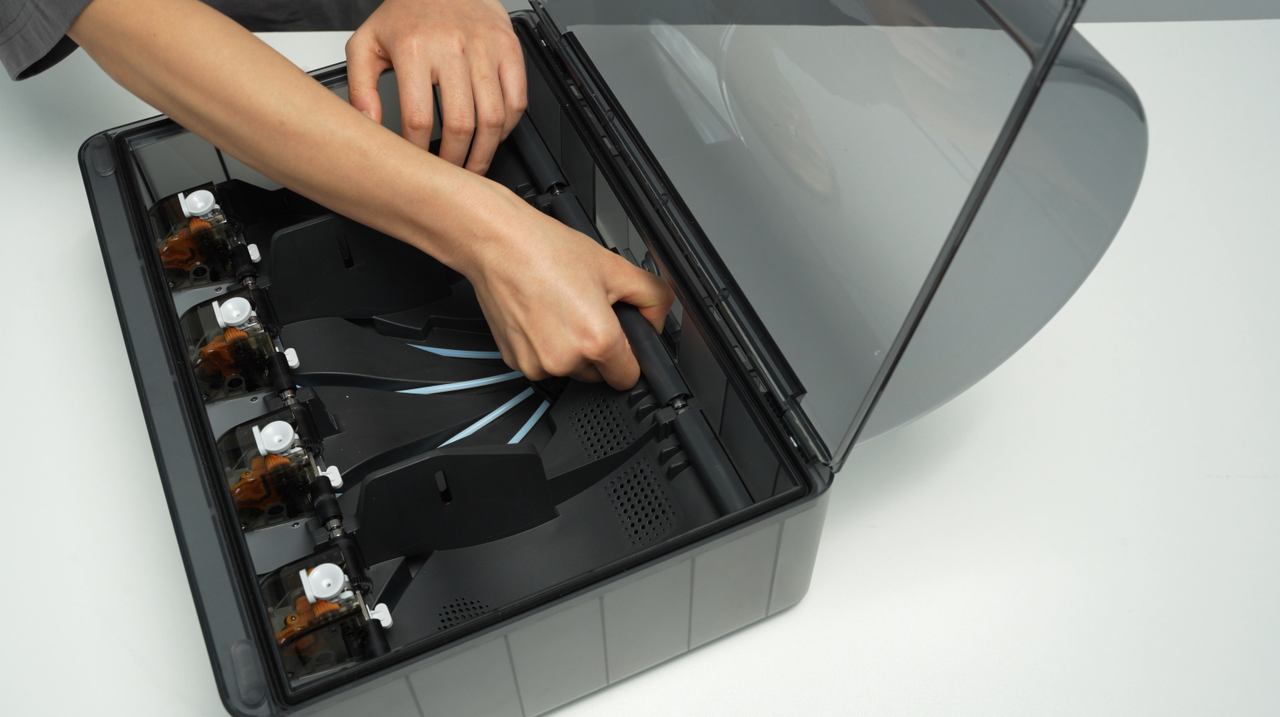

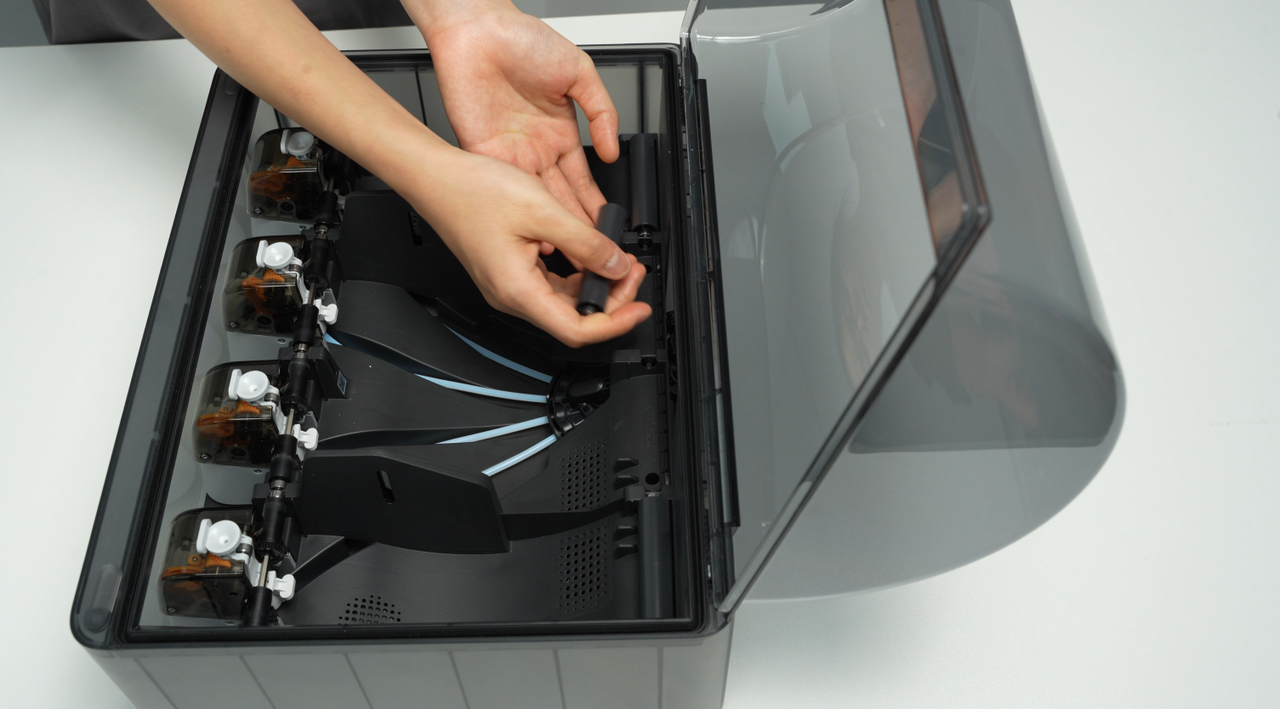

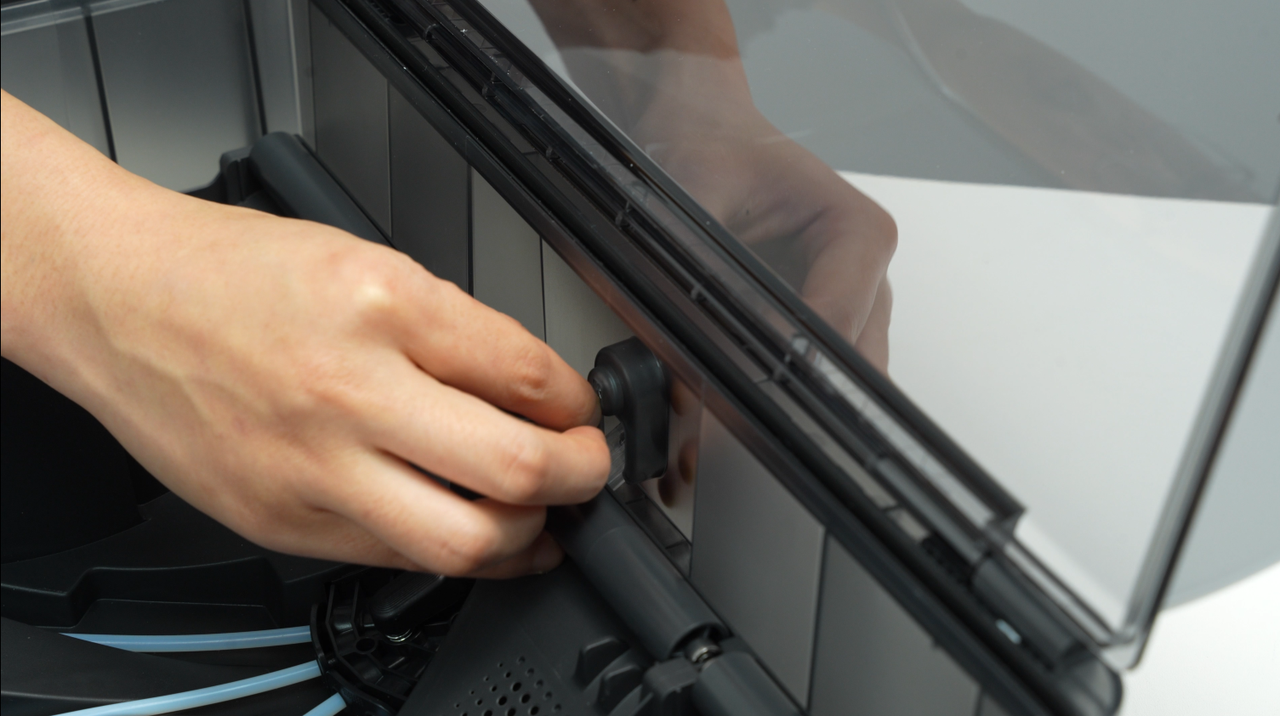

Sacá el ensamblaje de la funda de soporte conducida de las dos ranuras del medio para dejar a la vista los agujeros de los tornillos. Cuando saques la funda del rodamiento, tené cuidado con los rodamientos de las puntas para no perderlos.

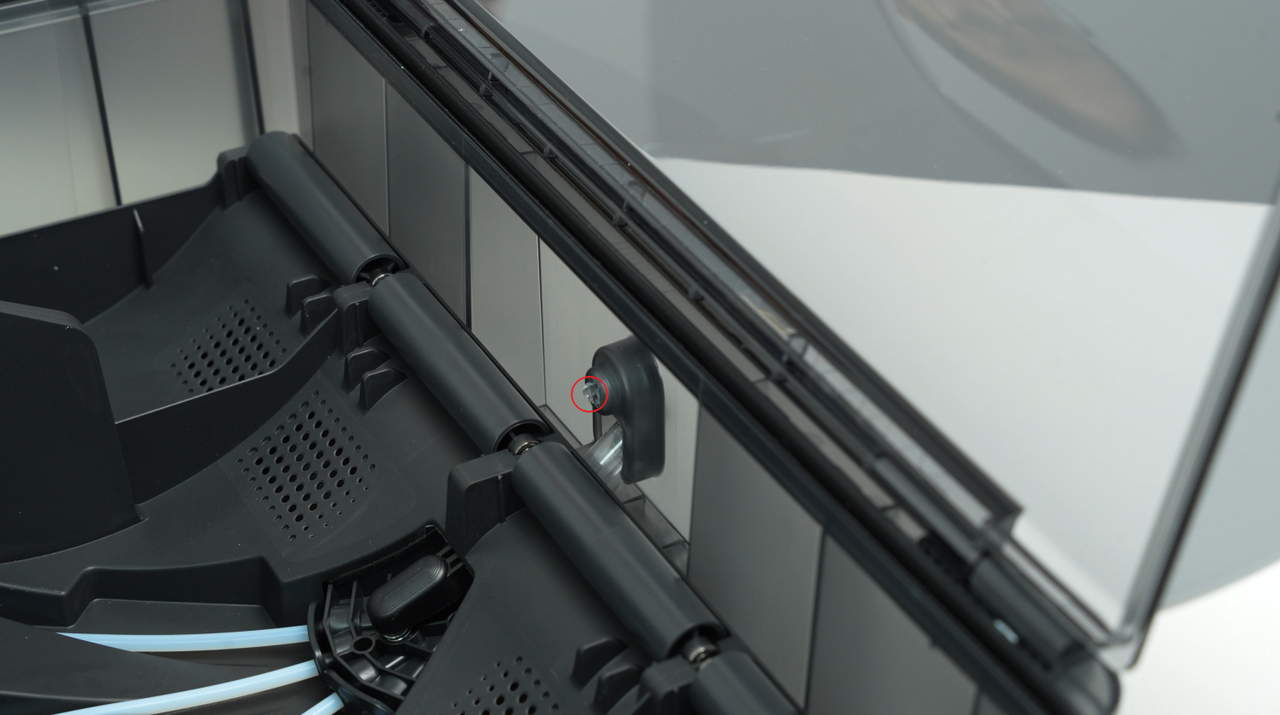

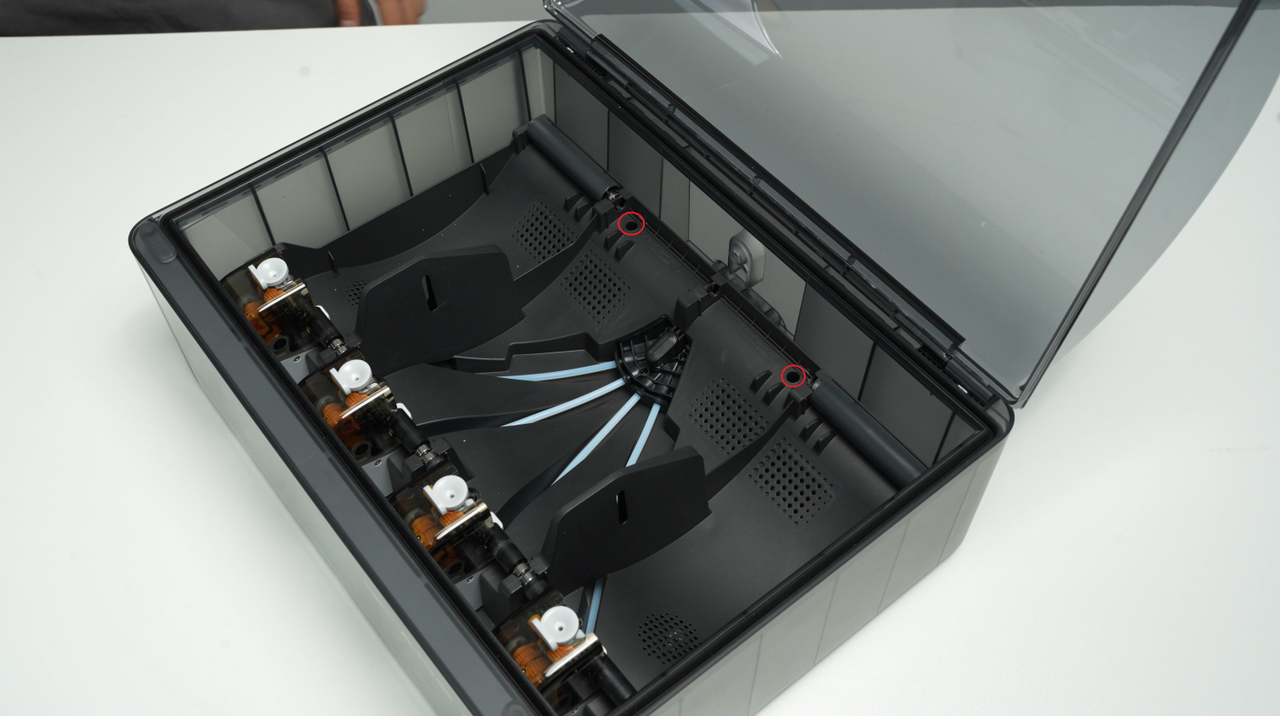

Sacá los dos tornillos A que agarran el marco principal del AMS.

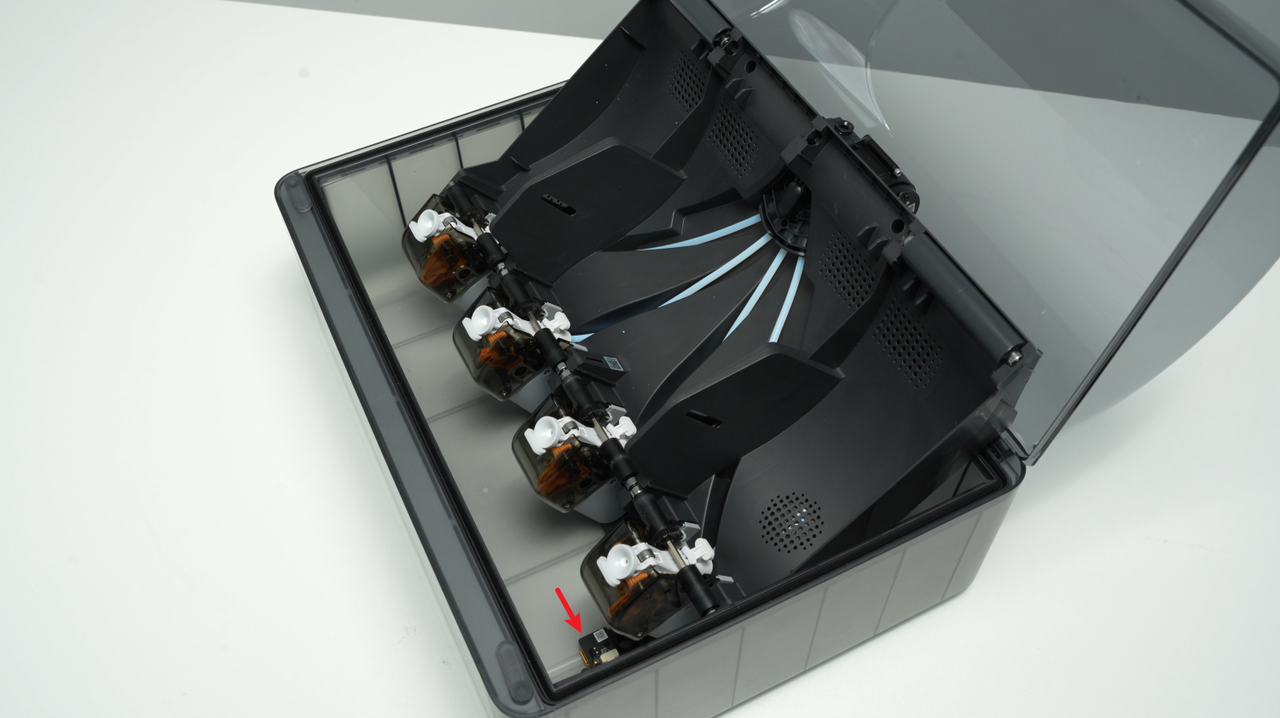

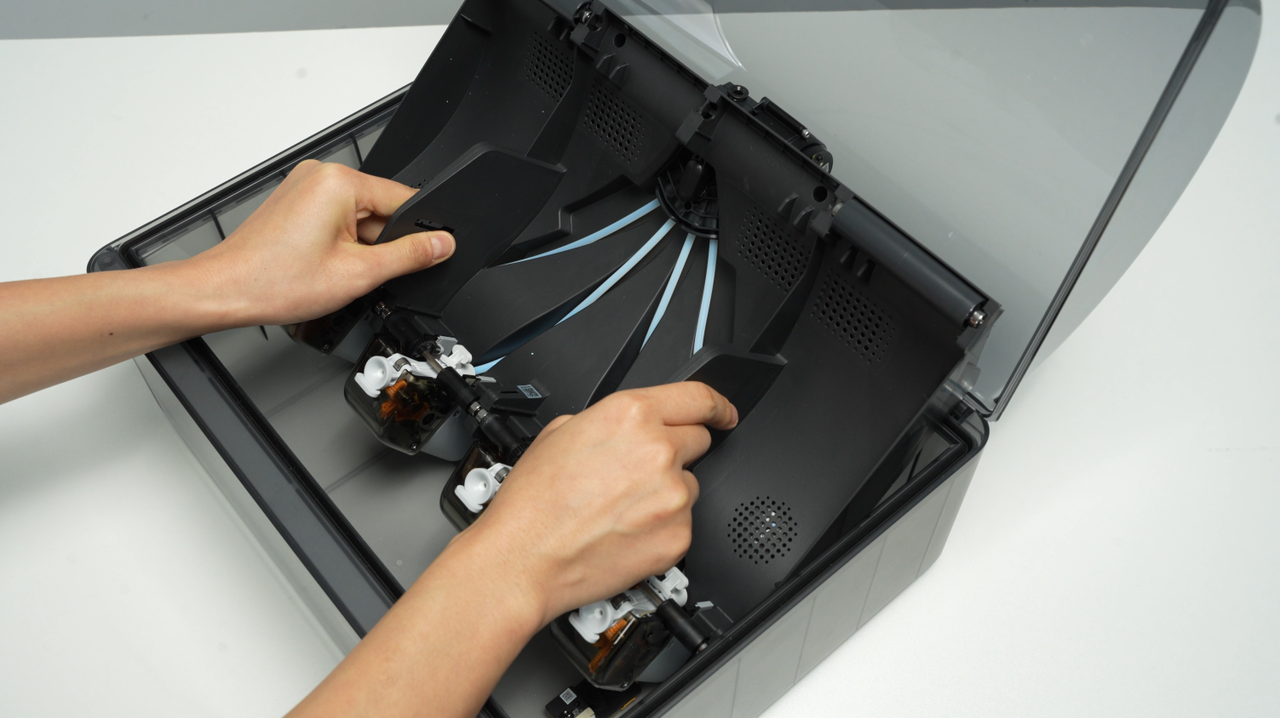

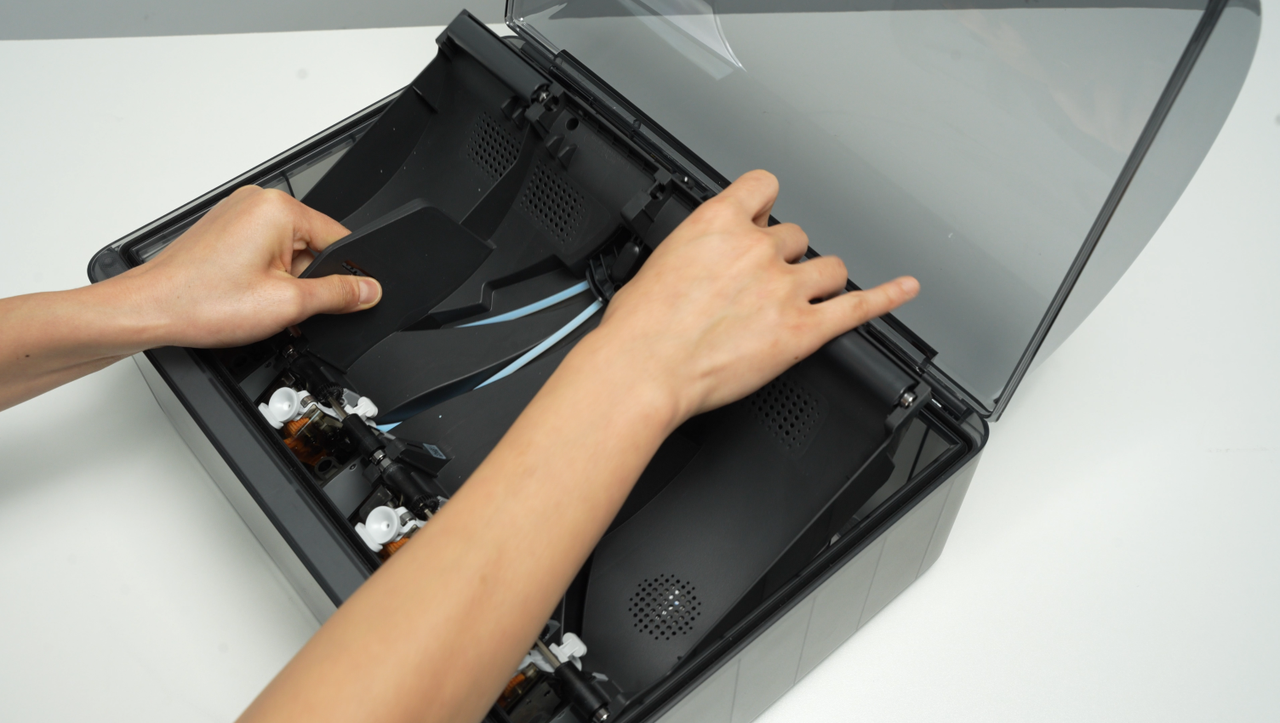

Levantá del todo la parte de atrás del marco principal y ponela vertical sobre la cubierta inferior del AMS. Fijate que hay cables conectados, así que no tires de golpe. Al levantarlo, conviene levantar primero la parte de adelante y empujarlo un poco hacia el frente para hacerle lugar a la parte de atrás.
Cuando pongas el marco principal en vertical, esquivá los componentes electrónicos de la ventilación para no aplastarlos.

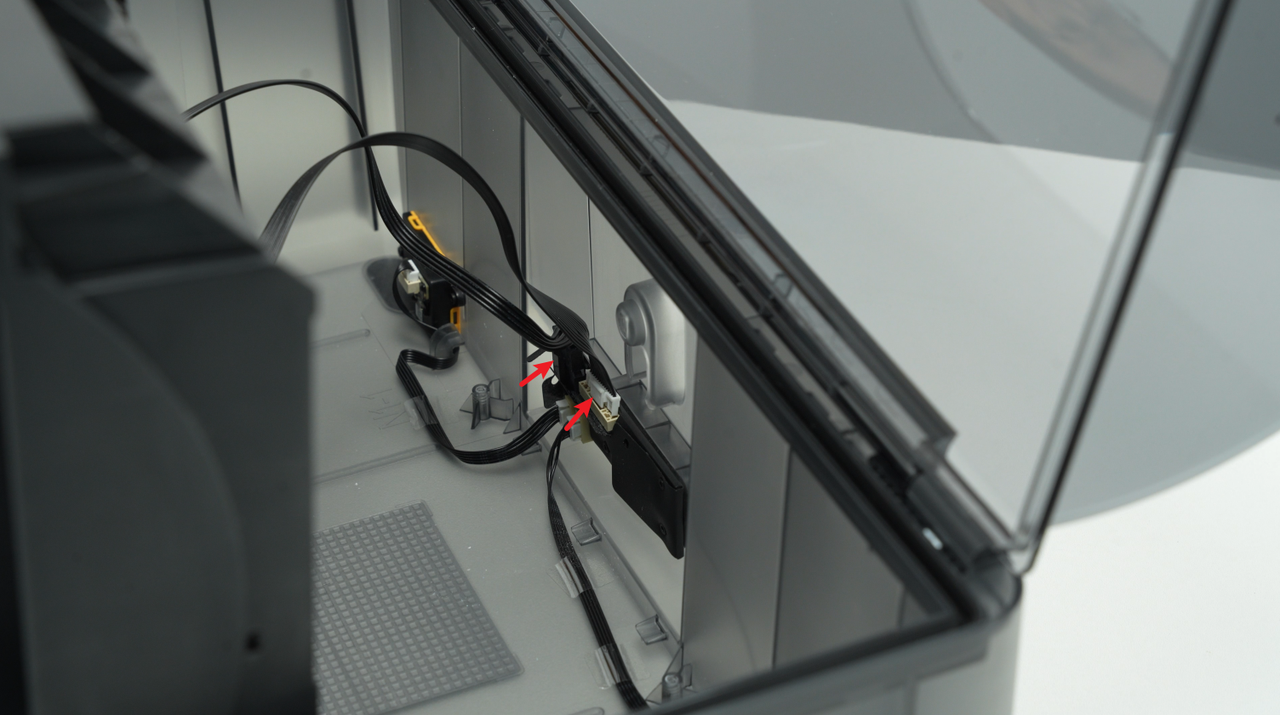

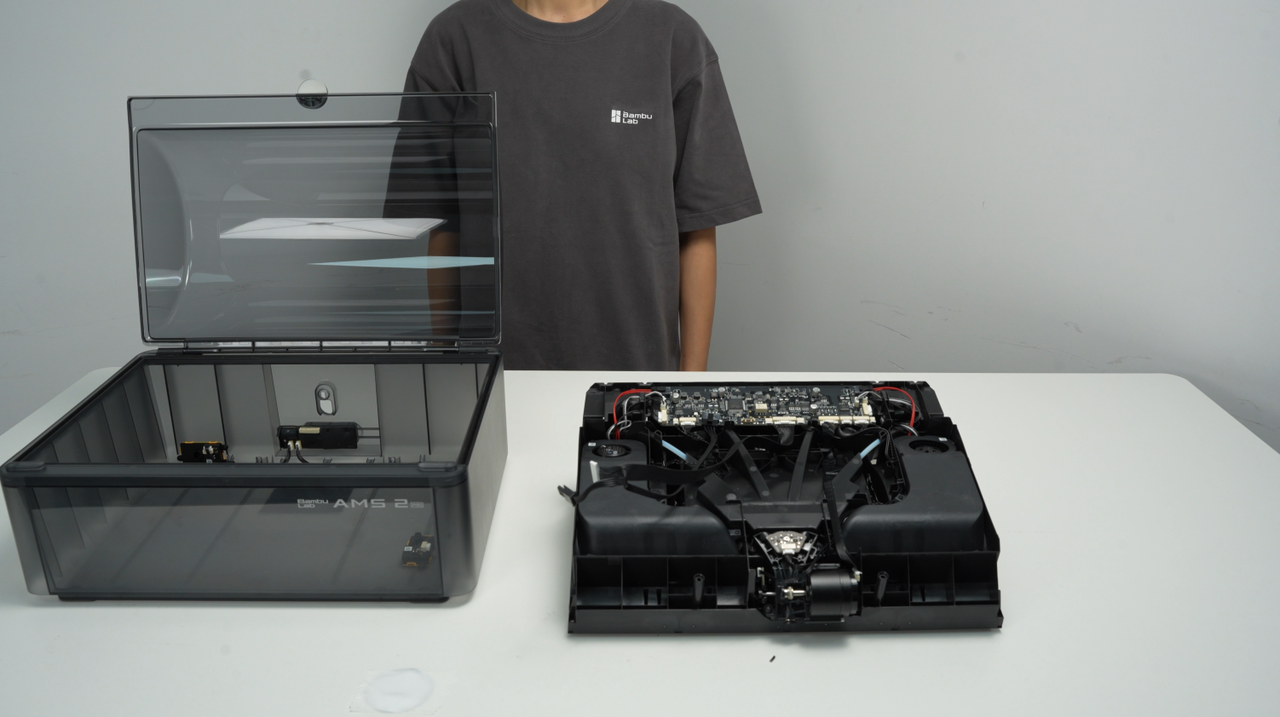

Destrabá el conector, desenchufá el cable de señal y el de corriente de la placa de poder del AMS, y levantá para sacar el ensamblaje del marco principal del AMS.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
