Este artículo te explica cómo cambiar la Power Board del AMS 2 Pro. Seguí estos pasos paso a paso para hacer el reemplazo de forma segura y evitar daños en la electrónica.
Modelos de impresoras compatibles
AMS 2 Pro (en adelante, AMS).
Power Board del AMS 2 Pro
La Power Board del AMS es una placa de circuitos instalada en la parte trasera del AMS. Se encarga de recibir la corriente continua de la impresora y mandarle esa energía a la mainboard del AMS. También maneja algunas funciones de conmutación de comunicación.
¿Cuándo cambiarla?
- La salida de energía de la placa conectora del AMS está bien y la conexión del cable bus de Bambu (4 o 6 pines) es normal, pero el AMS no arranca.
- Ves que la Power Board del AMS está visiblemente quemada.
- Algún conector o componente de la Power Board del AMS está roto.
Herramientas y materiales necesarios
- Power Board nueva para el AMS 2 Pro
- Llave Allen H2.0
- Llave Allen H1.5
- 15 minutos
Advertencia de seguridad
¡IMPORTANTE!
Es clave apagar la impresora antes de hacer cualquier mantenimiento, sobre todo al tocar la electrónica o los cables del tool head. Si trabajás con la máquina prendida podés hacer un cortocircuito, dañando la electrónica y corriendo riesgos de seguridad.
Durante el mantenimiento, capaz tengas que desarmar partes, incluyendo el hotend. Esto expone cables y componentes que podrían hacer corto si se tocan entre sí o con algún metal mientras la máquina sigue prendida. Esto puede romper la electrónica de la impresora y traerte más problemas.
Por eso, apagá y desenchufá siempre la impresora antes de arrancar. Si tenés alguna duda con esta guía, abrí un ticket de soporte técnico y te damos una mano rápido.
Antes de empezar, asegurate de que el AMS esté desconectado de la impresora.
Sacar la Power Board
Paso 1 - Sacar el tubo PTFE de atrás del AMS

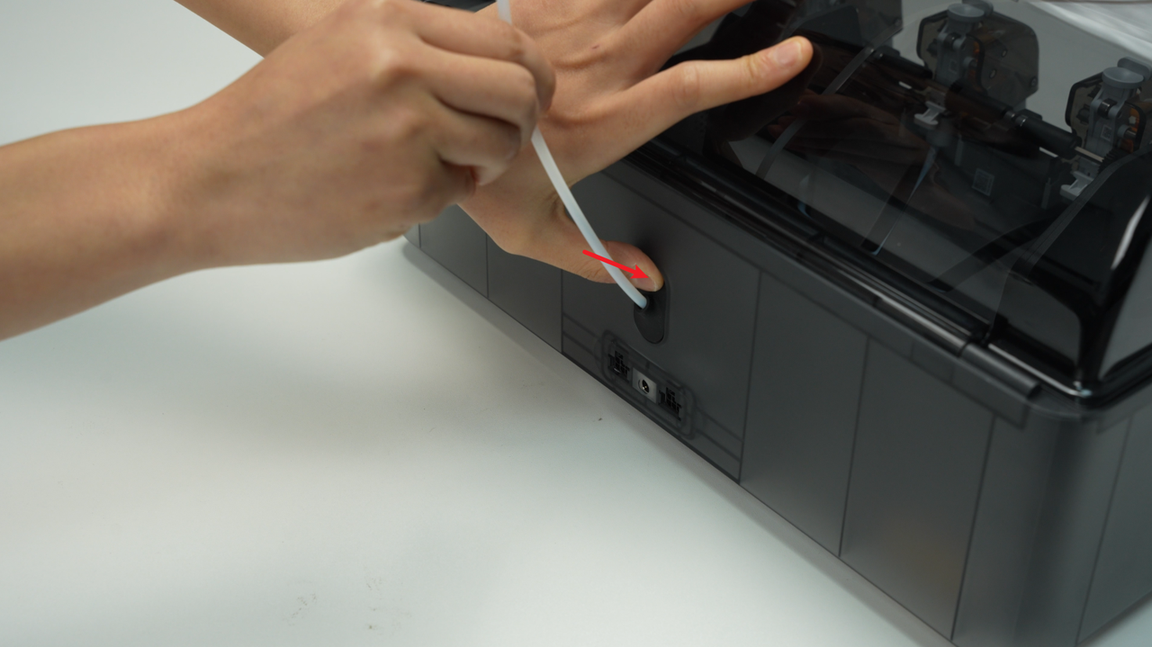

Apretá el botón liberador del tubo PTFE desde la parte de atrás del AMS para destrabar el acople, y después tirá del tubo PTFE para sacarlo.
Paso 2 - Sacar el botón liberador del tubo PTFE

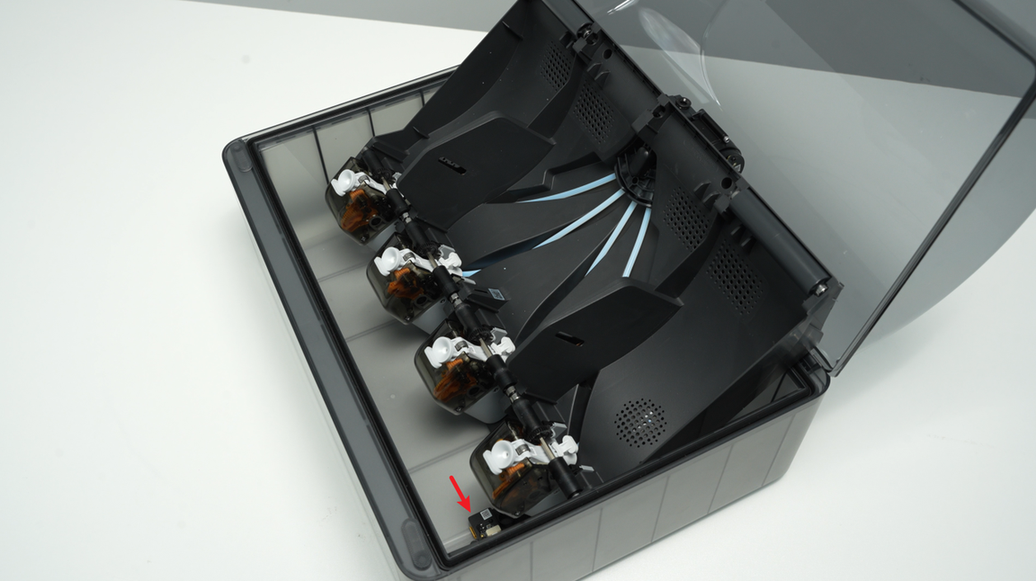

Apretá el clip desde adentro de la tapa de abajo para que el botón liberador salte solo, y después sacalo por la parte de atrás del AMS.
Cuando aprietes la traba, atajá el botón desde atrás con la otra mano así no sale volando el resorte y lo perdés.
Paso 3 - Sacar el marco principal del AMS

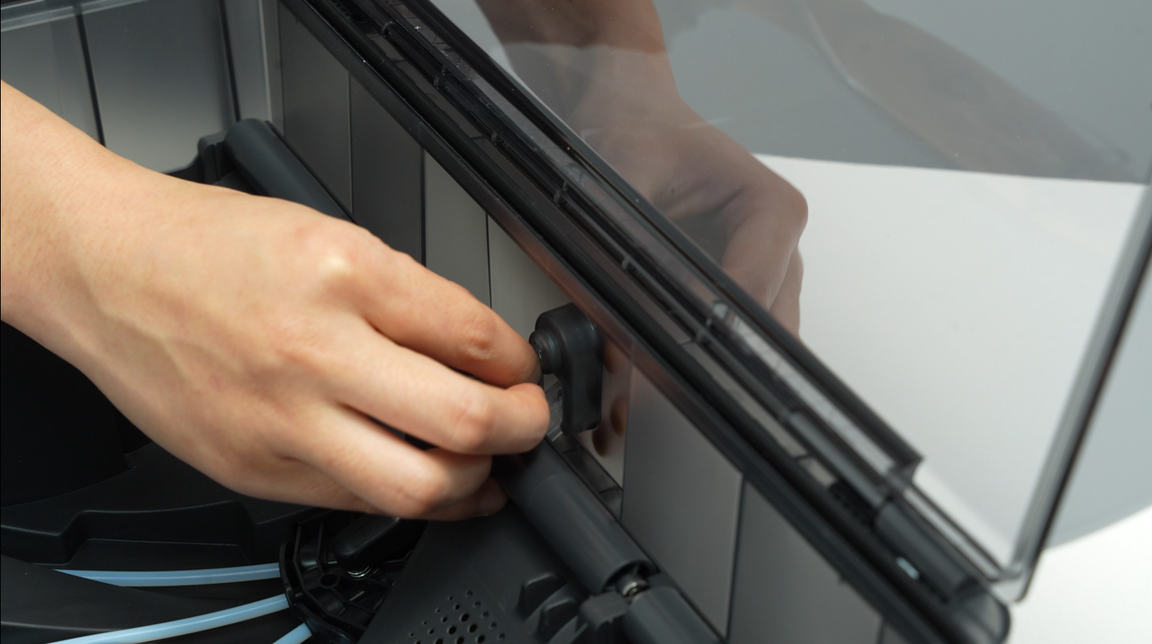

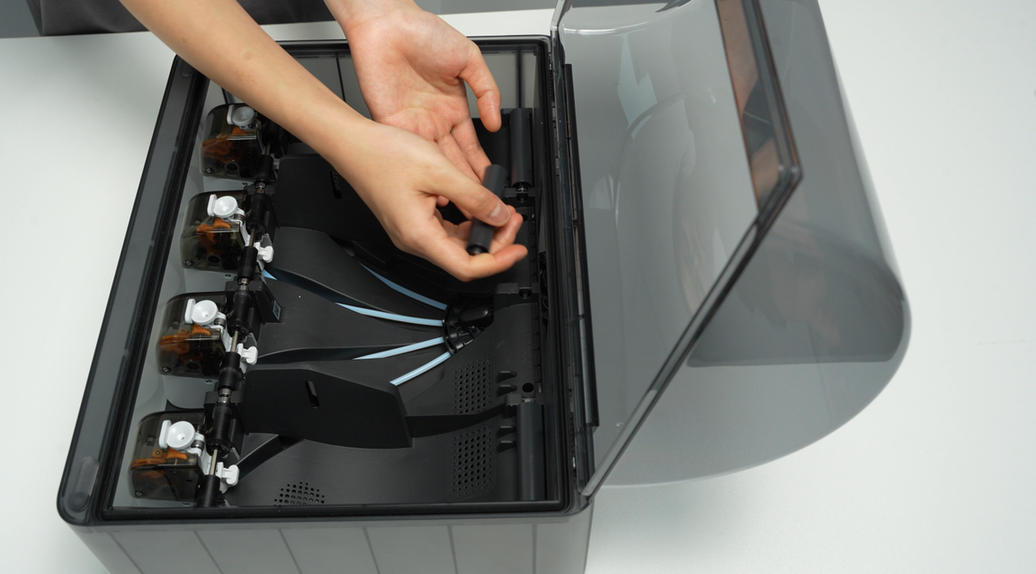

Sacá el soporte de las dos ranuras del medio para dejar a la vista los dos agujeros para tornillos. Cuando saques esa pieza, tené cuidado con los rodamientos de las puntas para no perderlos.

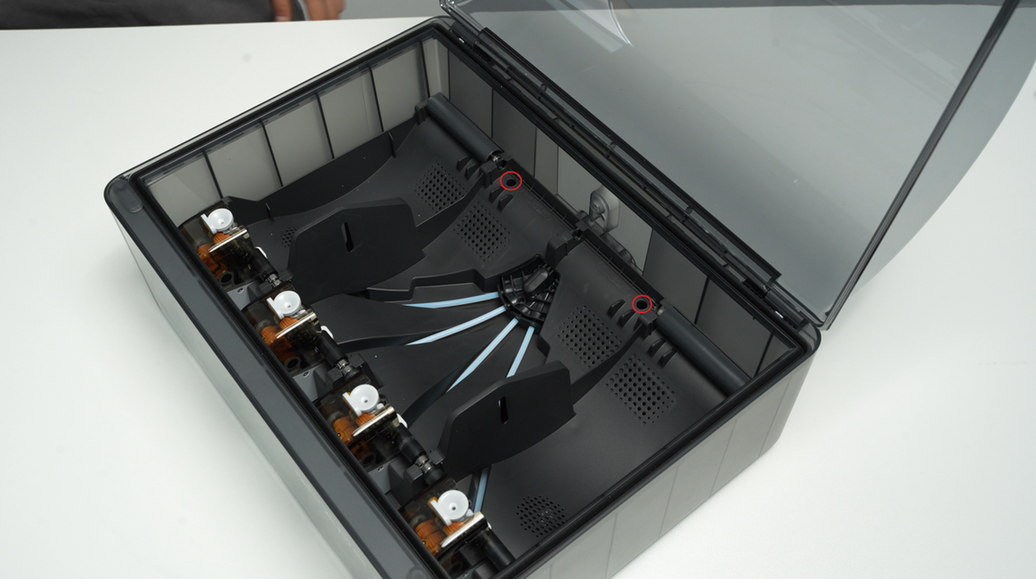

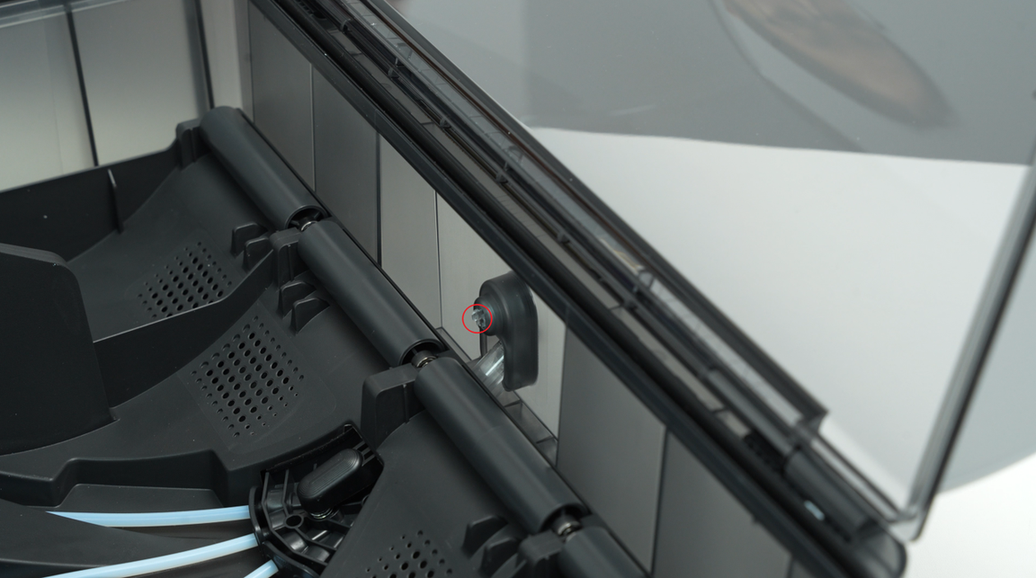

Sacá los dos tornillos A que fijan el marco principal del AMS.

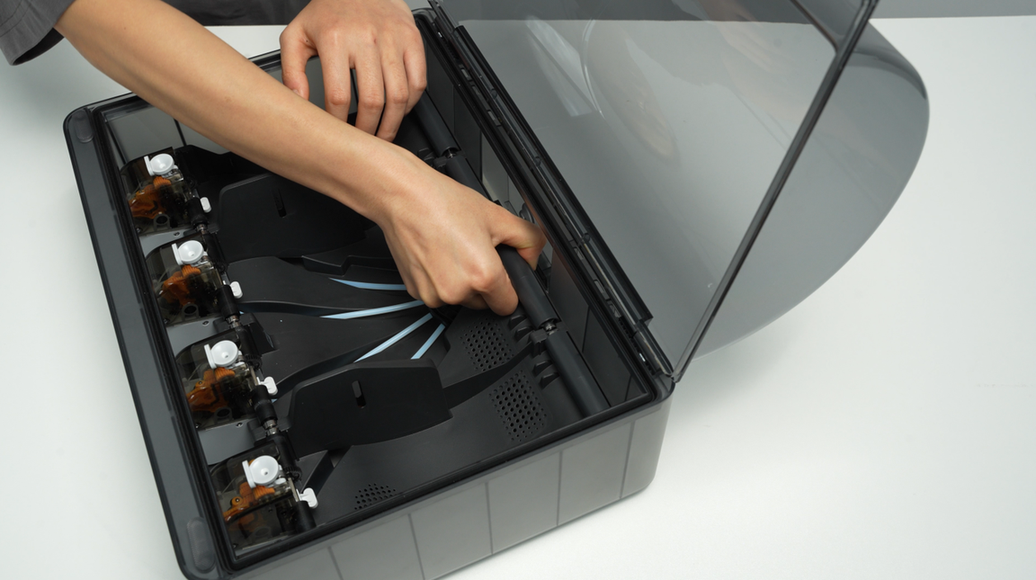

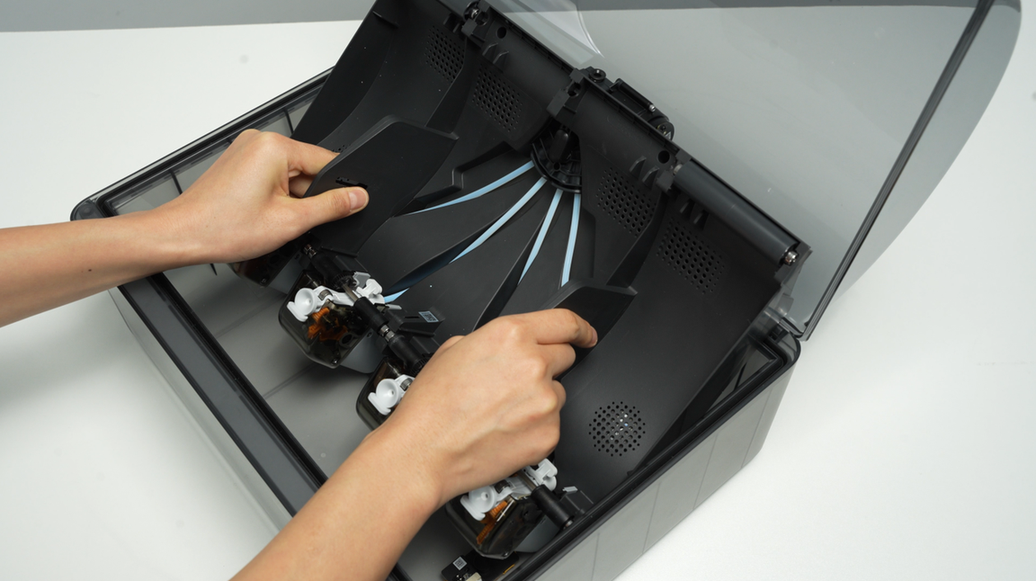

Levantá del todo la parte de atrás del marco principal y apoyalo verticalmente sobre la base del AMS. Acordate que hay cables conectados, así que no tires de golpe. Te conviene levantar primero la parte de adelante del marco y después empujar para adelante así le hacés lugar a la parte trasera.
Cuando apoyes el marco en vertical, esquivá los componentes de ventilación para no aplastarlos.

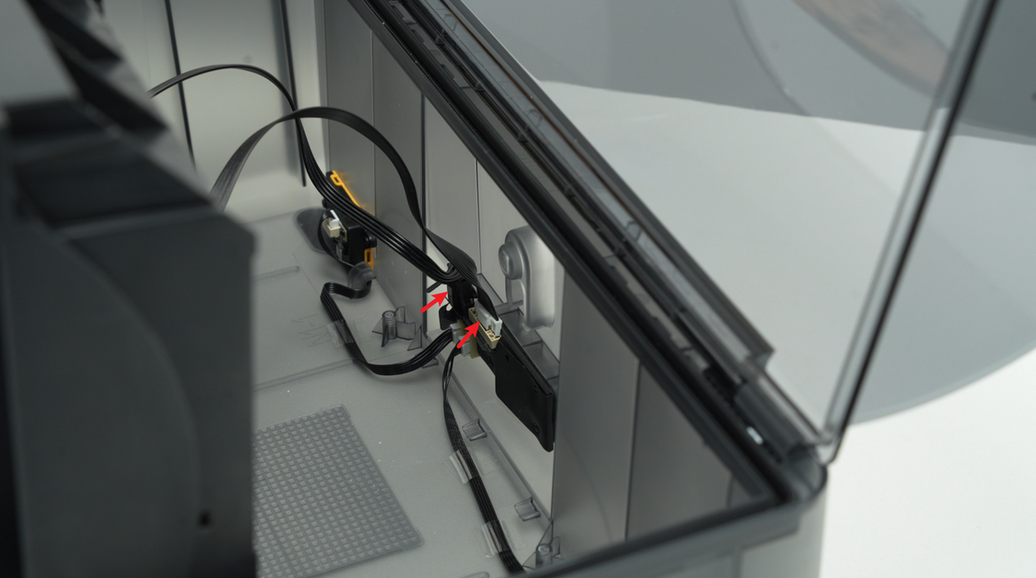

Destrabá los conectores, desenchufá el cable de señal y el de energía de la Power Board del AMS, y sacá todo el marco principal entero.
Paso 4 - Sacar la Power Board

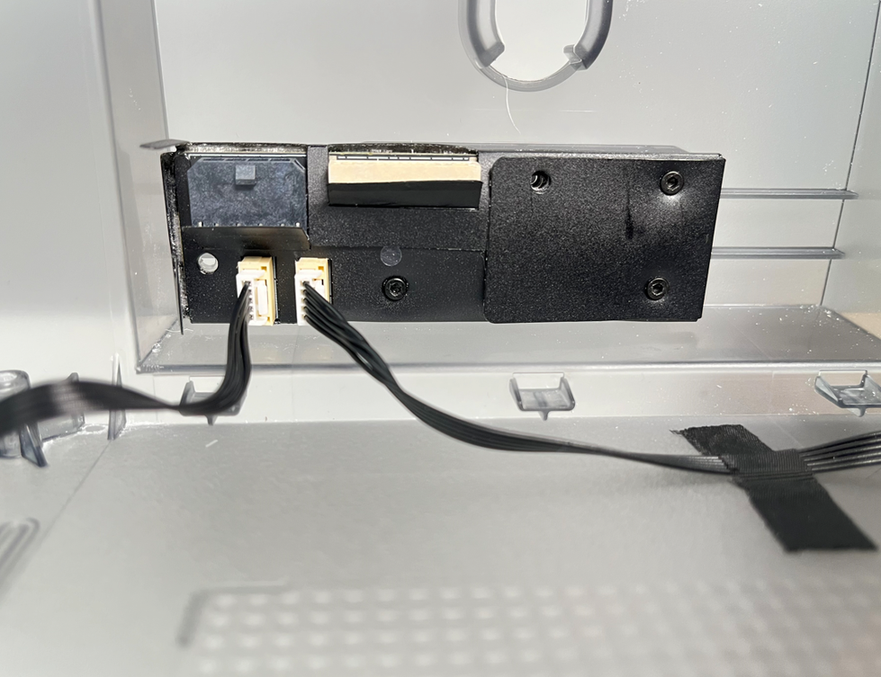

Desenchufá los dos conectores del módulo de entrada de aire, sacá los 3 tornillos y retirá la Power Board.
Instalar la Power Board
Paso 1 - Instalar la Power Board

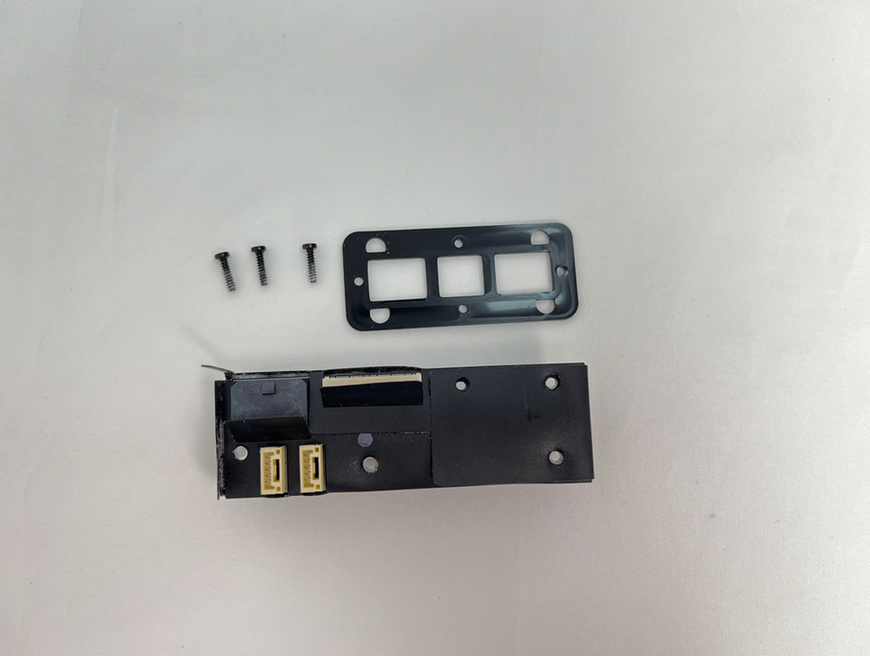

Después de alinear la Power Board con el agujero en la parte de atrás del AMS, empujala para adelante, alineá el conector de 6 pines con el agujero del tornillo, ajustá los 3 tornillos B de la placa y volvé a enchufar los conectores de los módulos de entrada y salida de aire.
Nota: Hay una junta de silicona atrás de la Power Board, no te olvides de ponerla.
Paso 2 - Instalar el marco principal
Ubicá el marco principal del AMS en la base y conectá los cables de señal y energía a la Power Board del AMS.

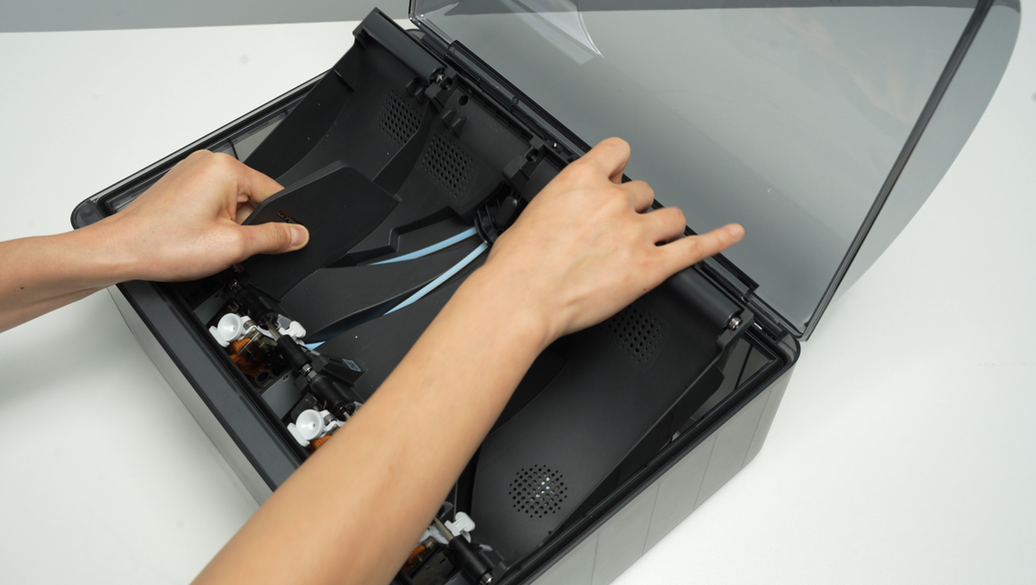

Alineá las trabas de la base con las ranuras del marco central y encastralo. Después de instalar el marco principal en su lugar...
