Instrucciones de limpieza del Feeder Unit del AMS 2 Pro y solución de problemas del sensor.
Cuándo hacer la limpieza
Cuando el Feeder Unit del AMS 2 Pro (al que vamos a llamar AMS de acá en adelante) falla al cargar o descargar filamento; o cuando ves restos de filamento claramente adentro del AMS 2 Pro durante la carga o descarga.
Síntomas de falla en el Feeder Funnel Unit
Cada Feeder Unit del AMS 2 Pro viene con un sensor en el embudo (Feeder Funnel Unit). Cuando metés un pedacito de filamento en la entrada, este empuja el imán cilíndrico del sensor para que se mueva. Eso activa la detección, hace girar el engranaje del Feeder Unit y tira automáticamente del filamento para meterlo en el AMS.
En el uso diario, te podés encontrar con estas cosas raras:
- Metés 10 cm de filamento y el sensor del Feeder Unit a veces ni lo detecta.
- El sensor del Feeder Unit sigue marcando que hay filamento, incluso cuando no hay nada puesto.
Podés fijarte en las luces indicadoras para saber si el problema viene del Feeder Unit (análisis del estado de los LEDs del AMS 2 Pro).
Estos problemas suelen pasar por restos de filamento suelto o cortado adentro del Feeder Funnel Unit. Podés probar metiendo y sacando un pedazo de filamento varias veces por la entrada para limpiar, y ahí te fijás si el sensor vuelve a la normalidad mirando las luces. Si sigue sin andar, seguí estas instrucciones para revisar y limpiar las piezas de la entrada de filamento.
Fallas del Feeder Unit
- Metés el filamento, el sensor del Feeder Funnel Unit lo detecta, pero el motor ni se mosquea y el engranaje no gira para tirar del filamento.
- Metés el filamento, el motor hace girar el engranaje, pero el AMS no logra tirar del filamento automáticamente. Esto casi siempre pasa por mugre o restos en el Feeder Unit.
Herramientas y materiales que vas a necesitar
- Llaves Allen H2.0 y H1.5
- Pinza de depilar
- Pinza común
- Un pedazo de filamento
Avisos de seguridad y estado de la máquina antes de arrancar
Apagá la impresora y desconectá el AMS de la máquina.
Procedimiento de desarme

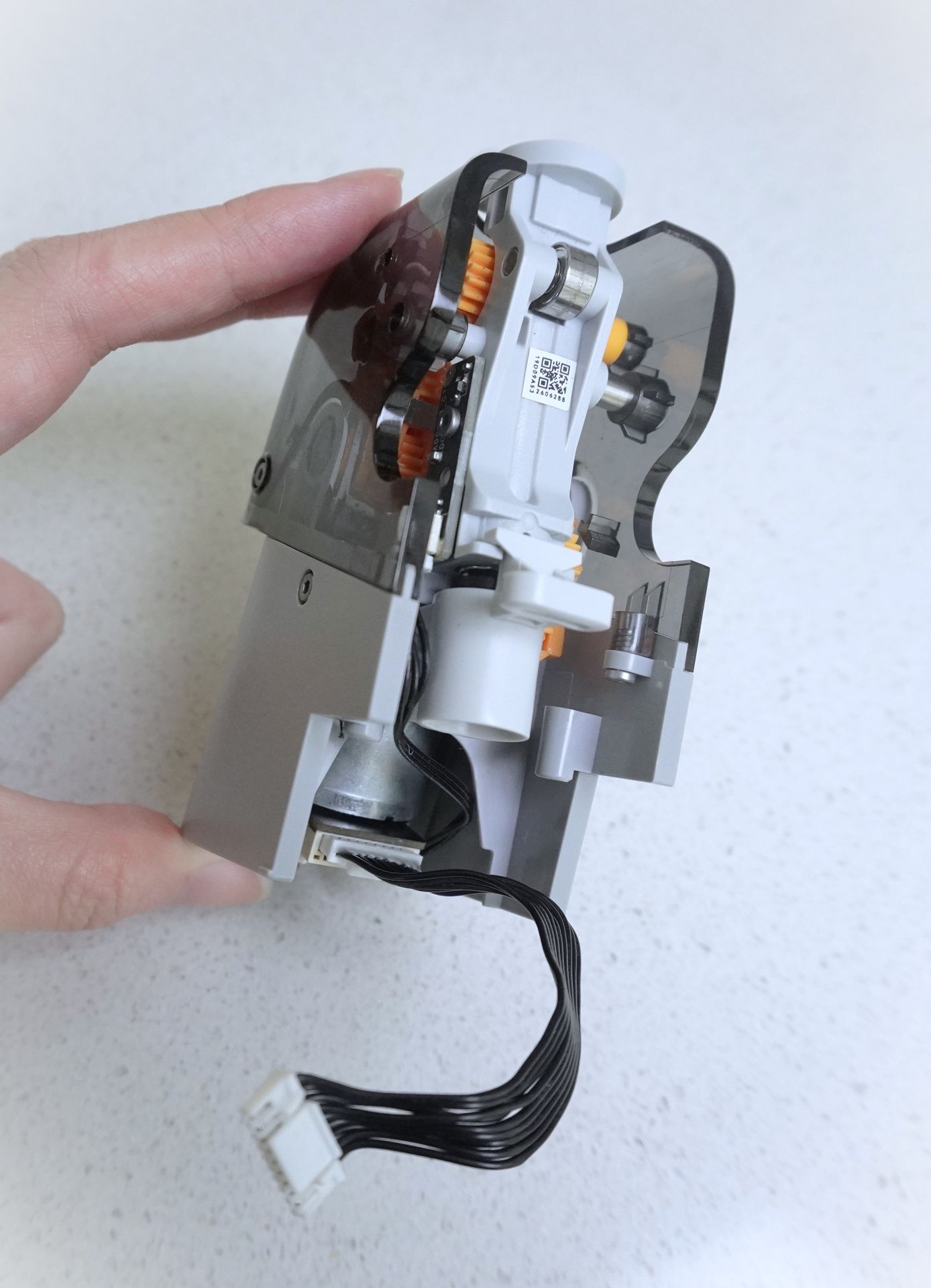

1. Sacá el Feeder Unit

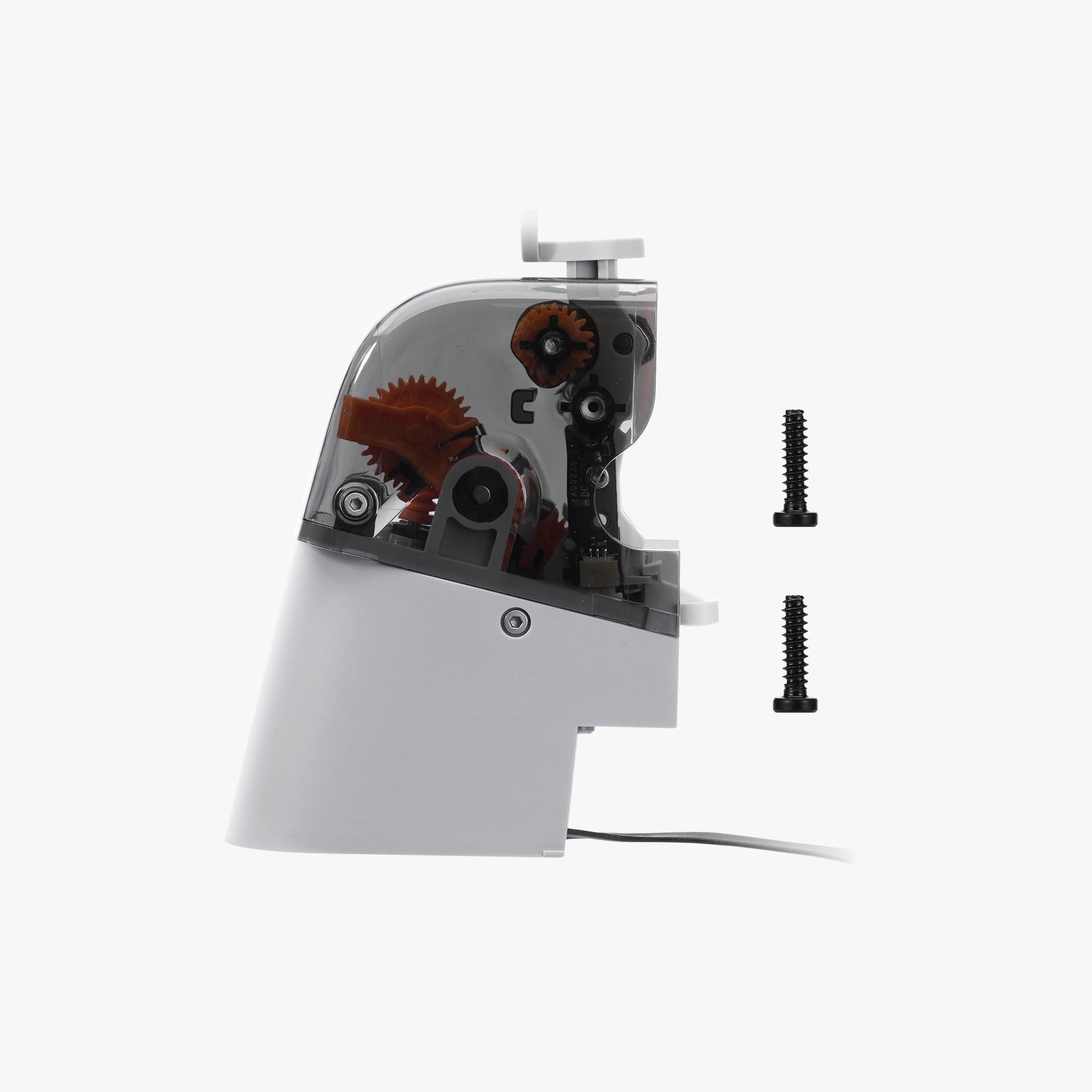

Fijate los pasos 1 a 7 en "Reemplazar el Feeder Unit del AMS 2 Pro" para sacar el Feeder Unit que vas a arreglar y desconectarle el tubo de teflón.

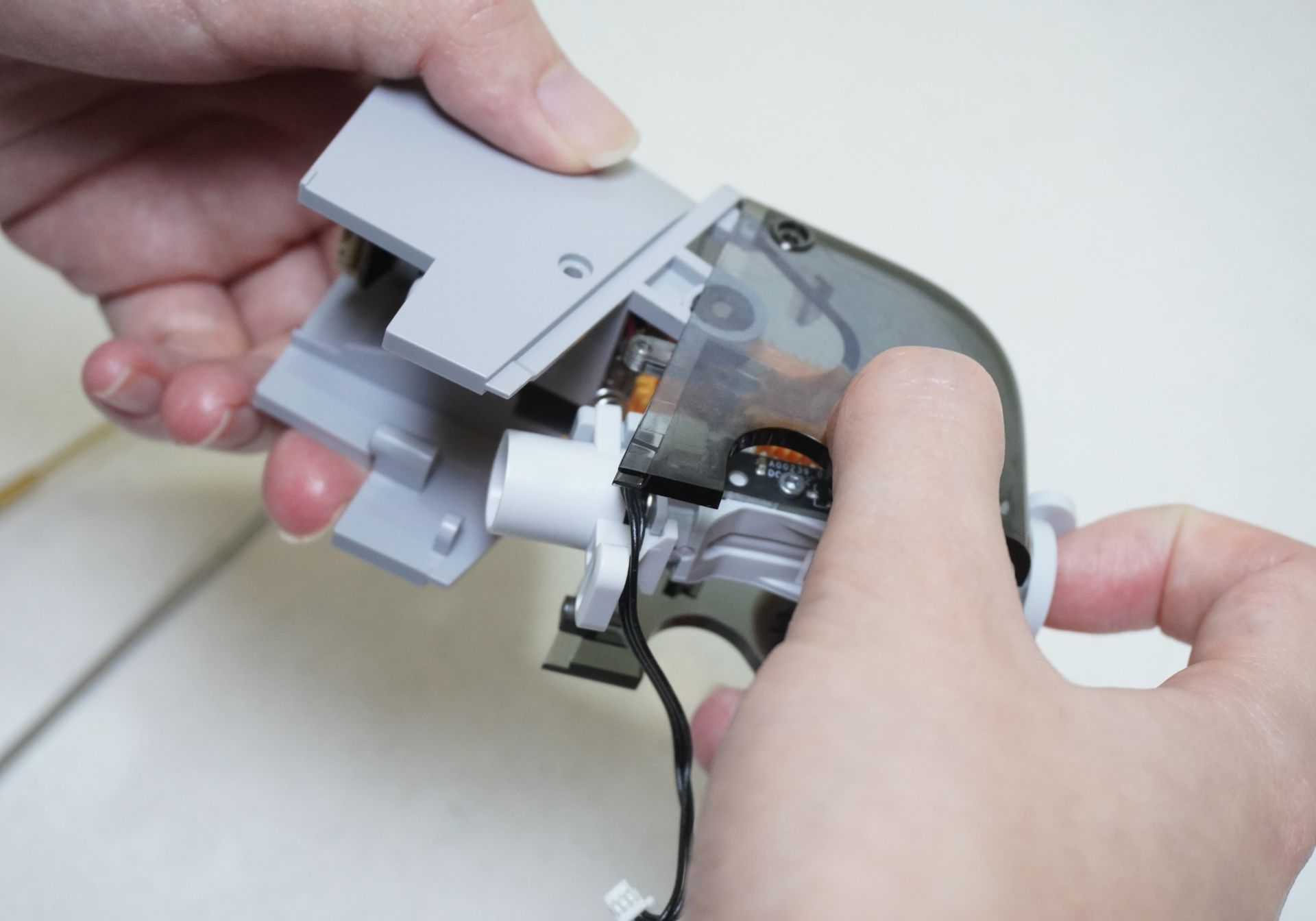

2. Separá la base y la tapa superior

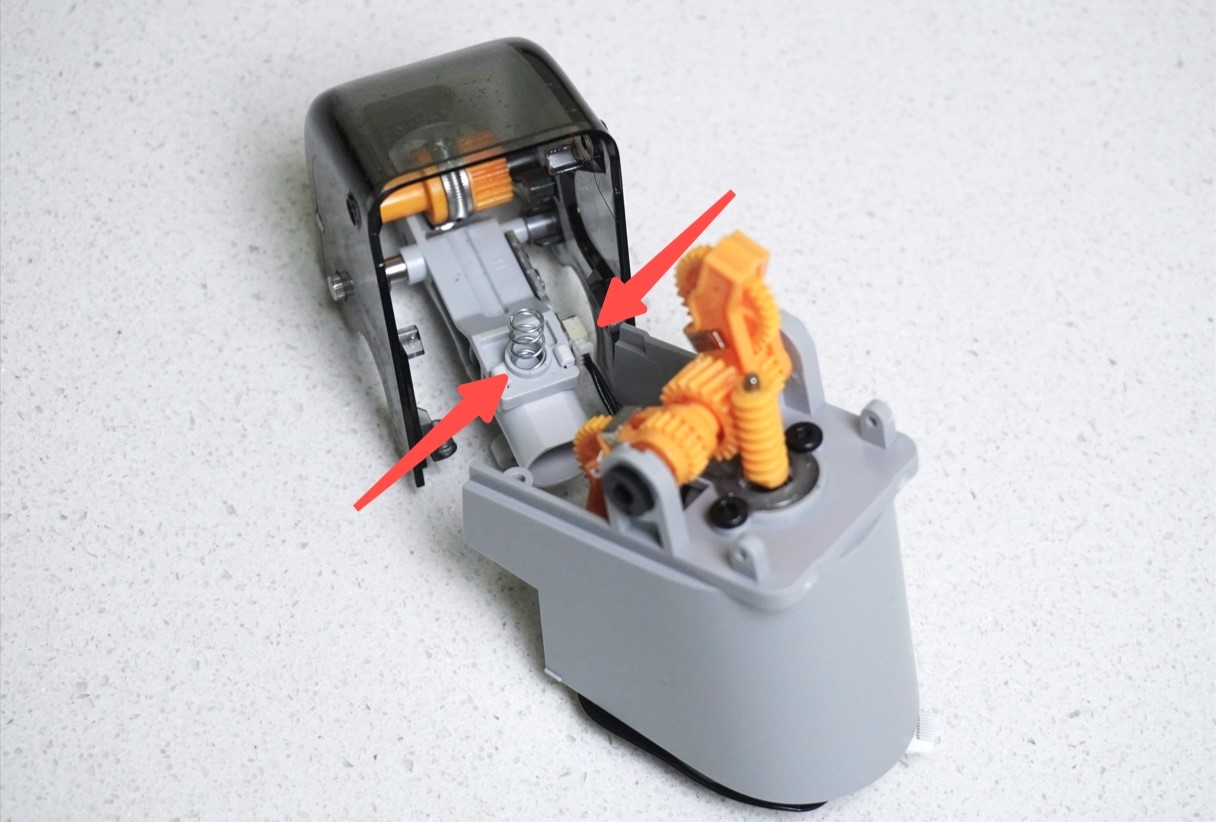

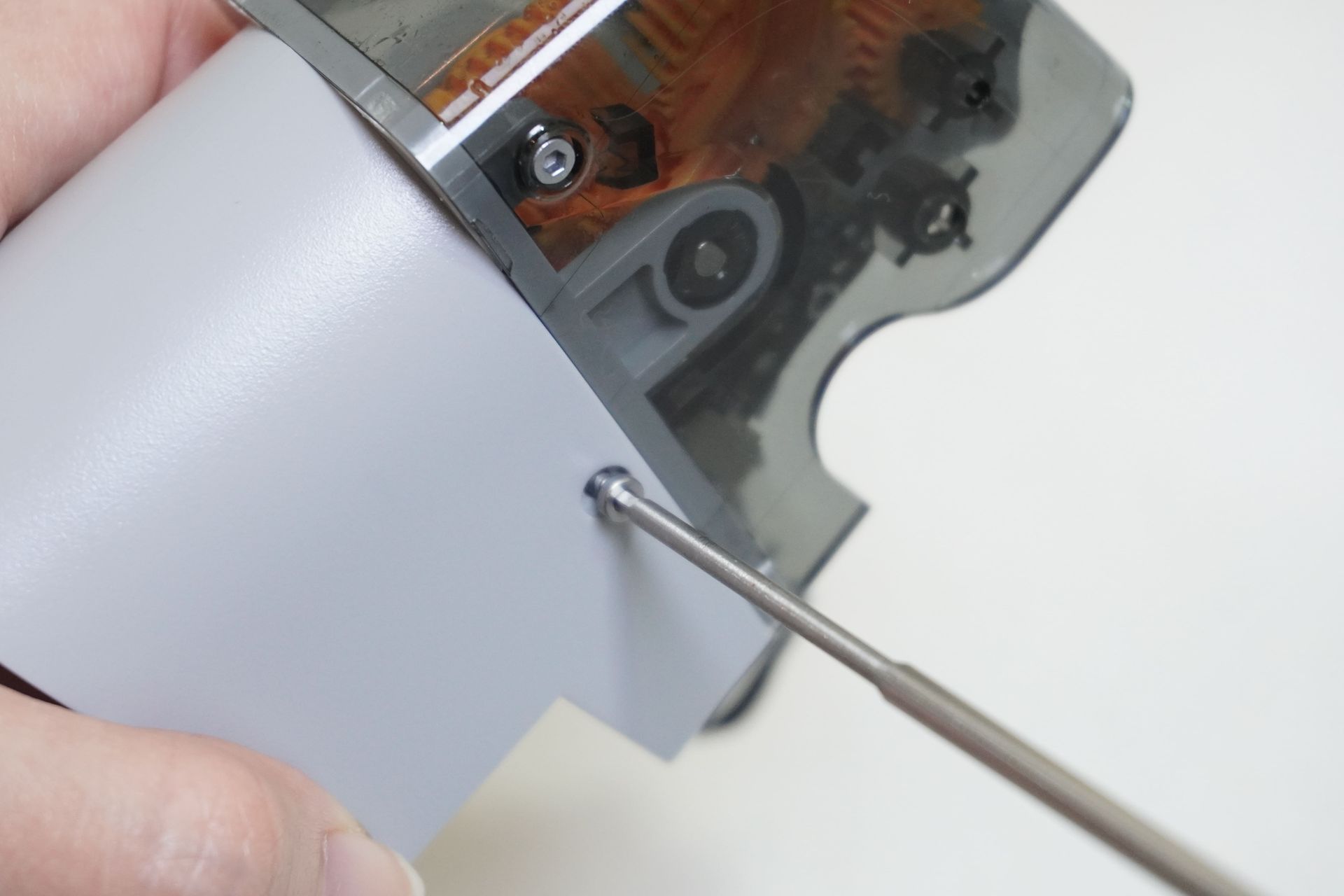

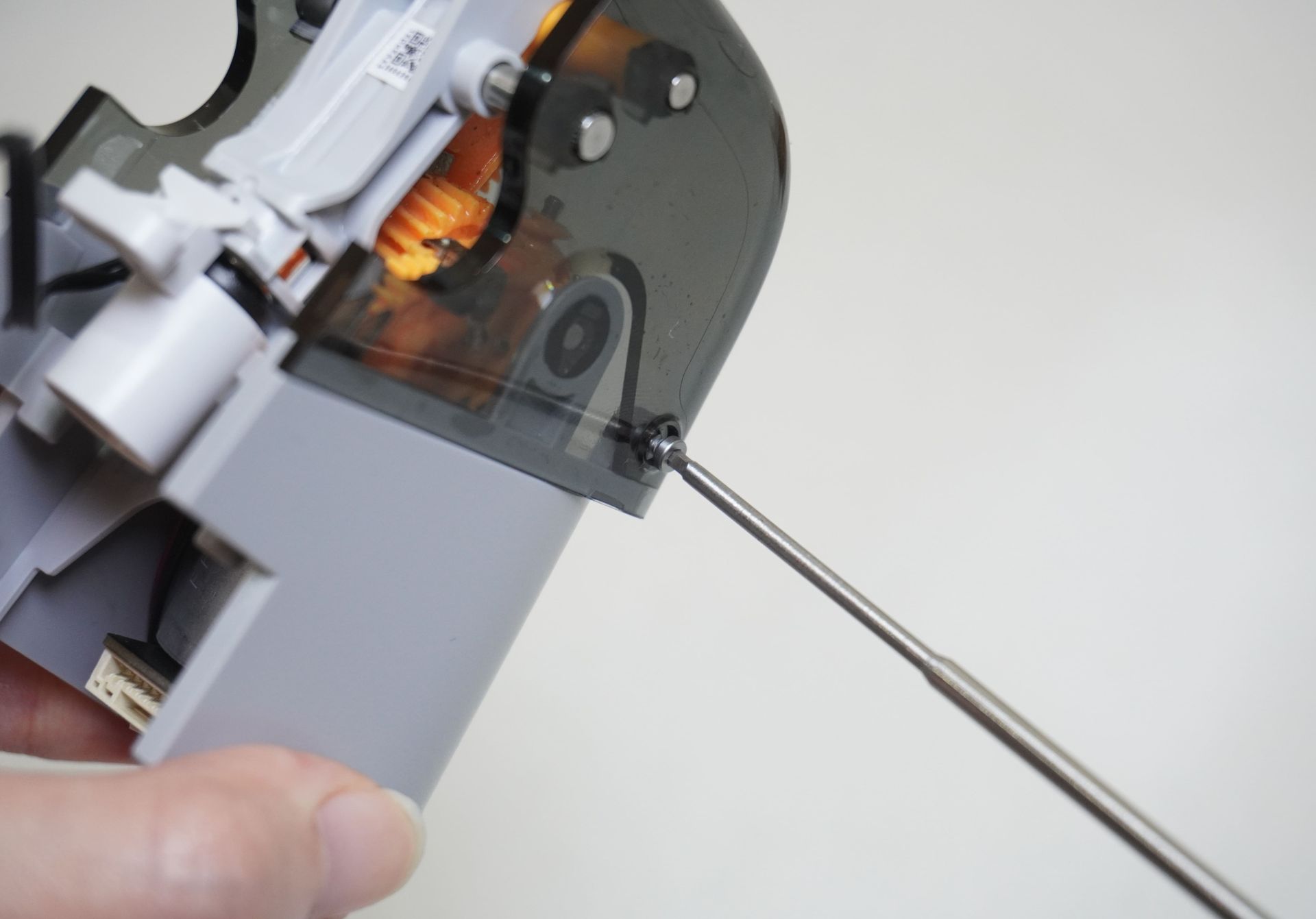

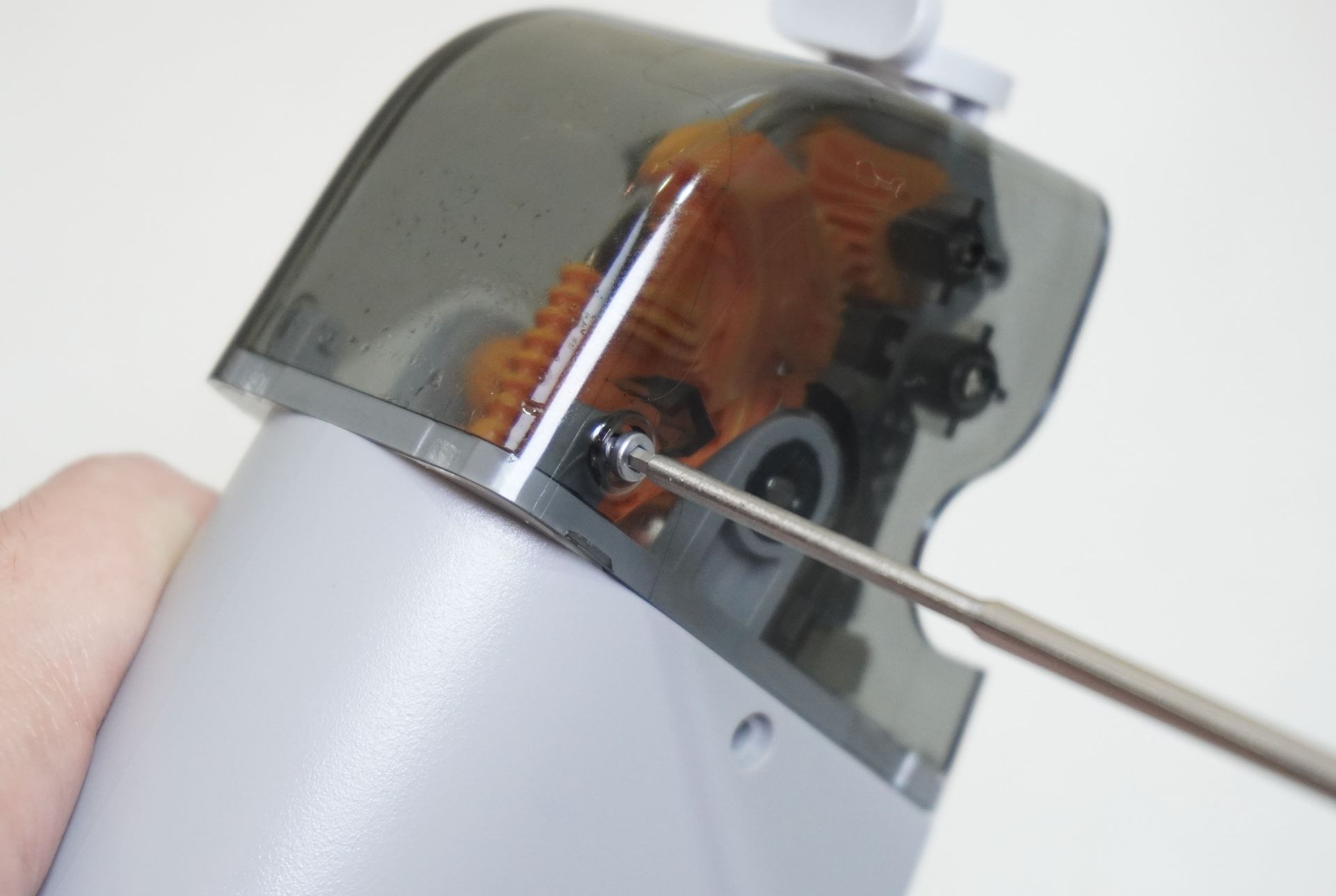

Usá una llave Allen H1.5 para sacar los 4 tornillos. Separá la tapa superior de la base, sacá el resorte con cuidado y desconectá el cable de la plaqueta del Feeder Funnel Unit.
3. Sacá el eje

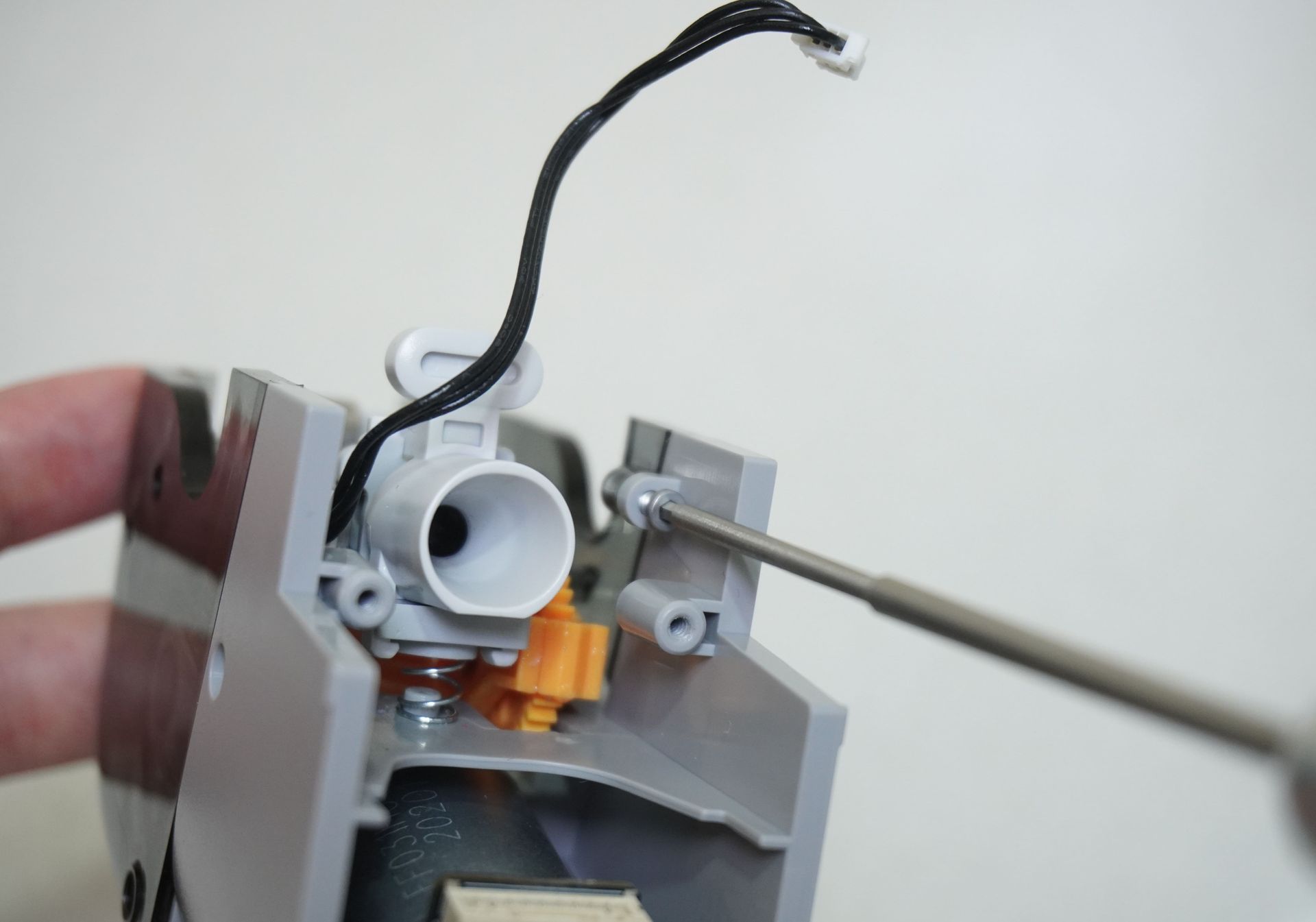

Usá una llave Allen y una pinza para empujar el eje del nozzle de filamento hacia afuera. Asegurate de que haya suficiente espacio por donde tiene que salir el eje.
4. Sacá el Feeder Funnel Unit

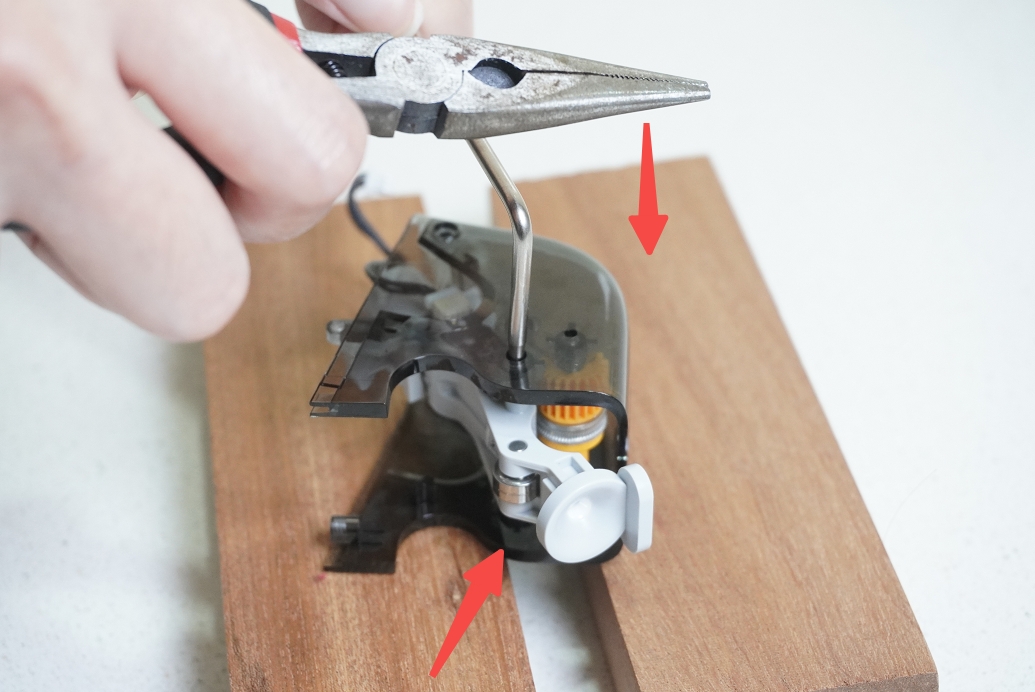

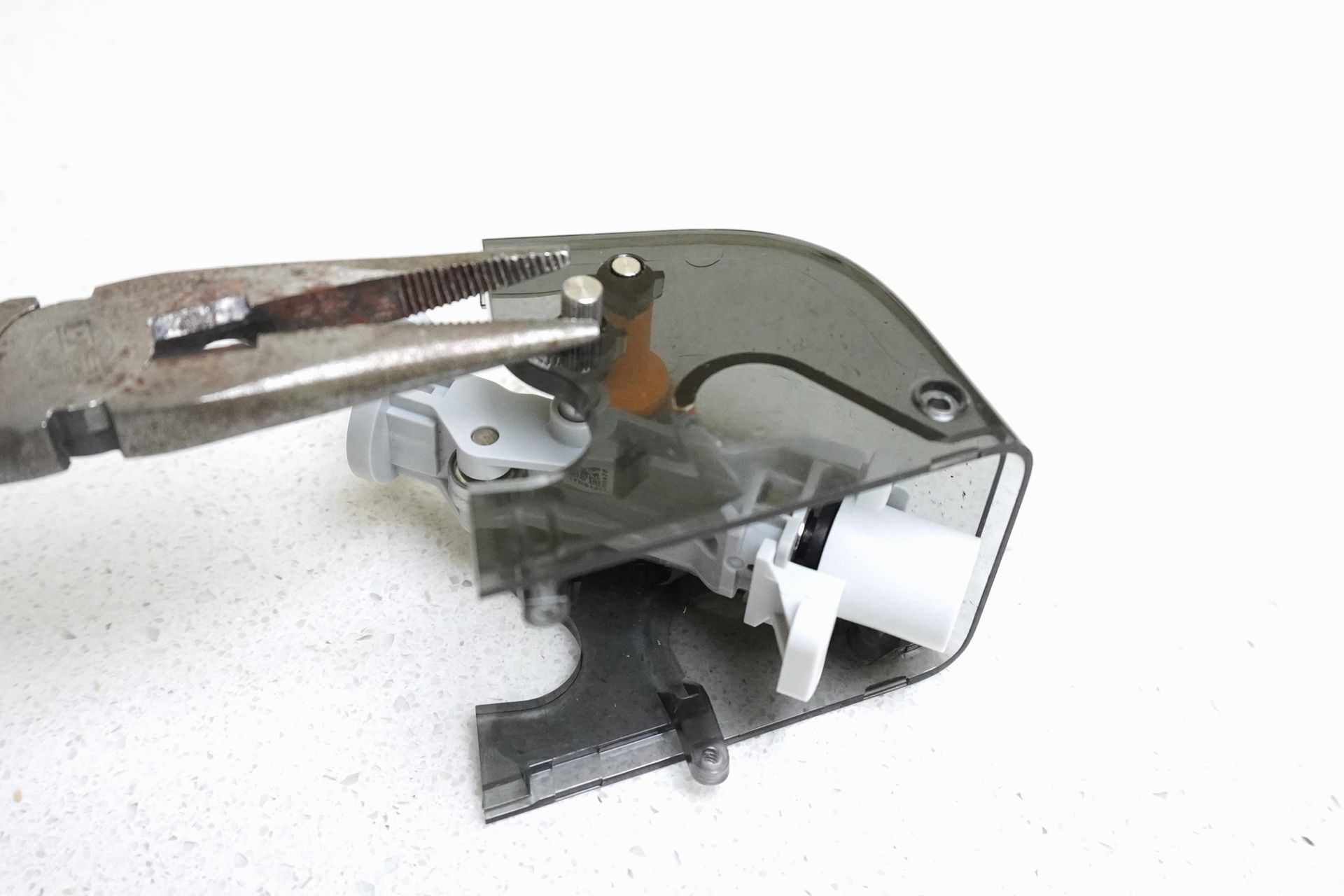

Usá la pinza para sacar el eje del todo, y después retirá el Feeder Funnel Unit del AMS.
Procedimiento de limpieza
1. Revisá el imán del sensor
Usá un destornillador para sacar la plaqueta del Feeder Funnel Unit. Sacá con cuidado el imán y el resorte, y fijate si el imán está gastado. Si está gastado, vas a tener que cambiar el Feeder Funnel Unit por uno nuevo.
2. Limpiá el Feeder Funnel Unit
Fijate si hay restos de filamento en el canal por donde se mueve el imán. Meté y sacá un pedazo de filamento varias veces por la entrada para intentar destapar cualquier obstrucción en el canal y en el agujero. Si la detección del sensor sigue sin andar bien, significa que el sensor palmó y tenés que cambiar el Feeder Funnel Unit.
3. Limpiá el Feeder Unit
Usá un cepillo limpio para sacarle la mugre a los engranajes del Feeder Unit.
4. Volvé a enchufar el cable del motor
Volvé a conectar el cable del motor. Si el motor sigue sin arrancar, vas a tener que cambiar el motor del Feeder Unit.
Procedimiento de instalación
1. Instalá la plaqueta del Feeder Funnel

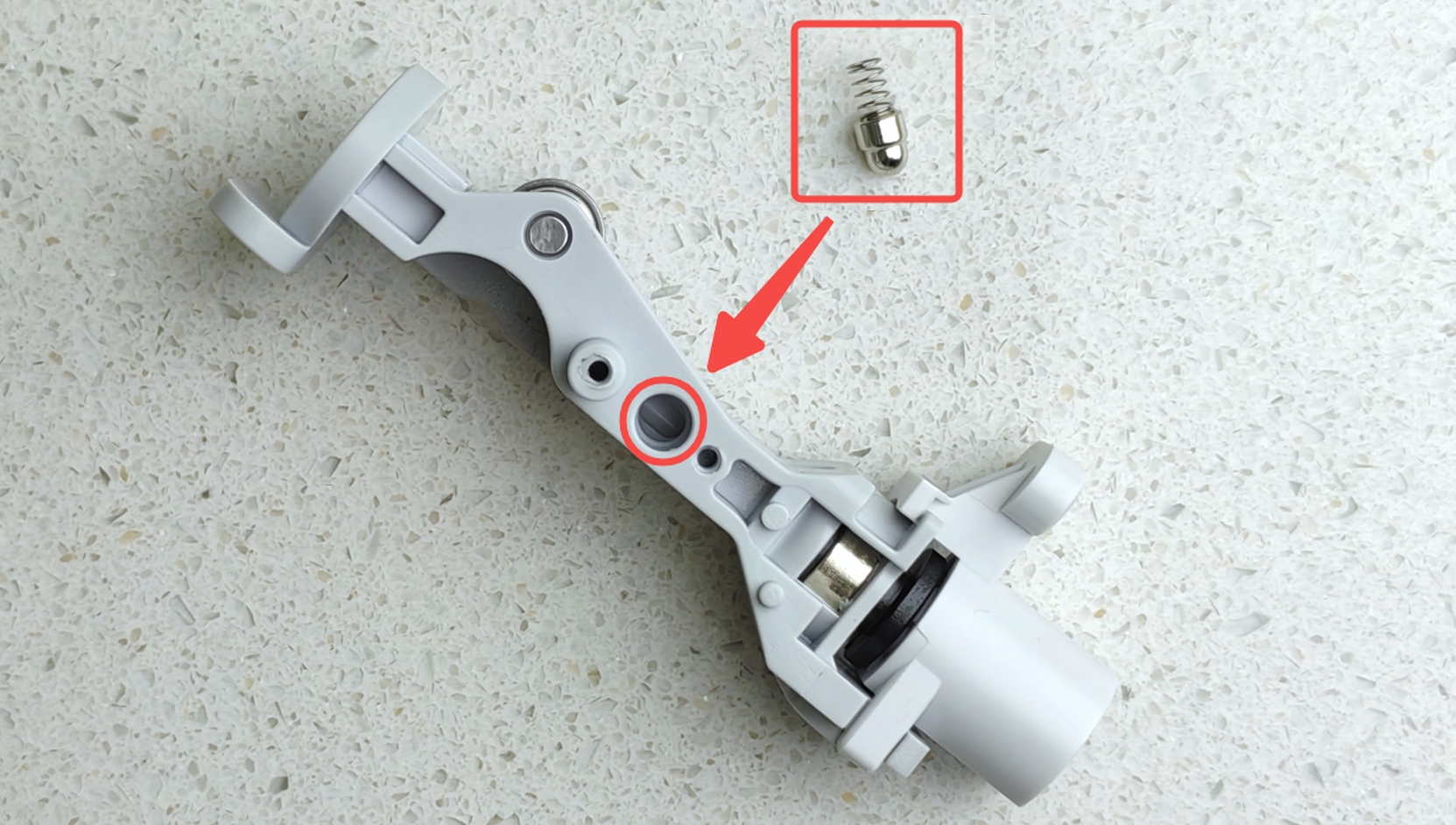

Meté el imán en el agujero con la parte redonda mirando para abajo. Después poné el resorte y, por último, instalá la plaqueta del Feeder Funnel.
2. Instalá el Feeder Funnel Unit

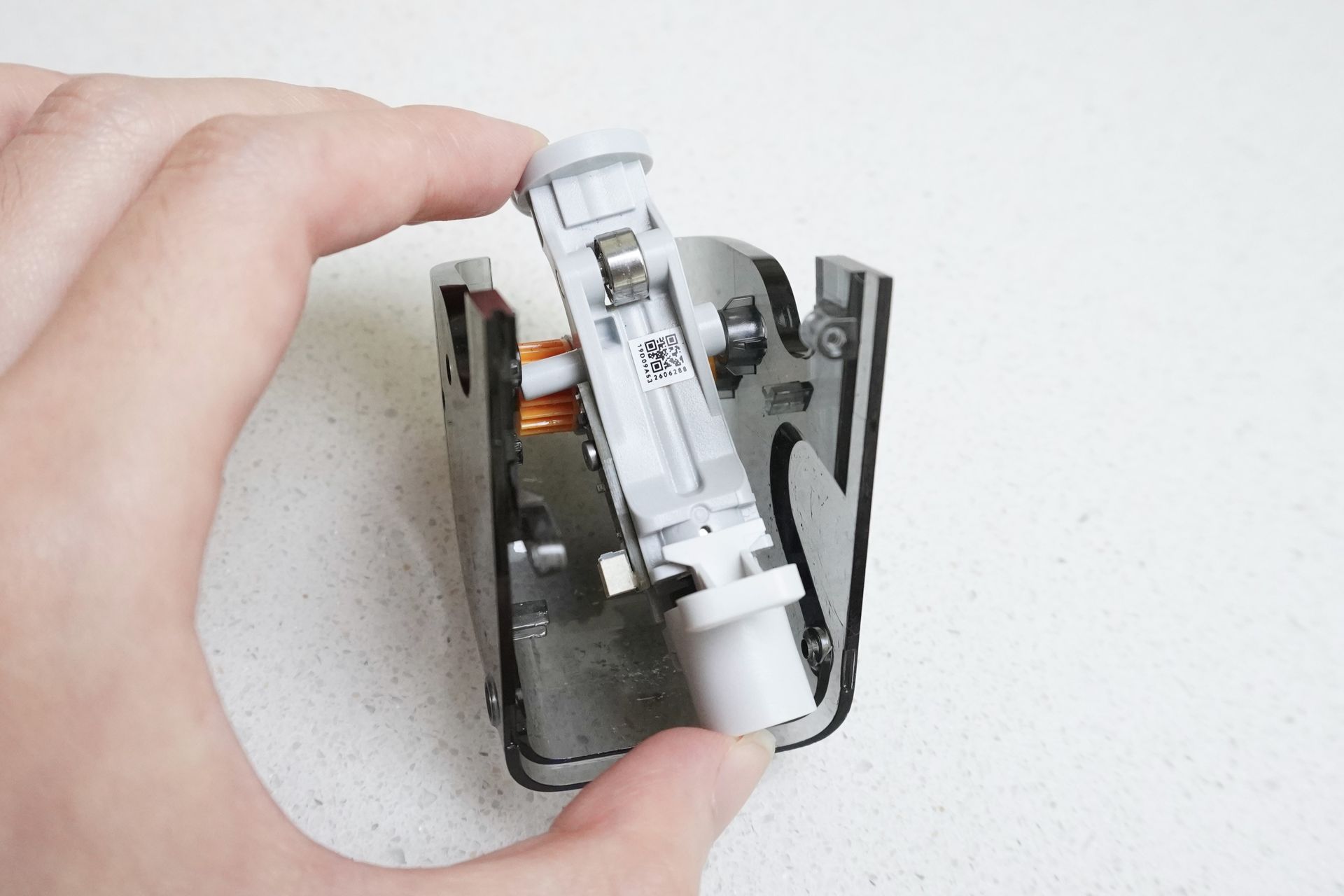

Colocá el Feeder Funnel Unit en el AMS, empujá el eje para adentro y usá una pinza para terminar de clavarlo en su lugar.
3. Instalá la tapa superior
Instalá el re...
