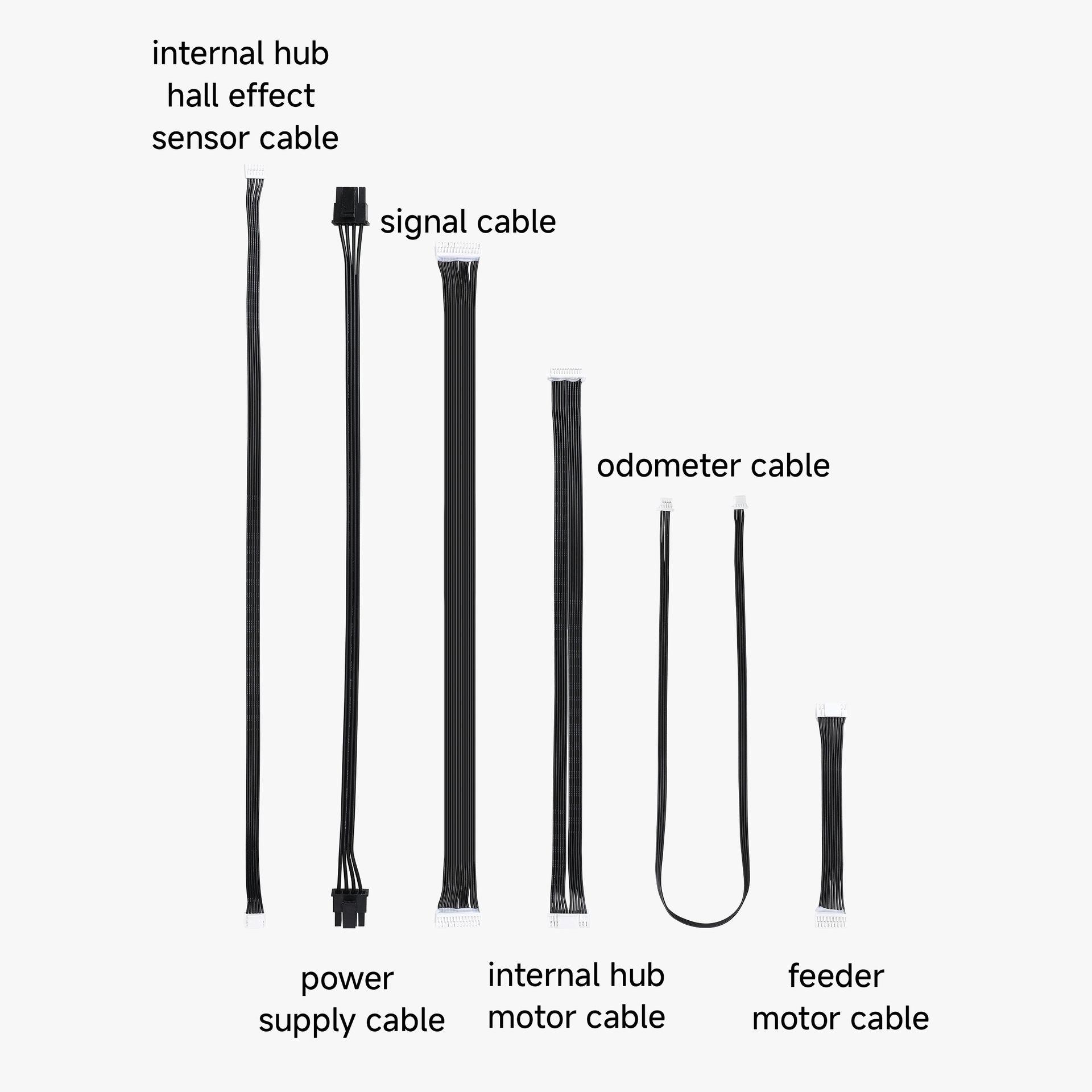

Esta guía te explica paso a paso cómo cambiar los cables del pack de repuesto para el AMS 2 Pro. El pack incluye 6 componentes: cable del motor del alimentador, cable de alimentación, cable de señal, cable del odómetro, y los cables del motor y sensor Hall del hub interno.
Cuándo cambiarlo
Si ves que algún cable se daña durante el mantenimiento o se llega a quemar con el uso normal, toca cambiarlo directo.
Herramientas y materiales necesarios
- Pack de cables AMS 2 Pro
- Llave Allen H2.0
- Llave Allen H1.5
Lista de tornillos
- Tornillo A (BT3-8): Marco principal del AMS 2 Pro
- Tornillo B (BT2-5): Placa base del AMS 2 Pro
Aviso de seguridad
¡IMPORTANTE! Es recontra clave que desconectes el AMS 2 Pro de la impresora antes de meter mano y hacer cualquier mantenimiento. Si dejás el AMS conectado mientras laburás, podés armar un cortocircuito, joder la electrónica o lastimarte. Si tenés dudas o te trabás con la guía, abrí un ticket en nuestra página de soporte y te damos una mano al toque.
Desarmar el marco principal del AMS 2 Pro
Paso 1 - Sacar el tubo PTFE

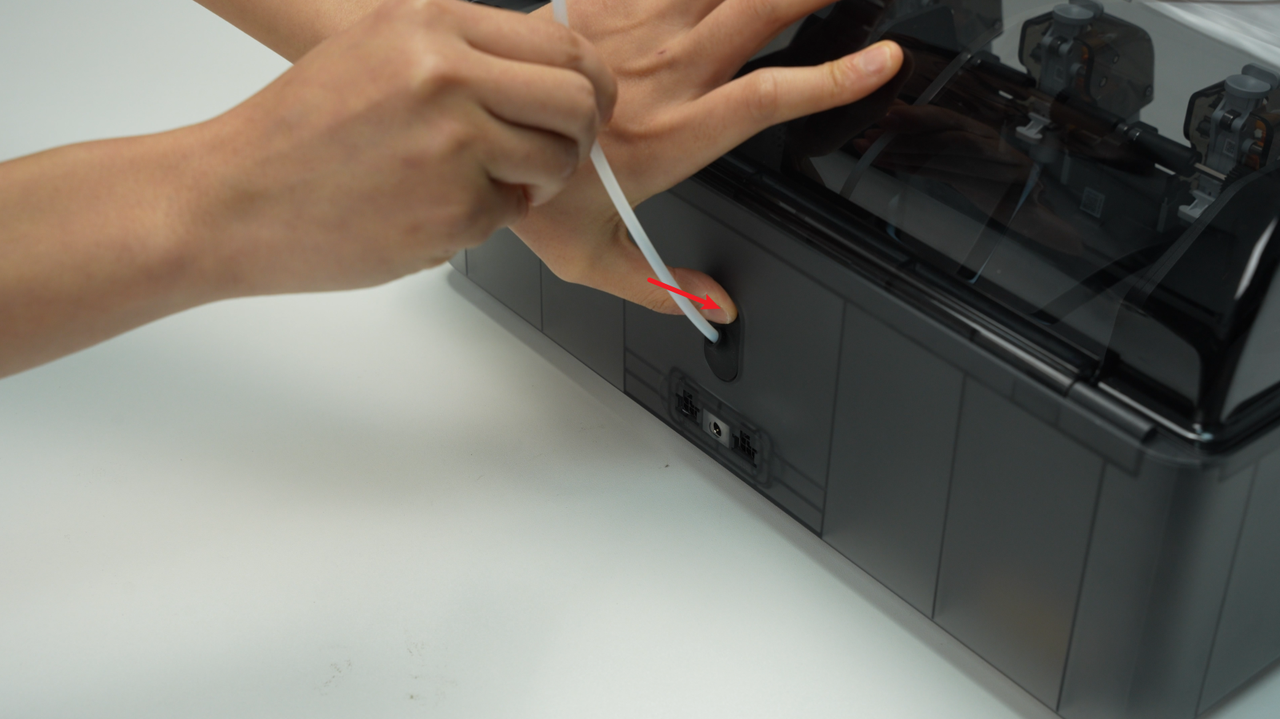

Apretá el botón que está en el hub de filamento para liberar el conector y tirá despacito para sacar el tubo PTFE.
Paso 2 - Sacar el botón de liberación del tubo PTFE
Apretá el clip desde adentro de la tapa de abajo para que salte solo el botón, y después sacalo desde la parte de atrás del AMS 2 Pro. Aviso: Cuando aprietes la traba, agarrá el tubo PTFE desde atrás del AMS con la otra mano para soltar el switch; así evitás que el resorte salga volando y lo pierdas.
Paso 3 - Retirar el marco principal del AMS 2 Pro

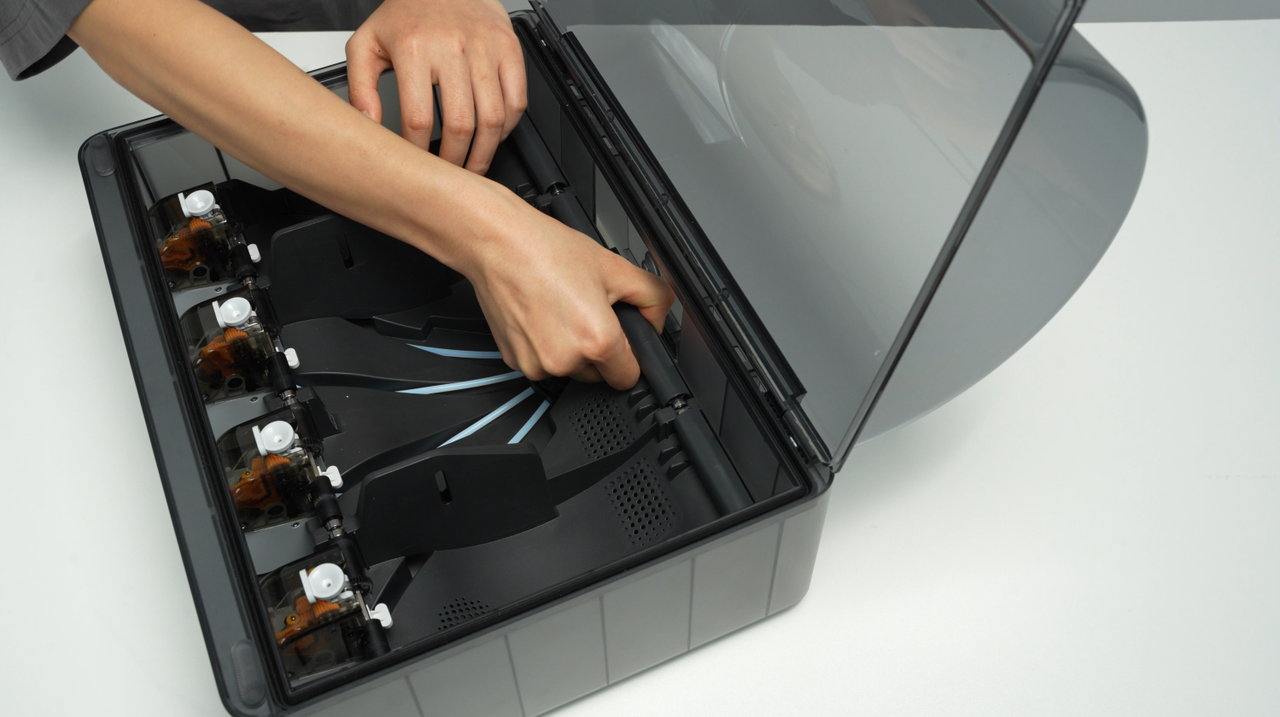

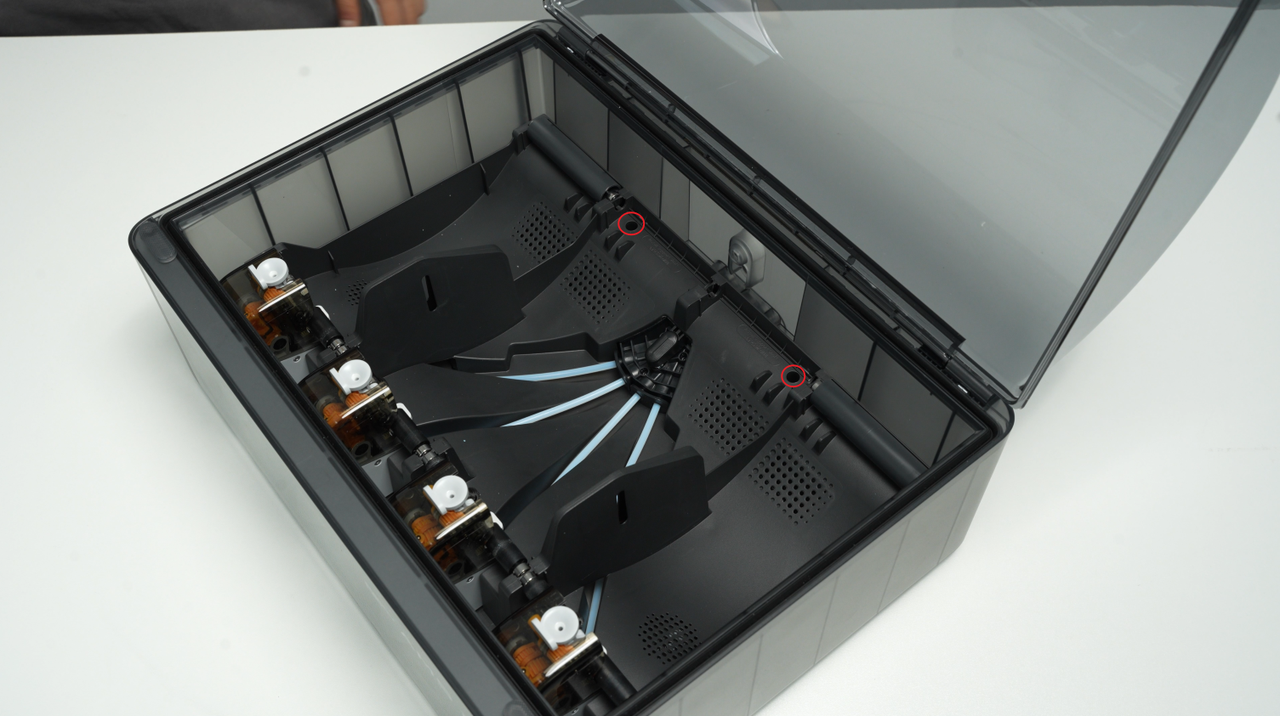

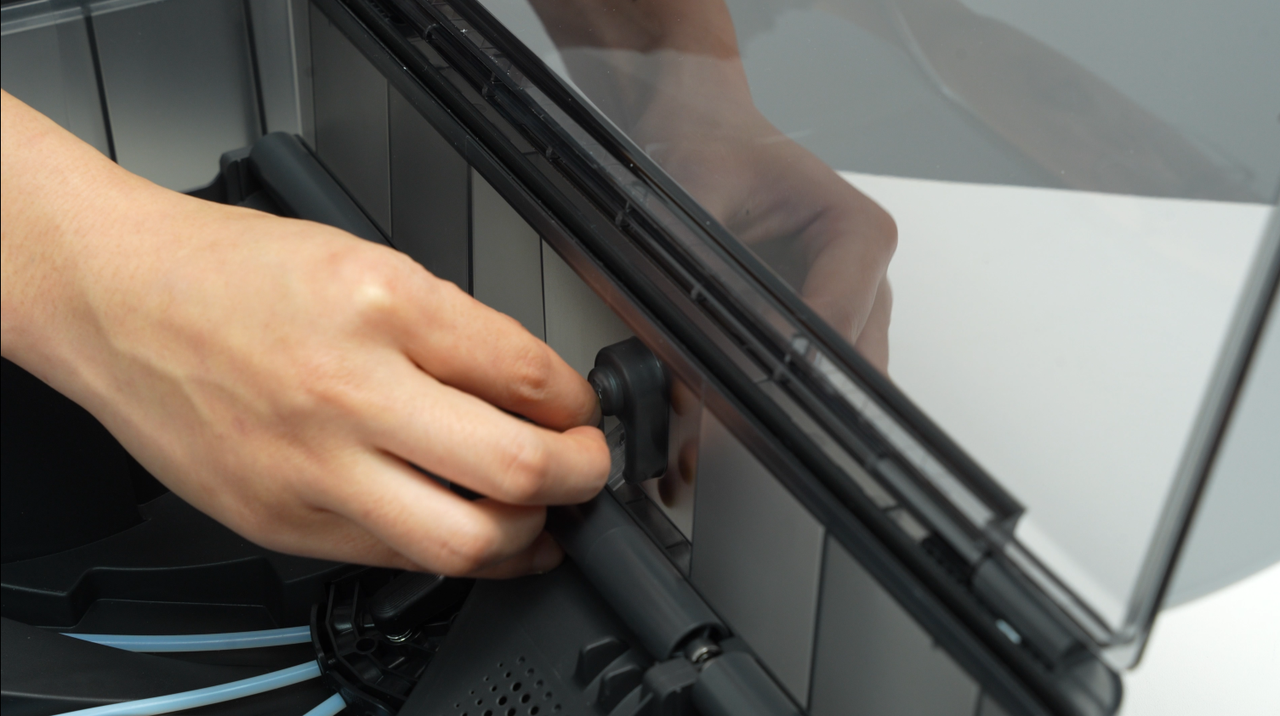

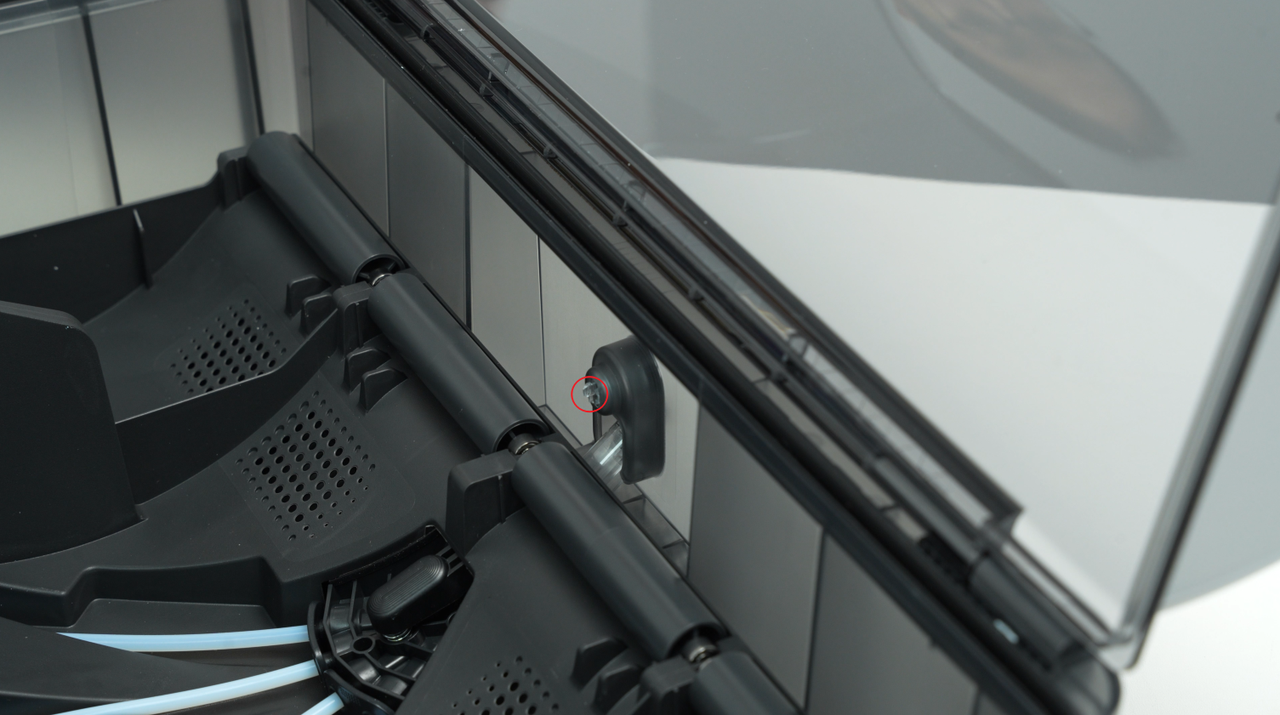

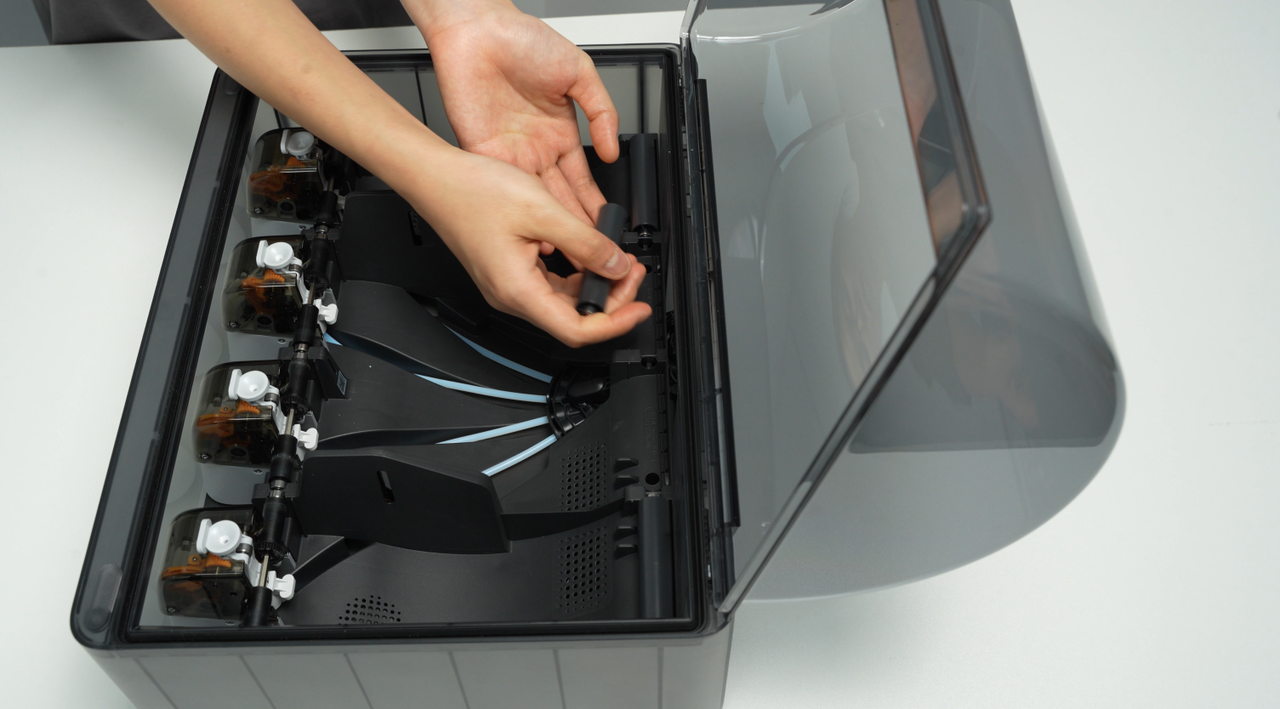

Sacá el conjunto de la funda de soporte de las dos ranuras del medio para dejar a la vista los dos agujeros de los tornillos. Ojo con los rodamientos de las puntas cuando saques la funda, ¡fijate de no perderlos! Sacá los dos tornillos A (BT3-8) que agarran el marco principal del AMS 2 Pro.

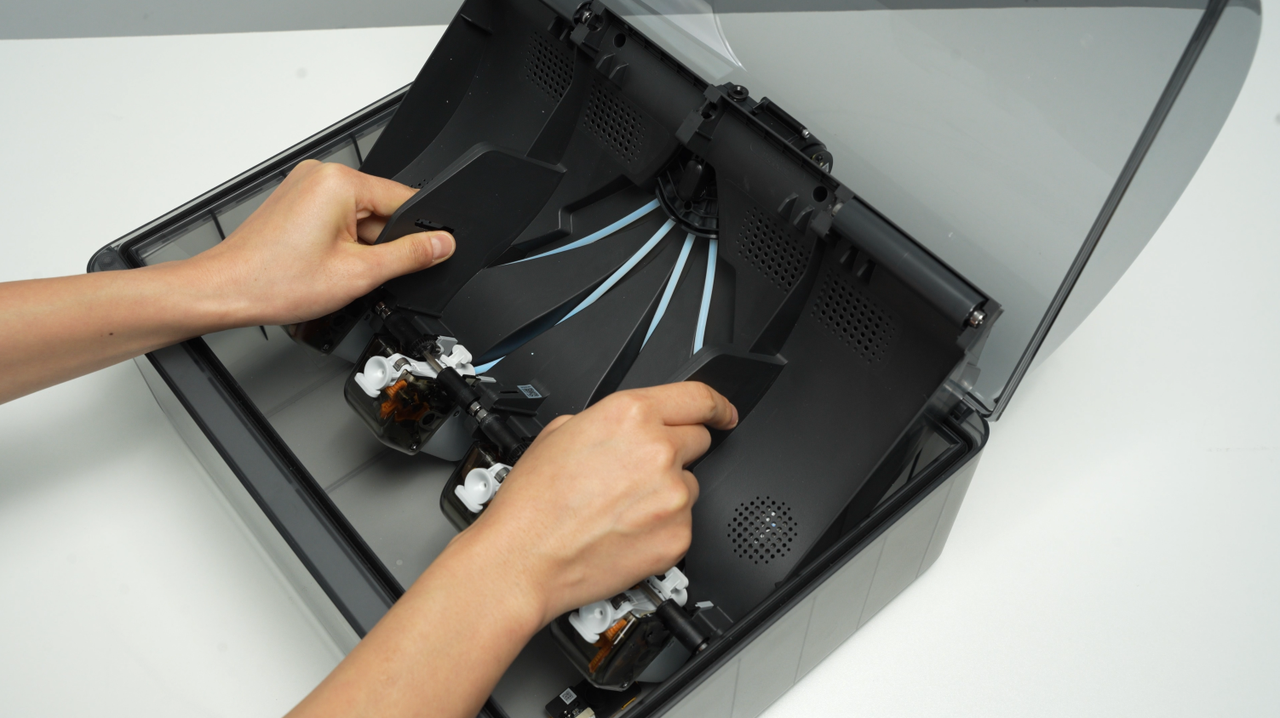

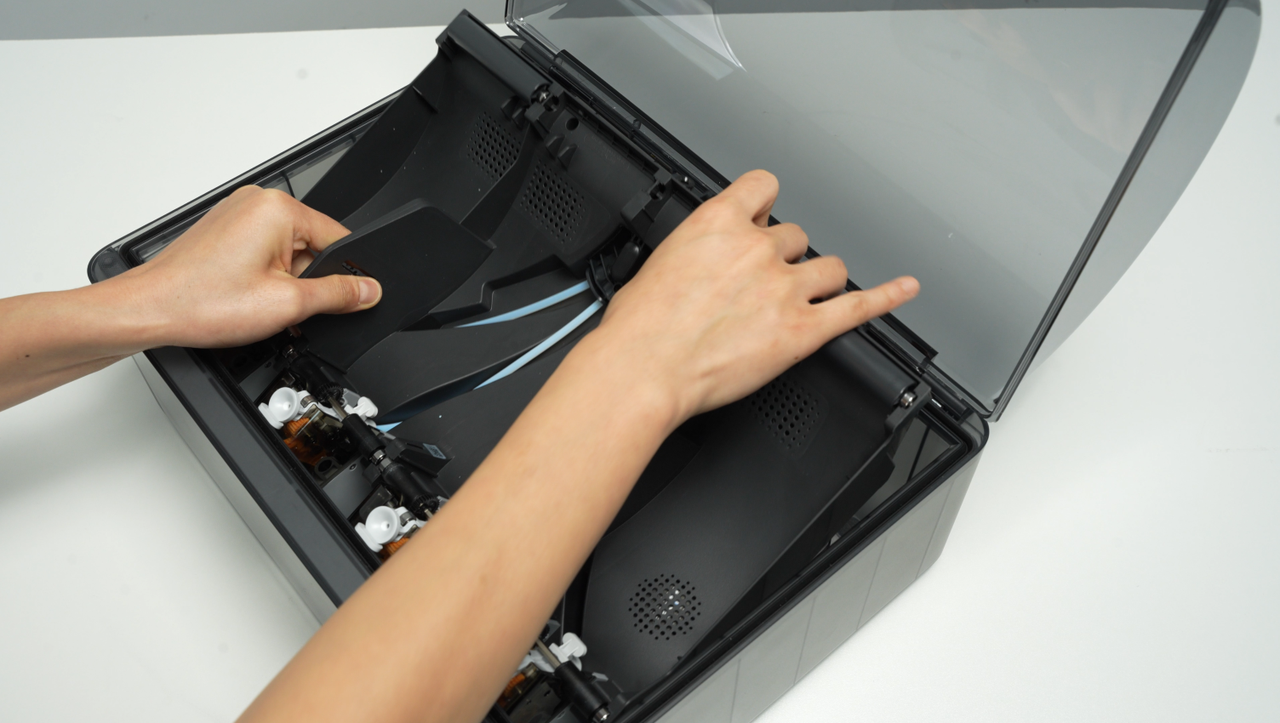

Levantá toda la parte de atrás del marco principal y ponela vertical sobre la tapa de abajo del AMS 2 Pro. Acordate que hay cables conectados, así que no tires a lo bestia. Lo ideal es levantar primero la parte de adelante y empujarla un poco para hacerle lugar a la parte de atrás.

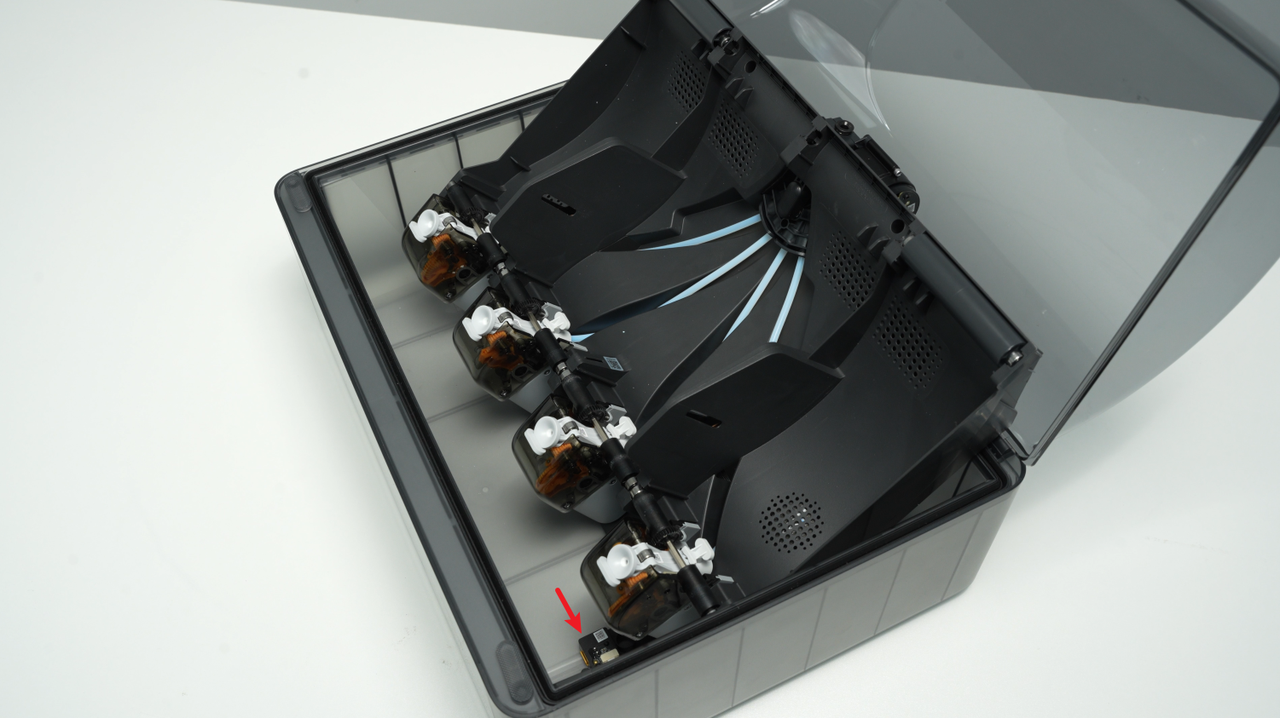

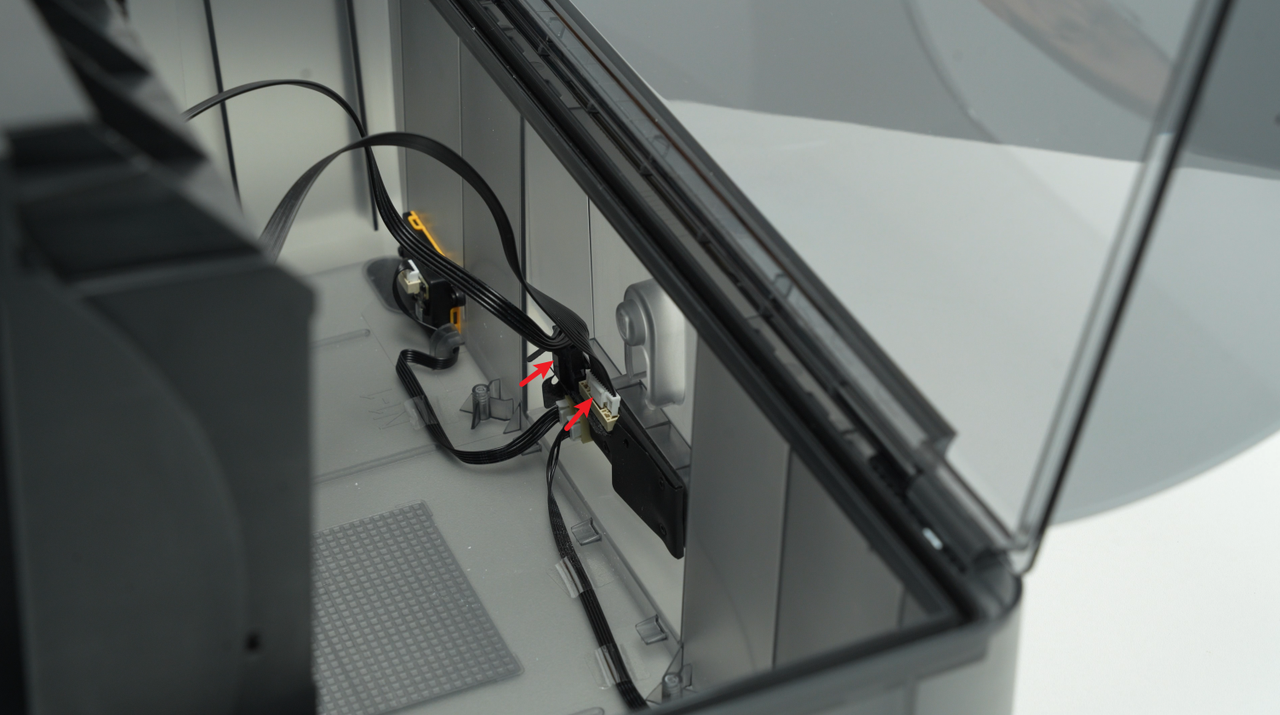

Cuando pongas el marco principal vertical, tené cuidado de no aplastar los componentes electrónicos de la ventilación. Destrabá el seguro, desenchufá el cable de señal y el de alimentación en la placa de poder del AMS 2 Pro, y levantá todo el marco principal junto para sacarlo.
Cambiar el cable de alimentación y el cable de señal
Paso 1 - Sacar los cables

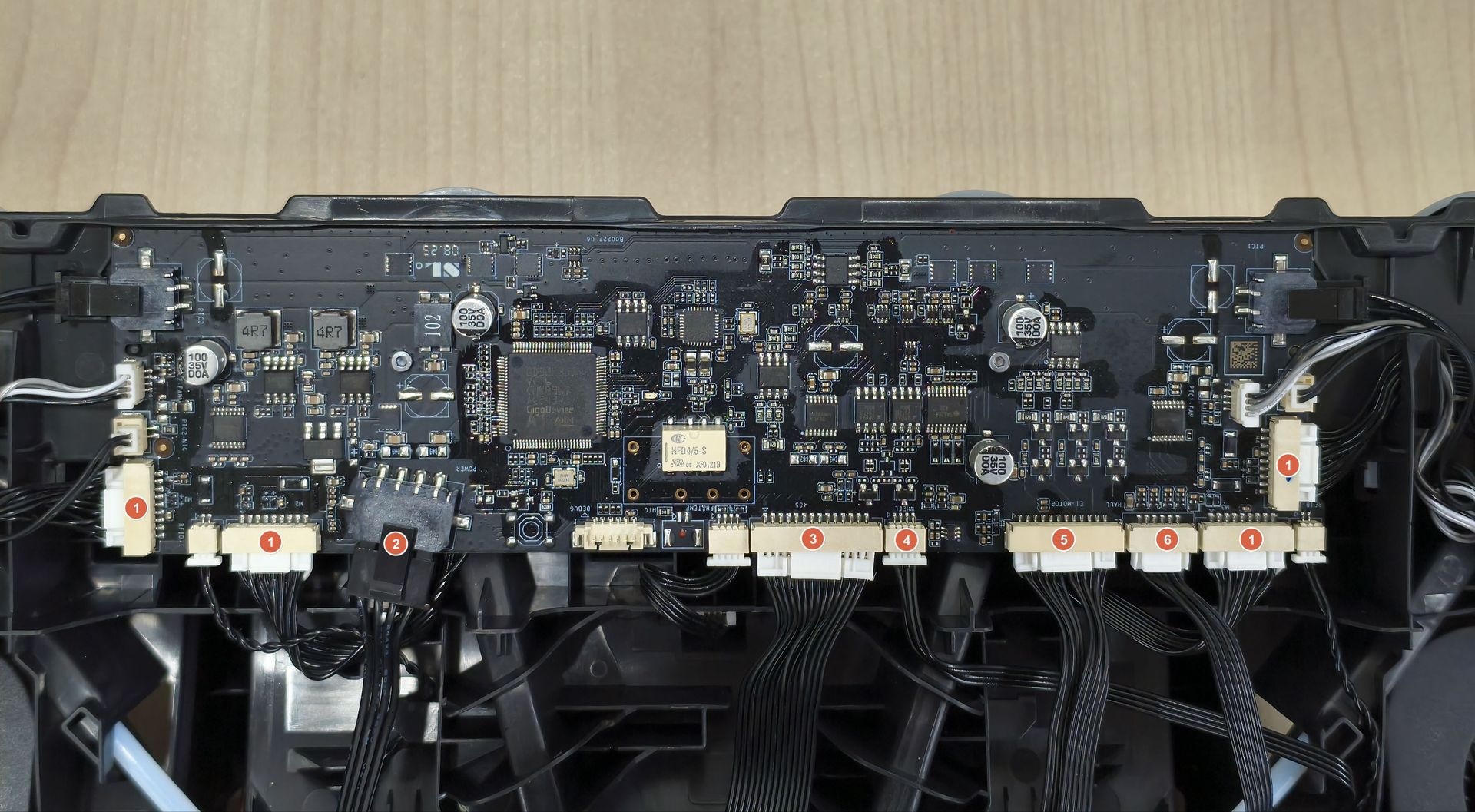

Buscá los conectores del cable de alimentación y de señal en la placa base y desenchufalos. Vas a tener que apretar la travita y hacer un poquito de fuerza para que salgan más fácil.
Paso 2 - Conectar los cables
Enchufá el cable de alimentación nuevo y el cable de señal en los conectores de la placa base del AMS 2 Pro siguiendo el orden.
Cambiar el cable del motor del hub interno
Paso 1 - Sacar el cable
Buscá los dos conectores del cable del motor del hub interno en la placa base y en el hub en sí, y desenchufalos.
Paso 2 - Conectar el cable
Enchufá el cable nuevo del motor en los conectores que corresponden de la placa base del AMS 2 Pro y del hub interno.
Cambiar el cable del sensor de efecto Hall del hub interno
Paso 1 - Sacar el cable del sensor
Buscá los conectores en la placa y desenchufá el cable del sensor de efecto Hall del hub interno.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
