Este artículo te explica cómo reemplazar la mainboard del AMS 2 Pro. Seguí estos pasos con cuidado para desarmar y volver a conectar todo correctamente. Acordate de trabajar siempre con la impresora apagada y desenchufada.
Modelos de impresoras compatibles
AMS 2 Pro (en adelante, AMS).

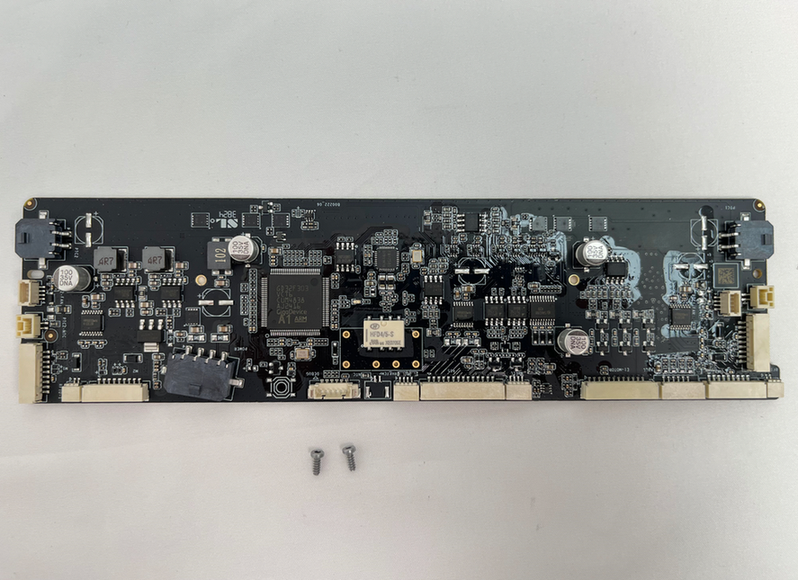

Mainboard del AMS 2 Pro
La mainboard del AMS es la placa de alimentación central del equipo. Ofrece una serie de conectores a través de los cuales se enlazan los distintos componentes funcionales.
¿Cuándo corresponde usar esta guía?
Cuando notes fallas como un voltaje anormal en la mainboard del AMS, sobrecalentamiento o componentes quemados, problemas de comunicación entre módulos, conectores dañados o un fallo irreversible al actualizar el firmware, es probable que tengas que reemplazar la placa.
Herramientas y materiales necesarios
- Nueva placa de alimentación del AMS 2 Pro
- Llave Allen H2.0
- Llave Allen H1.5
- 30 minutos
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica y en los cables del cabezal. Si hacés esto con la impresora prendida, podés provocar un cortocircuito, arruinar la electrónica y correr riesgos de seguridad.
Durante el mantenimiento o cuando estés buscando problemas, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían hacer corto si tocan otros metales o piezas mientras la máquina sigue prendida. Esto te puede romper la placa de la impresora y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla de la corriente antes de arrancar con el mantenimiento. Así evitás cortocircuitos y laburás seguro. Si tenés dudas sobre esta guía, mandanos un ticket de soporte detallando el problema y te vamos a dar una mano lo antes posible.
Antes de empezar, fijate bien que el AMS esté desconectado de la impresora.
Sacar la mainboard
Paso 1 - Sacar el tubo PTFE de la parte de atrás del AMS

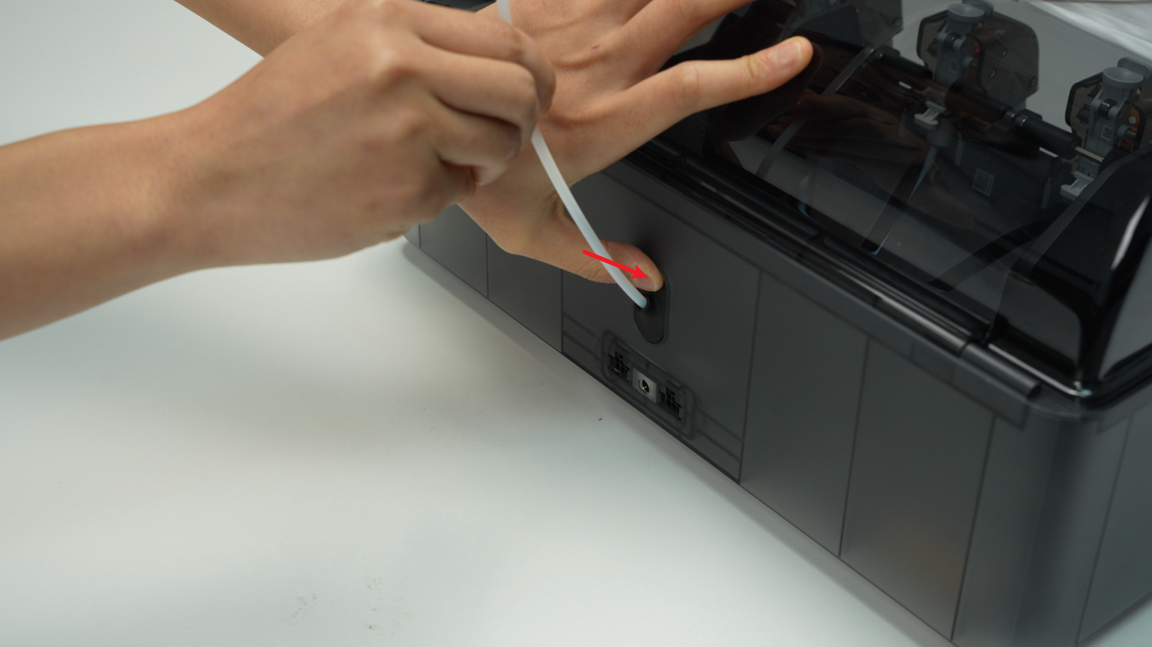

Apretá el botón de liberación del tubo PTFE desde la parte trasera del AMS para destrabar el acople y, después, tirá del tubo para sacarlo.
Paso 2 - Sacar el botón de liberación del tubo PTFE
Apretá el clip desde el lado de adentro de la tapa inferior para que el botón de liberación salte solo, y sacalo por la parte de atrás del AMS.
Cuando aprietes la traba, usá la otra mano para sostener el tubo PTFE desde atrás del AMS al soltar el switch; así evitás que el resorte salga volando y se pierda.
Paso 3 - Retirar el marco principal del AMS

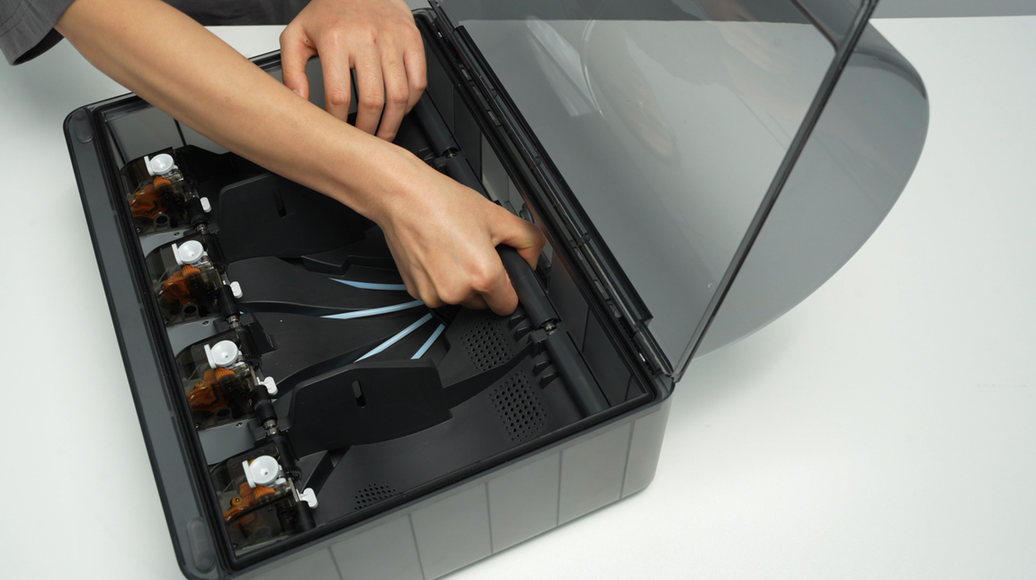

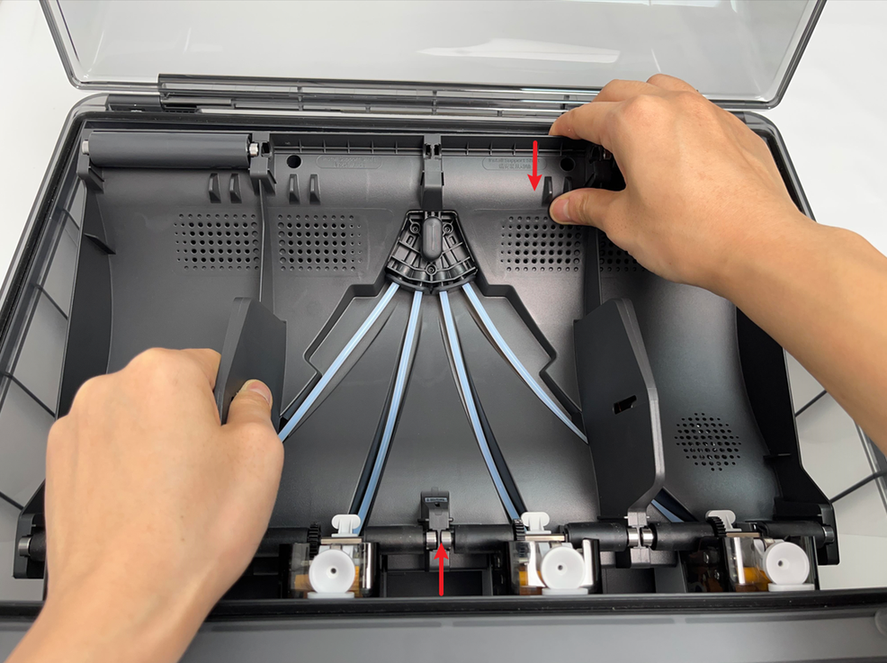

Sacá el soporte de las dos ranuras del medio para dejar a la vista los dos agujeros de los tornillos. Cuando saques el buje, tené cuidado con los rodamientos de cada punta para no perderlos.

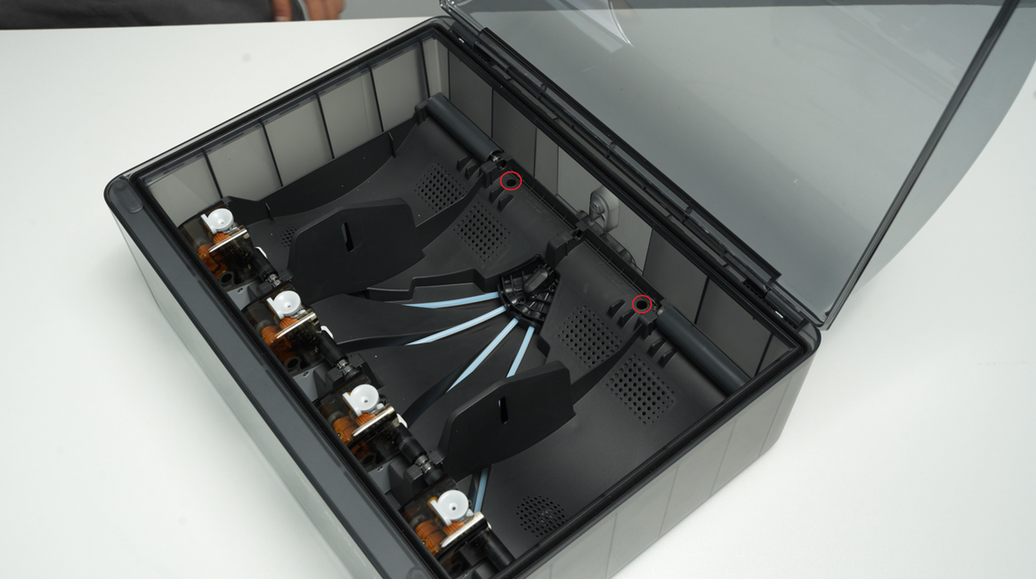

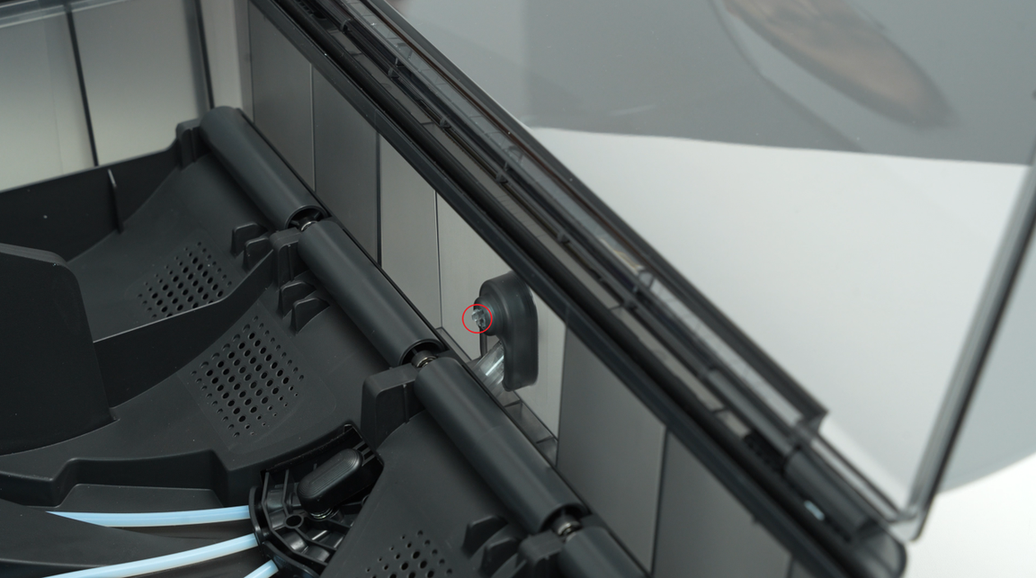

Sacá los dos tornillos A que sujetan el marco principal del AMS.

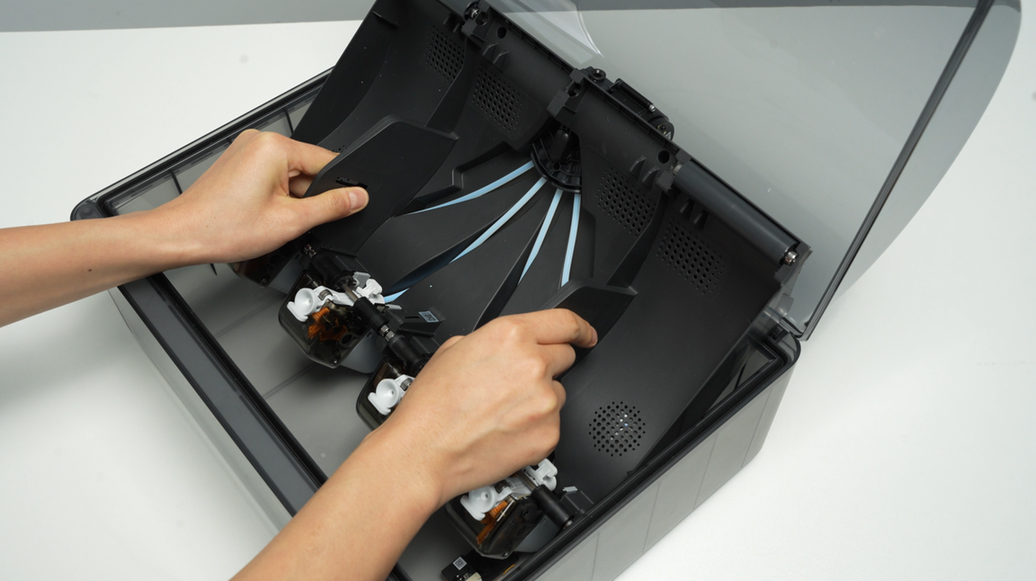

Levantá del todo la parte de atrás del marco principal y apoyala verticalmente sobre la tapa inferior del AMS. Ojo que hay cables conectados, así que no tires a lo bruto. Al levantarlo, te conviene arrancar por la parte de adelante del marco y después empujarlo hacia el frente para hacerle lugar a la parte trasera.
Cuando apoyes el marco en vertical, esquivá los componentes electrónicos de la ventilación para no aplastarlos.

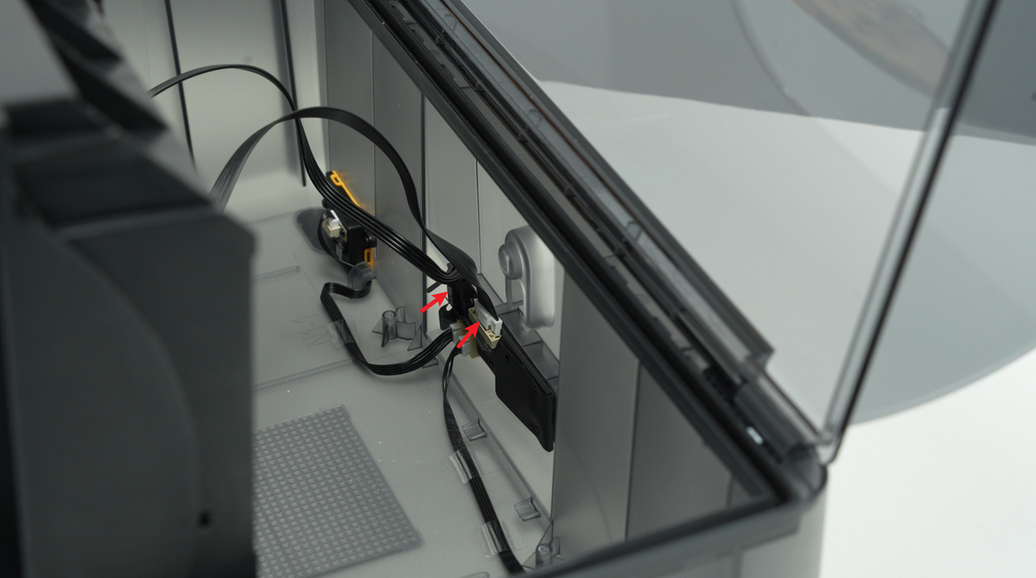

Destrabá el seguro, desenchufá el cable de señal y el de alimentación en la placa del AMS, y sacá todo el conjunto del marco principal.
Paso 4 - Desconectar los 18 cables

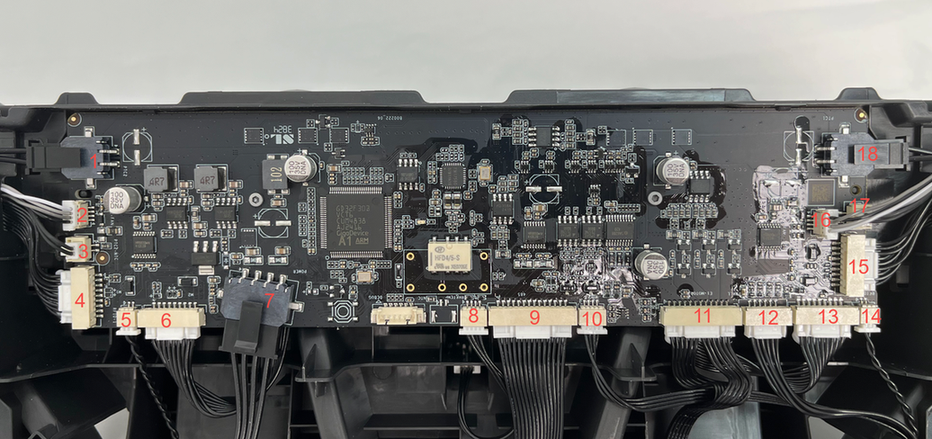

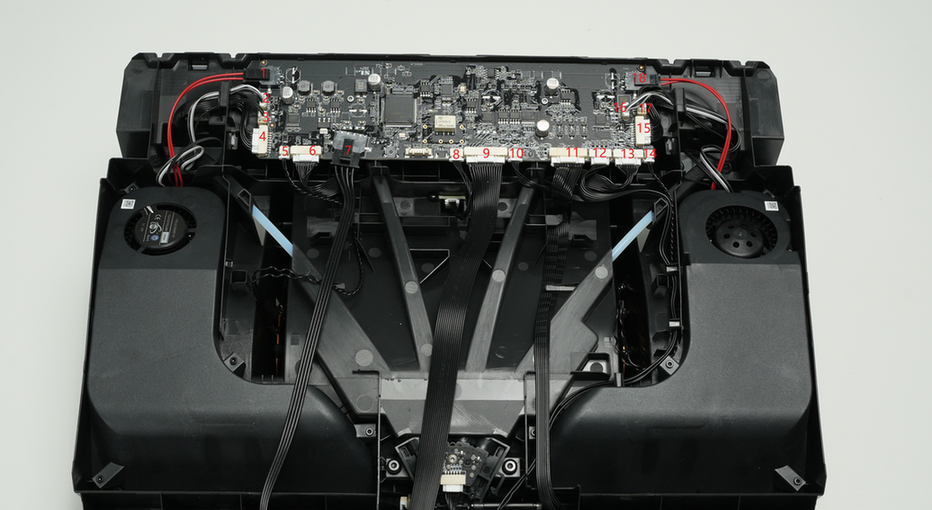

Desenchufá todos los cables de sus conectores en la mainboard. Te recomiendo marcar los cables o sacarles una foto antes para no pifiarla cuando tengas que volver a conectarlos.
Paso 5 - Sacar la mainboard

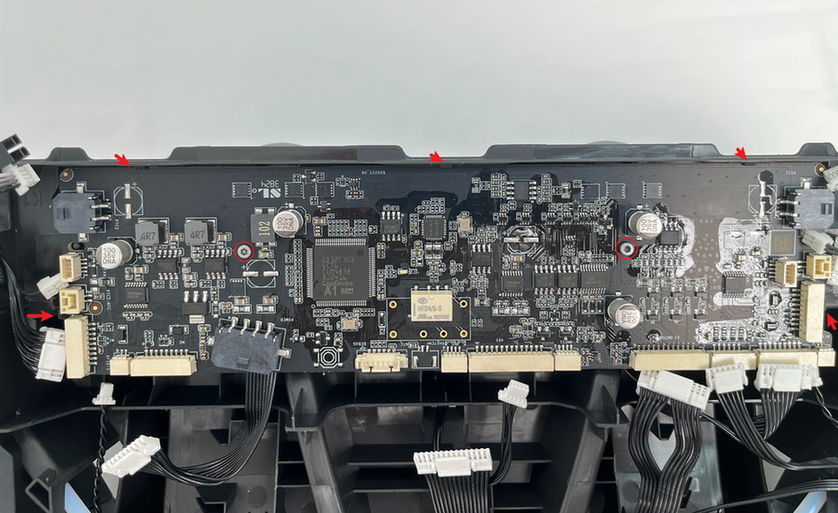

La mainboard del AMS está agarrada con 2 tornillos y 6 clips.
Después de sacar los 2 tornillos, levantá la mainboard desde abajo, empujá el clip izquierdo hacia afuera y retirá la placa.
Instalar la mainboard
Paso 1 - Instalar la mainboard

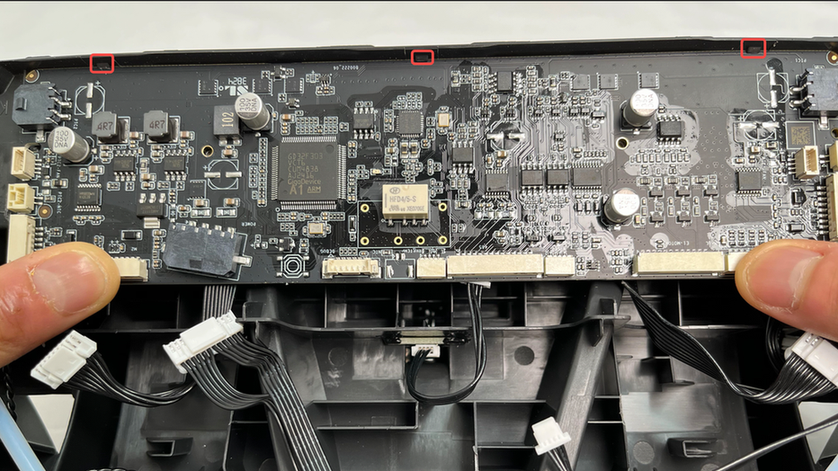

Colocá la mainboard en el marco principal del AMS. Primero meté la placa en los 3 clips del borde superior (de abajo hacia arriba), después presionala un poco para abajo y encajala en los 2 clips de los costados.
Un consejo: cuando instales la mainboard del AMS, revisá bien los enchufes y no aprietes ningún cable que quede por detrás de la placa.
En este paso, todavía no ajustes los 2 tornillos de la mainboard. Hacelo recién después de enchufar todos los conectores en el paso que sigue.
