Este artículo explica cómo cambiar la unidad de calentamiento del AMS 2 Pro. Acá vas a encontrar el paso a paso para desarmar la estructura, desconectar los componentes de forma segura y colocar la unidad nueva.
Modelos compatibles
AMS 2 Pro (en adelante, AMS).
Este artículo toma una de las unidades de calentamiento (ranuras 1 y 2) como ejemplo. El método para desarmar y armar la otra unidad es exactamente igual.
Unidad de calentamiento del AMS 2 Pro
La unidad de calentamiento del AMS es un componente que sirve para secar el filamento adentro del equipo. Viene con un calentador, un ventilador y un sensor de temperatura NTC.

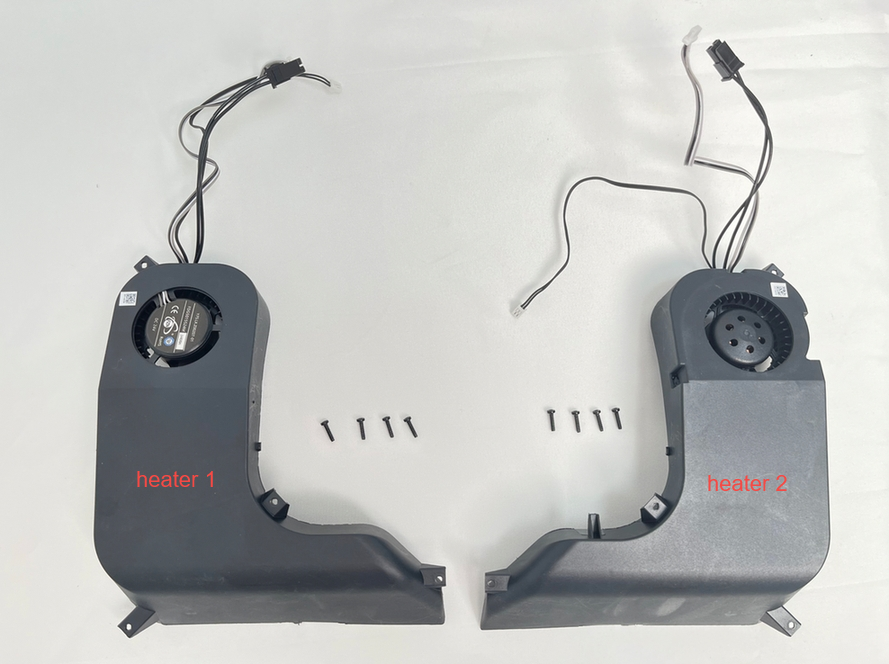

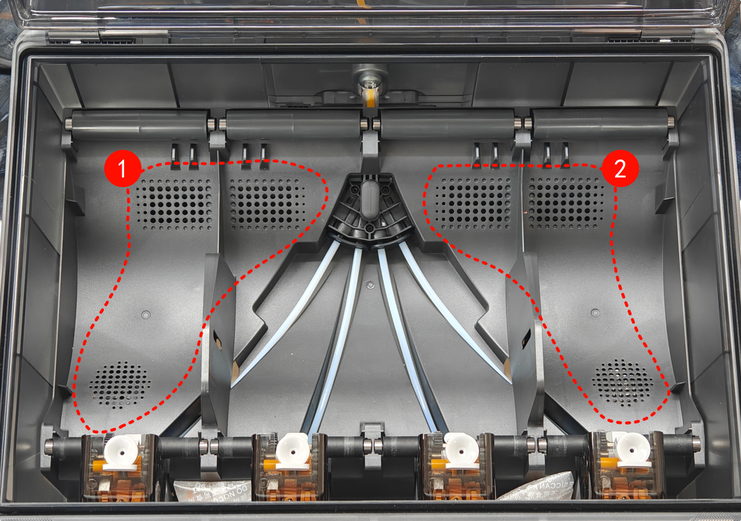

- Calentador 1 (lado izquierdo): Abastece a las ranuras 1 y 2, lo identificás por el sticker del ventilador.
- Calentador 2 (lado derecho): Abastece a las ranuras 3 y 4, lo identificás por las paletas del ventilador.
¿Cuándo corresponde cambiarla?
Cuando el filamento se seca mal y salta un mensaje de error en el HMS avisando que hay que cambiar el módulo, o si el equipo de soporte técnico diagnostica la falla y te indica el reemplazo.
Herramientas y materiales necesarios
- Nueva unidad de calentamiento del AMS 2 Pro
- Llave Allen H2.0
- Llave Allen H1.5
- 20 minutos
Advertencia de seguridad
¡IMPORTANTE! Es clave apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo meter mano en la electrónica o los cables del cabezal. Hacer esto con la máquina prendida puede provocar un cortocircuito, quemar componentes y generar un riesgo de seguridad.
Durante el mantenimiento o la búsqueda de fallas, capaz tenés que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que pueden hacer corto si se tocan entre sí, con algún metal o con otra pieza mientras la máquina sigue prendida. Por eso, acordate siempre de apagar la impresora y desenchufarla de la corriente antes de empezar para evitar problemas graves. Si tenés dudas, mandá un ticket de soporte técnico y te damos una mano.
Antes de arrancar, asegurate de que el AMS esté desconectado de la impresora.
Sacar la unidad de calentamiento
Paso 1 - Sacar el tubo PTFE de la parte de atrás del AMS

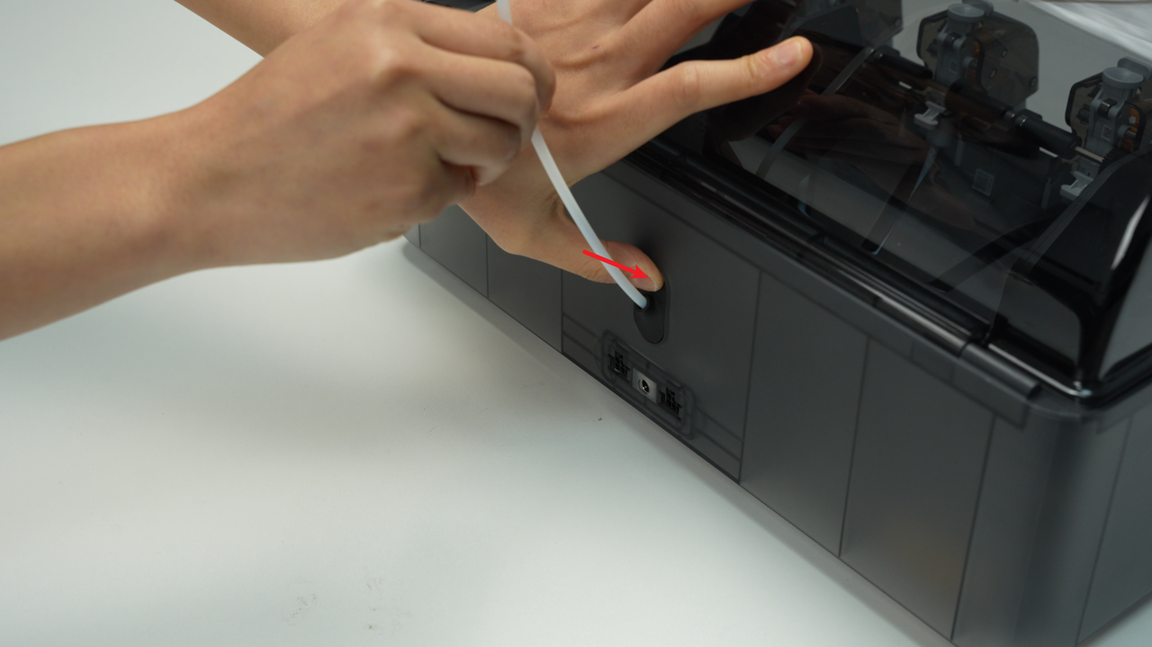

Apretá el botón que libera el tubo PTFE en la parte trasera del AMS para destrabar el acople, y tirá del tubo para sacarlo.
Paso 2 - Sacar el botón del tubo PTFE

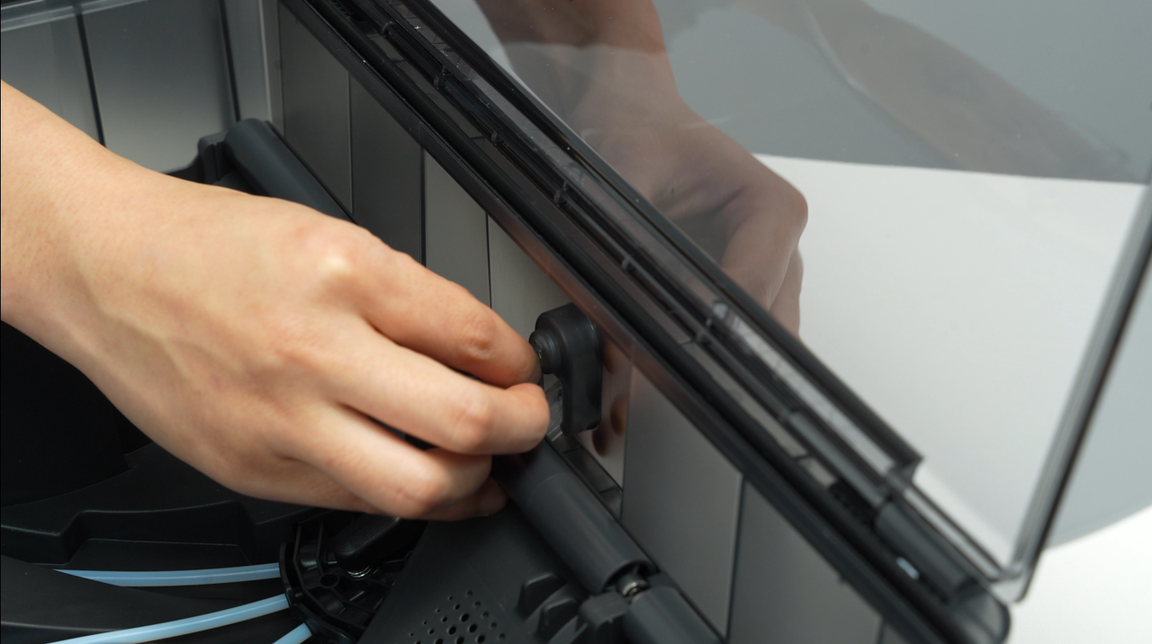

Pellizcá el clip desde adentro de la tapa inferior para que el botón del tubo PTFE salte solo, y después sacalo desde atrás del AMS. Mientras apretás la traba, agarrá el tubo PTFE desde atrás con la otra mano para liberar el switch y evitar que el resorte salte y se pierda.
Paso 3 - Sacar la estructura principal del AMS

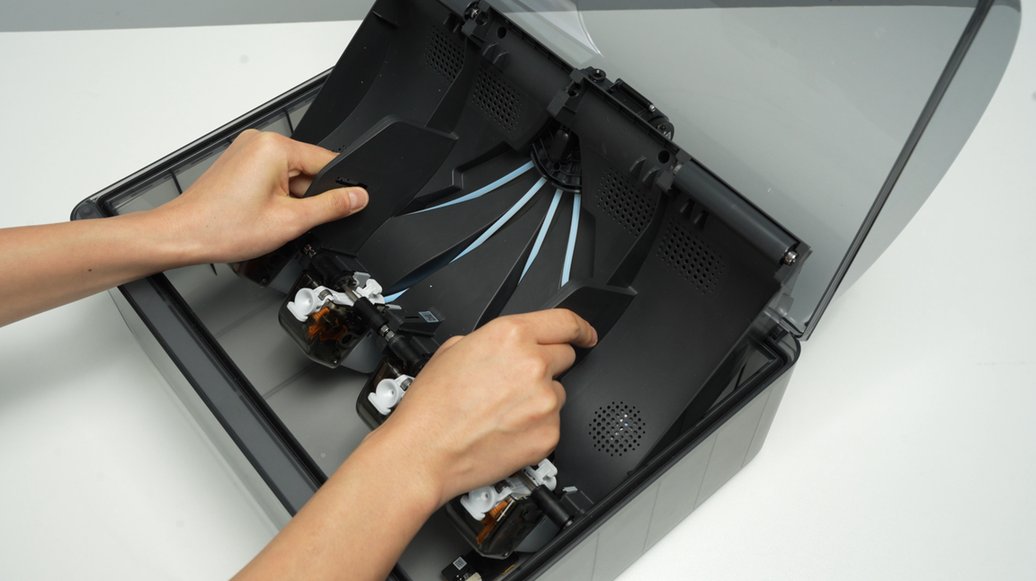

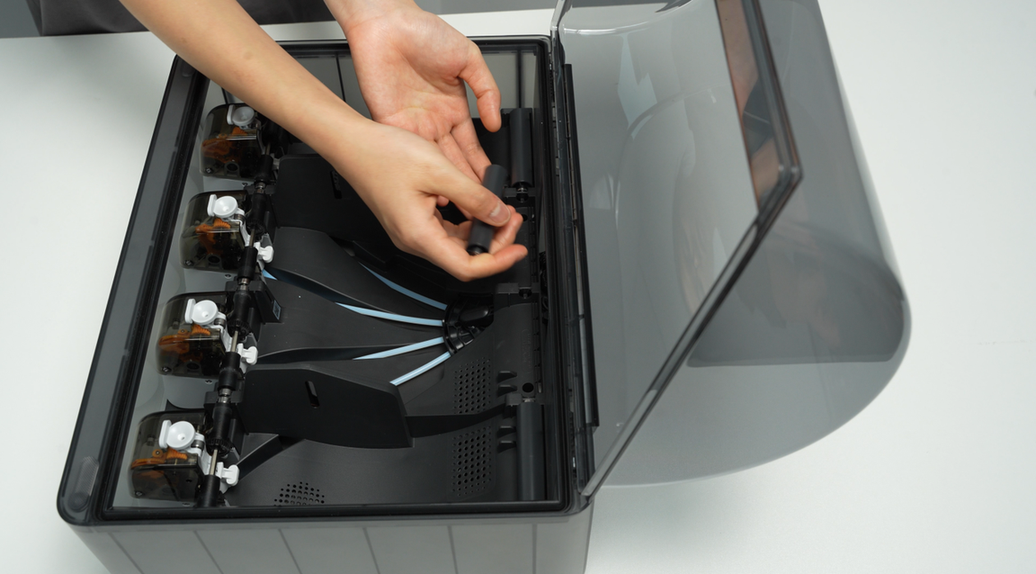

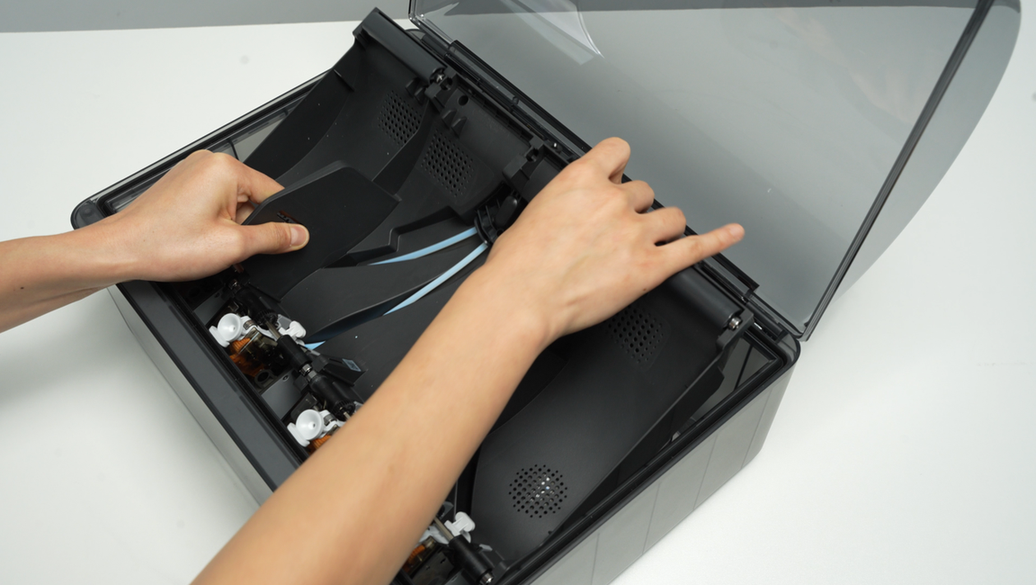

Sacá el conjunto de la funda de soporte de las dos ranuras del medio para dejar a la vista los dos agujeros de los tornillos. Cuando saques esta funda, tené cuidado con los rodamientos de las puntas para no perderlos.

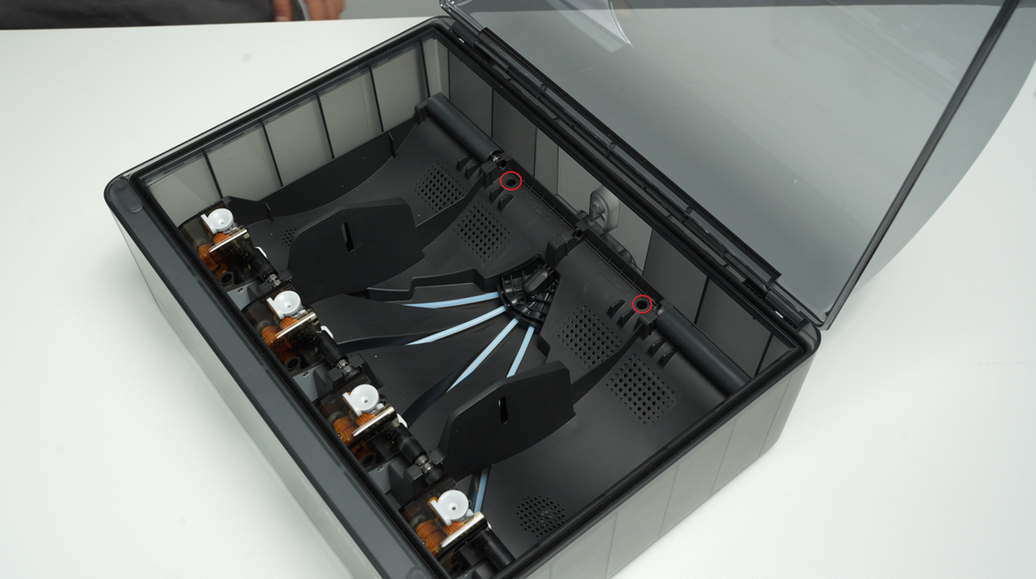

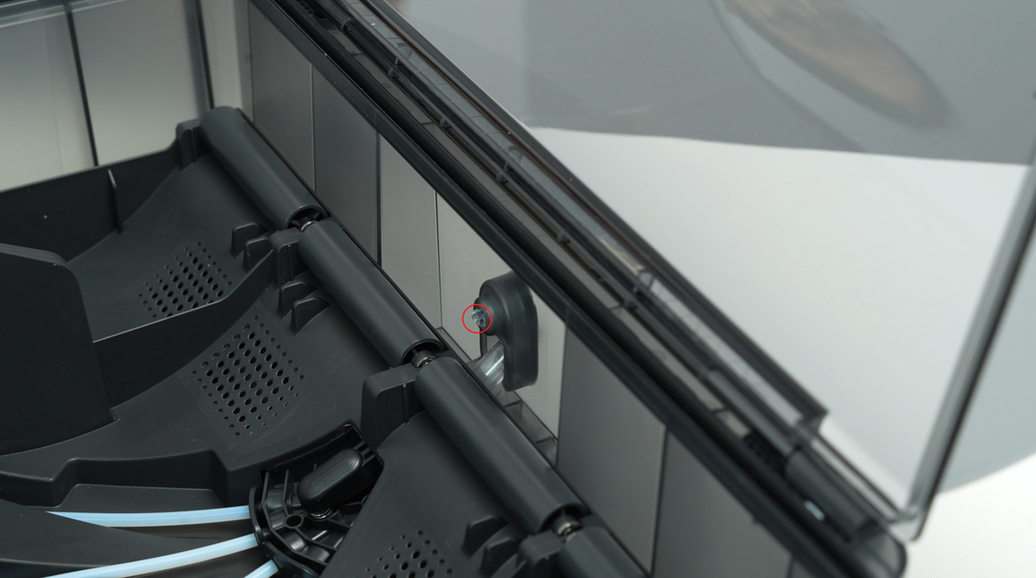

Sacá los dos tornillos A que agarran la estructura principal del AMS.

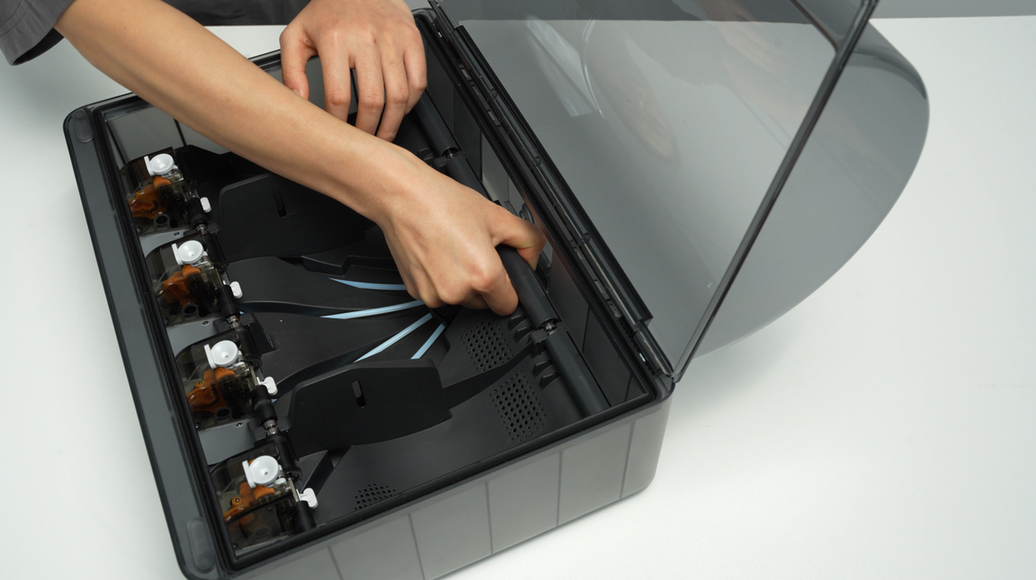

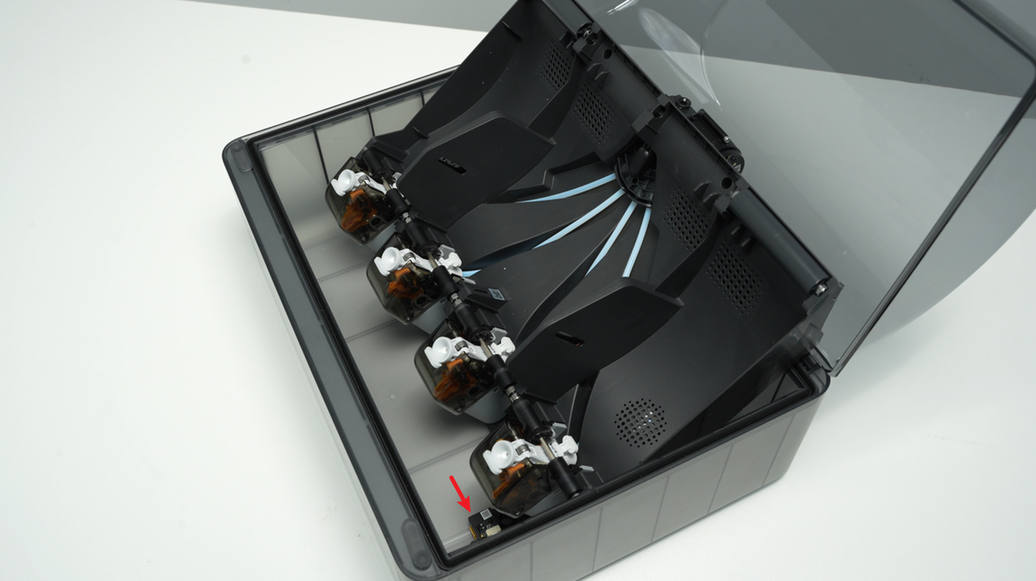

Levantá toda la parte de atrás de la estructura y apoyala verticalmente sobre la tapa inferior del AMS. Fijate que hay cables conectados, así que no tires con mucha fuerza. Para levantarla, te conviene subir primero la parte de adelante y después empujar para hacerle lugar a la parte trasera.

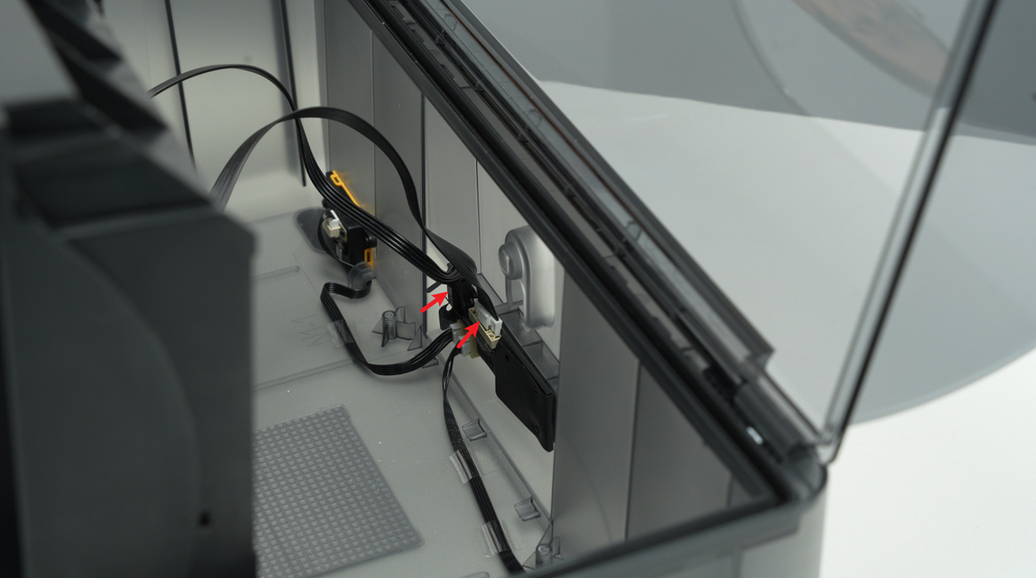

Al apoyar la estructura en vertical, esquivá los componentes electrónicos de la ventilación para no aplastarlos. Destrabá el conector, desenchufá el cable de señal y el de corriente de la placa del AMS, y sacá toda la estructura principal junta.
Paso 4 - Desconectar cables y sacar tornillos
Desenchufá los 3 conectores de la unidad de calentamiento (calentador, ventilador y NTC) de la placa principal, sacá los cables de los clips y retirá los 4 tornillos.
Paso 5 - Sacar la unidad de calentamiento
La unidad está agarrada con 4 tornillos y 2 clips. Después de sacar los tornillos, usá alguna herramienta para hacer palanca despacito en el plástico cerca de la traba y soltarla. Te conviene destrabar primero la que está cerca de la bobina RFID. Después de abrirla, agarrá la unidad con la mano, hacé palanca en el otro clip y finalmente retirala.
Instalar la unidad de calentamiento
Paso 1 - Instalar la unidad de calentamiento
Instalá la unidad de calentamiento.
