Este artículo te explica cómo cambiar la tapa superior y la cubierta inferior del AMS 2 Pro. Es un proceso sencillo pero que requiere paciencia y cuidado con los componentes electrónicos. Seguí estos pasos al pie de la letra para dejar tu equipo funcionando bárbaro.
Modelos de impresoras compatibles
AMS 2 Pro (de acá en adelante llamado AMS).

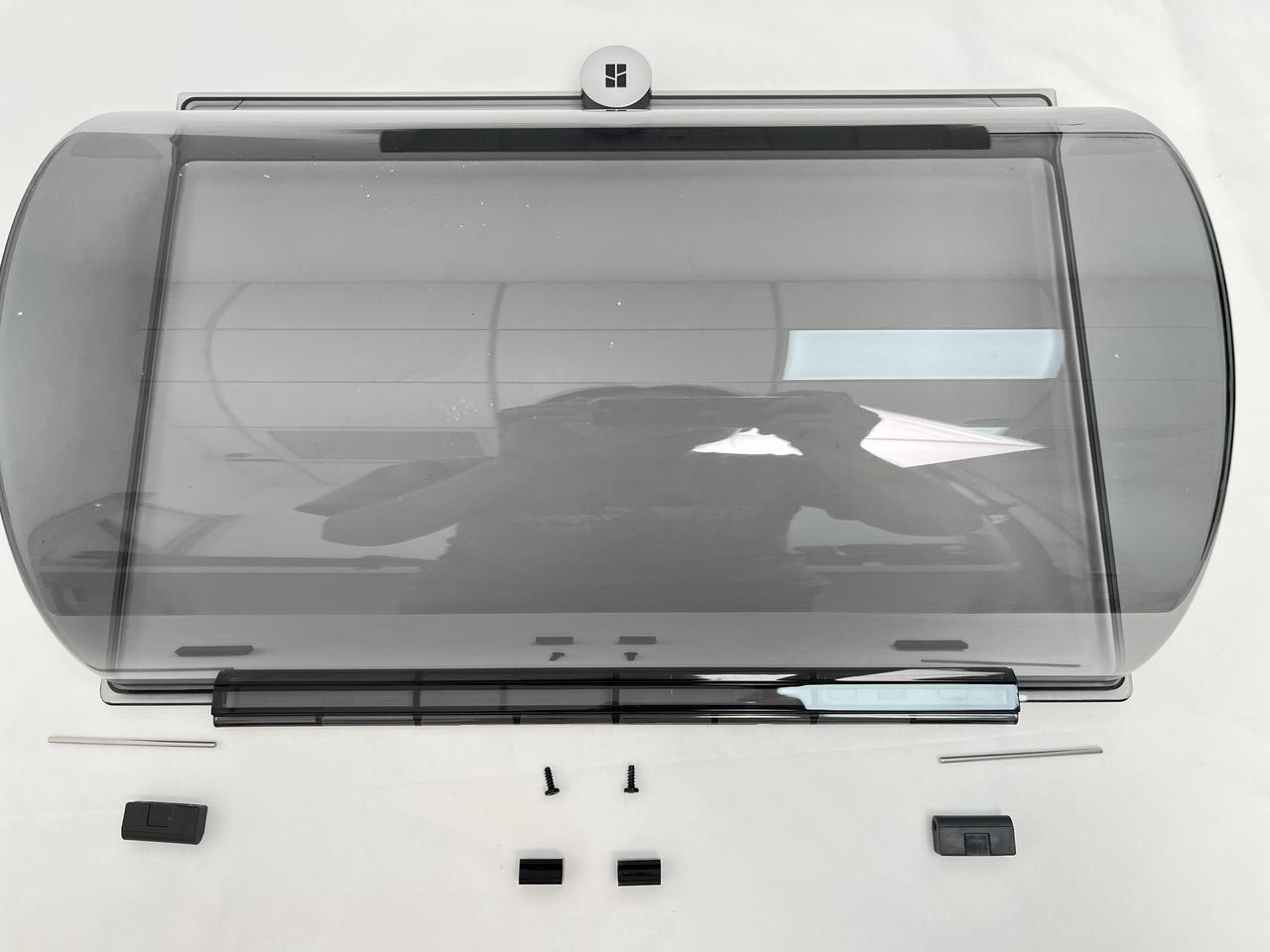

Tapa superior y cubierta inferior del AMS 2 Pro

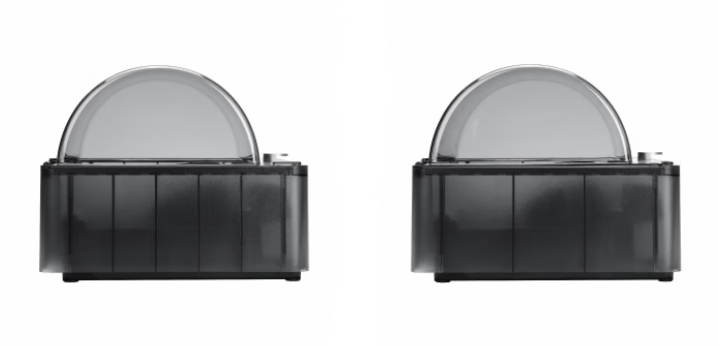

Nota: Por diferencias en los procesos de producción entre lotes, puede haber pequeñas variaciones en la estructura, pero no afectan el funcionamiento.
¿Cuándo usar esta guía?

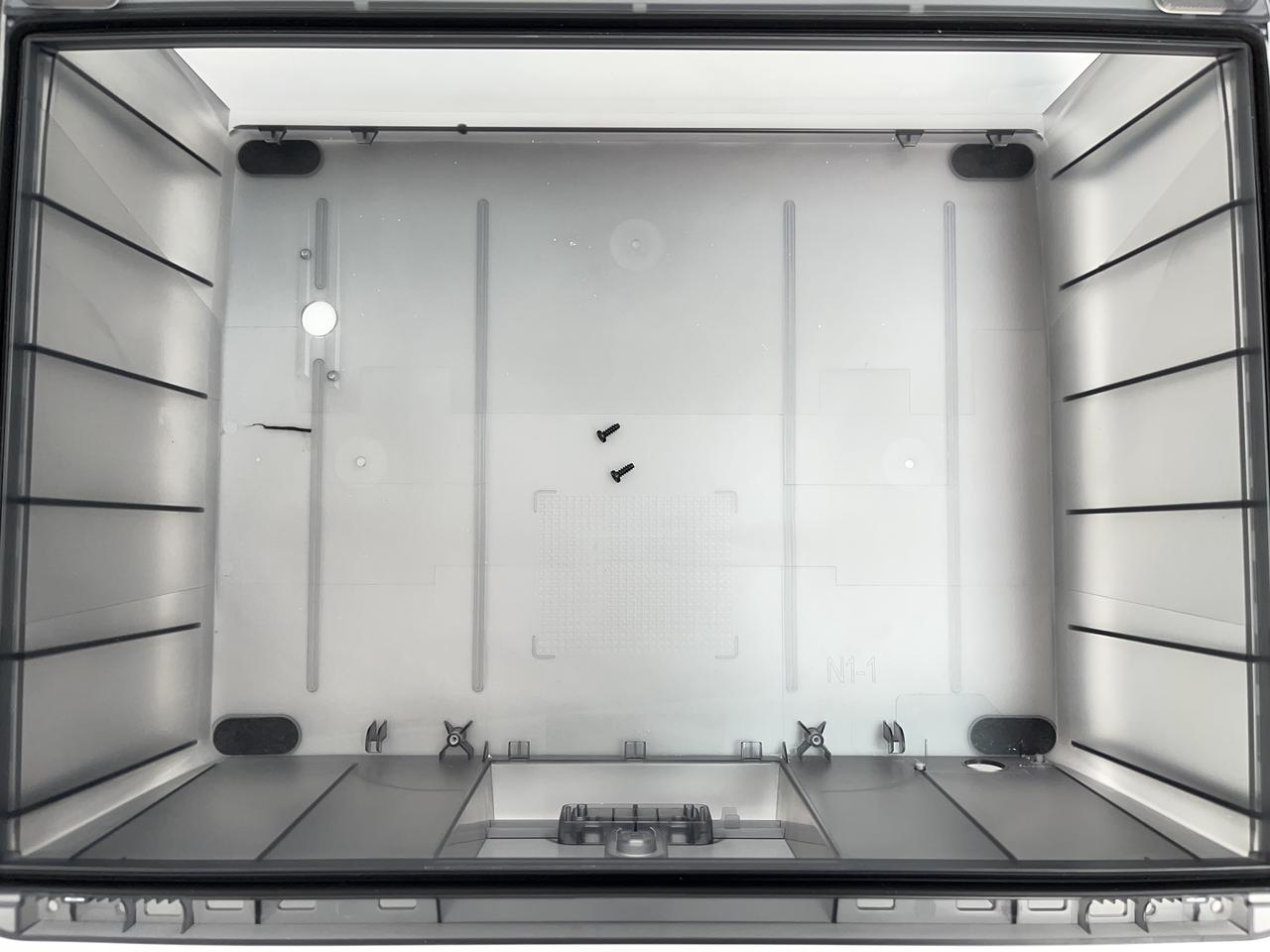

Si la tapa superior se rajó durante el transporte y tenés que cambiarla; o si la cubierta inferior se rompió por el mismo motivo y necesitás reemplazar toda la unidad de la base.
Herramientas y materiales necesarios
- Tapa superior o cubierta inferior nueva para el AMS
- Llave Allen H2.0
- Llave Allen H1.5
- 20 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento, incluyendo el trabajo con la electrónica y los cables. Hacer esto con la máquina prendida puede provocar un cortocircuito, arruinar componentes y ser peligroso.
Durante el arreglo, capaz tengas que desarmar partes como el hotend. Esto deja a la vista cables y componentes eléctricos que podrían hacer corto si se tocan entre sí, rozan algún metal o la misma electrónica mientras la impresora sigue encendida. Esto puede quemar la placa y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la máquina y desenchufarla antes de meter mano. Así evitás cortos o daños en la electrónica y trabajás seguro. Si te queda alguna duda sobre esta guía, te recomendamos abrir un ticket de soporte contándonos el problema y vamos a hacer lo posible para darte una mano rápido.
Antes de arrancar, fijate que el AMS esté desconectado de la impresora.
Retiro de la tapa superior y la cubierta inferior del AMS
Paso 1 - Sacar el tubo de PTFE de la parte de atrás del AMS

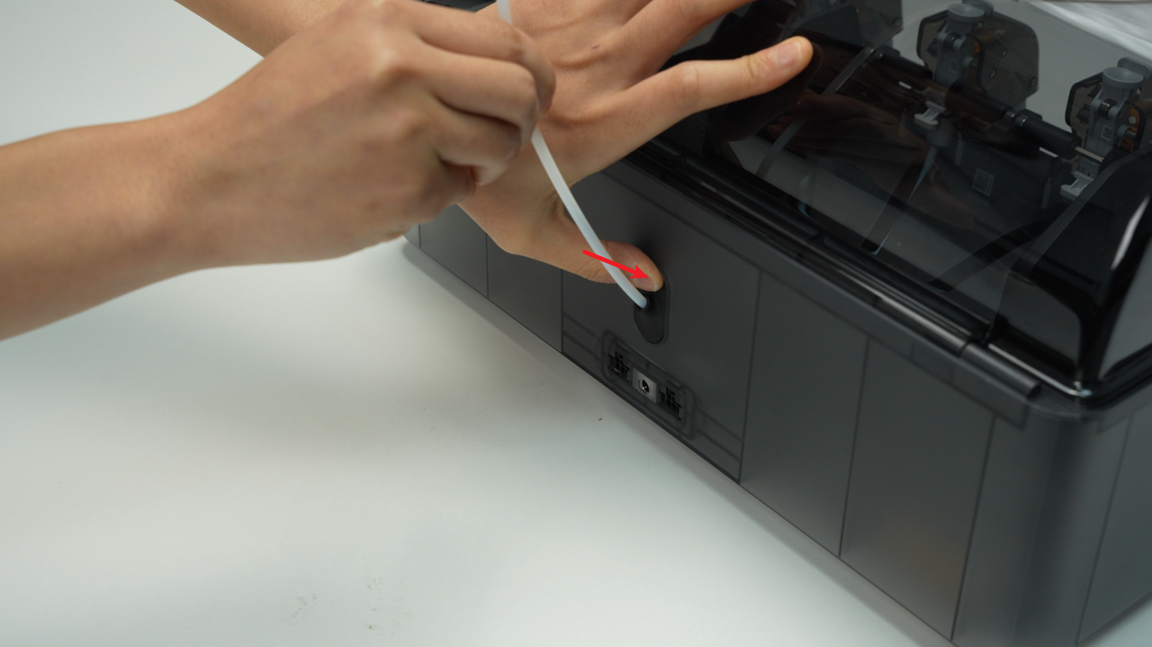

Apretá el botón de liberación atrás del AMS para destrabar el acople y tirá del tubo de PTFE para sacarlo.
Paso 2 - Retirar el botón de liberación del tubo de PTFE
Apretá la traba desde adentro de la cubierta inferior para que el botón salte, y después sacalo por la parte de atrás del AMS.
Cuando aprietes la pestaña, usá la otra mano para atajar el tubo de PTFE desde atrás. Así soltás el switch y evitás que el resorte salga volando y lo pierdas.
Paso 3 - Sacar el ensamble del marco principal del AMS

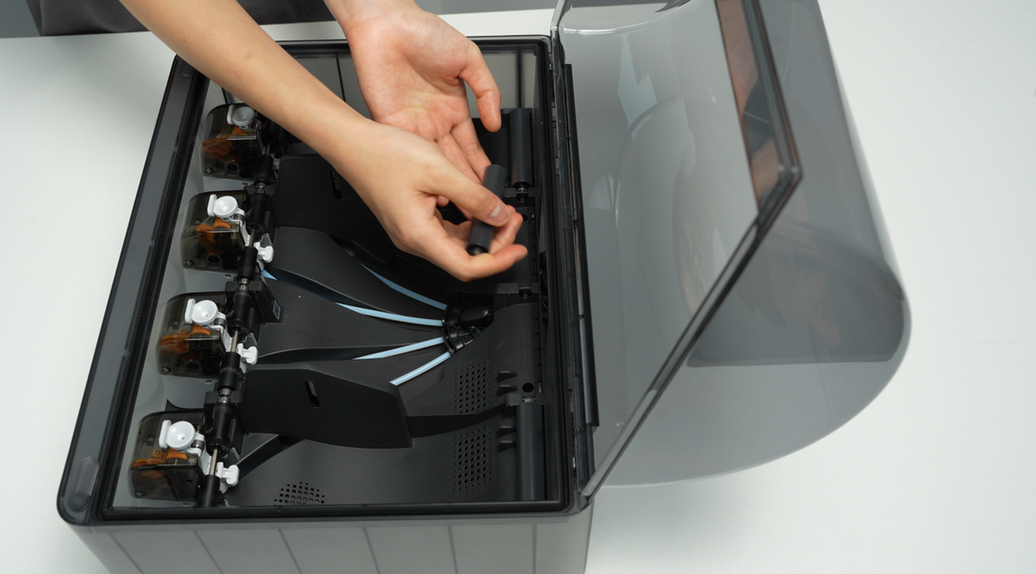

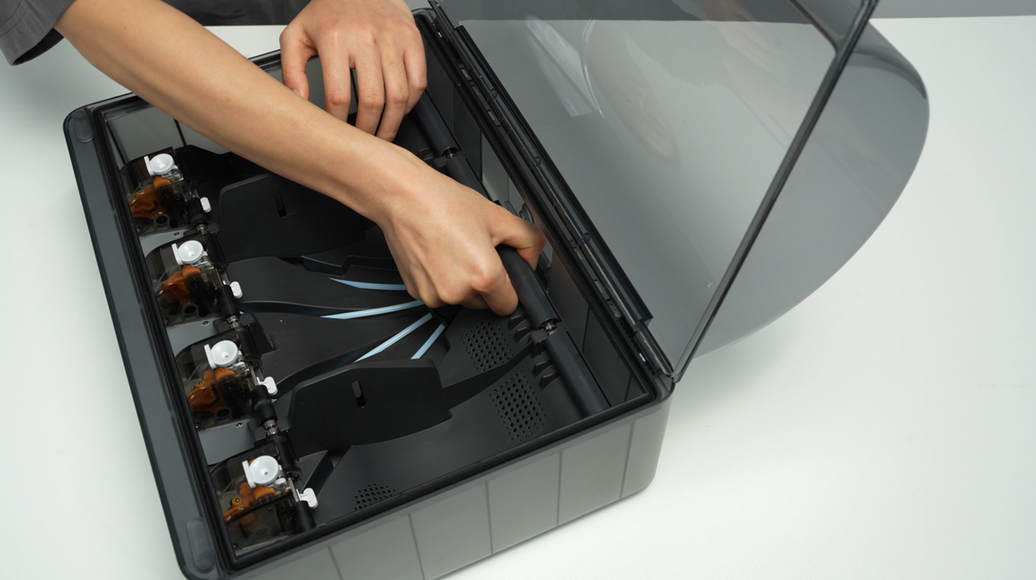

Sacá el soporte de los dos slots del medio para dejar a la vista los dos agujeros de los tornillos. Cuando saques el buje, tené cuidado con los rodamientos de las puntas para no perderlos.

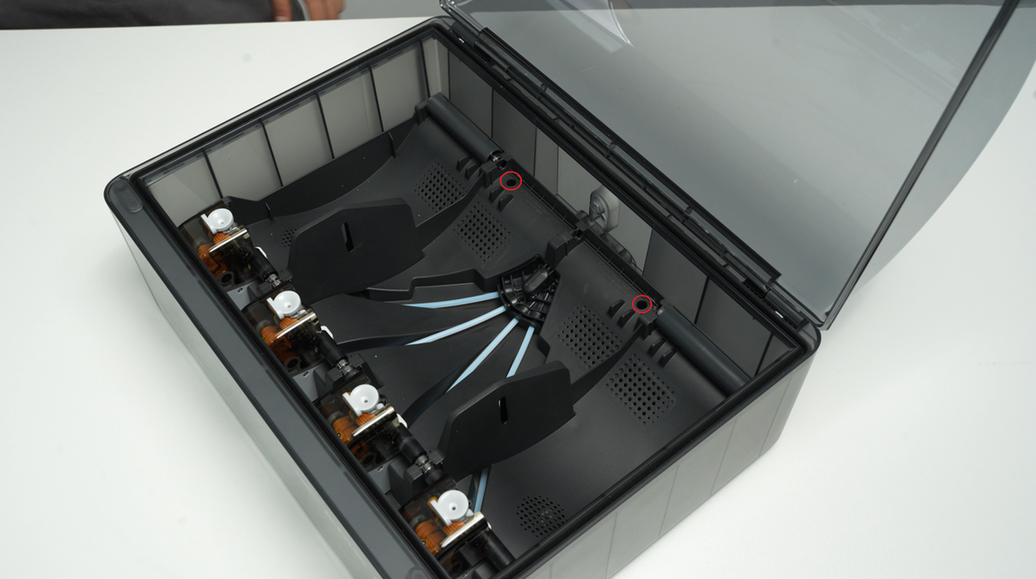

Sacá los dos tornillos A que agarran el marco principal del AMS.

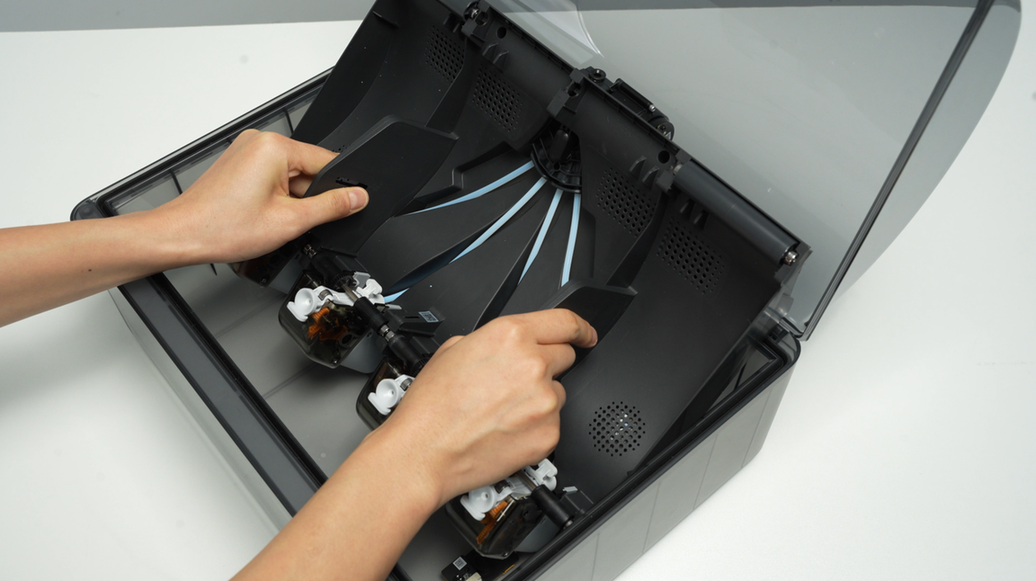

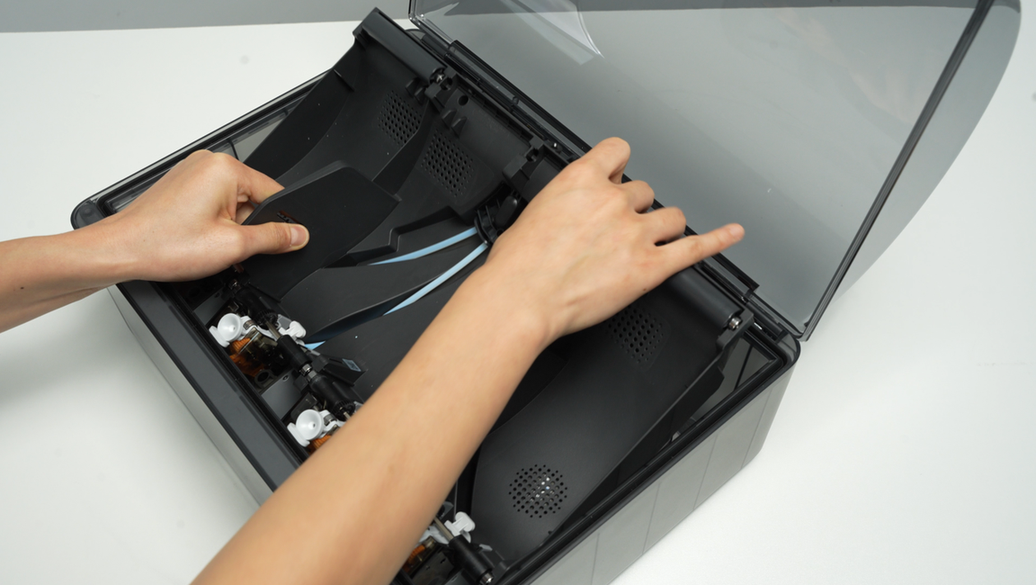

Levantá la parte de atrás del marco por completo y apoyala verticalmente sobre la cubierta inferior del AMS. Ojo que hay cables conectados, así que no tires a lo bruto. Te conviene levantar primero la parte de adelante y empujarla un poco para hacerle lugar a la parte trasera.
Cuando apoyes el marco verticalmente, esquivá los componentes electrónicos de la ventilación para no aplastarlos.

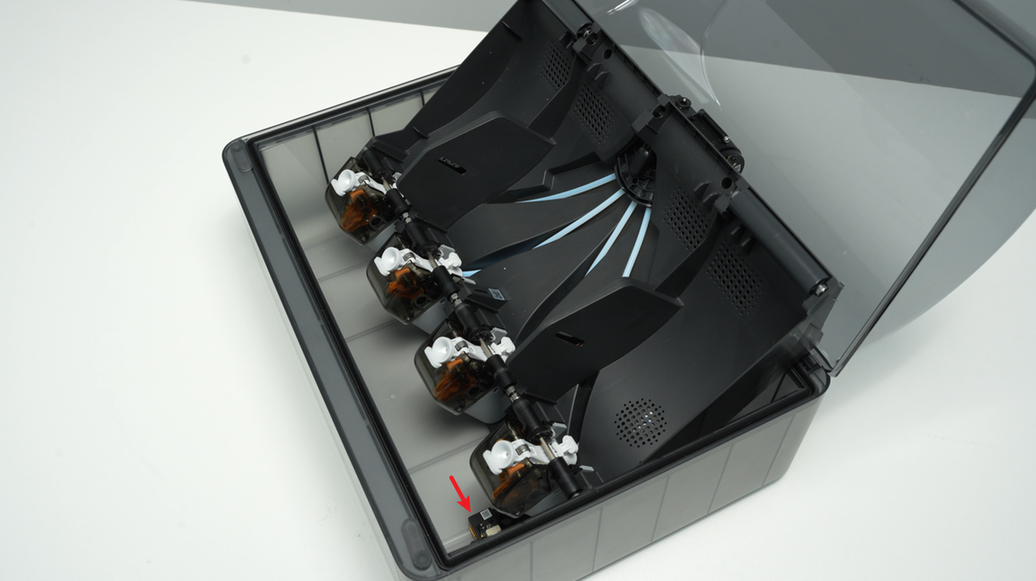

Destrabá el conector, desenchufá el cable de señal y el de corriente de la placa del AMS, y levantá todo el marco principal junto.
Paso 4 - Sacar la placa de alimentación, las tomas de aire y los cables
Sacá los 3 tornillos B de la placa, los 2 tornillos C de la toma de aire y los 2 tornillos D de la salida de aire. Después, retirá todo junto: placa y conductos de ventilación.
Paso 5 - Retirar la tapa superior
Sacá los 4 tornillos de abajo del AMS (2 de cada lado).
Levantá la tapa hacia arriba para sacarla.
Retirá las dos almohadillas de silicona marcadas como se ve en la foto.
Instalación de la tapa superior y cubierta inferior del AMS
Paso 1 - Instalar la tapa superior nueva
Colocá las dos almohadillas de silicona en los agujeros de la base, con la parte hundida mirando para arriba.

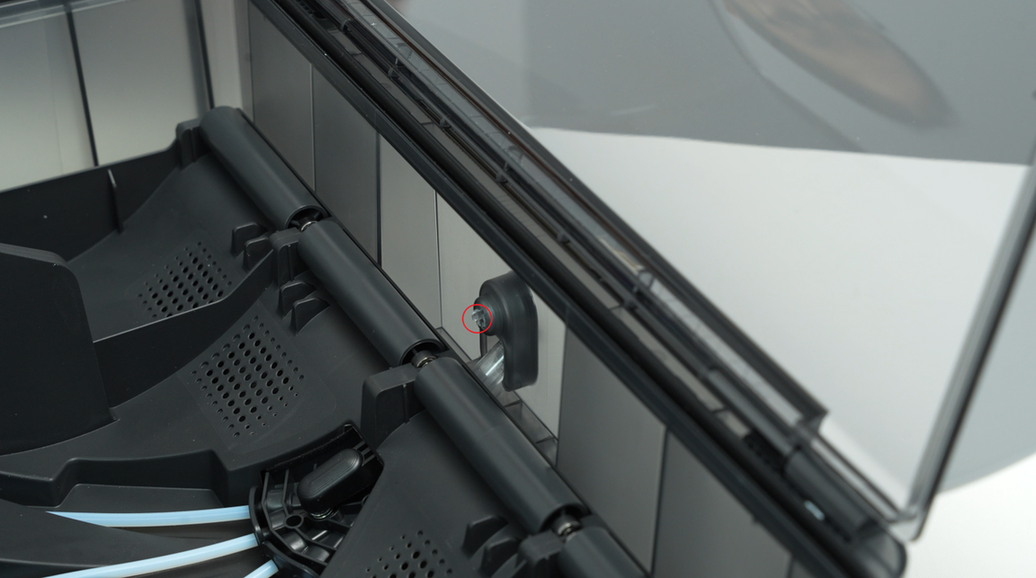

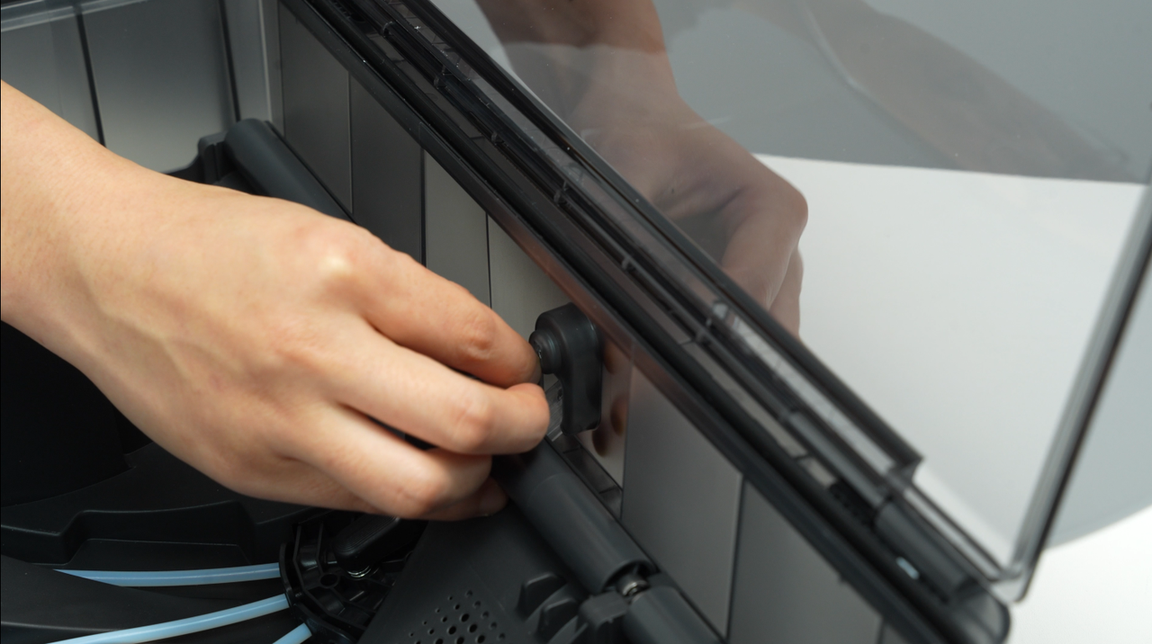

Acomodá la bisagra de plástico en vertical hacia abajo y volvé a ponerla en la tapa del AMS.
Si la bisagra se separó de la tapa, podés in...
