Este artículo explica cómo cambiar el Internal Hub Unit del AMS 2 Pro.
Contenido de la página
- Modelos de impresoras compatibles
- AMS 2 Pro Internal Hub Unit
- AMS 2 Pro Internal Hub Motor
- ¿Cuándo usarlo?
- Herramientas y materiales necesarios
- Lista de tornillos
- Aviso de seguridad
- Cómo sacar el Internal Hub Unit y el motor
- Cómo instalar el Internal Hub Unit y el motor
- Calibración
- Notas finales
Modelos de impresoras compatibles
AMS 2 Pro
AMS 2 Pro Internal Hub Unit
El Internal Hub Unit del AMS 2 Pro es el dispositivo que alimenta el filamento (4 entradas y 1 salida). Abre el puerto de entrada que corresponde según la posición del filamento seleccionado y te da una mano para mandar el filamento a la impresora. También sirve para ayudar a tirar para atrás el filamento que ya se mandó a la impresora y devolverlo al AMS 2 Pro.
AMS 2 Pro Internal Hub Motor
El motor del Internal Hub del AMS 2 Pro se usa para darle energía y mover el Internal Hub Unit del AMS 2 Pro.
El motor del AMS HT es el mismo para su modelo. Si necesitás cambiarle el motor al AMS HT, podés fijarte en esta Wiki.
¿Cuándo usarlo?
Cuando revisaste que todos los tubos de PTFE están bien conectados, pero el filamento se traba a cada rato adentro del Internal Hub Unit del AMS 2 Pro.
Cuando el soporte técnico te confirma que la falla viene del Internal Hub Unit del AMS 2 Pro.
Herramientas y materiales necesarios

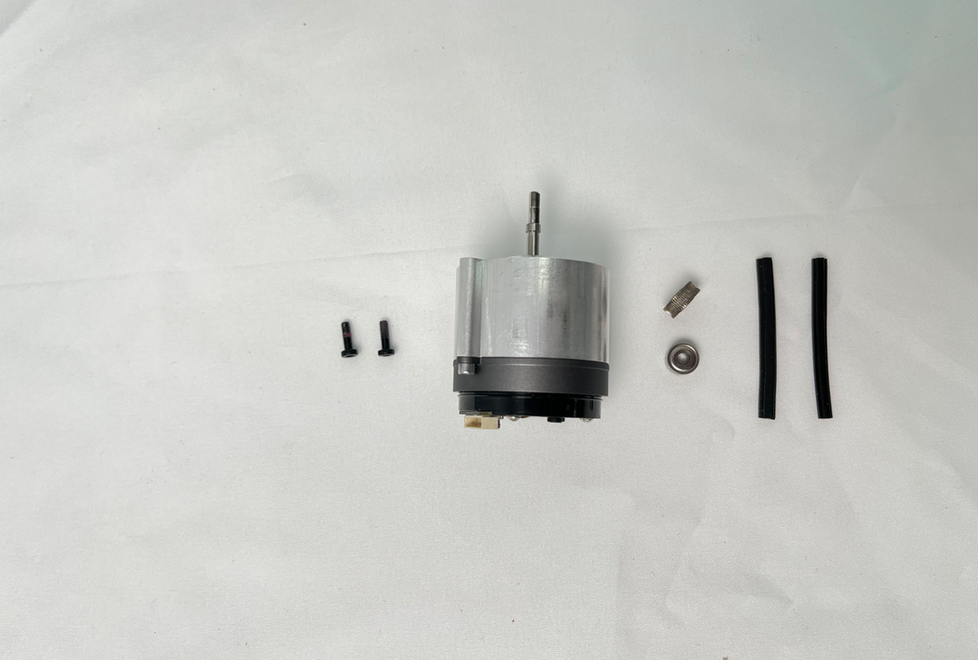

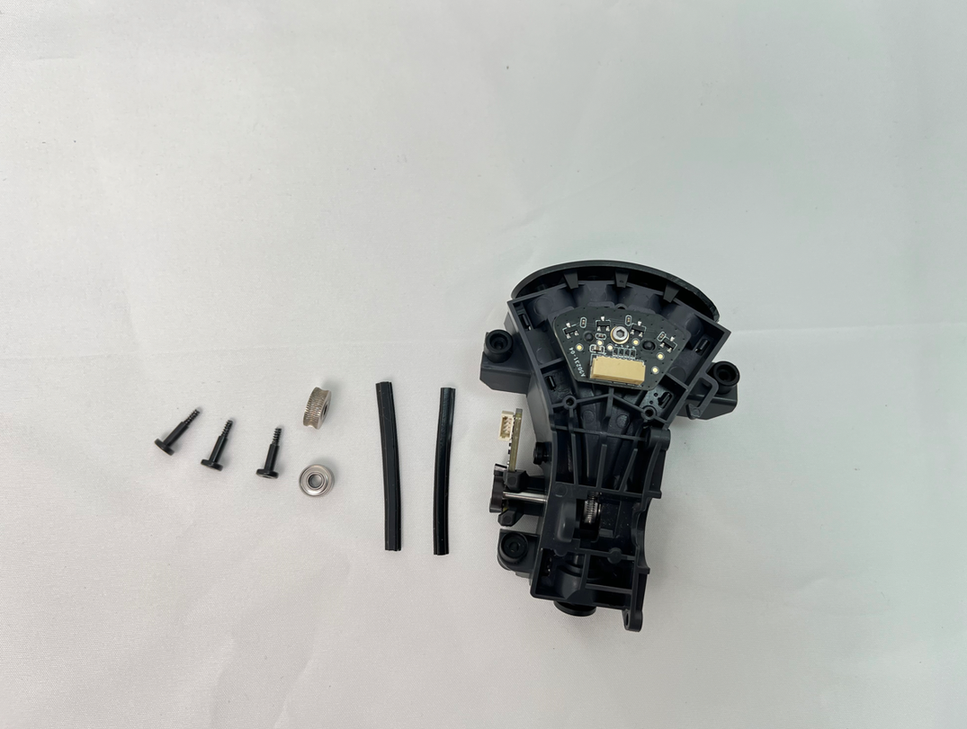

- Un Internal Hub Unit nuevo para el AMS 2 Pro
- Llave Allen H2.0
- 20 minutos
Lista de tornillos
Aviso de seguridad
¡IMPORTANTE!
Es re clave que apagues la impresora antes de hacer cualquier mantenimiento, especialmente si vas a meter mano en la electrónica o los cables del tool head. Si hacés esto con la máquina prendida, podés armar un cortocircuito, quemar la electrónica y mandarte una macana con la seguridad.
Mientras hacés el mantenimiento o buscás la falla, capaz tengas que desarmar partes, incluyendo el hotend. Esto deja a la vista cables y componentes eléctricos que te pueden hacer corto si se tocan entre sí, con algún metal o con otra plaqueta mientras la impresora sigue prendida. Te puede joder la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, es súper importante que apagues la impresora y la desenchufes antes de arrancar. Así evitás cortocircuitos o daños y laburás seguro. Si tenés alguna duda con esta guía, te recomendamos que abras un ticket de soporte por tu problema y vamos a hacer lo posible para contestarte rápido y darte una mano.
Antes de empezar, asegurate de que el AMS 2 Pro esté desconectado de la impresora.
Cómo sacar el Internal Hub Unit y el motor
Paso 1 - Sacá el tubo de PTFE de la parte de atrás del AMS 2 Pro

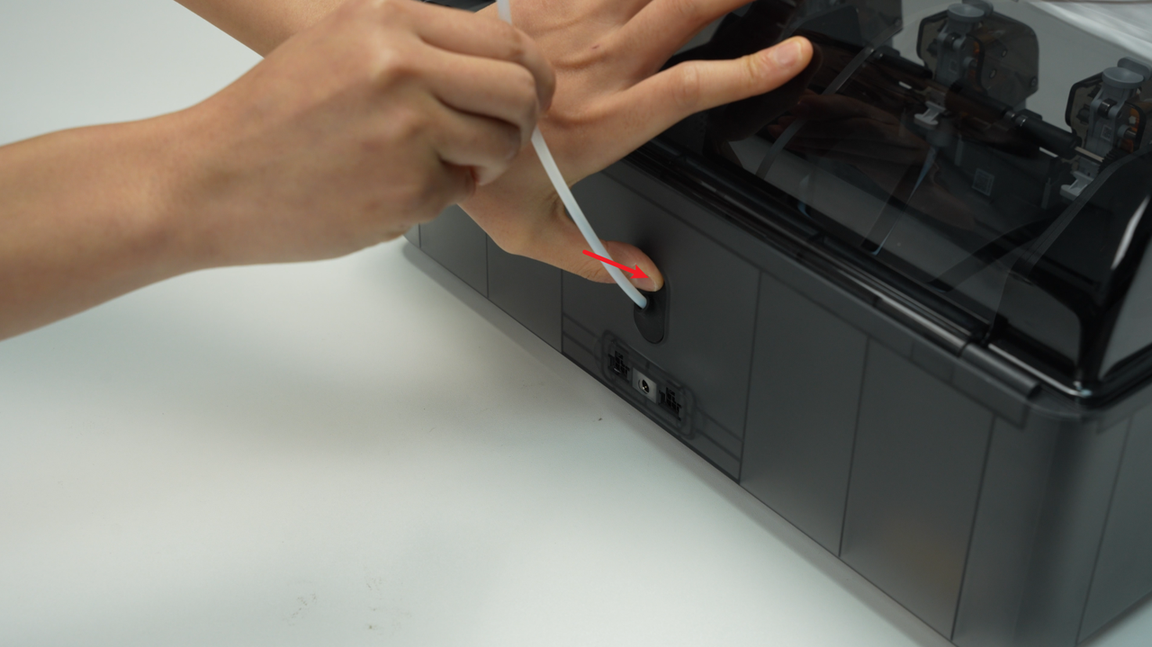

Apretá el botón de liberación del tubo de PTFE desde la parte de atrás del AMS 2 Pro para destrabar el acople, y tirá del tubo de PTFE para sacarlo.
Paso 2 - Sacá el botón de liberación del tubo de PTFE
Pellizcá el clip desde adentro de la tapa de abajo para que el botón salte solo, y después sacalo tirando desde atrás del AMS 2 Pro.
Cuando aprietes la traba, usá la otra mano para agarrar el tubo de PTFE desde atrás del AMS 2 Pro. Así soltás el botón sin que el resorte salga volando y se pierda.
Paso 3 - Sacá el marco principal del AMS 2 Pro

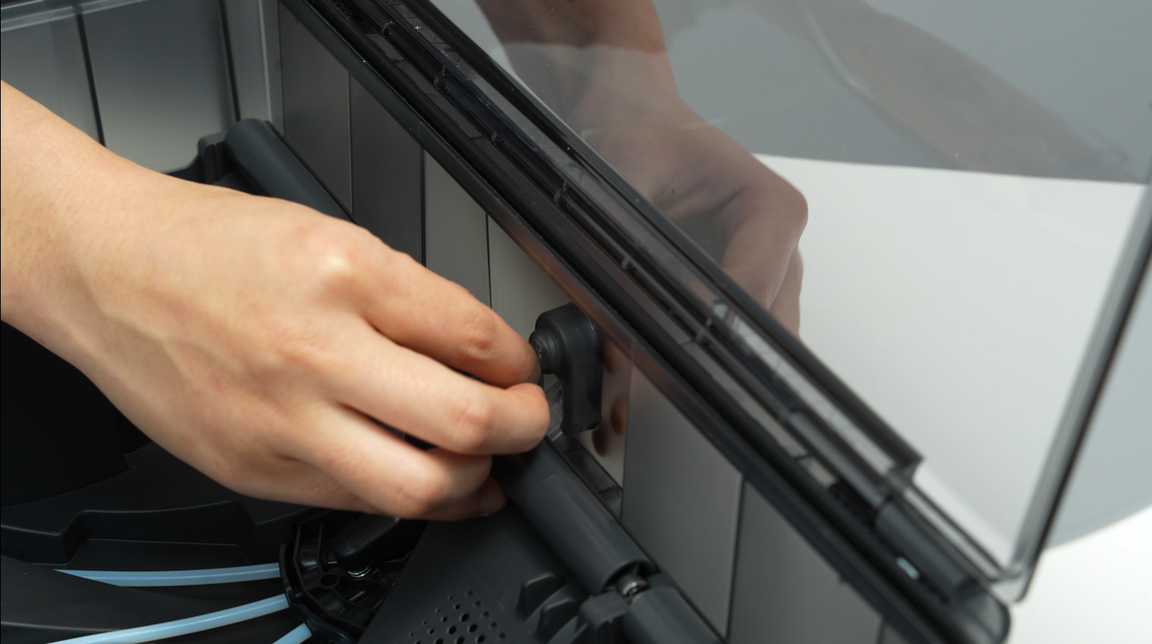

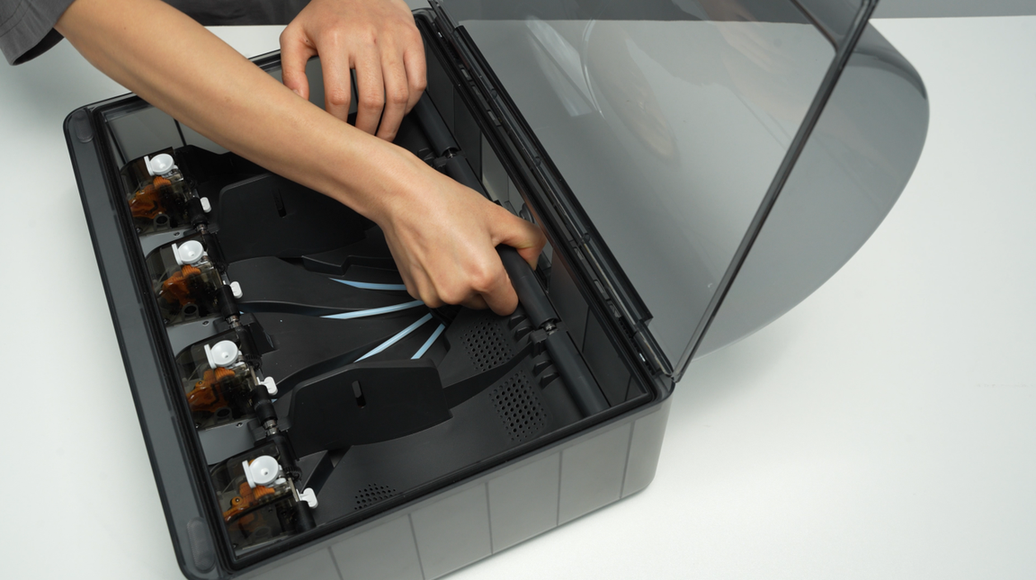

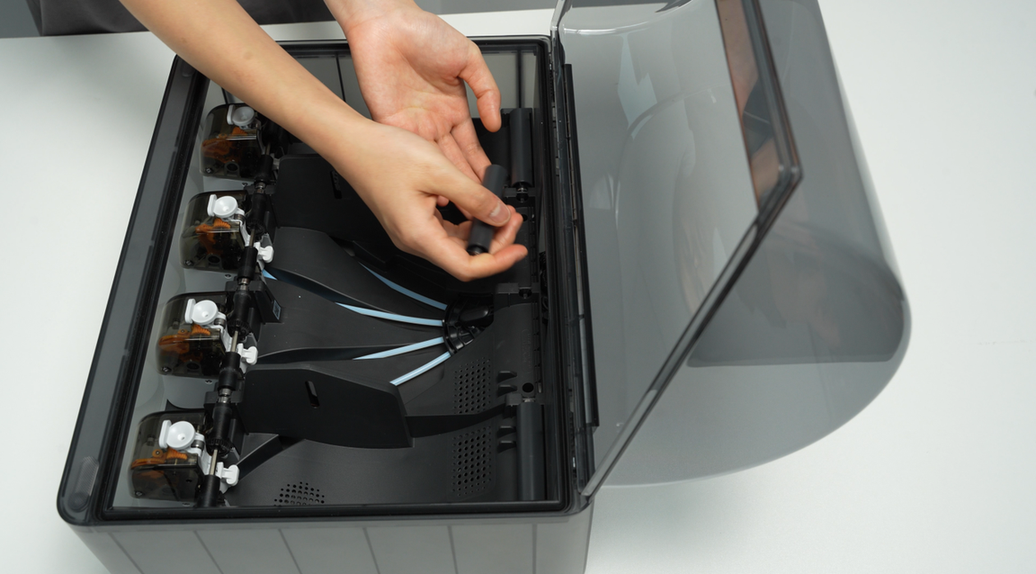

Sacá la manga de soporte de las dos ranuras del medio para dejar a la vista los dos agujeros para tornillos. Cuando saques esa manga, tené cuidado con los rodamientos de las puntas para no perderlos.

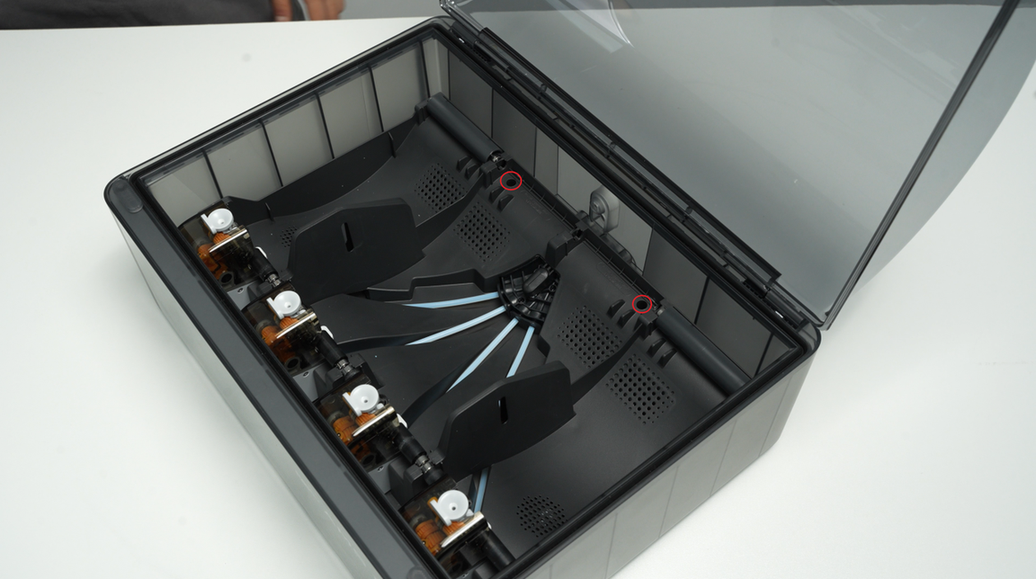

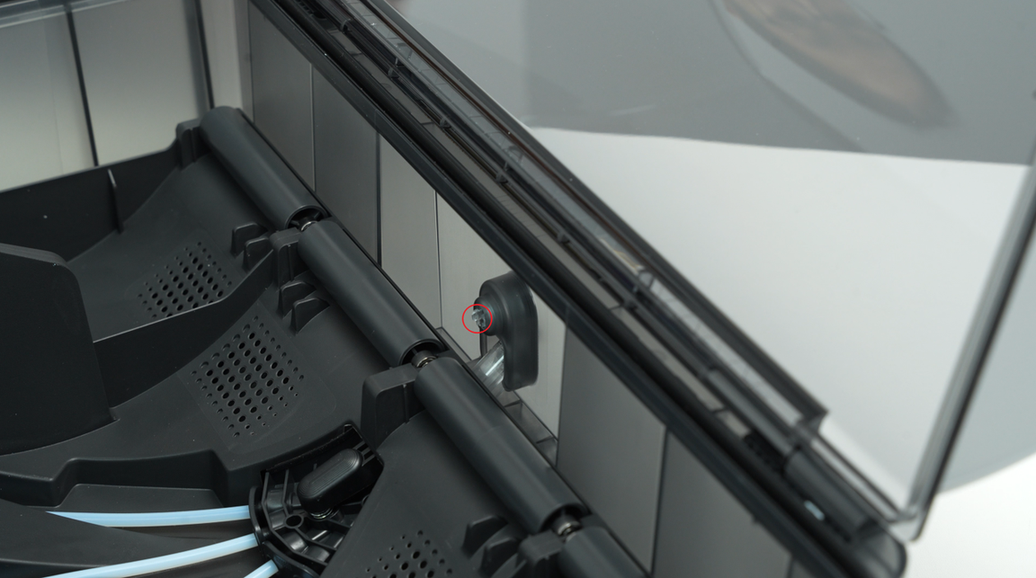

Sacá los dos tornillos que agarran el marco principal del AMS 2 Pro.

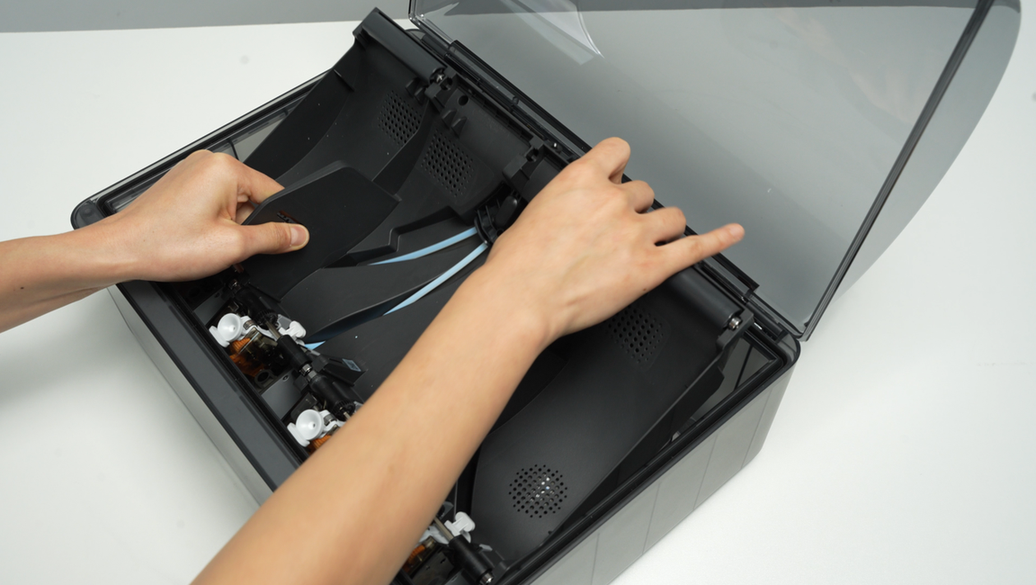

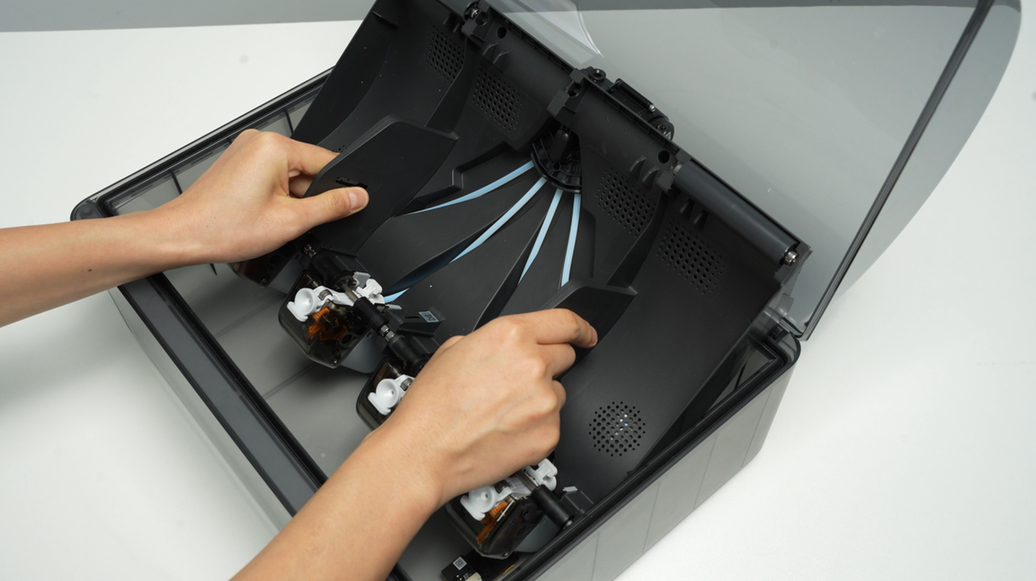

Levantá toda la parte de atrás del marco principal y dejalo en vertical sobre la tapa de abajo del AMS 2 Pro. Fijate que hay cables conectados, así que no tires a lo bestia. Al levantarlo, te conviene levantar primero la parte de adelante del marco y después empujarlo para adelante para hacerle lugar a la parte de atrás.
Cuando dejes el marco del AMS 2 Pro en vertical, esquivá los componentes de la ventilación para no aplastarlos.

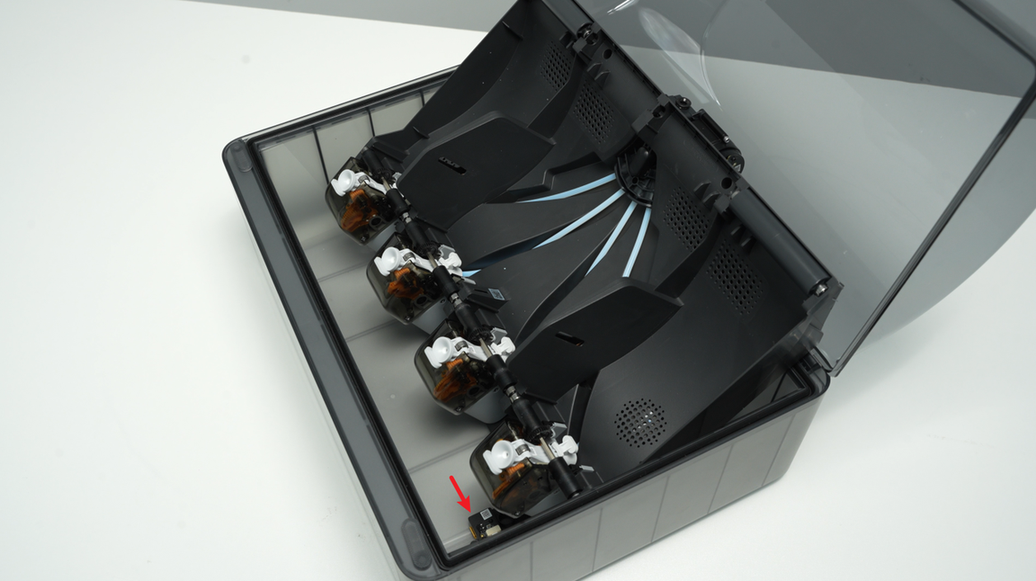

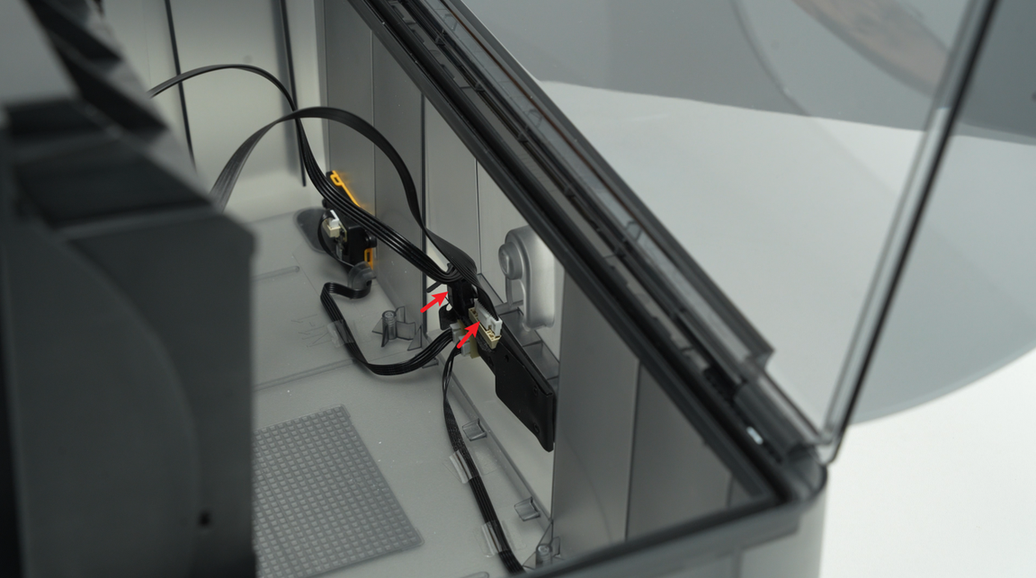

Destrabá el clip del enchufe, desconectá el cable de señal y el de corriente de la placa del AMS 2 Pro, y levantá todo el marco principal junto para sacarlo.
ℹ️ Nota: Mirá de cerca las trabitas de los conectores:
Paso 4 - Desconectá los 4 tubos de PTFE
Apretá los botones de los acoples rápidos uno por uno para destrabarlos y desconectá los 4 tubos de PTFE.
Paso 5 - Sacá el Internal Hub Unit
Paso 6 - Sacá el motor del Internal Hub del AMS 2 Pro
Cómo instalar el Internal Hub Unit y el motor
Paso 1 - Instalá el motor del Internal Hub del AMS 2 Pro
Paso 2 - Instalá el Internal Hub Unit
Paso 3 - Conectá los 4 tubos de PTFE
Paso 4 - Instalá el marco principal y la manga de soporte
Paso 5 - Instalá el botón de liberación del tubo de PTFE
Paso 6 - Conectá el tubo de PTFE
Calibración
Notas finales
