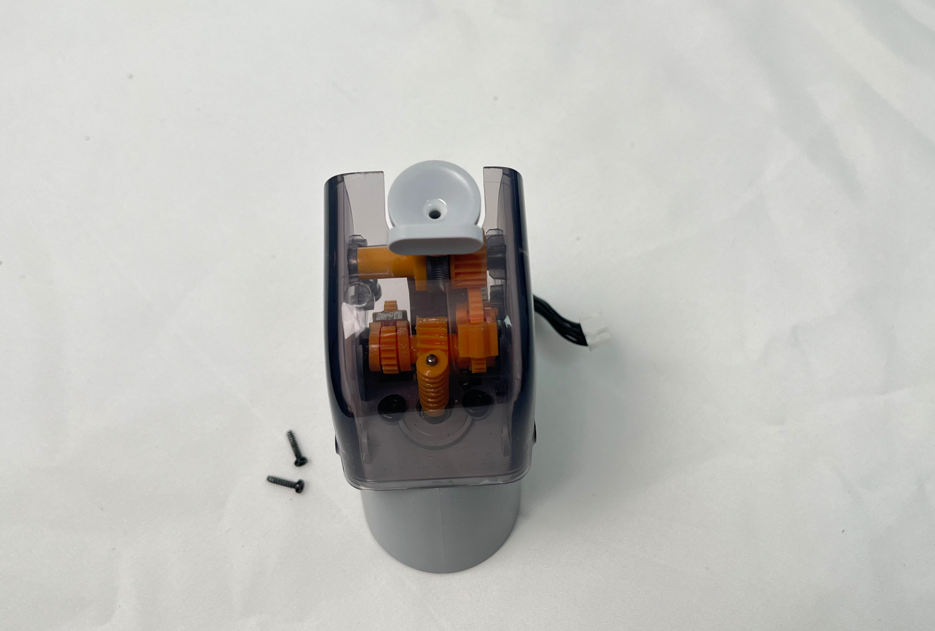

Este artículo te cuenta cómo cambiar el feeder unit del AMS 2 Pro. El feeder unit va instalado en el AMS y es el dispositivo que le da la fuerza principal de empuje al filamento. Fijate que cada AMS viene con 4 de estos.
Modelos compatibles
AMS 2 Pro (de acá en adelante le decimos AMS).
¿Cuándo tenés que cambiarlo?
Dale para adelante con esto cuando se rompa una rueda, falle el motor, le veas algún daño interno o el switch de detección ande medio loco.
Herramientas y materiales necesarios
- Power Board de AMS 2 Pro nueva
- Llave Allen H2.0
- Llave Allen H1.5
- 20 minutos
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE! Es re fundamental que apagues la impresora antes de mandarte a hacer cualquier mantenimiento, sobre todo si vas a tocar la electrónica o los cables del cabezal. Si hacés estas cosas con la máquina prendida, podés armar un cortocircuito, quemar la electrónica y hasta lastimarte.
Durante el mantenimiento o cuando estés buscando qué falla, capaz tenés que desarmar partes, incluyendo el hotend. Esto deja los cables y los componentes electrónicos al aire, y si se tocan entre sí, o tocan otro metal o partes electrónicas estando prendidos, hacen corto. Te puede arruinar la electrónica de la impresora y traerte más dolores de cabeza.
Por eso, acordate siempre de apagar la impresora y desenchufarla antes de meter mano. Así evitás cortocircuitos y cuidás la máquina, haciendo un mantenimiento seguro y al pelo. Si tenés alguna duda o no te animás con esta guía, te recomendamos abrir un ticket técnico con tu problema y vamos a hacer todo lo posible para responderte al toque y darte una mano.
Antes de arrancar, asegurate de que el AMS esté desconectado de la impresora.
Guía en video
Te recomendamos que sigas en orden los pasos con fotos de este artículo cuando vayas a desarmar y armar todo. Si algún detalle no te queda claro en el proceso, podés adelantar o saltar en el video para mirar justo esa parte.
Sacar el feeder unit
Paso 1 - Sacar el tubo de PTFE de la parte de atrás del AMS

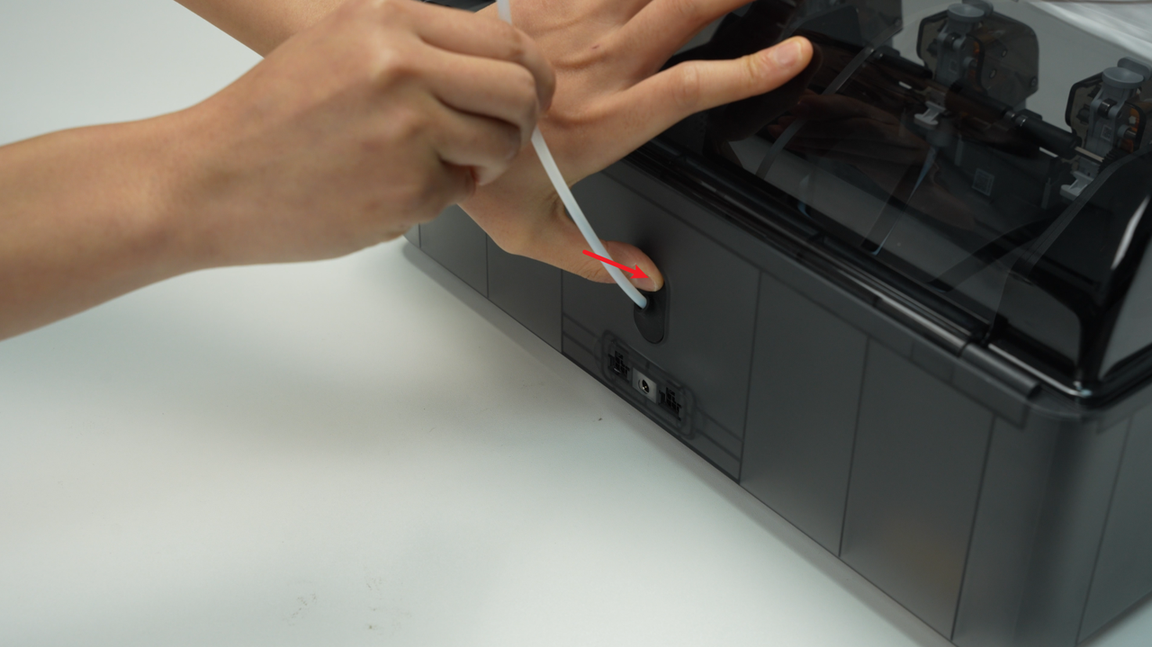

Apretá el botón para soltar el tubo de PTFE desde la parte de atrás del AMS para destrabar el acople, y después tirá del tubo para sacarlo de ahí atrás.
Paso 2 - Sacar el botón para soltar el tubo de PTFE

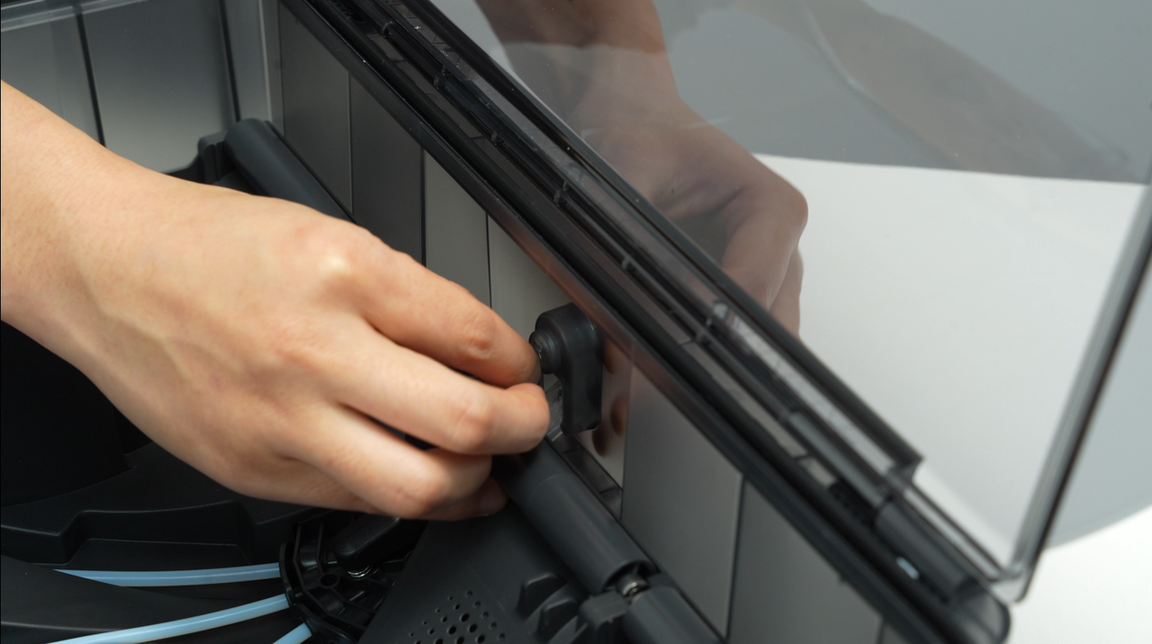

Apretá el clip desde adentro de la tapa de abajo para que salte automáticamente el botón del tubo de PTFE, y después sacalo desde la parte de atrás del AMS.
Cuando aprietes la traba, usá la otra mano para agarrar el tubo de PTFE desde atrás del AMS al soltar el switch, así evitás que el resorte salga volando y lo pierdas.
Paso 3 - Sacar el ensamble del marco principal del AMS

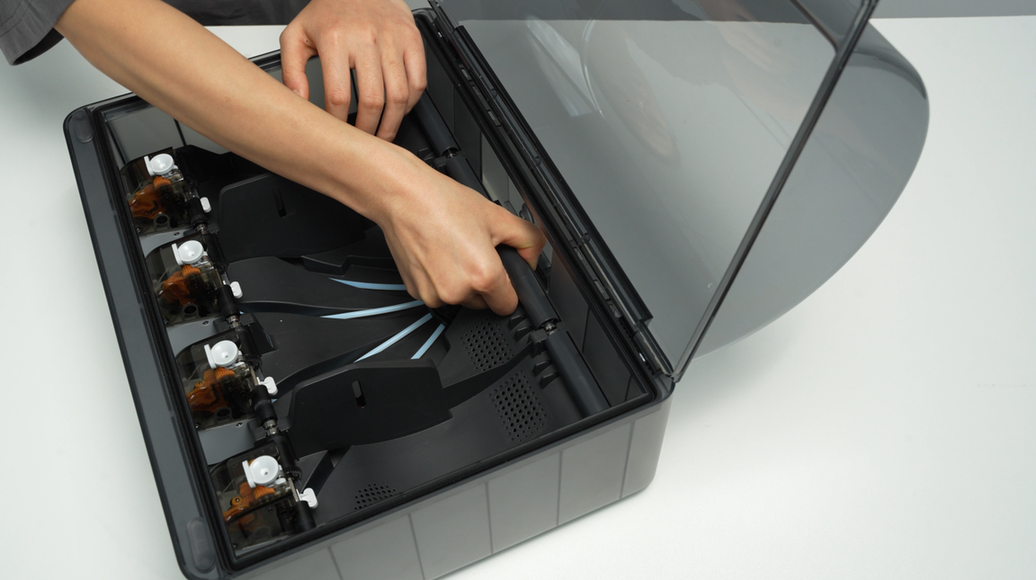

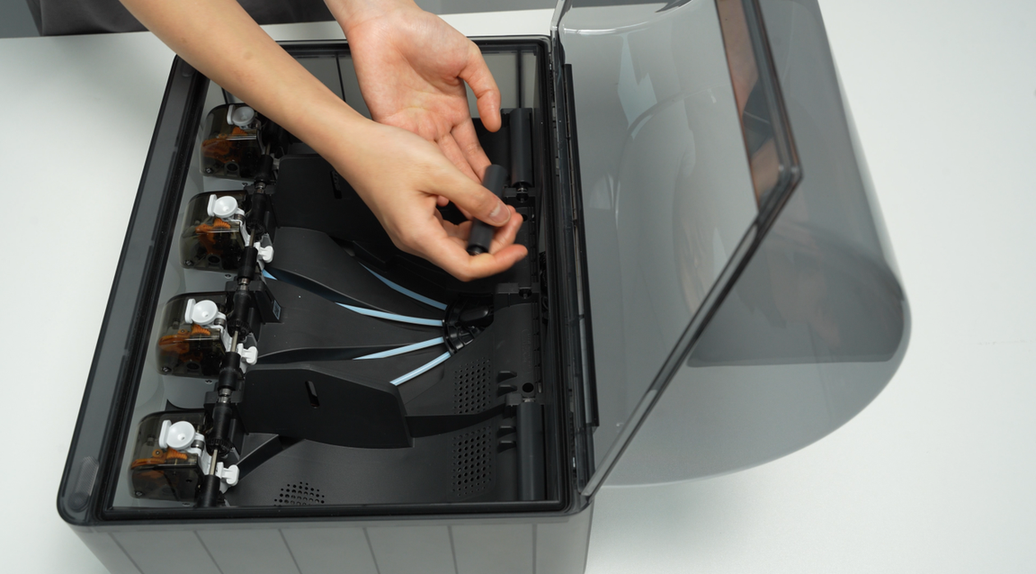

Sacá el ensamble del buje de soporte accionado de las dos ranuras del medio para dejar a la vista los dos agujeros de los tornillos. Cuando saques el buje, tené cuidado con los rodamientos de las puntas para no perderlos.

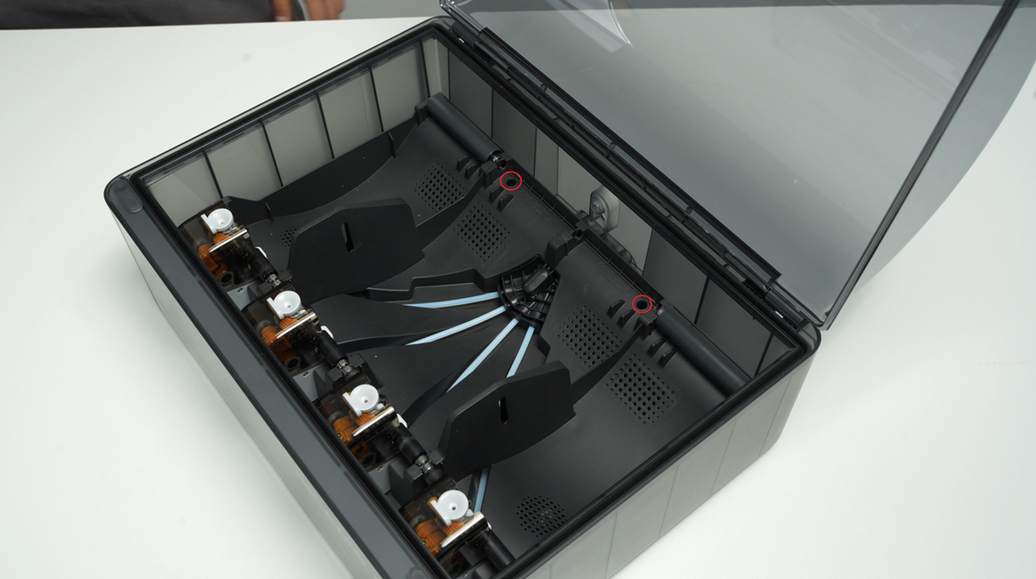

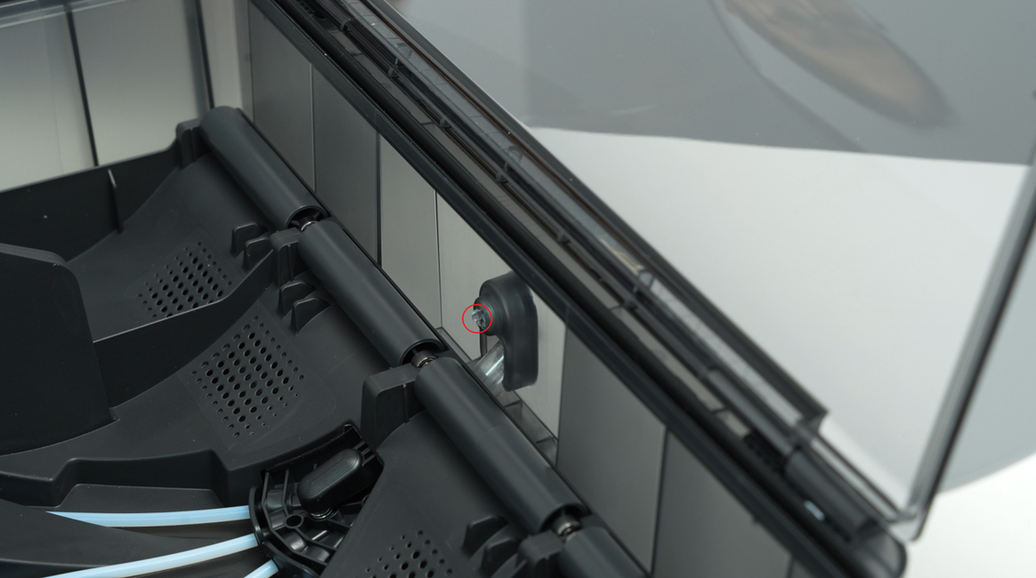

Sacá los dos tornillos A que agarran el marco principal del AMS.

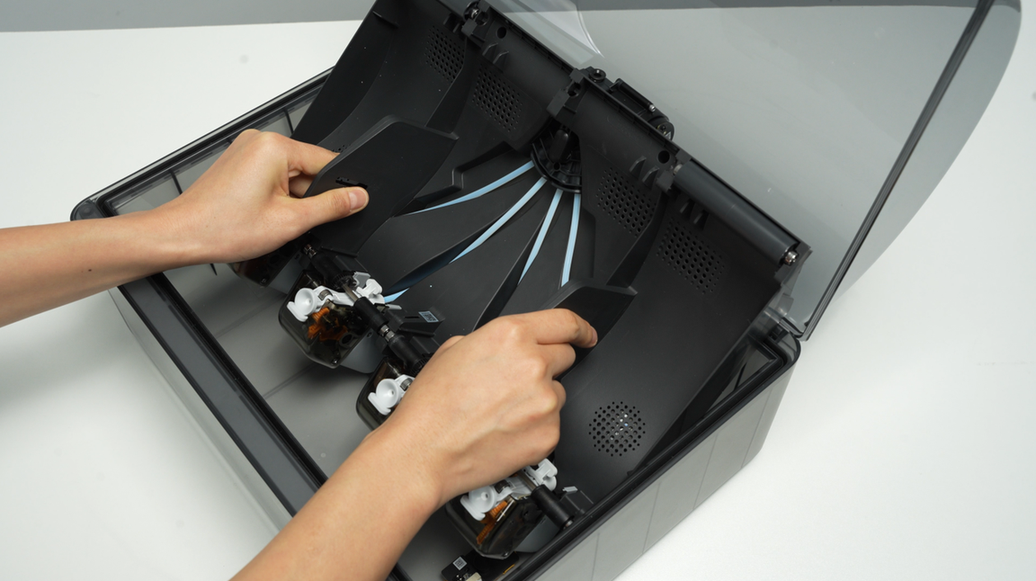

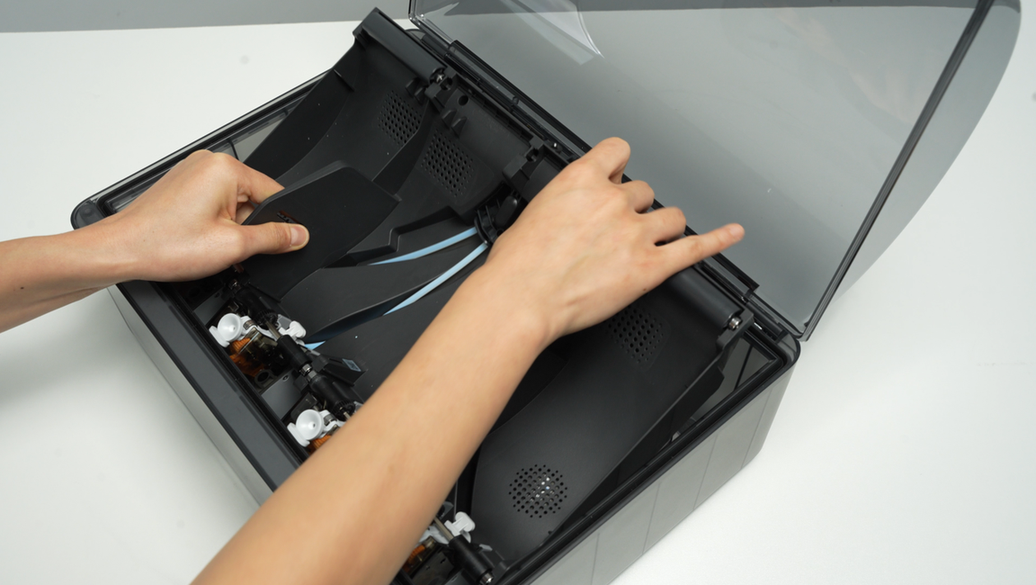

Levantá del todo la parte de atrás del marco principal y ponelo vertical sobre la tapa de abajo del AMS. Ojo que hay cables conectados, así que no tires a lo bestia. Al levantarlo, conviene levantar primero la parte de adelante y empujarlo hacia el frente para hacerle lugar a la parte de atrás.

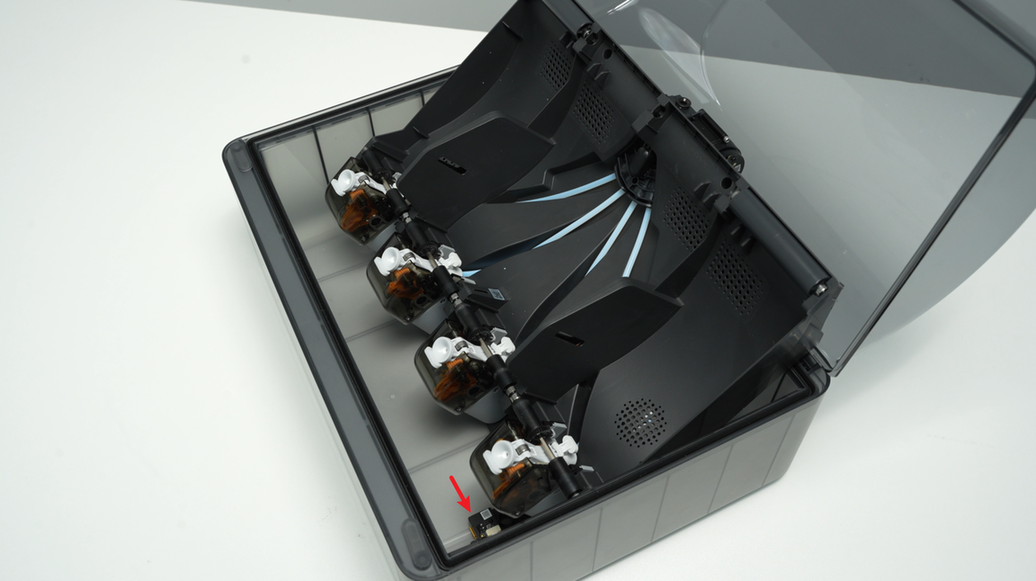

Cuando apoyes el marco del AMS en vertical, esquivá los componentes electrónicos de la ventilación para no aplastarlos.

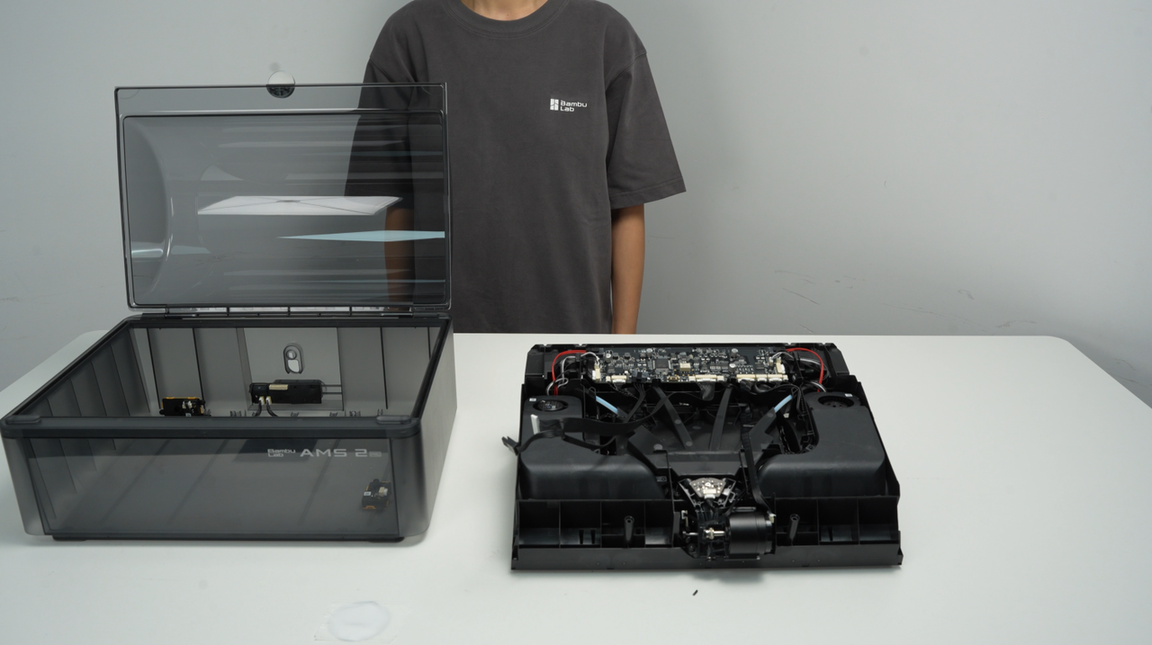

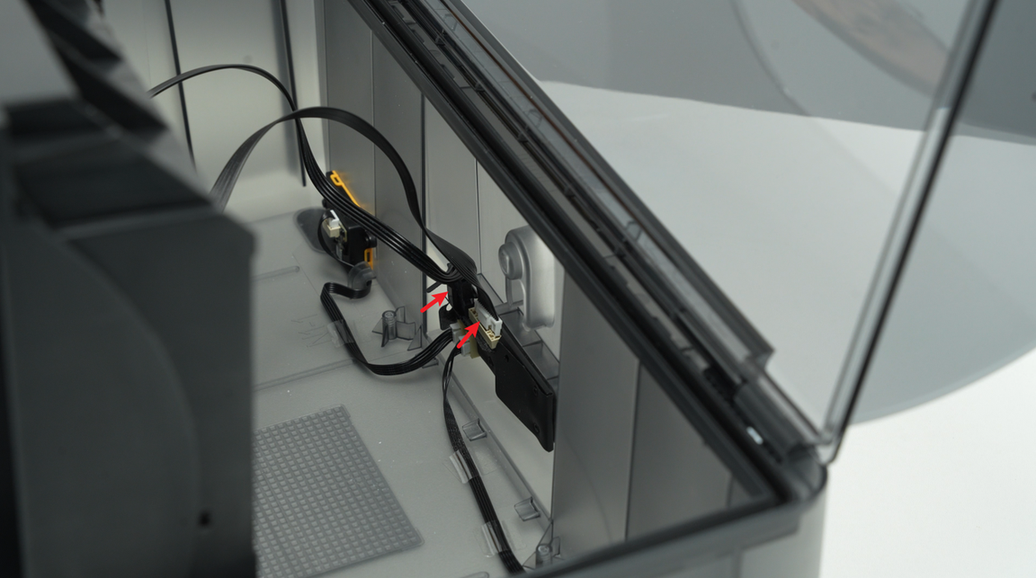

Destrabá el clip del conector, desenchufá el cable de señal y el de corriente de la power board del AMS, y sacá todo el ensamble del marco principal de una.
Paso 4 - Sacar el ensamble del buje de soporte activo del marco principal del AMS
Sacá el ensamble del buje de soporte activo del marco principal del AMS en la posición que corresponde al feeder unit que tenés que cambiar.
Paso 5 - Desconectar los cables y los tubos de PTFE en el hub de filamento
Desconectá los cables entre los feeder units y la placa base, y también la conexión de los tubos de PTFE de los feeder units con el hub de filamento del AMS. Por ejemplo, si vas a cambiar el feeder unit de la ranura...
