En esta guía vas a encontrar los pasos detallados para realizar el reemplazo del engranaje de tracción en tu Centauri Carbon. Seguí las instrucciones con cuidado para asegurar un flujo de filamento constante y mantener el rendimiento óptimo de tu equipo.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 2.5 mm, una pinza pequeña (tipo Bruselas) y un engranaje de extruder nuevo.
Video del tutorial
Próximamente.
Instrucciones
Quitar el engranaje viejo del extruder

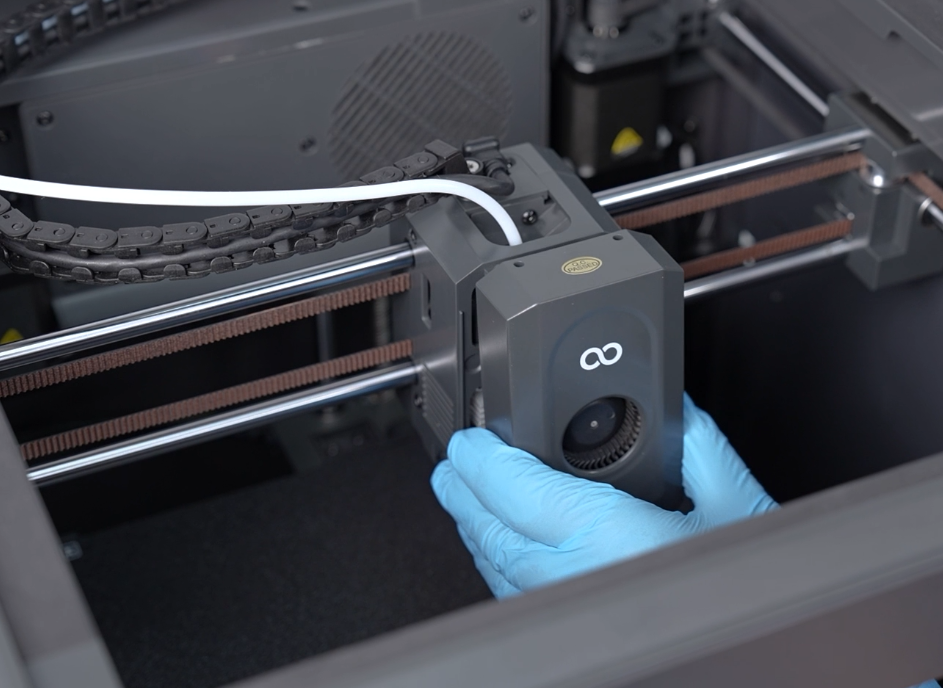

Primero, apagá la impresora y desenchufá el cable de alimentación. Levantá la tapa frontal del cabezal de impresión para retirarla y desconectá el puerto de los cables del ventilador de enfriamiento de modelo.

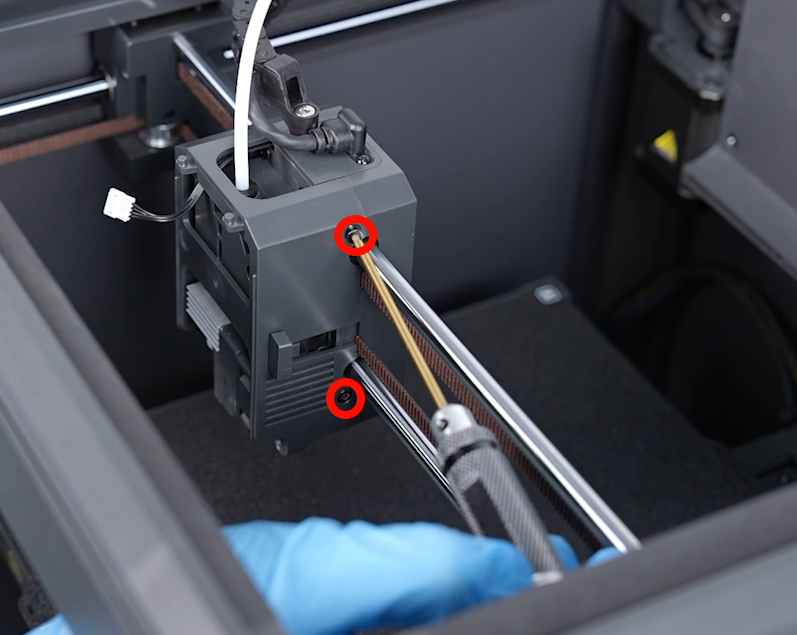

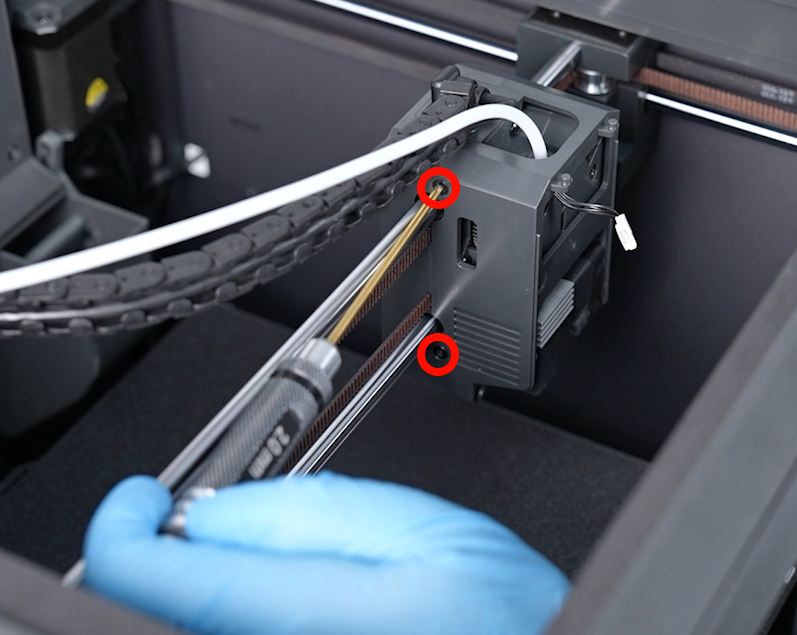

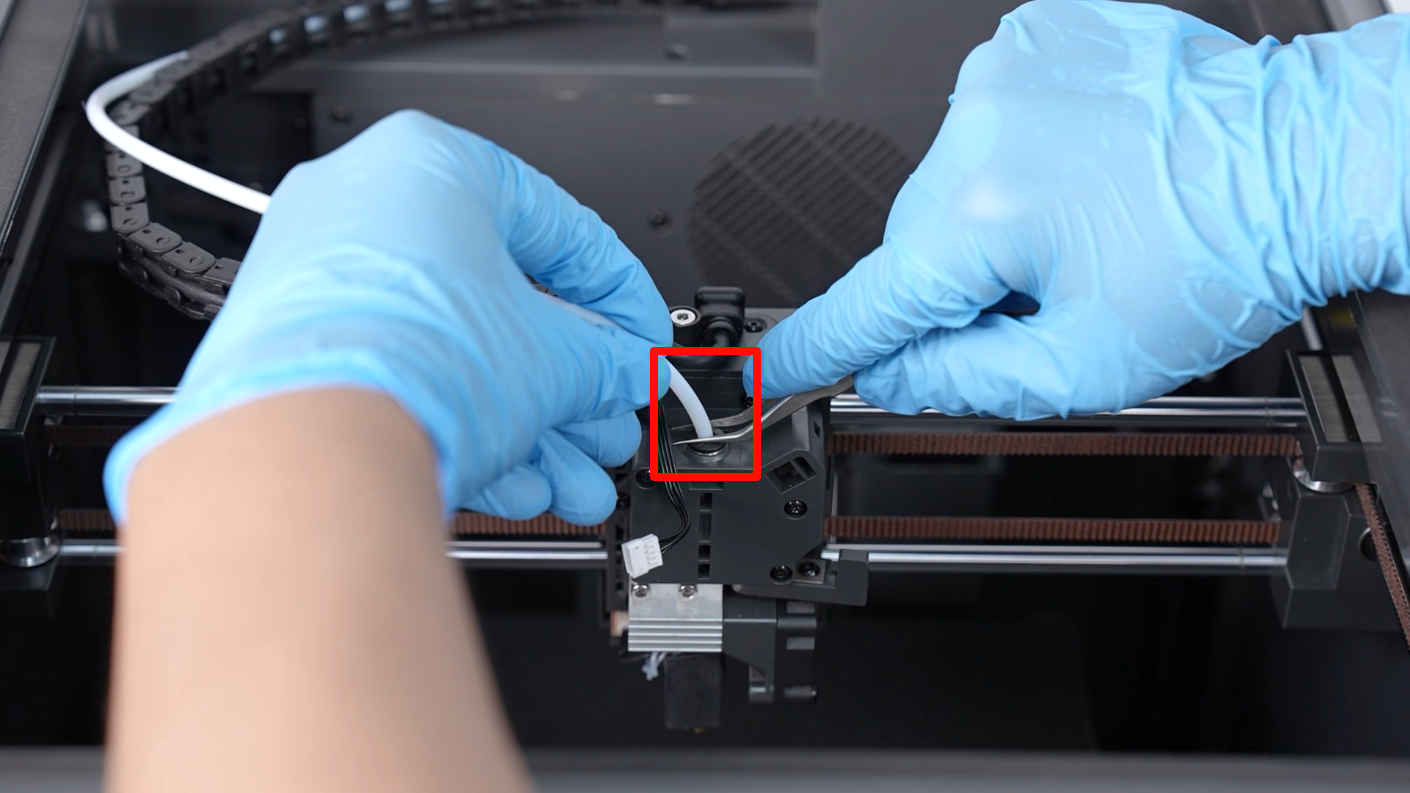

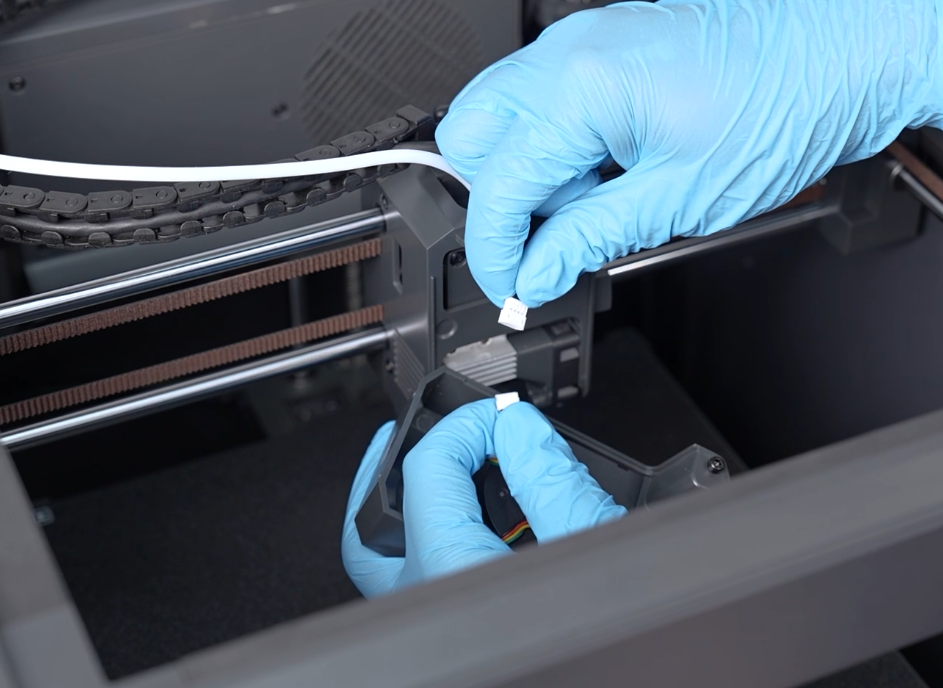

Usá una llave Allen de 2.0 mm para aflojar los 4 tornillos que sujetan la carcasa intermedia del cabezal y retirala desde el frente. Con la pinza, presioná hacia abajo la traba del conector y desconectá el tubo de entrada.

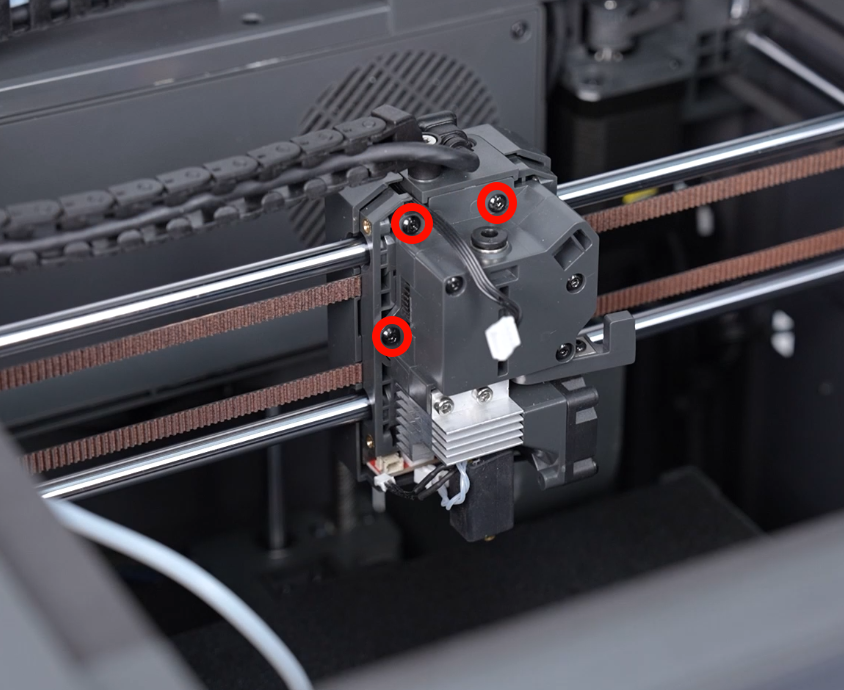

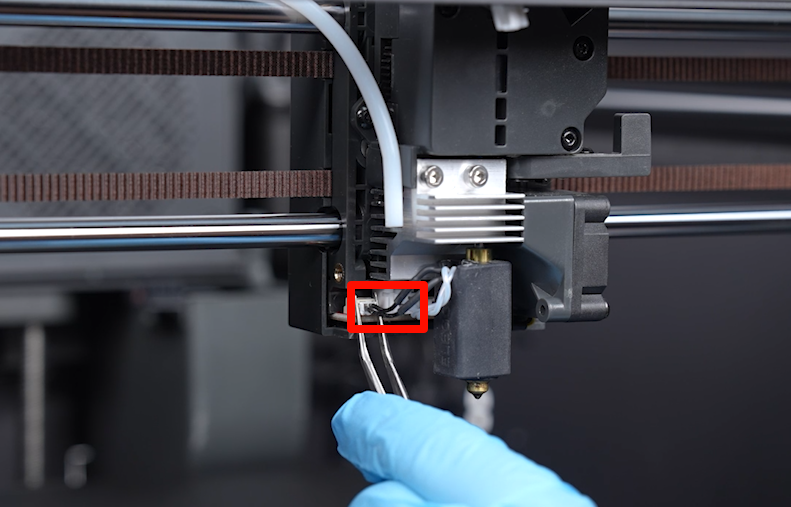

Desconectá los cables de la placa de calentamiento cerámica y del termistor. Luego, usá la llave Allen de 2.0 mm para sacar los 4 tornillos que sujetan la caja de engranajes y retirá el conjunto completo junto con el nozzle.

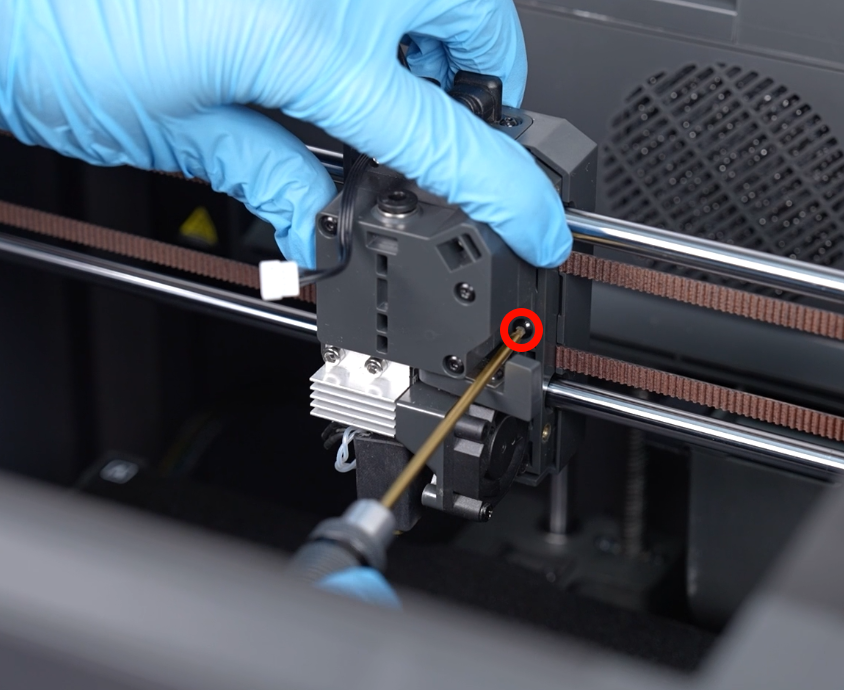

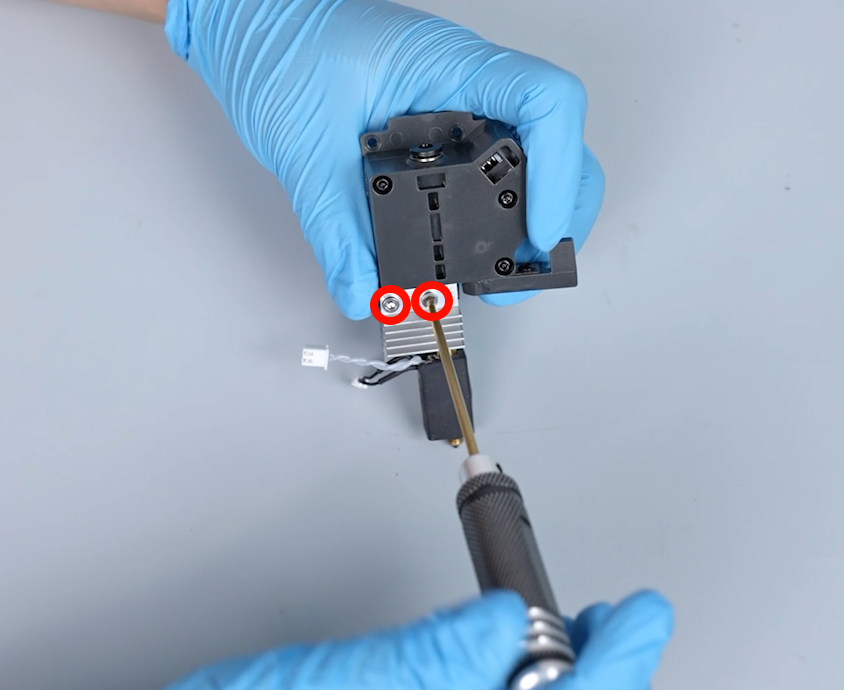

Retirá el conjunto del nozzle aflojando sus 2 tornillos con la llave Allen de 2.5 mm. Después, usá la llave de 2.0 mm para sacar el tornillo del cortador y retiralo; tené cuidado de presionar el centro del cortador para evitar que salte.

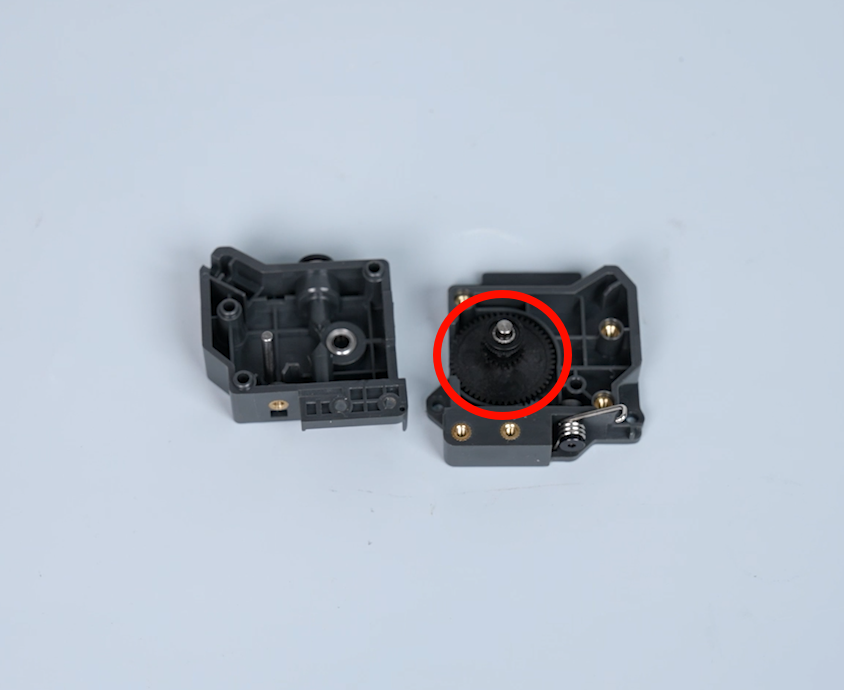

Aflojá los 3 tornillos de la tapa frontal del extruder con la llave de 2.0 mm, sacá la tapa y retirá el engranaje viejo. Aprovechá este momento para limpiar cualquier residuo o suciedad que haya quedado adentro.
Instalar el engranaje nuevo del extruder
Prepará el repuesto y colocaló dentro del extruder. Presentá la tapa frontal y la trasera alineándolas con los orificios de los rodamientos y ajustá los 3 tornillos con la llave Allen de 2.0 mm.
Ubicá el cortador en su posición original y ajustá el tornillo con la llave de 2.0 mm (recordá presionar el centro para que no salte). Volvé a colocar el conjunto del nozzle y aseguralo con sus 2 tornillos usando la llave de 2.5 mm.
Instalá la caja de engranajes y el nozzle en el cabezal alineando los orificios y ajustá los 4 tornillos con la llave de 2.0 mm. Conectá de nuevo los cables de la calefacción cerámica y el termistor en la placa adaptadora e insertá el tubo de entrada en su conector.
Colocá la carcasa intermedia alineándola con la ranura de la palanca del cortador y ajustá los 4 tornillos con la llave de 2.0 mm. Conectá el ventilador de la tapa frontal, acomodá bien los cables y encastrá la tapa en su lugar.
Por último, encendé la impresora, andá a "Function" > "Prepare" en la pantalla y seteá la temperatura del nozzle a 220 ℃. Hacé clic en "30 mm - Extrduer" y verificá que el filamento salga correctamente. Una vez nivelada la cama, la impresora ya está lista para trabajar.
