Esta guía te explica paso a paso cómo realizar el cambio del termistor de cámara en tu equipo Centauri Carbon. Es un procedimiento sencillo que te va a permitir mantener el control térmico de la cámara en condiciones óptimas usando herramientas básicas.
Herramientas y materiales
Vas a necesitar una llave Allen de 2,0 mm, un termistor de cámara nuevo, un alicate de corte diagonal y precintos para asegurar los cables.
Video tutorial
Próximamente.
Instrucciones
Retirar el termistor de cámara viejo
1. Apagá la impresora y desenchufá el cable de alimentación.

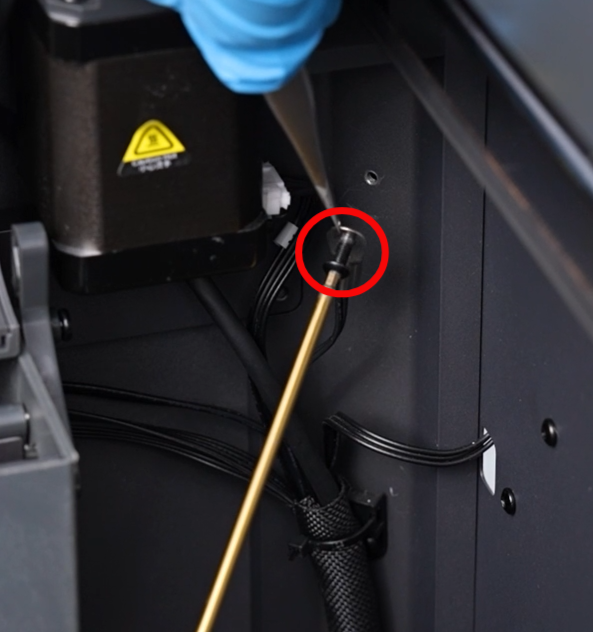

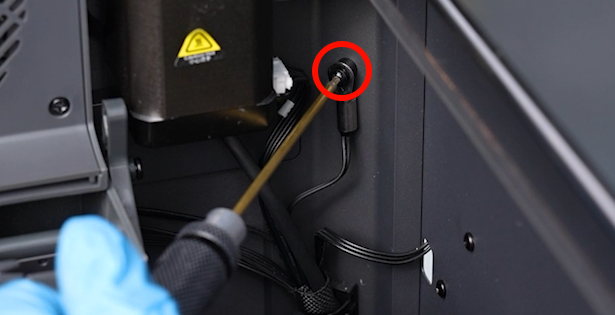

2. Usá una llave Allen de 2,0 mm para aflojar el tornillo que sujeta el termistor de cámara, después sacá la columna de aislamiento redonda y el tornillo.

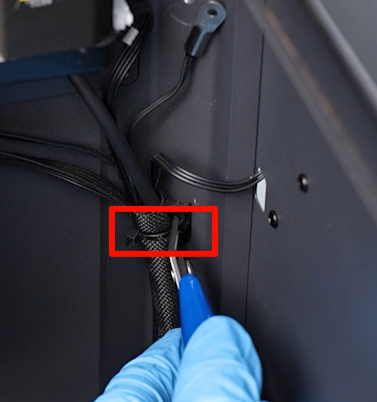

3. Usá un alicate de corte diagonal para cortar los 2 precintos que sujetan los cables cinta.
4. Sacá los cables cinta del termistor de la funda trenzada.

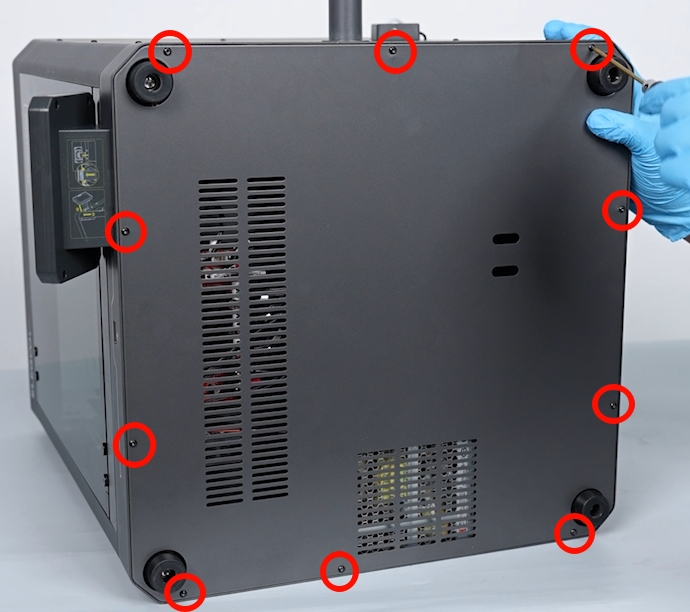

5. Acostá la impresora de costado. Usá una llave Allen de 2,0 mm para aflojar los 10 tornillos que sujetan la tapa inferior de la impresora y después retirala. Nota: Sacá la tapa de vidrio superior antes de acostar la impresora y usá cinta para asegurar la puerta frontal de vidrio. Apoyá la puerta de vidrio con cuidado una vez que la impresora esté acostada.

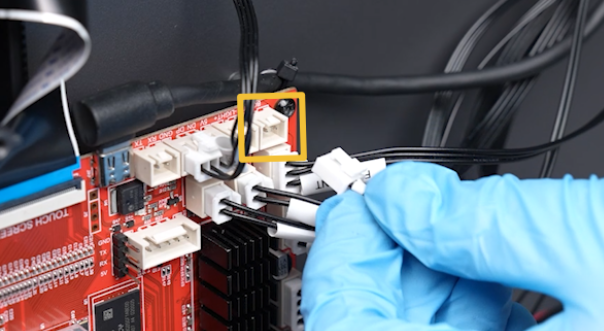

6. Desconectá los cables cinta del termistor de cámara de la placa madre.

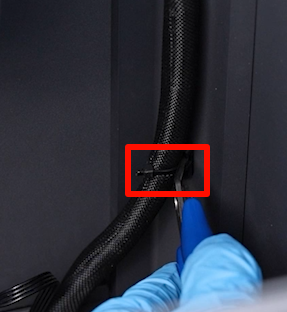

7. Usá un alicate de corte diagonal para cortar los 2 precintos que sujetan los cables cinta.
8. Acomodá y sacá los cables cinta del termistor. Después, retirá el termistor de cámara viejo de la funda trenzada.
Instalar el nuevo termistor de cámara
1. Prepará el nuevo termistor de cámara e insertá el extremo del cabezal a través del orificio del cable cinta hacia el interior de la impresora.
2. Dejá un poco de margen en el largo del cable cinta. Conectá los cables cinta del termistor de cámara en el puerto de la placa madre.
3. Meté los cables cinta del termistor de cámara dentro de la funda trenzada.
4. Acomodá los cables cinta y usá 2 precintos para asegurarlos en el soporte.
5. Acomodá los cables cinta del termistor para meterlos en la funda trenzada dentro de la impresora.

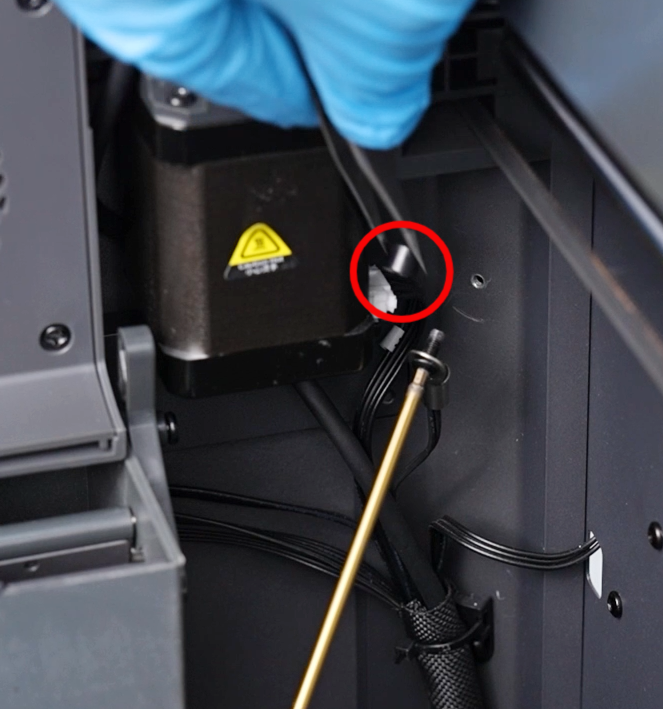

6. Sacá los tornillos, después poné el termistor y la columna de aislamiento redonda en el tornillo. Usá una llave Allen de 2,0 mm para ajustar el tornillo alineándolo con el orificio correspondiente.
7. Usá 2 precintos para asegurar los cables cinta.
8. Poné la tapa inferior en su posición de instalación, alineándola con los agujeros de las patas y los tornillos. Usá una llave Allen de 2,0 mm para ajustar los 10 tornillos que sujetan la tapa.
9. Enchufá el cable de alimentación y encendé la impresora. Después de verificar que la temperatura de la cámara sea normal, la impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
