En esta guía te explicamos paso a paso cómo reemplazar la tira de LED y los cables cinta en tu impresora Centauri Carbon. Es un proceso sencillo que requiere algunas herramientas básicas y un poco de cuidado al manipular los componentes internos para asegurar una iluminación correcta.
Herramientas y materiales

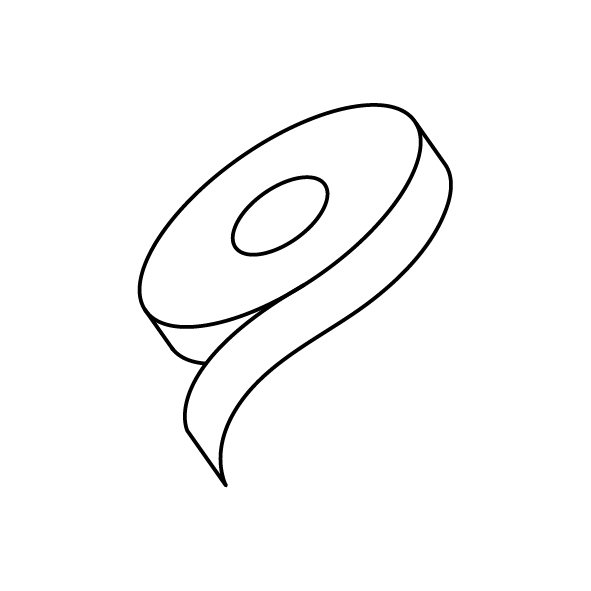

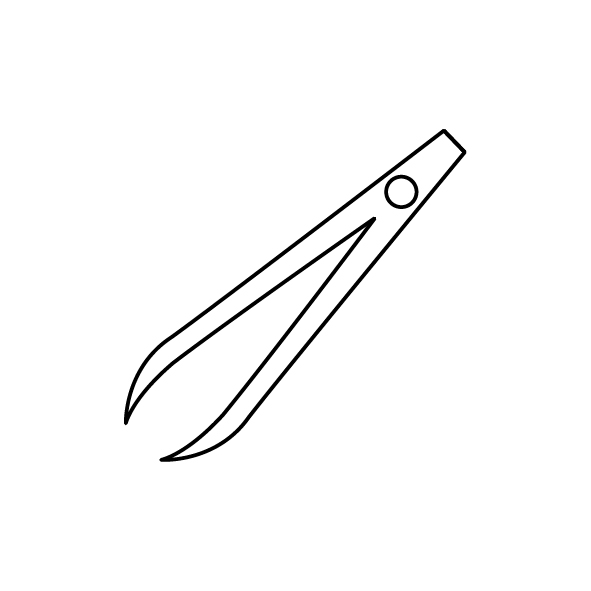

Para realizar este cambio vas a necesitar una llave Allen de 2.0 mm, pinzas, cinta adhesiva y el repuesto de la nueva tira de LED con sus correspondientes cables cinta.
Instrucciones: Desmontaje de la tira vieja

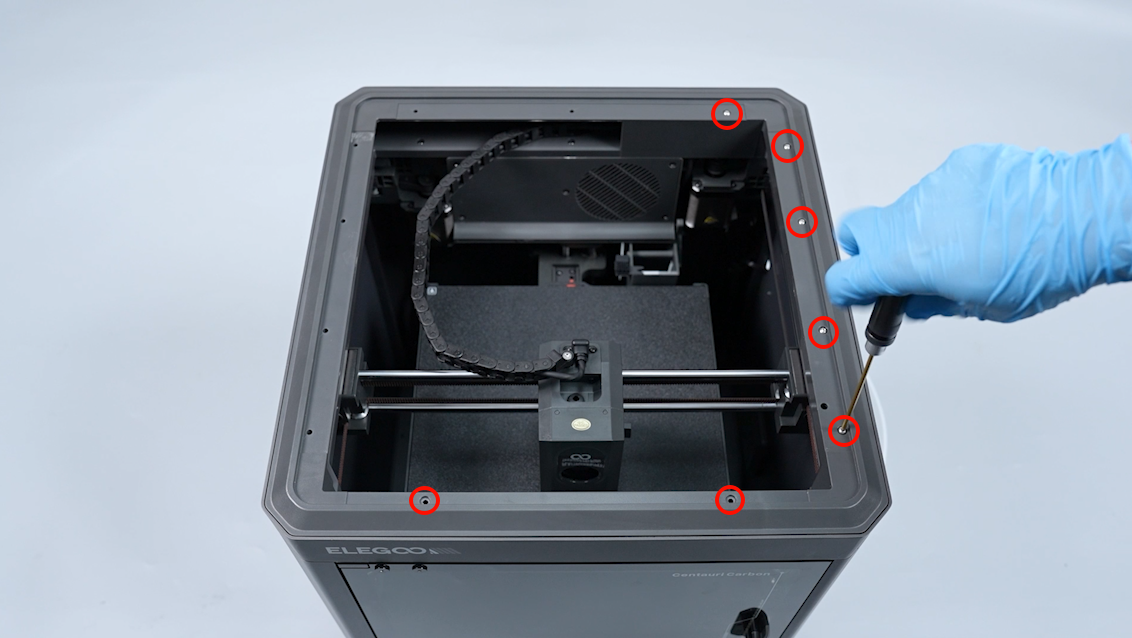

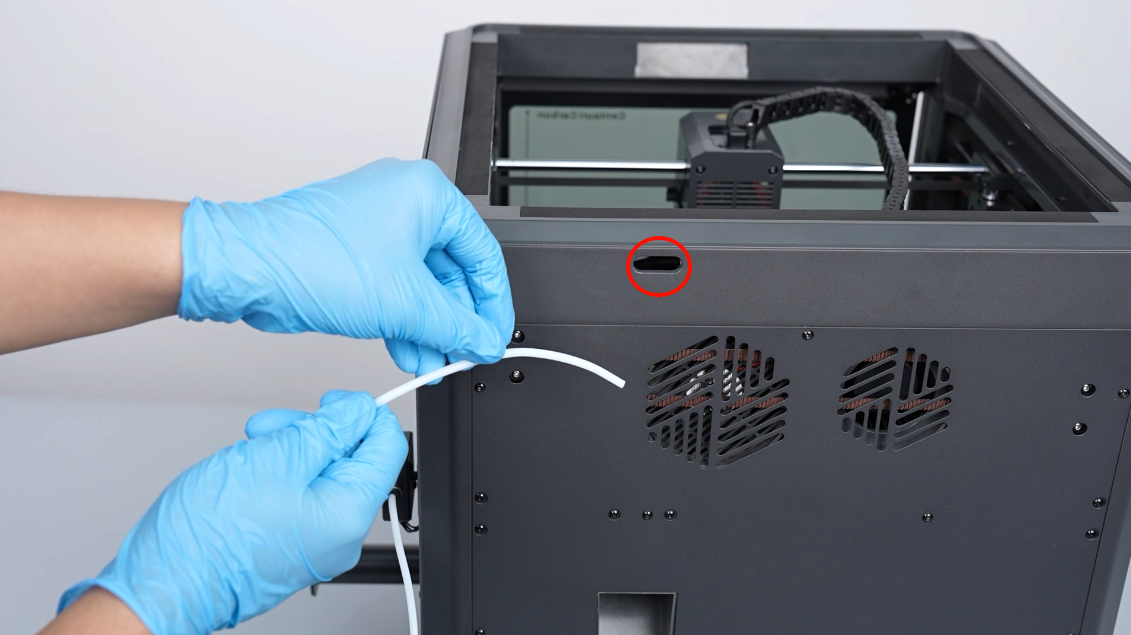

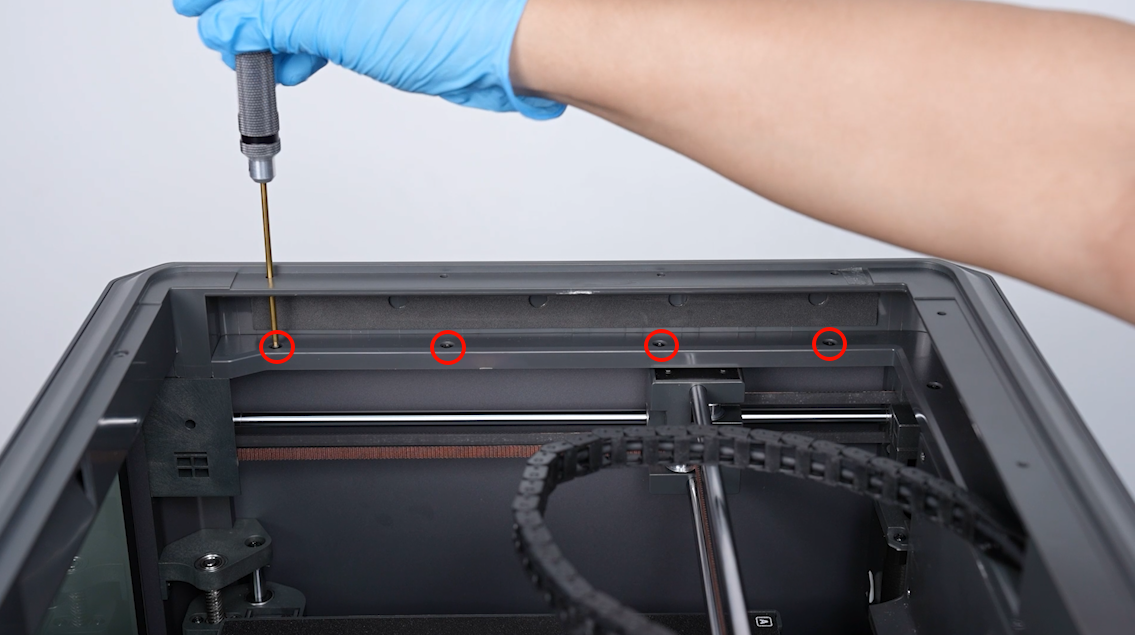

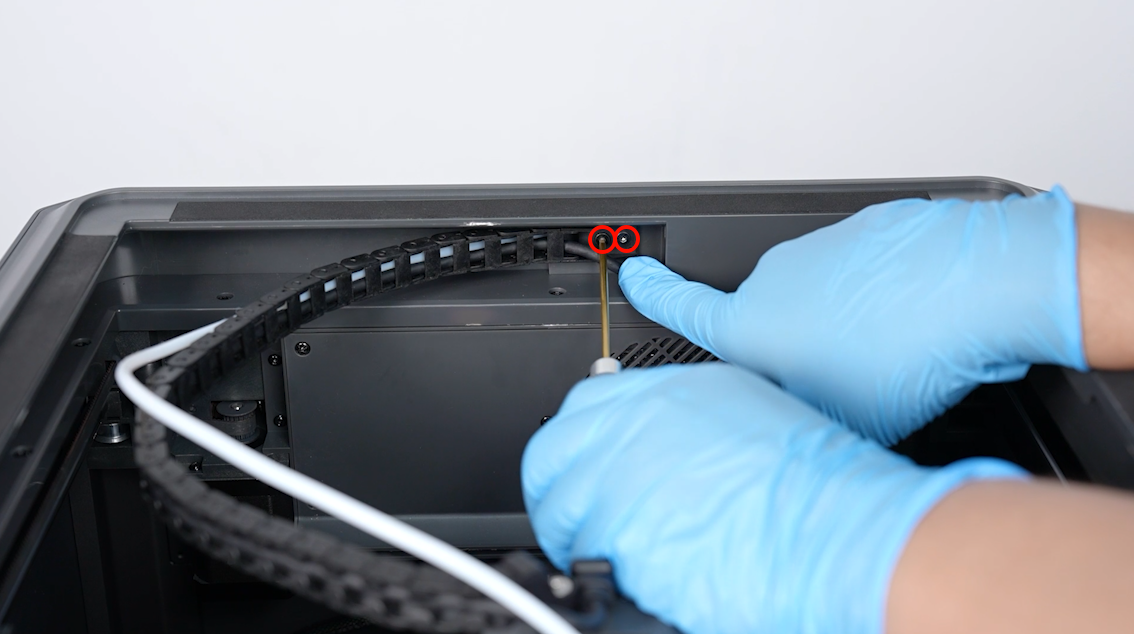

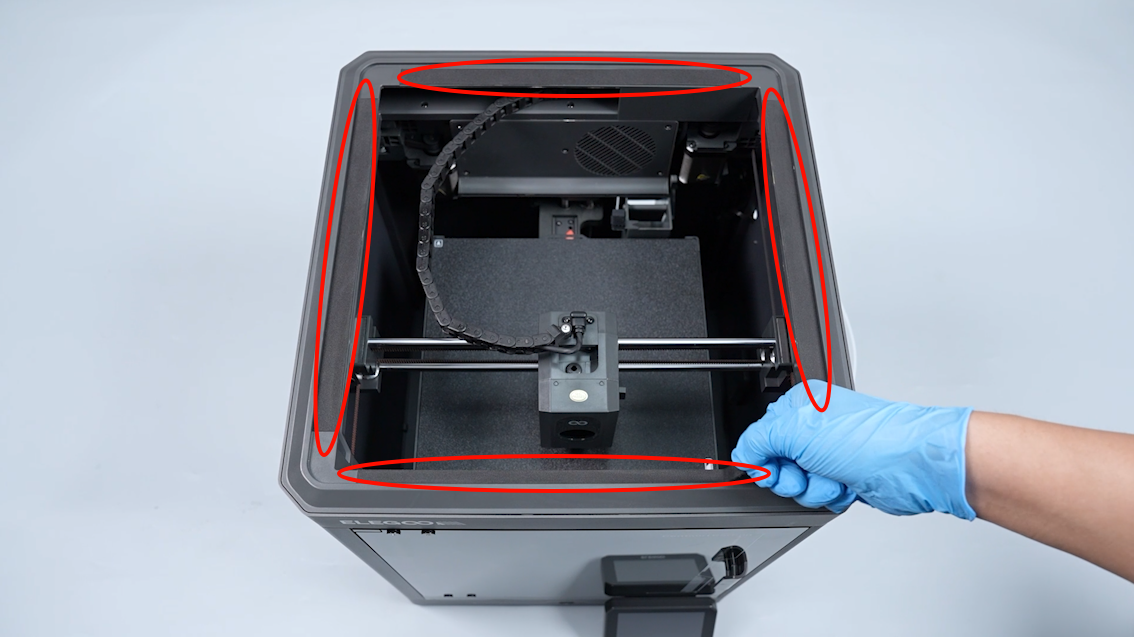

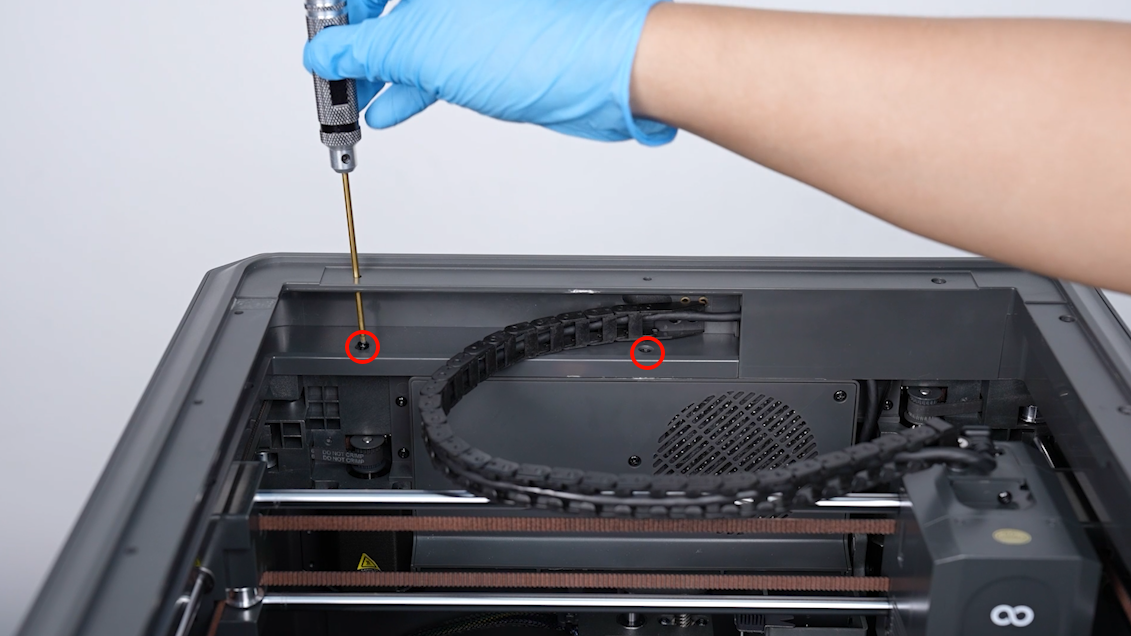

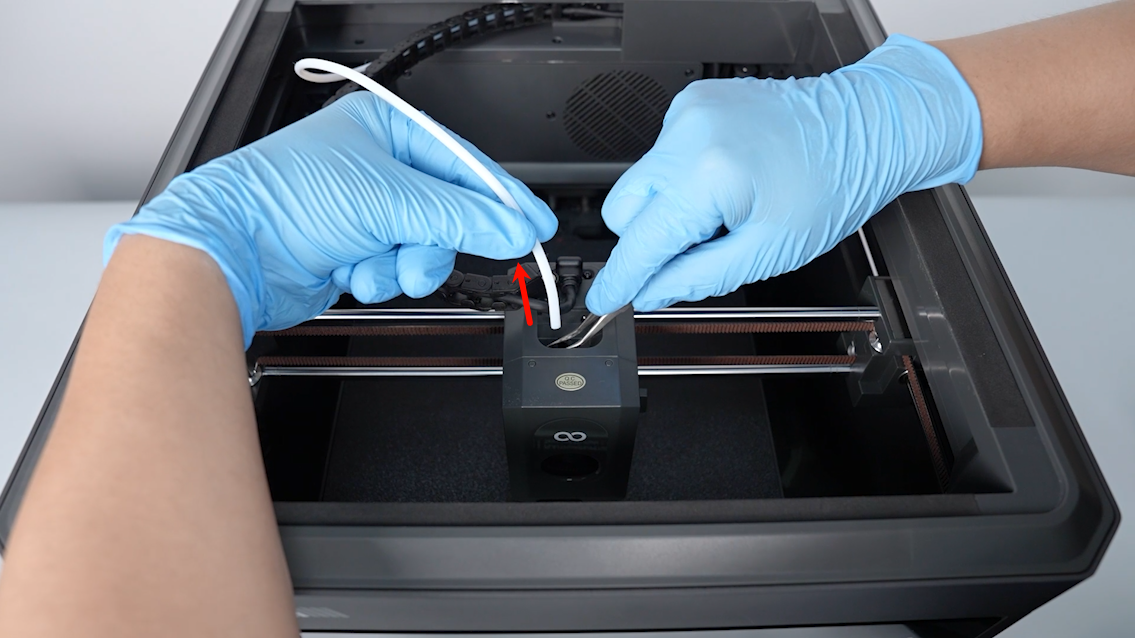

Primero, apagá la impresora y desenchufá el cable de alimentación. Usá las pinzas para presionar la pestaña del conector y desconectá el tubo de entrada. Con la llave Allen de 2.0 mm, aflojá los 2 tornillos que sujetan el terminal de la cadena portacables y retirá el tubo de PTFE tirando de él desde la parte trasera de la impresora. Despegá las cuatro espumas amortiguadoras del marco superior y aflojá los 7 tornillos que lo sujetan (tené en cuenta que los dos de adelante son más cortos), además de los 6 tornillos de los laterales y la parte trasera interna.

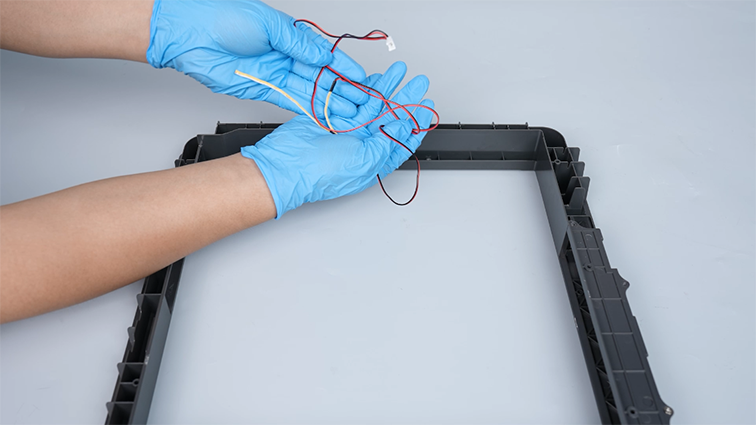

Levantá el marco superior y apoyalo en posición vertical sobre la tapa trasera. Aflojá los 2 tornillos de la parte inferior trasera del marco, desconectá el cable del cabezal de impresión y desenchufá el puerto del cable cinta de los LED para retirar el marco por completo. Con el marco dado vuelta, aflojá el tornillo del clip del cable cinta, despegá los cuatro trozos de cinta y aflojá los tornillos de los bloques de fijación de la tira de LED en ambos lados. Finalmente, despegá la tira vieja, pasala por el agujero previsto y retirá todo el conjunto de cables.
Instalación de la nueva tira y cables
Presentá la nueva tira de LED y pasala por el agujero para ubicarla en su posición. Presioná con firmeza para que el adhesivo pegue bien, colocá los bloques de fijación alineados con los agujeros y ajustá los tornillos con la llave Allen. Acomodá los cables cinta en la ranura del marco, asegurándolos con cuatro pedazos de cinta nueva, y volvé a colocar el clip de sujeción ajustando su tornillo.
Reensamblaje del marco superior
Apoyá el marco en la tapa trasera y volvé a enchufar los cables cinta de los LED. Ubicá el cable de conexión del cabezal en la ranura y ajustá los 2 tornillos de la base trasera. Acomodá todos los cables dentro de las ranuras del marco y encajalo en su posición original. Ajustá los 6 tornillos laterales y traseros internos, seguidos de los 7 tornillos superiores (usando los cortos adelante).

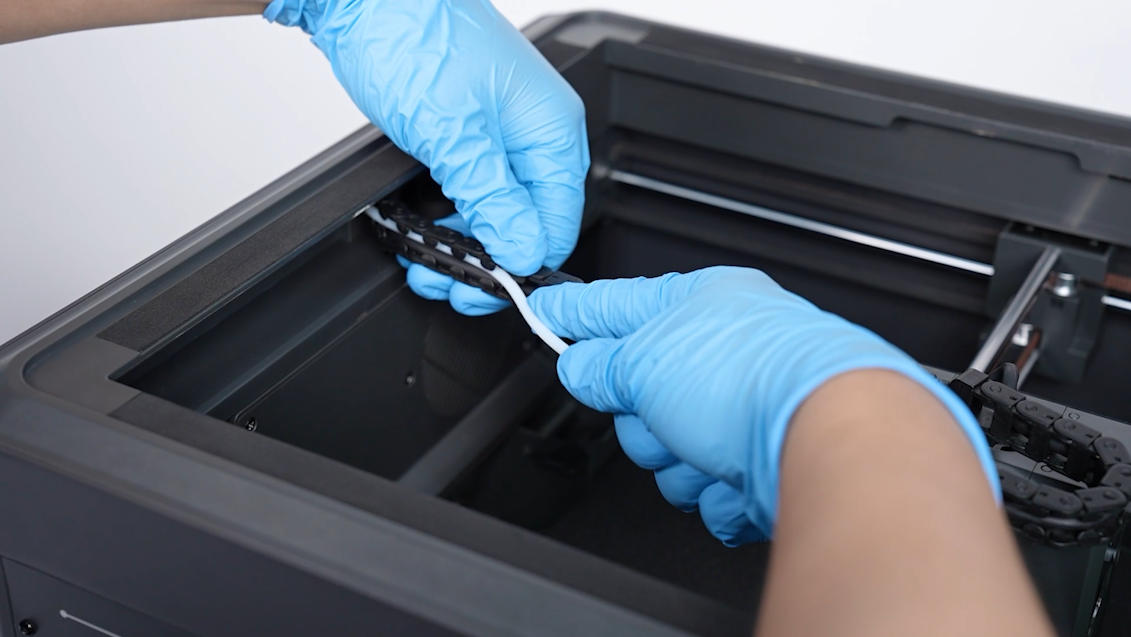

Pegá las espumas amortiguadoras (si no pegan bien, usá cinta doble faz nueva). Pasá el tubo de PTFE por el agujero trasero, tirá desde adelante y presioná el tubo dentro de la cadena portacables hasta cubrir un tercio de su longitud. Ajustá los tornillos del terminal de la cadena e insertá el tubo en el conector sobre el cabezal. Para terminar, buscá la opción "Light On" en la pantalla táctil; si la luz enciende normalmente, la impresora ya está lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
