En esta guía te explicamos paso a paso cómo cambiar los rodamientos lineales de los ejes X e Y para que tu Centauri Carbon siga volando. Mirá bien cada instrucción y hacelo con calma, que un buen mantenimiento es clave para que tus impresiones salgan siempre perfectas.
Herramientas y materiales
Para este laburo vas a necesitar: una llave Allen de 1.5 mm, una de 2.0 mm, otra de 2.5 mm, un destornillador Phillips y unas pinzas.
Video Tutorial
Podés ver el procedimiento completo en este video: https://youtu.be/sr_pLLy8Uyo
Instrucciones
Sacar el conjunto del cabezal de impresión

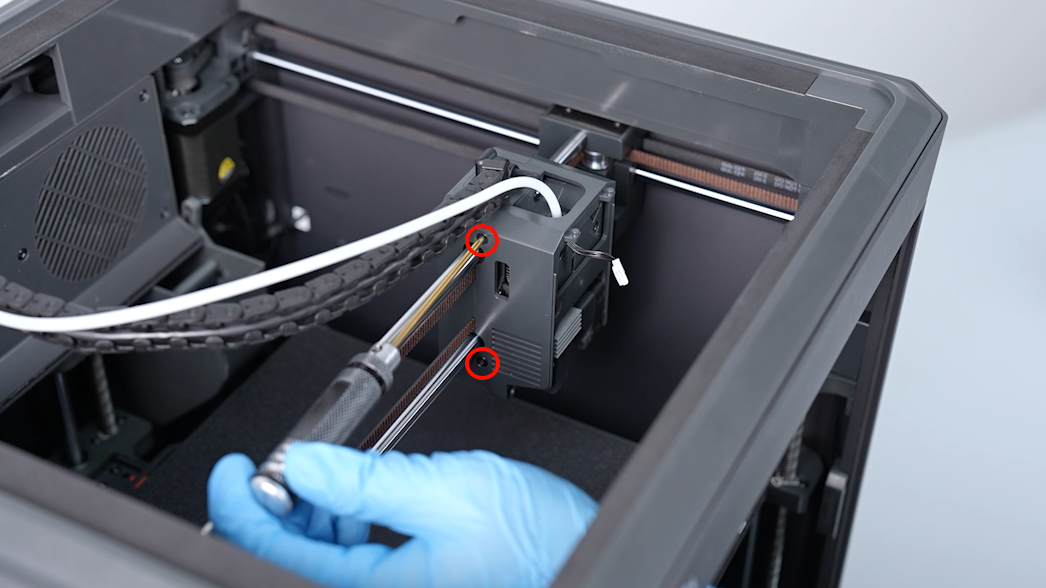

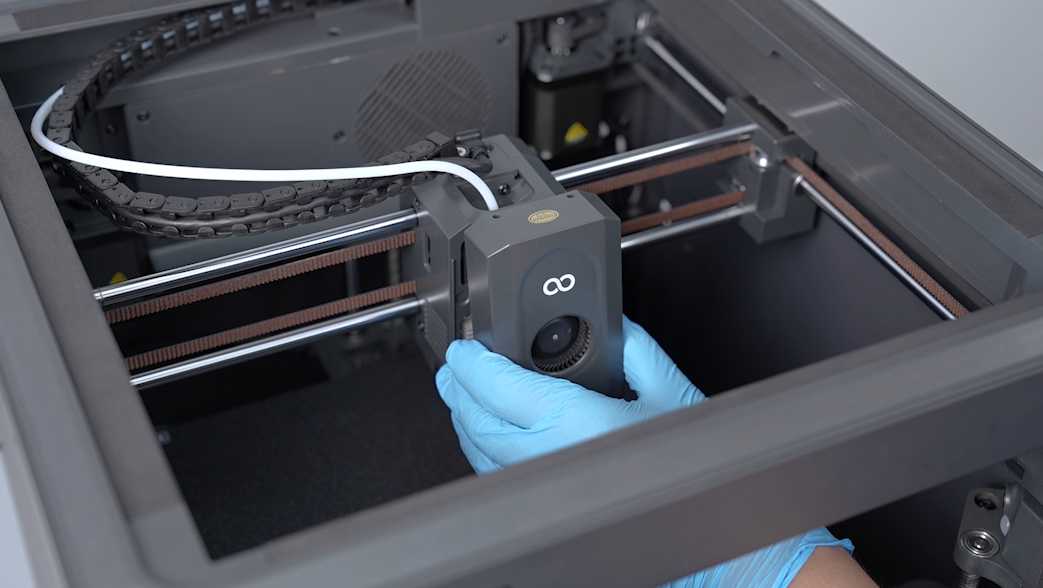

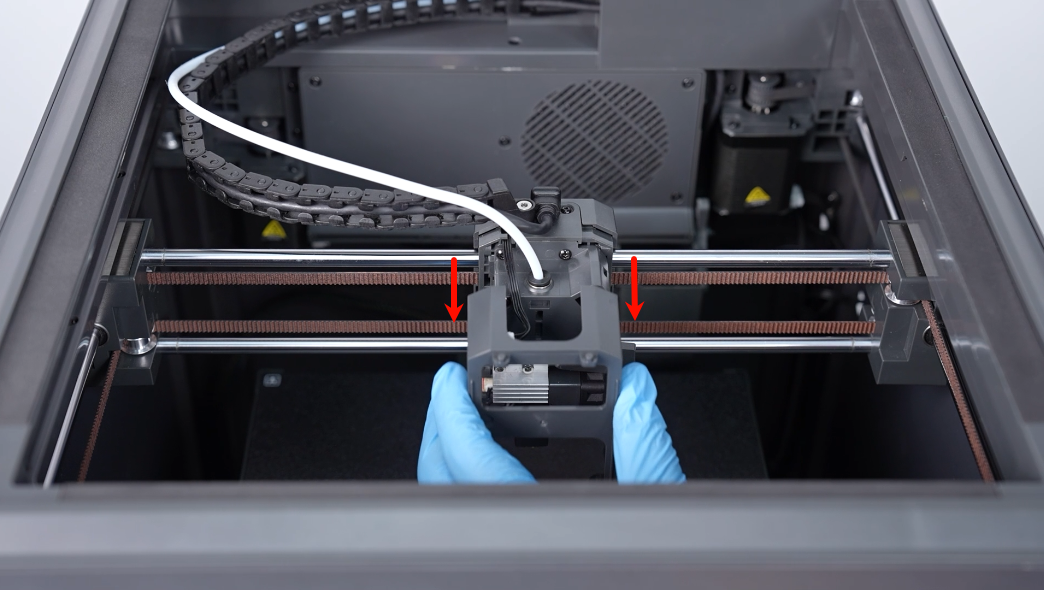

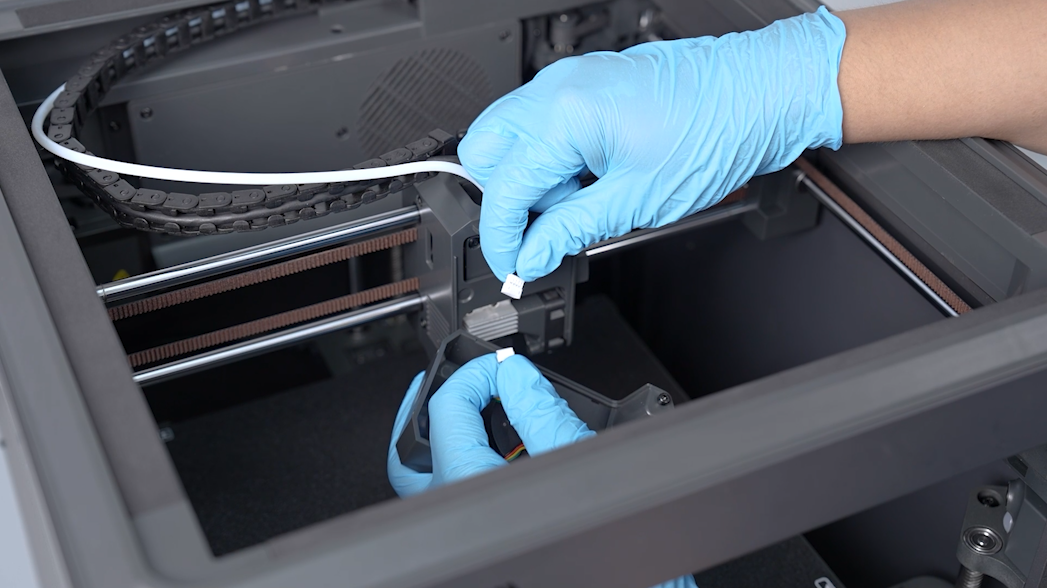

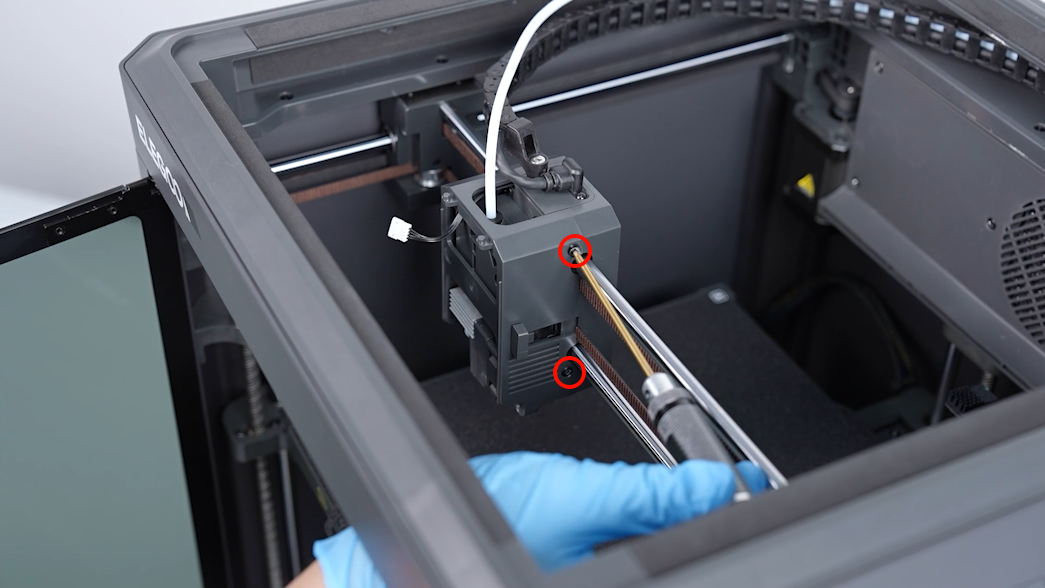

Primero, apagá la impresora y desenchufá el cable de alimentación. Levantá la tapa frontal del cabezal y sacala; después desconectá el puerto de los cables cinta del ventilador de enfriamiento del modelo. Usá la llave Allen de 2.0 mm para aflojar los 4 tornillos que sujetan la carcasa central del cabezal y retirala por adelante.

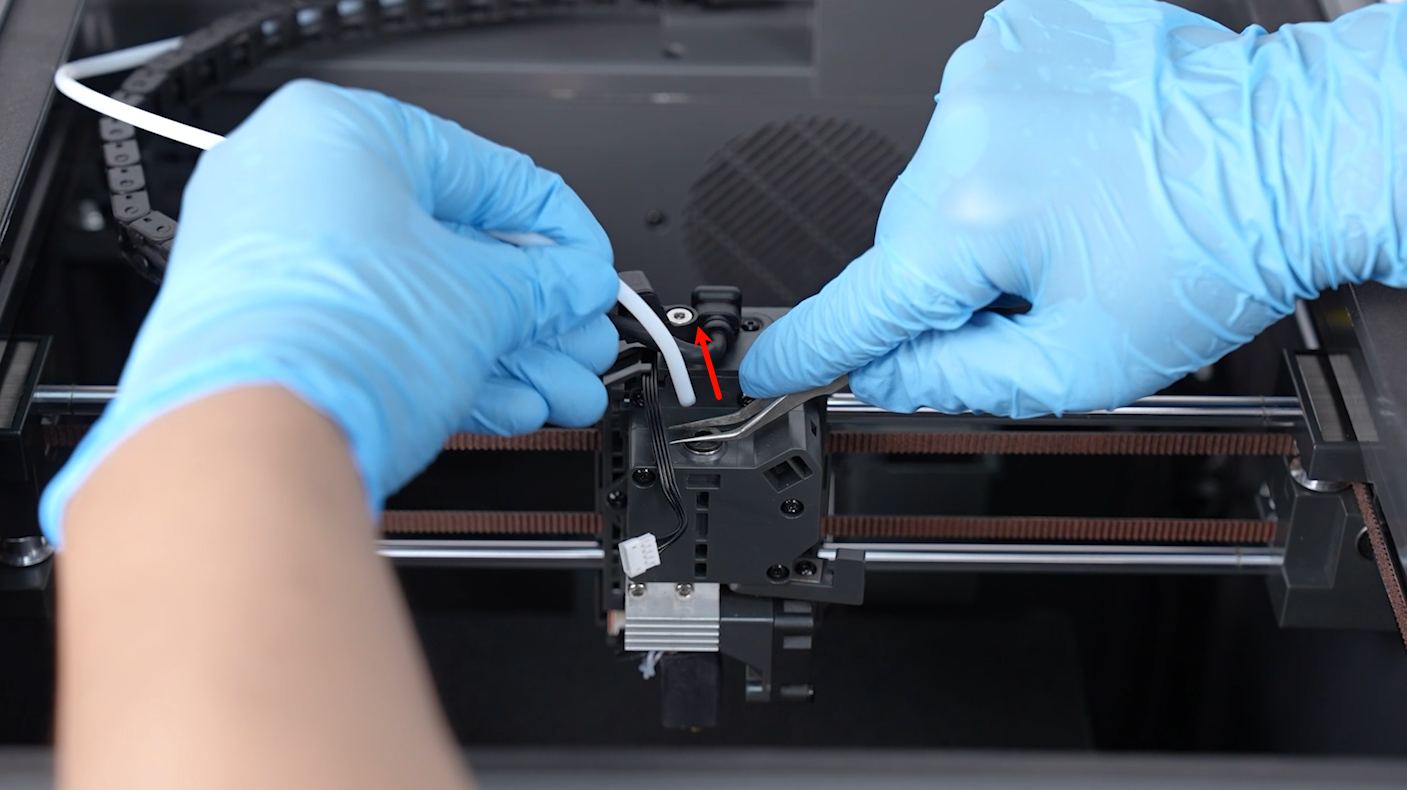

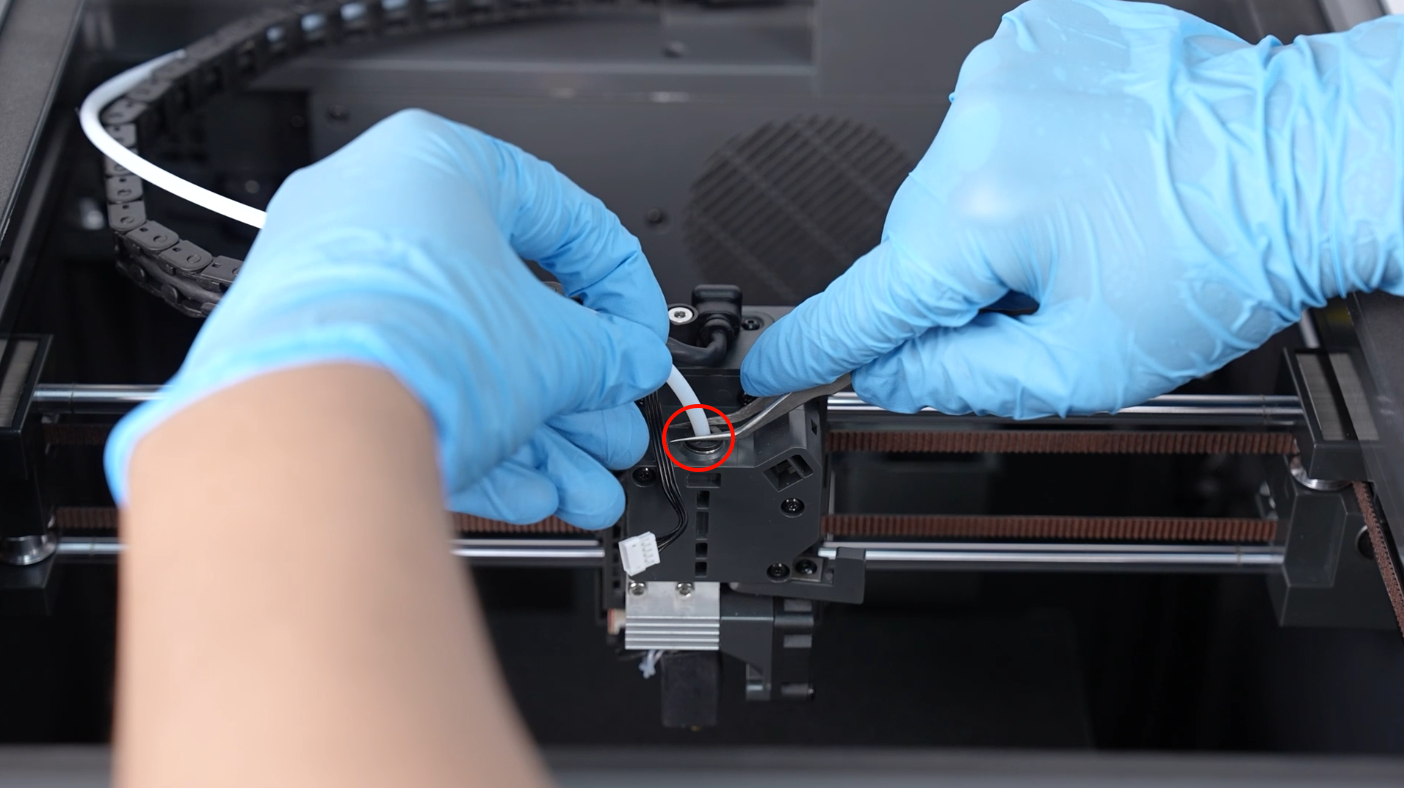

Con las pinzas, presioná la pestaña del conector hacia abajo y sacá el tubo de entrada. Desconectá los cables cinta de la placa de calentamiento cerámica y del termistor. Aflojá los 4 tornillos de la caja de engranajes del conjunto del extruder con la llave de 2.0 mm y retirá tanto la caja como el conjunto del nozzle.
Desconectá el puerto de los cables del ventilador del heat break, aflojá el tornillo que lo sujeta con la llave de 2.0 mm y sacá el conjunto del ventilador. Usá la llave de 1.5 mm para sacar los 2 tornillos del cable de conexión del cabezal y retirá el cable. También aflojá el tornillo de 2.5 mm del extremo frontal de la cadena portacables y sacalo.
Con la llave de 2.0 mm, sacá los 3 tornillos de la tapa trasera del cabezal. Desconectá los cables cinta del ventilador del modelo y el motor del extruder en la PCB. Usá el destornillador Phillips para los 3 tornillos de la PCB. Aflojá el tornillo de abajo de la PCB de calentamiento, presioná apenas para sacar la placa adaptadora y retirá la PCB. Por último, sacá los 2 tornillos del motor del extruder, giralo un poquito y sacalo por el frente. No te olvides de retirar el cable adaptador del ventilador.
Sacar el marco superior
Despegá las 4 espumas amortiguadoras del marco superior. Aflojá los 7 tornillos de la carcasa plástica con la llave de 2.0 mm (ojo que los que tienen círculos amarillos son tornillos cortos). Después sacá los 6 tornillos de la carcasa lateral interna y los 2 tornillos de la terminal de la cadena portacables.
Tirá del tubo de PTFE desde la parte de atrás de la impresora. Levantá el marco superior y apoyalo sobre la tapa trasera de la carcasa. Aflojá los 2 tornillos laterales inferiores, retirá el cable de conexión del cabezal, desconectá la tira de luces y ya podés sacar la carcasa plástica del marco superior.
Sacar las tapas y el marco metálico superior
Sacá los 4 tornillos de la puerta de vidrio frontal y retirala. Desconectá los cables del puerto de detección de fin de filamento y pasalos hacia adentro por el agujero. Aflojá los 8 tornillos de la tapa derecha y sacala. También retirá los 2 tornillos del conector multicolor y sacalo.
Para la tapa trasera, sacá los 12 tornillos (fijate que los rojos son M3*4 y los amarillos M3*8). Retirá la tapa izquierda aflojando sus 8 tornillos. Sacá los 6 tornillos laterales y los del marco metálico de los pilares traseros. Desconectá los 2 cables de los motores de movimiento y el cable de la placa adaptadora del ventilador auxiliar.
Con la llave de 3.0 mm, aflojá los 8 tornillos del marco metálico superior. Levantá la parte de adelante y retirá todo el marco metálico.

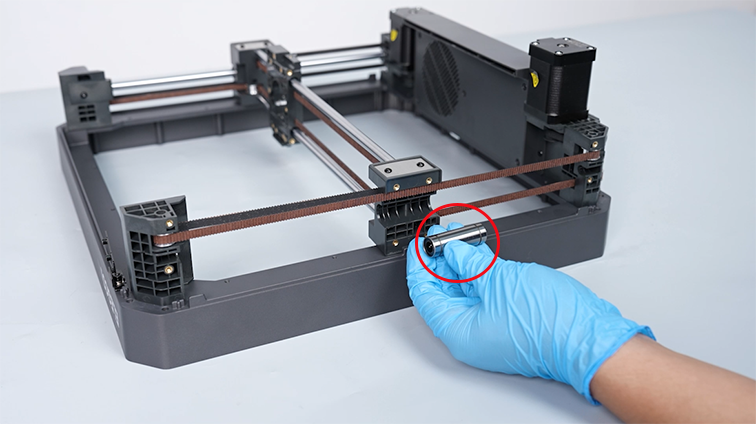

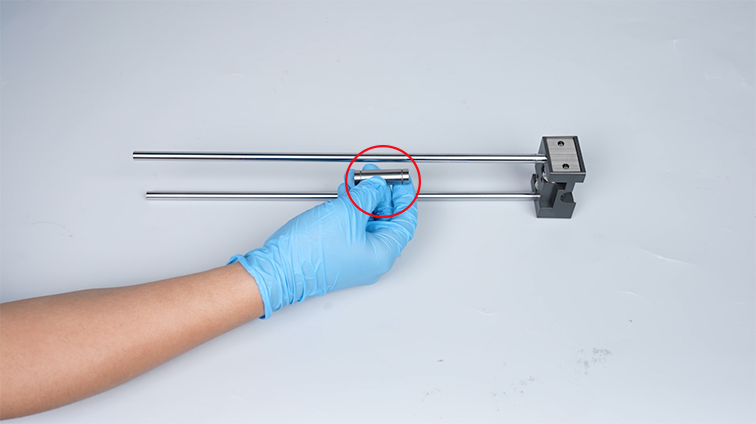

Sacar el rodamiento lineal viejo del eje Y
Usá la llave de 2.0 mm para aflojar los 4 tornillos de la placa metálica exterior del bloque de fijación del eje liso del eje X y sacá la placa. Luego, aflojá el tornillo que sujeta la placa metálica de fijación para continuar con el desmontaje.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
